제품 유형	베이스 콤보 앰프
브랜드	Peavey
모델	MAX 300
치수 (높이 x 너비 x 깊이)	22.8 x 19.4 x 16.2 인치 (57.9 x 49.3 x 41.1 cm)
무게	46.4 lb (21.0 kg)
출력 전력	200 W RMS (3옴)
스피커 보호	DDT™
저음 향상	Kosmos-C
튜브 에뮬레이션	TransTube (게인 컨트롤 포함)
이퀄라이저	3밴드 (베이스, 미들, 트레블) 및 Contour, Mid-Shift, Bright
크로매틱 튜너	내장형 (뮤트 기능 포함)
XLR 다이렉트 출력	밸런스드 (그라운드 리프트 포함)
보조 입력	3.5mm 스테레오 잭
헤드폰 출력	3.5mm 잭
이펙트 루프	Send/Return
페달 입력	예 (오버드라이브 및 뮤트 컨트롤)
전원	120V~ 또는 230V~ (전환 가능), 50/60Hz
전력 소비	78W (정격 출력의 1/8)
최소 임피던스	8옴 (스피커 출력)
악기 입력	2 x 6.35mm 잭 (액티브/패시브)
환기	가연성 표면에서 최소 12인치 이상 이격
유지보수 및 청소	청소 전 전원 차단; 마른 천 사용; 용제 사용 금지.
안전	습기에 노출 금지; 개봉 금지; 표시된 전압 준수.
수리 가능성	예비 부품은 Peavey에서 구매 가능; 모든 수리는 자격을 갖춘 기술자에게 의뢰.

자주 묻는 질문 - MAX 300 PEAVEY

패시브 또는 액티브 악기를 어떻게 연결하나요?

패시브 악기에는 PASSIVE 입력을 사용하고(10dB 더 민감), 액티브 악기나 프리앰프가 장착된 베이스에는 ACTIVE 입력을 사용하십시오.

내장 크로매틱 튜너는 어떻게 사용하나요?

ACCORDER/MUET 버튼을 누르면 튜너가 활성화되고 음소거됩니다. 음을 연주하면 LED 화면에 음표가 표시되고, 빨간색 LED(플랫/샤프)와 녹색 LED(정확)가 튜닝 상태를 표시합니다.

Kosmos-C 기술이란 무엇인가요?

서브하모닉 발생기 Kosmos-C는 더 낮은 옥타브에서 하모닉을 생성하여 스피커에 과부하를 주지 않으면서 더 깊은 베이스를 시뮬레이션합니다.

이펙트 루프는 어떻게 연결하나요?

앰프의 SEND 출력을 이펙트 프로세서의 입력에 연결한 다음, 프로세서의 출력을 앰프의 RETURN 입력에 연결하십시오.

MAX 300의 최대 출력은 얼마인가요?

MAX 300은 3옴 부하에서 연속 200 W RMS(1% THD)를 출력합니다.

DI 출력으로 험을 제거하려면 어떻게 하나요?

후면 패널의 GND/LIFT 스위치를 사용하십시오. LIFT 위치에서는 신호 접지가 분리되어 접지 루프가 차단됩니다.

오버드라이브를 제어하기 위해 페달을 사용할 수 있나요?

예, 옵션 페달(부품 번호 03022910)을 FOOTSWITCH 잭에 연결하여 오버드라이브 및 뮤트 기능을 켜거나 끌 수 있습니다.

필요한 전원 전압은 얼마인가요?

앰프는 120V~ 또는 230V~(전환 가능)에서 작동합니다. 연결하기 전에 전압 선택기를 확인하십시오. 일반적인 사용 시 소비 전력은 78W입니다.

앰프는 어떻게 청소하나요?

기기를 분리하십시오. 마르고 부드러운 천을 사용하십시오. 용제, 연마제 또는 액체는 절대 사용하지 마십시오.

앰프가 켜지지 않으면 어떻게 하나요?

전원 코드, 퓨즈(접근 가능한 경우) 및 전압 선택기를 확인하십시오. 문제가 지속되면 Peavey 공인 기술자에게 문의하십시오.

사용 설명서 MAX 300 PEAVEY

Peavey MAX® 시리즈는 전력 소비량이 최대 300W에 불과하며 Peavey의 DDT™ 스피커 보호 기능과 뜨어난 톤 개선 기능을 탑제해 베이스 엄프에 우수한 돈, 성능 및 안정성을 제공하도록 선계되었습니다.

Peavey MAX 100, MAX 150, MAX 208, MAX 250 및 MAX 300 베이스 콤보 엠프에는 Peavey의 멋진 니자인과 함께 독특한 음향 심리학적 저음부 개선 기능이 내장되어 스피커에 추가적인 기능을 탑제하지 않아도 탁월한 저음을 제공하며 신뢰할 수 있는 Peavey의 모든 침단 기술로 구현된 제품입니다. EQ에는 3밴드 EQ, 특허를 받은 Peavey의 TransTube® 튜브 에뮬레이션 회로 가 내장된 게인 부스트는 물론 Contour, Mid-Shift 및 Bright와 같은 전환 가능한 프리셋이 포함되어 있습니다.

MAX 100, MAX 150, MAX 250 및 MAX 300에는 또한 음소거, 튜닝된 포트형 케이스, 1/8" 헤드폰 출력 및 1/8" 보조 입력이 포함되어 있습니다. 모든 모델은 그라운드 리프트가 있는 XLR 직접 출력부를 포함하는 반면, MAX 250에는 내장형 트위터도 있습니다.

기능:(모델에 따라 다름)

• 최대 전력: 300W
  -프리미엄 스피커
• DDT™ 스피커 보호
  •TransTube® 게인 부스트 포함 프리 게인 컨트롤
• 3벤드 EQ (Overdrive, Contour, Mid-Shift, Bright 및 Kosmos-C 스위치 포함)
• 튜닝된 포트형 케이스
• Kosmos-C지음부개선기능
  -그라운드 리프트가 있는 정밀 밸런스드 직접 인더페이스
  •1/8" 보조 입력
  •1/8" 헤드폰 출력
  -크로매틱 튜너(음소거 기능 포함)(208에는 없음)
  -독특한 캐비닛 설계 덕분에 좁은 공간에서 우수한 고주과 분산 가능.

환기: 적절한 환기를 위해 가장 가까운 가연성 표면으로부터 12 인치의 간격을 두어야 합니다.

모든 환풍구에는 최소 2인치의 여유 공간이 있어 냉각을 위해 공기가 기기에서 원활하게 흐를 수 있도록 해야 합니다.

제어판 MAX® 시리즈

(1)ACTIVE/PASSIVE PICKUP(능동/수동 Aff업) 입력

이 1/4" 입력을 사용해 기기의 적절한 설정을 선택할 수 있습니다. 애프의 게인 구조는 다른 픽업 구성의 출력에 맞게 수정됩니다. PASSIVE 입력부는 ACTIVE 입력부보다 10dB 더 뜨겁습니다.

(2) GAIN(게인)

이 노브는 프리앱프에 대한 입력 레벨을 제어합니다.

(3) OVERDRIVE(오버드라이브)

이 크린지 회로는 부스트를 켜 때 앱프 볼륨이 변하지 않도록 해주지만 왜곡 레벨은 게인 노브의 레벨에 따라 증가하게 됩니다. 최상의 결과물을 얻으러면 먼저 개인을 조정해 왜곡의 양을 설정합니다. 그런 다음 볼륨 노브를 사용해 원하는 볼륨을 설정합니다. 이 지점에서 Overdrive(오버드라이브)가 꺼져 있으면 깨끗한 볼륨이 일치하게 됩니다.

(4) BASS(베이스)

이 노브는 저주파수를 위한 선반형 톤 킨트롤을 제공합니다(컷/부스트: +/-15dB). 중심점은 플랫(o)입니다. 중앙 주파수는 50Hz입니다. -3dB 선반 코너 주파수는 100Hz입니다.

(5) CONTOUR(윤곽)

이 버튼을 누르면 하이 및 로우 측을 부스트하는 동시에 중간 톤을 컷하여 "스쿠프" 사운드가 생성됩니다.

(6) MIDDLE(중간)

이 노브는 중간 주파수를 위한 피킹 돈 컨트롤을 제공합니다(킷/부스트:+/-15dB). 중심짐은 플랫(o)입니다.

(7) MID SHIFT(미들 이농)

이 스위치는 중간 노브의 중앙 주파수를 제어합니다. 스위치가 OUT일 경우 중간 주파수는 600Hz입니다. 스위치가 IN일 경우 중간 주파수는 250Hz입니다.

(8) TREBLE(트레블)

이 노브로 고주파수에서 웰빙 톤을 컨트롤하고 +/-15 dB 커팅/부스트합니다. 중심점은 플랫(o)이며 주파수는 6KHz입니다. -3dB. 셔프 코너 주파수는 4KHz입니다.

(9) BRIGHT SWITCH(브라이트 스위치)

이 비튼은 1KHz가 넘는 주파수에 10dB 부스트를 제공합니다.활성화하려면 스위치를 "IN" 위치로 전환합니다.

(10) VOLUME(분류)

이노브로 엠프의 전반적인 볼륨을 컨트롤합니다.

(11) KOSMOS-C 지조파 발생기

이 Kosmos-C Low 강화는 일반직으로 스피커 효과가 없는 맨 아래 옥타브로 신호의 고조파를 생성하여 하여 작동합니다. 고조파가 더 쉽게 복제되므로 더 강한 저음이라는 인상을 줍니다. 이펙트는 음원의 영향을 받습니다. 확실히 강한 저음을 생성하지 못합니다.

(12) CHROMATIC TUNER(크로매틱 튜너)(Max 208에 없음)

TUNE/MUTE(튜닝/음소거) 비튼(13)을 누르면 스피커로 전달되는 사운드가 작아지면서 크로매틱 튜너가 시작됩니다. 화면 상단에 있는 적색 및 녹색 LED가 음이 플랫(적색), 삽(적색) 또는 튜닝 중(녹색)인지 여부를 나타내고 LED 화면에는 현재 출력되고 있는 음이 표시됩니다.

(13) TUNE/MUTE(튜닝/음소거)(Max 208에서 사용할 수 없음)

이 버튼을 누르면 스피커로 전달되는 사운드가 작아지면서 크로매틱 튜녀가 시작됩니다. 화면 상단에 있는 적색 및 녹색 LED 가음이 플랫(적색), 삽(적색) 또는 튜닝 중(녹색)인지 여부를 나타내고 LED 화면에는 현재 출력되고 있는 음이 표시됩니다. 이 스위치는 또한 DI를 튜트합니다.

(14) POWER SWITCH(전원 스위치)

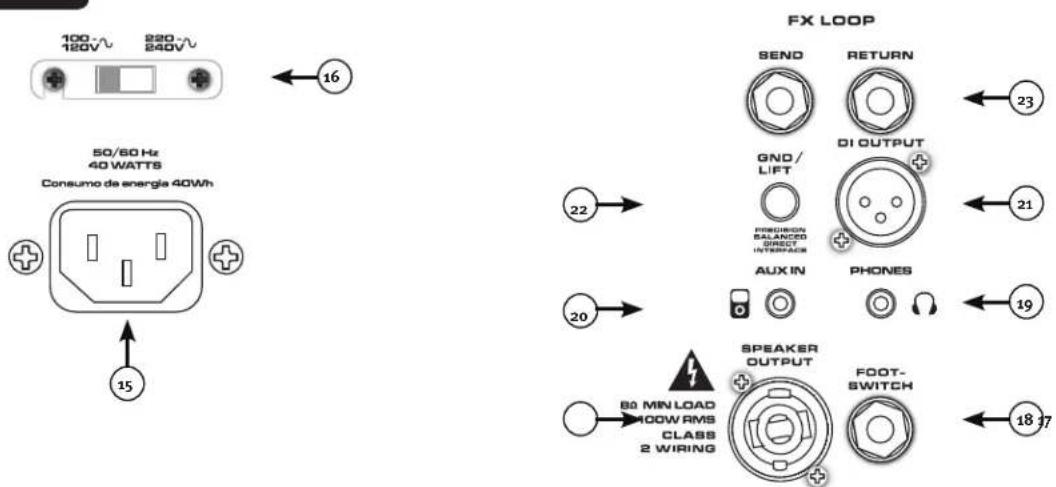

후면 패널

100 - 220 - 50/60 Hz 120V 240V 50/60 WATTS Consumo de energia 40Wh FX LOOP SEND RETURN GND / LIFT DI OUTPUT POSITION SALANCED DIRECT INTERFACE AUX IN PHONES 23 21 20 SPEAKER OUTPUT FOOT-SWITCH 80 MIN LOAD 100W RMS CLASS 2 WIRING 18 17

(15) AC POWER INLET(AC 선원 투입구):

이는 장치에 AC 전원을 공급하는 IEC 라인 코드용 리셉터클입니다. 장치에 전원을 공급하리면 라인 코드를 이 커넥터에 연결 하십시오. 부직절한 라인 진압을 사용하는 장비가 손상될 수 있습니다.(장치의 라인 전압 표시를 참조).

장비의 접지 편을 부러뜨리는 일이 전대 없도록 하십시오. 이는 안전을 위해 제공되어 있습니다. 사용하는 춘구에 접지 편이 없는 경우 적합한 접지 어댑터를 사용해야 하며 세 번째 와이어를 제대로 접지해야 합니다. 감전 또는 화재 위험이 없도록 항상 엠프와 모든 관련 장비를 제대로 접지하십시오.

NOTE: FOR UK ONLY

(16) LINE VOLTAGE SELECT SWITCH(라인 전압 선택 스위치)

이 선택 스위치를 사용하여 다양한 라인 전압에서 애프를 작동할 수 있습니다. 애프를 전원에 연결하거나 애프를 처음 커기 전에 이 스위치가 지역에 맞는 전압으로 세팅되어 있는지 확인하십시오.

애프가 키져 있는 동안에는 이 스위치의 위치를 절데 변경하지 마십시오! 주의!

(17) SPEAKER OUTPUT JACK(스피커 출력 책)(최대 150,250,300만 해당)

스피커 케이블을 엠프에 연결할 때 사용하는 1/4 인치 / 비틀림 잠금 커넥터 조합입니다. 엠프의 최소 부하 임피던스는 8Ω입니다.

(18) FOOTSWITCH JACK(풋스위치 잡)

옵션인 꽃스위치(부품 번호 03022910)가 이 책에 끼워집니다. 풋스위치는 OVERDRIVE(오비드라이브)와 MUTE(음소거)를 제어합니다.

(19) HEADPHONE OUTPUT(헤드폰 출력)

개별 모니터링용 1/8" 헤드폰 출력입니다.

(20) AUX INPUT(보조 입력)이 1/8" 입력 책을 사용해 CD 플레이어 또는 MP3 플레이어를 MAX® 시리즈 베이스 엠프에 연결해 음악을 연주할 수 있습니다.

(21) PRECISION BALANCED DIRECT INTERFACE(정밀 밸런스드 직접 인터페이스)

이 XLR 출력은 믹싱 콘솔,외부 파워 엠프 또는 녹음 장비 등과 같은 외부장비에 Max 프리 엠프 색선을 연결할 때 사용합니다.

이 새로운 회로는 소형 변압기와 관련된 문제가 없는 완벽히 텔런스가 맞고 잡음이 없는 신호를 제공합니다.

(22)DI GND LIFT SWITCH(DI그라운드리프트스위치)

이스위치를 사용하여 엠프와 다른 장비(믹싱 콘솔 등)간의 접지 루프로 인해 발생하는 응응거리는 소리를 제기할 수 있습니다.

(23) FX LOOP(FX 루프)

이펙트 루프는 SEND 및 RETURN 책으로 구성되며 이 책들을 사용하여 단일 체인에서 EQ 뒤의 외부 이펙트 프로세서를 연결합니다. SEND 책은 이펙트 프로세서의 입력에 연결합니다. RETURN 책은 이펙트 프로세서의 출력에 연결합니다. EFFECTS SEND(이펙트 전송) 및 RETURN(리턴) 책은 각각 라인 레벨 언벨런스드 프리엠프 출력과 파워 엠프 입력 책으로 사용할 수도 있습니다.

후면 패널

POWER CONSUMPTION(소비 전력):

(1/8 정격 출력,1KHz 사인파)

120vac/60Hz, 230vac/50Hz

MAX 208 = 33W

MAX 100 = 50W

MAX 150 = 33W

MAX 250 = 63W

MAX 300 = 78W

파워 앱프:

(정격 출력)--연속 RMS

(1% THD, 1KHz 사인파, 공칭 라인)

MAX 100 = 8Ω에 60W(rms)

MAX 150 = 4Ω에 120W(rms)

MAX 250 = 4Ω@150W(rms)

MAX 300 = 3Ω에 200W(rms)

MAX 208 = 4Ω에 120W(rms)

프리 앱프

최대 입력 감도:

(프리 게인 = 10, LOW/MID/HIGH = 5, 볼륨 = 10, 모든 보이스 스위치가 디퍼트됨)

수동 입력 11mV / -36.95dBu 30mV / -28.24dBu 40mV / -25.74dBu

능동 입력 수동과 동일 90mV / -18.70dBu

보조 입력 420mV/-5.32dBu 900mV/1.3dBu 1.0V/2.22dBu

110mV / -16.95dBu

공칭 입력 감도:

(프리 게인 = 5, LOW/MID/HIGH = 5, 볼륨 = 10, 모든 보이스 스위치가 디피트됨)

수동 입력 290mV/-8.53dBu 400mV/-5.74dBu 500mV/-3.8dBu

능동 입력 수동과 동일

보조 입력 최대와 동일

1.10V / 3.05dBu

1.80V / 7.32dBu

1.40V / 5.14dBu

2.10V / 8.66dBu

헤드폰 출력:

(모노)

50mW x 2,8-ohm 최소부하

출력 신호 레벨 = 입력 레벨 - 10dB

노이즈 플로어 = 0.95mV(rms) = -78dBu

치수:

(HxWxD)

Max 100 - 18.0" x15.7" x13.2" - 23.8lb

Max 150 - 19.0" x16.5" x14.2" - 29.2lb

Max 208 - 23.2" x12.3" x13.2" - 32.2lb

Max 250 - 22.8" x19.4" x16.2" - 44.4lb

Max 300 - 22.8" x19.4" x16.2" - 46.4lb
