사용 설명서 ProLITE 5.0 DSP PEAVEY

제품의 케이스 내에 감전을 유발할 수 있는 절연되지 않은 "위험한 전압" 이 존재함을 사용자에게 알립니다. 제품과 함께 세공되는 인쇄물에 중요

한 작동 및 유지 보수 (서비스) 지침이 있음을 사용자에게 알립니다.

주외:감진 위험—열지 마십시오!

주의: 감진 위험을 낮추기 위해 덧게를 제거하지 마십시오. 장치 내부에는 사용자가 시접 수리할 수 있는 부품이 없습니다. 사격을 갖춘 서비스 요원에게 서비스를 의뢰하십시오.

경고: 감전 또는 화계 위험을 예방하기 위데 본 기기를 비 또는 습기에 노출하거나 꽃병과 같이 엊체 가 들어 있는 골제를 본 기기 위에 올려놓지 마십시오. 본 기기를 사용하기 전에 추가 경고 사항에 대한 작동 설명서를 읽어 주십시오.

보호 접지 단자.장치는 보호 접지 연결 전원 소켓 콘센트에 연결되어야

경고:진기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.

1. 이 지침을 읽어 주십시오.
2. 이 지침을 준수하여 주십시오.
3. 모든 경고 사항에 주의해 주십시오.

4. 모든 지침을 따라 주십시오.

5. 물기가 있는 근치에서 이 기기를 사용하지 마십시오.

6. 마른 형깊으로만 청소해 주십시오.

7. 통풍구를 막지 마십시오.제조업체의 지침에 따라 설치해 주십시오.

8. 라디에이터,가열기,난로또는열을발산하는기타기기(엠프포함)근처에설치하지마십시오..

9. 국성 플러그나 접지형 플러그의 안전 용도를 무시하지 마십시오. 국성 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지형 플러그에는 2개의 날과 1개의 집지 플러그가 있습니다. 넓은 날 또는 1개의 집지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으면 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.

10. 진원 코드 특히, 플러그, 소켓 및 기기에서 나오는 지점이 밝히거나 집히지 않도록 보호하십시오.

11. 제조업체에서 제공하는 부착 장치/액세서리만을 사용하십시오.

12. 제조업체에서 지정하거나 기기와 함께 판매되는 카트, 스텐드, 삼각대, 브래킷 또는 테이블만을 사용하십시오. 카트 사용 시 카트/기기 결합물을 움직일 때 전복으로 인해 부상을 있지 않도록 주의해 주십시오.

13. 빈게와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그룹 뽑아 놓으십시오.

14. 자격을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 전원 공급 코드 또는 플러그가 손상되거나 액체를 없지르거나 기기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기를 노출하거나 징상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같이 기기가 손상된 경우에는 서비스를 받아야 합니다.

15. 접지 편을 제거하지 마십시오. 당사의 무료 소책자인 “간전 위험 넓 접지”을 우편으로 주문해 주십시오. 전원 공급 코드의 기기에 표시된 유형의 전원 공급 장치만 연결해 주십시오.

16.이 제품을 장비 렡에 장착할 경우에는 후면 지지대를 설비해야 합니다.

1. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

2. 전기 기기가 비나 물방울에 노출되지 않도록 주의하고 꽃병과 같이 용액이 들이 있는 물체를 기기 위에 놓지 않도록 주의해 주십시오.

3. 본 기기의 ON/OFF 스위치는 양쪽의 주 기기 진원을 차단하지 않습니다. ON/OFF 스위치가 OFF 위치에 있더라도 세시 내부에 위험한 전기가 흐른 수 있습니다. 기본 플러그 또는 기기 커플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능한 상태로 두어야 합니다.

4. 매우 높은 소음에 노출되면 영구적으로 칭가이 손상될 수 있습니다. 소음으로 인한 칭각 손상 가능성은 개인별로 매우 다르지반 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에서 어느 정도의 칭각 손상이 발생합니다. 미국 정부의 OSHA(작업 안전 및 건강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다.

	일별 지속 시간	소음 수준 dBA, 저속 반응
8 90
6 92
4 95
3 97
2 100
112 102
1 105
12 110
	14 이하	115

OSHA에 따르면 용인 가능한 위 제한 수치를 초과하여 노출된 경우 일부 청각이 손상될 수 있습니다. 위에 명시된 제한치를 초과하여 노출되는 경우 영구적인 청각 손상을 예방하려면 이 엔프 시스템 사용 시 귀마게 또는 귀 전체를 덮는 보호구를 착용해야 합니다. 잠제적으로 위험한 높은 음압에 노출되지 않도록 하려면 이 엔프 시스템과 같이 높은 음압을 생성할 수 있는 장비에 노출되는 모든 사람이 기기가 작동하는 동안 칭각 보호구를 착용하는 것이 좋습니다.

이 지침을 잘 보판해 주십시오

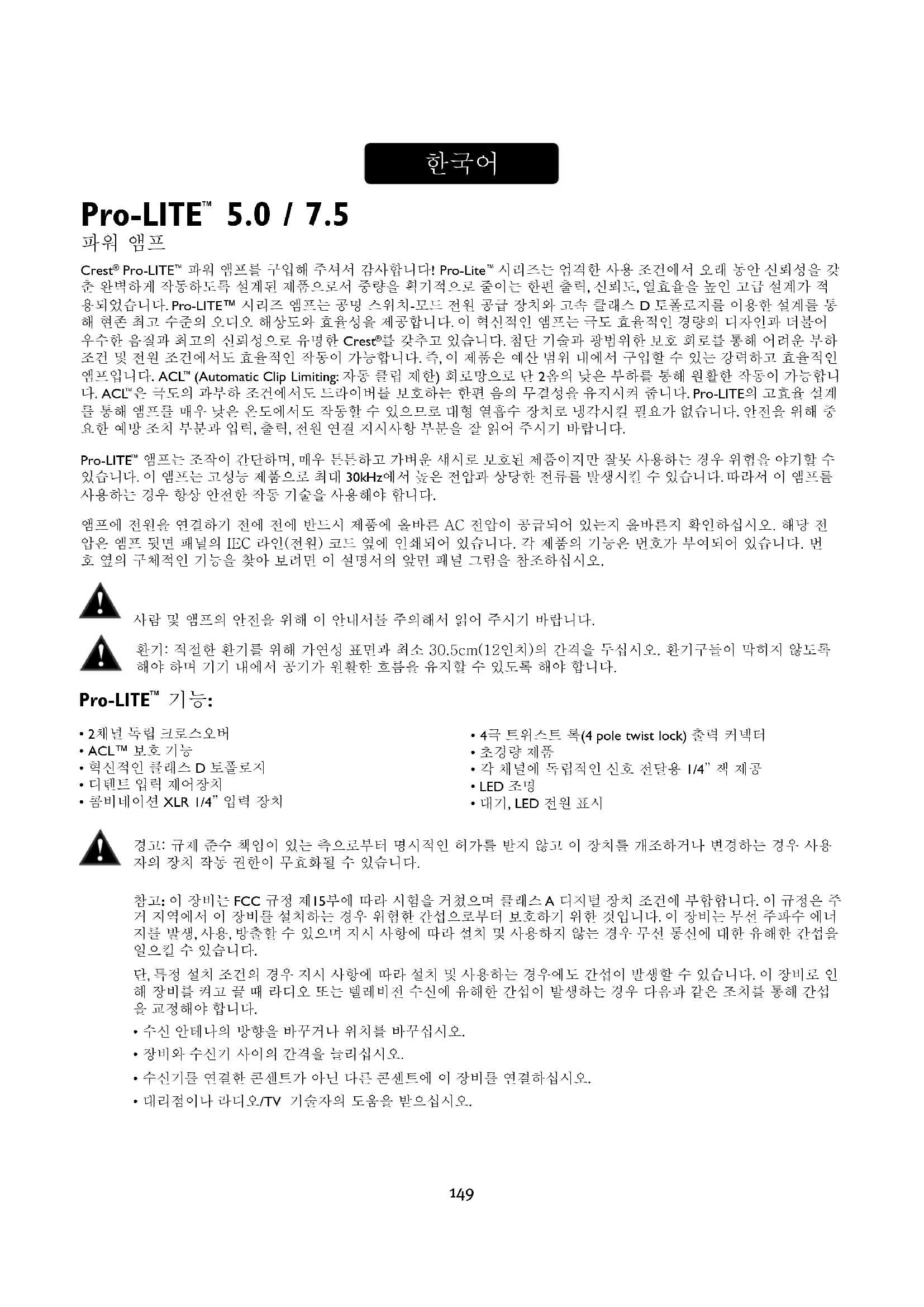

Crest® Pro-LITE™ 파워 엠프를 구입해 주셔서 감사합니다! Pro-Lite™ 시리즈는 엄격한 사용 조건에서 오래 농안 신뢰성을 갖춘 완벽하게 작동하도록 설계된 제품으로서 중량을 획기적으로 줄이는 한편 출력, 신뢰도, 열효율을 높인 고급 설계가 적용되었습니다. Pro-LITE™ 시리즈 엠프는 공명 스위치-모드 전원 공급 장치와 고속 클래스 D 토폴로지를 이용한 설계를 통해 현존 최고 수준의 오디오 해상도와 효율싱을 제공합니다. 이 혁신적인 엠프는 극도 효율적인 경량의 디자인과 더불어 우수한 음질과 최고의 신뢰싱으로 유명한 Crest®를 갖추고 있습니다. 점단 기술과 광범위한 보호 회로를 통해 어려운 부하 조건 및 전원 조건에서도 효율적인 작동이 가능합니다. 즉, 이 제품은 예산 범위 내에서 구입할 수 있는 강력하고 효율적인 엠프입니다. ACL™ (Automatic Clip Limiting: 자동 클림 제한) 회로망으로 단 2 옵의 낮은 부하를 통해 원활한 작동이 가능합니다. ACL™은 극도의 과부하 조건에서도 드라이비를 보호하는 한편 음의 무결성을 유지시켜 줄니다. Pro-LITE의 고효율 설계를 통해 엠프를 매우 낮은 온도에서도 작동할 수 있으므로 대형 열흡수 장치로 냉각시킬 필요가 없습니다. 안전을 위해 중요한 예방 조치 부분과 입력, 출력, 전원 연결 지시사항 부분을 잘 읽어 주시기 바랍니다.

Pro-LITE™ 앱프는 조작이 간단하며, 매우 튼튼하고 가벼운 새시로 보호된 제품이지만 잘못 사용하는 경우 위험을 야기할 수 있습니다. 이 앱프는 고성능 제품으로 최대 30kHz에서 높은 진압과 상당한 전류를 발생시킬 수 있습니다. 따라서 이 앱프를 사용하는 경우 항상 안전한 작동 기술을 사용해야 합니다.

앱프에 전원을 연결하기 전에 전에 반드시 제품에 올바른 AC 전압이 공급되어 있는지 올바른지 확인하십시오. 해당 전압은 엔프 뒷면 패년의 IEC 라인(전원) 코드 옆에 인쇄되어 있습니다. 각 제품의 기능은 번호가 부여되어 있습니다. 번호 옆의 구체적인 기능을 찾아 보러면 이 설명서의 앞면 패년 그림을 참조하십시오.

사람 및 엠프의 안전을 위해 이 안내서를 주의해서 읽어 주시기 바랍니다.

환기: 절절한 환기를 위해 가연싱 표면과 최소 30.5cm(12인치)의 간격을 두십시오. 환기구들이 막히지 않도록 해야 하며 기기 내에서 공기가 원활한 흐름을 유지할 수 있도록 해야 합니다.

Pro-LITE™ 기능:

·2채널 독립 크로스오버
- ACL™ 보호 기능
·혁신적인 클래스 D 도폴로지
-디텐트 입력 제어장치
- 콤비네이션 XLR 1/4" 입력 장치

• 4국 트위스트 록(4 pole twist lock) 출력 커넥터
·초경량 제품
-각채널에 독립직인 신호 전달용 1/4" 잡제공
• LED 조명
-대기,LED 전원 표시

경고: 규제 준수 책임이 있는 측으로부터 명시적인 허가를 받지 않고 이 장치를 개조하기나 변경하는 경우 사용 사의 장치 작동 권한이 무효화될 수 있습니다.

참고: 이 장비는 FCC 규정 제15부에 따라 시험을 거쳤으며 클레스 A 디지털 장치 조건에 부합합니다. 이 규정은 주거 지역에서 이 장비를 설치하는 경우 위험한 간섭으로부터 보호하기 위한 것입니다. 이 장비는 무선 주파수 에너지를 발생, 사용, 방출할 수 있으며 지시 사항에 따라 설치 및 사용하지 않는 경우 무선 동신에 대한 유해한 간섭을 일으킬 수 있습니다.

단, 특정 설치 조건의 경우 지시 사항에 따라 선치 및 사용하는 경우에도 간섭이 발생할 수 있습니다. 이 장비로 인해 장비를 켜고 끌 라디오 또는 텔레비전 수신에 유해한 간섭이 발생하는 경우 다음과 같은 조치를 통해 간섭을 교정해야 합니다.

-수신 안테나의 방향을 바꾸거나 위치를 바꾸십시오.
•장비와 수신기 사이의 간격을 늘리십시오.
-수신기를 연결한 콘센트가 아닌 다른 콘센트에 이 장비를 연결하십시오.
-대리점이나 라디오/TV 기술자의 도움을 받으십시오.

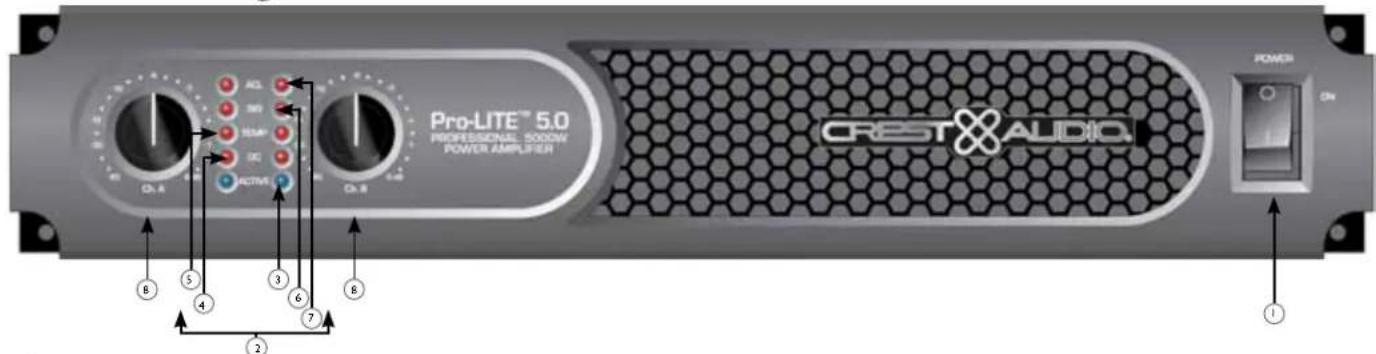

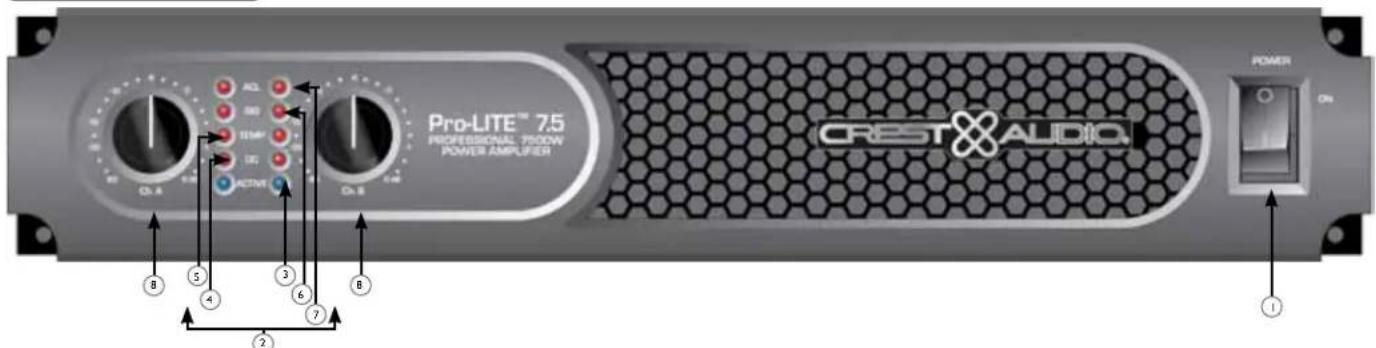

앞면 패널

Pro-LITE™ 7.5 PROFESSIONAL 7600W POWER AMPLIFIER CREST AUDIO POWER ON AC DC ACTIV B 4 3 6 7 1

Pro-LITE™ 5.0 PROFESSIONAL 500kW POWER AMPLIFIER CREST AUDIO

① AC 전원 스위치

이 버튼은 진원을 앱프에 공급하는 계진기를 작동시킵니다.

② 표시등

Pro-LITE™ 엠프에는 채널 당 5개의 앞면 패널 LED 표시등 -ACTIVE, DC, TEMP, SIGNAL, ACL™ -이 있습니다. 이들 LED 표시등은 각 채널의 작동 상태를 알려주며, 비정상적인 작동 조건에 대한 강고를 표시합니다.

3 ACTIVE LED

Active LED는 채널 출력이 단힌 상태 및 채널이 작동 중임을 표시합니다. 이 표시등은 정상 작동 상태에서 점등 되며 채널이 ACL™ 게인 감소 상태인 경우에도 짐등 상태를 유지합니다. 이러한 보호 기능은 출력 계전기의 단힌 상태를 유지시키 줍니다. Active LED가 꺼지번 출력 커넥터에서 신호가 발생하지 않습니다.

4 DC LED

비정상적인 작동 조건의 경우 Pro-LITE™는 내장 엠프 보호 기능이 작동합니다. 엠프를 손상시킬 수 있는 환경인 경우 DC LED가점등되며 엠프가 자동으로 다시 시작되어 해당 조건을 교정합니다. 엠프가 정상 작동 상태로 돌아오지 않는 경우 현지 공인 서비스 센터에 연락하십시오.

5 TEMP LED

불안정한 온도 조건인 경우 엠프 보호 기능이 활성화되어 해당 채널을 끝니다.Temp LED는 안전한 작동 온도가 될 때까지 계속 점등 상태를 유지합니다.

6 SIGNAL LED

채널에서 4볼트 RMS 이상이 출력 신호가 발생하는 경우 LED 등이 커집니다(입력부에서 0.1 볼트 이상,0dB 감쇠 및 x40 볼트 게인).이 신호는 애프를 통해 신호가 도달하여 증폭되었는지 여부를 알려줍니다.

⑦ ACL™ (Automatic Clip Limiting: 제동 클랩 제한) LED

채널 ACL™ LED는 클리핑이 시작되는 경우 점등됩니다. LED들이 간힐적으로 빠르게 점멸하는 경우 채널이 클립 임계점에 있음을 의미합니다. 지속적으로 밞게 점등되면 엠프가 클립 제한 상태이거나 심하게 잘린 파괴이 스피커에 진달되지 않도록 게인을 감소시키고 있음을 의미합니다. 자세한 내용은 ‘자동 클립 제한’ 부분을 참조하십시오. 최초 자동 시간 동안 ACL™ LED가 점등되어 게인 감소 회로 활성화 여부를 표시합니다. 이를 통해 스피커 계전기가 단힌 경우 돌발 신호의 발생을 방지합니다.

⑧ 입력 감쇠기

가능하면 항상 감쇠기를 시계 방향으로 최대한 돌려서 최적의 시스템 헤드룸을 유지해야 합니다. 입력 감쇠기 조절 장치들은 앞면 패널에 있으며(하나는 채널 A, 하나는 채널 B), 모든 모드에서 각각의 해당 애프 채널의 게인을 조절합니다. 표준 전압 게인 및 입력 감도에 관한 내용은 이 설명서 끝부분의 사양에서 확인하십시오.

瞬間 패널 120V~ 60Hz 1350 WATTS Consumo de energia 1.35KWh Pro-LITE® 7.5 PROFESSIONAL 750W POWER AMPLIFIER DESIGNED AND ENGINEERED IN U.S.A. MADE IN CHINA A PROJECT OF CREST AUDIO INC. MOST MAY ARE METHENSIVE, NO. 8000 USA, WHEN/INSTALLATION.COM MOUNT IN RICK ONLY INSTALLER SUR SUPPORT DE VOLTAGE SULFMENT CH. B Ch. A Schematic Outputs 300V / RMS 120V / RMS 0 China M/s OUTPUTS Ch. B Ch. A Class 3 WIRING CAUTION DO NOT CONNECT 1 NBS OUTPUTS TO A COMMON GROUND ALL CONNECTIONS MUST BE ISOLATED. Attention: No pas connecter les usages 1 NBS à une messe comunitre. Toutes les connections doivent être active. 1-4" 4.3mm KLR FULL/WAVE HOLD OUT INPUTS CH. A 13 11 13 9 10 10 13 12 13 120V~ 60Hz 850 WATTS Consumo de energia .85KWh This PRODUCT MAY BE COVEDED RF U.S. PATENT NO: 6,083,153 PRO-LITE® 5.0 PROFESSIONAL 5.00W POWER AMPLIFIER, DESIGNED AND ENGINEERED IN U.S.A. MADE IN CHINA A PROJECT OF CREST AUDIO INC. MOST MAY ARE METHENSIVE, NO. 8000 USA, WHEN/INSTALLATION.COM MOUNT IN RICK ONLY INSTALLER SUR SUPPORT DE VOLTAGE SULFMENT CH. B Ch. A Schematic Outputs 300V / RMS/ 120V / RMS 0 China M/s OUTPUTS Ch. A Class 2 WIRING CAUTION DO NOT CONNECT 1 NBS OUTPUTS TO A COMMON GROUND ALL CONNECTIONS MUST BE ISOLATED. Attention: No pas connecter les usages 1 NBS à une messe comunitre. Toutes les connections doivent être active.

⑨ AC 전원 연결부

IEC 전원 코드 콘센트로서 장치에 AC 전원을 공급합니다. 전원 코드를 이 커넥터에 연결해서 장치에 전원을 공급합니다. 라인 전압이 올바르지 않으면 장치가 손상을 입을 수 있습니다.(장치에 표시된 라인 전압을 확인하십시오). 120VAC Pro-LITE 7.5에는 전원 코드 고정 콜램프가 있습니다.

기기에 있는 접지 핀을 절대로 제거하지 마십시오. 접지 핀은 사용자의 안진을 위한 부품입니다. 사용하는 콘센트에 접지 핀이 없는 경우 적당한 접지 어댑터를 사용해야 하며 여분의 와이어로 적설히 접지해야 합니다. 감전이나 화새 위험을 방지하려면 반드시 엠프를 비롯한 모든 관련 장비를 올바르게 접지해야 합니다.

NOTE: FOR U.K. ONLY

모든 모델에는 채널 당 4극 트위스트 록(twist lock) 출력 커넥터가 구비되어 있습니다. 채널 A 출력부는 CHAI + Pos(양극) / I - Neg(음극) 및 채널 B 2 + Pos(양극) / 2 - Neg(음극) 으로 4 컨덕터 스피커 케이블을 사용할 수 있습니다.

입력 연결

입력부는 애프 뒷면의 3-핀 XLR(핀 2+) 또는 6.3mm 플러그 콘비네이션 커넥터를 통해 연결할 수 있습니다. 입력부는 능동 밸런스를 유지합니다.

THRU/OUT 책

이 1/4" 책은 관련 체널에서 발생한 병렬 출력 신호를 이 앱프 및 추가적인 진원 앱프 입력부에 진달합니다.

채널 모드 스위치

HIGH PASS

이 위치에서 해당 채널의 HIGH PASS필터가 활성화됩니다. 이 필더는 관련 엠프 채널로 전송되는 100Hz 이상의 주파수를 제한합니다. 별도의 서브우퍼 캐비넛을 사용하는 경우 이 위치는 중-고 주파수 스피커가 HIGH PASS 스위치와 관련된 채널과 연결되어 있음을 의미합니다.

FULL RANGE

이름이 의미하는 바와 같이 이 스위치가 최대 범위(Full Range) 위치에 있는 경우 모든 주파수가 엠프에 전달됩니다.

일반적으로 풀 레인지 스피커 케이스를 앱프 출력에 연결하는 경우 사용합니다.

SUBWOOFER

이 위치에서 해당 채널의 LOW PASS필터가 활성화됩니다. 이 필터는 관련 애프 채널로 전송되는 100Hz 미만의 주파수를 제한합니다. 별도의 서브우퍼 캐비넛을 사용하는 경우 이 위치는 서브우퍼 스피커 캐비넛이 서브우퍼 스위치와 관련된 채널과 연결되어 있음을 의미합니다.

한국어

이름이 의미하는 바와 같이 Pro-LITE™ DSP는 첨단 디지털 신호 프로세스를 이용합니다. DSP는 가장 효율적이면서도 사용이 매우 간편한 기기입니다. 혁신직인 고유의 저음 향상 프로세스를 사용하는 Pro-LITE™ DSP는 다른 모든 파워 앱프에 필요한 출력의 일부를 이용해서 모든 시스템의 저음 인식 수준을 크게 개선시킨 제품입니다. 앱프를 통해 신호를 진송하기진에 이 제품에 해당하는 AC 전압이 공급되고 있는지 확인해야 합니다. 해당 전압은 앱프 뒷면 패널의 IEC 라인(전원) 코드 옆에 인쇄되어 있습니다. 각 제품의 기능은 번호가 부여되어 있습니다. 번호 옆의 구체적인 기능을 찾아 보려면 이 설명서의 앞면 패널 그림을 참조하십시오.

사람 및 앱프의 안전을 위해 이 안내서를 주의해서 읽어 주시기 바랍니다.

Pro-LITE™ DSP 기능:

• ACL™ 보호 기능
• 혁신적인 Pro-LITE™ 클레스 D 토폰로지
• 콤비네이션 XLR 1/4" 입력 장치
  •4극 트위스트 록(4 pole twist lock) 출력 커넥터
  -경량의 제품
  -각 채널에 독립적인 신호 전달용 1/4" 잙 제공
  • LED 조명
  • DSP-기반 스피커 관리 시스템

-채널당120ms지연
-채널당4개주파대의파라베트릭이킬라이제이션
•보안 잠금 장치
•조절 가능한 크로스오버(Crossover)
-각 채널 당 조절식 4차 하이패스 필터
- MAXX Bass®
-각 채널에 호른(Horn) EQ
-청색의 백라이트 LCD 화면

경고: 애프에 신호를 전송하기 전에 DSP 설정을 확인하십시오. 잘못된 설정에 의해 스피키 케이스가 손상될 수 있습니다.

환기: 적절한 환기를 위해 가연성 표면과 최소 30.5cm(12인치)의 간격을 두십시오. 환기구들이 막히지 않도록 해야 하며 기기 내에서 공기가 원활한 흐름을 유지할 수 있도록 해야 합니다.

경고: 규제 준수 책임이 있는 측으로부터 명시적인 허가를 받지 않고 이 장치를 개조하거나 변경하는 경우 사용자의 장치 작동 권한이 무효화될 수 있습니다.

참고: 이 장비는 FCC 규정 제15부에 따라 시험을 거쳤으며 클래스 A 디지털 장치 조건에 부합합니다. 이 규정은 주거 지역에서 이 장비를 설치하는 경우 위험한 간섭으로부터 보호하기 위한 것입니다. 이 장비는 무선 주파수 에너지를 발생, 사용, 방출할 수 있으며 지시 사항에 따라 설치 및 사용하지 않는 경우 무선 통신에 대한 유해한 간섭을 일으킬 수 있습니다.

단, 특정 설치 조건의 경우 지시 사항에 따라 설치 및 사용하는 경우에도 간섭이 발생할 수 있습니다. 이 장비로 인해 장비를 켜고 끝 때 라디오 또는 텔레비전 수신에 유해한 간섭이 발생하는 경우 다음과 같은 조치를 통해 간섭을 교정해야 합니다.

-수신 안테나의 방향을 바꾸거나 위치를 바꾸십시오.
•장비와 수신기 사이의 간격을 늘리십시오.
-수신기를 연결한 콘센트가 아닌 다른 콘센트에 이 장비를 연결하십시오.
- 대리점이나 라디오/TV 기술자의 도움을 받으십시오.

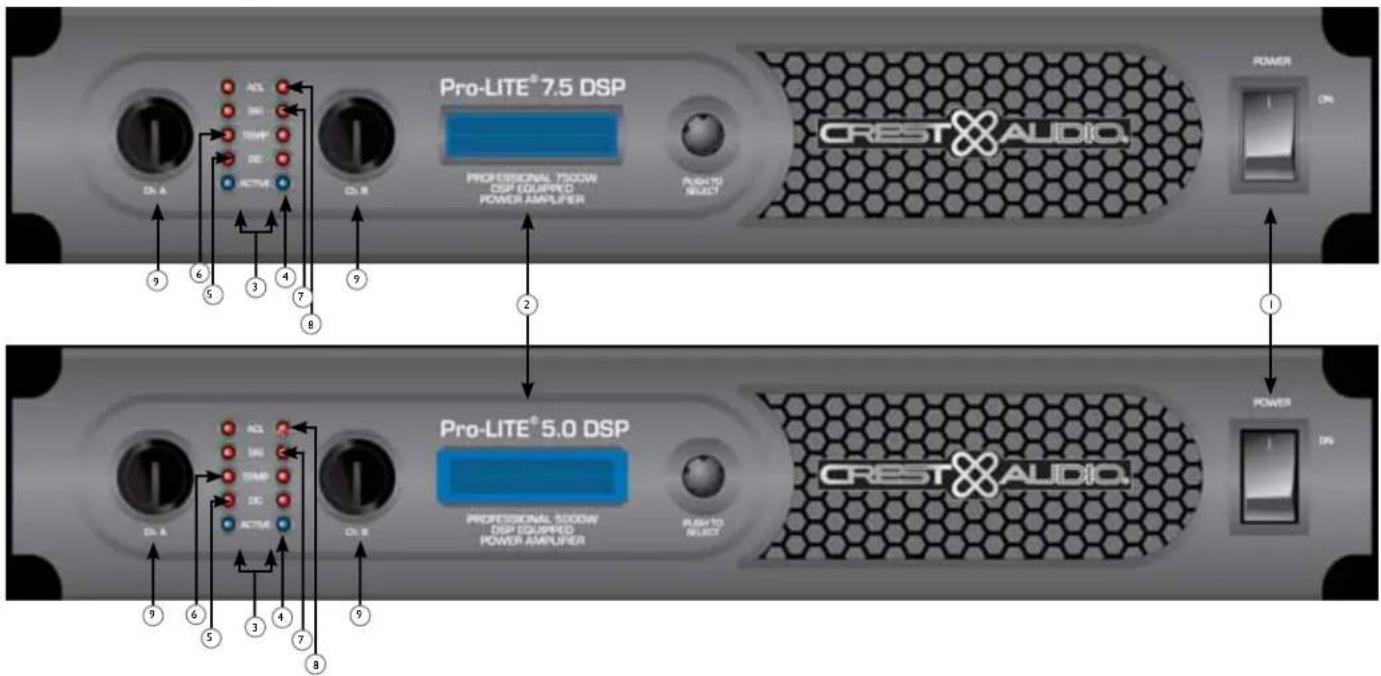

앞면 패널

Pro-LITE® 7.5 DSP PROFESSIONAL 7500W DSP EQUIPPED POWER AMPLIFIER CREST×AUDIO PROFESSIONAL 5000W DSP EQUIPPED POWER AMPLIFIER CREST×AUDIO PRO-FLITE® 5.0 DSP PROFESSIONAL 5000W DSP EQUIPPED POWER AMPLIFIER

① AC 전원 스위치

이 스위치는 전원을 엠프에 공급하는 계전기를 작동시킵니다.

② LCD 화면

칭색의 빙라이트 LCD 화면

③ 표시등

Pro-LITE™ 엠프에는 체널 당 5개의 앞면 페널 LED 표시등 - ACTIVE, DC, TEMP, SIGNAL, ACL™ -이 있습니다. 이들 LED 표시등은 각 체널의 자동 상태를 알려주며, 비정상적인 자동 조건에 대한 경고를 표시합니다.

4 ACTIVE LED

Active LED는 채널 출력이 단힌 상태 및 채널이 작동 중임을 표시합니다. 이 표시등은 정상 작동 상태에서 점등되며 채널이 ACL™ 이득 감소 상태인 경우에도 점등 상태를 유지합니다. 이러한 보호 기능은 출력 게진기의 단힌 상태를 유지 시켜 줍니다. Active LED가 꺼지면 출력 키넥터에서 신호가 발생하지 않습니다.

5 DC LED

비정상적인 작동 조건의 경우 Pro-LITE™는 내장 엠프 보호 기능이 작동합니다. 엠프를 손상시킬 수 있는 환경인 경우 DC LED가 짐등되며 엠프가 자동으로 다시 시작되어 해당 조건을 교정합니다. 엠프가 정상 자동 상태로 돌아오지 않는 경우 현지 공인 시비스 센터에 연락하십시오.

6 TEMP LED

분안정환 온도 조건인 경우 엠프 보호 기능이 활성화되어 해당 채널을 끊니다.Temp LED는 안전한 작동 온도가 될 때까지 계속 점등 상태를 유지합니다.

7 SIGNAL LED

채널에서 4볼트 RMS 이상이 출력 신호가 발생하는 경우 LED 등이 켜집니다(입력부에서 0.1볼트 이상,0dB 감쇠 및 x40 볼트 게인). 이 신호는 앱프를 통해 신호가 도달하여 중폭되었는지 여부를 알려줍니다.

ACL™ (Automatic Clip Limiting: 자동 클립 제한) LED

채널 ACL™ LED는 클리핑이 시작되는 경우 점등됩니다. LED들이 간혈적으로 빠르게 점멸하는 경우 채널이 클립 임계점에 있음을 의미합니다. 지속직으로 밝게 점등되면 앤프가 클립 제한 상테이거나 심하게 잘린 파형이 스피키에 진달되지 않도록 게인을 감소시키고 있음을 의미합니다. 최초 작동 시간 동안 ACL™ LED가 점등되어 게인 감소 회로 활성화 여부를 표시합니다. 이를 통해 스피커 계전기가 단힌 경우 돌발 신호의 발생을 방지합니다.

⑨ 입력 감쇠기

가능하면 항상 감쇠기를 시게 방향으로 최대한 돌리서 최저의 시스템 헤드룸을 유지해야 합니다. 입력 감쇠기 조절 장치들은 앞면 패닐에 있으며(하나는 채닐 A, 하나는 채닐 B), 모든 모드에서 각각의 해당 엠프 채닐의 계인을 조절합니다. 표준 전압 게인 및 입력 감도에 관한 내용은 이 설명서 끝부분의 사양에서 확인하십시오.

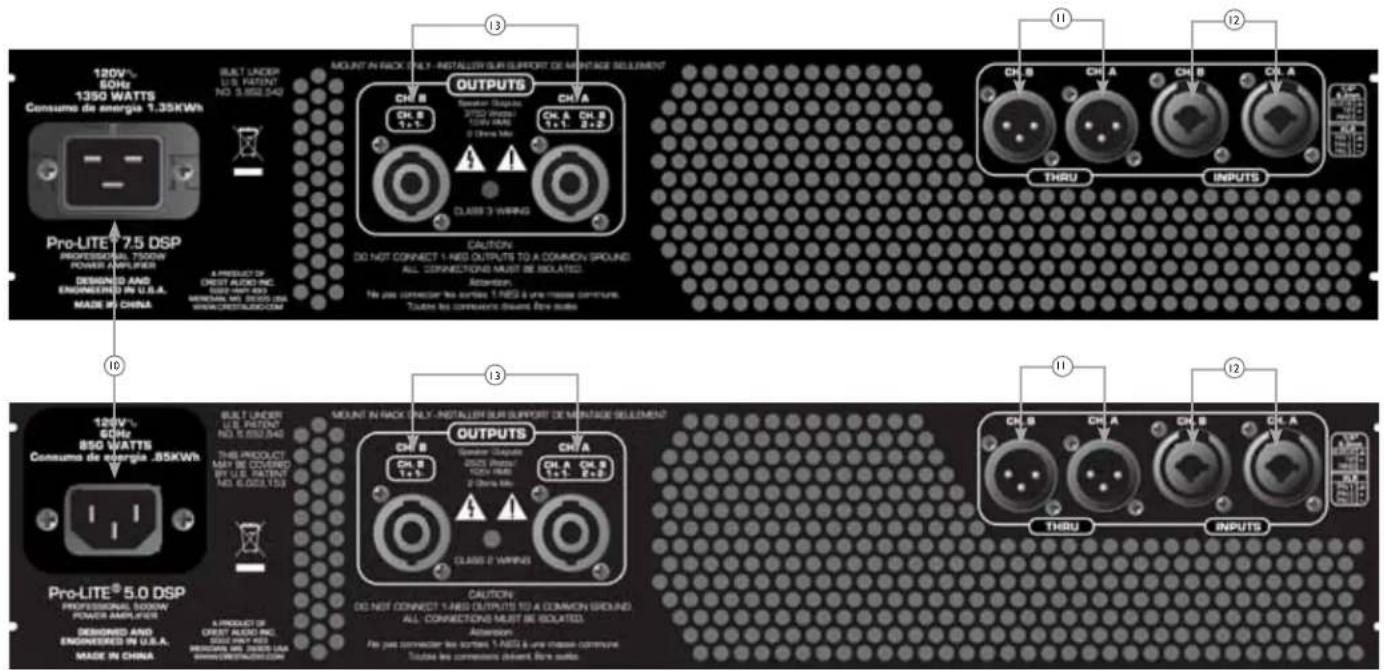

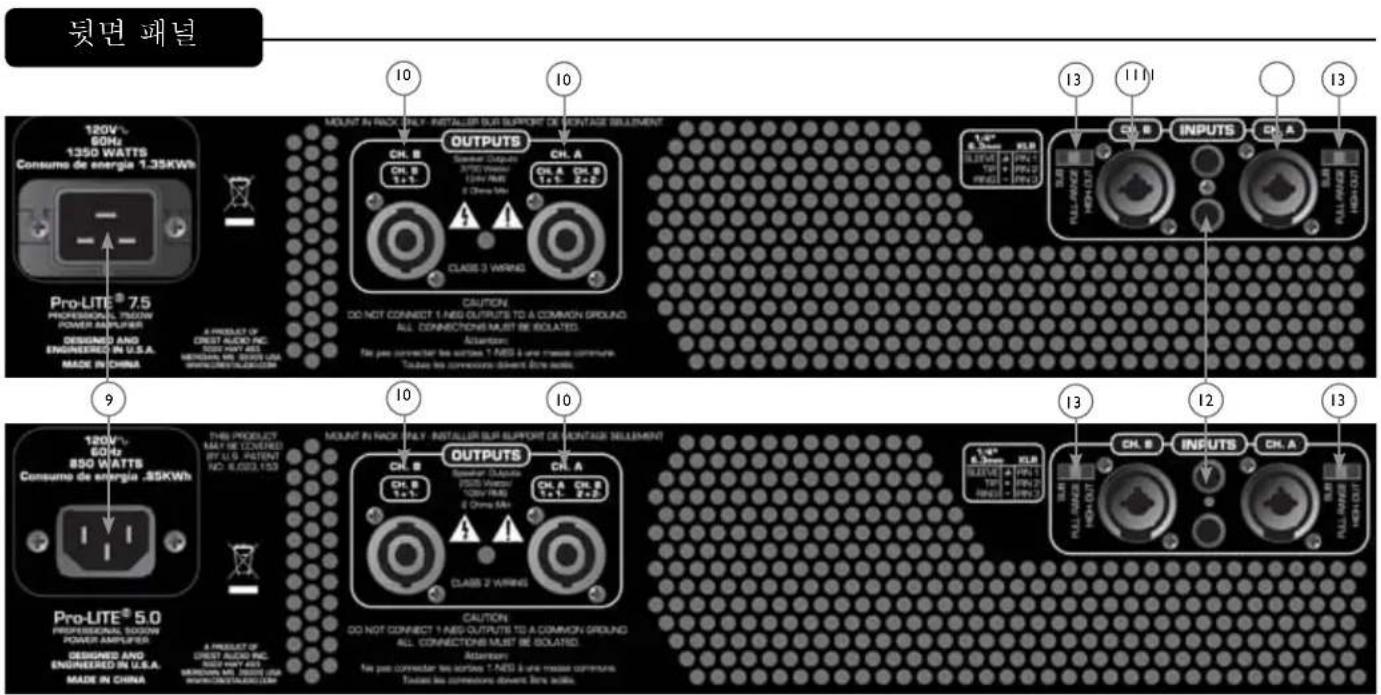

뒷면 패널

120V~ ECHS 1350 WATTS Consume de energia 1.35kWh BUILT UNDER U.S. PATENT! NO. 3.882.042 PRO-LITE® 7.5 DSP PROFESSIONAL 7500W POWER AMPLIERS DESIGNED AND ENGINEERED IN U.S.A. MADE IN CHINA A PRODUCT OF CREDIT PLAZING INC. 800W 600-823 MINIMUM NO. 3600-038 WWW.CRESTAUCOM A PRODUCT OF CREDIT PLAZING INC. 800W 600-823 MINIMUM NO. 3600-038 WWW.CRESTAUCOM MOUNT IN RACK ONLY - INSTALLER SUR SUPPORT DE MUNTASE SETLUMENT CHS B CHS A CHS B CHS A CHS B CHS A CLASS 3 WIRING CAUTION DO NOT CONNECT 1-AWD OUTPUTS TO A COMMON SROUND ALL CONNECTIONS MUST BE ISOLATED. Accession: No use connector the circuit 1-AWD & une messe commune. Toutes les connences doivent fire alarm. 120V~ ECHS 850 WATTS Consuma de energia .85kWh BUILT UNDER U.S. PATENT! NO. 5.882.042 THE PRODUCT LAST BE OCCURRED BY U.S. PATENT NO. 6.002.159 PRO-LITE® 5.0 DSP PROFESSIONAL 5000W POWER AMPLIERS DESIGNED AND ENGINEERED IN U.S.A. MADE IN CHINA A PRODUCT OF CREDIT PLAZING INC. 800W 600-823 MINIMUM NO. 3600-038 WWW.CRESTAUCOM MOUNT IN RACK ONLY - INSTALLER SUR SUPPORT DE MUNTASE SETLUMENT CHS B CHS A CHS B CHS A CHS B CHS A CLASS 3 WIRING CAUTION: DO NOT CONNECT 1-AWD OUTPUTS TO A COMMON SROUND, ALL CONNECTIONS MUST BE ISOLATED. Accession: No use connector the circuit 1-AWD & une messe commune. Toutes les connences doivent fire alarm.

AC 전원 연결부

IEC 전원 코드 콘센트로서 기기에 AC 전원을 공급합니다. 전원 코드를 이 커넥터에 연결해서 기기에 전원을 공급합니다. 라인 전압이 올바르지 않으면 장치가 손상을 입을 수 있습니다.(장치에 표시된 라인 전압을 확인 하십시오).

기기에 있는 집지 핀을 절대로 제거하지 마십시오. 집지 핀은 사용자의 안전을 위한 부품입니다. 사용하는 콘센트에 집지 핀이 없을 경우에는 적당한 집지 어댑터를 사용해야 하며 여분의 와이어를 사용해 적절히 집지해야 합니다. 간전 사고를 방지하려면 항상 앱프를 포함한 모든 장비가 올바르게 집지되어 있는지 확인하십시오.

NOTE: FOR U.K. ONLY

이 XLR 책은 관련 채널에서 발생한 병렬 출력 신호를 이 애프 및 추가적인 전원 애프 입력부에 선달합니다. 또한 XLR 책은 불평형(탑/슬리브) 출력을 제공하여 단일 도체 보호 케이블을 보호합니다.

입력 연결

입력부는 애프 덧면의 3-핀 XLR(핀 2+) 또는 6.3mm 플러그 콘비네이션 커넥터를 통해 연결할 수 있습니다. 입력부는 능동 밸런스를 유지합니다. 입력 과부하 포인드는 거의 모든 신호 발생원의 최대 출력 레벨을 수용할 수 있을 징도로 충분히 높습니다.

출력 연결

모든 모덴에는 체널 당 4극 트위스트 록(twist lock) 출력 커넥터가 구비되어 있습니다. 체널 A 출력부는 CHAI + Pos(양극) / 1 - Neg(음극) 및 체널 B 2 + Pos(양극) / 2 - Neg(음극)으로 4 킨덕터 스피커 케이블을 사용할 수 있습니다.

탐색 개요

화면 오른쪽의 인코더 손잡이는 DSP 기능을 탐색하고 제어 하는데 사용합니다. 화면 왼쪽에 있는 채널 A 및 채널 B 조절기들도 인코더이기는 하나 이들 조절기는 각 채널의 입력 게인 조절에만 사용합니다. 화면 오른쪽에 있는 인코더 손잡 이를 돌러면 화면을 스크롤할 수 있습니다.

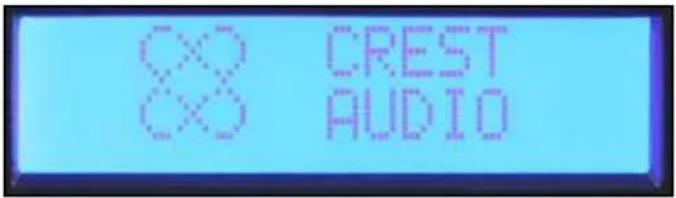

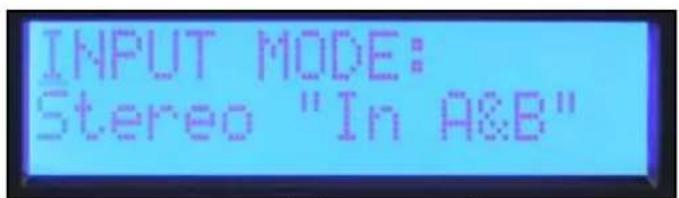

Crest® Pro-LITE™ 화면

Crest Audio® 화면이 표시되면 DSP 프로세서를 조정할 수 있습니다. 인코더를 누르면 기본 메뉴가 나타납니다.

기본 메뉴 선택 사항 기본 메뉴에서 편집 기능을 선택할 수 있으며 이런 프로세스가 활성화되어 있는지 신속하게 확인할 수 있습니다. 왼쪽부터 오른쪽으로 선택할 수 있는 메뉴는 Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory, Lock입니다.

기본 메뉴에서 항목을 선택하려면 커서가 원하는 항목을 표시할 때까지 인코더를 돌립니다. 인코더를 눌러서 해당 프로세스 기능의 하위 메뉴 조정 화면을 표시하십시오. 프로세스 기능 하위 메뉴가 나타나면 하위 메뉴 화면을 스크롤할 수 있는 화면이 원쪽 상단 모시리에 커시가 표시됩니다.

파라미터를 편집하려면 인코더를 눌러서 커서를 화면 상의 원하는 파라미터까지 이동시킵니다. 인코더를 돌린 후 해당 파라미터를 조정합니다. 나른 화면을 스크롤하려면 인코더를 눌러서 커시를 화면 원쪽 상단 모시리로 돌아오게 합니다. 그러면 하위 메뉴 화면을 스크롤할 수 있습니다.

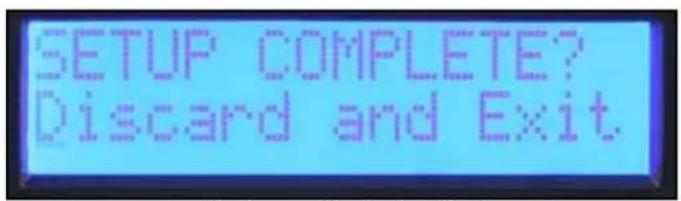

DSP를 리셋하고 편집 내용을 버리러면 하위 메뉴에서 "Discard and Exit"를 선택해서 하위 메뉴에 들어간 후 작성한 편집 내용을 삭제합니다.

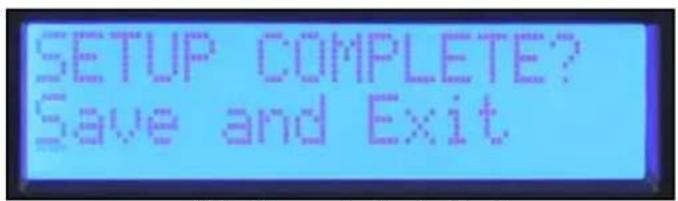

내부분의 프로세스 하위 메뉴에서 마지막 화면은 "Save and Exit"입니다 이 화면에서 인코더를 놀리서 편집 내용을 저장한 후 기본 메뉴로 돌아お願い.

참고: “저장하고 나가기”를 선택한 후 기본 메뉴로 돌아가기 전에는 변경 내용이 지장되지 않습니다. 하위 메뉴에서 편집하는 동안 엠프를 끄면 “Discard and Exit”와 같은 결과가 발생합니다.

볼륨

현재의 세인 선정은 항상 기본 메뉴 화면에서 이용할 수 있습니다. 앞면 패널의 전용 인코더는 스테레오 모드 및 모노 모드에서 채널 A 및 채널 B를 조정하는데 사용합니다.

입력 모드가 브리지로 설정되어 있는 경우 채널 B가 비활성화되며 볼륨은 "na"(해당 없음)으로 표시됩니다.

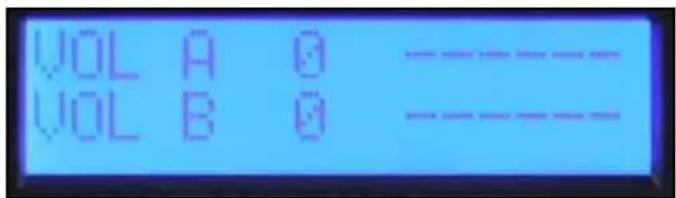

VOL A 0 ---- VOL B 0 ----

볼륨 화면

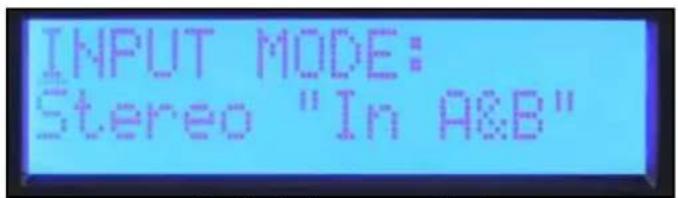

모드

스테레오: 입력 A 및 B가 출력 A 및 B와 연결됩니다.

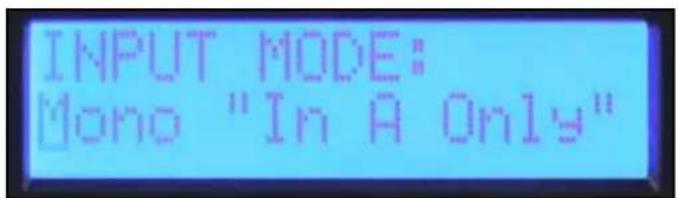

모노: 입력 A가 출력 A와 B를 모두 공급합니다.

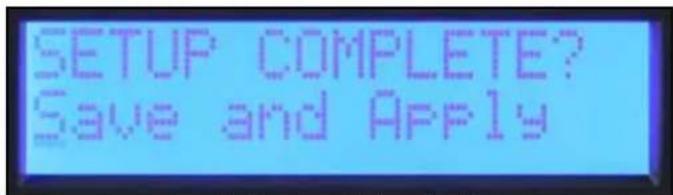

하위 메뉴의 다른 기능들과는 달리 입력 모드에서는 "Save and Apply"를 선택한 후 기본 메뉴로 돌아오기 전까지 변경되지 않습니다.

크로스오버/밴드-패스 필터 및 극성

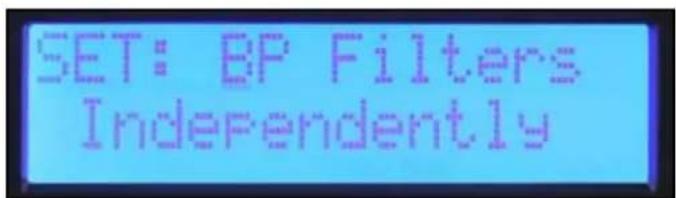

"XOVER" 하위 네뉴에서는 세 가지 방법으로 밴드-패스 필터를 실정할 수 있습니다. "BP Filters Independently"를 선택하면 채널 A 및 채널 B 하이패스 및 로우패스 필터를 개별적으로 실정할 수 있습니다.

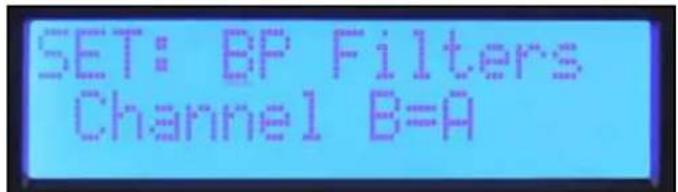

스테레오 시스템에서 앱프를 사용하는 경우 두 개 채널 모두 동일하게 설정하고자 하는 경우 “Channel B=A”를 선택하면 두 개 채널이 한 번에 모두 설정됩니다. 채널 A용 필터 설정 내용이 채널 B에도 적용됩니다.

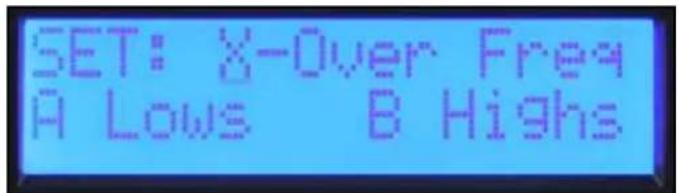

앱프 채널들 사이에 크로스오버를 생성하는 경우 “X-over Freq A Lows B Highs”를 선택하면 조절 장치에 대한 한 개의 조합을 이용해서 크로스오버 주파수와 필터 유형을 설정할 수 있습니다. 크로서오버 화면, 하이패스 및 로우패스 화면에서 설정할 수 있습니다.

설정:크로스오버 주파수 A 로우패스 및 B 하이패스 화면

하이패스 및 로우패스 필터에 사용할 수 있는 필터 유형은 다음과 같습니다.

Off 필터 없음

BW-12 dB Butterworth 필터 - 옥타브 슬로프 당 12dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스벤드에서 징주파수 응답 발생.

BW-18 dB Butterworth 필터 - 옥타브 슬로프 당 18dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스벤드에서 징주파수 응답 발생.

BW-24 dB Butterworth 필터 - 옥타브 슬로프 당 24dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스밴드에서 정주파수 응답 발생.

LR-24 dB Linkwitz-Riley필터 - 옥타브 슬로프 당 24dB. 코너 주파수에서 -6dB. LR는 코너 주파수에서 정주파수 응답 결합.

일반적으로 모든 스피커에는 하이패스 필터를 사용하는 것이 좋습니다.

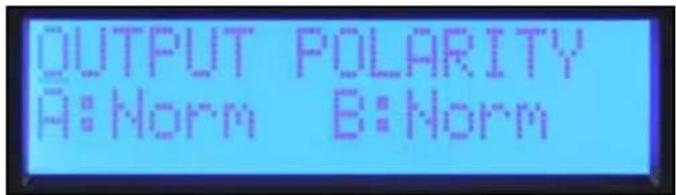

출력 극성

출력 극성은 둘 중 어느 채널에서도 전환시킬 수 있습니다. 극성 화면에서 Normal(정상) 또는 Invert(전환)을 선택합니다. 옥타브 필터 당 12dB로 크로스오버를 생성한 경우 고주파 출력을 진환해서 크로스오버 주파수에 직질한 상 관계를 유지해야 할 수도 있습니다. 멀티웨이 시스템의 한 개 채널에 대한 극성을 일시적으로 진환시키면 드라이버 할당 지연 설정에 도움이 될 수 있습니다. 크로스오버 주파수에서 취소지언을 조정할 수도 있습니다. 작업을 완료한 후에는 출력 극성 화면에서 극성을 정상으로 다시 전환해야 한다는 사실을 기어해야 합니다. 기본 메뉴로 돌아가리면 Discard and Exit 또는 Save and Exit을 선택합니다.

Pro-LITE® DSP는 각 채널마다 EQ, Waves® Maxx Bass® 개선 및 horn EQ에 대해 다섯 가지 대역을 제공합니다.

우회

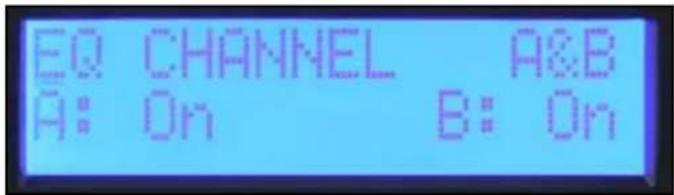

EQ 하위 메뉴의 칫 번째 화면은 우회 화면입니다. 각각의 채널을 별도로 우회시키거나 A&B를 함께 우회시킨 수 있습니다. 변경을 원하는 파라미터에 커시가 위치할 때까지 인코너를 누른 후 인코너를 돌려서 우회 모드를 변경하면 됩니다. 작업을 완료한 후 커서를 눌리서 왼쪽 상단 모서리에 다시 위치시킨 후 다른 화면으로 스크롤할 수 있습니다.

채널 EQ 설정

EQ 하위 메뉴의 첫 번째 화면은 우회 화면입니다. 각각의 채널을 별도로 우회시키거나 A&B를 함께 우회시킬 수 있습니다. 변경을 원하는 파라미터에 커서가 위치할 때까지 인코더를 누른 후 인코더를 돌려서 우회 모드를 변경하면 됩니다. 작업을 완료한 후 커서를 눌러서 왼쪽 상단 모서리에 다시 위치시킨 후 다른 화면으로 스크롤할 수 있습니다.

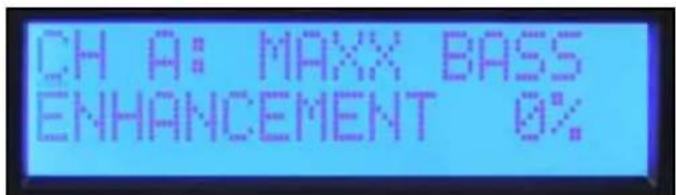

MaxxBass®

MaxxBass® 향상 시스템은 각 채널의 하이패스 필터와 함께 작용하여 스피키가 치리할 수 있는 주파수 범위의 우회 에너지를 생산합니다. MaxxBass® 숫자가 클수록 저음이 더욱 향상됩니다..

각 채널에 사용하는 파라미터 EQ에는 다섯 개의 대역이 제공됩니다. 주파수는 1/12 옥타브 주파수 단위로 설정할 수 있습니다. 필터 대역폭은은 옥타브 단위로 설정하여 화면에 표시할 수 있습니다. 레벨은 +/- 15dB 범위에서 조절할 수 있습니다. 인코더를 눌리서 조절하고자 하는 파라미터를 선택합니다. 작업을 완료한 후 커서를 눌리서 왼쪽 상단 모서리에 다시 위치시킨 후 다른 화면으로 스크롤할 수 있습니다.

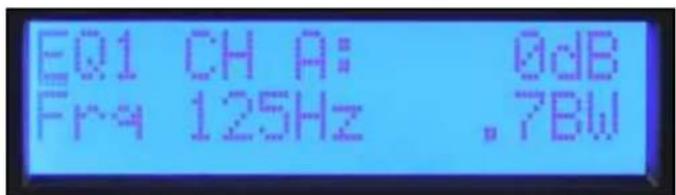

EQ1 CH A: 0dB Fr4 125Hz .7BW

파라미터 EQ 화면

Horn EQ

Horn EQ는 고주파수에 때때로 필요한 옥타브 고주파수 당 6dB을 공급합니다. 주파수 조절기로 빌터의 저주파수를 설정합니다.

기본 메뉴로 돌아가려면 Discard and Exit 또는 Save and Exit을 선택합니다.

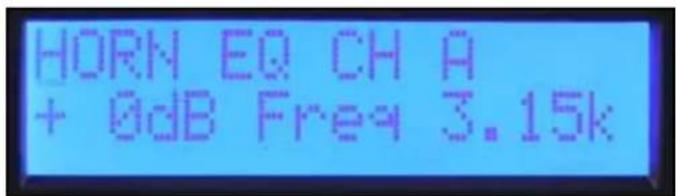

HORN EQ CH A + 0dB Freq 3.15k

Horn EQ 화면

덜레이

딜레이 기능은 스피커 내의 드라이버를 조정하거나 발코너 아래에 설치된 보조 스피커 등의 딜레이에 사용합니다. 짧은 딜레이 역시 기본 스피커의 자연에 사용하여 드렁이나 베이스 기타에 맞도록 할 수 있습니다. 각 채널에서 총 125mS의 딜레이를 사용할 수 있습니다. 드라이버 정렬에 41.67uS 단위로 5mS의 딜레이를 사용할 수 있습니다. 시스템 정렬에는 1uS 단위로 120mS의 딜레이를 사용할 수 있습니다. 이들 지연 시간은 시스템 정렬 딜레이를 조절하는 경우 드라이버 정렬 오프셋을 유지할 수 있도록 개별직으로 설정할 수 있습니다.

딜레이 하위 메뉴의 첫 번째 화면에서 딜레이를 개별적으로 설정하기나 B=A가 되도록 설정하도록 결정할 수 있습니다. 이선택 내용은 ImS 단계의 시스템 지연에만 직용되며 드라이버 징릴 딜레이를 개별적으로 설정해야 합니다. Pro-LITE™ DSP 애프는 시스템 지연에 대해 지연 거리를 미터와 피트 단위로 표시하고 드라이버 지연에 대해서는 센터미터와 인치 단위로 표시합니다.

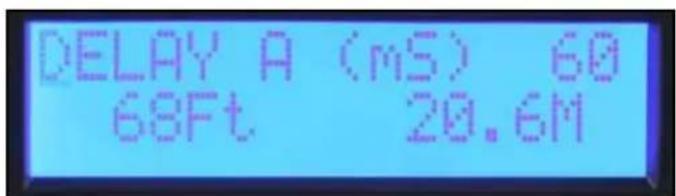

DELAY A (mS) 60 68Ft 20.6M

시스템 (mS) 지연 화면

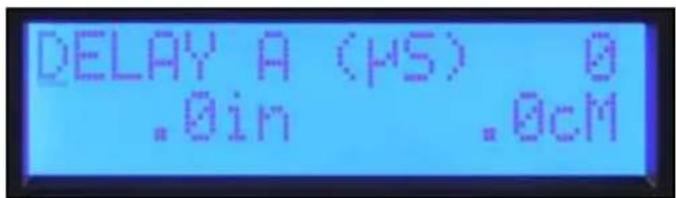

DELAY A (μS) 0 .0in .0cM

드라이버 정렬(uS) 화면

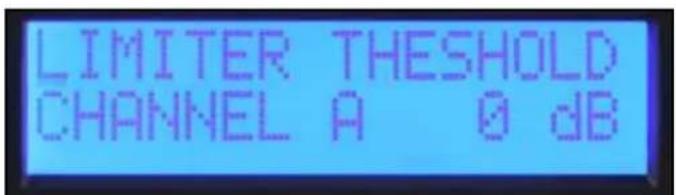

리미터

Pro-LITE™ DSP에는 각 체널에 대해 리미터(제한기)를 사용할 수 있습니다. 이들 리미터는 파워 앱프 입력부의 신호 수준을 제한합니다. 제한 발생값은 0에서 시작해서 -1dB 단위로 조절하여 최대 출력을 줄일 수 있습니다. Pro-LITE™ DSP는 대부분의 다른 엔프들과 마찬가지로 최대 출력이 라인 전압과 부하 임퍼런스에 따라 달라집니다. 부하 조건에 따라 출력을 줄이기 전에 최대 3dB까지 리미터를 줄여야 할 수도 있습니다.

Pro-LITE™에는 신정 내용을 저장하고 불러올 수 있는 네 개의 메모리 위치를 갖추고 있습니다. 각 위치에는 6개의 문자로 구성된 이름을 배정하여 파일을 식별합니다. 현재 활성화된 프리셋의 이름은 기본 메뉴 "Memory" 화면에도 표시됩니다.

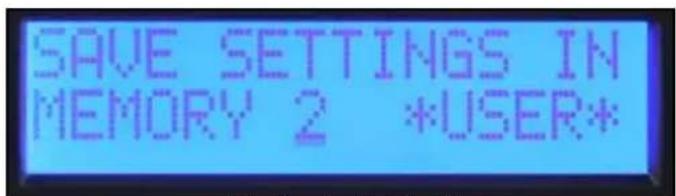

설정 저장

Memory Operation 하위 메뉴에서 "Save Settings"를 선택합니다.

내 개의 프리셋 위치 중 하나를 선택합니다. 커서를 돌려서 이름을 편집한 후 인코더를 눌러서 다음 위치로 이동합니다. 작업을 마칠 때까지 계속 진행합니다. 같은 이름을 계속 사용하리면 인코더를 여섯 번 눌리서 이름 편집 화면으로 이동합니다.

저장 위치를 선택해서 프리셋 이름을 지징하면 저장 내용을 완료할 것인지 묻는 '에/아니요' 화면이 표시됩니다.

Memory Operation 하위 메뉴에서 "Recall Settings"를 선택합니다.

불러올 프리셋 번호를 선택하거나 공장 설정 값을 선택합니다. 공장 설정값은 저장 기능과 마찬가지로 이 옵션은 불러오기 옵션을 완료하지 않고 화면에서 빼져 나います.

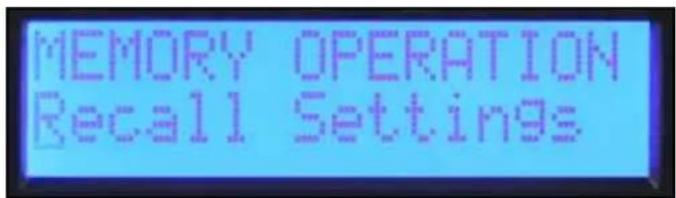

MEMORY OPERATION Recall Settings

프리셋 불러오기 화면

잠금

Pro-LITE™ DSP 보안 잠규 기능을 이용해서 선택된 조절 장치를 잠귀서 무단으로 조정하는 행위를 방지할 수 있습니다. 잠규 기능에는 4자리 숫자의 암호를 사용해야 합니다. 하위 메뉴로 이동하는 경우 이 암호를 반드시 입력해야 편집 기능에 일시적으로 접근할 수 있습니다. 잠규 기능은 기본 메뉴로 돌아오거나 기기의 전원을 끄는 경우 항상 다시 시작됩니다. 전원이 끼지면 모든 편집 기능이 잠집니다.

참고: 반드시 암호를 메모해 두십시오. 암호를 분실한 경우 고객 서비스 센터에 연락하십시오.

Pro-LITE™ 엠프에서는 다음과 같은 세 가지 잠금 방법을 사용할 수 있습니다.

Off 암호 없이 모든 설정을 조정할 수 있습니다.

All Except Volume 볼륨을 제외한 모든 편집 하위 메뉴에 대해 암호를 입력해야 합니다.

All with Volume 볼륨을 포함한 모든 편집 하위 메뉴에 대해 암호를 입력해야 합니다.

Pro-LITE™ 7.5 사양서

정격 와트 2ch x 2음

4800와트 20ms 반복 버스트 / 3790와트 1% THD 양 채널 - @ 1kHz.

정격 와트 2ch x 4음

2810와트 20ms 반복 비스트 / 2450와트 1% THD / 2030와트 0.15% THD, 양 채널 - @ 1kHz.

정격 와트 2ch x 8음

1550와트 20ms 반복 버스트 / 1425와트 1% THD / 1200와트 0.15% THD, 양 체널 - @ 1kHz.

최소 임피던스 2음

최대 RMS 전압 진동 124볼트

주파수 응답 20Hz - 25kHz; +0dB, -3dB

20Hz - 20kHz 2ch x 2음

<0.5% @3390와트 20Hz - 4kHz, 20kHz에서 3100와트까지 감소, 양 채널의 경우.

<0.15% @1850와트 20Hz - 4kHz, 양 채널의 경우.

<0.15% @1170와트 20Hz - 4kHz, 양 채널의 경우.

100Hz 전환 가능, 채널 당 2순위 하이페스 및 3순위 로우페스.

Crosstalk

-60dB @ 1kHz @ 1000와트 전력@8음.

험(Hum) 및 노이즈

-100dB, “A” 가중 정격 진력 @ 4음.

슬루율 >12V/μs

담핑 팩터(8음)

2.25볼트 +/- 3% - 1kHz 4유 징격 전력, 2.2볼트 +/- 3% - 1kHz 2음 정격 전력

입력 임파던스

20킬로움, 평형 및 10킬로움 불평형.

진류 요구량 @ I/8 - VA(와트)

2210 (1440) @ 2음, 1550 (950) @ 4음, 985 (560) @ 8음

진류 요구량 @ I/3 - VA(와트)

4260 (3150) @ 2음, 3120 (2160) @ 4음, 1890 (1200) @ 8음

유휴상태 소모량

250VA, 120와트.

냉각

3개의 온도식 가변 속도 텐.

조절 장치

2개의 앞면 패널 감쇠기,크로스오비 선택 스위치 - HPF,Normal 및 LPF용

LED 표시등

채널 당 LED 표시기 5개:Active, Signal, ACL, Temperature 및 DC

보호

열, DC, 아음속, 잘못된 부하, 과다 및 과소 전압

커넥터

입력: 듀얼 콤비네이션 1/4" XLR, 출력: Dual 1/4", 1개의 2-핀 및 1개의 4핀 트위스트 락 커넥터

구성

두께 0.062” 알루미늄

치수

앞변 폐널 뒤 3.5"×19"×17" + 0.6" 핸들

순중량 6.61kg (14.6파운드*)

총중량

8.34kg (14.6파운드)

BW에 의한 징격 출력 판독값:20 Hz \~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과인.

2 옵의 정상 상태 사인과 출력은 회로차단기에 의한 시간 제한 조건 적용.

브릿지 운용 불가능.

*순중량에는 전원 코드 제외.

Pro-LITE™ 5.0 사양서

정격 와트 2ch x 2음	3300와트 20ms 반복 비스트 / 2600와트 1% THD 양 채널 - @ 1kHz.
정격 와트 2ch x 4음	2025와트 20ms 반복 비스트 / 1725와트 1% THD / 1500와트 0.2% THD, 양 채널 - @ 1kHz.
정격 와트 2ch x 8음	1175와트 20ms 반복 비스트 / 1000와트 1% THD / 825와트 0.2% THD, 양 채널 - @ 1kHz.
최소 임피던스 2음
최대 RMS 전압 진동 105볼트
주파수 응답	20Hz - 22kHz; +/-0.5dB @ 1와트.
20Hz - 20kHz 2ch x 2음	<0.5% @2250와트 20Hz - 4kHz, 20kHz에서 1650와트까지 간소, 양 채널의 경우.
20Hz - 20kHz 2ch x 4음	<0.15% @1400와트 20Hz - 10kHz, 20kHz에서 1350와트까지 간소, 양 채널의 경우.
20Hz - 20kHz 2ch x 8음	<0.15% @860와트 20Hz - 4kHz, 20kHz에서 1000와트까지 증가, 양 채널의 경우.
입력 CMRR > - 75dB @ 1 kHz.
전압 개인 × 40 (+32dB)
Crossover	100Hz 전환 가능, 재널 당 2순위 하이페스 및 3순위 로우페스.
Crosstalk	> -60dB @ 1kHz @ 700와트 파워@ 8음.
힘(Hum) 및 노이즈	> -105dB, “A” 가중 정격 진력 @ 4음.
슬루율 > 12V/μs
댐핑 펙터(8음)	> 210:1 @ 20Hz - 1kHz @ 8 ohms
위상 응답	+5 ~ -91도, 20Hz ~ 20kHz
입력 감도	1.95볼트 +/- 3% - 1kHz 4음 징격 전력, 1.83볼트 +/- 3% - 1kHz 2음 징격 전력
입력 인피던스	20킬로움, 평형 및10킬로움 불평형.
전류 요구량 @ 1/8 - VA(와트)	1435 (890) @ 2음, 920 (525) @ 4음, 625 (335) @ 8음
전류 요구량 @ 1/3 - VA(와트)	3050 (2155) @ 2음, 1880 (1200) @ 4음, 1200 (715) @ 8음
유휴상태 소모량	195VA, 90와트.
냉각	3개의 온도식 가변 속도 펜.
조절 장치	2개의 앞면 패널 감쇠기, 크로스오비 선택 스위치 - HPF, Normal 및 LPF용
LED 표시등	채널 당 LED 표시기 5개:Active, Signal, ACL, Temperature 및 DC
보호	열, DC, 아음속, 잘못된 부하, 과다 및 과소 전압
커넥터	입력: 류얼 콘비네이션 1/4" XLR, 출력: Dual 1/4", 1개의 2-편 및 1개의 4편 트위스트 락 커넥터
구성	두께 0.062" 알루미늄
치수	앞변 패널 뒤 3.5"x19"x 17" + 0.6" 헌들
순중량 6.2kg (13.6과운드*)
총중량	7.9kg (17.4과운드)

BW에 의한 징격 출력 판독값: 20 Hz \~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임.

2 옵의 정상 상태 사인과 출력은 회로차단기에 의한 시간 제한 조건 적용.

브 Adri지 운용 불가능.

*순중량에는 전원 코드 제외.

Pro-LITE™ 7.5 DSP 사양서

정격 와트 2ch x 2음	4780와트 20ms 반복 비스트 / 3740와트 1% THD 양 채널 - @ 1kHz.
정격 와트 2ch x 4음	2810와트 20ms 반복 비스트 / 2475와트 1% THD / 2160와트 0.2% THD, 양 채널 - @ 1kHz.
정격 와트 2ch x 8음	1550와트 20ms 반복 비스트 / 1475와트 1% THD / 1270와트 0.2% THD, 양 채널 - @ 1kHz.
최소 임퍼던스 2음
최대 RMS 전압 진동 124볼트
주파수 응답 20Hz - 25kHz; +0dB, -3dB
20Hz - 20kHz 2ch x 2음	<0.5% @3390와트 20Hz - 4kHz, 20kHz에서 2000와트까지 감소, 양 채널의 경우.
20Hz - 20kHz 2ch x 4음	<0.15% @2000와트 20Hz - 4kHz, 양 채널의 경우.
20Hz - 20kHz 2ch x 8음	<0.15% @1150와트 20Hz - 4kHz, 양 채널의 경우.
입력 CMRR > -75dB @ 1 kHz.
전압 개인 × 70 (+37dB)
Crossover	채널 당 조절 가능한 하이페스 및 로우페스 핀터
	필터 유형:12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth 및 24dB/oct
4th order Linkwitz-Riley
Crosstalk	> -60dB @ 1kHz @ 1000와트 파워@ 8음.
험(Hum) 및 노이즈	> -96dB, “A” 가중 정격 전력 @ 4음.
순루율 > 12V/μs
参保 팩터(8음) > 200:1 @ 20Hz - 1kHz @ 8 ohms
입력 감도	1.340분트 +/- 3% - 1kHz 4음 정격 전력, 1.250분트 +/- 3% - 1kHz 2음 정격 전력
입력 임퍼던스	12킬로음, 평형 및 10킬로음 분평형.
진류 요구량 @ 1/8 - VA(와트)	2210 (1440) @ 2음, 1550 (950) @ 4음, 985 (560) @ 8음
진류 요구량 @ 1/3 - VA(와트)	4260 (3150) @ 2음, 3120 (2160) @ 4음, 1890 (1200) @ 8음
유휴상태 소모량	250VA, 120와트.
냉각	3개의 온도식 가변 속도 훼.
조설 장치	2개의 앞면 패널 감쇠기, 푸시 버튼 탐색 인코디 - 입력 모드, 파라비터 EQ, HPF, Normal 및 LPF용 크로스오버 선택 스위치에 사용되는 LCD 화면 탐색에 사용
LED 표시능	체널 당 LED 표시기 5개:Active, Signal, ACL, Temperature 및 DC
보호	염, DC, 아음속, 잘못된 부하, 과다 및 과소 진압
커넥터트 탁 키넥터	입력: 뮤얼 콘비네이션 1/4" XLR, 출력: 두개의 숫자 Noise XLR 입력, 1개의 2-편 및 1개의 4편 트위스
구성	두께 0.062" 알루미늄
치수	앞녀 페널 뒤 3.5"x19"x 17.25" + 0.75" 헬들
순중량	6.9kg (15.2파운드*)
총중량	8.6kg (19.0파운드)

BW에 의한 징격 출력 판독값: 20 Hz \~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임.

0.2 음의 정상 상태 사인파 출력은 회로차단기에 의한 시간 제한 조건 적용.

브 Adri지 운용 불가능.

*순중량에는 전원 코드 제외.

Pro-LITE™ 5.0 DSP 사양서

정격 와트 2ch x 2음	3300와트 20ms 반복 버스트 / 2600와트 1% THD 양 채널 - @ 1kHz.
정격 와트 2ch x 4음	2000와트 20ms 반복 버스트 / 1700와트 1% THD / 1500와트 0.2% THD, 양 채널 - @ 1kHz.
정격 와트 2ch x 8음	1175와트 20ms 반복 버스트 / 1000와트 1% THD / 825와트 0.2% THD, 양 채널 - @ 1kHz.
최소 임피던스 2음
최대 RMS 전압 진동 100볼트
주파수 응답	20Hz - 22kHz; +/-0.5dB @ 1와트.
20Hz - 20kHz 2ch x 2음	<0.5% @2250와트 20Hz - 4kHz, 20kHz에서 1650와트까지 감소, 양 채널의 경우.
20Hz - 20kHz 2ch x 4음	<0.15% @1400와트 20Hz - 10kHz, 20kHz에서 1350와트까지 감소, 양 채널의 경우.
20Hz - 20kHz 2ch x 8음	<0.15% @830와트 20Hz - 4kHz, 20kHz에서 1000와트까지 증가, 양 채널의 경우.
입력 CMRR > - 75dB @ 1 kHz.
전압 개인 × 70 (+37dB)
Crossover	채널 당 조절 가능한 하이페스 및 로우페스 핀터
4th order Linkwitz-Riley	필터 유형: 12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth 및 24dB/oct
Crosstalk	> -60dB @ 1kHz @ 700와트 파워@ 8음.
합(Hum) 및 노이즈 > -	96dB, “A” 가중 정격 전력 @ 4음.
슬루율 > 12V/μs
댐핑 팩터(8음)	> 210:1 @ 20Hz - 1kHz @ 8 ohms
입력 감도	1.11볼트 +/- 3% - 1kHz 4음 정격 전력, 1.04볼트 +/- 3% - 1kHz 2음 정격 전력
입력 임피던스	12킬로움, 평형 및6킬로움 불평형.
진류 요구량 @ 1/8 - VA(와트)	1435 (890) @ 2음, 920 (525) @ 4음, 625 (335) @ 8음
전류 요구량 @ 1/3 - VA(와트)	3050 (2155) @ 2음, 1880 (1200) @ 4음, 1200 (715) @ 8음
유휴상태 소모량	195VA, 90와트.
냉각	3개의 온도식 가변 속도 훼.
조절 장치	2개의 앞면 패널 감쇠기, 푸시 버튼 탐색 인코너 - 위럭 모드, 파라비터 EQ, HPF, Normal 및 LPF용 크로스오비 선택 스위치에 사용되는 LCD 화면 탐색에 사용
LED 표시동	체널 당 LED 표시기 5개: Active, Signal, ACL, Temperature 및 DC
보호	열, DC, 아음속, 잘못된 부하, 과다 및 과소 진압
커넥터	입력: 듀얼 콤비네이션 1/4" XLR, 출력: Dual 1/4", 1개의 2-핀 및 1개의 4핀 트위스트 람 커넥터
구성	두께 0.062" 알루비늄
치수	앞면 패널 뒤 3.5"x19"x 17.25" + 0.75" 헬들
순중량 6.4kg (14.2과운드*)
총중량	8.2kg (18과운드)

BW에 의한 정격 출력 판독값: 20 Hz \~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임.

2 옵의 정상 상태 사인파 출력은 회로차단기에 의한 시간 제한 조건 적용.

브릿지 운용 분가능.

*순중량에는 전원 코드 제외.

Notes:

Notes:

Notes:
