사용 설명서 ProLITE 7.5 DSP PEAVEY

경고: 전기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.

3. 모든 경고 사항에 주의해 주십시오.

5. 물기가 있는 근처에서 이 기기를 사용하지 마십시오.

6. 마른 헝겊으로만 청소해 주십시오.

7. 통풍구를 막지 마십시오. 제조업체의 지침에 따라 설치해 주십시오.

8. 라디에이터, 가열기, 난로 또는 열을 발산하는 기타 기기(앰프 포함) 근처에 설치하지 마십시오.

9. 극성 플러그나 접지형 플러그의 안전 용도를 무시하지 마십시오. 극성 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지형

플러그에는 2개의 날과 1개의 접지 플러그가 있습니다. 넓은 날 또는 1개의 접지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으면 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.

10. 전원 코드 특히, 플러그, 소켓 및 기기에서 나오는 지점이 밟히거나 집히지 않도록 보호하십시오.

11. 제조업체에서 제공하는 부착 장치/액세서리만을 사용하십시오.

12. 제조업체에서 지정하거나 기기와 함께 판매되는 카트, 스탠드, 삼각대, 브래킷 또는 테이블만을 사용하십시오. 카트 사용 시

카트/기기 결합물을 움직일 때 전복으로 인해 부상을 입지 않도록 주의해 주십시오.

13. 번개와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그를 뽑아 놓으십시오.

14. 자격을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 전원 공급 코드 또는 플러그가 손상되거나 액체

기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기를 노출하거나 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같 이 기기가 손상된 경우에는 서비스를 받아야 합니다.

15. 접지 핀을 제거하지 마십시오. 당사의 무료 소책자인 “감전 위험 및 접지”을 우편으로 주문해 주십시오. 전원 공급 코드의 기

기에 표시된 유형의 전원 공급 장치만 연결해 주십시오.

16. 이 제품을 장비 랙에 장착할 경우에는 후면 지지대를 설비해야 합니다.

전기 기기가 비나 물방울에 노출되지 않도록 주의하고 꽃병과 같이 용액이 들어 있는 물체를 기기 위에 놓지 않도록 주의해

19. 본 기기의 ON/OFF 스위치는 양쪽의 주 기기 전원을 차단하지 않습니다. ON/OFF 스위치가 OFF 위치에 있더라도 섀시 내부

에 위험한 전기가 흐를 수 있습니다. 기본 플러그 또는 기기 커플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능 한 상태로 두어야 합니다.

20. 매우 높은 소음에 노출되면 영구적으로 청각이 손상될 수 있습니다. 소음으로 인한 청각 손상 가능성은 개인별로 매우 다르

지만 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에게 어느 정도의 청각 손상이 발생합니다. 미국 정부의 OSHA(작 업 안전 및 건강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다. 일별 지속 시간 소음 수준 dBA, 저속 반응

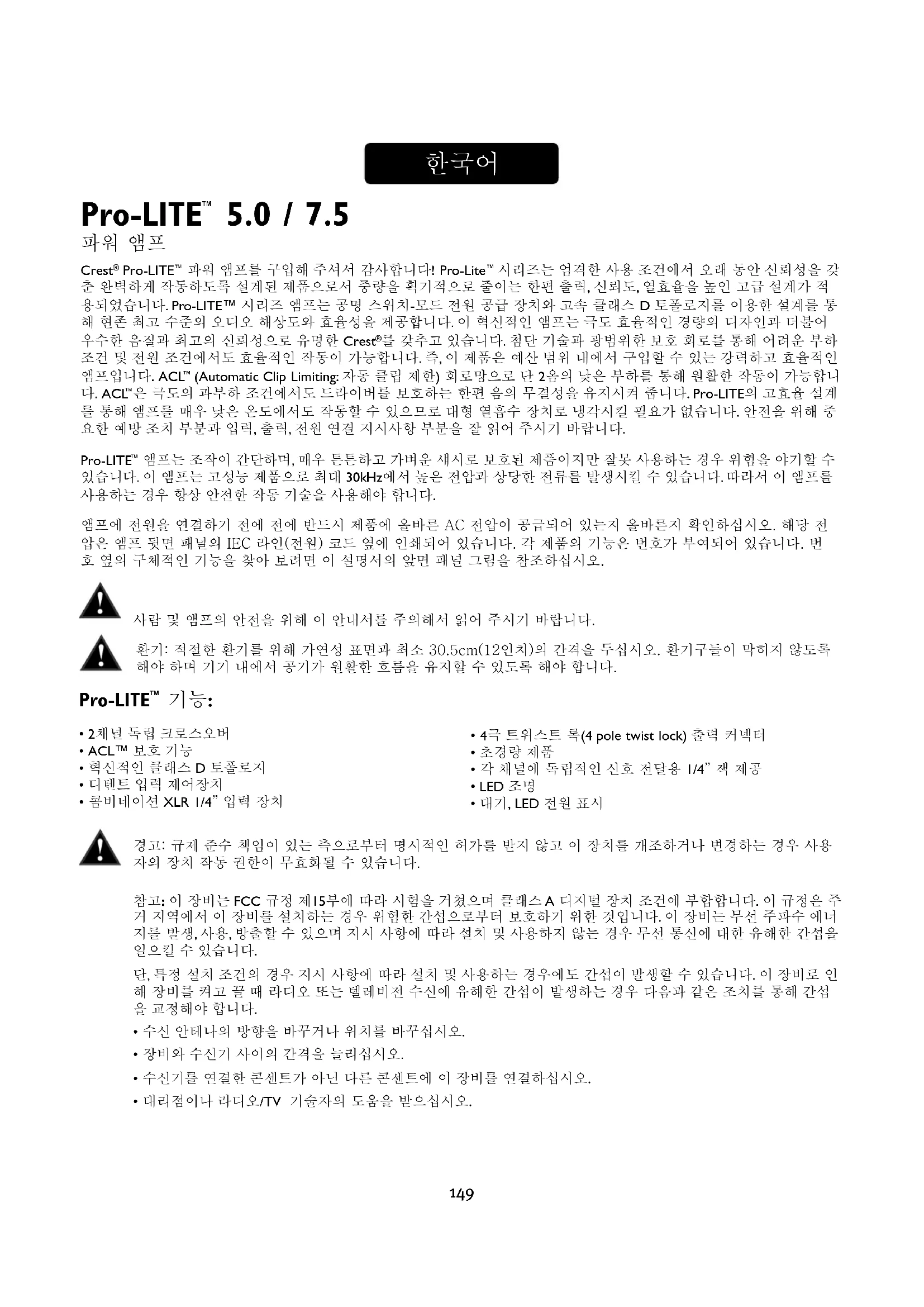

파워 앰프를 구입해 주셔서 감사합니다! Pro-Lite

시리즈는 엄격한 사용 조건에서 오래 동안 신뢰성을 갖 춘 완벽하게 작동하도록 설계된 제품으로서 중량을 획기적으로 줄이는 한편 출력, 신뢰도, 열효율을 높인 고급 설계가 적 용되었습니다. Pro-LITE™ 시리즈 앰프는 공명 스위치-모드 전원 공급 장치와 고속 클래스 D 토폴로지를 이용한 설계를 통 해 현존 최고 수준의 오디오 해상도와 효율성을 제공합니다. 이 혁신적인 앰프는 극도 효율적인 경량의 디자인과 더불어 우수한 음질과 최고의 신뢰성으로 유명한 Crest

를 갖추고 있습니다. 첨단 기술과 광범위한 보호 회로를 통해 어려운 부하 조건 및 전원 조건에서도 효율적인 작동이 가능합니다. 즉, 이 제품은 예산 범위 내에서 구입할 수 있는 강력하고 효율적인 앰프입니다. ACL

(Automatic Clip Limiting: 자동 클립 제한) 회로망으로 단 2옴의 낮은 부하를 통해 원활한 작동이 가능합니 다. ACL

은 극도의 과부하 조건에서도 드라이버를 보호하는 한편 음의 무결성을 유지시켜 줍니다. Pro-LITE의 고효율 설계 를 통해 앰프를 매우 낮은 온도에서도 작동할 수 있으므로 대형 열흡수 장치로 냉각시킬 필요가 없습니다. 안전을 위해 중 요한 예방 조치 부분과 입력, 출력, 전원 연결 지시사항 부분을 잘 읽어 주시기 바랍니다. Pro-LITE

앰프는 조작이 간단하며, 매우 튼튼하고 가벼운 섀시로 보호된 제품이지만 잘못 사용하는 경우 위험을 야기할 수 있습니다. 이 앰프는 고성능 제품으로 최대 30kHz에서 높은 전압과 상당한 전류를 발생시킬 수 있습니다. 따라서 이 앰프를 사용하는 경우 항상 안전한 작동 기술을 사용해야 합니다. 앰프에 전원을 연결하기 전에 전에 반드시 제품에 올바른 AC 전압이 공급되어 있는지 올바른지 확인하십시오. 해당 전 압은 앰프 뒷면 패널의 IEC 라인(전원) 코드 옆에 인쇄되어 있습니다. 각 제품의 기능은 번호가 부여되어 있습니다. 번 호 옆의 구체적인 기능을 찾아 보려면 이 설명서의 앞면 패널 그림을 참조하십시오. 사람 및 앰프의 안전을 위해 이 안내서를 주의해서 읽어 주시기 바랍니다. 환기: 적절한 환기를 위해 가연성 표면과 최소 30.5cm(12인치)의 간격을 두십시오. 환기구들이 막히지 않도록 해야 하며 기기 내에서 공기가 원활한 흐름을 유지할 수 있도록 해야 합니다.

• 콤비네이션 XLR 1/4” 입력 장치

• 4극 트위스트 록(4 pole twist lock) 출력 커넥터

• 각 채널에 독립적인 신호 전달용 1/4” 잭 제공

• 대기, LED 전원 표시 경고: 규제 준수 책임이 있는 측으로부터 명시적인 허가를 받지 않고 이 장치를 개조하거나 변경하는 경우 사용 자의 장치 작동 권한이 무효화될 수 있습니다. 참고: 이 장비는 FCC 규정 제15부에 따라 시험을 거쳤으며 클래스 A 디지털 장치 조건에 부합합니다. 이 규정은 주 거 지역에서 이 장비를 설치하는 경우 위험한 간섭으로부터 보호하기 위한 것입니다. 이 장비는 무선 주파수 에너 지를 발생, 사용, 방출할 수 있으며 지시 사항에 따라 설치 및 사용하지 않는 경우 무선 통신에 대한 유해한 간섭을 일으킬 수 있습니다. 단, 특정 설치 조건의 경우 지시 사항에 따라 설치 및 사용하는 경우에도 간섭이 발생할 수 있습니다. 이 장비로 인 해 장비를 켜고 끌 때 라디오 또는 텔레비전 수신에 유해한 간섭이 발생하는 경우 다음과 같은 조치를 통해 간섭 을 교정해야 합니다.

• 수신 안테나의 방향을 바꾸거나 위치를 바꾸십시오.

• 장비와 수신기 사이의 간격을 늘리십시오.

• 수신기를 연결한 콘센트가 아닌 다른 콘센트에 이 장비를 연결하십시오.

• 대리점이나 라디오/TV 기술자의 도움을 받으십시오.150

AC 전원 스위치 이 버튼은 전원을 앰프에 공급하는 계전기를 작동시킵니다.

앰프에는 채널 당 5개의 앞면 패널 LED 표시등 - ACTIVE, DC,TEMP, SIGNAL, ACL

-이 있습니다. 이들 LED 표시등은 각 채널의 작동 상태를 알려주며, 비정상적인 작동 조건에 대한 경고를 표시합니다. ACTIVE LED Active LED는 채널 출력이 닫힌 상태 및 채널이 작동 중임을 표시합니다. 이 표시등은 정상 작동 상태에서 점등 되며 채널이 ACL

게인 감소 상태인 경우에도 점등 상태를 유지합니다. 이러한 보호 기능은 출력 계전기의 닫 힌 상태를 유지시켜 줍니다. Active LED가 꺼지면 출력 커넥터에서 신호가 발생하지 않습니다. DC LED 비정상적인 작동 조건의 경우 Pro-LITE

는 내장 앰프 보호 기능이 작동합니다. 앰프를 손상시킬 수 있는 환경인 경우 DC LED가 점등되며 앰프가 자동으로 다시 시작되어 해당 조건을 교정합니다. 앰프가 정상 작동 상태로 돌아오지 않는 경우 현지 공인 서비스 센터에 연락하십시오. TEMP LED 불안정한 온도 조건인 경우 앰프 보호 기능이 활성화되어 해당 채널을 끕니다. Temp LED는 안전한 작동 온도가 될 때까지 계속 점등 상태를 유지합니다. SIGNAL LED 채널에서 4볼트 RMS 이상이 출력 신호가 발생하는 경우 LED 등이 켜집니다(입력부에서 0.1볼트 이상, 0dB 감 쇠 및 x40 볼트 게인). 이 신호는 앰프를 통해 신호가 도달하여 증폭되었는지 여부를 알려줍니다. ACL

(Automatic Clip Limiting: 자동 클립 제한) LED 채널 ACL

LED는 클리핑이 시작되는 경우 점등됩니다. LED들이 간헐적으로 빠르게 점멸하는 경우 채널이 클립 임계점에 있음을 의미합니다. 지속적으로 밝게 점등되면 앰프가 클립 제한 상태이거나 심하게 잘린 파형이 스피커에 전달되지 않도록 게인을 감소시키고 있음을 의미합니다. 자세한 내용은 ‘자동 클립 제한’ 부분을 참조하십시오. 최초 작동 시간 동안 ACL

LED가 점등되어 게인 감소 회로 활성화 여부를 표시합니다. 이를 통해 스피커 계전기가 닫힌 경우 돌발 신호의 발생을 방지합니다.

가능하면 항상 감쇠기를 시계 방향으로 최대한 돌려서 최적의 시스템 헤드룸을 유지해야 합니다. 입력 감쇠 기 조절 장치들은 앞면 패널에 있으며(하나는 채널 A, 하나는 채널 B), 모든 모드에서 각각의 해당 앰프 채널 의 게인을 조절합니다. 표준 전압 게인 및 입력 감도에 관한 내용은 이 설명서 끝부분의 사양에서 확인하십

AC 전원 연결부 lEC 전원 코드 콘센트로서 장치에 AC 전원을 공급합니다. 전원 코드를 이 커넥터에 연결해서 장치에 전원을 공급합니다. 라인 전압이 올바르지 않으면 장치가 손상을 입을 수 있습니다. (장치에 표시된 라인 전압을 확인하십시오). 120VAC Pro-LITE

7.5에는 전원 코드 고정 클램프가 있습니다. 기기에 있는 접지 핀을 절대로 제거하지 마십시오. 접지 핀은 사용자의 안전을 위한 부품입니다. 사용하는 콘센트에 접지 핀이 없는 경우 적당한 접지 어댑터를 사용해야 하며 여분의 와이어로 적절히 접지해야 합니다. 감전이나 화재 위험을 방지하려면 반드시 앰프를 비롯한 모든 관련 장비를 올바르게 접지해야 합니다.

모든 모델에는 채널 당 4극 트위스트 록(twist lock) 출력 커넥터가 구비되어 있습니다. 채널 A 출력부는 CH A 1 + Pos(양극) / 1- Neg(음극) 및 채널 B 2 + Pos(양극) / 2- Neg(음극) 으로 4 컨덕터 스피커 케이블을 사용할 수 있습니다.

입력부는 앰프 뒷면의 3-핀 XLR(핀 2+) 또는 6.3mm 플러그 콤비네이션 커넥터를 통해 연결할 수 있습니다. 입력부는 능동 밸런스를 유지합니다. THRU/OUT 잭 이 1/4” 잭은 관련 채널에서 발생한 병렬 출력 신호를 이 앰프 및 추가적인 전원 앰프 입력부에 전달합니다.

HIGH PASS 이 위치에서 해당 채널의 HIGH PASS필터가 활성화됩니다. 이 필터는 관련 앰프 채널로 전송되는 100Hz 이상의 주파수를 제한합니다. 별도의 서브우퍼 캐비닛을 사용하는 경우 이 위치는 중-고 주파수 스피커가 HIGH PASS 스위치와 관련된 채널과 연결되어 있음을 의미합니다. FULL RANGE 이름이 의미하는 바와 같이 이 스위치가 최대 범위(Full Range) 위치에 있는 경우 모든 주파수가 앰프에

일반적으로 풀 레인지 스피커 케이스를 앰프 출력에 연결하는 경우 사용합니다. SUBWOOFER 이 위치에서 해당 채널의 LOW PASS필터가 활성화됩니다. 이 필터는 관련 앰프 채널로 전송되는 100Hz 미만의 주파수를 제한합니다. 별도의 서브우퍼 캐비닛을 사용하는 경우 이 위치는 서브우퍼 스피커 캐비닛이 서브우퍼 스위치와 관련된 채널과 연결되어 있음을 의미합니다.

이름이 의미하는 바와 같이 Pro-LITE

DSP는 첨단 디지털 신호 프로세스를 이용합니다. DSP는 가장 효율적이면서도 사용 이 매우 간편한 기기입니다. 혁신적인 고유의 저음 향상 프로세스를 사용하는 Pro-LITE

DSP는 다른 모든 파워 앰프에 필 요한 출력의 일부를 이용해서 모든 시스템의 저음 인식 수준을 크게 개선시킨 제품입니다. 앰프를 통해 신호를 전송하기 전에 이 제품에 해당하는 AC 전압이 공급되고 있는지 확인해야 합니다. 해당 전압은 앰프 뒷면 패널의 IEC 라인(전원) 코드 옆에 인쇄되어 있습니다. 각 제품의 기능은 번호가 부여되어 있습니다. 번호 옆의 구체적인 기능을 찾아 보려면 이 설명서 의 앞면 패널 그림을 참조하십시오. 사람 및 앰프의 안전을 위해 이 안내서를 주의해서 읽어 주시기 바랍니다.

경고: 앰프에 신호를 전송하기 전에 DSP 설정을 확인하십시오. 잘못된 설정에 의해 스피커 케이스가 손상될 수

환기: 적절한 환기를 위해 가연성 표면과 최소 30.5cm(12인치)의 간격을 두십시오. 환기구들이 막히지 않도록 해야 하며 기기 내에서 공기가 원활한 흐름을 유지할 수 있도록 해야 합니다. 경고: 규제 준수 책임이 있는 측으로부터 명시적인 허가를 받지 않고 이 장치를 개조하거나 변경하는 경우 사용자 의 장치 작동 권한이 무효화될 수 있습니다. 참고: 이 장비는 FCC 규정 제15부에 따라 시험을 거쳤으며 클래스 A 디지털 장치 조건에 부합합니다. 이 규정은 주 거 지역에서 이 장비를 설치하는 경우 위험한 간섭으로부터 보호하기 위한 것입니다. 이 장비는 무선 주파수 에너 지를 발생, 사용, 방출할 수 있으며 지시 사항에 따라 설치 및 사용하지 않는 경우 무선 통신에 대한 유해한 간섭을 일으킬 수 있습니다. 단, 특정 설치 조건의 경우 지시 사항에 따라 설치 및 사용하는 경우에도 간섭이 발생할 수 있습니다. 이 장비로 인 해 장비를 켜고 끌 때 라디오 또는 텔레비전 수신에 유해한 간섭이 발생하는 경우 다음과 같은 조치를 통해 간섭 을 교정해야 합니다.

• 수신 안테나의 방향을 바꾸거나 위치를 바꾸십시오.

• 장비와 수신기 사이의 간격을 늘리십시오.

• 수신기를 연결한 콘센트가 아닌 다른 콘센트에 이 장비를 연결하십시오.

• 대리점이나 라디오/TV 기술자의 도움을 받으십시오. Pro-LITE

• 콤비네이션 XLR 1/4” 입력 장치

• 4극 트위스트 록(4 pole twist lock) 출력 커넥터

• 각 채널에 독립적인 신호 전달용 1/4” 잭 제공

• 채널 당 4개 주파대의 파라메트릭 이퀄라이제이션

• 조절 가능한 크로스오버(Crossover)

AC 전원 스위치 이 스위치는 전원을 앰프에 공급하는 계전기를 작동시킵니다. LCD 화면 청색의 백라이트 LCD 화면

앰프에는 채널 당 5개의 앞면 패널 LED 표시등 - ACTIVE, DC,TEMP, SIGNAL, ACL

-이 있습니다. 이들 LED 표 시등은 각 채널의 작동 상태를 알려주며, 비정상적인 작동 조건에 대한 경고를 표시합니다. ACTIVE LED Active LED는 채널 출력이 닫힌 상태 및 채널이 작동 중임을 표시합니다. 이 표시등은 정상 작동 상태에서 점등되며 채 널이 ACL

이득 감소 상태인 경우에도 점등 상태를 유지합니다. 이러한 보호 기능은 출력 계전기의 닫힌 상태를 유지 시켜 줍니다. Active LED가 꺼지면 출력 커넥터에서 신호가 발생하지 않습니다. DC LED 비정상적인 작동 조건의 경우 Pro-LITE

는 내장 앰프 보호 기능이 작동합니다. 앰프를 손상시킬 수 있는 환경인 경우 DC LED가 점등되며 앰프가 자동으로 다시 시작되어 해당 조건을 교정합니다. 앰프가 정상 작동 상태로 돌아오지 않는 경우 현지 공인 서비스 센터에 연락하십시오. TEMP LED 불안정한 온도 조건인 경우 앰프 보호 기능이 활성화되어 해당 채널을 끕니다. Temp LED는 안전한 작동 온도가 될 때까 지 계속 점등 상태를 유지합니다. SIGNAL LED 채널에서 4볼트 RMS 이상이 출력 신호가 발생하는 경우 LED 등이 켜집니다(입력부에서 0.1볼트 이상, 0dB 감쇠 및 x40 볼트 게인). 이 신호는 앰프를 통해 신호가 도달하여 증폭되었는지 여부를 알려줍니다. ACL

(Automatic Clip Limiting: 자동 클립 제한) LED 채널 ACL

LED는 클리핑이 시작되는 경우 점등됩니다. LED들이 간헐적으로 빠르게 점멸하는 경우 채널이 클립 임계점 에 있음을 의미합니다. 지속적으로 밝게 점등되면 앰프가 클립 제한 상태이거나 심하게 잘린 파형이 스피커에 전달되지 않도록 게인을 감소시키고 있음을 의미합니다. 최초 작동 시간 동안 ACL

LED가 점등되어 게인 감소 회로 활성화 여부 를 표시합니다. 이를 통해 스피커 계전기가 닫힌 경우 돌발 신호의 발생을 방지합니다.

가능하면 항상 감쇠기를 시계 방향으로 최대한 돌려서 최적의 시스템 헤드룸을 유지해야 합니다. 입력 감쇠기 조절 장 치들은 앞면 패널에 있으며(하나는 채널 A, 하나는 채널 B), 모든 모드에서 각각의 해당 앰프 채널의 게인을 조절합니다. 표준 전압 게인 및 입력 감도에 관한 내용은 이 설명서 끝부분의 사양에서 확인하십시오.

AC 전원 연결부 lEC 전원 코드 콘센트로서 기기에 AC 전원을 공급합니다. 전원 코드를 이 커넥터에 연결해서 기기에 전원을 공급합니다. 라인 전압이 올바르지 않으면 장치가 손상을 입을 수 있습니다. (장치에 표시된 라인 전압을 확인

기기에 있는 접지 핀을 절대로 제거하지 마십시오. 접지 핀은 사용자의 안전을 위한 부품입니다. 사용하는 콘센 트에 접지 핀이 없을 경우에는 적당한 접지 어댑터를 사용해야 하며 여분의 와이어를 사용해 적절히 접지해야 합니다. 감전 사고를 방지하려면 항상 앰프를 포함한 모든 장비가 올바르게 접지되어 있는지 확인하십시오.

입력부는 앰프 뒷면의 3-핀 XLR(핀 2+) 또는 6.3mm 플러그 콤비네이션 커넥터를 통해 연결할 수 있습니다. 입력부는 능동 밸런스를 유지합니다. 입력 과부하 포인트는 거의 모든 신호 발생원의 최대 출력 레벨을 수용 할 수 있을 정도로 충분히 높습니다.

모든 모델에는 채널 당 4극 트위스트 록(twist lock) 출력 커넥터가 구비되어 있습니다. 채널 A 출력부는 CH A 1 + Pos(양극) / 1- Neg(음극) 및 채널 B 2 + Pos(양극) / 2- Neg(음극) 으로 4 컨덕터 스피커 케이블을 사용할 수 있

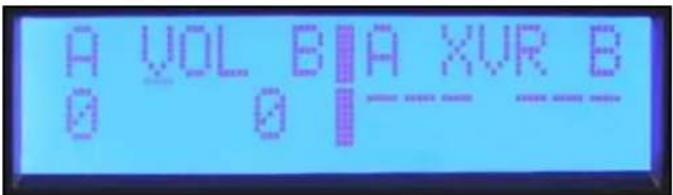

화면이 표시되면 DSP 프로세서를 조정할 수 있 습니다. 인코더를 누르면 기본 메뉴가 나타납니다.

화면 오른쪽의 인코더 손잡이는 DSP 기능을 탐색하고 제어 하는데 사용합니다. 화면 왼쪽에 있는 채널 A 및 채널 B 조 절기들도 인코더이기는 하나 이들 조절기는 각 채널의 입력 게인 조절에만 사용합니다. 화면 오른쪽에 있는 인코더 손잡 이를 돌리면 화면을 스크롤할 수 있습니다. 기본 메뉴 선택 사항 기본 메뉴에서 편집 기능을 선택할 수 있으며 어떤 프로세스가 활성화되어 있는지 신속하게 확인할 수 있습니다. 왼쪽부터 오른쪽으로 선택할 수 있 는 메뉴는 Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory, Lock입니다.156

기본 메뉴에서 항목을 선택하려면 커서가 원하는 항목을 표 시할 때까지 인코더를 돌립니다. 인코더를 눌러서 해당 프로 세스 기능의 하위 메뉴 조정 화면을 표시하십시오. 프로세 스 기능 하위 메뉴가 나타나면 하위 메뉴 화면을 스크롤할 수 있는 화면이 왼쪽 상단 모서리에 커서가 표시됩니다. 파라미터를 편집하려면 인코더를 눌러서 커서를 화면 상의 원하는 파라미터까지 이동시킵니다. 인코더를 돌린 후 해당 파라미터를 조정합니다. 다른 화면을 스크롤하려면 인코더 를 눌러서 커서를 화면 왼쪽 상단 모서리로 돌아오게 합니 다. 그러면 하위 메뉴 화면을 스크롤할 수 있습니다. 현재의 게인 설정은 항상 기본 메뉴 화면에서 이용할 수 있 습니다. 앞면 패널의 전용 인코더는 스테레오 모드 및 모노 모드에서 채널 A 및 채널 B를 조정하는데

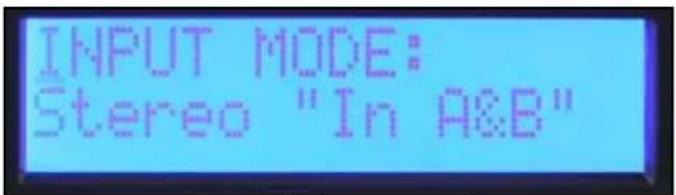

입력 모드가 브리지로 설정되어 있는 경우 채널 B가 비활성 화되며 볼륨은 “na”(해당 없음)으로 표시됩니다. 스테레오: 입력 A 및 B가 출력 A 및 B와 연결됩니다. 모노: 입력 A가 출력 A와 B를 모두 공급합니다.

DSP를 리셋하고 편집 내용을 버리려면 하위 메뉴에서 “Discard and Exit”를 선택해서 하위 메뉴에 들어간 후 작성한 편집 내용을 삭제합니다. 대부분의 프로세스 하위 메뉴에서 마지막 화면은 “Save and Exit”입니다 이 화면에서 인코더를 눌러서 편집 내용을 저장 한 후 기본 메뉴로 돌아옵니다. 참고: “저장하고 나가기”를 선택한 후 기본 메뉴로 돌아가기 전에는 변경 내용이 저장되지 않습니다. 하위 메뉴에서 편집 하는 동안 앰프를 끄면 “Discard and Exit”와 같은 결과가

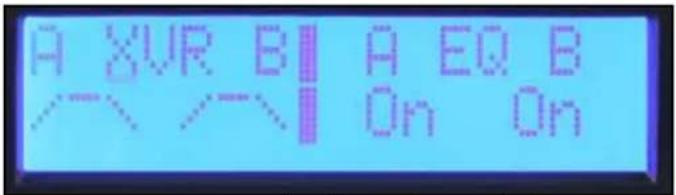

“XOVER” 하위 메뉴에서는 세 가지 방법으로 밴드-패스 필 터를 설정할 수 있습니다. “BP Filters Independently”를 선택 하면 채널 A 및 채널 B 하이패스 및 로우패스 필터를 개별 적으로 설정할 수 있습니다. 스테레오 시스템에서 앰프를 사용하는 경우 두 개 채널 모 두 동일하게 설정하고자 하는 경우 “Channel B=A”를 선택 하면 두 개 채널이 한 번에 모두 설정됩니다. 채널 A용 필터 설정 내용이 채널 B에도 적용됩니다. 앰프 채널들 사이에 크로스오버를 생성하는 경우 “X-over Freq A Lows B Highs”를 선택하면 조절 장치에 대한 한 개의 조합을 이용해서 크로스오버 주파수와 필터 유형을 설정할 수 있습니다. 크로서오버 화면, 하이패스 및 로우패스 화면 에서 설정할 수 있습니

하위 메뉴의 다른 기능들과는 달리 입력 모드에서는 “Save and Apply”를 선택한 후 기본 메뉴로 돌아오기 전까지 변경

설정: 크로스오버 주파수 A 로우패스 및 B

설정: BP 필터 채널 B=A 화면 설정: BP 필터 개별 설정 화면

크로스오버/밴드-패스 필터 및 극성 하이패스 및 로우패스 필터에 사용할 수 있는 필터 유형은 다음과 같습니다. Off 필터 없음 BW-12 dB Butterworth 필터 – 옥타브 슬로프 당 12dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스밴드에서 정주파수 응답 발생. BW-18 dB Butterworth 필터 – 옥타브 슬로프 당 18dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스밴드에서 정주파수 응답 발생. BW-24 dB Butterworth 필터 – 옥타브 슬로프 당 24dB. 코너 주파수에서 -3dB. Butterworth 필터는 패스밴드에서 정주파수 응답 발생. LR-24 dB Linkwitz-Riley필터 – 옥타브 슬로프 당 24dB. 코너 주파수에서 -6dB. LR는 코너 주파수에서 정주파수 응답 결합. 일반적으로 모든 스피커에는 하이패스 필터를 사용하는 것이 좋습니다.158

출력 극성은 둘 중 어느 채널에서도 전환시킬 수 있습니다. 극성 화면에서 Normal(정상) 또는 Invert(전환)을 선택합니 다. 옥타브 필터 당 12dB로 크로스오버를 생성한 경우 고주 파 출력을 전환해서 크로스오버 주파수에 적절한 상 관계를 유지해야 할 수도 있습니다. 멀티웨이 시스템의 한 개 채널 에 대한 극성을 일시적으로 전환시키면 드라이버 할당 지연 설정에 도움이 될 수 있습니다. 크로스오버 주파수에서 취소 지연을 조정할 수도 있습니다. 작업을 완료한 후에는 출력 극성 화면에서 극성을 정상으로 다시 전환해야 한다는 사실 을 기억해야 합니다. 기본 메뉴로 돌아가려면 Discard and Exit 또는 Save and Exit을

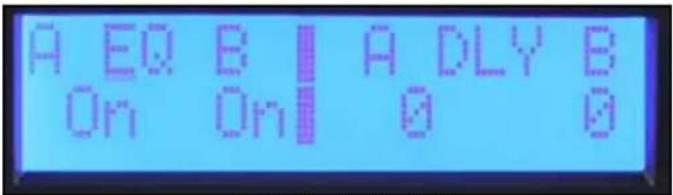

DSP는 각 채널마다 EQ, Waves

개선 및 horn EQ에 대해 다섯 가지 대역을 제공합니다. EQ 하위 메뉴의 첫 번째 화면은 우회 화면입니다. 각각의 채널을 별도로 우회시키거나 A&B를 함께 우회시킬 수 있습니다. 변 경을 원하는 파라미터에 커서가 위치할 때까지 인코더를 누른 후 인코더를 돌려서 우회 모드를 변경하면 됩니다. 작업을 완 료한 후 커서를 눌러서 왼쪽 상단 모서리에 다시 위치시킨 후 다른 화면으로 스크롤할 수 있습니다. EQ 하위 메뉴의 첫 번째 화면은 우회 화면입니다. 각각의 채 널을 별도로 우회시키거나 A&B를 함께 우회시킬 수 있습니 다. 변경을 원하는 파라미터에 커서가 위치할 때까지 인코더 를 누른 후 인코더를 돌려서 우회 모드를 변경하면 됩니다. 작업을 완료한 후 커서를 눌러서 왼쪽 상

위치시킨 후 다른 화면으로 스크롤할 수 있습니다. MaxxBass

향상 시스템은 각 채널의 하이패스 필터와 함께 작 용하여 스피커가 처리할 수 있는 주파수 범위의 우회 에너지 를 생산합니다. MaxxBass

각 채널에 사용하는 파라미터 EQ에는 다섯 개의 대역이 제공 됩니다. 주파수는 1/12 옥타브 주파수 단위로 설정할 수 있습 니다. 필터 대역폭은은 옥타브 단위로 설정하여 화면에 표시할 수 있습니다. 레벨은 +/- 15dB 범위에서 조절할 수 있습니다. 인 코더를 눌러서 조절하고자 하는 파라미터를 선택합니다. 작업 을 완료한 후 커서를 눌러서 왼쪽 상단 모서리에 다시 위치시 킨 후 다른 화면으로 스크롤할 수 있습니다. Horn EQ는 고주파수에 때때로 필요한 옥타브 고주파수 당 6dB을 공급합니다. 주파수 조절기로 필터의 저주파수를 설

기본 메뉴로 돌아가려면 Discard and Exit 또는 Save and Exit을

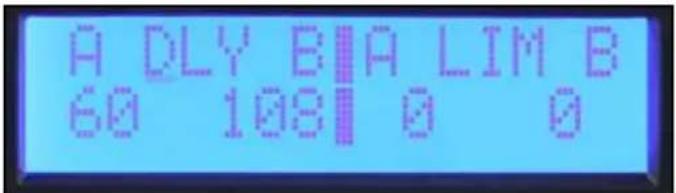

딜레이 기능은 스피커 내의 드라이버를 조정하거나 발코니 아 래에 설치된 보조 스피커 등의 딜레이에 사용합니다. 짧은 딜 레이 역시 기본 스피커의 지 연에 사용하여 드럼이나 베이스 기타에 맞도록 할 수 있습니다. 각 채널에서 총 125mS의 딜 레이를 사용할 수 있습니다. 드라이버 정렬에 41.67uS 단위로 5mS의 딜레이를 사용할 수 있습니다. 시스템 정렬에는 1uS 단 위로 120mS의 딜레이를 사용할 수 있습니다. 이들 지연 시간 은 시스템 정렬 딜레이를 조절하는 경우 드라이버 정렬 오프 셋을 유지할 수 있도록 개별적으로 설정할 수 있습니다. 딜레이 하위 메뉴의 첫 번째 화면에서 딜레이를 개별적으로 설정하거나 B=A가 되도록 설정하도록 결정할 수 있습니다. 이 선택 내용은 1mS 단계의 시스템 지연에만 적용되며 드라이버 정렬 딜레이를 개별적으로 설정해야 합니다. Pro-LITE

DSP 앰프는 시스템 지연에 대해 지연 거리를 미터와 피트 단위로 표시하고 드라이버 지연에 대해서는 센티미터와 인치 단위로

파라미터 EQ 화면 Horn EQ 화면 시스템 (mS) 지연 화면 드라이버 정렬(uS) 화면

DSP에는 각 채널에 대해 리미터(제한기)를 사용할 수 있습니다. 이들 리미터는 파워 앰프 입력부의 신호 수준을 제한합니다. 제한 발생값은 0에서 시작해서 -1dB 단위로 조절 하여 최대 출력을 줄일 수 있습니다. Pro-LITE

DSP는 대부분 의 다른 앰프들과 마찬가지로 최대 출력이 라인 전압과 부하 임피던스에 따라 달라집니다. 부하 조건에 따라 출력을 줄이기 전에 최대 3dB까지 리미터를 줄여야 할 수도 있습니다. 리미터 화면160

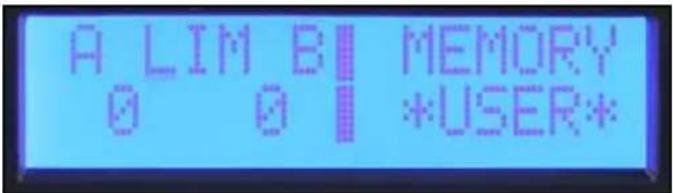

Memory Operation 하위 메뉴에서 “Save Settings”를 선택합니

네 개의 프리셋 위치 중 하나를 선택합니다. 커서를 돌려서 이 름을 편집한 후 인코더를 눌러서 다음 위치로 이동합니다. 작 업을 마칠 때까지 계속 진행합니다. 같은 이름을 계속 사용하 려면 인코더를 여섯 번 눌러서 이름 편집 화면으로 이동합니

저장 위치를 선택해서 프리셋 이름을 지정하면 저장 내용을 완 료할 것인지 묻는 ‘예/아니요’ 화면이 표시됩니다. Memory Operation 하위 메뉴에서 “Recall Settings”를 선택

불러올 프리셋 번호를 선택하거나 공장 설정 값을 선택합니 다. 공장 설정값은 저장 기능과 마찬가지로 이 옵션은 불러 오기 옵션을 완료하지 않고 화면에서 빠져 나옵니다. Pro-LITE

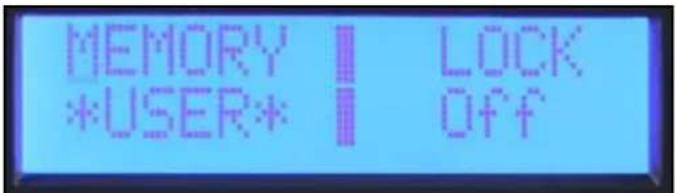

DSP 보안 잠금 기능을 이용해서 선택된 조절 장치를 잠궈서 무단으로 조정하는 행위를 방지할 수 있습니다. 잠금 기 능에는 4자리 숫자의 암호를 사용해야 합니다. 하위 메뉴로 이동하는 경우 이 암호를 반드시 입력해야 편집 기능에 일시적으로 접근할 수 있습니다. 잠금 기능은 기본 메뉴로 돌아오거나 기기의 전원을 끄는 경우 항상 다시 시작됩니다. 전원이 꺼지면 모든 편집 기능이 잠깁니다. 참고: 반드시 암호를 메모해 두십시오. 암호를 분실한 경우 고객 서비스 센터에 연락하십시오. Pro-LITE

앰프에서는 다음과 같은 세 가지 잠금 방법을 사용할 수 있습니다. Off 암호 없이 모든 설정을 조정할 수 있습니다. All Except Volume 볼륨을 제외한 모든 편집 하위 메뉴에 대해 암호를 입력해야 합니다. All with Volume 볼륨을 포함한 모든 편집 하위 메뉴에 대해 암호를 입력해야 합니다. Pro-LITE

에는 설정 내용을 저장하고 불러올 수 있는 네 개의 메모리 위치를 갖추고 있습니다. 각 위치에는 6개의 문자로 구성된 이름을 배정하여 파일을 식별합니다. 현재 활성화된 프리셋의 이름은 기본 메뉴 “Memory” 화면에도 표시됩니다.

정격 와트 2ch x 2옴 4800와트 20ms 반복 버스트 / 3790와트 1% THD 양 채널 - @ 1kHz. 정격 와트 2ch x 4옴 2810와트 20ms 반복 버스트 / 2450와트 1% THD / 2030와트 0.15% THD, 양 채널 - @ 1kHz. 정격 와트 2ch x 8옴 1550와트 20ms 반복 버스트 / 1425와트 1% THD / 1200와트 0.15% THD, 양 채널 - @ 1kHz. 최소 임피던스 2옴 최대 RMS 전압 진동 124볼트 주파수 응답 20Hz - 25kHz; +0dB, -3dB 20Hz - 20kHz 2ch x 2옴 <0.5% @3390와트 20Hz - 4kHz, 20kHz에서 3100와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch

4옴 <0.15% @1850와트 20Hz - 4kHz, 양 채널의 경우. 20Hz - 20kHz 2ch x 8옴 <0.15% @1170와트 20Hz - 4kHz, 양 채널의 경우. 입력 CMRR > - 75dB @ 1 kHz. 전압 게인 x 40 (+32dB) Crossover 100Hz 전환 가능, 채널 당 2순위 하이패스 및 3순위 로우패스. Crosstalk > -60dB @ 1kHz @ 1000와트 전력@ 8옴. 험(Hum) 및 노이즈 > -100dB, “A” 가중 정격 전력 @ 4옴. 슬루율 > 12V/μs 댐핑 팩터(8옴) > 200:1 @ 20Hz - 1kHz @ 8 ohms 위상 응답 +15 ~ -85도, 20Hz ~ 20kHz 입력 감도 2.25볼트 +/- 3% - 1kHz 4옴 정격

력, 2.2볼트 +/- 3% - 1kHz 2옴 정격 전력 입력 임피던스 20킬로옴, 평형 및10킬로옴 불평형. 전류 요구량 @ 1/8 - VA(와트) 2210 (1440) @ 2옴, 1550 (950) @ 4옴, 985 (560) @ 8옴 전류 요구량 @ 1/3 - VA(와트) 4260 (3150) @ 2옴, 3120 (2160) @ 4옴, 1890 (1200) @ 8옴 유휴상태 소모량 250VA, 120와트. 냉각 3개의 온도식 가변 속도 팬. 조절 장치 2개의 앞면 패널 감쇠기, 크로스오버 선택 스위치 - HPF, Normal 및 LPF용 LED 표시등 채널 당 LED 표시기 5개: Active, Signal, ACL, Temperature 및 DC 보호 열, DC, 아음속, 잘못된 부하, 과다 및 과

커넥터 입력: 듀얼 콤비네이션 1/4” XLR, 출력: Dual 1/4”, 1개의 2-핀 및 1개의 4핀 트위스트 락 커넥터 구성 두께 0.062” 알루미늄 치수 앞면 패널 뒤 3.5”x19”x 17” + 0.6” 핸들 순중량 6.61kg (14.6파운드*) 총중량 8.34kg (14.6파운드) BW에 의한 정격 출력 판독값: 20 Hz ~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임. 2 옴의 정상 상태 사인파 출력은 회로차단기에 의한 시간 제한 조건 적용. 브릿지 운용 불가능. *순중량에는 전원 코드 제외.162

정격 와트 2ch x 2옴 3300와트 20ms 반복 버스트 / 2600와트 1% THD 양 채널 - @ 1kHz. 정격 와트 2ch x 4옴 2025와트 20ms 반복 버스트 / 1725와트 1% THD / 1500와트 0.2% THD, 양 채널 - @ 1kHz. 정격 와트 2ch x 8옴 1175와트 20ms 반복 버스트 / 1000와트 1% THD / 825와트 0.2% THD, 양 채널 - @ 1kHz. 최소 임피던스 2옴 최대 RMS 전압 진동 105볼트 주파수 응답 20Hz - 22kHz; +/-0.5dB @ 1와트. 20Hz - 20kHz 2ch x 2옴 <0.5% @2250와트 20Hz - 4kHz, 20kHz에서 1650와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch

4옴 <0.15% @1400와트 20Hz - 10kHz, 20kHz에서 1350와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch x 8옴 <0.15% @860와트 20Hz - 4kHz, 20kHz에서 1000와트까지 증가, 양 채널의 경우. 입력 CMRR > - 75dB @ 1 kHz. 전압 게인 x 40 (+32dB) Crossover 100Hz 전환 가능, 채널 당 2순위 하이패스 및 3순위 로우패스. Crosstalk > -60dB @ 1kHz @ 700와트 파워@ 8옴. 험(Hum) 및 노이즈 > -105dB, “A” 가중 정격 전력 @ 4옴. 슬루율 > 12V/μs 댐핑 팩터(8옴) > 210:1 @ 20Hz - 1kHz @ 8 ohms 위상 응답 +5 ~ -91도, 20Hz ~ 20kHz 입력 감도 1.95볼트 +/- 3% - 1kHz 4옴 정격 전력, 1.83볼트 +/- 3% - 1kHz 2옴 정격 전력 입력 임피던스 20킬로옴, 평형 및10킬로옴 불평형. 전류 요구량 @ 1/8 - VA(와트) 1435 (890) @ 2옴, 920 (525) @ 4옴, 625 (335) @ 8옴 전류 요구량 @ 1/3 - VA(와트) 3050 (2155) @ 2옴, 1880 (1200) @ 4옴, 1200 (715) @ 8옴 유휴상태 소모량 195VA, 90와트. 냉각 3개의 온도식 가변 속도 팬. 조절 장치 2개의 앞면 패널 감쇠기, 크로스오버 선택 스위치 - HPF, Normal 및 LPF용 LED 표시등 채널 당 LED 표시기 5개: Active, Signal, ACL, Temperatu

e 및 DC 보호 열, DC, 아음속, 잘못된 부하, 과다 및 과소 전압 커넥터 입력: 듀얼 콤비네이션 1/4” XLR, 출력: Dual 1/4”, 1개의 2-핀 및 1개의 4핀 트위스트 락 커넥터 구성 두께 0.062” 알루미늄 치수 앞면 패널 뒤 3.5”x19”x 17” + 0.6” 핸들 순중량 6.2kg (13.6파운드*) 총중량 7.9kg (17.4파운드) BW에 의한 정격 출력 판독값: 20 Hz ~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임. 2 옴의 정상 상태 사인파 출력은 회로차단기에 의한 시간 제한 조건 적용. 브릿지 운용 불가능. *순중량에는 전원 코드 제외.163

정격 와트 2ch x 2옴 4780와트 20ms 반복 버스트 / 3740와트 1% THD 양 채널 - @ 1kHz. 정격 와트 2ch x 4옴 2810와트 20ms 반복 버스트 / 2475와트 1% THD / 2160와트 0.2% THD, 양 채널 - @ 1kHz. 정격 와트 2ch x 8옴 1550와트 20ms 반복 버스트 / 1475와트 1% THD / 1270와트 0.2% THD, 양 채널 - @ 1kHz. 최소 임피던스 2옴 최대 RMS 전압 진동 124볼트 주파수 응답 20Hz - 25kHz; +0dB, -3dB 20Hz - 20kHz 2ch x 2옴 <0.5% @3390와트 20Hz - 4kHz, 20kHz에서 2000와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch x

옴 <0.15% @2000와트 20Hz - 4kHz, 양 채널의 경우. 20Hz - 20kHz 2ch x 8옴 <0.15% @1150와트 20Hz - 4kHz, 양 채널의 경우. 입력 CMRR > - 75dB @ 1 kHz. 전압 게인 x 70 (+37dB) Crossover 채널 당 조절 가능한 하이패스 및 로우패스 필터 필터 유형:12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth 및 24dB/oct 4th order Linkwitz-Riley Crosstalk > -60dB @ 1kHz @ 1000와트 파워@ 8옴. 험(Hum) 및 노이즈 > -96dB, “A” 가중 정격 전력 @ 4옴. 슬루율 > 12V/μs 댐핑 팩터(8

) > 200:1 @ 20Hz - 1kHz @ 8 ohms 입력 감도 1.340볼트 +/- 3% - 1kHz 4옴 정격 전력, 1.250볼트 +/- 3% - 1kHz 2옴 정격 전력 입력 임피던스 12킬로옴, 평형 및10킬로옴 불평형. 전류 요구량 @ 1/8 - VA(와트) 2210 (1440) @ 2옴, 1550 (950) @ 4옴, 985 (560) @ 8옴 전류 요구량 @ 1/3 - VA(와트) 4260 (3150) @ 2옴, 3120 (2160) @ 4옴, 1890 (1200) @ 8옴 유휴상태 소모량 250VA, 120와트. 냉각 3개의 온도식 가변 속도 팬. 조절 장치 2개의 앞면 패널 감쇠기, 푸시 버튼 탐색 인코더 - 입력 모드, 파라미터 EQ, HPF, Normal 및 LPF

크로스오버 선택 스위치에 사용되는 LCD 화면 탐색에 사용 LED 표시등 채널 당 LED 표시기 5개: Active, Signal, ACL, Temperature 및 DC 보호 열, DC, 아음속, 잘못된 부하, 과다 및 과소 전압

커넥터 입력: 듀얼 콤비네이션 1/4” XLR, 출력: 두개의 숫놈 XLR 입력, 1개의 2-핀 및 1개의 4핀 트위스

구성 두께 0.062” 알루미늄 치수 앞면 패널 뒤 3.5”x19”x 17.25” + 0.75” 핸들 순중량 6.9kg (15.2파운드*) 총중량 8.6kg (19.0파운드) BW에 의한 정격 출력 판독값: 20 Hz ~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서 판독한 결과임.

0.2 옴의 정상 상태 사인파 출력은 회로

단기에 의한 시간 제한 조건 적용. 브릿지 운용 불가능. *순중량에는 전원 코드 제외.164

정격 와트 2ch x 2옴 3300와트 20ms 반복 버스트 / 2600와트 1% THD 양 채널 - @ 1kHz. 정격 와트 2ch x 4옴 2000와트 20ms 반복 버스트 / 1700와트 1% THD / 1500와트 0.2% THD, 양 채널 - @ 1kHz. 정격 와트 2ch x 8옴 1175와트 20ms 반복 버스트 / 1000와트 1% THD / 825와트 0.2% THD, 양 채널 - @ 1kHz. 최소 임피던스 2옴 최대 RMS 전압 진동 100볼트 주파수 응답 20Hz - 22kHz; +/-0.5dB @ 1와트. 20Hz - 20kHz 2ch x 2옴 <0.5% @2250와트 20Hz - 4kHz, 20kHz에서 1650와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch x 4옴 <0.15% @1400와트 20Hz - 10kHz, 20kHz에서 1350와트까지 감소, 양 채널의 경우. 20Hz - 20kHz 2ch x 8옴 <0.15% @830와트 20Hz - 4kHz, 20kHz에서 1000와트까지 증가, 양 채널의 경우. 입력 CMRR > - 75dB @ 1 kHz. 전압 게인 x 70 (+37dB) Crossover 채널 당 조절 가능한 하이패스 및 로우패스 필터 필터 유형: 12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth 및 24dB/oct 4th order Linkwitz-Riley Crosstalk > -60dB @ 1kHz @ 700와트 파워@ 8옴. 험(Hum) 및 노이즈 > -

6dB, “A” 가중 정격 전력 @ 4옴. 슬루율 > 12V/μs 댐핑 팩터(8옴) > 210:1 @ 20Hz - 1kHz @ 8 ohms 입력 감도 1.11볼트 +/- 3% - 1kHz 4옴 정격 전력, 1.04볼트 +/- 3% - 1kHz 2옴 정격 전력 입력 임피던스 12킬로옴, 평형 및6킬로옴 불평형. 전류 요구량 @ 1/8 - VA(와트) 1435 (890) @ 2옴, 920 (525) @ 4옴, 625 (335) @ 8옴 전류 요구량 @ 1/3 - VA(와트) 3050 (2155) @ 2옴, 1880 (1200) @ 4옴, 1200 (715) @ 8옴 유휴상태 소모량 195VA, 90와트. 냉각 3개의 온도식 가변 속도 팬. 조절 장치 2개의 앞면 패널 감쇠기, 푸시 버튼 탐색 인코더 - 입력 모드, 파라미터 EQ, HPF, Normal 및 LPF 용 크로스오버 선택 스위치에 사용되는 LCD 화면 탐색에 사용 LED 표시등 채널 당 LED 표시기 5개: Active, Signal, ACL, Temperature 및 DC 보호 열, DC, 아음속, 잘못된 부하, 과다 및 과소 전압 커넥터 입력: 듀얼 콤비네이션 1/4” XLR, 출력: Dual 1/4”, 1개의 2-핀 및 1개의 4핀 트위스트 락 커넥터 구성 두께 0.062” 알루미늄 치수 앞면 패널 뒤 3.5”x19”x 17.25” + 0.75” 핸들 순중량 6.4kg (14.2파운드*) 총중량 8.2kg (18파운드) BW에 의한 정격 출력 판독값: 20 Hz ~ 22 kHz. 모든 출력 측정치는 120 VAC 또는 240VAC에서

2 옴의 정상 상태 사인파 출력은 회로차단기에 의한 시간 제한 조건 적용. 브릿지 운용 불가능. *순중량에는 전원 코드 제외.165 Notes:166 Notes:167 Notes:168 http://www.crestaudio.com Pro-LITE
