Intitulé	Description
Type de produit	Récepteur audio numérique
Puissance de sortie	7.5 Watts par canal
Connectivité	Entrées XLR, TRS, RCA
DSP intégré	Traitement numérique du signal pour une qualité audio améliorée
Utilisation recommandée	Idéal pour les installations audio professionnelles et les événements en direct
Maintenance	Vérifier régulièrement les connexions et nettoyer les entrées/sorties
Sécurité	Utiliser avec une alimentation appropriée et éviter l'exposition à l'humidité
Dimensions	Compact pour un montage facile
Poids	Léger pour un transport aisé
Garantie	Vérifier les conditions de garantie auprès du fournisseur

FOIRE AUX QUESTIONS - ProLITE 7.5 DSP PEAVEY

Comment réinitialiser le PEAVEY ProLITE 7.5 DSP ?

Pour réinitialiser le PEAVEY ProLITE 7.5 DSP, éteignez l'appareil, puis maintenez enfoncé le bouton 'Reset' tout en le rallumant. Relâchez le bouton lorsque l'écran affiche 'Réinitialisation réussie'.

Que faire si le son est distordu ?

Vérifiez les niveaux d'entrée et de sortie. Assurez-vous que le volume n'est pas trop élevé et que les câbles sont correctement connectés. Si le problème persiste, essayez de réinitialiser les paramètres DSP.

Comment mettre à jour le firmware du PEAVEY ProLITE 7.5 DSP ?

Téléchargez le dernier firmware depuis le site officiel de PEAVEY. Connectez le récepteur à votre ordinateur via USB, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Pourquoi le PEAVEY ProLITE 7.5 DSP ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Testez une autre prise électrique si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment connecter le PEAVEY ProLITE 7.5 DSP à un autre appareil ?

Utilisez un câble audio approprié pour connecter le PEAVEY ProLITE 7.5 DSP à l'appareil souhaité. Assurez-vous que les entrées et sorties sont compatibles. Consultez le manuel pour des instructions détaillées.

Que faire si l'appareil surchauffe ?

Assurez-vous que le récepteur est placé dans un endroit bien ventilé et qu'il n'est pas obstrué. Évitez de le couvrir ou de le placer à proximité de sources de chaleur. Si la surchauffe persiste, éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment ajuster les paramètres DSP ?

Accédez au menu des paramètres DSP via l'interface utilisateur. Utilisez les boutons de navigation pour sélectionner les réglages souhaités, puis ajustez-les en fonction de vos besoins. Consultez le manuel pour plus de détails sur les options disponibles.

Le PEAVEY ProLITE 7.5 DSP est-il compatible avec d'autres équipements audio ?

Oui, le PEAVEY ProLITE 7.5 DSP est conçu pour être compatible avec une variété d'équipements audio. Assurez-vous simplement de respecter les spécifications d'entrée et de sortie pour garantir le bon fonctionnement.

MODE D'EMPLOI ProLITE 7.5 DSP PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucune objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

Borne de terre de protection. L'appareil doit être connecté à une prise secteur avec une connexion à la terre.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilise pas cette unité proche de plans d'eau.
6. N'utilise qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez selon les instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
13. Il est conseillé de déconnecter du secteur libre et une unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agréé par le fabricant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
17. Note pour les Royaumes-Unis: Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit: a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.
18. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci. 1
19. L'interrupteur (on-off) dans cette unité ne casse pas les deux côtés du primaire principal. L'énergie hasardeuse peut être présente dans chassin que l'interruption (on-off) est dans le de la position. Le bouchon principal ou atelage d'appareil est utilisé comme le débrancher l'appareil restera facilement opérable.
20. Une exposition à des hauts niveaux sonores peut conduire à des dommages de l'écoute irreversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américain (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par Jour (heures)		Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1	1/2	102
1	105
	1/2	110
	1/4 ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ ces instructions!

Logo disponible dans l'année de la Directive 2002/85/EC IV.(OJ/LJ3736,13.02.03 et défini par la norme EN 50419:2005

La barre est le symbole de signalisation des nouveaux déchets qui s'applique uniquement aux équipements fabriqués après le 13 août 2005.

Recyclez correctement ce produit. Cette signalisation indique que ce produit ne doit pas être jeté avec les autres déchets domestiques dans les pays de l'UE. Pour éviter toute atteinte à l'environnement ou la santé humaine par des décharges sauvages, recyclez ce produit de manière responsable pour encourager la réutilisation durable des ressources matérielles. Pour refourner cette appareil usé, utilisez les systèmes de collecte et de retour, ou contactez le revendeur chez qui vous avez acheté le produit. Il prendra en charge ce produit de manière à protéger l'environnement.

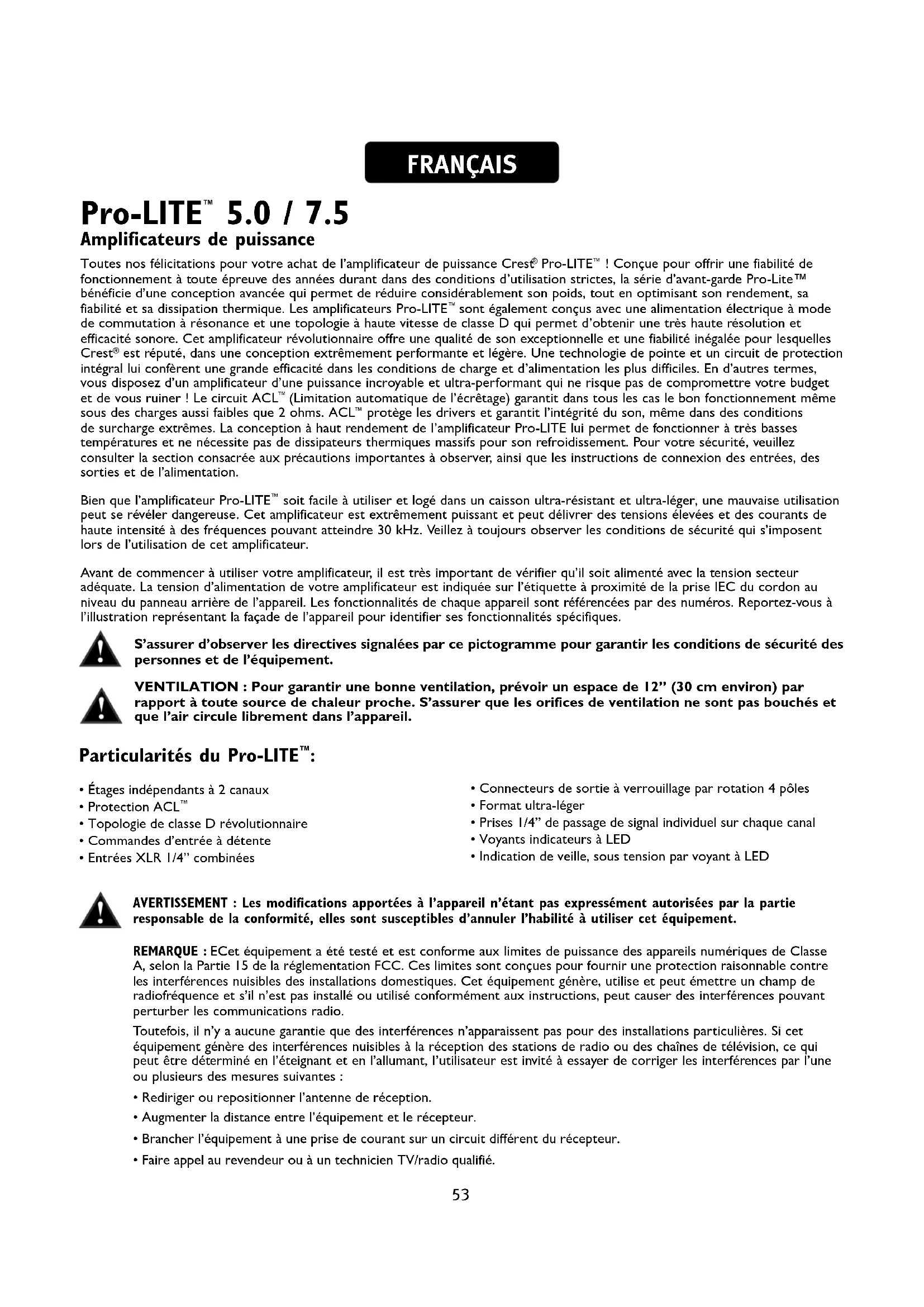

Amplificateurs de puissance

Toutes nos félicitations pour votre achat de l'amplificateur de puissance Crest® Pro-LITE™! Conçu pour offrir une fiabilité de fonctionnement à toute épreuve des années durant dans des conditions d'utilisation strictes, la série d'avant-garde Pro-Lite™ bénéficie d'une conception avancée qui permet de réduire considérablement son poids, tout en optimisant son rendement, sa fiabilité et sa dissipation thermique. Les amplificateurs Pro-LITE™ sont également conçus avec une alimentation électrique à mode de commutation à résonance et une topologie à haute vitesse de classe D qui permet d'obtenir une très haute résolution et efficacité sonore. Cet amplificateur révolutionnaire offre une qualité de son exceptionnelle et une fiabilité inégalée pour lesquelles Crest® est réputé, dans une conception extrêmement performante et légère. Une technologie de pointe et un circuit de protection intégral lui confèrent une grande efficacité dans les conditions de charge et d'alimentation les plus difficiles. En d'autres termes, vous disposez d'un amplificateur d'une puissance incroyable et ultra-performant qui ne risque pas de compromettre votre budget et de vous ruiner! Le circuit ACL™ (Limitation automatique de l'échage) garantit dans tous les cas le bon fonctionnement même sous des charges aussi faibles que 2 ohms. ACL™ protège les drivers et garantit l'intégrité du son, même dans des conditions de surcharge extrêmes. La conception à haut rendement de l'amplificateur Pro-LITE lui permet de fonctionner à très basses températures et ne nécessite pas de dissipateurs thermiques massifs pour son refroidissement. Pour votre sécurité, veuillez consulter la section consacrée aux précautions importantes à observer, ainsi que les instructions de connexion des entrées, des sorties et de l'alimentation.

Bien que l'amplificateur Pro-LITE™ soit facile à utiliser et logé dans un caisson ultra-résistant et ultra-léger, une mauvaise utilisation peut se révéler dangereuse. Cet amplificateur est extrêmement puissant et peut délivrer des tensions élevées et des courants de haute intensité à des fréquences pouvant atteindre 30 kHz. Veillez à toujours observer les conditions de sécurité qui s'imposent lors de l'utilisation de cet amplificateur.

Avant de commencer à utiliser votre amplificateur, il est très important de vérifier qu'il soit alimenté avec la tension secteur adecquate. La tension d'alimentation de votre amplificateur est indiquée sur l'étiquette à proximité de la prise IEC du cordon au niveau du panneau arrière de l'appareil. Les fonctionnalités de chaque appareil sont référencées par des numéros. Reportez-vous à l'illustration représentant la façade de l'appareil pour identifier ses fonctionnalités spécifiques.

S'assurer d'observer les directives signalées par ce pictogramme pour garantir les conditions de sécurité des personnes et de l'équipement.

VENTILATION : Pour garantir une bonne ventilation, prévoir un espace de 12" (30 cm environ) par rapport à toute source de chaleur proche. S'assurer que les orifices de ventilation ne sont pas bouchés et que l'air circule librement dans l'appareil.

Particularités du pro-lite™:

Étages indépendants à 2 canaux Protection ACL - Topologie de classe D révolutionnaire - Commandes d'entrée à détente - Entrées XLR 1/4" combinées

• Connecteurs de sortie à verrouillage par rotation 4 pôles
• Format ultra-léger
• Prises 1/4 de passage de signal individuel sur chaque canal Voyants indicateurs à LED
• Indication de veille, sous tension par voyant à LED

AVERTISSEMENT : Les modifications apportées à l'appareil netaient pas expressément autorisées par la partie responsable de la conformité, elles sont susceptibles dannuler lhabilité à utiliser cet équipement.

REMARQUE : Cet équipement a été testé et est conforme aux limites de puissance des appareils numériques de Classe A, selon la Partie 15 de la réglementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles des installations domestiques. Cet équipement génère, utilise et peut émettre un champ de radiofréquences et s'il n'est pas installé ou utilisé conformément aux instructions, peut causer des interférences pouvant perturber les communications radio.

Toutefois, il n'y a aucune garantie que des interférences n'apparaissent pas pour des installations particulières. Si cet équipement génère des interférences nuisibles à la réception des stations de radio ou des chaînes de télévision, ce qui peut être déterminé en l'éteignant et en l'allumant, l'utilisateur est invité à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Rediriger ou repositionner l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise de courant sur un circuit différent du récepteur.
• Faire appel au revendeur ou à un technicien TV/radio qualifié.

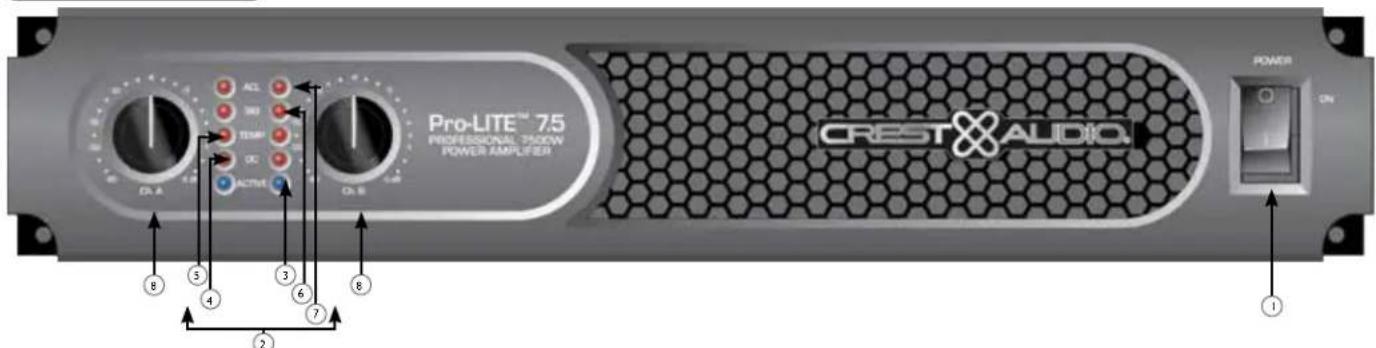

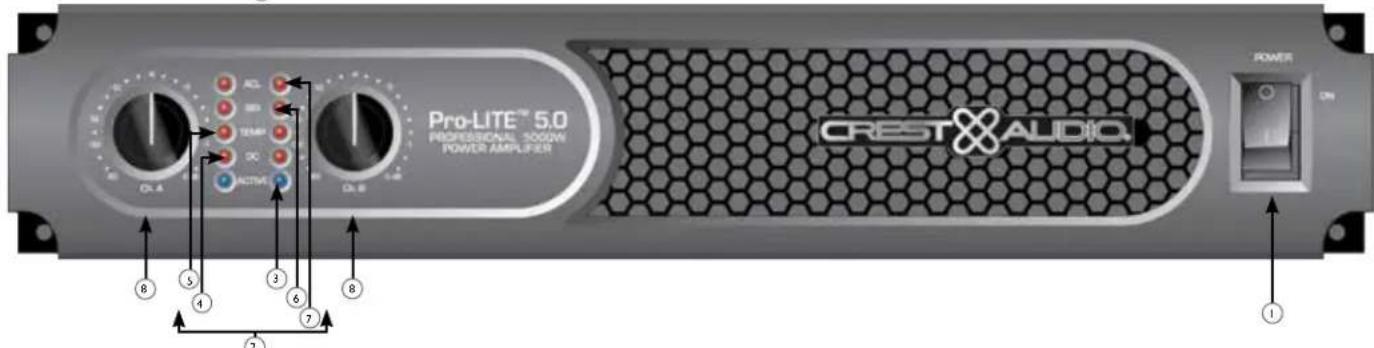

Commutateur d'alimentation

Ce bouton active le relais qui assure l'alimentation de l'amplificateur.

Voyants indicateurs

L'amplificateur Pro-LITE™ est doté de cinq voyants indicateurs à LED en façade par canal : ACTIVE, DC, TEMP, SIGNAL et ACL™. Ces voyants signalent à l'utilisateur l'état de fonctionnement de chaque canal et s'allument pour indiquer une éventuelle anomalie.

3VOYANT ACTIVE

Le voyant Active indique que la sortie du canal correspondant est fermée et que le canal est opérationnel. Il s'allume et reste allumé dans des conditions normales de fonctionnement même si le canal est en mode réduction de gain par la fonction ACL™. Ces fonctionnalités de protection maintiennent le relié de sortie fermé. Si le voyant Active s'éteint, il n'existe aucun signal au niveau des connecteurs de sortie.

Voyant DC

Pour faire face aux conditions anormales de fonctionnement, l'amplificateur Pro-LITE est pourvu d'une protection intégrée. Dans des conditions susceptibles de déterminer l'amplificateur de puissance, le voyant DC s'allume et l'amplificateur tente automatiquement de redémarrer pour corriger cet état. Si l'amplificateur ne revient pas à l'état normal de fonctionnement, contactez le service après-vente agréé par le revendeur local.

5 Voyant TEMP

En cas de peu probable d'une condition thermique instable, la protection de l'amplificateur intervient pour arrêter le canal concerné. Le voyant Temp reste allumé jusqu'à ce que la température de fonctionnement redevienne normale.

6 Voyant SIGNAL

Ce voyant s'allume lorsque le canal correspondant délivre un signal de sortie d'environ 4 volts RMS ou plus (0,1 volt ou plus au niveau de l'entrée avec atténuation de 0 dB et gain de tension standard x40). Cette condition indique qu'un signal parvient à l'amplificateur et est amplifié.

Voyant ACL (limitation automatique de l'écretage)

Un voyant ACL™ du canal s'allume au début de l'échappement. Si les voyants clignotent rapidement et par intermittence, le canal se situe juste au niveau du seuil d'échappement. Un clignotement fixe signifie que l'amplificateur se trouve en condition de limitation de l'échappement ou de réduction de gain pour éviter que des formes d'ondes sévèrement échappées ne parviennent aux haut-parleurs. Se reporter à la section "Limitation automatique de l'échappement" pour plus d'informations. Lors de la mise sous tension initiale, le voyant ACL™ s'allume pour indiquer que le circuit de réduction de gain est activé. Cela permet d'éviter qu'un signal soudain en salves se produit lorsque les relais de haut-parleurs sont fermés.

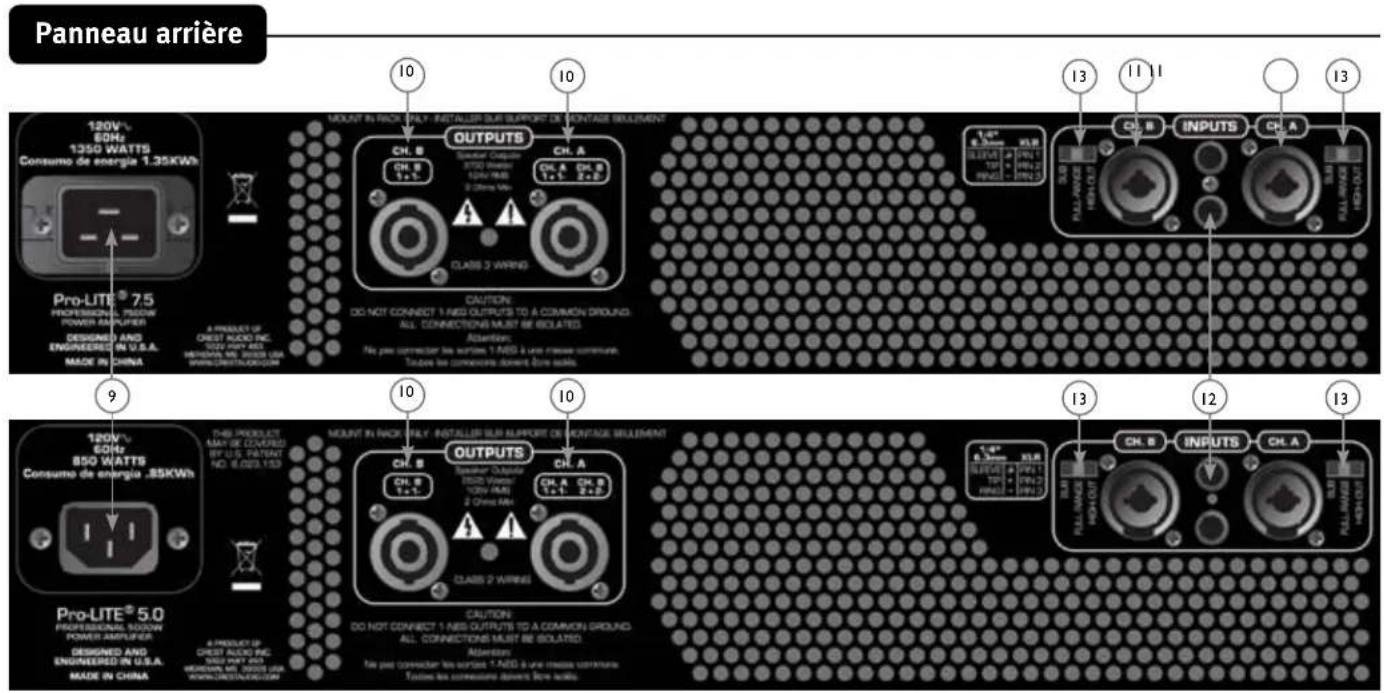

Attenuateursd'entree

Dans la mesure du possible, régalez les atténuateurs à fond dans le sens des aiguilles d'une montre pour maintenir une marge de puissance optimale. Les commandes d'atténuateur d'entrée, implantées en façade de l'amplificateur (une pour le Canal A, une pour le Canal B) permettent de régler le gain des canaux correspondants dans tous les modes. Reportez-vous aux caractéristiques à la fin de cette notice pour les informations concernant le gain de tension standard et la sensibilité d'entrée.

PRESE Entrée d'alimentation:

Il s'agit de la prise prévue pour un cordon d'alimentation IEC qui assure l'alimentation secteur de l'appareil. Branchez le cordon d'alimentation à cette prise pour alimenter l'appareil. L'équipement peut être endommagé si une tension secteur incorrecte est appliquée. (Reportez-vous à la référence de tension secteur sur l'appareil). Le modèle Pro-LITE 7.5 120VAC est doté d'un collier de retenue pour le cordon d'alimentation.

Veillez à ne jamais rompre la broche de terre sur l'équipement. Ce dispositif est prévu à titre de sécurité. Si la prise de courant utilisée est dépourvue de broche de terre, un adaptateur approprié avec mise à la terre doit être utilisé et le troisième fil doit être correctement mis à la terre. Pour prévenir les risques d'électrocution et d'incendie, veillez à toujours vous assurer que l'amplificateur et l'ensemble de l'équipement associé sont convenablement mis à la terre.

Tous les modèles comportent un connecteur de sortie à verrouillage par rotation 4 pôles par canal. La sortie du Canal A permet la connexion de CH A I + Pos. / I - Nég. et Canal B 2+ Pos / 2- Nég. pour pouvoir utiliser un câble pour haut-parleur unique à 4 conducteurs.

Connexion des ENTRES

Les connexions d'entrée s'effectuent par l'intermédiaire de connecteurs combinés XLR 3 broches (broche 2+) ou de la fiche 6,3 mm au dos de l'amplificateur. Les entrées sont équilibrées dynamiquement.

Prise Thru/Out

Cette prise 1 / 4 délivre les signaux de sortie parallèles issus du canal associé pour leur distribution vers l'amplificateur et/ou des entrées d'amplificateurs de puissance additionnels.

Commutateur de mode de CANAL HIGH PASS

Cette position sert à activer le filtré PASSE-HAUT pour le canal correspondant. Il limite les fréquences transmises au canal associé de l'amplificateur aux valeurs au-dessus de 100 Hz. Dans le cas où des caissons de basses séparés sont utilisés, cette position indiquera la connexion du caisson de haut-parleur des fréquences moyennes à hautes au canal associé au commutateur HIGH PASS.

Comme son nom l'indique, la position Full Range de ce commutateur permet le passage de toutes les fréquences sur l'amplificateur. Elle est normalement utilisée lors de la connexion d'une enceinte à plage intégrale à la sortie de l'amplificateur.

Cette position sert à activer le filtrage PASSE-BAS pour le canal correspondant. Elle limite les fréquences transmises au canal associé de l'amplificateur aux valeurs en dessous de 100Hz. Dans le cas où des caissons de basses séparés sont utilisés, cette position indiquera la connexion du caisson de haut-parleur de basses fréquences au canal associé à la position Subwoofer.

Amplificateurs de puissance

Comme leur appellation l'indique, les Pro-LITE DSP intègrent tous la fonctionnalité avancée de traitement numérique du signal. La fonctionnalité DSP a été conçue pour être non seulement incroyablement performante mais également facile à utiliser. Grâce au procédé unique et révolutionnaire d'optimisation des basses, les amplificateurs Pro-LITE DSP améliorent considérablement le niveau de perception des basses dans tout système en utilisant une fraction de la puissance qui serait nécessaire avec tout autre ampli de puissance. Avant de transmettre le signal à votre amplificateur, il est très important de vous assurer que celui-ci est alimenté à partir de la tension secteur ajustée. Celle-ci est inscrite sur l'ampli à côté de la prise IEC du cordon d'alimentation au dos de l'appareil. Les fonctionnalités de chaque appareil sont référencées par des numéros. Reportez-vous à l'illustration représentant la façade de l'appareil pour identifier ses fonctionnalités spécifiques.

S'assurer d'observer les directives individuelles pour garantir les conditions de sécurité des personnes et de l'équipement.

Particularités du pro-lite™ DSP:

Protection ACL - Topologie de classe D Pro-LITE™ révolutionnaire - Entrées XLR 1/4" combinées - Connecteurs de sortie à verrouillage par rotation 4 pôles - Conception légère - Prises 1/4" de passage de signal individuel sur chaque canal - Voyants indicateurs à LED - Système de gestion des haut-parleurs basés sur DSP

• Retard de 120 ms par canal
• 4 bandes d'égalisation paramétrique par canal
• Verrouillage de sécurité
• Séparation des plages de fréquences réglable Filtre passe-haut du quatrième ordre réglable sur chaque canal MAXX Bass Égaliseur Horn pour chaque canal Écran LCD bleu, rétroéclairé

Avertissement: veuillez verifier vos parametres DSP avant de transmetre le SIGNAL a votre amplifacteur. des parametres inappropries peuvent deteriorer les enceintes acoustiques.

VENTILATION : Pour garantir une bonne ventilation, prévoir un espace de 12" (30 cm environ) par rapport à toute source de chaleur proche. S'assurer que les orifices de ventilation ne sont pas obstrués et que l'air circule librement dans l'appareil.

AVERTISSEMENT : Les modifications apportées à l'appareil ne sont pas expressément autorisées par la partie responsable de la conformité peuvent interdire l'utilisation de cet équipement.

REMARQUE: Cet équipement a été testé et est conforme aux limites de puissance des appareils numériques de Classe A, selon la Partie 15 de la réglementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles des installations domestiques. Cet équipement génère, utilise et peut être un champ de radiofréquences et s'il n'est pas installé ou utilisé conformément aux instructions, peut causer des interférences pouvant perturber les communications radio.

Toutefois, il n'y a aucune garantie que des interférences n'apparaissent pas pour des installations particulières. Si cet équipement génère des interférences nuisibles à la réception des stations de radio ou des chaînes de télévision, ce qui peut être déterminé en l'éteignant et en l'allumant, l'utilisateur est invité à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Rediriger ou repositionner l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise de courant sur un circuit différent du récepteur.
• Faire appel au revendeur ou à un technicien TV/radio qualifié.

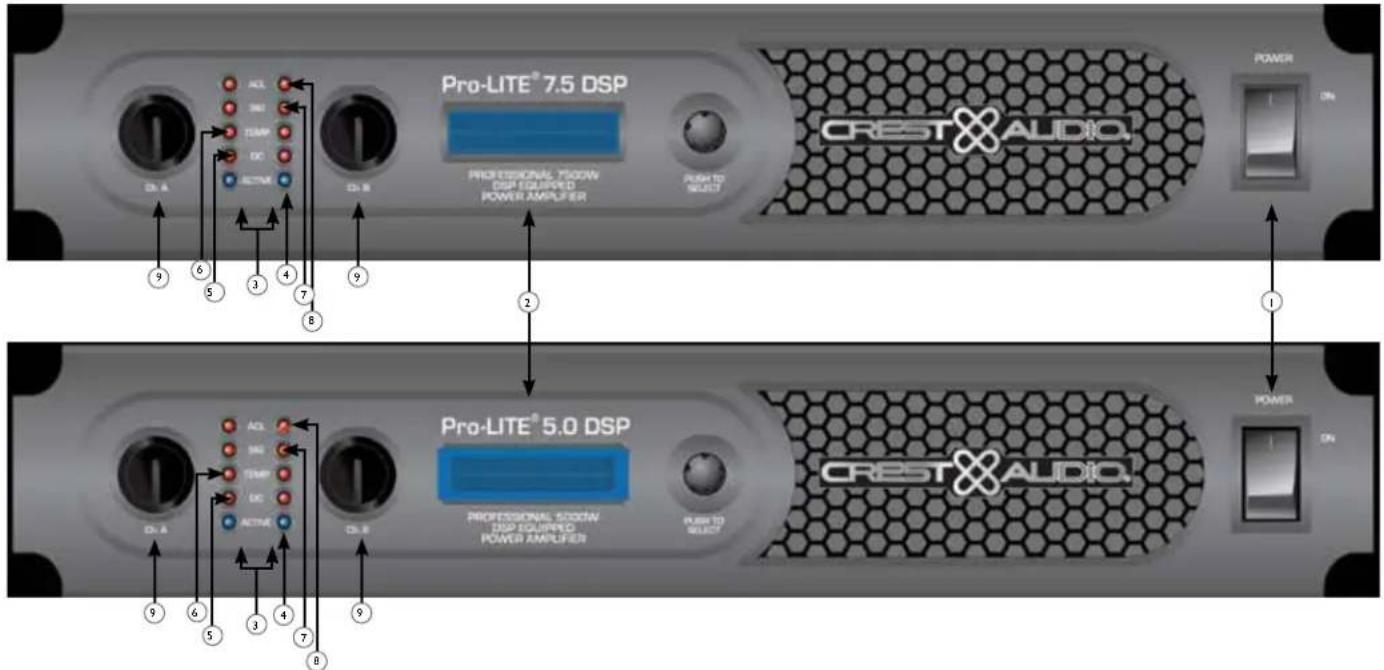

Commutateur d'alimentation

Ce commutateur active le relai qui assure l'alimentation de l'amplificateur.

Ecran LCD

Ecran LCD bleu, rétroéclairé.

Voyants indicateurs

Les amplificateurs Pro-LITE™ sont dotés de cinq voyants indicateurs à LED en façade par canal. ACTIVE, DC, TEMP, SIGNAL et ACL™. Ces voyants signalent à l'utilisateur l'objet de fonctionnement de chaque canal et s'allument pour indiquer une éventuelle anomalie.

VOYANT ACTIVE

Le voyant Active indique que la sortie du canal correspondant est fermée et que le canal est opérationnel. Il s'allume et reste allumé dans des conditions normales de fonctionnement même si le canal est en mode réduction de gain par la fonction ACL. Ces fonctionnalités de protection maintiennent le relai de sortie fermé. Si le voyant Active s'éteint, il n'est aucun signal au niveau des connecteurs de sortie.

Voyant DC

Pour faire face aux conditions anormales de fonctionnement, l'amplificateur Pro-LITE est pourvu d'une protection intégrée. Dans des conditions susceptibles de compromettre l'amplificateur de puissance, le voyant DC s'allume et l'amplificateur tente automatiquement de redémarrer pour corriger cet état. Si l'amplificateur ne revient pas à l'état normal de fonctionnement, contactez le service après-vente agréé par le revendeur local.

Voyant TEMP

En cas de peu probable d'une condition thermique instable, la protection de l'amplificateur intervient pour arrêter le canal concerné. Le voyant TEMP reste allumé jusqu'à ce que la température de fonctionnement redevienne normale.

Voyant SIGNAL

Ce voyant s'allume lorsque le canal correspondant délivre un signal de sortie d'environ 4 volts RMS ou plus (0,1 volt ou plus au niveau de l'entrée avec atténuation de 0 dB et gain de tension standard x40). Cette condition indique qu'un signal parvient à l'amplificateur et est amplifié.

Voyant ACL (limitation automatique de l'écretage)

Un voyant ACL^TM du canal s'allume au début de l'écrémentation. Si les voyants clignotent rapidement et par intermittence, le canal se situe juste au niveau du seuil d'écrémentation. Un clignotement fixe signifie que l'amplificateur se trouve en condition de limitation de l'écrémentation ou de réduction de gain pour éviter que des formes d'ondes sévèrement écrétemment ne parviennent aux haut-parleurs. Lors de la mise sous tension initiale, le voyant ACL^TM s'allume pour indiquer que le circuit de réduction de gain est activé. Cela permet d'éviter qu'un signal soudain en salves se produit lorsque les relais de haut-parleurs sont fermés.

Attenuateursd'entree

Dans la mesure du possible, reglez les atténuateurs à fond dans le sens des aiguilles d'une montre pour maintenir une marge de puissance optimale. Les commandes d'atténuateur d'entrée, implantées en façade de l'amplificateur (une pour le Canal A, une pour le Canal B) permettent de régler le gain des canaux correspondants dans tous les modes. Reportez-vous aux caractéristiques à la fin de cette notice pour les informations concernant le gain de tension standard et la sensibilité d'entrée.

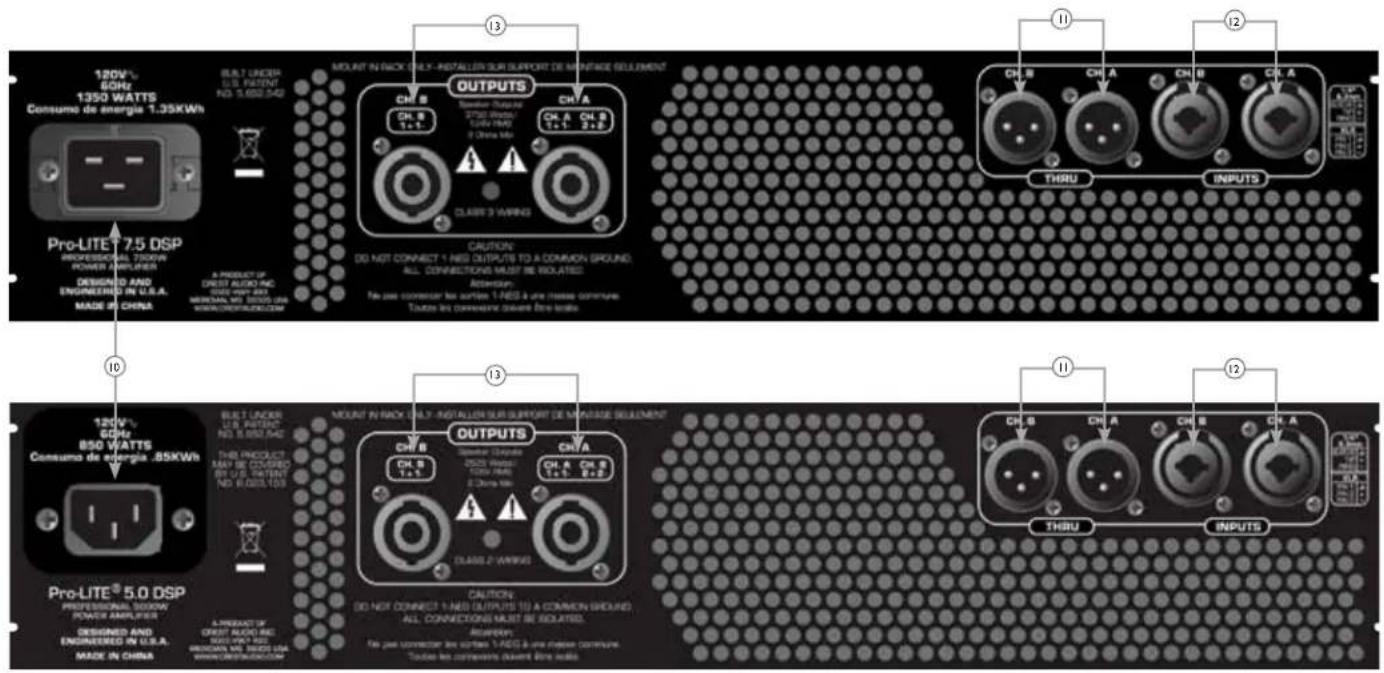

Prise ENTREE d'alimentation:

Il s'agit de la prise prévue pour un cordon d'alimentation IEC qui assure l'alimentation secteur de l'appareil. Branchez le cordon d'alimentation à ce connecteur pour alimenter l'appareil. L'équipement peut être détérioré si une tension secteur incorrecte est appliquée. (Reportez-vous à la référence de tension secteur sur l'appareil).

Veillez à ne jamais rompre la broche de terre sur l'équipement. Ce dispositif est prévu à titre de sécurité. Si la prise de courant est dépourvue de broche de terre, un adaptateur de mise à la terre approprié doit être utilisé et le troisième fil doit être mis à la terre convenablement. Pour prévenir les risques d'électrocution et d'incendie, veillez à toujours vous assurer que l'amplificateur et l'ensemble de l'équipement associé sont convenablement mis à la terre.

Cette prise XLR délivre les signaux de sortie parallèles issues du canal associé pour leur distribution vers l'amplificateur et/ou les entrées d'amplificateurs de puissance additionnels. Elle assure également une sortie non équilibrée (pointe/ manchon) à distribuer avec des câbles blindés à conducteur unique.

Connexion des ENTRES

Les connexions d'entrée s'effectuent par l'intermédiaire de connecteurs combinés XLR 3 broches (broche 2+) ou à fiche 6,3mm au dos de l'amplificateur. Les entrées sont équilibrées dynamiquement. Le point de surcharge d'entrée est suffisamment haut pour accepter le niveau maximal de sortie de toute source virtuelle de signal.

Connexion des sorties

Tous les modèles comportent un connecteur de sortie à verrouillage par rotation 4 pôles par canal. La sortie de Canal A permet la connexion I + Pos. / I- Nég. et Canal B 2+ Pos / 2- Nég. pour pouvoir utiliser un câble pour haut-parleur unique à 4 conducteurs.

Aperçu de la navigation

Le bouton encodeur à droite de l'écran permet de naviguer et de contrôler les fonctions DSP. Les commandes pour les canaux A et B à gauche de l'écran sont également des encodeurs qui permettent de régler le gain d'entrée pour chaque canal. La rotation du bouton encodeur à droite de l'écran permet de faire défiler les différentes sélections.

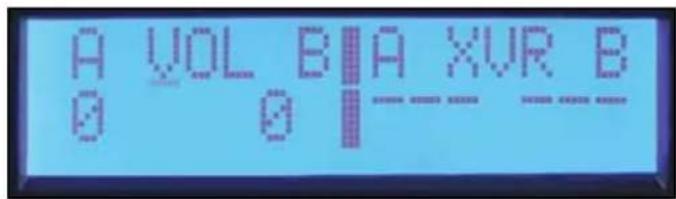

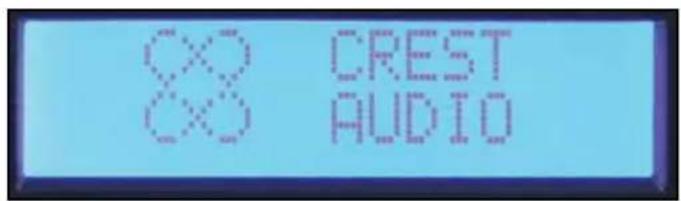

Écran crest® pro-lite™

Une fois que l'écran Crest Audio® s'affiche, vous pouvez commencer à régler le processeur DSP. Vous pouvez accéder au menu principal en appuyant sur l'encodeur.

Sélections du menu principal Le menu principal vous permet non seulement de sélectionner un processus pour l'édition mais également d'obtenir un aperçu rapide des processus étant actifs. De gauche à droite, les sélections de menu disponibles sont : Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory et Lock.

Mode entrée Volume

Filtres séparateurs / passage-bande

Égalisation

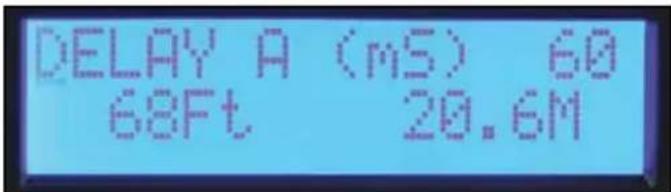

Retard

Limitation

Verrouillage de mémoire

Aperçu de la navigation, suite

Pour sélectionner un élément du menu principal, tournez l'encodeur jusqu'à ce que le curseur atteigne la sélection voulue. Appuyez sur l'encodeur pour naviguer dans les écrans de réglage du sous-menu pour cette fonction de traitement. Lorsque vous accédez à une fonction de traitement du sous-menu, le curseur apparaît dans le coin gauche de l'écran pour vous permettre de dérouler les écrans du sous-menu.

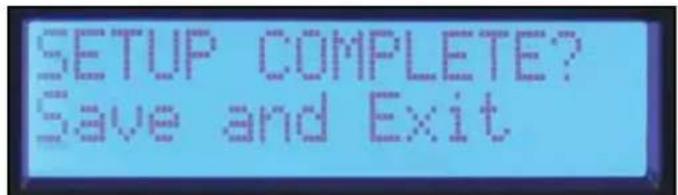

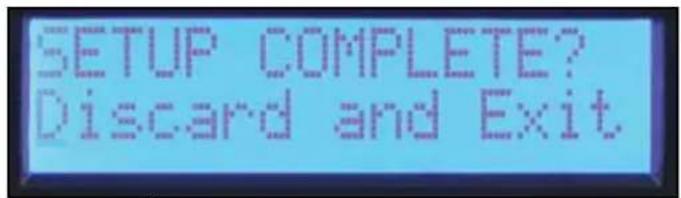

Écran enregistrer et quitter

Pour opérer un paramètre, appuyez sur l'encodeur afin de déplacer le curseur sur le paramètre souhaité à l'écran. Tournez l'encodeur puis réglez ce paramètre. Pour accéder à un autre écran, appuyez sur l'encodeur afin de faire revenir le curseur dans le coin supérieur gauche de l'écran. Vous pouvez ensuite naviguer entre les écrans du sous-menu.

Pour réinitialiser le DSP et annuler les valeurs éditées, sélectionnez "Discard and Exit" dans le sous-menu pour supprimer les valeurs éditées depuis l'accès au sous-menu.

L'écran final dans la plupart des sous-menus de fonction est "Save and Exit". Appuyez sur l'encodeur dans cet écran pour enregistrer les valeurs éditées et revenir au menu principal.

Remarque: les réglages effectués ne sont pas enregistrés tant que " Save and Exit" n'a pas été sélectionné et que vous n'êtes pas revenu au menu principal. Si vous éteignez l'amplificateur en cours d'édition dans un sous-menu, le résultat obtenu sera le même qu'avec "Discard and Exit".

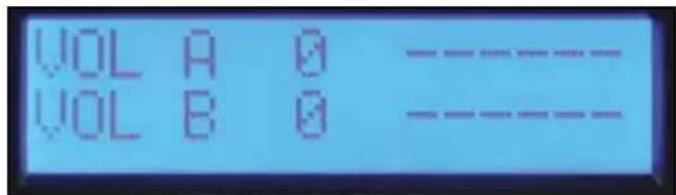

Volume

Les valeurs actuelles de gain sont toujours disponibles dans l'écran du menu principal. Les encodeurs correspondants sur le panneau avant seront au réglage des Canaux A et B dans les modes stéréo et mono.

Si le mode d'entrée est paramétré sur "Bridge", le contrôle du Canal B n'est pas actif et l'indication de volume affiche "n/a".

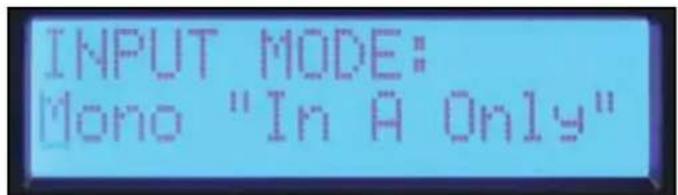

Écran de mode mono

Stereo: Les entrées A et B parviennent aux sorties A et B.

Mono: L'entrée A commande à la fois les sorties A et B.

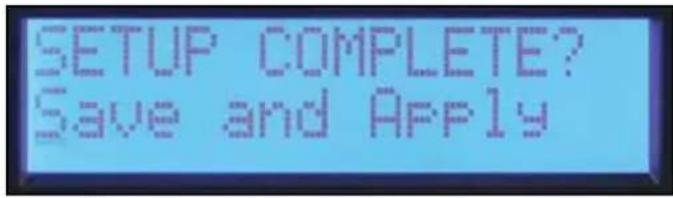

Écran enregistrer et appliquer

Contrairement aux autres sous-menus de fonction, le mode d'entrée ne change pas tant que vous n'avez pas sélectionné "Save and Apply" et que vous n'êtes pas revenu au menu principal.

Filtres de séparation, filtres passe-bande et polarité

Lorsque vous accédez au sous-menu “XOVER”, vous disposez de trois options vous permettant de paramétrer les filtres passé-bande. Lorsque l'option “BP Filters Independently” est sélectionnée, les filtres passe-haut et passe-bas des Canaux A et B sont paramétrés individuellement.

Si vous utilisez l'amplificateur avec un système stéréo ou les deux canaux seront paramétrés de la même manière, sélectionnez "Channel B = A" et les deux canaux seront paramétrés en même temps. Le paramétrage des filtres pour le Canal A s'applique également au Canal B.

Si vous souhaitez créer une séparation entre les canaux de l'amplificateur, sélectionnez "X-over Freq A Lows B Highs". La fréquence de séparation et le type de filtré peuvent être paramétrés avec un écran de contrôle. Paramétrage par écran de séparation, écrans Passe-haut et Passe-bas.

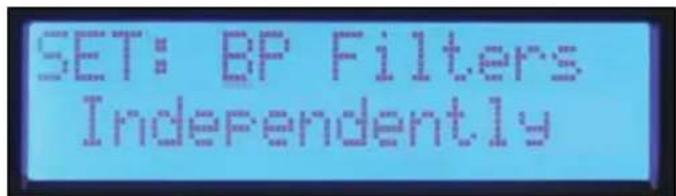

Paramétrage : Écran Filtres BP individuels

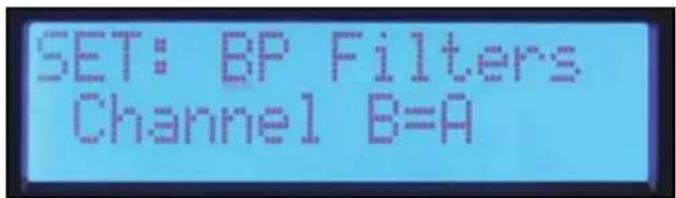

Paramétrage : Écran Filtres BP, Canal B=A

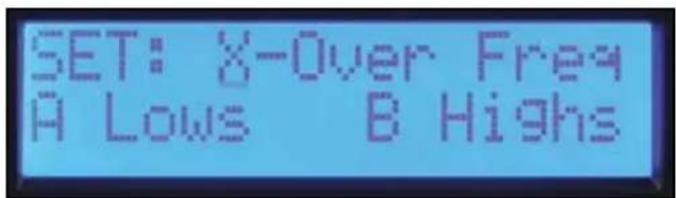

Paramétrage : Écran Séparation basses fréquences A, hautes fréquences B

Les types de filtres disponibles pour les fonctions passe-haut et passe-bas sont :

Off Aucun litre

BW-12 dB Filtre Butterworth avec 12 dB par pente d'octave. -3dB à la fréquence de coupure. Les filtres Butterworth présentent une réponse en fréquence plate dans la bande passante.

BW-18 dB Filtre Butterworth avec 18 présentent une réponse en fréquence plate dans la bande passante.

BW-24 dB Filtre Butterworth avec 24 dB par pente d'octave. -3dB à la fréquence de coupure. Les filtres Butterworth représentent une réponse en fréquence plate dans la bande passante.

LR-24 dB Filtre Linkwitz-Riley avec 24 dB par pente d'octave. -6dB à la fréquence de coupure. Les filtres LR se combinent pour une réponse plate à la fréquence de coupure.

Il est d'une façon générale préférible d'utiliser un filtrage passe-haut pour tous les haut-parleurs.

Polarité de sortie

La polarité de sortie peut être inversée sur un canal ou l'autre. Sélectionnez "Normal" ou « Inversé » sur l'écran de polarité de sortie. Si vous créez une séparation avec 12 dB par filtres d'octave, la sortie haute fréquences sera éventuellement à inverser pour maintenir la phase correcte par rapport à la fréquence de séparation. L'inversion-temporaire de la polarité d'un canal pour un système à plusieurs voies peut également aider à paramétrer le retard pour l'alignement du driver. Vous pouvez régler le retard pour l'annulation à la fréquence de séparation. N'oubliez pas de ramener l'écran de polarité de sortie sur "Normal" une fois le réglage effectué.

Pour revenir au menu principal, sélectionnez Discard and Exit ou Save and Exit.

Écran de polarité de sortie

Égalisation

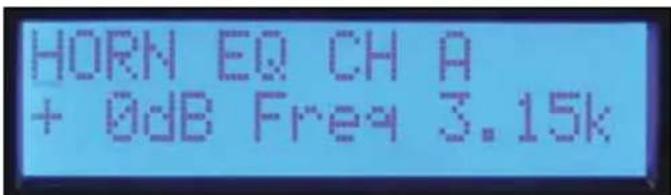

Le Pro-LITE DSP offre cinq bandes d'optimisation paramétrique EQ, Waves Maxx Bass et horn EQ sur chaque canal.

Écran de contournement de l'égaliseur

Le premier écran dans le sous-menu EQ permet de contourner l'égaliseur. Les canaux peuvent être mis en dérivation

indépendamment ou les deux canaux A et B peuvent l'être simultanément. Appuyez sur l'encodeur jusqu'à ce que le curseur se situe en dessous du paramètre que vous souhaitez modifier et tournez l'encodeur pour changer le mode de contournement.

Appuyez sur le curseur pour le ramener dans le coin supérieur gauche une fois le paramétrage terminé de façon à pouvoir accéder aux autres canaux.

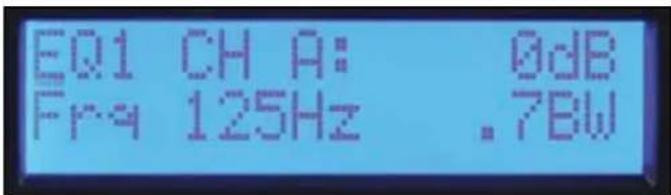

Paramétrage de l'égaliseur sur les canaux

Le premier écran dans le sous-menu EQ permet de contourner l'égaliseur. Les canaux peuvent être mis en dérivation indépendamment ou les deux canaux A et B peuvent l'être simultanément. Appuyez sur l'encodeur jusqu'à ce que le curseur se situe en dessous du paramètre voulu à modifier et tournez l'encodeur pour changer le mode de contournement. Appuyez sur le curseur pour le ramener dans le coin supérieur gauche une fois le paramétrage terminé de façon à pouvoir accéder aux autres écrans.

MaxxBass®

Le système d'optimisation MaxxBass® interagit avec le filtre passe-haut sur chaque canal pour améliorer la restitution des basses dans une plage de fréquences que le haut-parleur peut traiter. Plus la valeur MaxxBass® programmée est élevée, plus les basses sont accentuées.

Écran MaxxBass

Égaliseur paramétrique

Il existe cinq différentes bandes d'intervention de l'égaliseur par paramétrique sur chaque canal. La fréquence peut être réglée par incrément de fréquence de 1/12 d'octave. La largeur de bande du filtre est paramétrée et affichée en octaves. Le niveau peut être réglé sur une plage de +/- 15 dB. Appuyez sur l'encodeur pour sélectionner le paramètre voulu à régler. Ramenez le curseur dans le coin supérieur gauche une fois le réglage terminé pour accéder aux autres écrans.

Écran de l'égaliseur paramétrique

La fonction Horn EQ permet d'obtenir une accentuation de 6 dB des hautes fréquences qui peut parfois être nécessaire pour les pavillons à hautes fréquences. Le contrôle de la fréquence paramètre la limite de coupure des basses fréquences du filtre.

Pour revenir au menu principal, sélectionnez Discard and Exit ou Save and Exit.

Écran Horn EQ

Le retard peut servir à aligner les drivers au sein d'un haut-parleur ou à retarder les haut-parleurs auxiliaires comme ceux installés sous un balcon. Un bref retard peut également servir à décaler les haut-parleurs principaux pour les aligner avec la batterie ou une guitareasse. Un retard total de 125 mS est disponible sur chaque canal. Un retard de 5 mS est disponible par incrément de 41.67 uS pour l'alignement des drivers. Un retard de 120 mS est disponible par incrément de 1 mS pour l'alignement du système. Ces retards peuvent être programmés indépendamment de façon à ce que le décalage de l'alignement des drivers puisse être maintenu lorsque le retard pour l'alignement du système est réglé.

Le premier écran dans le sous-menu de réglage du retard permet à l'utilisateur de décider si les retards seront régés indépendamment ou bien B=A. Ce besoin ne s'applique que pour le retard du système par incrément de 1 mS, les retards pour l'alignement des drivers étant régés indépendamment. Les amplificateurs Pro-LITE DSP affichent la distance équivalente de retard en mètres ou pieds pour le retard du système et en centimètres ou pouces pour le retard des drivers.

Écran de retard de système (mS)

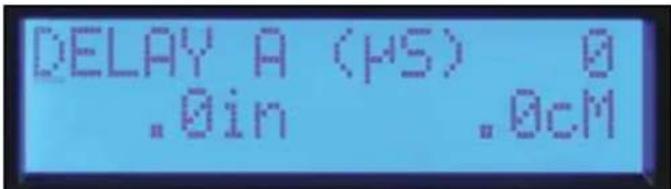

Écran de retard de driver (μs)

Limitateurs

Le Pro-LITE DSP dispose de limiteurs sur chaque canal. Ils sont destinés à limiter le niveau de signal à l'entrée de l'étage de puissance de l'amplificateur. Le seuil limite est défini au départ à zéro et il peut être réglé par incrément de -1 dB afin de réduire la sortie maximale. Il est à noter que le Pro-LITE DSP fonctionne sur le même principe que la plupart des autres amplificateurs dans le sens où leur sortie maximale dépend de la tension de ligne et de l'impédance de charge. En fonction de la charge, il peut se révéler nécessaire de réduire le limiteur jusqu'à 3 dB avant de réduire la sortie.

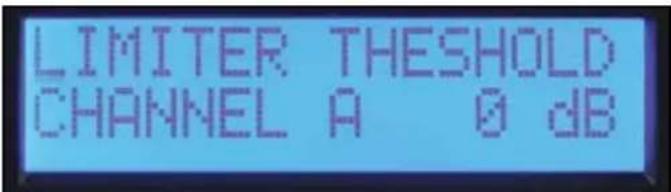

Écran de limiteur

Mémoire

Le Pro-LITE est doté de quatre emplacements de mémoire où ses paramètres peuvent être enregistrés puis rappelés. Chaque emplacement est pourvu d'un nom à six caractères permettant d'identifier le fichier. Le nom de l'emplacement actif est également affiché sur l'écran "Memory" du menu principal.

Enregistrement des paramètres

Dans le sous-menu "Memory Operation", sélectionnez "Save Settings".

Sélectionnez l'un des quatre emplacements de mémoire. Éditez le nom en tournant le curseur pour sélectionner le caractère et en appuyant sur l'encodeur pour passer à la position suivante. Continuez jusqu'à ce que le nom soit complété. Pour conserver le même nom, appuyez sur l'encodeur six fois de suite pour faire défiler l'écran d'édition du nom.

Une fois que l'emplacement d'enregistrement a été sélectionné et que vous l'avez nommé, un message vous invitera à choisir l'option oui ou non pour sauvegarder l'emplacement.

Écran d'enregistrement des paramètres

Rappel des paramètres programmes

Dans le sous-menu "Memory Operation", sélectionnez "Recall Settings".

Sélectionnez le numéro correspondant à l'emplacement où sont enregistrés les paramètres programmés à rappeler ou CHOISSEZ DE RAPPELER LES PARAMÉTRES D'USINE POUR REVENIR À L'ÉTAT INITIAL. Tout comme pour la fonction d'enregistrement, il est possible de quitter sans avoir terminé la procédure de rappel.

Écran de rappel des paramètres programmés

Verrouillage

La fonction de verrouillage de sécurité du Pro-LITE DSP permet de verrouiller les contrôles sélectionnés afin d'éviter les réglages non autorisés. Un mot de passe à quatre chiffres doit être programmé lorsque la fonction de verrouillage est activée. Ce mot de passe doit être saisi pour entrer dans un sous-menu et accéder temporairement aux fonctions d'édition. La fonction de verrouillage est réactivée en retournant au menu principal ou en mettant hors tension l'amplificateur. Toutes les fonctions d'édition sont verrouillées lorsque l'amplificateur est éteint.

Remarque : Assurez-vous de bien retenir le mot de passe. Contactez le service clients si vous avez oublié ou égaré votre mot de passe.

Les amplificateurs Pro-LITE™ disposent de trois différents modes de verrouillage :

Off Tous les paramètres peuvent être modifiés sans entrer de mot de passe.

All Except Volume Un mot de passe doit être saisi pour tous les sous-menus d'édition sauf celui concernant le volume.

Un mot de passe doit être saisi pour tous les sous-menus d'édition, y compris celui concernant le volume.

Fiche technique de pro-lite™ 7.5

Puissance nominale 2 canaux x 2 ohms a | kHz.

4800 watts salve répétitive 20 ms / 3790 watts THD de 1 %, les deux canaux commandés

Puissance nominale 2 canaux x 4 ohms deux canaux commandés à 1 kHz.

2810 watts salve répétitive 20 ms / 2450 watts THD de 1 % / 2030 watts THD de 0,15 %, les

Puissance nominale 2 canaux x 8 ohms deux canaux commandes à 1 kHz.

1550 watts salve répétitive 20 ms / 1425 watts THD de 1% / 1200 watts THD de 0,15%, les

Impédance minimale 2 ohms

Oscillation maximale de tension RMS 124 V

Réponse en fréquence 20Hz - 25kHz; + 0dB, - 3dB

20 Hz - 20 kHz 2 canaux x 2 ohms commandés.

<0,5 % à 3390 watts 20 Hz à 4 kHz, diminuant à 3100 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 4 ohms

<0,15 % à 1850 watts 20 Hz à 20 kHz, les deux canaux commandés.

20 Hz - 20 kHz 2 canaux x 8 ohms

<0,15 % à 1170 watts 20 Hz à 20 kHz, les deux canaux commandés.

CMRR d'entree > -75dB a1 kHz.

Gain de tension × 40 (+32dB)

Crossover 100 Hz commutable sur bande passante 2

ordre et bande passante ordre par canal.

Crosstalk > -60 dB à 1 kHz à 1000 watts de puissance à 8 ohms.

Ronflement et bruit

-100 dB, référence pondérée “A” à la puissance nominale à 4 ohms.

Vitesse de balayage

12V/μs

Facteur d'amortissement (8 ohms)

200:1 à 20 Hz - 1 kHz à 8 ohms

Réponse de phase

+15 à -85 degrés de 20 Hz à 20 kHz

Sensibilité d'entrée nominale 1 kHz 2 ohms

2,25 volts +/- 3 % pour puissance nominale | 1 kHz 4 ohms, 2,2 volts +/- 3 % pour puissance

Impédance d'entrée 20 kilohms, équilibrée et 10 kilohms non équilibrée.

Appel de courant à 1/8 en VA (watts)

2210 (1440) à 2 ohms, 1550 (950) à 4 ohms, 985 (560) à 8 ohms

Appel de courant à 1/3 en VA (watts)

4260 (3150) à 2 ohms, 3120 (2160) à 4 ohms, 1890 (1200) à 8 ohms

Consommation stabilisée

250 VA, 120 watts.

Refroidissement

3 ventilateurs à vitesse variable en fonction de la température.

Contrôles

2 atténuateurs en façade, sélecteur de séparation pour HPF, Normal et LPF

Voyants indicateurs

Cinq voyants indicateurs à LED par canal : Active, Signal, ACL, Température et DC

Protection Thermique, DC, subsonique, charges incorporets, sous-tension et surtension

Connecteurs

Entrées : Combinées doubles XLR 1/4", Sorties : Doubles 1/4", un connecteur à verrouillage

par rotation 2 broches et un 4 broches

Construction

Aluminium de 0,062" d'épaisseur

Dimensions

3,5"× 19"× 17" derrière le panneau avant + 0.6" pour poignée

Poids net

6,6 kg (14,6 lb.)

Poids brut

8,34 kg (18.4li.)

Relevés de puissance nominale effectués avec BW: 20 Hz à 22 kHz Toutes les mesures de puissance effectuées à 120 VCA ou 240 VCA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limitée en temps par disjoncteur.

Le fonctionnement en pont n'est pas possible.

Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique de pro-lite 5.0

Puissance nominale 2 canaux x 2 ohms à 1kHz.

3300 watts salve répétitive 20ms / 2600 watts THD de 1 %, les deux canaux commandés

Puissance nominale 2 canaux x 4 ohms, deux canaux commandés à 1kHz.

2025 watts salve répétitive 20 ms / 1725 watts THD de 1 % / 1500 watts THD de 0,2%, les

Puissance nominale 2 canaux x 8 ohms, deux canaux commandés à 1kHz.

1175 watts salve répétitive 20 ms / 1000 watts THD de 1% / 825 watts THD de 0,2%, les

Impédance minimale 2 ohms

Oscillation maximale de tension RMS 105 V

Réponse en fréquence 20 Hz - 22 kHz; +/-0,5dB à l'attn.

20 Hz - 20 kHz 2 canaux x 2 ohms commandés.

<0,5 % à 2250 watts 20 Hz à 4 kHz, diminuant à 1650 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 4 ohms commandés.

<0,15 % à 1400 watts 20 Hz à 10 kHz, diminuant à 1350 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 8 ohms commandés.

<0,15 % à 860 watts 20 Hz à 4 kHz, diminuant à 1000 watts à 20 kHz, les deux canaux

CMRR d'entree > -75dB a1 kHz.

Gain de tension × 40(+32dB)

Crossover 100 Hz commutable sur bande passante 2

ordre et bande passante 3 ordre par canal.

Crosstalk > -60 dB à 1 kHz à 700 watts de puissance à 8 ohms.

Ronflement et bruit

-105 dB, référence pondérée “A” à la puissance nominale à 4 ohms.

Vitesse de balayage

12V/μs

Facteur d'amortissement (8 ohms)

210:1 à 20 Hz - 1 kHz à 8 ohms

Réponse de phase

+5 à -91 degrés de 20 Hz à 20 kHz

Sensibilité d'entrée nominale 1 kHz 2 ohms

1,95 volt +/- 3% pour puissance nominale 1 kHz 4 ohms, 1,83 volt +/- 3% pour puissance

Impédance d'entrée 20 kilohms, équilibrée et 10 kilohms non équilibrée.

Appel de courant à 1/8 en VA (watts)

1435 (890) à 2 ohms, 920 (525) à 4 ohms, 625 (335) à 8 ohms

Appel de courant à 1/3 en VA (watts)

3050 (2155) à 2 ohms, 1880 (1200) à 4 ohms, 1200 (715) à 8 ohms

Consommation stabilisée

195 VA, 90 watts.

Refroidissement

3 ventilateurs à vitesse variable en fonction de la température.

Contrôles

2 atténuateurs en façade, sélecteur de séparation pour HPF, Normal et LPF

Voyants indicateurs

Cinq voyants indicateurs à LED par canal : Active, Signal, ACL, Température et DC

Protection

Thermique, DC, subsonique, charges incorrectes, sous-tension et surtension

Connecteurs

Entrées : Combinées doubles XLR 1/4", Sorties : Doubles 1/4", un connecteur à verrouillage

par rotation 2 broches et un 4 broches

Construction

Aluminium de 0,062" d'épaisseur

Dimensions

3,5"× 19"× 17" derrière le panneau avant + 0.6" pour poignée

Poids net

6.2 kg (13,6 lb.)

Poids brut

7,9 kg (17.4 li.)

Relevés de puissance nominale effectués avec BW : 20 Hz à 22 kHz Toutes les mesures de puissance effectuées à l 20 VCA ou 240 VCA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limitée en temps par disjoncteur.

Le fonctionnement en pont n'est pas possible.

Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique de pro-lite™ 7.5 DSP

Puissance nominale 2 canaux x 2 ohms à 1 kHz.

4780 watts salve répétitive 20 ms / 3740 watts THD de 1 %, les deux canaux commandés

Puissance nominale 2 canaux x 4 ohms canaux commandés à 1 kHz.

2810 watts salve répétitive 20 ms / 2475 watts THD de 1% / 2160 watts THD de 0.2%, les deux

Puissance nominale 2 canaux x 8 ohms, canaux commandés à 1 kHz.

1550 watts salve répétitive 20 ms / 1475 watts THD de 1 % / 1270 watts THD de 0,2%, les deux

Impédance minimale 2 ohms

Oscillation maximale de tension RMS 124V

Réponse en fréquence 20Hz - 25kHz; +0dB, -3dB

20 Hz - 20 kHz 2 canaux x 2 ohms commandés.

<0,5 % à 3390 watts 20 Hz à 4 kHz, diminuant à 2000 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 4 ohms

< 0.15% à 2000 watts 20Hz à 20kHz, les deux canaux commandés.

20 Hz - 20 kHz 2 canaux x 8 ohms

<0,15 % à 1150 watts 20 Hz à 20 kHz, les deux canaux commandés.

CMRR d'entree > -75dB a1 kHz.

Gain de tension × 70(+37dB)

Crossover Filtres passeur-haut et passeur-bas réglables par canal.

Crosstalk > -60 dB à 1 kHz à 1000 watts de puissance à 8 ohms.

Ronflement et bruit

-96 dB, référence pondérée “A” à la puissance nominale à 4 ohms.

Vitesse de balayage > 12 V/μs

Facteur d'amortissement (8 ohms)

200:1 à 20 Hz - 1 kHz à 8 ohms

Sensibilité d'entrée nominale 1 kHz 2 ohms

1,340 volt +/- 3% pour puissance nominale 1 kHz 4 ohms, 1,250 volt +/- 3% pour puissance

Impédance d'entrée

12 kilohms, équilibré et 10 kilohms non équilibré.

Appel de courant à 1/8 en VA (watts)

2210 (1440) à 2 ohms, 1550 (950) à 4 ohms, 985 (560) à 8 ohms

Appel de courant à 1/3 en VA (watts)

4260 (3150) à 2 ohms, 3120 (2160) à 4 ohms, 1890 (1200) à 8 ohms

Consommation stabilisée

250 VA, 120 watts.

Refroidissement

3 ventilateurs à vitesse variable en fonction de la température.

Contrôles

2 attenuateurs en façade, encodeur de navigation à bouton-poussoir pour naviguer dans les menus sur l'écran LCD pour le mode d'entrée, égaliseur paramétrique, sélecteur de séparation

pour HPF, Normal et LPF

Cinq voyants indicateurs à LED par canal : Active, Signal, ACL, Température et DC

Voyants indicateurs

Protection Thermique, DC, subsonique, charges incorporels, sous-tension et surtension

Connecteurs

Entrées : Combinées doubles XLR 1/4", Sorties : Connecteurs XLR mâles doubles, un et un 4 broches

Construction

Aluminium de 0,062" d'épaisseur

Dimensions

3,5" × 19" × 17,25" derrière le panneau avant + 0,75" pour poignée

Poids net

6,9 kg (15,2 li.*)

Poids brut

8,6 kg (19.0 li.)

Releves de puissance nominale effectues avec BW : 20 Hz à 22 kHz Toutes les mesures de puissance effectuees à l20 VCA ou 240 VCA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limitée en temps par disjoncteur.

Le fonctionnement en pont n'est pas possible.

Le poids net n'inclut pas le cordon d'alimentation.

Fiche technique de pro-lite™ 5.0 DSP

Puissance nominale 2 canaux x 2 ohms à 1 kHz.

3300 watts salve répétitive 20 ms / 2600 watts THD de 1 %, les deux canaux commandés

Puissance nominale 2 canaux x 4 ohms, deux canaux commandés à 1 kHz.

2000 watts salve répétitive 20 ms / 1700 watts THD de 1% / 1500 watts THD de 0,2%, les

Puissance nominale 2 canaux x 8 ohms, deux canaux commandés à 1 kHz.

1175 watts salve répétitive 20 ms / 1000 watts THD de 1% / 825 watts THD de 0,2%, les

Impédance minimale 2 ohms

Oscillation maximale de tension RMS 100 V

Réponse en fréquence 20 Hz - 22 kHz; +/-0,5dB à l'attn.

20 Hz - 20 kHz 2 canaux x 2 ohms commandés.

<0,5 % à 2250 watts 20 Hz à 4 kHz, diminuant à 1650 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 4 ohms commandés.

<0,15 % à 1400 watts 20 Hz à 10 kHz, diminuant à 1350 watts à 20 kHz, les deux canaux

20 Hz - 20 kHz 2 canaux x 8 ohms commandés.

<0,15 % à 830 watts 20 Hz à 4 kHz, diminuant à 1000 watts à 20 kHz, les deux canaux

CMRR d'entrée > -75 dB à 1 kHz.

Gain de tension × 70 (+37dB)

Crossover Filtres salle-haut et salle-bas réglables par canal.

Crosstalk > -60 dB à 1 kHz à 700 watts de puissance à 8 ohms.

Ronflement et bruit

-96 dB, référence pondérée “A” à la puissance nominale à 4 ohms.

Vitesse de balayage

12V/μs

Facteur d'amortissement (8 ohms)

210:1 à 20 Hz - 1 kHz à 8 ohms

Sensibilité d'entrée nominale 1 kHz 2 ohms

I, I volt +/- 3% pour puissance nominale 1 kHz 4 ohms, I,04 volt +/- 3% pour puissance

Impédance d'entrée

12 kilohms, équilibré et 6 kilohms non équilibré.

Appel de courant à 1/8 en VA (watts)

1435 (890) à 2 ohms, 920 (525) à 4 ohms, 625 (335) à 8 ohms

Appel de courant à 1/3 en VA (watts)

3050 (2155) à 2 ohms, 1880 (1200) à 4 ohms, 1200 (715) à 8 ohms

Consommation stabilisée

195 VA, 90 watts.

Refroidissement

3 ventilateurs à vitesse variable en fonction de la température.

Contrôles

2 attenuateurs en façade, encodeur de navigation à bouton-poussoir pour naviguer dans les menus sur l'écran LCD pour le mode d'entrée, égaliseur paramétrique, sélecteur de

séparation pour HPF, Normal et LPF

Cinq voyants indicateurs à LED par canal : Active, Signal, ACL, Température et DC

Protection Thermique, DC, subsonique, charges incorrectes, sous-tension et surtension

Connecteurs

Entrées : Combinées doubles XLR 1/4", Sorties : Doubles 1/4", un connecteur à verrouillage

par rotation 2 broches et un 4 broches

Aluminium de 0,062" d'épaisseur

Construction

3,5" × 19" × 17,25" derrière le panneau avant + 0,75" pour poignée

Dimensions

6,4 kg (14,2 lb.*)

Poids net

8,2 kg (18,0 li.)

Poids brut

Relevés de puissance nominale effectués avec BW: 20 Hz à 22 kHz Toutes les mesures de puissance effectuées à 120 VCA ou 240 VCA.

La puissance d'onde sinusoidale au régime permanent sous 2 ohms est limitée en temps par disjoncteur.

Le fonctionnement en pont n'est pas possible.

Le poids net n'inclut pas le cordon d'alimentation.

Pro-LITE™ 5.0 / 7.5

IEC 10000-2:2015.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

BW-12 dB Butterworth -12dB.-3dB. Butterworth

BW-18 dB Butterworth - 18dB. -3dB. Butterworth
