用户手册 ProLITE 7.5 DSP PEAVEY

5. 请勿在靠近水（或其它液体）的地方使用本机。

7. 请勿遮盖任何通散热口。确实依照本说明书安装本机。

8. 请勿将本机安装在任何热源附近，例如电暖器、蓄热器件、火炉或其他发热电器（包括功率放大器）。

9. 请勿破坏两脚型插头或接地型插头的安全装置。两脚型插头有两个不同宽度的插头片，一个窄，另一个宽一点。接地型插头有两个相同

的插头片和一个接地插脚。两脚型插头中宽的插头片和接地型插头接地插脚起着保障安全的作用。如果所附带的插头规格与您的插座不 匹配，请让电工更换插座以保证安全。

10. 请勿踩踏或挤压电源线，尤其是插头、插座、设备电源输入接口或者电源线和机身连接处。

11. 本机只可以使用制造商指定的零件 / 配件。

12. 本机只可以使用与本机搭售或由制造商指定的机柜、支架、三角架、托架或桌子。使用机柜时，请小心移动已安装设备的机柜，以避免

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须由指定的专业维修人员进行。如本机的任何形式的损伤都须检修，例如电源线或插头受损，有液体或物体落入机

身内，曾暴露于雨天或潮湿的地方，不能正常运作，或曾掉落后损坏等。

15. 不得拔出接地插脚。请写信索取免费手册《 Shock Hazard and Grounding》。使用前，请仔细检查确认所使用的电源电压是否匹配设备

16. 如果本机装在机柜中 , 其后部也应给予相应的支撑固定。

18. 本机不得暴露于滴水或溅水中。请勿将诸如花瓶等装有液体的物体放置于本机上。

19. 本机电源开关不能同时断开两端的电源，完全切断外部电源。因此当开关位于“OFF”位置时，本机外壳仍有可能带有触电的危险。电

源插头或耦合器能够与设备或者电源容易分开，保证电源的完全切断，从而保证安全。

20. 声压级较高的噪音容易造成听力的永久性损失。因噪声而造成的听力损失程度 , 个体间的差异较大 , 但几乎每个人在声压级较高的噪音

环境里一定时间，都会有不同程度的听力损失。美国政府职业安全与保健管理局（OSHA）就此规定了下列容许噪声级 ： 警告 ：操作电器产品时，请务必遵守基本安全注意事项，包括 ： 据 OSHA, 任何超出以上所允许的范围 , 都会造成部分听力的损失。使用本功放系统时，必须佩戴如耳塞等保护耳朵的器件，防止长时间处于上述 限制级以上的环境而引起永久性听力受损。本机运行时，如果超过上述所规定的最大限制，为了抵御较高的声压对于听受损所造成的潜在危险，建 议使用诸如功放系统等引起高声压级噪声的所有人均佩戴保护耳朵的器件。 每天持续小时数 声压级（dBA）慢反应

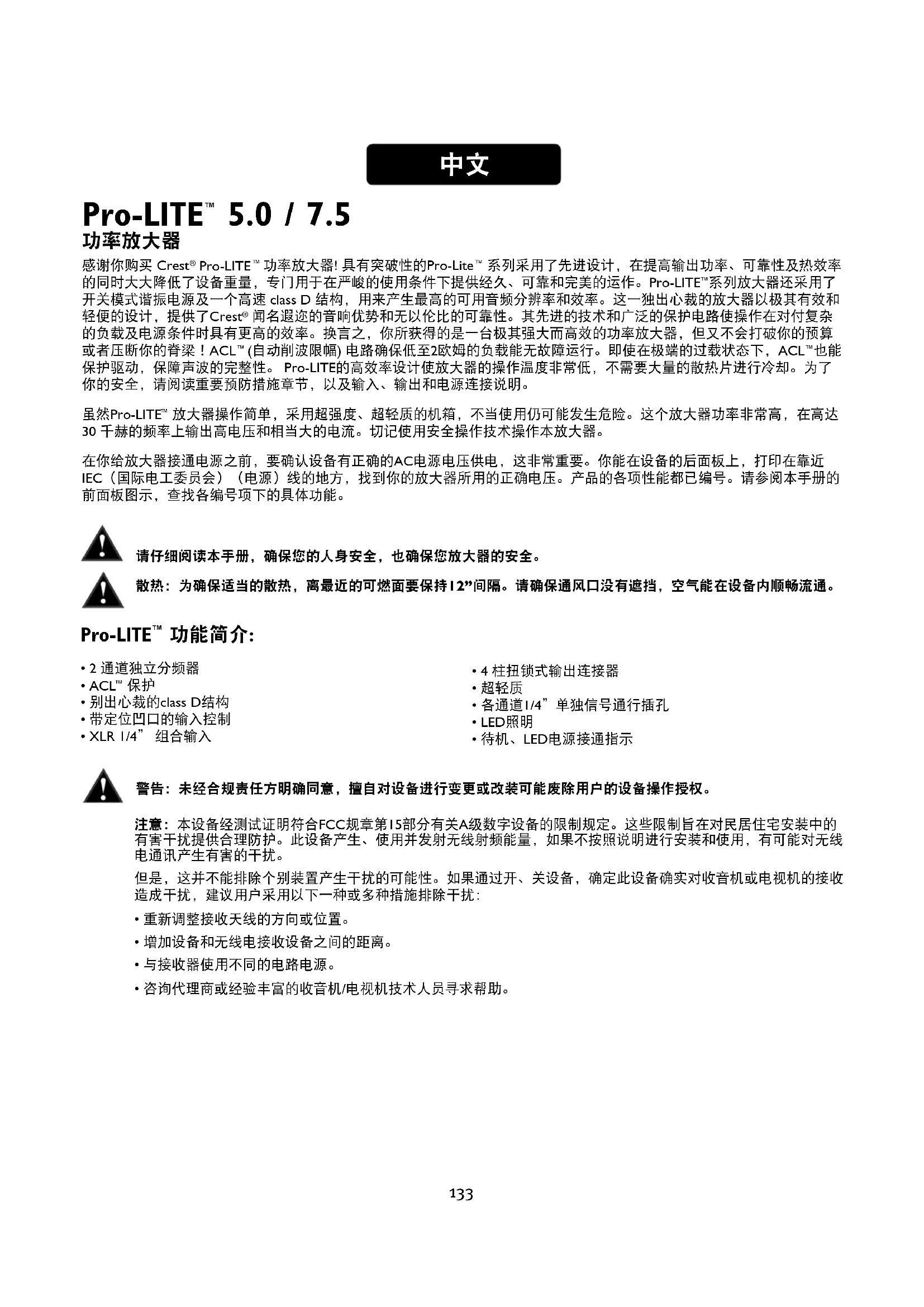

功率放大器! 具有突破性的Pro-Lite

系列采用了先进设计，在提高输出功率、可靠性及热效率 的同时大大降低了设备重量，专门用于在严峻的使用条件下提供经久、可靠和完美的运作。Pro-LITE

开关模式谐振电源及一个高速 class D 结构，用来产生最高的可用音频分辨率和效率。这一独出心裁的放大器以极其有效和 轻便的设计，提供了Crest

闻名遐迩的音响优势和无以伦比的可靠性。其先进的技术和广泛的保护电路使操作在对付复杂 的负载及电源条件时具有更高的效率。换言之，你所获得的是一台极其强大而高效的功率放大器，但又不会打破你的预算 或者压断你的脊梁！ACL

(自动削波限幅) 电路确保低至2欧姆的负载能无故障运行。即使在极端的过载状态下，ACL

保护驱动，保障声波的完整性。 Pro-LITE的高效率设计使放大器的操作温度非常低，不需要大量的散热片进行冷却。为了 你的安全，请阅读重要预防措施章节，以及输入、输出和电源连接说明。 虽然Pro-LITE

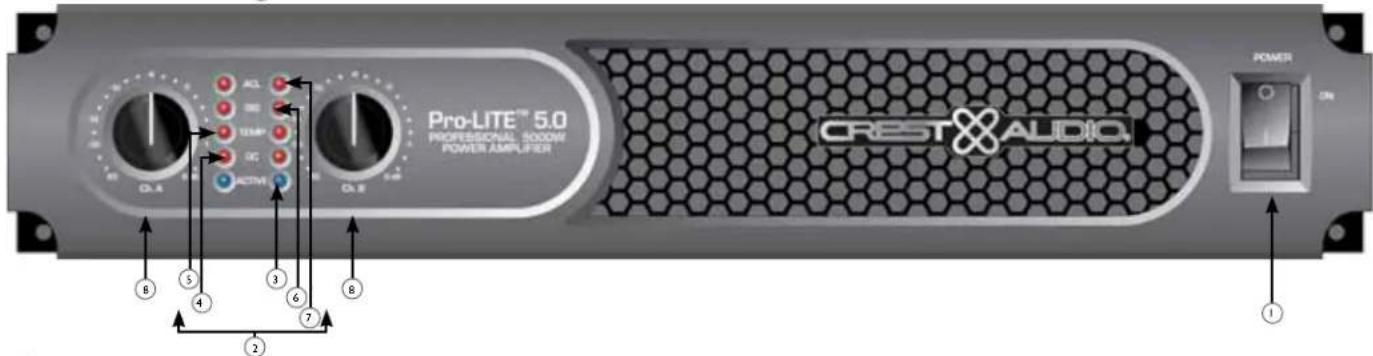

放大器操作简单，采用超强度、超轻质的机箱，不当使用仍可能发生危险。这个放大器功率非常高，在高达 30 千赫的频率上输出高电压和相当大的电流。切记使用安全操作技术操作本放大器。 在你给放大器接通电源之前，要确认设备有正确的AC电源电压供电，这非常重要。你能在设备的后面板上，打印在靠近 IEC（国际电工委员会）（电源）线的地方，找到你的放大器所用的正确电压。产品的各项性能都已编号。请参阅本手册的 前面板图示，查找各编号项下的具体功能。 请仔细阅读本手册，确保您的人身安全，也确保您放大器的安全。 散热：为确保适当的散热，离最近的可燃面要保持12”间隔。请确保通风口没有遮挡，空气能在设备内顺畅流通。

• 待机、LED电源接通指示 警告：未经合规责任方明确同意，擅自对设备进行变更或改装可能废除用户的设备操作授权。 注意：本设备经测试证明符合FCC规章第15部分有关A级数字设备的限制规定。这些限制旨在对民居住宅安装中的 有害干扰提供合理防护。此设备产生、使用并发射无线射频能量，如果不按照说明进行安装和使用，有可能对无线 电通讯产生有害的干扰。 但是，这并不能排除个别装置产生干扰的可能性。如果通过开、关设备，确定此设备确实对收音机或电视机的接收 造成干扰，建议用户采用以下一种或多种措施排除干扰：

• 咨询代理商或经验丰富的收音机/电视机技术人员寻求帮助。134

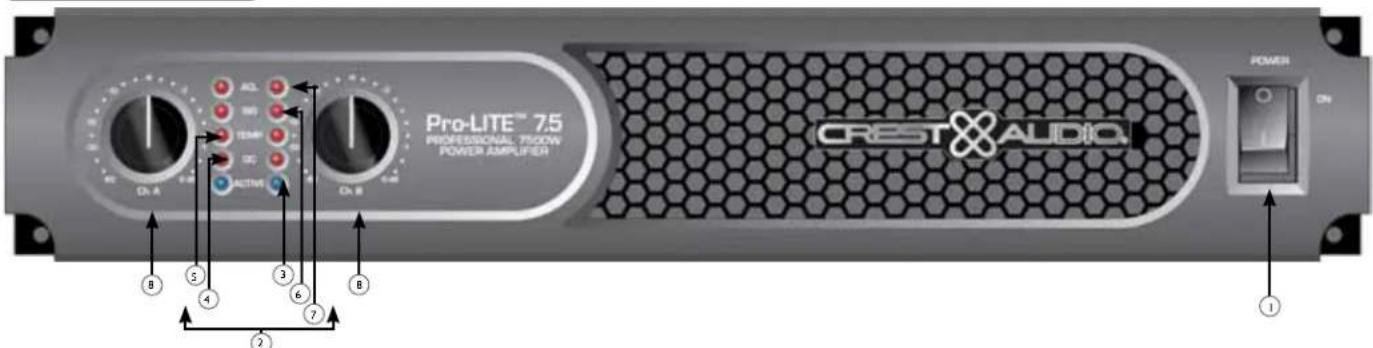

AC 电源开关 此按钮触发为放大器提供电源的继电器。

放大器在每个通道上都拥有五个前面板LED指示灯:ACTIVE、DC、TEMP、SIGNAL 和 ACL

LED 指示灯告诉用户各通道的操作状态，以及对可能出现的异常情况发出警告。 ACTIVE LED Active LED 表明其通道输出已经关闭，通道可以使用。在正常操作情况下，即使通道处于ACL™增益衰减，指 示灯仍保持在打开状态。这些保护功能使输出继电器保持关闭。如果Active LED熄灭，输出连接器上就没有信

具有内置的放大器保护。在某些通常会损坏功率放大器的情况下，DC LED指 示灯会亮起，功放自动尝试重新启动，纠正这种状况。如果放大器没有返回到正常工作状态，请联络你当地的

TEMP LED 万一有不稳定的散热情况发生，放大器保护会被激活，违规通道会被关闭。Temp LED指示灯会一直亮着，直 到恢复安全的操作温度。 SIGNAL LED 这个LED在其通道生成约4伏RMS以上输出信号 (输入在0.1伏以上，0分贝衰减，标准x40伏增益) 时亮起。这一 信号指示表明某信号正在进入并被放大器放大。 ACL

LED指示灯会在削波发动伊始就亮起。如果LED快速并间歇性闪烁，该通道即临界削波。稳定、明 亮的辉光意味着该功放正限幅削波，或正在降低增益，阻止严重的削波波形到达扬声器。有关详情，请参阅自 动削波限幅的章节。初次开机期间，ACL

LED指示灯会亮起，表明增益衰减电路已被激活。这可以防止扬声 器继电器关闭时信号突然爆发。

只要有可能，尽量将衰减器设置在顺时针全旋，以保持最佳系统余量。位于前面板的输入衰减器控制（通道 A一个，通道B一个）调整所有模式下各自功放通道的增益。请参阅本手册末有关标准电压增益和输入灵敏

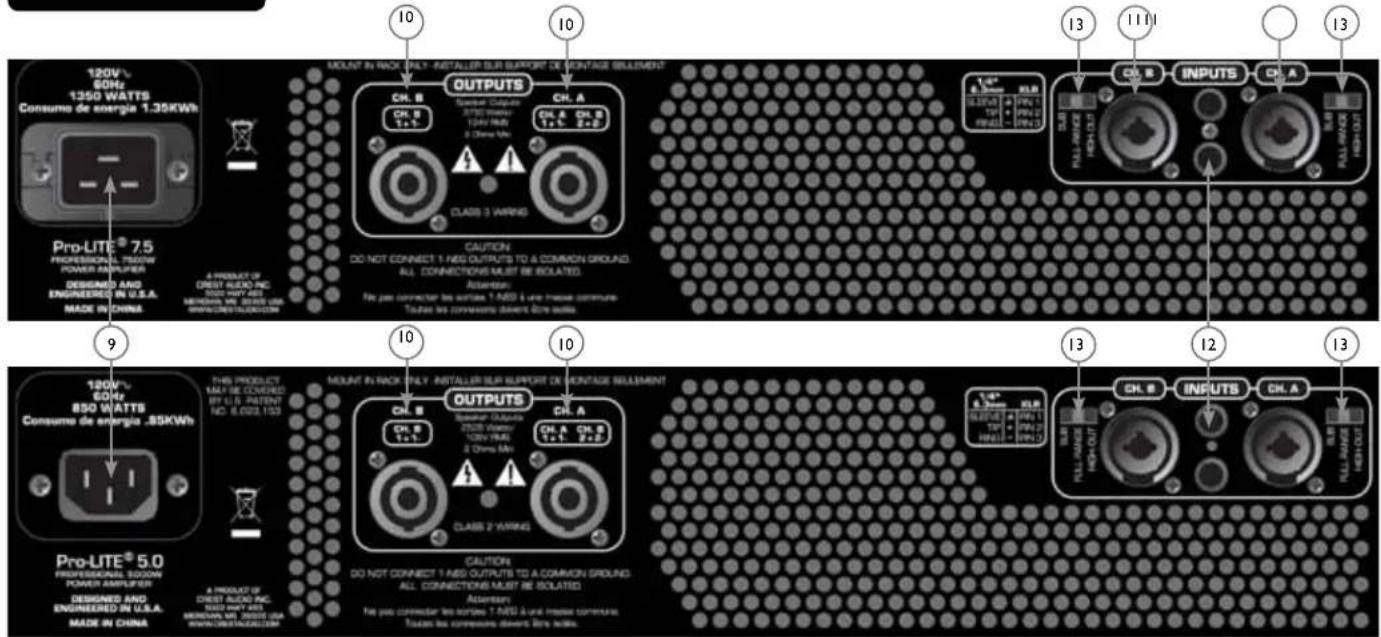

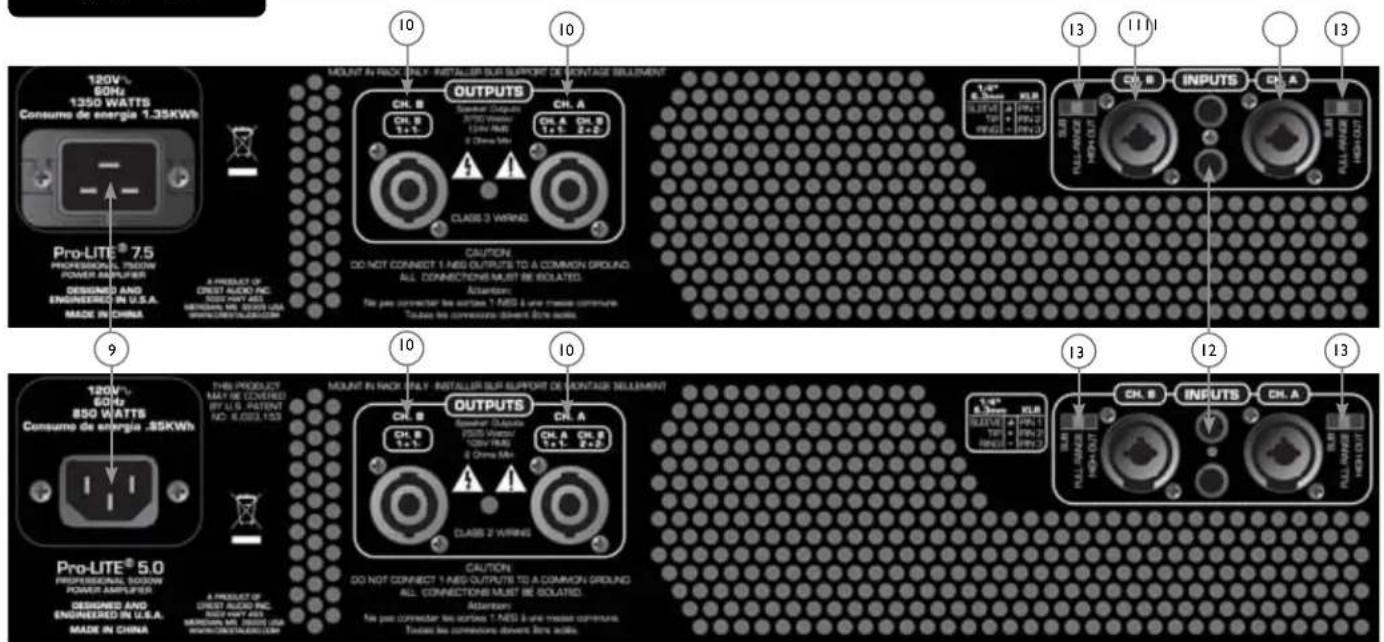

AC电源插口: 这是IEC（国际电工委员会）电源线插座，向设备提供AC电源。将电源线连接到此插座，向设备提供电源。如果使 用不当电压，可能导致设备损坏。（参见设备上标明的电源电压）。120伏的Pro-LITE

7.5有一个电源线固定夹。 千万不要折断任何设备上的接地脚。这是为了你的安全起见。如果使用的电源插座没有接地脚，则应使用相应的 接地转换器，并将第三根导线正确接地。为防止触电或火灾危险，一定要确认放大器及其所有附加设备都正确接

所有型号都在每个通道上配备有一个4柱扭锁式输出连接器。通道A输出允许CH A 1+ 正 / 1- 负，通道B则是 2+ 正 / 2- 负使用单一4芯扬声器线材。

通过放大器后面板上的3-芯XLR (芯2正极) 或6.3 mm组合插头连接器的输入连接。输入为主动平衡。 THRU/OUT 插孔 这个1/4” 插孔提供关联通道的并行输出信号，补偿该放大器和/或额外的功放输入。

HIGH PASS 这一位置用于启动相应通道的HIGH PASS滤波器。该滤波器将发送至关联放大器通道的频率限制在100 赫兹以上。在使用单独的低音扬声器音箱时，这个位置表示将中高频率的扬声器音箱连接到与HIGH PASS开关相关联的通道上。 FULL RANGE 顾名思义，这个开关的Full Range位置放行所有通往放大器的频率。通常用于将全音域扬声器音箱连接

SUBWOOFER 这一位置用于启动相应通道的LOW PASS 滤波器。该滤波器将发送至关联放大器通道的频率限制在100 赫兹以下。在使用单独的低音扬声器音箱时，这个位置表示将低音扬声器音箱连接到与低音扬声器开关

DSP拥有先进的数字信号处理。DSP的设计异常有效，使用又极其简便。通过采用独特的、革命性的 先进低音增强程序，Pro-LITE

DSP放大器仅使用其它功率放大器所要求的功率中的一小部分，即极大地提高了任何系统内 的可感低音电平。在您用放大器发送信号之前，要确认设备有适当的AC线路电压供电，这非常重要。你能在设备的后面板 上，打印在靠近IEC（国际电工委员会）（电源）线的地方，找到你的放大器所用的正确电压。产品的各项性能都已编号。 请参阅本手册前面板图示，找到各编号项下的具体功能。 请仔细阅读本手册，确保你的人身安全，也确保你放大器的安全。

警告：将信号发送至放大器前，请检查您的DSP设置。设置不正确可能会损坏音箱。 散热：为确保适当的散热，离最近的可燃面要保持12”间隔。 请确保通风口没有遮挡，空气能在设备内顺畅流通。 警告：未经行规执行责任方明确同意，擅自对设备进行变更或改装可能废除使用者的设备操作权。 注意：本设备经测试证明符合FCC规章第15部分有关A级数字设备的限制规定。这些限制旨在对民居住宅安装中的有 害干扰提供合理防护。此设备产生、使用并发射无线射频能量，如果不按照说明进行安装和使用，有可能对无线电

但是，这并不能排除个别装置产生干扰的可能性。如果通过开、关设备，确定此设备确实对收音机或电视机的接收 造成干扰，建议用户采用以下一种或多种措施排除干扰：

• 咨询代理商或经验丰富的收音机/电视机技术人员寻求帮助。 Pro-LITE

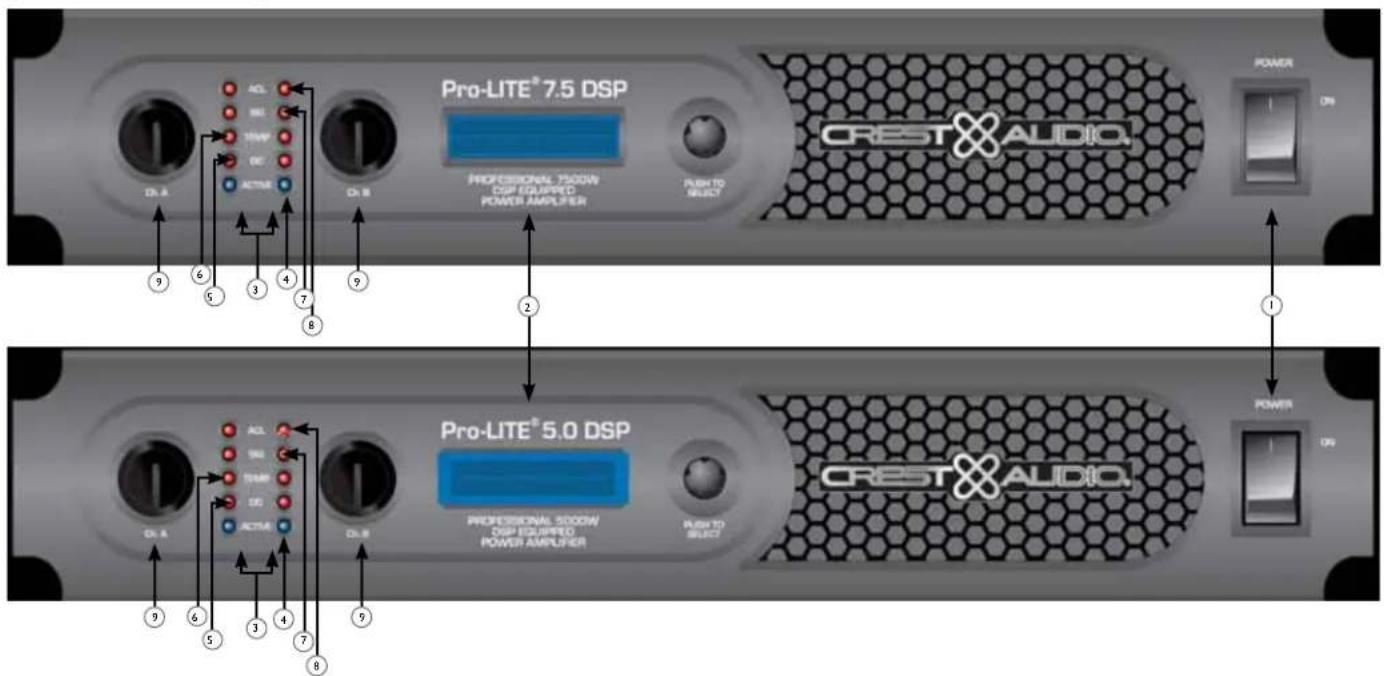

AC 电源开关 此开关触发为放大器提供电源的继电器。 LCD 显示屏 蓝色背光LCD屏幕。

。这些LED 指示灯 告诉用户各通道的操作状态，以及对可能出现的异常情况发出警告。 ACTIVE LED Active LED 表明其通道输出已经关闭，通道可以使用。在正常操作情况下，即使通道处于ACL

持在打开状态。这些保护功能使输出继电器保持关闭。如果Active LED熄灭，输出连接器上就没有信号。 DC LED 一旦发生异常操作情况，Pro-LITE

具有内置的放大器保护。在某些通常会损坏功率放大器的情况下，DC LED指示灯会亮 起，功放自动尝试重新启动，纠正这种状况。如果放大器没有返回到正常工作状态，请联络你当地的授权服务中心。 TEMP LED 万一有不稳定的散热情况发生，放大器保护会被激活，违规通道会被关闭。Temp LED指示灯会一直亮着，直到恢复安全

SIGNAL LED 这个LED在其通道生成约4伏RMS以上输出信号 (输入在0.1伏以上，0分贝衰减，标准x40伏增益) 时亮起。这一信号指示表 明某信号正在进入并被放大器放大。 ACL

LED指示灯会在削波发动伊始就亮起。如果LED快速并间歇性闪烁，该通道即临界削波。稳定、明亮的辉光 意味着该功放正限幅削波，或正在降低增益，阻止严重的削波波形到达扬声器。初次开机期间，ACL

LED指示灯会亮 起，表明增益衰减电路已被激活。这可以防止扬声器继电器关闭时信号突然爆发。

只要有可能，尽量将衰减器设置在顺时针全旋，以保持最佳系统余量。位于前面板的输入衰减器控制（通道A一个，通 道B一个）调整所有模式下各自功放通道的增益。请参阅本手册末有关标准电压增益和输入灵敏度的技术规格信息。

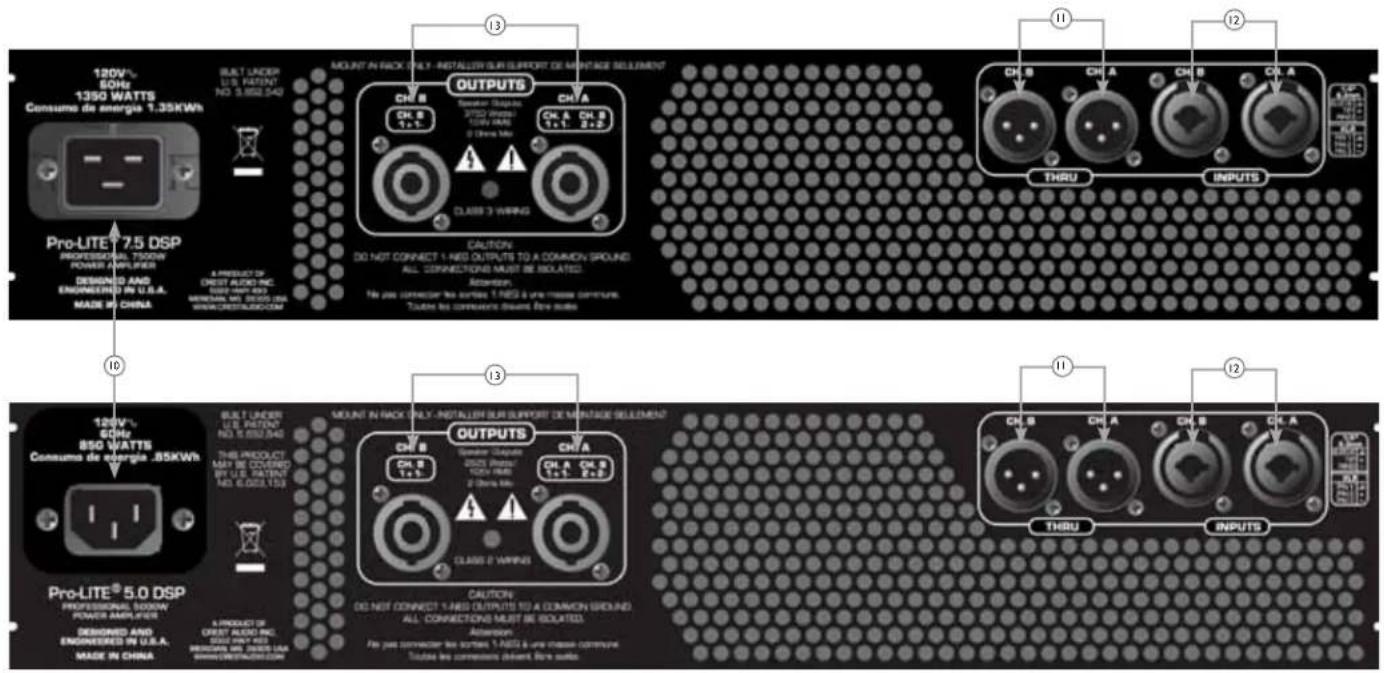

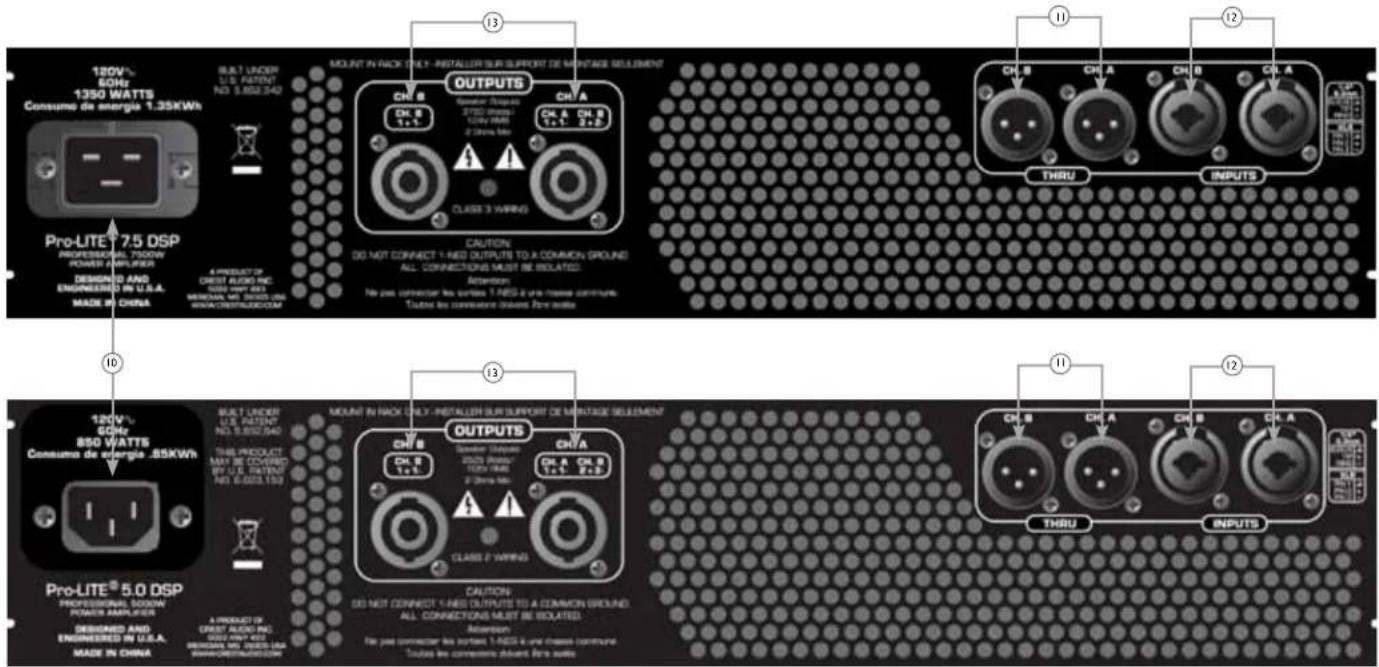

AC电源插口: 这是IEC（国际电工委员会）电源线插座，向设备提供AC电源。将电源线连接到此插座，向设备提供电源。如 果使用不当电压，可能导致设备损坏。（参见设备上标明的电源电压）。 千万不要折断任何设备上的接地脚。这是为了你的安全起见。如果使用的电源插座没有接地脚，则应使用相应 的接地转换器，并将第三根导线正确接地。为防止触电或火灾危险，一定要确认放大器及其所有附加设备都正

这个XLR插孔提供关联通道的并行输出信号，补偿该放大器和/或额外的功放输入。这个XLR插孔还提供一个用 单芯屏蔽线补偿的非平衡（芯/套）输出。

通过放大器后面板上的3-芯XLR (芯2正极) 或6.3 毫米组合插头连接器的输入连接。输入为主动平衡。输入过 载点很高，足以接受几乎任何信号源的最大输出电平。

所有型号都在每个通道上配备有一个4柱扭锁式输出连接器。通道A输出允许CH A 1+ 正 / 1- 负，通道B则是 2+ 正 / 2- 负，使用单一4芯扬声器线材。

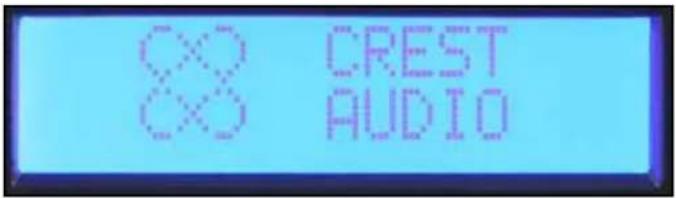

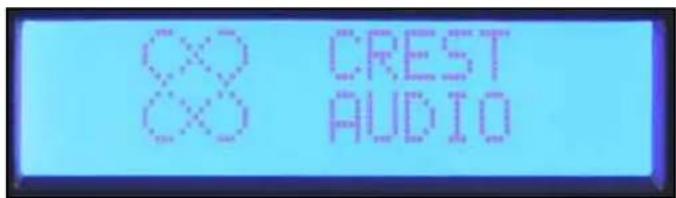

显示屏出现，您就可以开始调整DSP处理器 了。按编码器会将您带到主菜单。 Input Mode（输入模式） Volume（音量） Crossover / Band-Pass Filters

Delay（延迟） Equalization（均衡） Limiting（限幅） Memory Lock（内存锁止） 位于显示屏右侧的编码器旋钮用于导航和控制DSP功能。位 于显示屏左侧的通道A和通道B控制也是编码器，但是是专门 用来调整各通道的输入增益的。旋转显示屏右侧的编码器旋 钮，您可以滚动浏览主菜单的选项。 主菜单不仅允许您选择程序进行编辑，而且还可 以快速查看已启动程序。菜单的选项从左至右计 有：Input Mode、Volume、Crossover/Band-Pass Filters、Equalization、Delay、 Limiting、Memory 和 Lock。140

要从主菜单中选择项目，只要旋转编码器，直至光标标记你 要的选项。按编码器导航至子菜单中该处理功能的调整屏， 当你进入一个处理功能子菜单时，光标出现在屏幕的左上 角，你就可以滚动浏览子菜单屏幕了。 要编辑参数，按编码器，将光标移动至屏幕上所要的参数。 然后旋转编码器调整该参数。要滚动至另一屏幕，按编码 器，令光标返回到屏幕的左上角。你现在可以滚动浏览子菜

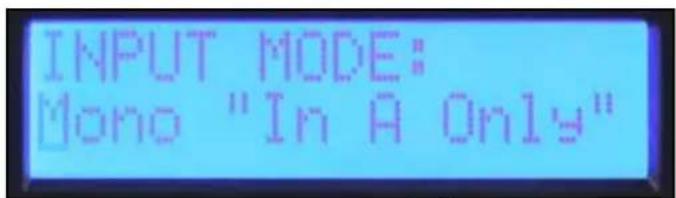

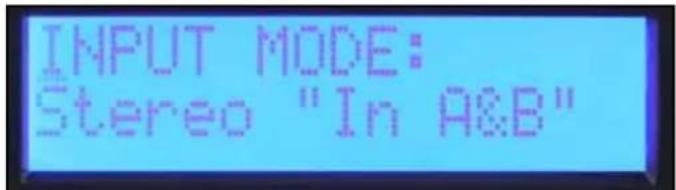

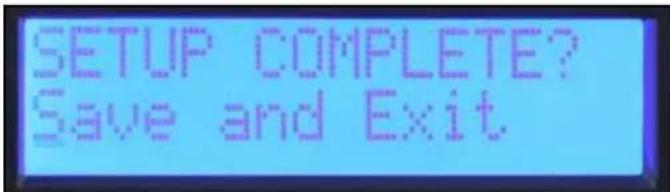

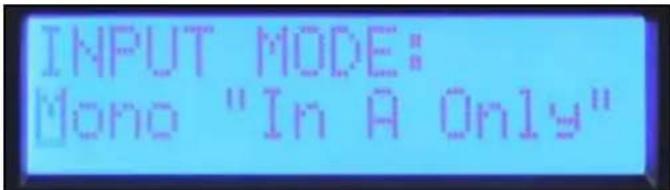

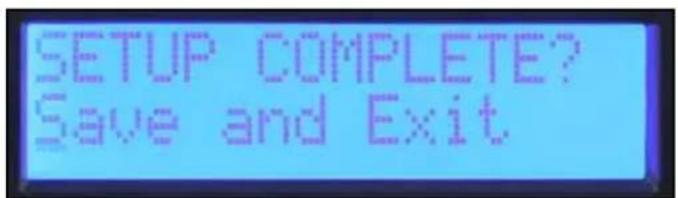

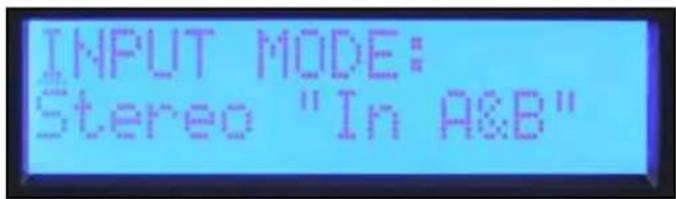

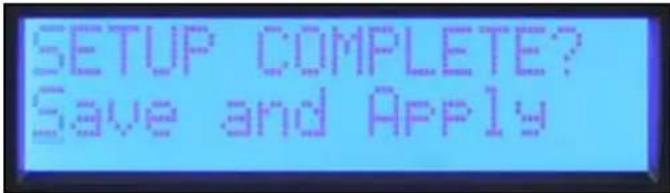

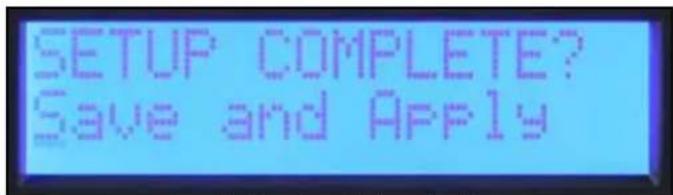

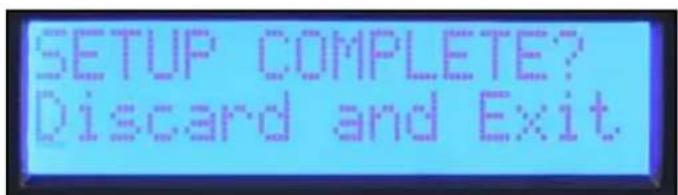

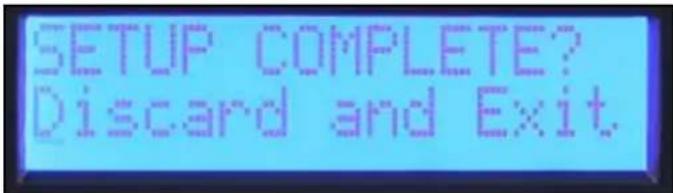

电流增益设置始终位于主菜单屏内。前面板上专用的编码器 用于在立体声和单声道模式下调整通道A和通道B。 如果输入模式设置在Bridge，通道B控制处于不活跃状态，音 量显示“na”。 立体声：输入A和B进输出A和B。 单声道：输入A同时驱动输出A和B。 Discard and Exit屏幕 Save and Exit 屏幕 Stereo Mode（立体声模式）屏幕 Mono Mode（单声道模式）屏幕 Volume（音量）屏幕 要重置DSP并放弃编辑，在子菜单中选择 “Discard and Exit”， 删除进入子菜单后所作的编辑。 大多数子菜单进程的最后一个屏幕是“Save and Exit”。在这 个屏幕中按编码器保存编辑并返回主菜单。 注:在选择Save and Exit并返回主菜单之前，所作的调整 不会被保存。在子菜单中进行编辑时关闭放大器，其结果 和“Discard and Exit”相同。 Volume（音量） Mode（模式）141

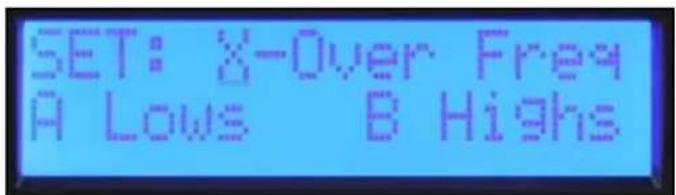

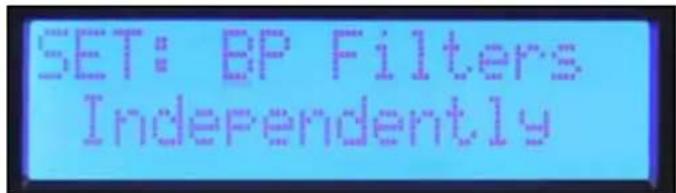

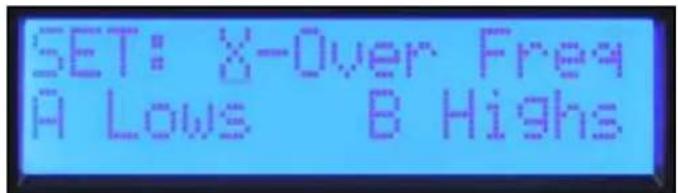

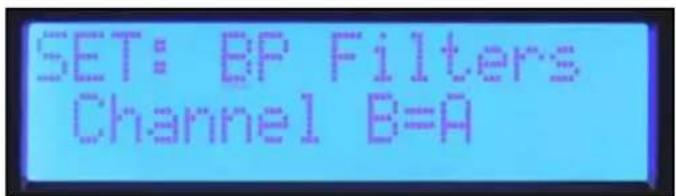

在你进入“XOVER” 子菜单后，就如何设置带通滤波器， 你有三个选项。选择”BP Filters Independently”设置时，通 道A和B的高通及低通滤波器都是单独设置。 如果您在两个通道设置相同的立体声系统中使用放大器，选 择 “Channel B=A” ，两个通道将会一次设置完成。通道A 的滤波器设置也设置通道B。 如果你在放大器的通道间创建一个分频，选择 “X-over Freq A Lows B Highs”，分频频率和滤波器类型可以用一套 控件来设置。用分频屏幕、高通和低通屏幕设置。 不同于其它子菜单功能，在你选择“Save and Apply”并返 回主菜单之前，输入模式不会改变。 Save and Apply 屏幕 设置: X-Over Freq A Lows B Highs 屏幕 设置: BP Filters Channel B=A 屏幕 设置: BP Filters Independently 屏幕 Mode（模式）继续 分频滤波器、带通滤波器和极性 可用于高通和低通滤波器的滤波器类型有：

BW-12 dB Butterworth 滤波器，每倍频程斜率12分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 BW-18 dB Butterworth 滤波器，每倍频程斜率18分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 BW-24 dB Butterworth 滤波器，每倍频程斜率24分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 LR-24 dB Linkwitz-Riley 滤波器，每倍频程斜率24分贝。转角频率时-6分贝。 LR 滤波器在转角频率组合一个平直的响应。 一般来说，所有扬声器共用一个高通滤波器是个很好的做法。142

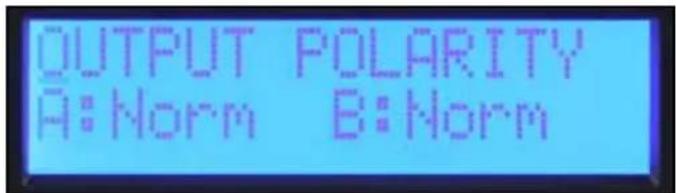

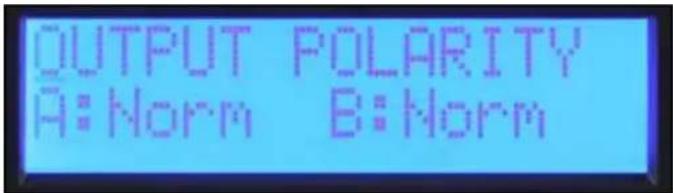

Equalization（均衡） 设置通道EQ Bypass（旁通） 输出极性可以在任一通道上转换。在极性屏幕上选择 Normal（正常）或Invert（转换）。如果你创建一个带每倍 频程12分贝滤波器的分频，高频输出可能会需要转换相位来 维持分频频率的正确相位关系。临时转换多路系统中一个通 道的极性还有助于驱动校准的延迟设置。你可以调整延迟来 消除分频频率。请记得在完成后将输出极性屏上的极性切换 回Normal（正常）。 要返回到主菜单，选择Discard and Exit或Save and Exit。 Output Polarity（输出极性）屏幕 EQ 旁通屏幕 Pro-LITE

DSP在每个通道上都提供了五波段的参数EQ、Waves

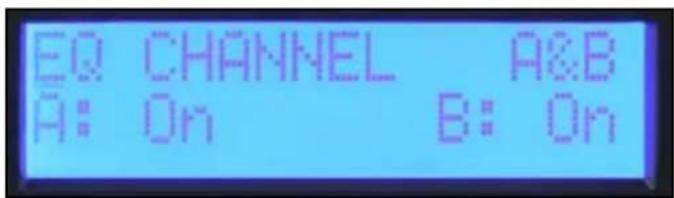

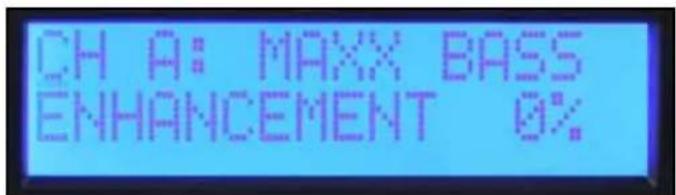

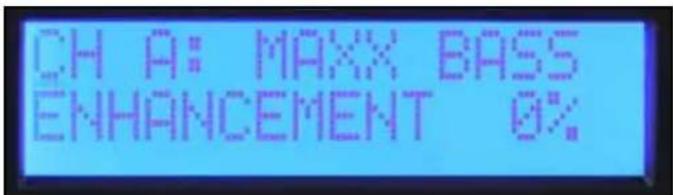

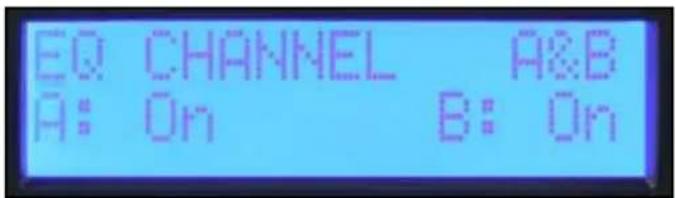

增强和horn EQ。 EQ 子菜单中的第一个屏幕是旁通屏。通道可以独立旁通，或者A&B也可以一起旁通。 按编码器，直到光标位于所要更改的 参数底下，旋转编码器，更改旁通模式。完成后按光标，令其返回到左上角，以便滚动到其它屏幕。 EQ 子菜单中的第一个屏幕是旁通屏。通道可以独立旁通， 或者A&B也可以一起旁通。 按编码器，直到光标位于所要 更改的参数底下，旋转编码器，更改旁通模式。完成后按光 标，令其返回到左上角，以便滚动到其它屏幕。 MaxxBass

增强系统和各通道的高通滤波器互动，在扬声器可 以掌控的频率范围内生成低音能量。MaxxBass

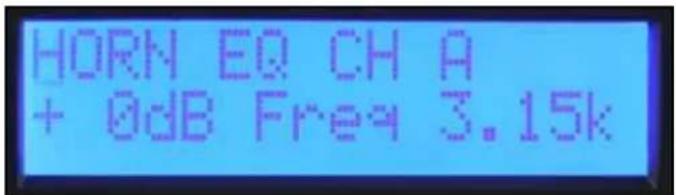

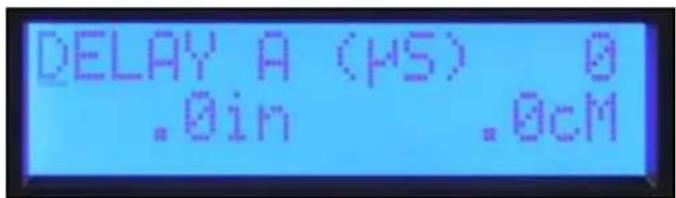

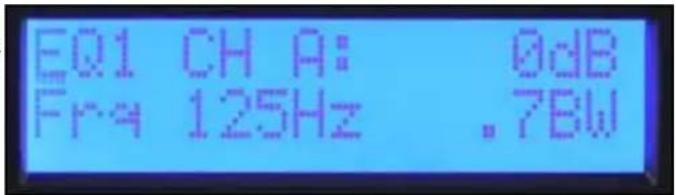

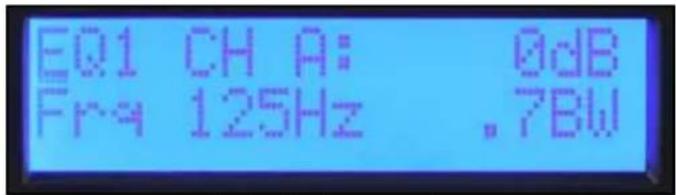

参数EQ Horn EQ Delay 每个通道都有五波段参数EQ。频率可以设置在1/12倍频程频率 级。滤波器的带宽在倍频程中设置并显示。电平可以在一个 +/- 15 分贝的范围内调整。按编码器选择所要调整的参数。完成后 将光标返回到左上角，以便滚动至其它屏幕。 Horn EQ 给每倍频程提供了一个6分贝的高频提升，高频扬 声器有时需要这个提升。频率控制设置滤波器的低频转角。 要返回到主菜单，选择Discard and Exit 或 Save and Exit。 Delay 可以用来在一个扬声器内校准驱动，或延迟那种安装在 楼座下的辅助扬声器。短暂的延迟也可以用来延迟主扬声器， 使之与鼓或低音吉他对齐。每个通道提供总共125毫秒的延 迟。可以以41.67微秒的步进提供5毫秒延迟，用于驱动校准。以 1毫秒步进提供120毫秒延迟，用于系统校准。这些延迟可以独 立设置，方便在调整系统校准延迟时保持驱动校准的偏移量。 延迟子菜单中的第一个屏幕让用户决定是独立

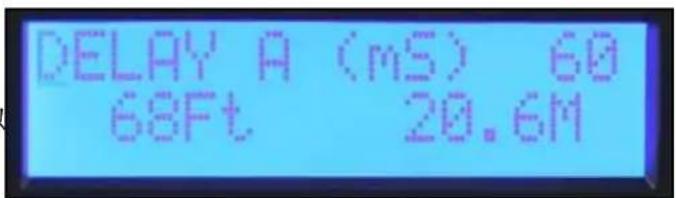

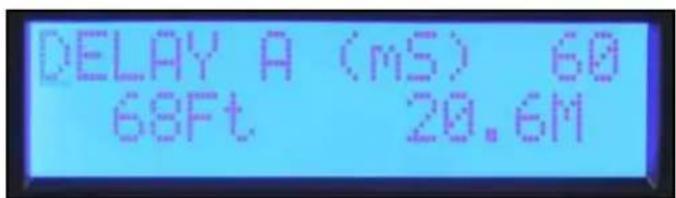

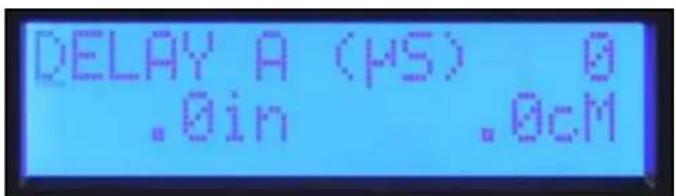

B=A设置延迟。这一选择仅适用于1毫秒步进的系统延迟，驱 动校准延迟要独立设置。Pro-LITE

DSP放大器在系统延迟中 用米和英尺显示等效延迟距离，在驱动延迟中则使用厘米或

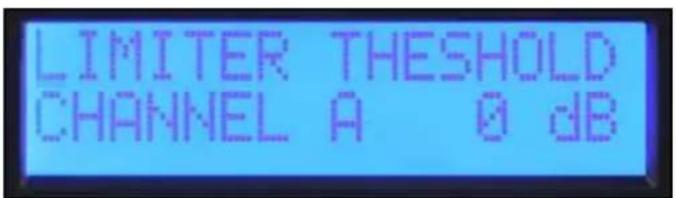

DSP在每个通道上都提供限幅器。限制功放段输入 的信号电平。限制阈值从零开始，以-1分贝的步进减少最大输 出。你必须注意，Pro-LITE

DSP的工作原理和多数其它放大 器相同，在其最大输出上取决于线路电压和负载阻抗。根据负 载，你可能在减少输出之前需要先调低限幅器，这个调整幅度 可以高达3分贝。 限幅器屏幕144

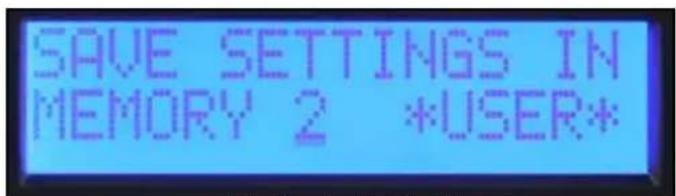

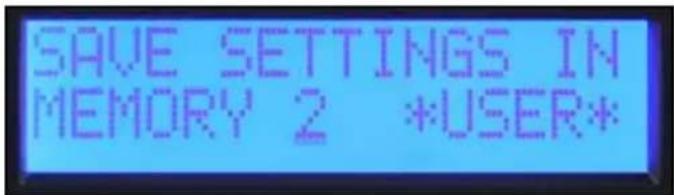

在Memory Operation的子菜单内，选择“Save Settings”。 选择四个预设位置之一。通过旋转光标选择字符编辑名称，按 编码器进入下一个位置。继续操作直至完成。如要保持相同名 称，按编码器六次跨过名称编辑屏幕。 一旦选定了存储位置并命名了预设置，就会给您一个是/否的

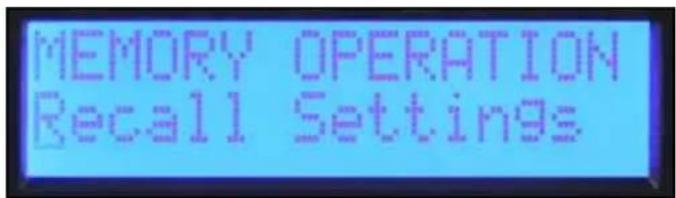

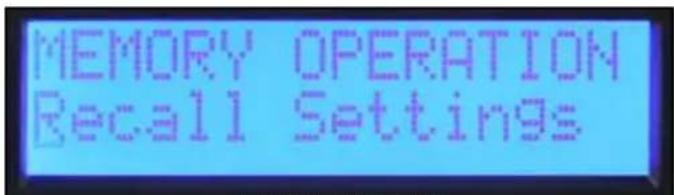

在Memory Operation的子菜单内，选择“Recall Settings”。 选择要调出的预设置号，或选择恢复出厂设置，恢复到中性状 态。和保存功能一样，有提供在未完成恢复选项时就退出的

DSP的安全锁功能允许锁止选定的控制，防止未经授权的调整。启动锁止时必须设置一个四位数的密码。只要想进入 子菜单，就必须输入这一密码，才能允许临时访问编辑功能。任何时候你返回主菜单或关闭本机的开关，锁止即再次启动。电源关 闭时所有编辑都被锁止。 注:请务必记下密码。如果密码丢失或误置，请联系客户服务。 Pro-LITE

放大器有三种不同的锁止模式: Off 所有设置都可以调整，无需密码。 All Except Volume 除音量之外，所有子菜单编辑都必须输入密码。 All with Volume 包括音量，所有子菜单编辑都必须输入密码。 Pro-LITE

有四个内存位置，可以存储其设置并在以后调出。各存储位有一个六字符的名称，用于识别文件。开通的预设置名称还 显示在主菜单的“Memory” 屏幕中。 Save Settings 屏幕 调出预设屏幕145

额定瓦 2通道 x 2 欧姆 4800 瓦，20毫秒重复爆发 / 3790 瓦，1% THD，两通道驱动 @ 1 千赫。 额定瓦 2通道 x 4 欧姆 2810 瓦，20毫秒重复爆发 / 2450 瓦，1% THD / 2030 瓦，0.15% THD, 两通道驱动 @ 1千赫。 额定瓦 2通道 x 8 欧姆 1550 瓦，20毫秒重复爆发 / 1425 瓦，1% THD / 1200 瓦，0.15% THD, 两通道驱动 @ 1千赫。 最低阻抗 2 欧姆 最大RMS电压摆幅 124 伏 频率响应 20赫兹 - 25千赫; + 0分贝, -3分贝 20赫兹- 20千赫2通道 x 2 欧姆 <0.5% @ 3390瓦 20赫兹至 4千赫，在20千赫时降低至3100瓦，两通道驱动。 20赫兹- 20千赫2通道 x 4 欧姆 <0.15% @ 1850瓦 20赫兹至 20千赫，两通道驱动。 20赫兹- 20千赫2通道 x 8 欧姆 <0.15% @ 1170瓦 20赫兹至 20千赫，两通道驱动。 输入CMRR（共模抑制比） > - 75分贝 @ 1千赫。 电压增益 x 40 (+32分贝) Crossover 100赫兹 各通道可切换2阶高通和3阶低通。 Crosstalk > -60分贝 @ 1千赫@ 1000 瓦功率 @ 8 欧姆。 哼声和噪声 > -100分贝，”A” 加权参照4 欧姆时的额定功率。 压摆率 > 12伏/微秒 阻尼系数 (8 欧姆) > 200:1 @ 20赫兹 - 1千赫@ 8 欧姆 相位响应 +15 至 -85度，从20赫兹至 20千赫

2.25 伏 +/- 3% 适于 1千赫4 欧姆额定功

率，2.2 伏 +/- 3% 适于 1千赫2 欧姆额定功率 输入阻抗 20千欧平衡，10千欧非平衡。 耗电量 @ 1/8 伏安 (瓦) 2210 (1440) @ 2 欧姆，1550 (950) @ 4 欧姆，985 (560) @ 8 欧姆 耗电量 @ 1/3 伏安 (瓦) 4260 (3150) @ 2 欧姆，3120 (2160) @ 4 欧姆，1890 (1200) @ 8 欧姆 空载功耗 250伏安，120瓦。 冷却 3台温控调速风扇。 控制 2个前面板衰减器，用于HPF、Normal和LPF的分频选择开关 LED指示灯 每通道五个LED指示灯：Active、Signal、ACL、Temperature和DC 保护 过热、DC、超低音、不正确加载、欠压和过电压 连接器 输入：双组合1/4” XLR，输出：双 1/4” 直通、一个2芯和一个4芯扭锁式连接器 结构 0.062” 厚铝板 尺寸规格 前面板下为 3.5”x19”x 17”， 把手 + 0.6” 净重 6.61公斤 (14.6磅*) 毛重 8.34公斤(18.4磅) 额定功率为有带宽读数：20 赫兹至22 千赫。所有功率测量均在120伏或240伏下进行。 2 欧姆稳态正弦波电源由断路器限时。

额定瓦 2通道 x 2 欧姆 3300 瓦，20毫秒重复爆发 / 2600 瓦，1% THD，两通道驱动 @ 1千赫。 额定瓦 2通道 x 4 欧姆 2025 瓦，20毫秒重复爆发 / 1725 瓦，1% THD / 1500 瓦，0.2% THD, 两通道驱动 @ 1千赫。 额定瓦 2通道 x 8 欧姆 1175 瓦，20毫秒重复爆发 / 1000 瓦，1% THD / 825 瓦，0.2% THD, 两通道驱动 @ 1千赫。 最低阻抗 2 欧姆 最大RMS电压摆幅 105 伏 频率响应 20赫兹 - 22千赫; +/-0.5分贝 @ 1瓦。 20赫兹 - 20千赫 2通道 x 2 欧姆 <0.5% @ 2250瓦 20赫兹至 4千赫，在20千赫时降低至1650瓦，两通道驱动。 20赫兹 - 20千赫 2通道 x 4 欧姆 <0.15% @ 1400瓦 20赫兹至 10千赫，

20千赫时降低至1350瓦，两通道驱动。 20赫兹 - 20千赫 2通道 x 8 欧姆 <0.15% @ 860瓦 20赫兹至 4千赫，在20千赫时提高至1000瓦，两通道驱动。 输入CMRR（共模抑制比） > - 75分贝 @ 1千赫。 电压增益 x 40 (+32分贝) Crossover 100赫兹 各通道可切换2阶高通和3阶低通。 Crosstalk > -60分贝 @ 1千赫@ 700 瓦功率 @ 8 欧姆。 哼声和噪声 > -105分贝，“A” 加权参照4 欧姆时的额定功率。 压摆率 > 12伏/微秒 阻尼系数 (8 欧姆) > 210:1 @ 20赫兹- 1千赫@ 8 欧姆 相位响应 +5 至 -91度，从20赫兹至 20千赫 输入灵敏度 1.95 伏 +/- 3% 适于 1千赫 4 欧姆额定功率，1.83 伏 +/- 3% 适于 1千赫 2 欧姆额定功率 输入阻抗 20千

平衡，10千欧非平衡。 耗电量 @ 1/8 伏安 (瓦) 1435 (890) @ 2 欧姆，920 (525) @ 4 欧姆，625 (335) @ 8 欧姆 耗电量 @ 1/3 伏安 (瓦) 3050 (2155) @ 2 欧姆，1880 (1200) @ 4 欧姆，1200 (715) @ 8 欧姆 空载功耗 195伏安，90瓦。 冷却 3台温控调速风扇。 控制 2个前面板衰减器，用于HPF、Normal和LPF的分频选择开关 LED指示灯 每通道五个LED指示灯：Active、Signal、ACL、Temperature和DC 保护 过热、DC、超低音、不正确加载、欠压和过电压 连接器 输入：双组合1/4” XLR，输出：双 1/4” 直通、一个2芯和一个4芯扭锁式连接器 结构 0.062” 厚铝板 尺寸规格 前面板下为 3.5”x19”x 17”，把手 + 0.6”

6.2公斤 (13.6磅*) 毛重 7.9公斤(17.4磅) 额定功率为有带宽读数：20 赫兹至22 千赫。所有功率测量均在120伏或240伏下进行。 2 欧姆稳态正弦波电源由断路器限时。

额定瓦 2通道 x 2 欧姆 4780 瓦，20毫秒重复爆发 / 3740 瓦，1% THD，两通道驱动 @ 1千赫。 额定瓦 2通道 x 4 欧姆 2810 瓦，20毫秒重复爆发 / 2475 瓦，1% THD / 2160 瓦，0.2% THD, 两通道驱动 @ 1千赫。 额定瓦 2通道 x 8 欧姆 1550 瓦，20毫秒重复爆发 / 1475 瓦，1% THD / 1270 瓦，0.2% THD, 两通道驱动 @ 1千赫。 最低阻抗 2 欧姆 最大RMS电压摆幅 124 伏 频率响应 20赫兹 - 25千赫; +0分贝, -3分贝 20赫兹 - 20千赫 2通道 x 2 欧姆 <0.5% @ 3390瓦 20赫兹 至 4千赫，在20千赫时降低至2000瓦，两通道驱动。 20赫兹 - 20千赫 2通道 x 4 欧姆 <0.15% @ 2000瓦 20赫兹 至 20千赫，两

20赫兹 - 20千赫 2通道 x 8 欧姆 <0.15% @ 1150瓦 20赫兹 至 20千赫，两通道驱动。 输入CMRR（共模抑制比） > - 75分贝 @ 1 千赫。 电压增益 x 70 (+37分贝) Crossover 各通道可调式高通和低通滤波器。 滤波器类型：12分贝/oct 2nd order，18分贝/oct 3rd order， 24分贝/oct 4th order Butterworth滤波器和24分贝/oct 4th order Linkwitz-Riley滤波器。 Crosstalk > -60分贝 @ 1千赫 @ 1000 瓦功率 @ 8 欧姆。 哼声和噪声 > -96分贝，“A” 加权参照4欧姆时的额定功率。 压摆率 > 12伏/微秒 阻尼系数 (8 欧姆) > 200:1 @ 20赫兹 - 1千赫 @ 8 欧姆 输入灵敏度 1.340 伏 +/

3% 适于 1千赫 4 欧姆额定功率，1.250 伏 +/- 3% 适于 1千赫 2 欧姆额定功率 输入阻抗 12千欧平衡，10千欧非平衡。 耗电量 @ 1/8 伏安 (瓦) 2210 (1440) @ 2 欧姆，1550 (950) @ 4 欧姆，985 (560) @ 8 欧姆 耗电量 @ 1/3 伏安 (瓦) 4260 (3150) @ 2 欧姆，3120 (2160) @ 4 欧姆，1890 (1200) @ 8 欧姆 空载功耗 250伏安，120瓦 冷却 3台温控调速风扇。 控制 2个前面板衰减器，采用LCD屏幕菜单按钮式导航编码器的输入模式导航， 参数EQ，用于选择HPF、Normal、LPF的分频器选择开关。 LED指示灯 每通道五个LED指示灯：Active、Signal、ACL、Temperature和DC 保护 过热、DC、超低音、不正确加载、欠压和

连接器 输入：双组合1/4” XLR，输出：双XLR公接头输入直通、一个2芯和一个4芯扭锁式连接器 结构 0.062” 厚铝板 尺寸规格 前面板下为 3.5”x19”x 17.25”， 把手 + 0.75” 净重 6.9公斤 (15.2磅*) 毛重 8.6公斤(19.0磅) 额定功率为有带宽读数：20 赫兹至22 千赫。所有功率测量均在120伏或240伏下进行。 2 欧姆稳态正弦波电源由断路器限时。

额定瓦 2通道 x 2 欧姆 3300 瓦，20毫秒重复爆发 / 2600 瓦，1% THD，两通道驱动 @ 1千赫。 额定瓦 2通道 x 4 欧姆 2000 瓦，20毫秒重复爆发 / 1700 瓦，1% THD / 1500 瓦，0.2% THD, 两通道驱动 @ 1千赫。 额定瓦 2通道 x 8 欧姆 1175 瓦，20毫秒重复爆发 / 1000 瓦，1% THD / 825 瓦，0.2% THD, 两通道驱动 @ 1千赫。 最低阻抗 2 欧姆 最大RMS电压摆幅 100 伏 频率响应 20赫兹 - 22千赫; +/-0.5分贝 @ 1瓦。 20赫兹 - 20千赫 2通道 x 2 欧姆 <0.5% @ 2250瓦 20赫兹 至 4千赫，在20千赫时降低至1650瓦，两通道驱动。 20赫兹 - 20千赫 2通道 x 4 欧姆 <0.15% @ 1400瓦 20赫兹 至 10千赫

在20千赫时降低至1350瓦，两通道驱动。 20赫兹 - 20千赫 2通道 x 8 欧姆 <0.15% @ 830瓦 20赫兹 至 4千赫，在20千赫时提高至1000瓦，两通道驱动。 输入CMRR（共模抑制比） > - 75分贝 @ 1 千赫。 电压增益 x 70 (+37分贝) Crossover 各通道可调式高通和低通滤波器。 滤波器类型：12分贝/oct 2nd order，18分贝/oct 3rd order， 24分贝/oct 4th order Butterworth 滤波器和24分贝/oct 4th order Linkwitz-Riley.滤波器。 Crosstalk > -60分贝 @ 1千赫 @ 700 瓦功率 @ 8 欧姆。 哼声和噪声 > -96分贝，“A” 加权参照4欧姆时的额定功率。 压摆率 > 12伏/微秒 阻尼系数 (8 欧姆) > 210:1 @ 20赫兹 - 1千赫 @ 8 欧姆 输入灵敏度 1.11 伏 +/- 3% 适于 1千赫 4 欧姆额定功率，1.04 伏 +/- 3% 适于 1千赫 2 欧姆额定功率 输入阻抗 12千欧平衡，6千欧非平衡。 耗电量 @ 1/8 伏安 (瓦) 1435 (890) @ 2 欧姆，920 (525) @ 4 欧姆，625 (335) @ 8 欧姆 耗电量 @ 1/3 伏安 (瓦) 3050 (2155) @ 2 欧姆，1880 (1200) @ 4 欧姆，1200 (715) @ 8 欧姆 空载功耗 195伏安，90瓦。 冷却 3台温控调速风扇。 控制 2个前面板衰减器，采用LCD屏幕菜单按钮式导航编码器的输入模式导航，参数EQ， 用于选择HPF、Normal、LPF的分频器选择开关。 LED指示灯 每通道五个LED指示灯：Active、Signal、ACL、Temperature和DC

过热、DC、超低音、不正确加载、欠压和过电压 连接器 输入：双组合1/4” XLR，输出：双 1/4” 直通、一个2芯和一个4芯扭锁式连接器 结构 0.062” 厚铝板 尺寸规格 前面板下为 3.5”x19”x 17.25”， 把手 + 0.75” 净重 6.4公斤 (14.2磅*) 毛重 8.2公斤(18.0磅) 额定功率为有带宽读数：20 赫兹至22 千赫。所有功率测量均在120伏或240伏下进行。 2 欧姆稳态正弦波电源由断路器限时。
