用户手册 MAX 100 PEAVEY

Peavey（百威）的MAX®系列专为便携式低音设计，具有卓越的音质、性能及可靠性，其额定功率高达300瓦，具有Peavey（百威）的DDT™扬声器保护和独特的音质增强功能。

Peavey（百威）MAX100、MAX150、MAX208、MAX250和MAX300低音组合放大器所输出的强大低音调带着Peavey（百威）特有的设计——独一无二的心理声学低端增强，可在不增加任何扬声器额外负荷的条件下加强低音一是Peavey（百威）技术导向型可靠性的一个见证。均衡部分有一个三段均衡器，采用Peavey（百威）拥有专利的TransTube电子管模拟电路和可切换Contour（轮廓）、Mid-Shift（中音扫频）、Bright（明亮）等预设置的增益提升。

MAX100、MAX150、MAX250和MAX300还配备了一个带有静音的内置半音阶调谐器、精心调制的带端口机柜、1/8"耳机输出和1/8"辅助输入。所有型号都包括带接地开关的XLR直接输出，而MAX250更配备了一个内置高音扬声器。

功能：（因型号而异）

• 高达300瓦的功率
• 优质扬声器
• DDT 扬声器保护
  带TransTube增益提升的前级增益控制
• 三段均衡器，具有Overdrive（过载）、Contour（轮廓）、Mid-Shift（中音扫频）、Bright（明亮）和Kosmos-C开关功能
• 经过精心调制的带端口机柜
• Kosmos-C低端增强
  带接地断离开关的精确平衡直接接口
  1/8辅助输入
  1/8"耳机输出
  带静音半音阶调谐器（不包括208）
• 独特的机柜设计允许在狭小空间中实现卓越的高频分散。

通风：为确保适当的通风，离最近的可燃面要保持12"间隔。

所有通风散热口应有至少2"的自由空间，使空气能流畅通贯机柜，确保适当的冷却。

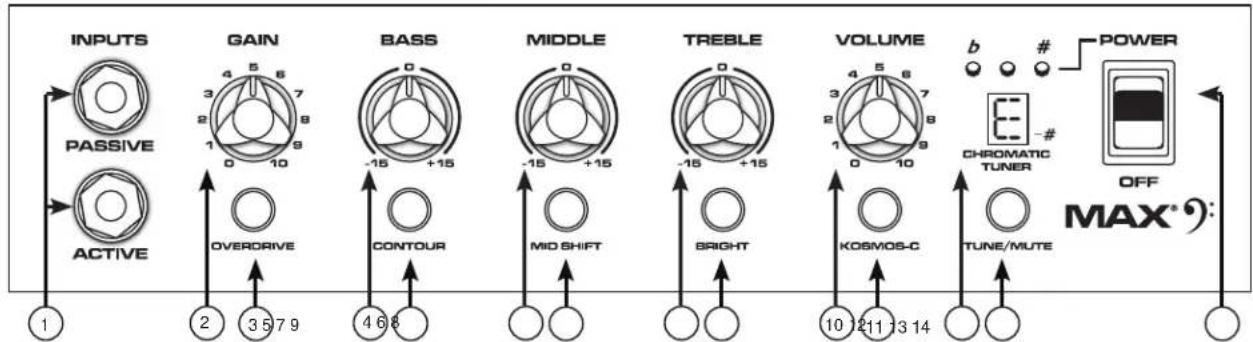

控制面板 MAX系列

(1)ACTIVE/PASSIVE PICKUP（有源/无源拾音）输入

这些1/4”输入可以让您为设备选择适当的设置。对放大器的增益结构作出调整，以适应不同拾音配置的输出。PASSIVE（无源）输入比ACTIVE（有源）输入热10dB。

(2)GAIN（增益）

此旋钮控制前置功放的输入音量。

(3)OVERDRIVE（过载）

这个crunch（嘎吱音）电路确保打开提升时放大器的音量不会改变，但失真电平会随着GAIN（增益）旋钮的电平而增加。为达到最佳效果，首先要通过调整GAIN（增益）来设置失真量。然后用（音量）旋钮来设置期望的音量。这时候，如果Overdrive（过载）不开启，匹配的是净音量。

(4)BASS（低音）

此旋钮提供低音频率+/-15dB削减/提升缓倾音调控制，中心点是降音调模式。中心频率为50Hz，-3dB倾斜转角频率为100Hz。

(5)CONTOUR（轮廓）

此按钮在削减中音的同时提升高音和低音，产生一个“勺”形（中音衰减型均衡形）声音。

(6)MIDDLE（中音）

此旋钮给中音频率提供一个 + / - 15dB 削减/提升的峰值音调控制，中心点是降音调模式。

(7) MID SHIFT（中音扫频）

这个开关控制MIDDLE（中音）旋钮的中心频率。当开关处于OUT时，中心频率为600Hz。而当开关被按下至IN时，中心频率则为250Hz。

(8)TREBLE（高音）

此旋钮给高音频率提供倾斜音调控制及+/-15dB削减/提升，中心点是降音调模式，频率为6KHz。-3dB；倾斜转角频率为4KHz。

(9) BRIGHT（明亮）开关

此按钮在1KHz频率以上提供10dB的提升。将开关按至“IN”的位置启动。

(10)VOLUME（音量）

此旋钮控制放大器的总体音量。

(11)KOSMOS-C次谐波发生器

该Kosmos-C低端增强通过在最低八度音中产生信号谐波来实现，这种音调下扬声器一般无效。谐波更容易被复制，造成更强低音的感觉。此音效依赖于音源；显然在最低八度音中几乎没有能量的声源是不能产生隆降低音的。

(12) CHROMATIC TUNER（半音阶调音器）（Max 208型号不提供）

按下TUNE/MUTE(调谐/静音）按钮(13)将打开半音阶调谐器，同时静音进入扬声器的输出。LED显示屏显示正在演奏的音调，而显示屏上方的红色和绿色LED指示灯则显示音调是降调（红色）、升调（红色）、还是合调（绿色）。

(13) 谐谐/静音(Max 208型号不提供)

按下这个按钮将打开半音阶调谐器，同时静音进入扬声器的输出。LED显示屏显示正在演奏的音调，而显示屏上方的红色和绿色LED指示灯则显示音调是降调（红色）、升调（红色）、还是合调（绿色）。这个开关还静音DI（直接接口）。

(14) POWER开关

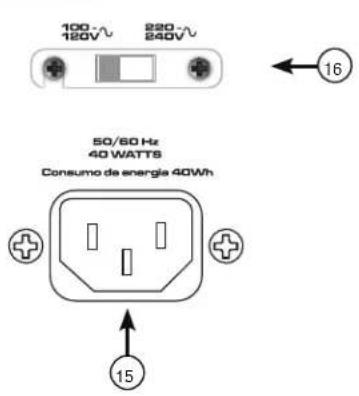

后面板

(15) AC电源插口：

这是IEC（国际电工委员会）电源线插座，向设备提供交流电源。将电源线与该连接器相连即可为设备提供电源。如果使用不当电压，可能导致设备损坏。（参见设备上标明的电源电压）。

千万不要折断任何设备上的接地脚。这是为了您的安全起见。如果使用的电源插座没有接地脚，则应使用相应的接地转换器，并将第三根导线正确接地。为防止触电或火灾危险，一定要确认放大器及其所有附加设备都正确接地。

NOTE: FOR UK ONLY

该选择器允许放大器在不同线路电压下操作。在将放大器连接到电源或首次打开放大器之前请确保将此开关设置到您所在地的电压。

打开放大器时切勿改变此开关的位置。

注意！

(17)扬声器输出插孔（仅适用于Max150、250和300）

这一组合1/4”/扭锁连接器用于将扬声器电缆连接到放大器上。放大器上的最低负荷阻抗为8Ω。

(18) FOOTSWITCH 插座

在该插座中插入可选脚踏开关(部件编号03022910)。此脚踏开关控制OVERDRIVE（过载）和MUTE（静音）。

(19)耳机输出：

1/8"耳机输出，供个人监听用。

(20) AUX INPUT (辅助输入)

这个1/8"输入插孔可让您将一台CD播放器或MP3播放器连接到MAX®系列低音放大器一起播放。

(21) PRECISION BALANCED DIRECT INTERFACE（精确平衡直接接口）

这一XLR输出用于将Max的前置放大器部分连接到外部设备，比如调音台、外部功率放大器或录音设备。该新型电路提供了一个完美的平衡和无噪声信号，免于小型变压器的常见问题。

(22)DI GND LIFT（接地断离直接接口）开关

这个开关可以被用来消除因放大器与调音台等其它设备之间的接地回路而造成的哼声。

(23) FX LOOP(FX 回路)

此效果回路由SEND（发送）和RETURN（返回）插孔组成，用于在信号链中修补外部效果处理器的前级均衡器。将SEND(发送)插孔连接到效果处理器的输入端。将RETURN(返回)插孔连接到效果处理器的输出端。EFFECTS SEND（效果发送）和RETURN（返回）插孔还可以分别用作线路电平非平衡前置功放输出和功放输入插孔。

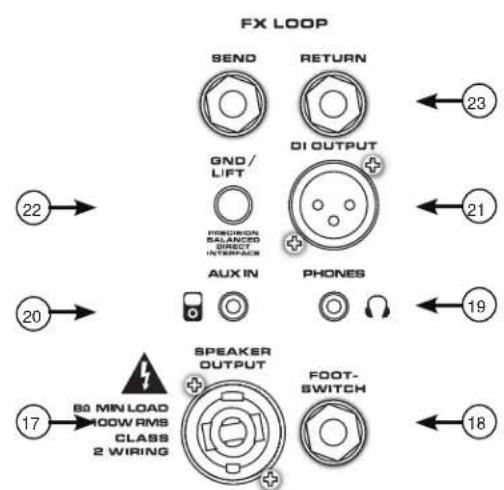

后面板

120伏交流电/60Hz，230伏交流电/50Hz

MAX 208 = 33 瓦

MAX 100 = 50 瓦

MAX 150 = 33 瓦

MAX 250 = 63 瓦

MAX 300 = 78 瓦

功率放大器：

(额定功率)--连续RMS

(1%总谐波失真，1KHz正弦波，标称线)

MAX 100 = 60 瓦(rms)，8欧姆

MAX 150 = 120 瓦(rms)，4欧姆

MAX 250 = 150 瓦(rms)，4欧姆

MAX 300 = 200 瓦(rms)，3欧姆

MAX208=120瓦(rms)，4欧姆

前级放大器：

最大输入灵敏度：

(前级增益 = 10 ，低音/中音/高音 = 5 ，音量 = 10 ，关闭所有音频开关)

无源输入11mV/-36.95dBu 30mV/-28.24dBu 40mV/-25.74dBu

有源输入同无源输入 90mV / - 18.70dBu 110mV/-16.95dBu

辅助输入 420mV / - 5.32dBu 900mV/1.3dBu 1.0V/2.22dBu

额定输入灵敏度：

(前级增益 = 5 ，低音/中音/高音 = 5 ，音量 = 10 ，关闭所有音频开关)

无源输入 290mV / - 8.53dBu400mV / - 5.74dBu500mV / - 3.8dBu

有源输入同无源输入1.10V/3.05dBu 1.40V/5.14dBu

辅助输入同最大输入1.80V/7.32dBu 2.10V/8.66dBu

耳机输出：

（单声道）

50毫瓦 × 2 ，8欧姆最低负载

直接接口(DI):

前级均衡，单位缓冲

输出信号电平 = 输入电平-10dB

本底噪音 = 0.95 毫伏(有效值) = -78dBu

外形尺寸：

(HxWxD)

Max 100-18.0" x15.7" x13.2" -23.8lb

Max 150-19.0" x16.5" x14.2" -29.2lb

Max 208 - 23.2" x12.3" x13.2" - 32.2lb

Max 250-22.8" x19.4" x16.2" -44.4lb

Max 300-22.8" x19.4" x16.2" -46.4lb

www.peavey.com

IEC 氏元一的可念中，本体以AC電源供給我。拉尔二卡之的可末接续到本体电源送里。
拉尔电压合不等场合、機器破損者该为是（本体的电压一参）

它的1/4"/'忒伊斯口咔克二神一阿三卡克夕是、之力一力一格力于安不比接续的用使用。

(18) トスイチヤック

才予的FHTS10(品番03022910)をはに差してみま。FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS10FHTS1

(19) 个和下才出力

芒二夕用1/8"个dd才n出力寸。

(20) AUX入力

它的XLR出力は、Max総トク子を外部機器-三半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半半

120vac/60Hz、230vac/50Hz

MAX208=33W

MAX 100 = 50W

MAX150=33W

MAX250=63W

MAX300=78W

八力一阿不

(定格電力)--繼續RMS

MAX 300 = 200W (rms) 在 3

MAX208=120W（rms）在4Ω

PLIANTP:

最大入力感度：

·到大网：300W
- トら米県山司升
- DDTTM 三甲升豆宣
- TransTube®创印膜布式薄膜扎具创印剂
-3EEDEQ(Overdrive,Contour,Mid-Shift,BrightKosmos-C
·导宁国同元三
·Kosmos-C
-
·1/8"
1/8" 三
-三豆贝得（）（208）
- 肯定性：如果 A 与 B 都是正整数,那么 A 与 B 的乘积也是正整数.

12

2.

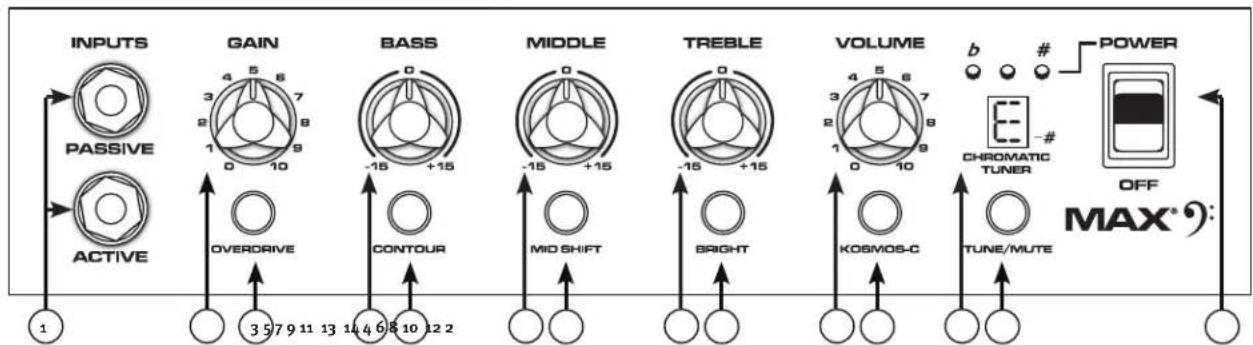

JAN MAX®

1/4"信能用自用电的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的，的

(2)GAIN（

此三元切法是用在本式中，即 12 为 12 的值。

(4)BASS（Bai）

i 50Hz]n.3dB

(5)CONTOUR（

可贝则于自元而以贝贝云中乐早土三者在同上

(6)MIDDLE（）

i

(7)MID SHIFT(1000000000000000000000000000000000000000000000000000000000000000000000

Ie Swoi tien 600Hz

(8)TREBLE（三司号）

iE 15 dB 10/23.

(9) BRIGHT SWITCH(北拉瓦德斯克州)

1KHz]

(10)VOLUME（

i

(11)KOSMOS-C 责圣和葬生

Kosmos-C Low 開觀是日，以自，如不，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，

(12) CHROMATIC TUNER(克羅多爾·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·馬·马

TUNE/MUTE(导/音)）（13）是上用斯可到的，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动之，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动二，如云动

(13) TUNE/MUTE(导语/用上）（Max 208对从，

i 1

(16) LINE VOLTAGE SELECT SWITCH(拉在同座屏上，不写到）

此

摇兰卡封翁在同中安的在S之的的

（匹利国 10,LOW/MID/HIGH = 5 ，BNG = 10 ，是的贝斯斯的可

个通印 11mV/-36.95dBu 30mV/-28.24dBu 40mV/-25.74dBu

电通用 90mV/-18.70dBu

BouJI 420mV/-5.32dBu 900mV/1.3dBu 1.0V/2.22dBu

110mV/-16.95dBu

国中

（元列 5, LOW/MID/HIGH = 5 ，BGL = 10 ，MnDfoIStsWJHtAeT

全通工 290mV/-8.53dBu 400mV/-5.74dBu 500mV/-3.8dBu

宁

部

1.10V/3.05dBu

1.80V/7.32dBu

1.40V/5.14dBu

2.10V/8.66dBu

三

（

50mW x 2,8-ohm 削小半
