用户手册 IPR2 3000 PEAVEY

三角形内带有箭头闪电状符号意在敬告用户，表明产品内部有非绝缘的“危险电压”存在，而且具有足以致人触电的危险。 三角形内的感叹号意在警告用户，表明与机器的操作和维护（维修）有关的重要说明。 警告 ：触电危险—勿打开！ 警告 ：为了避免触电危险，请勿打开机壳。机内无用户可以维修的部件。需要维修时，请与指定的专业维修人员联系。 警告 ：为了避免触电或火灾危险，请勿将本机置于雨中或潮湿之处。请勿将装满液体的物体，例如花瓶等置于本机之上。使用本机之前，请仔细阅读本操作说

5. 请勿在靠近水（或其它液体）的地方使用本机。

7. 请勿遮盖任何通散热口。确实依照本说明书安装本机。

8. 请勿将本机安装在任何热源附近，例如电暖器、蓄热器件、火炉或其他发热电器（包括功率放大器）。

9. 请勿破坏两脚型插头或接地型插头的安全装置。两脚型插头有两个不同宽度的插头片，一个窄，另一个宽一点。接地型插头有两个相同

的插头片和一个接地插脚。两脚型插头中宽的插头片和接地型插头接地插脚起着保障安全的作用。如果所附带的插头规格与您的插座不 匹配，请让电工更换插座以保证安全。

10. 请勿踩踏或挤压电源线，尤其是插头、插座、设备电源输入接口或者电源线和机身连接处。

11. 本机只可以使用制造商指定的零件 / 配件。

12. 本机只可以使用与本机搭售或由制造商指定的机柜、支架、三角架、托架或桌子。使用机柜时，请小心移动已安装设备的机柜，以避免

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须由指定的专业维修人员进行。如本机的任何形式的损伤都须检修，例如电源线或插头受损，有液体或物体落入机

身内，曾暴露于雨天或潮湿的地方，不能正常运作，或曾掉落后损坏等。

15. 不得拔出接地插脚。请写信索取免费手册《 Shock Hazard and Grounding》。使用前，请仔细检查确认所使用的电源电压是否匹配设备

16. 如果本机装在机柜中 , 其后部也应给予相应的支撑固定。

18. 本机不得暴露于滴水或溅水中。请勿将诸如花瓶等装有液体的物体放置于本机上。

19. 本机电源开关不能同时断开两端的电源，完全切断外部电源。因此当开关位于“OFF”位置时，本机外壳仍有可能带有触电的危险。电

源插头或耦合器能够与设备或者电源容易分开，保证电源的完全切断，从而保证安全。

20. 声压级较高的噪音容易造成听力的永久性损失。因噪声而造成的听力损失程度 , 个体间的差异较大 , 但几乎每个人在声压级较高的噪音

环境里一定时间，都会有不同程度的听力损失。美国政府职业安全与保健管理局（OSHA）就此规定了下列容许噪声级 ： 警告 ：操作电器产品时，请务必遵守基本安全注意事项，包括 ： 据 OSHA, 任何超出以上所允许的范围 , 都会造成部分听力的损失。使用本功放系统时，必须佩戴如耳塞等保护耳朵的器件，防止长时间处于上述 限制级以上的环境而引起永久性听力受损。本机运行时，如果超过上述所规定的最大限制，为了抵御较高的声压对于听受损所造成的潜在危险，建 议使用诸如功放系统等引起高声压级噪声的所有人均佩戴保护耳朵的器件。 每天持续小时数 声压级（dBA）慢反应

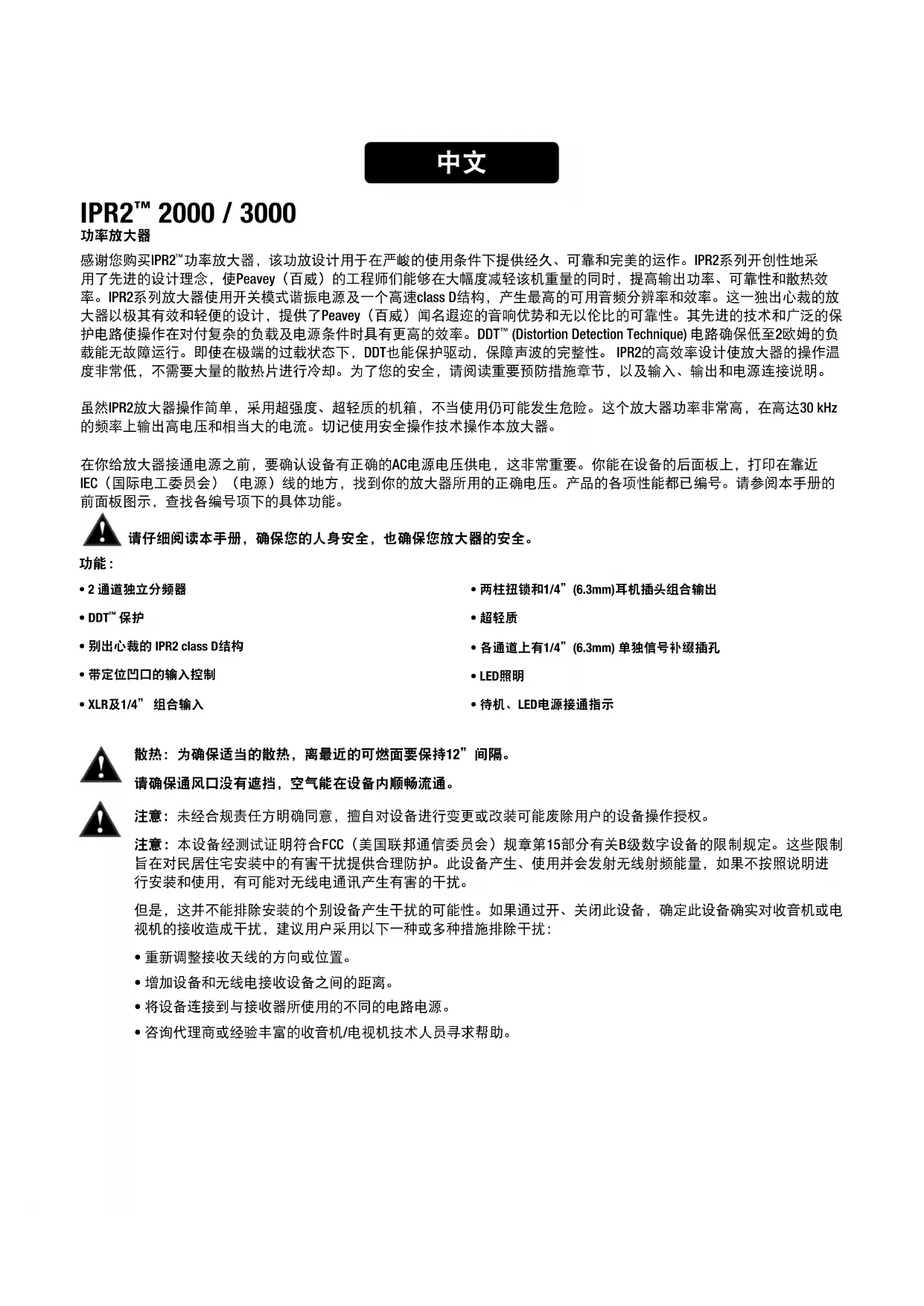

功率放大器，该功放设计用于在严峻的使用条件下提供经久、可靠和完美的运作。IPR2系列开创性地采 用了先进的设计理念，使Peavey（百威）的工程师们能够在大幅度减轻该机重量的同时，提高输出功率、可靠性和散热效 率。IPR2系列放大器使用开关模式谐振电源及一个高速class D结构，产生最高的可用音频分辨率和效率。这一独出心裁的放 大器以极其有效和轻便的设计，提供了Peavey（百威）闻名遐迩的音响优势和无以伦比的可靠性。其先进的技术和广泛的保 护电路使操作在对付复杂的负载及电源条件时具有更高的效率。DDT

(Distortion Detection Technique) 电路确保低至2欧姆的负 载能无故障运行。即使在极端的过载状态下，DDT也能保护驱动，保障声波的完整性。 IPR2的高效率设计使放大器的操作温 度非常低，不需要大量的散热片进行冷却。为了您的安全，请阅读重要预防措施章节，以及输入、输出和电源连接说明。 虽然IPR2放大器操作简单，采用超强度、超轻质的机箱，不当使用仍可能发生危险。这个放大器功率非常高，在高达30 kHz 的频率上输出高电压和相当大的电流。切记使用安全操作技术操作本放大器。 在你给放大器接通电源之前，要确认设备有正确的AC电源电压供电，这非常重要。你能在设备的后面板上，打印在靠近 IEC（国际电工委员会）（电源）线的地方，找到你的放大器所用的正确电压。产品的各项性能都已编号。请参阅本手册的 前面板图示，查找各编号项下的具体功能。 请仔细阅读本手册，确保您的人身安全，也确保您放大器的安全。

散热：为确保适当的散热，离最近的可燃面要保持12”间隔。 请确保通风口没有遮挡，空气能在设备内顺畅流通。

• 别出心裁的 IPR2 class D结构

• 两柱扭锁和1/4”(6.3mm)耳机插头组合输出

• 各通道上有1/4”(6.3mm) 单独信号补缀插孔

• 待机、LED电源接通指示 注意：未经合规责任方明确同意，擅自对设备进行变更或改装可能废除用户的设备操作授权。 注意：本设备经测试证明符合FCC（美国联邦通信委员会）规章第15部分有关B级数字设备的限制规定。这些限制 旨在对民居住宅安装中的有害干扰提供合理防护。此设备产生、使用并会发射无线射频能量，如果不按照说明进 行安装和使用，有可能对无线电通讯产生有害的干扰。 但是，这并不能排除安装的个别设备产生干扰的可能性。如果通过开、关闭此设备，确定此设备确实对收音机或电 视机的接收造成干扰，建议用户采用以下一种或多种措施排除干扰：

• 将设备连接到与接收器所使用的不同的电路电源。

• 咨询代理商或经验丰富的收音机/电视机技术人员寻求帮助。AC 电源开关 此按钮触发为放大器提供电源的继电器。当放大器处于关闭状态时（或待机时），这个按钮发微光显示电源已连接。按下开关时，放大 器开启，开关照明转为明亮。 PEAVEY 商标 放大器关闭时，商标发微光，表示电源已连接。放大器打开后，商标照明转为明亮。

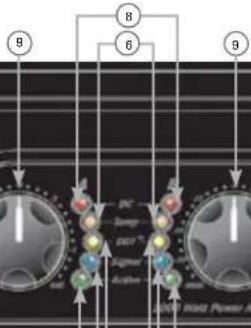

IPR2™ 放大器在每个通道上设有五个前面板LED指示灯:ACTIVE、SIGNAL、DDT™、TEMP 和 DC。这些LED 指示灯告诉用户各通道的操作状 态，以及对可能出现的异常情况发出警告。 ACTIVE LED Active LED表示该通道可以使用。放大器正常运行时该灯亮起。如果Active LED灯熄灭，则该通道不可用。 SIGNAL LED 此LED 指示灯在其通道产生4伏有效值或更高值输出信号时亮起。这一Signal LED指示灯表明某信号正在进入并被放大器放大。 DDT

通道的DDT™ LED指示灯会在削波发动伊始就亮起。如果LED快速间歇性闪烁，该通道即临界削波。稳定、明亮的辉光意味着该功放正限

幅削波，或正在降低增益，阻止严重的削波波形到达扬声器。 TEMP LED 万一有不稳定的散热情况发生，放大器保护会被激活，违规通道会被关闭。Temp LED指示灯会一直亮着，直到恢复安全的操作温度。 DC LED

一旦发生异常操作情况，IPR2具有内置的放大器保护。在某些通常会损坏功率扬声器的情况下，DC LED指示灯会亮起，功放自动尝试重新

启动，纠正这种状况。如果放大器没有返回到正常工作状态，请联络您当地的授权服务中心。

只要有可能，尽量将衰减器设置在顺时针全旋，以保持最佳系统余量。位于前面板的输入衰减器控制（通道A一个，通道B一个）调整所 有模式下各自功放通道的信号衰减。请参阅本手册末有关标准电压增益和输入灵敏度的技术规格信息。

2通道模式切换开关： HIGH PASS 这一位置用于启动相应通道的HIGH PASS滤波器。该滤波器将发送至关联放大器通道的频率限制在100 Hz以上。在使用单独 的低音扬声器音箱时，这个位置表示将中高频率的扬声器音箱连接到与HIGH PASS开关相关联的通道上。 FULL RANGE 顾名思义，这个开关的Full Range位置放行所有通往放大器的频率。 通常用于将全音域扬声器音箱连接到放大器的输出。 SUBWOOFER 这一位置用于启动相应通道的LOW PASS滤波器。该滤波器将发送至关联放大器通道的频率限制在100 Hz以下。在使用单独 的低音扬声器音箱时，这个位置表示将低音扬声器音箱连接到与低音扬声器开关相关联的通道上。

这个1/4”(6.3mm)插孔提供关联通道的并行输出信号，补偿该放大器和/或额外的功放输入。

这个1/4”(6.3mm)插孔是输入连接器的并行连接，用于补缀该放大器和/或额外的功放输入。必须用一个TRS插头来保持平衡的连接。

所有型号在每个通道上都有一个两柱扭锁和1/4”(6.3mm)的耳机组合连接器。 全部四个扬声器的接线都必须彼此隔离。

万一有潜在损坏放大器的操作状况发生，断路器会跳闸。在检查了电缆和连接之后，放大器可以重置。如果断路器再次跳闸，请 联系当地的Peavey（百威）授权服务中心。 AC电源插口: 这是IEC（国际电工委员会）电源线插座，向设备提供交流电源。将电源线连接到此插座，向设备提供电源。如果使用不当电 压，可能导致设备损坏。（参见设备上标明的电源电压）。 千万不要折断任何设备上的接地脚。这是为了您的安全起见。如果使用的电源插座没有接地脚，则应使用相应的接地转换器， 并将第三根导线正确接地。为防止触电或火灾危险，一定要确认放大器及其所有附加设备都正确接地。

2000和3000 DSP 都拥有先进的数字信号处理。DSP的设计异常有效，使用又极其简便。通过采用独特的、 革命性的先进低音增强程序，IPR2 DSP放大器仅使用其它功率放大器所要求的功率中的一小部分，即已极大地提高了任何系

在您用放大器发送信号之前，要确认设备有适当的AC线路电压供电，这非常重要。你能在设备的后面板上，打印在靠近 IEC（国际电工委员会）（电源）线的地方，找到你的放大器所用的正确电压。产品的各项性能都已编号。请参阅本手册前 面板图示，找到各编号项下的具体功能。 请仔细阅读本手册，确保您的人身安全，也确保您放大器的安全。 IPR2

• 别出心裁的 IPR2 class D结构

• 各通道都具有1/4”单独信号补缀直通插孔

• 蓝色背光LCD显示屏显示DSP设置 警告：将信号发送至放大器前，请检查您的DSP设置。 设置不正确可能会损坏音箱。 散热：为确保适当的散热，离最近的可燃面要保持12”间隔。 请确保通风口没有遮挡，空气能在设备内顺畅流通。 警告：未经合规责任方明确同意，擅自对设备进行变更或改装可能废除用户的设备操作授权。 注意：本设备经测试证明符合FCC（美国联邦通信委员会）规章第15部分有关Class B数字设备的限制规定。这些限 制旨在对民居住宅安装中的有害干扰提供合理防护。此设备产生、使用并会发射无线射频能量，如果不按照说明进 行安装和使用，有可能对无线电通讯产生有害的干扰。 但是，这并不能排除安装的个别设备产生干扰的可能性。如果通过开、关闭此设备，确定此设备确实对收音机或电 视机的接收造成干扰，建议用户采用以下一种或多种措施排除干扰：

• 将设备连接到与接收器所使用的不同的电路电源。

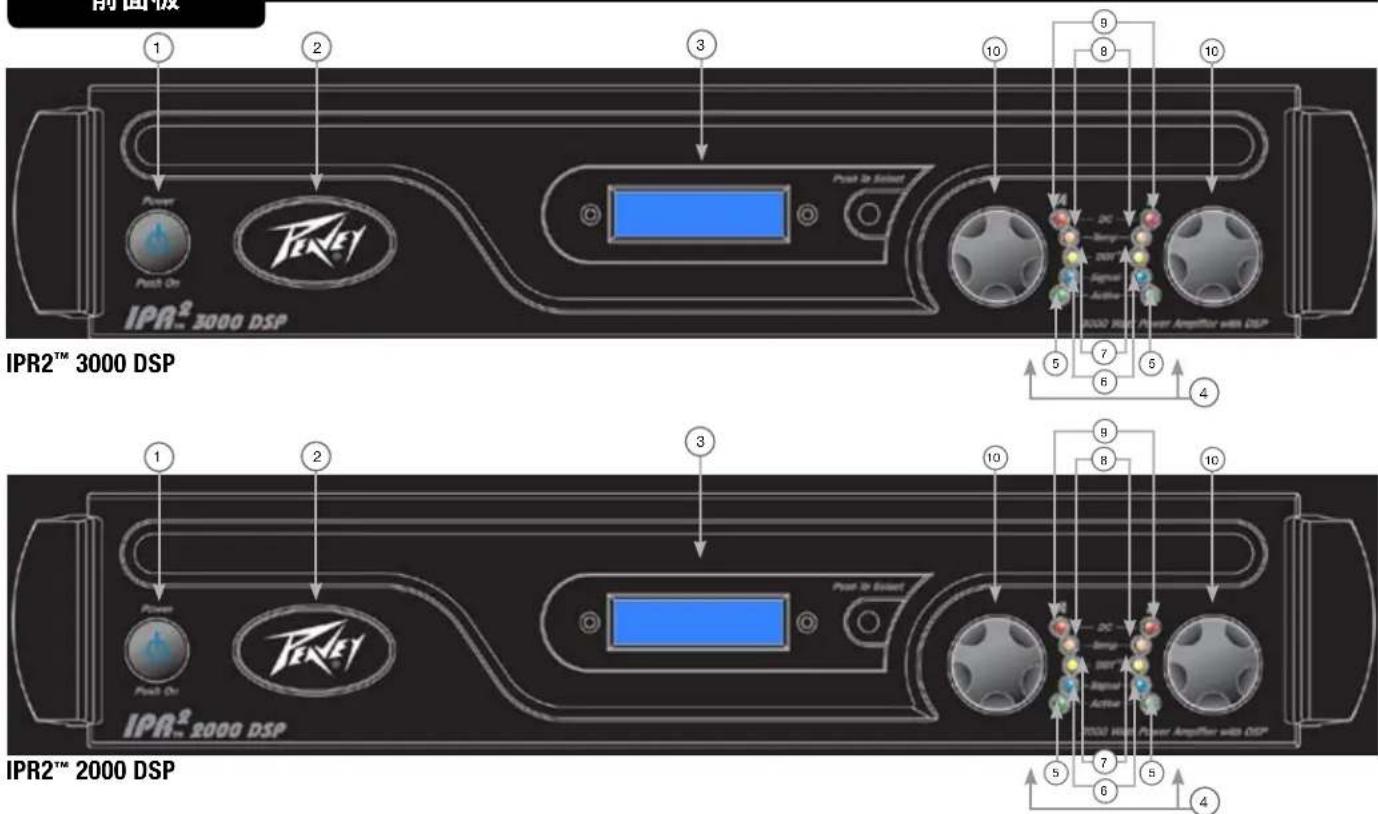

• 咨询代理商或经验丰富的收音机/电视机技术人员寻求帮助。 中文AC 电源开关 当放大器处于关闭状态时，这个按钮发微光显示电源已连接。按下开关时，放大器开启，开关照明转为明亮。 PEAVEY 商标 放大器关闭时，商标发微光，表示电源已连接。放大器打开后，商标照明转为明亮。 LCD 显示屏 蓝色背光LCD显示屏显示DSP设置。

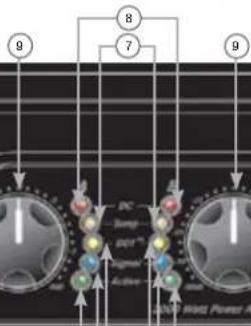

、TEMP 和 DC。这些LED 指示灯告诉用户各通道的操作状

态，以及对可能出现的异常情况发出警告。 ACTIVE LED Active LED表示该通道可以使用。放大器正常运行时该灯亮起。如果Active LED灯熄灭，则该通道不可用。 SIGNAL LED 此LED指示灯在其通道产生4伏有效值或更高值输出信号时亮起。这一Signal LED指示灯表明某信号正在进入并被放大器放大。 DDT

通道的DDT LED指示灯会在削波发动伊始就亮起。如果LED快速并间歇性闪烁，该通道即临界削波。稳定、明亮的辉光意味着该功放正

限幅削波，或正在降低增益，阻止严重的削波波形到达扬声器。 TEMP LED 万一有不稳定的散热情况发生，放大器保护会被激活，违规通道会被关闭。Temp LED指示灯会一直亮着，直到恢复安全的操作温度。 DC LED

一旦发生异常操作情况，IPR2具有内置的放大器保护。在某些通常会损坏功率扬声器的情况下，DC LED指示灯会亮起，功放自动尝试

重新启动，纠正这种状况。如果放大器没有返回到正常工作状态，请联络您当地的授权服务中心。

只要有可能，尽量将衰减器设置在顺时针全旋，以保持最佳系统余量。位于前面板的输入衰减器控制（通道A一个，通道B一个）调整 所有模式下各自功放通道的信号衰减。请参阅本手册末有关标准电压增益和输入灵敏度的技术规格信息。

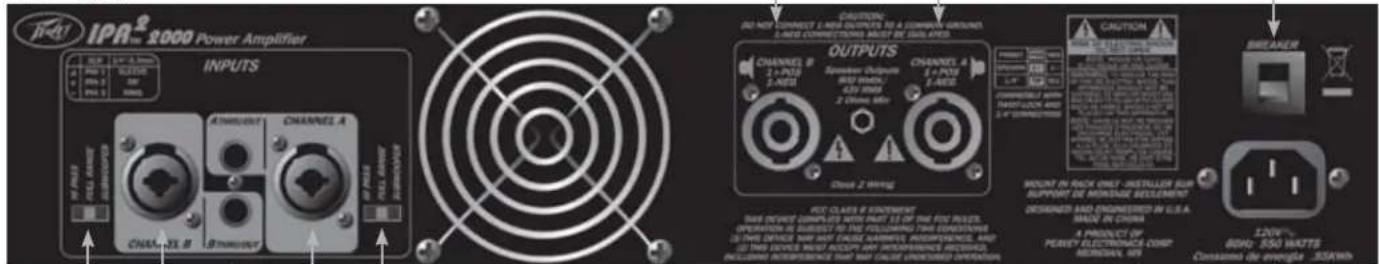

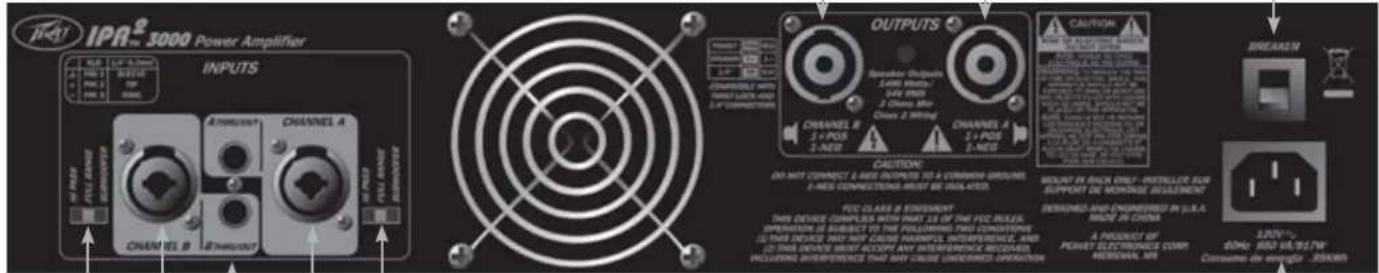

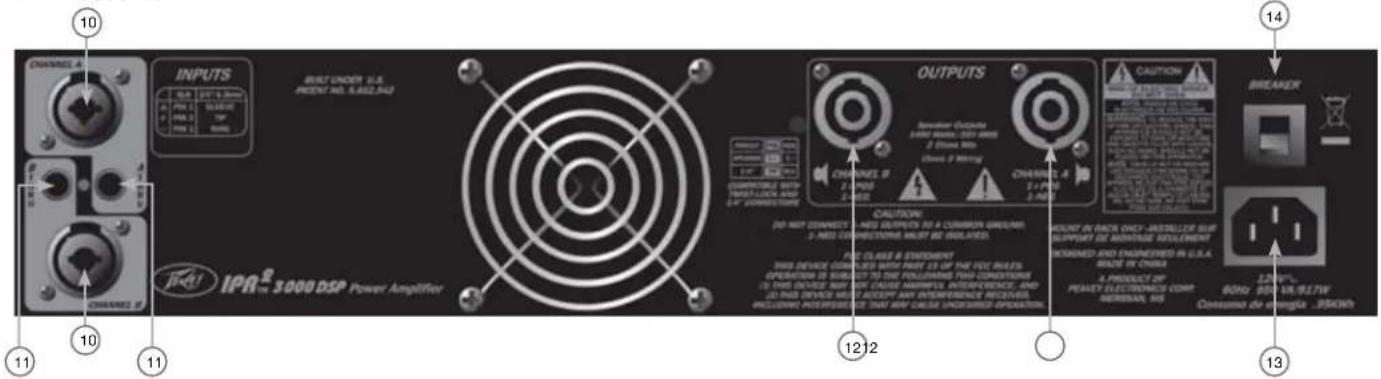

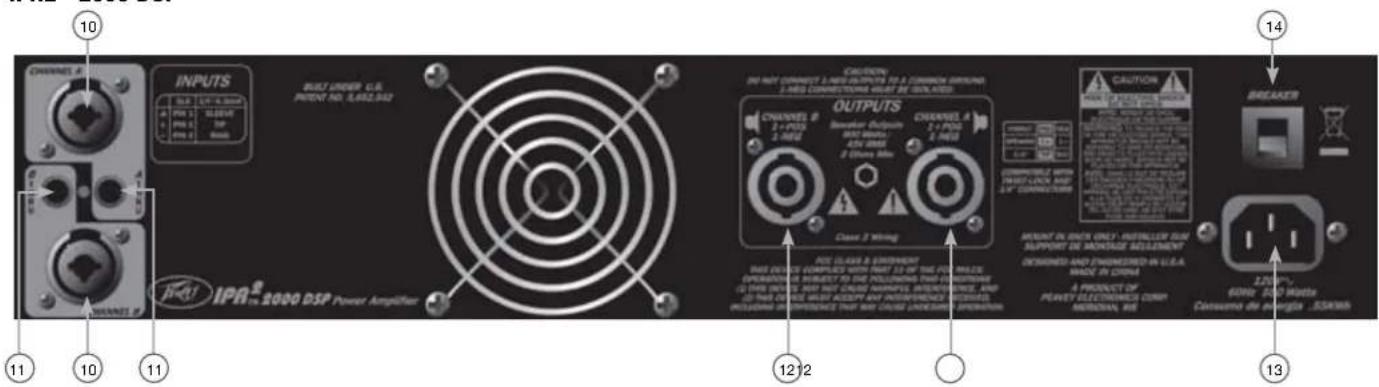

10连接输入 通过放大器后面板上的3-芯XLR (芯2正极) 或6.3mm插头组合连接器的输入连接。输入为主动平衡。输入过载点很高，足 以接受几乎任何信号源的最大输出电平。 THRU/OUT 插孔 这个1/4”(6.3mm)插孔是输入连接器的并行连接，用于补缀该放大器和/或额外的功放输入。必须用一个TRS插头来保持

所有型号在每个通道上都有一个两柱扭锁和1/4”(6.3mm)的耳机组合连接器。 全部四个扬声器的接线都必须彼此隔离。

万一有潜在损坏放大器的操作状况发生，断路器会跳闸。在检查了电缆和连接之后，放大器可以重置。如果断路器再 次跳闸，请联系当地的Peavey（百威）授权服务中心。 AC电源插口: 这是IEC（国际电工委员会）电源线插座，向设备提供交流电源。将电源线连接到此插座，向设备提供电源。如果使用不 当电压，可能导致设备损坏。（参见设备上标明的电源电压）。

设备上的接地脚。这是为了您的安全起见。如果使用的电源插座没有接地脚，则应使用相应的接地 转换器，并将第三根导线正确接地。为防止触电或火灾危险，一定要确认放大器及其所有附加设备都正确接地。

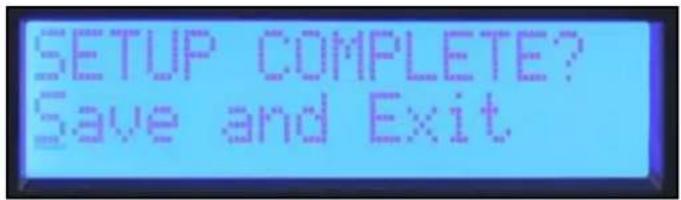

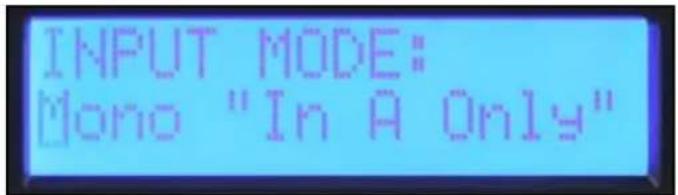

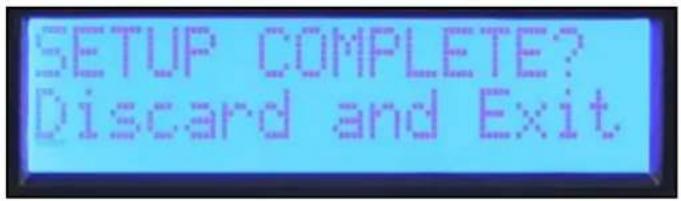

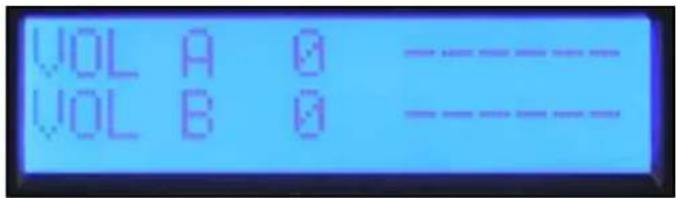

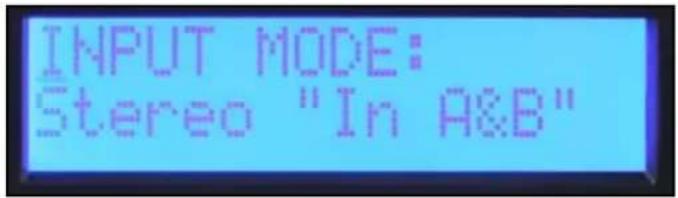

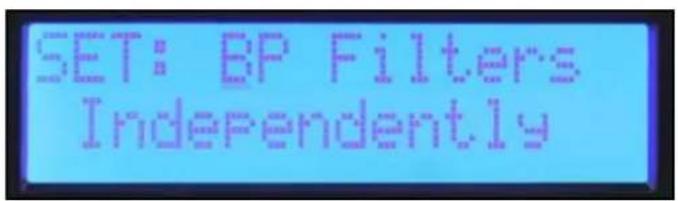

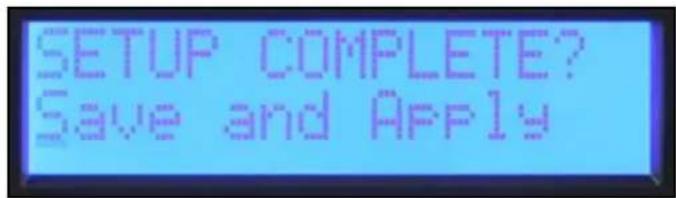

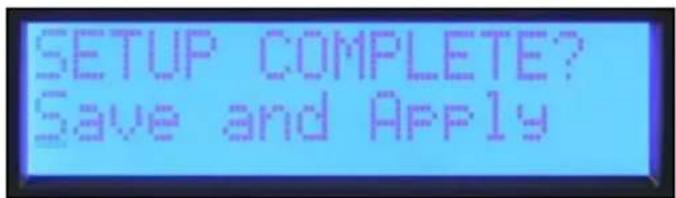

电流增益设置始终位于主菜单屏内。前面板上专用的 编码器用于在立体声和单声道模式下调整通道A和通道 B。如果输入模式设置在Bridge，通道B控制处于不活跃 状态，音量显示“na”。 立体声 Input Mode 立体声：输入A和B进输出A和B。 单声道 Input Mode 单声道：输入A同时驱动输出A和B。 Discard and Exit 要重置DSP并放弃编辑，在Sub Menu中选择“Discard and Exit”，删除进入Sub Menu后所作的编辑。 Save and Exit 大多数Sub Menu进程的最后一个屏幕是“Save and Exit”。 在这个屏幕中按编码器保存编辑并返回主菜单。 注:在选择Save and Exit并返回主菜单之前，所作的调整不 会被存储。在Sub Menu中进行编辑时关闭放大器，其结果 和“Discard and Exit”相同。不同于其它Sub Menus功能，在您选择“Save and Apply”并返回Main Menu之前，输入模式不会改变。 分频滤波器、带通滤波器和极性 设置: BP Filters Independently 当您进入“XOVER”Sub Menu时，就如何设置带通滤波 器，您有三个选项。选择“BP Filters Independently”设 置时，Channel A 和 B 的高通及低通滤波器都是单独设

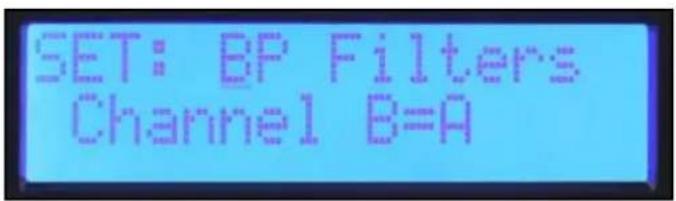

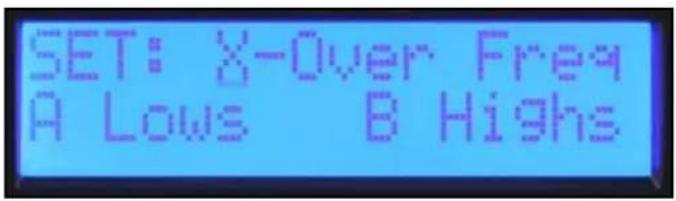

设置: BP Filters Channel B=A 如果您在两个通道设置相同的立体声系统中使用放大 器，选择“Channel B=A”，两个通道将会一次设置完 成。Channel A 的滤波器设置也设置Channel B。 设置: X-Over Freq A Lows B Highs 如果您在放大器的通道间创建一个分频，选择“X-over Freq A Lows B Highs”，分频频率和滤波器类型可以用一 套控件来设置。用分频屏幕、高通和低通屏幕设置。 可用于高通和低通滤波器的滤波器类型有：

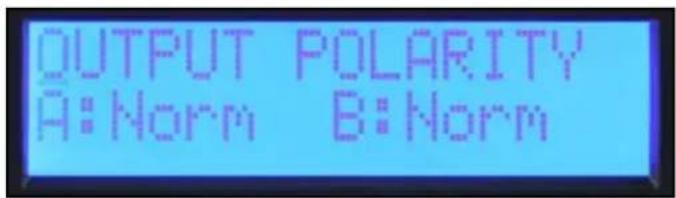

BW-12 dB Butterworth 滤波器，每倍频程斜率12分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 BW-18 dB Butterworth 滤波器，每倍频程斜率18分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 BW-24 dB Butterworth 滤波器，每倍频程斜率24分贝。转角频率时-3分贝。 Butterworth 滤波器在通带中有一个平直的频率响应。 LR-24 dB Linkwitz-Riley Filter，每倍频程斜率24分贝。转角频率时-6分贝。 LR 滤波器在转角频率组合一个平直的响应。 一般来说，所有扬声器使用一个高通是个很好的做法。Output Polarity Output polarity 可以在任一通道上转换。在极性屏幕上选 择Normal（正常）或Invert（转换）。如果您创建一个带 每倍频程12分贝滤波器的分频，高频输出可能会需要转 换相位来维持分频频率的正确相位关系。临时转换多路 系统中一个通道的极性还有助于驱动校准的延迟设置。 您可以调整延迟，用于分频频率消除。请记得在完成后 将极性切换回Normal（正常）。 要返回到Main Menu，选择Discard and Exit 或 Save and Exit。 EQ Bypass EQ Sub Menu中的第一个屏幕是旁通屏。通道可以独立 旁通，或者A&B也可以一起旁通。 按编码器，直到光 标位于所要更改的参数底下，旋转编码器，更改旁通 模式。完成后按光标，令其返回到左上角，以便滚动

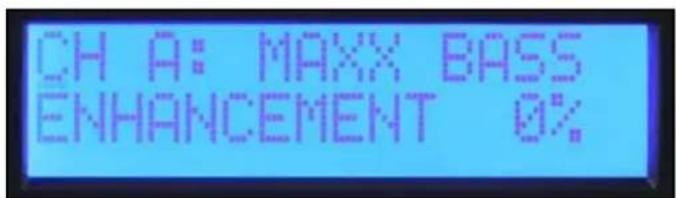

增强系统和各通道的高通滤波器互动，在扬 声器可以操纵的频率范围内生成低音能量。MaxxBass

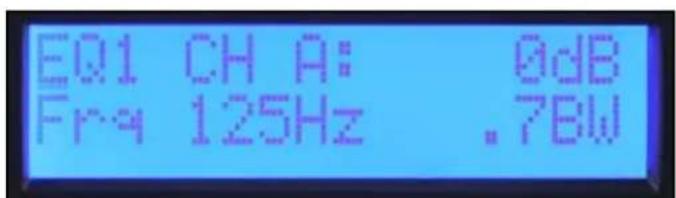

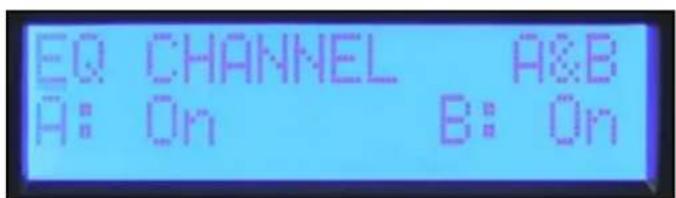

每个通道有五个parametric EQ 的波段。频率可以设置在 1/12倍频程频率级。滤波器的带宽在倍频程中设置并显 示。电平可以在一个 +/- 15 分贝的范围内调整。按编 码器选择所要调整的参数。完成后将光标返回到左上 角，以便滚动至其它屏幕。 EQ Sub Menu中的第一个屏幕是旁通屏。通道可以独立旁通，或者A&B也可以一起旁通。 按编码器，直到光标位于所 要更改的参数底下，旋转编码器，更改旁通模式。完成后按光标，令其返回到左上角，以便滚动到其它屏幕。 Output Polarity Equalization Bypass Set Channel EQ MaxxBass

DSP 在各通道上提供参数均衡的五个波段、Waves

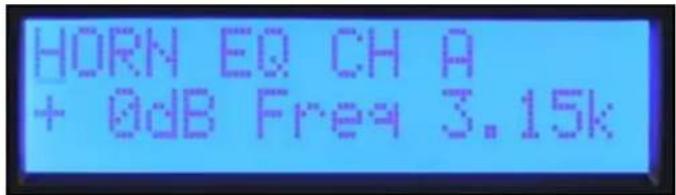

增强和horn EQ。Horn EQ 给每倍频程提供了一个6分贝的高频提升，高 频扬声器有时需要这个提升。频率控制设置滤波器的

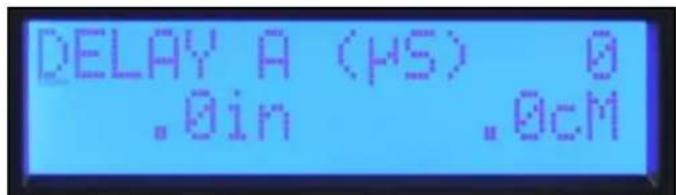

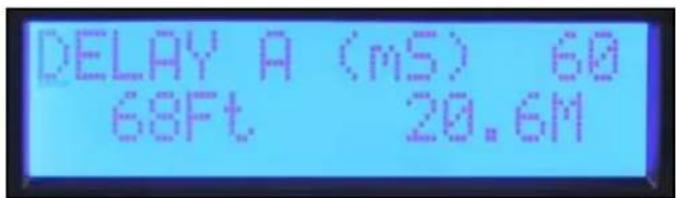

要返回到Main Menu，选择Discard and Exit 或 Save and Exit。 Horn EQ Limiter Memory Delay Delay 可以用来在一个扬声器内校准驱动，或延迟像 安装在楼座下那样的辅助扬声器。短暂的延迟也可以 用来延迟主扬声器，使之与鼓或低音吉他对齐。每个 通道提供总共125毫秒的延迟。延迟有5 毫秒提供41.67 微秒步进，用于驱动校准。提供1毫秒步进，共120毫 秒，用于系统校准。这些延迟可以独立设置，方便在 调整系统校准延迟时保持驱动校准的偏移量。 延迟Sub Menu中的第一个屏幕让用户决定是独立设置还 是以B=A设置延迟。这一选择仅适用于1毫秒步进的系统 延迟，驱动校准延迟要独立设置。IPR2

系统延迟中用米和英尺显示距离延迟，在驱动延迟中则

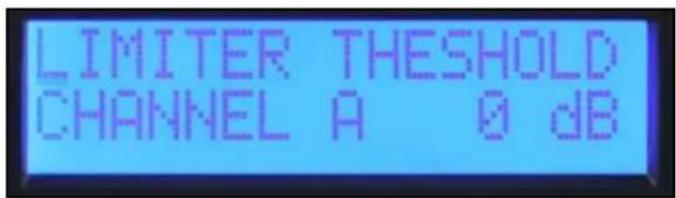

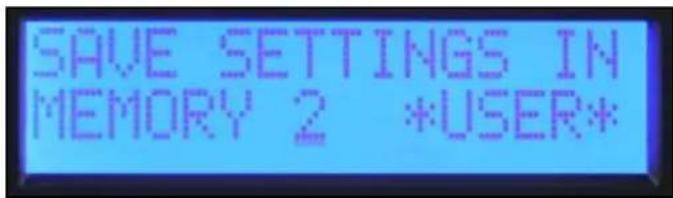

IPR2 DSP 在每个通道上都提供限幅器。限制功放段输 入的信号电平。限制阈值从零开始，以-1分贝的步进 减少最大输出。您必须注意，IPR2 DSP 的工作原理和 多数其它放大器相同，在其最大输出上取决于线路电 压和负载阻抗。根据负载，您可能在减少输出之前需 要先调低限幅器，这个调整幅度可以高达3分贝。 IPR2有四个内存位置，可以存储其设置并在以后调出。各存储位有一个六字符的名称，用于识别文件。开通的预 设置名称还显示在Main Menu的“Memory”屏幕中。在内存操作的Sub Menu内，选择“Save Settings”。 选择四个预设位置之一。 通过旋转光标选择字符编辑名称，按编码器进入下一 个位置。继续操作直至完成。如要保持相同名称，按 编码器六次跨过名称编辑屏幕。 一旦选定了存储位置并命名了预设置，就会给您一个 是/否的选择来完成存储。 在内存操作的Sub Menu内，选择“Recall Settings”。 选择要调出的预设置号，或选择“Recall Factory Settings”，恢复到中性状态。和保存功能一样，有提 供选择，在未完成恢复选项时就退出。 IPR2

DSP 的安全锁功能允许锁止选定的控制，防止未经授权的调整。启动锁止时必须设置一个四位数的密码。只要想 进入Sub Menu，就必须输入这一密码，才能允许临时访问编辑功能。任何时候您返回Main Menu或关闭本机的开关，锁 止即再次启动。电源关闭时所有编辑都被锁止。 注:请务必记下密码。如果密码丢失或误置，请联系客户服务。 IPR2放大器有三种不同的锁止模式: Off 所有设置都可以调整，无需密码。 All Except Volume 除音量之外，所有Sub Menu编辑都必须输入密码。 All with Volume 包括音量，所有Sub Menu编辑都必须输入密码。 Saving Settings Recalling a Preset LockIPR2
