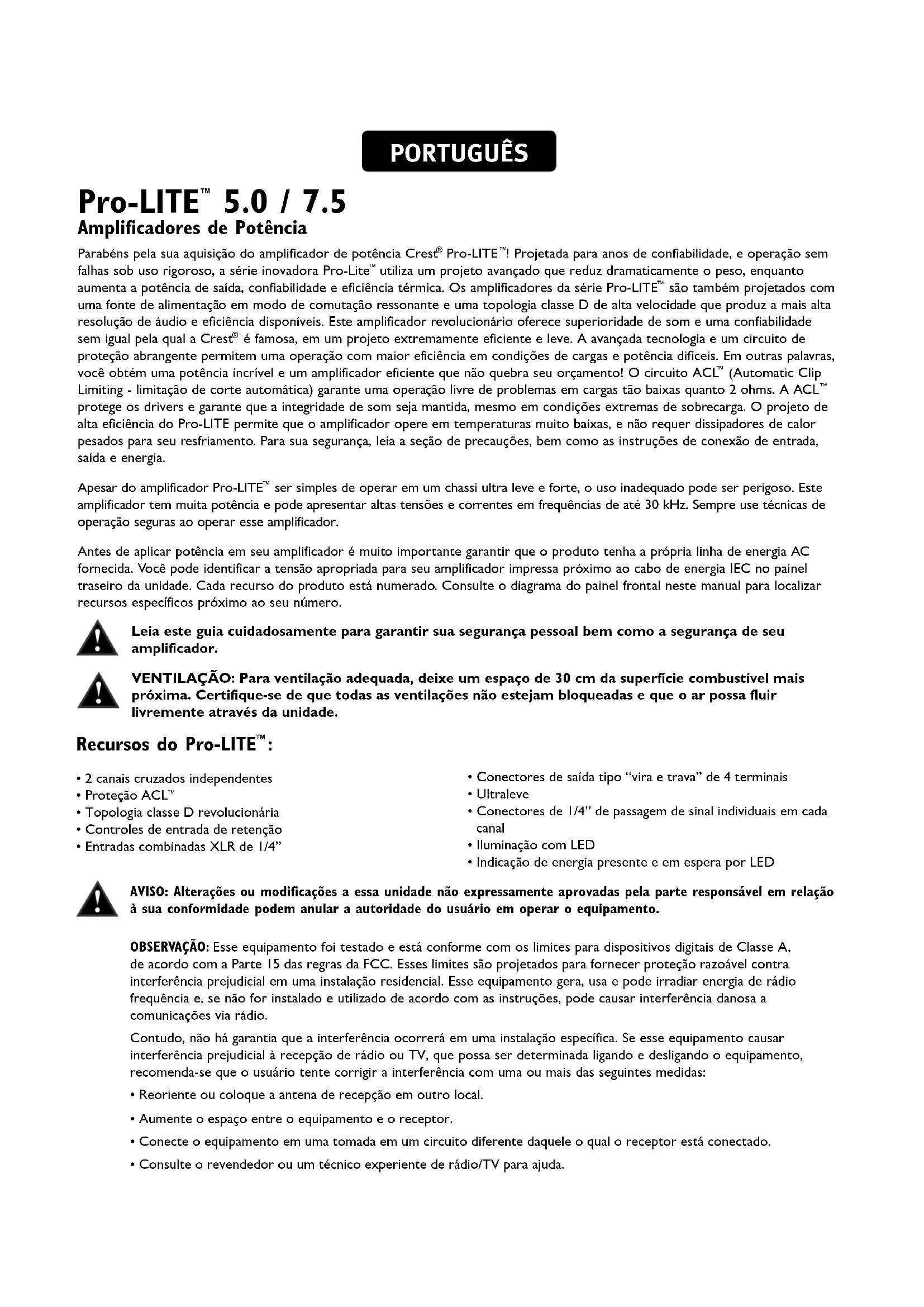

Amplificadores de Potência Parabéns pela sua aquisição do amplificador de potência Crest

! Projetada para anos de confiabilidade, e operação sem falhas sob uso rigoroso, a série inovadora Pro-Lite

utiliza um projeto avançado que reduz dramaticamente o peso, enquanto aumenta a potência de saída, confiabilidade e eficiência térmica. Os amplificadores da série Pro-LITE

são também projetados com uma fonte de alimentação em modo de comutação ressonante e uma topologia classe D de alta velocidade que produz a mais alta resolução de áudio e eficiência disponíveis. Este amplificador revolucionário oferece superioridade de som e uma confiabilidade sem igual pela qual a Crest

é famosa, em um projeto extremamente eficiente e leve. A avançada tecnologia e um circuito de proteção abrangente permitem uma operação com maior eficiência em condições de cargas e potência difíceis. Em outras palavras, você obtém uma potência incrível e um amplificador eficiente que não quebra seu orçamento! O circuito ACL

(Automatic Clip Limiting - limitação de corte automática) garante uma operação livre de problemas em cargas tão baixas quanto 2 ohms. A ACL

protege os drivers e garante que a integridade de som seja mantida, mesmo em condições extremas de sobrecarga. O projeto de alta eficiência do Pro-LITE permite que o amplificador opere em temperaturas muito baixas, e não requer dissipadores de calor pesados para seu resfriamento. Para sua segurança, leia a seção de precauções, bem como as instruções de conexão de entrada, saída e energia. Apesar do amplificador Pro-LITE

ser simples de operar em um chassi ultra leve e forte, o uso inadequado pode ser perigoso. Este amplificador tem muita potência e pode apresentar altas tensões e correntes em frequências de até 30 kHz. Sempre use técnicas de operação seguras ao operar esse amplificador. Antes de aplicar potência em seu amplificador é muito importante garantir que o produto tenha a própria linha de energia AC fornecida. Você pode identificar a tensão apropriada para seu amplificador impressa próximo ao cabo de energia IEC no painel traseiro da unidade. Cada recurso do produto está numerado. Consulte o diagrama do painel frontal neste manual para localizar recursos específicos próximo ao seu número. Leia este guia cuidadosamente para garantir sua segurança pessoal bem como a segurança de seu amplificador. VENTILAÇÃO: Para ventilação adequada, deixe um espaço de 30 cm da superfície combustível mais próxima. Certifique-se de que todas as ventilações não estejam bloqueadas e que o ar possa fluir livremente através da unidade. PORTUGUÊS Recursos do Pro-LITE

• Topologia classe D revolucionária

• Controles de entrada de retenção

• Conectores de 1/4” de passagem de sinal individuais em cada canal

• Indicação de energia presente e em espera por LED AVISO: Alterações ou modificações a essa unidade não expressamente aprovadas pela parte responsável em relação à sua conformidade podem anular a autoridade do usuário em operar o equipamento. OBSERVAÇÃO: Esse equipamento foi testado e está conforme com os limites para dispositivos digitais de Classe A, de acordo com a Parte 15 das regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Esse equipamento gera, usa e pode irradiar energia de rádio frequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferência danosa a comunicações via rádio. Contudo, não há garantia que a interferência ocorrerá em uma instalação específica. Se esse equipamento causar interferência prejudicial à recepção de rádio ou TV, que possa ser determinada ligando e desligando o equipamento, recomenda-se que o usuário tente corrigir a interferência com uma ou mais das seguintes medidas:

• Reoriente ou coloque a antena de recepção em outro local.

• Aumente o espaço entre o equipamento e o receptor.

• Conecte o equipamento em uma tomada em um circuito diferente daquele o qual o receptor está conectado.

• Consulte o revendedor ou um técnico experiente de rádio/TV para ajuda.102

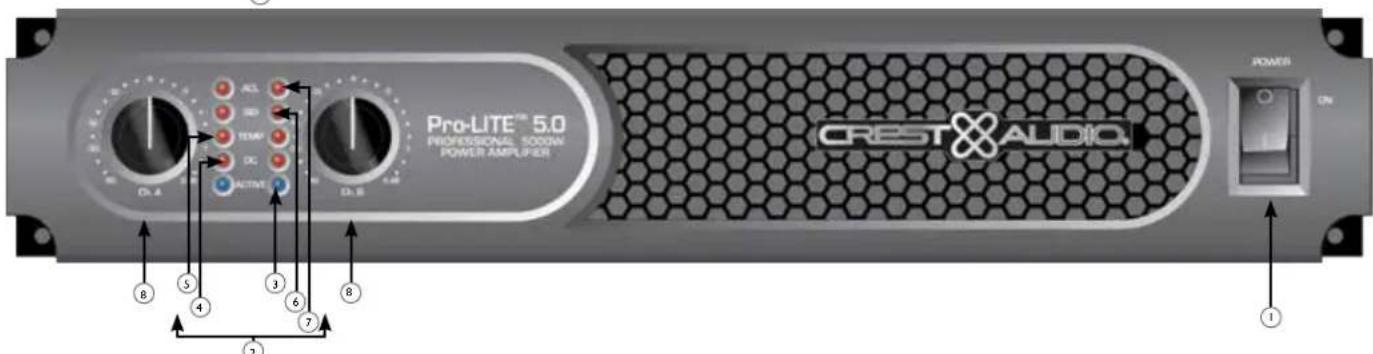

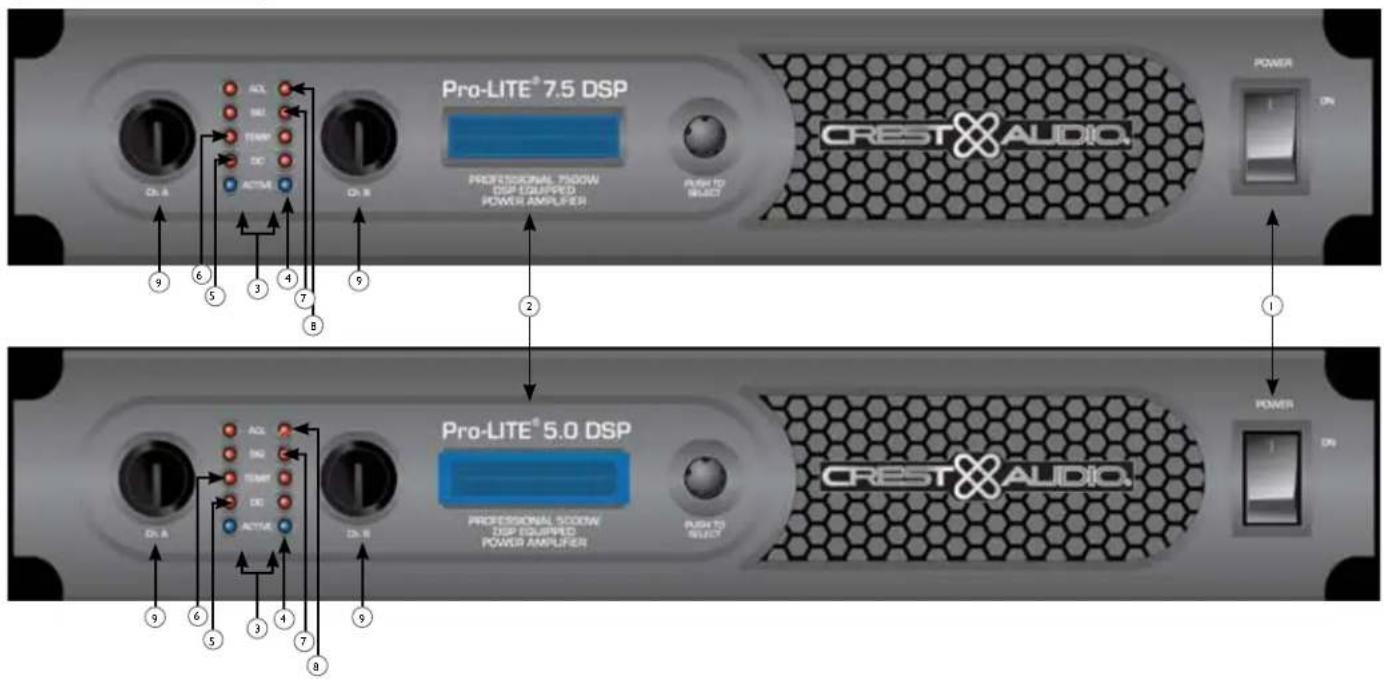

Este botão aciona o relé que fornece energia ao amplificador. INDICADORES Os amplificadores Pro-LITE

apresentam cinco indicadores LED por canal no painel frontal: ACTIVE, DC,TEMP, SIGNAL e ACL™. Esses indicadores LED informam ao usuário sobre cada status de operação do canal e avisam de possíveis condições anormais. LED ACTIVE O LED Active indica que a saída do canal está fechada e o canal está operacional. Ele se acende em operação normal e permanece aceso, mesmo quando o canal está em redução de ganho ACL

. Esses recursos de proteção deixam o relé de saída fechado. Se o LED Active se apaga, não há sinal nos conectores de saída. LED DC No caso de condições de operação anormais, o Pro-LITE

tem uma proteção interna do amplificador. Sob condições que poderiam normalmente danificar o amplificador de potência, o LED DC acenderá e o amplificador tentará automaticamente reiniciar para corrigir a condição. Se o amplificador não retornar ao status de operação normal, entre em contato com seu centro de serviços autorizado local. LED TEMP No caso improvável de uma condição térmica instável, a proteção do amplificador será ativada e desligará o canal com problema. O LED Temp permanecerá aceso até que as temperaturas de operação seguras tenham retornado. LED SIGNAL Esse LED se acende quando seu canal produz um sinal de saída de cerca de 4 V RMS ou mais (0,1 V ou mais na entrada, com 0 dB de atenuação e ganho de tensão padrão x40). Esse sinal indica se um sinal está chegando e sendo amplificado pelo amplificador. LED ACL™ (limitação de corte automática)

do canal se acenderá no início de corte. Se os LEDs estiverem piscando rápida e intermitentemente, o canal está no limite de corte. Uma iluminação rme e brilhante signica que o amplicador está com corte limitado, ou ganho reduzido para evitar formas de onda de corte severas de alcançarem os alto-falantes. Consulte a seção de limitação de corte automática para mais informações. Durante a ligação de energia, o LED ACL

acenderá para indicar que o circuito de redução de ganho está ativo. Isto evita picos de sinal repentinos quando os relés dos alto-falantes estão fechados.

ATENUADORES DE ENTRADA

Sempre que possível, ajuste os atenuadores totalmente no sentido horário para manter a altura do sistema ótima. Os controles do atenuador de entrada, localizados no painel frontal (um para o canal A e outro para o canal B), ajustam o ganho para seus canais de amplificador respectivos em todos os modos. Consulte as especificações ao final deste manual para ganho de tensão padrão e informações de sensibilidade de entrada. Painel frontal

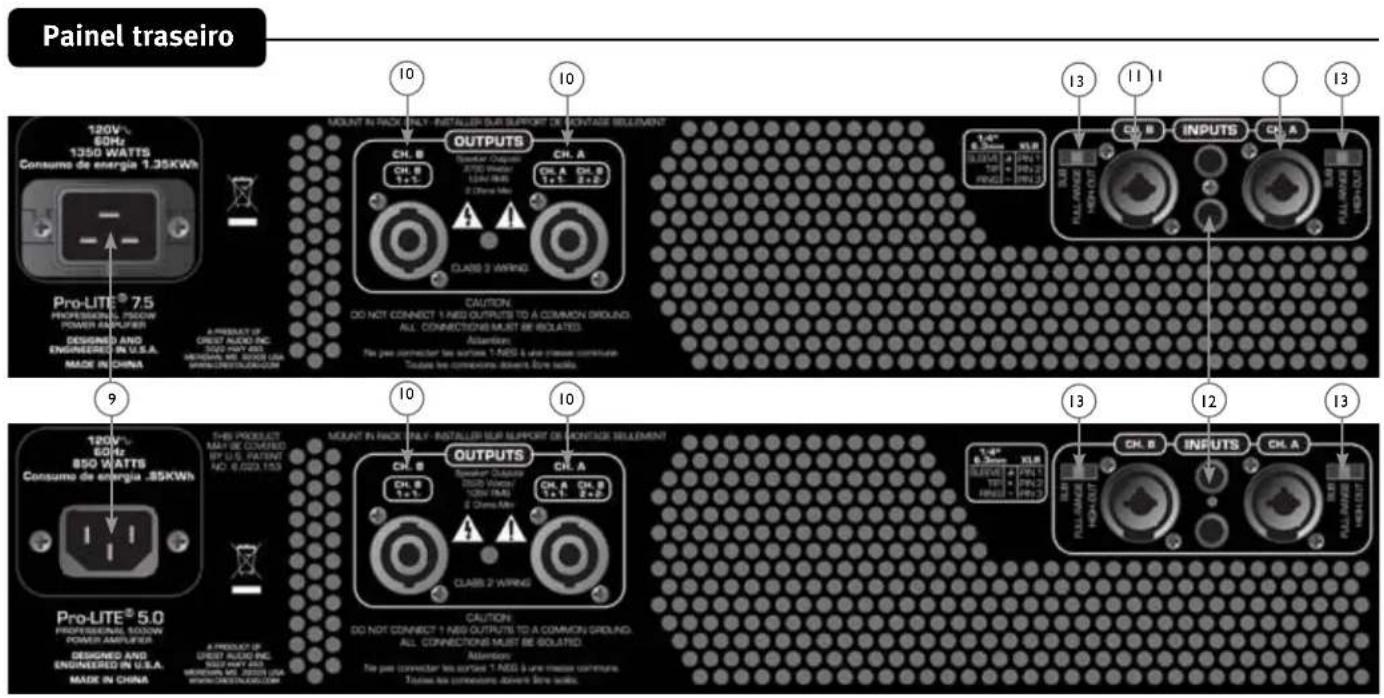

ENTRADA DE ENERGIA AC: Este é o terminal para um cabo de energia IEC que fornece energia AC à unidade. Conecte o cabo de energia a esse conector para fornecer energia à unidade. O equipamento pode ser danificado se for usada uma tensão de alimentação imprópria. (Consulte o valor de tensão marcado na unidade).O Pro-LITE

7,5 de 120 VAC tem um grampo de fixação do cabo de energia. Nunca quebre o pino de aterramento de nenhum equipamento. Ele é fornecido para sua segurança. Se a tomada utilizada não tiver um pino de aterramento, um adaptador de aterramento adequado deve ser usado e o terceiro fio deve ser aterrado adequadamente. Para prevenir o risco de choque ou incêndio, sempre certifique-se de que o mixer e todos os equipamentos associados estejam corretamente aterrados.

Todos os modelos têm uma combinação de conector de saída tipo “vira e encaixa” de 4 terminais por canal. A saída do canal A permite que a CH A 1+ pos/1-Neg e o CH B 2+ Pos/2- Neg utilizem um cabo único de alto-falante de 4 condutores.

CONEXÃO DAS ENTRADAS

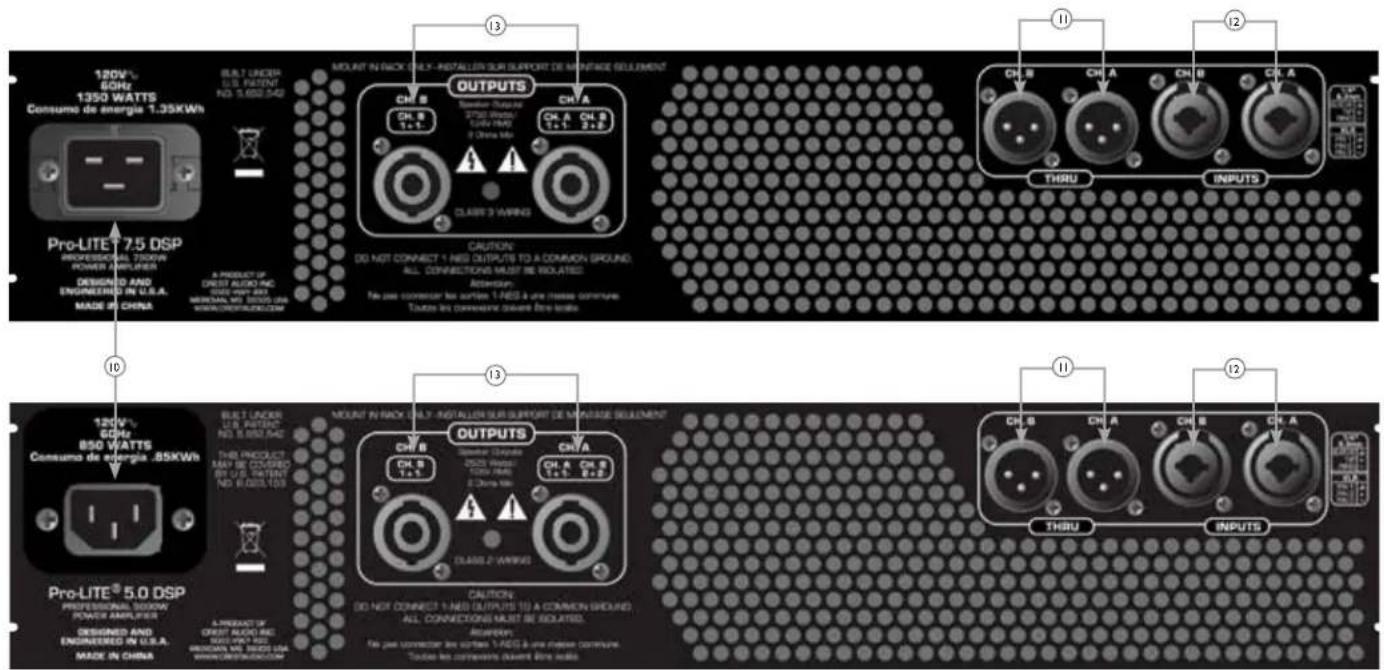

As conexões de entrada são feitas via conectores de combinação de plugue de 3 pinos XLR (pino 2+) ou 6,3 mm no painel traseiro do amplificador. As entradas são ativamente balanceadas.

Esse conector de 1/4” fornece sinais de saída paralelos do canal associado para envio ao amplificador e/ou entradas do amplificador de potência adicional.

CHAVE DE MODO DE CANAL

HIGH PASS Essa posição é usada para ativar o filtro HIGH PASS (passa alta) para o canal correspondente. Esse filtro limitará as frequências enviadas ao canal amplificador associadas a frequências acima de 100 Hz. Em situações onde gabinetes de subwoofer separados são usados, essa posição pode indicar a conexão de gabinete de alto- falante de frequência média-alta ao canal associado com a chave HIGH PASS. FULL RANGE Como o nome diz, a posição Full Range (faixa completa) dessa chave permite que todas as frequências passem ao amplificador. Ela é normalmente usada quando se conecta uma caixa de alto-falante de faixa completa à saída do amplificador. SUBWOOFER Ela é normalmente usada quando se conecta uma caixa de alto-falante de faixa completa à saída do amplificador LOW PASS (passa baixa) para o canal correspondente. Este filtro limitará as frequências enviadas ao canal amplificador associado a frequências abaixo de 100 Hz. Em situações onde gabinetes de subwoofer separados são usados, essa posição pode indicar a conexão de gabinete de alto-falante de subwoofer ao canal associado com a chave Subwoofer.

DSP 5.0 / 7.5 Amplificadores de Potência Como o nome indica, todos os Pro-LITE

DSP incluem um processamento de sinal digital avançado. O DSP foi projetado para ser incrivelmente eficiente e ainda extremamente fácil de usar. Usando processos únicos e revolucionários de melhoria de graves, os amplificadores Pro-LITE

DSP melhoram drasticamente o nível percebido de graves em qualquer sistema, utilizando uma fração da potência que seria necessária com qualquer outro amplificador de potência. Antes de começar a usar seu amplificador é muito importante garantir que o produto tenha a própria linha de energia AC fornecida. Você pode identificar a tensão apropriada para seu amplificador impressa próximo ao cabo de energia IEC no painel traseiro da unidade. Cada recurso do produto está numerado. Consulte o diagrama do painel frontal neste manual para localizar recursos específicos próximo ao seu número. Leia este guia cuidadosamente para garantir sua segurança pessoal bem como a segurança de seu amplificador. PORTUGUÊS AVISO: CONFIRA SEUS AJUSTES DE DSP ANTES DE ENVIAR O SINAL AO AMPLIFICADOR. AJUSTES INCORRETOS PODEM POTENCIALMENTE DANIFICAR AS CAIXAS DOS ALTO-FALANTES. VENTILAÇÃO: Para ventilação adequada, deixe um espaço de 30 cm da superfície combustível mais próxima. Certifique-se de que todas as ventilações não estejam bloqueadas e que o ar possa fluir livremente através da unidade. AVISO: Alterações ou modificações a essa unidade não expressamente aprovadas pela parte responsável em relação à sua conformidade podem anular a autoridade do usuário em operar o equipamento. OBSERVAÇÃO: Esse equipamento foi testando e está conforme com os limites para dispositivos digitais de Classe A, de acordo com a Parte 15 das regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Esse equipamento gera, usa e pode irradiar energia de rádio frequência e, se não instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial a comunicações via rádio. Contudo, não há garantia que a interferência ocorrerá em uma instalação específica. Se esse equipamento causar interferência prejudicial à recepção de rádio ou TV, que possa ser determinada ligando e desligando o equipamento, recomenda-se que o usuário tente corrigir a interferência com uma ou mais das seguintes medidas:

• Reoriente ou coloque a antena de recepção em outro local.

• Aumente o espaço entre o equipamento e o receptor.

• Conecte o equipamento em uma tomada em um circuito diferente daquele o qual o receptor está conectado.

• Consulte o revendedor ou um técnico experiente de rádio/TV para ajuda. Recursos do Pro-LITE

• Conectores de 1/4” de passagem de sinal individuais em cada canal

• Sistema de gerenciamento de alto-falante baseado em DSP

• 120 ms de atraso por canal

• 4 faixas de equalização paramétrica por canal

• Bloqueio de segurança

• Cruzamento ajustável

• Filtro passa alta de quarta ordem ajustável em cada canal

• Equalização de corneta em cada canal

. Esses indicadores LED informam ao usuário sobre cada status de operação do canal e avisam de possíveis condições anormais. LED ACTIVE O LED Active indica que a saída do canal está fechada e o canal está operacional. Ele se acende em operação normal e permanece aceso, mesmo quando o canal está em redução de ganho ACL

. Esses recursos de proteção deixam o relé de saída fechado. Se o LED Active se apaga, não há sinal nos conectores de saída. LED DC No caso de condições de operação anormais, o Pro-LITE

tem uma proteção interna do amplificador. Sob condições que poderiam normalmente danificar o amplificador de potência, o LED DC acenderá e o amplificador tentará automaticamente reiniciar para corrigir a condição. Se o amplificador não retornar ao status de operação normal, entre em contato com seu centro de serviços autorizado local. LED TEMP No caso improvável de uma condição térmica instável, a proteção do amplificador será ativada e desligará o canal com problema. O LED Temp permanecerá aceso até que as temperaturas de operação seguras tenham retornado. LED SIGNAL Esse LED se acende quando seu canal produz um sinal de saída de cerca de 4 V RMS ou mais (0,1 V ou mais na entrada, com 0 dB de atenuação e ganho de tensão padrão x40). Esse sinal indica se um sinal está chegando e sendo amplificado pelo amplificador. LED ACL

(limitação de corte automática)

do canal se acenderá no início de corte. Se os LEDs estiverem piscando rápida e intermitentemente, o canal está no limite de corte. Uma iluminação firme e brilhante significa que o amplificador está com corte limitado, ou ganho reduzido para evitar formas de onda de corte severas de alcançarem os alto-falantes. Durante a ligação de energia, o LED ACL

acenderá para indicar que o circuito de redução de ganho está ativo. Isto evita picos de sinal repentinos quando os relés dos alto-falantes estão fechados.

ATENUADORES DE ENTRADA

Sempre que possível, ajuste os atenuadores totalmente no sentido horário para manter a altura do sistema ótima. Os controles do atenuador de entrada, localizados no painel frontal (um para o canal A e outro para o canal B), ajustam o ganho para seus canais de amplificador respectivos em todos os modos. Consulte as especificações ao final deste manual para ganho de tensão padrão e informações de sensibilidade de entrada. Painel frontal

ENTRADA DE ENERGIA AC: Este é o terminal para um cabo de energia IEC que fornece energia AC à unidade. Conecte o cabo de energia a esse conector para fornecer energia à unidade. O equipamento pode ser danificado se for usada uma tensão de alimentação imprópria. (Consulte o valor de tensão marcado na unidade). Nunca quebre o pino de aterramento de nenhum equipamento. Ele é fornecido para sua segurança. Se a tomada utilizada não tiver um pino de aterramento, um adaptador de aterramento adequado deve ser usado e o terceiro fio deve ser aterrado adequadamente. Para prevenir o risco de choque ou incêndio, sempre certifique-se de que o amplificador e todos os equipamentos associados estejam corretamente aterrados.

Esse conector XLR fornece sinais de saída paralelos do canal associado para envio ao amplificador e/ou entradas do amplificador de potência adicional. Esse conector XLR também fornece uma saída desbalanceada (tip/sleeve) para ser conduzida com cabos blindados de condutor único.

CONEXÃO DAS ENTRADAS

As conexões de entrada são feitas via conectores de combinação de plugue de 3 pinos XLR (pino 2+) ou 6,3 mm no painel traseiro do amplificador. As entradas são ativamente balanceadas. O ponto de sobrecarga de entrada é alto o suficiente para aceitar o nível de saída máximo de virtualmente qualquer fonte de sinal.

Todos os modelos têm uma combinação de conector de saída tipo “vira e encaixa” de 4 terminais por canal. A saída do canal A permite que a CH A 1+ pos/1-Neg e o CH B 2+ Pos/2- Neg utilizem um cabo único de alto-falante de 4 condutores.

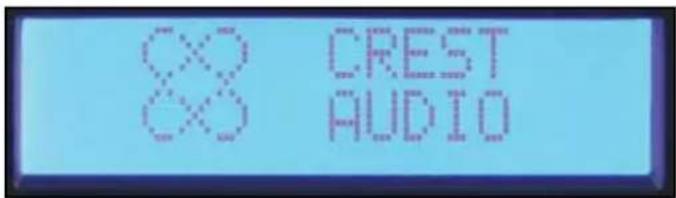

Visão geral de navegação Tela Crest

Assim que a tela do Crest Audio

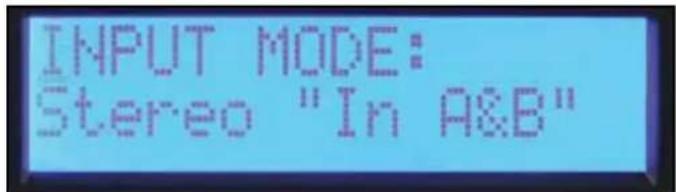

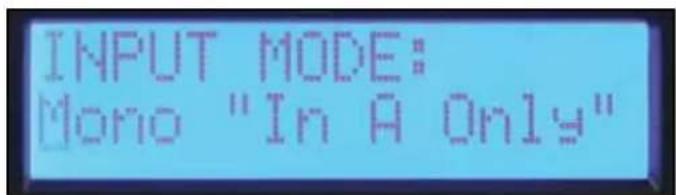

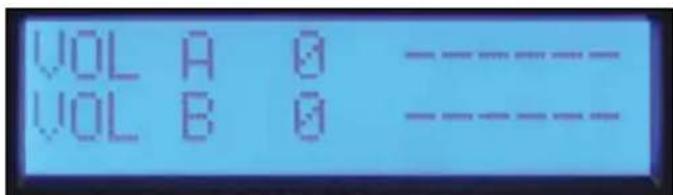

aparece, você pode começar o ajuste do processador DSP. Pressionar o botão retornará ao menu principal. Modo de entrada Volume Filtros de cruzamento/passa banda Atraso Equalização Limitação Bloqueio de memória Os três botões à direita da tela são usados para navegar e controlar as funções do DSP. Os controles do canal A e B à esquerda da tela também são botões codificadores, mas são dedicados ao ajuste do ganho de entrada para cada canal. Girar o botão para a direita da tela permitirá rolar para seleções do menu principal. O Menu principal não somente permite que você selecione um processo para editar, mas também fornece uma visão rápida de quais processos estão ativos. Da esquerda para a direita das seleções do menu, temos: Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory e Lock.108

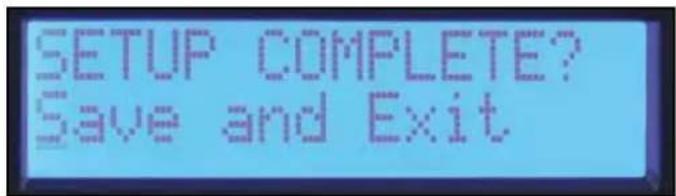

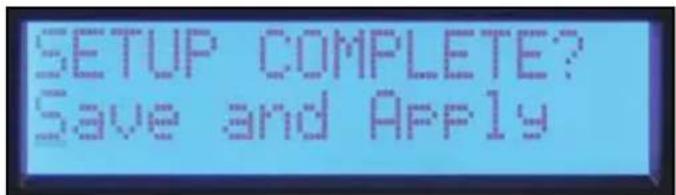

Visão geral de navegação (continuação) Para selecionar um item do Menu Principal, gire o botão até que o cursor destaque a seleção desejada. Pressione o decodificador para navegar nas telas de ajuste do Sub Menu para a função de processamento. Quando você entrar em um Sub Menu de função de processamento, o cursor aparecerá no canto esquerdo superior da tela permitindo que você role através das telas do Sub Menu. Para editar um parâmetro, pressione o botão para mover o cursor ao parâmetro desejado na tela. Girar o botão ajusta esse parâmetro. Para rolar a outra tela, pressione o botão para retornar o cursor ao canto esquerdo superior da tela. É possível agora rolar através das telas do Sub Menu. Os ajustes de ganho atuais estão sempre disponíveis na tela de menu principal. Os botões dedicados no painel frontal são usados para ajuste dos canais A e B em modos estéreo e mono. Se o modo de entrada for definido para Bridge (ponte), o controle do canal B não é ativo e o visor de volume exibe “na” (não ativo). Estéreo: As entradas A e B vão às saídas A e B. Mono: A entrada A vai a ambas as saídas A e B. Tela Discard and Exit Tela Save and Exit Tela Modo Estéreo Tela Modo Mono Tela Volume Para reiniciar o DSP e descartar as edições, selecione “Discard and Exit” (descartar e sair) do Sub Menu para excluir as edições feitas ao entrar no Sub Menu. A tela final na maioria dos Sub Menus de processo é a “Save and Exit.” (salvar e sair). Pressione o botão nessa tela para salvar as edições e retornar ao Main Menu. Observação: Ajustes feitos não são armazenados até que seja selecionado Save and Exit e se retorne ao menu principal. Desligar o amplificador enquanto se edita em um Sub Menu tem o mesmo resultado que “Discard and Exit.” (descartar e sair). Volume Modo109

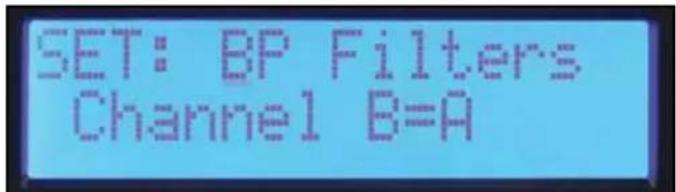

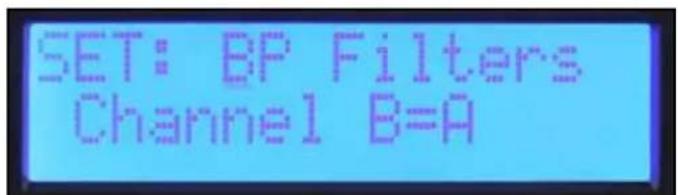

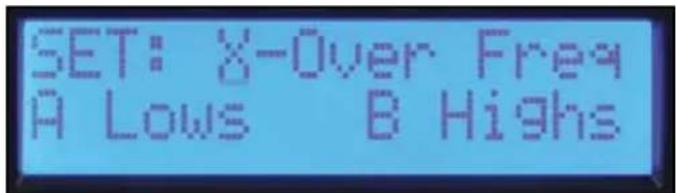

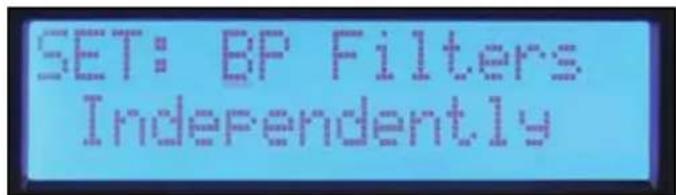

Ao entrar no Sub Menu “XOVER”, são apresentadas três opções sobre como os filtros passa banda podem ser ajustados. Quando “BP Filters Independently” é selecionado, os filtros passa alta e passa alta do Canal A e B são ajustados individualmente. Se estiver usando o amplificador em um sistema estéreo onde ambos os canais serão ajustados da mesma forma, selecione “Channel B=A” e ambos os canais serão definidos de uma só vez. Ajustar os filtros para o Canal A também ajustará para o Canal B. Se você criar um cruzamento entre canais do amplificador, selecione “X-over Freq A Lows B Highs” e a frequência e filtro de cruzamento podem ser definidos com um ajuste de controles. Defina pelas telas de cruzamento, passa alta e passa baixa. Diferente de outros Sub Menus de função, o modo de entrada não se altera até que se selecione “Save and Apply” (salvar e aplicar) e retornar ao Menu Principal. Tela Save and Apply Tela X-Over Freq A Lows B Highs Tela BP Filters Channel B=A Tela BP Filters Independently Modo (continuação) Filtros cruzados, passa banda e polaridade Os tipos de filtro disponíveis para passa alta e passa baixa são: Off Sem filtro BW-12 dB Filtro Butterworth com 12 dB por inclinação de oitava. -3 dB na frequência de corte. Filtros Butterworth têm uma resposta de frequência plana em passa banda. BW-18 dB Filtro Butterworth com 18 dB por inclinação de oitava. -3 dB na frequência de corte. Filtros Butterworth têm uma resposta de frequência plana em passa banda. BW-24 dB Filtro Butterworth com 24 dB por inclinação de oitava. -3 dB na frequência de corte. Filtros Butterworth têm uma resposta de frequência plana em passa banda. LR-24 dB Filtro Linkwitz-Riley com 24 dB por inclinação de oitava. -6 dB na frequência de corte. Filtros LR combinam para uma resposta plana na frequência de corte. Geralmente é uma boa ideia usar um filtro passa alta para todos os alto-falantes.110

Polaridade de saída Equalização Definição da equalização de canal Desvio A polaridade de saída pode ser invertida em cada canal. Selecione Normal ou Invert na tela de polaridade. Se você criar um cruzamento com 12 dB por filtros de oitava, a saída de alta frequência provavelmente precisa ser invertida para manter a relação de fase adequada na frequência de cruzamento. A inversão temporária da polaridade de um canal de um sistema de várias vias pode também ajudar no ajuste do atraso para alinhamento do driver. Você pode ajustar o atraso para cancelamento da frequência de cruzamento. Lembre-se de mudar a tela de polaridade de saída de volta para Normal quando terminar. Para retornar ao Menu principal, selecione Discard and Exit (descartar e sair) ou Save and Exit (salvar e sair). Tela Output Polarity Tela EQ Bypass O DSP do Pro-LITE

fornece cinco faixas de EQ paramétrica, reforço Waves

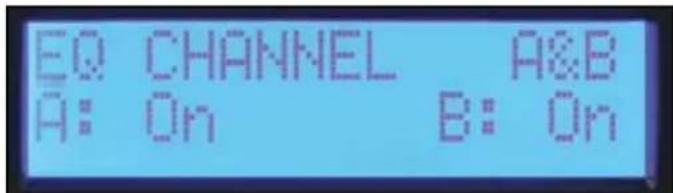

e horn EQ (EQ de corneta) cada canal. A primeira tela no Sub Menu EQ é a de desvio. Os canais podem ser desviados independentemente ou ambos o A e B podem ser desviados juntos. Pressione o botão até que o cursor fique sob o parâmetro desejado para alterar e girar o botão para alterar o modo de desvio. Pressione o cursor para retorná-lo ao canto superior esquerdo quando terminar para que possa rolar para as outras telas. A primeira tela no Sub Menu EQ é a de desvio. Os canais podem ser desviados independentemente ou ambos o A e B podem ser desviados juntos.. Pressione o botão até que o cursor fique sob o parâmetro desejado para alterar e girar o botão para alterar o modo de desvio. Pressione o cursor para retorná-lo ao canto superior esquerdo quando terminar para que possa rolar para as outras telas. MaxxBass

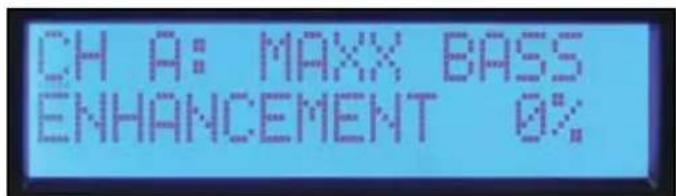

O sistema de melhoria MaxxBass

interage com o filtro passa alta para cada canal para produzir energia de graves em uma faixa de frequência que o alto-falante pode atender. Quanto mais alto o número de MaxxBass

mais os graves são melhorados. Tela MaxxBass111

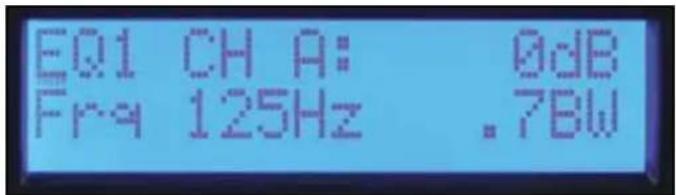

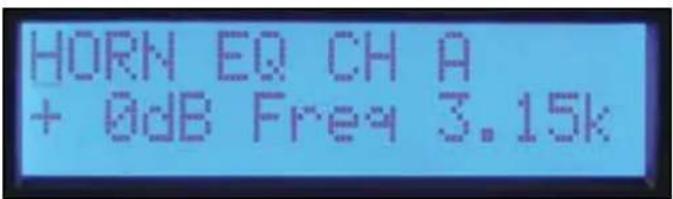

Equalização paramétrica Horn EQ Delay Há cinco faixas de equalização paramétrica para cada canal. A frequência pode ser definida em passos de frequência de 1/12 oitavas. A largura de banda do filtro é definida e exibida em oitavas. O nível pode ser ajustado sobre uma faixa de +/- 15 dB. Pressione o botão para selecionar o parâmetro desejado para ajustar. Retorne o cursor para o canto superior esquerdo quando terminar para que possa rolar para as outras telas. O Horn EQ (equalização de corneta) fornece um aumento de alta frequência de 6 dB por oitava que é algumas vezes necessário para cornetas de alta frequência. O controle de frequência define o corte de frequência baixa do filtro. Para retornar ao Menu principal, selecione Discard (descartar) e Exit (sair) ou Save (salvar) e Exit. O atraso pode ser usado para alinhar drivers dentro de um alto-falante ou para atrasar alto-falantes auxiliares como aqueles instalados sob uma sacada. Um pequeno atraso também pode ser usado para os alto-falantes principais para alinhá-los com a bateria ou baixo. Um total de 125 ms de atraso está disponível em cada canal. 5 ms de atraso está disponível em passos de 41,67 us para o alinhamento do driver. 120 ms está disponível em passos de 1 ms para o alinhamento do sistema. Esses atrasos podem ser definidos de forma independente para que o deslocamento de alinhamento do driver possa ser mantido quando o atraso de alinhamento do sistema é ajustado. A primeira tela no Sub Menu delay permite que o usuário decida se os atrasos serão definidos de forma independente ou B=A. Essa seleção somente se aplica ao atraso do sistema em passos de 1 ms, deixando os atrasos de alinhamento do driver serem definidos de forma independente. Os amplificadores Pro-LITE

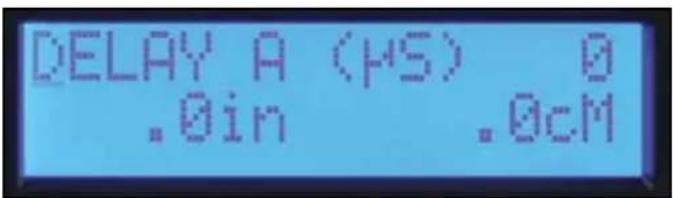

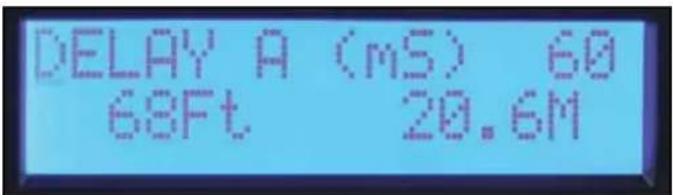

DSP exibem a distância de atraso equivalente em metros e pés no atraso do sistema e em centímetros ou polegadas no atraso do driver. Tela Parametric EQ Tela Horn EQ Tela de atraso do sistema (ms) Tela de alinhamento do driver (us) Limitador O Pro-LITE

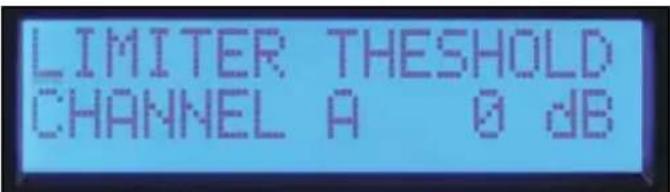

DSP tem limitadores disponíveis em cada canal. Eles limitam o nível de sinal à entrada do estágio do amplificador de potência. O intervalo limite começa em zero e é ajustado em passos de -1 dB, reduzindo a saída máxima. Note que o Pro-LITE

DSP funciona da mesma forma como a maioria de outros amplificadores no que diz respeito à sua saída máxima que depende da tensão da linha e impedância da carga. Dependendo da carga, você pode precisar reduzir o limitador até 3 dB antes que a saída seja reduzida. Tela Limitador112

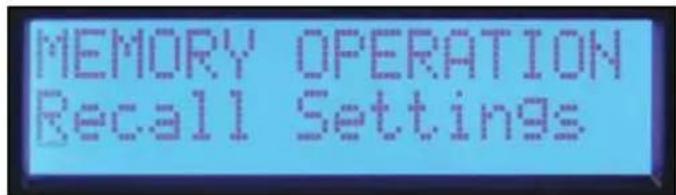

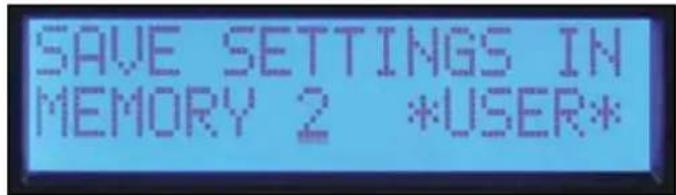

Salvar configurações Recuperação de um pré-ajuste Bloqueio Memória No Sub Menu Memory Operation selecione “Save Settings.” (salvar configurações). Selecione um dos quatro locais de pré-ajuste. Edite o nome girando o cursor para selecionar o caractere e pressionando o botão para passar à próxima posição. Continue até completar. Para manter o mesmo nome, pressione o botão seis vezes para passar através da tela de edição de nome. Assim que o local para salvar foi selecionado e o nome de pré-ajuste foi escolhido, será fornecida uma opção “yes/no” para concluir o processo de salvar. No Sub Menu de operação de memória, selecione “Recall Settings.” (recuperar configurações). Selecione o número de pré-ajuste para recuperar ou selecione os ajustes de fábrica para recuperar um estado neutro. Assim como a função de salvar, é oferecida a opção de sair sem concluir a operação de recuperação. O recurso de bloqueio de segurança do Pro-LITE™ DSP permite que controles selecionados sejam bloqueados para evitar ajuste não autorizado. Uma senha de quatro dígitos deve ser definida quando o bloqueio é acionado. Essa senha deve ser digitada sempre que se acessar um Sub Menu para permitir acesso temporário às funções de edição. O bloqueio é ativado novamente sempre quando se retorna ao menu principal ou quando se desliga a unidade. Todas as edições são bloqueadas quando a energia é desligada. Observação: Assegure-se de tomar nota da senha. Entre em contato com o serviço ao cliente se a senha for perdida ou estiver incorreta. Os amplificadores Pro-LITE

têm três modos diferentes de bloqueio: Off Todos os ajustes podem ser feitos sem digitar uma senha. All Except Volume Uma senha deve ser digitada para todas as edições de Sub Menus, exceto o volume. All with Volume Uma senha deve ser digitada para todas as edições de Sub Menus, incluindo o volume. O Pro-LITE

tem quatro locais de memória onde seus ajustes podem ser armazenados e então, recuperados. Cada local tem um nome de seis caracteres para identificar o arquivo. O nome do pré-ajuste ativo também é exibido na tela “Memory” do menu principal. Tela save settings Tela Recall Preset113

Especificações do Pro-LITE

2 canais x 2 ohms de potência nominal 4800 W 20 ms pulso repetitivo/3790 W 1% THD em ambos os canais acionados a 1 kHz. 2 canais x 4 ohms de potência nominal 2810 W 20 ms pulso repetitivo/2450 W 1% THD /2030 W 0,15% THD, em ambos os canais acionados a 1 kHz. 2 canais x 8 ohms de potência nominal 1550 W 20 ms pulso repetitivo/1425 W 1% THD /1200 W 0,15% THD, em ambos os canais acionados a 1 kHz. Impedância mínima: 2 ohms Impulso de tensão RMS máximo 124 volts Resposta em frequência 20 Hz - 25 kHz; +0 dB, -3 dB 2 canais x 2 ohms de 20 Hz a 20 kHz <0,5% a 3390 W 20 Hz a 4kHz, decrescendo a 3100 W a 20 kHz, em ambos os canais acionados. 2 canais x 4 ohms de 20 Hz a 20 kHz <0,15% a 1850 W 20 Hz a 20 kHz, em ambos os canais acionados. 2 canais x 8 ohms de 20 Hz a 20 kHz <0,15% a 1170 W 20 Hz a 20 kHz, em ambos os canais acionados. CMRR de entrada > - 75 bB a 1 kHz. Ganho de tensão x 40 (+32 dB) Crossover (cruzamento) 100 Hz comutável de segunda ordem passa alta e passa baixa de terceira ordem por canal Crosstalk (interferência) > -60 dB a 1 kHz a 1000 W de potência a 8 ohms. Zumbido e ruído > -100 dB, “A” sobrecarregado referenciado à potência nominal a 4 ohms. Taxa de resposta > 12V/μs Fator de amortecimento (8 ohms) > 200:1 a 20 Hz - 1 kHz a 8 ohms Resposta em fase +15, -85 graus de 20Hz a 20kHz Sensibilidade de entrada 2,25 V +/- 3% para 1 kHz 4 ohm da potência nominal, 2,2 V +/- 3% para 1 kHz 2 ohm da potência nominal Impedância de entrada 20 K ohms, balanceada, 10 K ohms desbalanceada. Consumo de corrente a 1/8 em VA (watts) 2210 (1440) a 2 ohms, 1550 (950) a 4 ohms, 985 (560) a 8 ohms Consumo de corrente a 1/3 em VA (watts) 4260 (3150) a 2 ohms, 3120 (2160) a 4 ohms, 1890 (1200) a 8 ohms Consumo em espera 250 VA, 120 W. Resfriamento 3 ventoinhas de velocidade variável dependentes de temperatura Controles 2 atenuadores no painel frontal, chave seletora de cruzamento para HPF, Normal e LPF LEDs de indicação Cinco LEDs de indicação por canal: Active, Signal, ACL, Temperature e DC Proteção Térmica, DC, subsônica, cargas incorretas, sub e sobre tensão Conectores Entradas: Saídas de combinação dupla XLR de 1/4”: Conector duplo de 1/4”, um de 2 pinos e um de 4 pinos tipo “vira e trava” Construção Alumínio de espessura 0,062” Dimensões 3,5”x19”x 17” atrás do painel frontal + 0,6” por alça Peso líquido 6,61 kg (14,6 lb*) Peso bruto 8,34 kg (18,4 lb) Leituras de potência nominal feitas com BW: 20 Hz a 22 kHz. Todas as medidas de potências foram feitas a 120 VAC ou 240 VAC. A potência de onda senoidal de estado estacionário de 2 ohm é limitada em tempo pelo disjuntor. A operação em ponte não é possível. *O peso líquido não inclui o cabo de energia.114

Especificações do Pro-LITE

2 canais x 2 ohms de potência nominal 3300 W 20 ms pulso repetitivo/2600 W 1% THD em ambos os canais acionados a 1 kHz. 2 canais x 4 ohms de potência nominal 2025 W 20 ms pulso repetitivo/1725 W 1% THD /1500 W 0,2% THD, em ambos os canais acionados a 1 kHz. 2 canais x 8 ohms de potência nominal 1175 W 20 ms pulso repetitivo/1000 W 1% THD /825 W 0,2% THD, em ambos os canais acionados a 1 kHz. Impedância mínima: 2 ohms Impulso de tensão RMS máximo 105 volts Resposta em frequência 20 Hz a 22 kHz; +/- 0,5 dB a 1 W. 2 canais x 2 ohms de 20 Hz a 20 kHz <0,5% a 2250 W 20 Hz a 4kHz, decrescendo a 1650 W a 20 kHz, em ambos os canais acionados. 2 canais x 4 ohms de 20 Hz a 20 kHz <0,15% a 1400 W 20 Hz a 10 kHz, decrescendo a 1350 W a 20 kHz, em ambos os canais acionados. 2 canais x 8 ohms de 20 Hz a 20 kHz <0,15% a 860 W 20 Hz a 4 kHz, aumentando a 1000 W a 20 kHz, em ambos os canais acionados. CMRR de entrada > - 75 bB a 1 kHz. Ganho de tensão x40 (+32 dB) Crossover (cruzamento) 100 Hz comutável de segunda ordem passa alta e passa baixa de terceira ordem por canal Crosstalk (interferência) > -60 dB a 1 kHz a 700 W de potência a 8 ohms. Zumbido e ruído > -105 dB, “A” sobrecarregado referenciado à potência nominal a 4 ohms. Taxa de resposta > 12V/μs Fator de amortecimento (8 ohms) > 210:1 a 20 Hz - 1 kHz a 8 ohms Resposta em fase +5, -91 graus de 20Hz a 20kHz Sensibilidade de entrada 1,95 V +/- 3% para 1 kHz 4 ohm da potência nominal, 1,83 V +/- 3% para 1 kHz 2 ohm da potência nominal Impedância de entrada 20 K ohms, balanceada, 10 K ohms desbalanceada. Consumo de corrente a 1/8 em VA (watts) 1435 (890) a 2 ohms, 920 (525) a 4 ohms, 625 (335) a 8 ohms Consumo de corrente a 1/3 em VA (watts) 3050 (2155) a 2 ohms, 1880 (1200) a 4 ohms, 1200 (715) a 8 ohms Consumo em espera 195 VA, 90 W. Resfriamento 3 ventoinhas de velocidade variável dependentes de temperatura Controles 2 atenuadores no painel frontal, chave seletora de cruzamento para HPF, Normal e LPF LEDs de indicação Cinco LEDs de indicação por canal: Active, Signal, ACL, Temperature e DC Proteção Térmica, DC, subsônica, cargas incorretas, sub e sobre tensão Conectores Entradas: Saídas de combinação dupla XLR de 1/4”: Conector duplo de 1/4”, um de 2 pinos e um de 4 pinos tipo “vira e trava” Construção Alumínio de espessura 0,062” Dimensões 3,5”x19”x 17” atrás do painel frontal + 0,6” por alça Peso líquido 6,2kg (13,6 lb*) Peso bruto 7,9kg (17,4 lb) Leituras de potência nominal feitas com BW: 20 Hz a 22 kHz. Todas as medidas de potências foram feitas a 120 VAC ou 240 VAC. A potência de onda senoidal de estado estacionário de 2 ohm é limitada em tempo pelo disjuntor. A operação em ponte não é possível. *O peso líquido não inclui o cabo de energia.115

Especificações do Pro-LITE

2 canais x 2 ohms de potência nominal 4780 W 20 ms pulso repetitivo/3740 W 1% THD em ambos os canais acionados a 1 kHz. 2 canais x 4 ohms de potência nominal 2810 W 20 ms pulso repetitivo/2475 W 1% THD /2160 W 0,2% THD, em ambos os canais acionados a 1 kHz. 2 canais x 8 ohms de potência nominal 1550 W 20 ms pulso repetitivo/1475 W 1% THD /1270 W 0,2% THD, em ambos os canais acionados a 1 kHz. Impedância mínima: 2 ohms Impulso de tensão RMS máximo 124 volts Resposta em frequência 20 Hz - 25 kHz; +0 dB, -3 dB 2 canais x 2 ohms de 20 Hz a 20 kHz <0,5% a 3390 W 20 Hz a 4kHz, decrescendo a 2000 W a 20 kHz, em ambos os canais acionados. 2 canais x 4 ohms de 20 Hz a 20 kHz <0,15% a 2000 W 20 Hz a 20 kHz, em ambos os canais acionados. 2 canais x 8 ohms de 20 Hz a 20 kHz <0,15% a 1150 W 20 Hz a 20 kHz, em ambos os canais acionados. CMRR de entrada > - 75 bB a 1 kHz. Ganho de tensão x 70 (+37 dB) Crossover (cruzamento) Filtro passa alta e passa baixa ajustável por canal. Tipos de filtro:12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth e 24dB/oct 4th order Linkwitz-Riley Crosstalk (interferência) > -60 dB a 1 kHz a 1000 W de potência a 8 ohms. Zumbido e ruído > -96 dB, “A” sobrecarregado referenciado à potência nominal a 4 ohms. Taxa de resposta > 12V/μs Fator de amortecimento (8 ohms) > 200:1 a 20 Hz - 1 kHz a 8 ohms Sensibilidade de entrada 1,340 V +/- 3% para 1 kHz 4 ohm da potência nominal, 1,250 V +/- 3% para 1 kHz 2 ohm da potência nominal Impedância de entrada 12 K ohms, balanceada, 10 K ohms desbalanceada. Consumo de corrente a 1/8 em VA (watts) 2210 (1440) a 2 ohms, 1550 (950) a 4 ohms, 985 (560) a 8 ohms Consumo de corrente a 1/3 em VA (watts) 4260 (3150) a 2 ohms, 3120 (2160) a 4 ohms, 1890 (1200) a 8 ohms Consumo em espera 250 VA, 120 W. Resfriamento 3 ventoinhas de velocidade variável dependentes de temperatura. Controles 2 atenuadores de detenção no painel frontal, botão de navegação para navegar através dos menus na tela LCD para modo de entrada, equalização paramétrica, cruzamento HPF, Normal e LPF LEDs de indicação Cinco LEDs de indicação por canal: Active, Signal, ACL, Temperature e DC Proteção Térmica, DC, subsônica, cargas incorretas, sub e sobre tensão Conectores Entradas: Saídas de combinação dupla XLR de 1/4”: Conectores macho duplo de XLR entrada, um de 2 pinos e um de 4 pinos de par trançado Construção Alumínio de espessura 0,062” Dimensões 3,5”x19”x 17,25” atrás do painel frontal + 0,75” por alça Peso líquido 6,9kg (15,2 lb*) Peso bruto 8,6kg (19 lb) Leituras de potência nominal feitas com BW: 20 Hz a 22 kHz. Todas as medidas de potências foram feitas a 120 VAC ou 240 VAC. A potência de onda senoidal de estado estacionário de 0,2 ohm é limitada em tempo pelo disjuntor. A operação em ponte não é possível. *O peso líquido não inclui o cabo de energia.116

Especificações do Pro-LITE

2 canais x 2 ohms de potência nominal 3300 W 20 ms pulso repetitivo/2600 W 1% THD em ambos os canais acionados a 1 kHz. 2 canais x 4 ohms de potência nominal 2000 W 20 ms pulso repetitivo/1700 W 1% THD /1500 W 0,2% THD, em ambos os canais acionados a 1 kHz. 2 canais x 8 ohms de potência nominal 1175 W 20 ms pulso repetitivo/1000 W 1% THD /825 W 0,2% THD, em ambos os canais acionados a 1 kHz. Impedância mínima: 2 ohms Impulso de tensão RMS máximo 100 volts Resposta em frequência 20 Hz a 22 kHz; +/- 0,5 dB a 1 W. 2 canais x 2 ohms de 20 Hz a 20 kHz <0,5% a 2250 W 20 Hz a 4kHz, decrescendo a 1650 W a 20 kHz, em ambos os canais acionados. 2 canais x 4 ohms de 20 Hz a 20 kHz <0,15% a 1400 W 20 Hz a 10 kHz, decrescendo a 1350 W a 20 kHz, em ambos os canais acionados. 2 canais x 8 ohms de 20 Hz a 20 kHz <0,15% a 830 W 20 Hz a 4 kHz, aumentando a 1000 W a 20 kHz, em ambos os canais acionados. CMRR de entrada > - 75 bB a 1 kHz. Ganho de tensão x 70 (+37 dB) Crossover (cruzamento) Filtro passa alta e passa baixa ajustável por canal. Tipos de filtro: 12dB/oct 2nd order, 18dB/oct 3rd order, 24dB/oct 4th order Butterworth e 24dB/oct 4thorder Linkwitz-Riley. Crosstalk (interferência) > -60 dB a 1 kHz a 700 W de potência a 8 ohms. Zumbido e ruído > -96 dB, “A” sobrecarregado referenciado à potência nominal a 4 ohms. Taxa de resposta > 12V/μs Fator de amortecimento (8 ohms) > 210:1 a 20 Hz - 1 kHz a 8 ohms Sensibilidade de entrada 1,11 V +/- 3% para 1 kHz 4 ohm da potência nominal, 1,04 V +/- 3% para 1 kHz 2 ohm da potência nominal Impedância de entrada 12 K ohms, balanceada, 6 K ohms desbalanceada. Consumo de corrente a 1/8 em VA (watts) 1435 (890) a 2 ohms, 920 (525) a 4 ohms, 625 (335) a 8 ohms Consumo de corrente a 1/3 em VA (watts) 3050 (2155) a 2 ohms, 1880 (1200) a 4 ohms, 1200 (715) a 8 ohms Consumo em espera 195VA, 90 W. Resfriamento 3 ventoinhas de velocidade variável dependentes de temperatura. Controles 2 atenuadores de detenção no painel frontal, botão de navegação para navegar através dos menus na tela LCD para modo de entrada, equalização paramétrica, cruzamento HPF, Normal e LPF LEDs de indicação Cinco LEDs de indicação por canal: Active, Signal, ACL, Temperature e DC Proteção Térmica, DC, subsônica, cargas incorretas, sub e sobre tensão Conectores Entradas: Saídas de combinação dupla XLR de 1/4”: Conector duplo de 1/4”, um de 2 pinos e um de 4 pinos tipo “vira e trava” Construção Alumínio de espessura 0,062” Dimensões 3,5”x19”x 17,25” atrás do painel frontal + 0,75” por alça Peso líquido 6,4kg (14,2 lb*) Peso bruto 8,2kg (18 lb) Leituras de potência nominal feitas com BW: 20 Hz a 22 kHz. Todas as medidas de potências foram feitas a 120 VAC ou 240 VAC. A potência de onda senoidal de estado estacionário de 2 ohm é limitada em tempo pelo disjuntor. A operação em ponte não é possível. *O peso líquido não inclui o cabo de energia.117
