製品タイプ	ベースコンボアンプ
ブランド	Peavey
モデル	MAX 300
寸法 (高さ x 幅 x 奥行き)	22.8 x 19.4 x 16.2 インチ (57.9 x 49.3 x 41.1 cm)
重量	46.4 ポンド (21.0 kg)
出力	200 W RMS (3Ω)
スピーカー保護	DDT™
低音強化	Kosmos-C
真空管エミュレーション	ゲインコントロール付きTransTube
イコライザー	3バンド (Bass, Middle, Treble) にContour、Mid-Shift、Bright
クロマチックチューナー	ミュート機能付き内蔵
XLRダイレクト出力	グラウンドリフト付きバランス
補助入力	3.5mmステレオジャック
ヘッドホン出力	3.5mmジャック
エフェクトループ	Send/Return
フットスイッチ入力	あり (オーバードライブとミュートコントロール)
電源	120 V~ または 230 V~ (切り替え可能)、50/60 Hz
消費電力	78 W (定格出力の1/8)
最小負荷インピーダンス	8Ω (スピーカー出力)
楽器入力	2 x 6.35mmジャック (Active/Passive)
換気	可燃性の表面から最低12インチ離す
メンテナンスと清掃	清掃前に電源プラグを抜くこと；乾いた布を使用；溶剤は使用しない。
安全	湿気にさらさないこと；開けないこと；指定の電圧を守ること。
修理可能性	交換部品はPeaveyから入手可能；修理は資格のある技術者に依頼すること。

よくある質問 - MAX 300 PEAVEY

パッシブまたはアクティブ楽器の接続方法は？

パッシブ楽器にはPASSIVE入力（10 dB高感度）を、アクティブ楽器やプリアンプ内蔵ベースにはACTIVE入力を使用してください。

内蔵クロマチックチューナーの使い方は？

ACCORDER/MUETボタンを押してチューナーを起動し、音をミュートします。ノートを弾くと、LED画面に音名が表示され、赤（フラット/シャープ）と緑（正しい）のLEDでチューニング状態を示します。

Kosmos-Cテクノロジーとは？

サブハーモニックジェネレーターKosmos-Cは、低オクターブの倍音を生成し、スピーカーを過負荷にすることなくより深い低音をシミュレートします。

エフェクトループの接続方法は？

アンプのSEND出力をエフェクターの入力に接続し、エフェクターの出力をアンプのRETURN入力に接続します。

MAX 300の最大出力は？

MAX 300は、3Ω負荷で200 W RMS（1% THD）の連続出力を提供します。

DI出力でハムノイズを除去する方法は？

背面パネルのGND/LIFTスイッチを使用します。LIFT位置では、信号のグラウンドが浮き、アースループを遮断します。

ペダルでオーバードライブをコントロールできますか？

はい、オプションのペダル（型番03022910）をFOOTSWITCHジャックに接続して、オーバードライブとミュート機能のオン/オフを切り替えられます。

必要な電源電圧は？

アンプは120 V~ または 230 V~（切り替え可能）で動作します。接続前に電圧セレクターを確認してください。標準使用時の消費電力は78 Wです。

アンプの掃除方法は？

機器の電源を抜いてください。乾いた柔らかい布を使用してください。溶剤、研磨剤、液体は絶対に使用しないでください。

アンプが起動しない場合の対処法は？

電源コード、ヒューズ（アクセス可能な場合）、電圧セレクターを確認してください。問題が解決しない場合は、Peavey認定技術者に連絡してください。

使用説明書 MAX 300 PEAVEY

POWER CONSUMPTION（功耗）：

(1/8额定功率，1KHz正弦波)

有源输入 同无源输入 90mV / -18.70dBu 110mV / -16.95dBu

辅助输入 420mV / -5.32dBu 900mV / 1.3dBu 1.0V / 2.22dBu

额定输入灵敏度：

本底噪音 = 0.95毫伏(有效值) = -78dBu

外形尺寸：

(HxWxD)

Max 100 - 18.0" x15.7" x13.2" - 23.8lb

Max 150 - 19.0" x16.5" x14.2" - 29.2lb

Max 208 - 23.2" x12.3" x13.2" - 32.2lb

Max 250 - 22.8" x19.4" x16.2" - 44.4lb

Max 300 - 22.8" x19.4" x16.2" - 46.4lb

Peavey MAX ^® シリーズは、ポータブルなベースアンプで優れたトーン、パフォーマンス、信頼性が得られるよう設計され、定格電力300ワット、Peavey DDTスピーカープロテクト、専用トーンエンハンスをフィーチャーしています。

Peavey MAX 100、MAX 150、MAX 208、MAX 250、および MAX 300 ベースコンボアンプは、Peavey 独自設計により迫力あるベース音を出力します。ユニークなサイコアコースティック (音響心理学的) ローエンド エンハンスは、スピーカーに負担をかけずにベースを加えます。これは技術に裏付けられた Peavey の信頼性を証明するものです。EQ セクションは、3 バンド EQ、Peavey 特許 TransTube ^® チューブエミュレーション回路によるゲインブースト、およびパンチ、ミッドシフト、ブライトなど切り替え可能なプリセットがあります。

MAX 100、MAX 150、MAX 250、および MAX 300 はまた、ミュート対応クロマチックチューナー、同調ポーテッドエンクロージャ、1/8" ヘッドフォン出力、1/8" 補助入力を備えます。全モデルにブラウンドリフト付き XLR 直接出力を搭載し、同時に MAX 250 にはツイーターも内蔵しています。

特長:(モデルによって異なります)

• 最大出力 300 ワット
• プレミアムスピーカー
• DDT™ スピーカー保護
• プリゲインコントロール、TransTube® ゲインブースト採用
• 3バンド EQ にオーバードライブ、パンチ、ミッドシフト、ブライトおよび Kosmos-C スイッチ搭載
• 同調ポーテッドエンクロージャ
• Kosmos-C ローエンドエンハンス
• グラウンドリフトとの高精度バランス直接インターフェイス
• 1/8" AUX入力
• 1/8" ヘッドフォン出力
• クロマティックチューナー、ミュート付き (208は除く)
• オリジナルキャビネット設計で、密封空間でも、優れた高周波分散を実現

換気:換気をよくするため、本体と可燃物表面の間は12"（約30cm）以上空けてください。

本体内を空気が流れて冷却できるように、すべての換気口に2"（約5cm）の空きスペースを設けてください。

コントロールパネル MAX® シリーズ

(1) アクティブ ハパッシブピックアップ入力

機器に合った設定を選ぶための1/4"入力搭載。アンプのゲイン構造は、複数のピックアップ構成の出力に対応するように調整されています。パッシブ入力はアクティブ入力と比べ10dB強くなります。

(2) ゲイン

このノブで入力レベルをプリアンプに調節します。

(3) オーバードライブ

このクランチ回路は、ブーストがオンのときアンプのボリュームが変わらないように設計されていますが、歪みレベルは、「ゲイン」ノブのレベルに応じて大きくなります。最適な結果を得るには、最初に「ゲイン」を調節して歪みの量をセットします。次に、「ボリューム」ノブを使ってボリュームをセットします。ここで、オーバードライブがオフの場合、クリーンなボリュームに対応します。

(4) ベース

低周波のシェルヴィングトーンを調整し、+/-15 dB のカット/ブーストを行うノブです。センターポイントはフラット。中心周波数は 50 Hz。-3 dB シェルフコーナー周波数は 100Hz です。

(5) パンチ

ハイ、ローをブーストし、同時にミッドトーンをカットして "スクープ" サウンドを作ります。

(6) ミドル

中間周波数のピークトーンを調節し、+/-15 dB のカット/ブーストを行うノブです。センターポイントはフラット。

(7) ミッド シ フト

「ミドル」ノブの中心周波数を調節するスイッチです。スイッチが「アウト」のとき、中間周波数は600Hzです。スイッチが押し込まれているとき(イン)、中間周波数は250Hzです。

(8) トレブル

高周波のシェルヴィングトーンを調整し、+/-15 dB のカット/ブーストを行うノブです。センターポイントはフラット、周波数は6 KHz。-3dB、シェルフコーナー周波数は4 KHzです。

(9) ブライトスイッチ

1KHz を超える周波数を10 dB ブーストするボタンです。アクティブにするには、スイッチを「イン」位置にします。

(10) 音量

アンプ全体のボリュームを調節するノブです。

(11) KOSMOS-C 低調波発生器

このKosmos-C ローエンハンスは、スピーカーが通常効果を発揮しない底部アクターブで信号高調波を生成して作動します。高調波の複製は簡単で、強いベースが認識されます。この効果は、生成源によって異なり、底部オクターブのエネルギーが弱い生成源ではブームベースが生成されません。

(12) クロマチックチューナー (Max 208は除く)

TUNE/MUTE(チューニング/消音)ボタン(13)を押すと、クロマチックチューナーがオンになり、スピーカーへの出力はミュートされます。LED 画面に、どの音が演奏されているか表示され、画面上の赤色と緑色の LED は、音がフラット (赤色)、シャープ (赤色)、またはチューニングが合っている (緑色) ことを示します。

(13) TUNE/MUTE (Max 208では利用できません)

このボタンを押すと、クロマチックチューナーがオンになり、スピーカーへの出力はミュートされます。LED 画面に、どの音が演奏されているか表示され、画面上の赤色と緑色の LED は、音がフラット (赤色)、シャープ (赤色)、またはチューニングが合っている (緑色) ことを示します。

このスイッチはまたDIをミュートします。

(14) 電源スイッチ

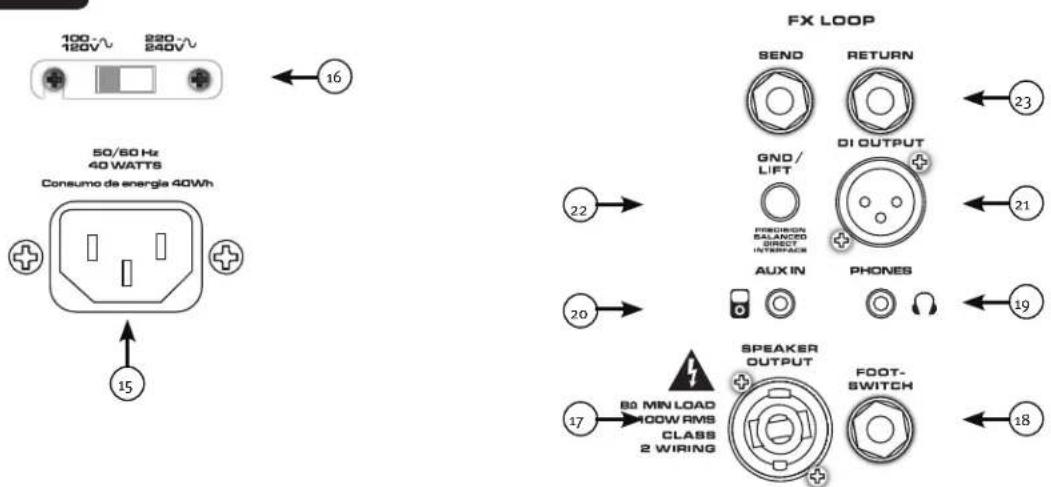

リアパネル

100 - 220 - 50/60 Hz 120V 240V 50/60 Hz 40 WATTS Consumo de energia 40Wh FX LOOP SEND RETURN GND/ LIFT DI OUTPUT RESIDENCE BALANCED DIRECT INTER-ACC AUX IN PHONES 23 21 20 19 17 80 MIN LOAD 400W RMS CLASS 2 WIRING SPEAKER OUTPUT FOOT- SWITCH

(15) AC電源インレット:

IEC ラインコードのコンセントで、本体に AC 電源を供給します。ラインコードをこのコネクタに接続して本体に電源を送ります。ライン電圧が合わない場合、機器が破損するおそれがあります。(本体の電圧マーキング参照)。

どの機器でもグランドピンは外さないでください。これは安全のためです。使用するコンセントに接地ピンがない場合、適切な接地アダプタを使用してください。3番目のワイヤは、適切に接地接続してください。感電や火災の危険をなくすため、アンプおよび関連するすべての機器が正しく接地されているか常に確認してください。

NOTE: FOR UK ONLY

アンプの電源電圧を変更します。このスイッチが電源装置にアンプロ接続する、あるいは初めてアンプの電源を入れる前に、ユーザーの地域に適した電圧に設定されていることを確認してください。

アンプの電源が入っている時、このスイッチの位置は決して変更しないでください。

(17) スピーカー出力ジャック (Max 150、250、および 300 のみ)

この1/4" / ツイストロックコンビネーションコネクタは、スピーカーケーブルをアンプに接続するのに使用します。アンプの最小負荷インピーダンスは8Ωです。

(18) フットスイッチジャック

オプションのフットスイッチ (品番 03022910) をジャックに差し込みます。フットスイッチでオーバードライブとミュートをコントロールします。

(19) ヘッドフォン出力

モニタ用1/8"ヘッドフォン出力です。

(20) AUX 入力

この 1/8" 入力ジャックでは、CD プレーヤーまたは MP3 プレーヤーを MAX® シリーズのベースアンプに接続してプレイすることができます。

(21) 高精度バランス直接インターフェイス

このXLR出力は、Maxプリアンプセクションを外部機器-ミキシングコンソール、外部パワーアンプ、録音機器などに接続します。

この新回路は、小型変圧器と関連した問題がなく、最適バランスでノイズのない信号を実現します。

(22) DI グラウンドリフトスイッチ

アンプと、ミキシングコンソールなど他の機器との間のグランドループによって生じるハムをなくすためにこのスイッチを使用できます。

(23) FX ループ

エフェクトループの構成は「センド」と「リターン」のジャックです。これにより信号チェーンで外部エフェクトプロセッサポストEQをパッチします。「センド」ジャックをエフェクトプロセッサの入力に接続します。「リターン」ジャックをエフェクトプロセッカに接続します。「エフェクト送信」と「リターン」ジャックはそれぞれ、ラインレベル不均衡プリアンプ出力および出力アンプジャックとして使用することもできます。

リアパネル

消費電力:

(1/8 定格出力、1KHz 正弦波)

120vac / 60Hz、230vac / 50Hz

MAX 208 = 33W

MAX 100 = 50W

MAX 150 = 33W

MAX 250 = 63W

MAX 300 = 78W

パワーアンプ:

(定格電力)--継続 RMS

(1% THD、1KHz 正弦波、公称ライン)

(プリゲイン=10、ロー/ミッド/ハイ=5、ボリューム=10、全ボイシングスイッチディフィート)

パッシブ入力

11mV / -36.95dBu

30mV / -28.24dBu

40mV / -25.74dBu

アクティブ入力 パッシブと同じ

90mV / -18.70dBu

110mV / -16.95dBu

Aux 入力

420mV / -5.32dBu

900mV / 1.3dBu

1.0V / 2.22dBu

公称入力感度:

(プリゲイン = 5、ロー/ミッド/ハイ = 5、ボリューム = 5、全ボイシングスイッチディフィート)

パッシブ入力

290mV / -8.53dBu

400mV / -5.74dBu

500mV / -3.8dBu

アクティブ入力

パッシブと同じ

1.10V / 3.05dBu

1.40V / 5.14dBu

Aux 入力

最大と同じ

1.80V / 7.32dBu

2.10V / 8.66dBu

ヘッドホン出力:

(モノ)

50mW x 2、最小負荷8オーム

ダイレクトインタフェース (DI):

ブリ EQ、ユニティバッファ

出力信号レベル = 入力レベル - 10dB

ノイズフロア = 0.95mV (rms) = -78dBu

寸法：

(高さ x 幅 x 奥行)

Max 100 - 18.0"x15.7"x13.2" - 23.8lb

Max 150 - 19.0"x16.5"x14.2" - 29.2lb

Max 208 - 23.2" x12.3" x13.2" - 32.2lb

Max 250 - 22.8"x19.4"x16.2" - 44.4lb

Max 300 - 22.8"x19.4"x16.2"-46.4lb
