使用説明書 Ecoustic E208 PEAVEY

人体への電気ショックの危険が考えられる製品筐体内の非絶縁「危険電圧」の存在をユーザーに警告するものです。

製品に付属している説明書に記載の重要な操作およびメンテナンス（サービス）要領の存在をユーザーに警告するものです。

注意：電気ショックの危険あり — 開けないでください!

注意：電気ショックの危険を低減するため、カバーを外さないでください。内部部品はユーザーによるサービス不可。資格のあビス要因のサービスを要請してください。

警告:電気ショックまたは火災の危険を避けるため、この装置を雨または湿気にさらしてはなりません。また、過敏など液体を行この装置上に置いてはなりません。この装置を使用する前に、警告事項について操作ガイドをお読みください。

警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。

1. 本書の指示内容をお読みください。
2. 本書は保管してください。
3. すべての警告に注意してください。
4. すべての指示に従ってください。
5. 本装置を水の近くで使用しないでください。
6. お手入れには乾いた布をお使いください。
7. 開口部をふさがないでください。メーカーの指示に従って設置してください。
8. ラジェータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。
9. 分極プラグや接地プラグの安全性を損なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっています。接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のプラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。
10. 電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。
11. 備品/付属品はメーカーのものを使用してください。
12. カート、スタンド、三脚、ブラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してください。使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。
13. 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。
14. 保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。
15. グランドビン（接地ビン）は決して取り外さないでください。フリーブックレット「感電と接地」を入手してください。装置の電源に記載されているタイプの電源にのみ接続してください。
16. 木製品をラックに載せる場合は、背面を支持するものが必要です。
17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
18. 電気機器に水がかからないようにしてください。花瓶など液体の入ったものを装置に置かないように注意してください。
19. オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態にしておく必要があります。
20. 極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容できるノイズレベル（騒音暴露レベル）を次のように定めています。

1日当たりの時間	サウンドレベルdBA、スローレスポンス
8	90
6	92
4	95
3	97
2	100
112	102
1	105
12	110
1/4以下	115

OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステムの操作時に、外耳道または耳全体にイヤブラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのような高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。

本書は保管してください!

重要安全事项

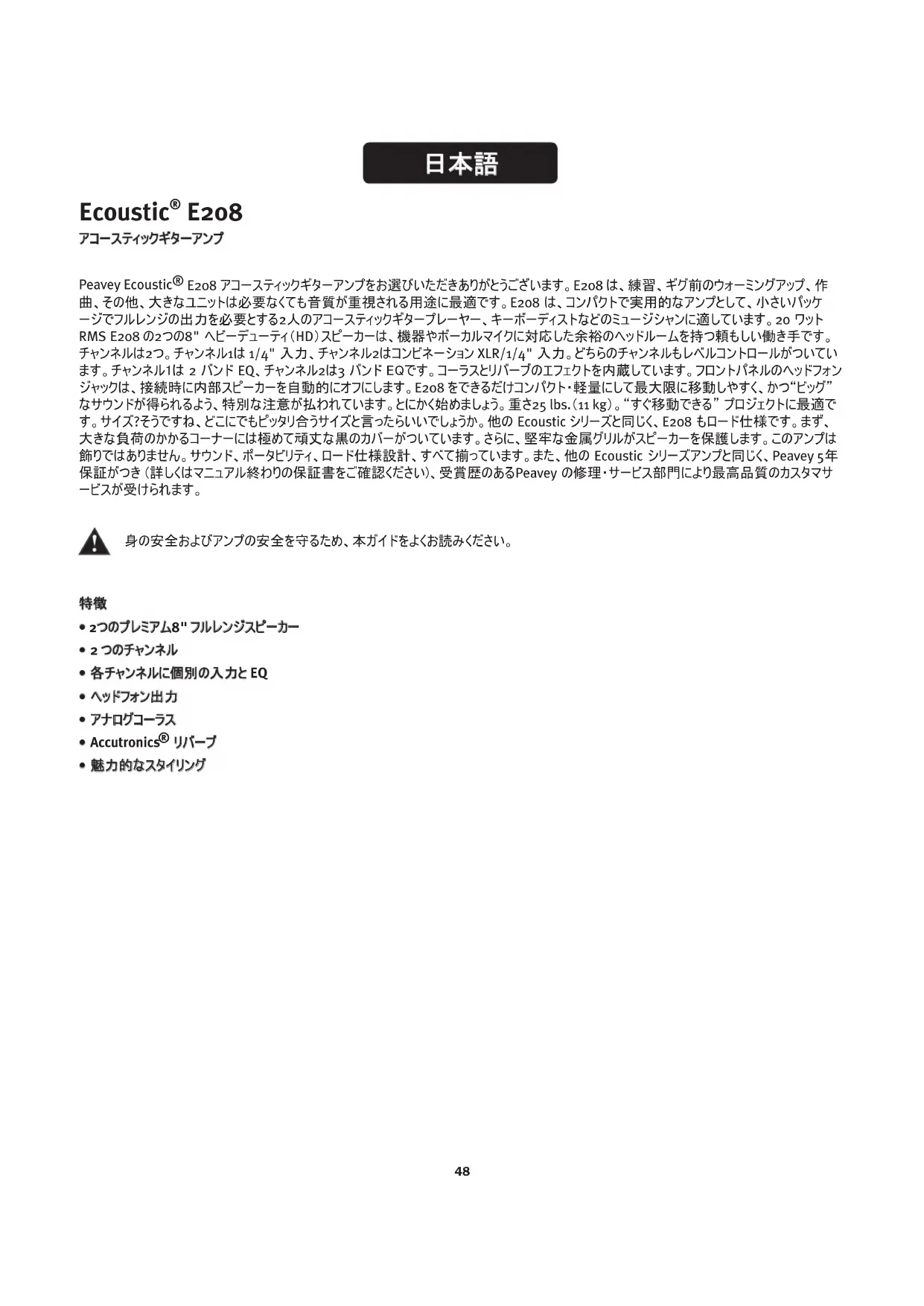

Peavey Ecoustic® E208 アコースティックギターアンプをお選びいただきありがとうございます。E208 は、練習、ギグ前のウォーミングアップ、作曲、その他、大きなユニットは必要なくても音質が重視される用途に最適です。E208 は、コンパクトで実用的なアンプとして、小さいパッケージでフルレンジの出力を必要とする2人のアコースティックギタープレーヤー、キーボーディストなどのミュージシャンに適しています。20 ワット RMS E208 の2つの8" ヘビーデューティ(HD)スピーカーは、機器やポーカルマイクに対応した余裕のヘッドルームを持つ頼もしい働き手です。チャンネルは2つ。チャンネル1は 1/4" 入力、チャンネル2はコンビネーション XLR/1/4" 入力。どちらのチャンネルもレベルコントロールがついています。チャンネル1は 2 バンド EQ、チャンネル2は3 バンド EQです。コーラスとリバーブのエフェクトを内蔵しています。フロントパネルのヘッドフォンジャックは、接続時に内部スピーカーを自動的にオフにします。E208 をできるだけコンパクト・軽量にして最大限に移動しやすく、かつ“ビッグ”なサウンドが得られるよう、特別な注意が払われています。とにかく始めましょう。重さ25 lbs.(11 kg)。“すぐ移動できる”プロジェクトに最適です。サイズ?そうですね、どこにでもピッタリ合うサイズと言ったらいいでしょうか。他の Ecoustic シリーズと同じく、E208 もロード仕様です。まず、大きな負荷のかかるコーナーには極めて頑丈な黒のカバーがついています。さらに、堅牢な金属グリルがスピーカーを保護します。このアンプは飾りではありません。サウンド、ポータビリティ、ロード仕様設計、すべて揃っています。また、他の Ecoustic シリーズアンプと同じく、Peavey 5年保証がつき(詳しくはマニュアル終わりの保証書をご確認ください)、受賞歴のあるPeavey の修理・サービス部門により最高品質のカスタマサービスが受けられます。

身の安全およびアンプの安全を守るため、本ガイドをよくお読みください。

特徵

• 2つのプレミアム8" フルレンジスピーカー
• 2つのチャンネル
• 各チャンネルに個別の入力と EQ
• ヘッドフォン出力
• アナログコーラス
• Accutronics® リバーブ
• 魅力的なスタイリング

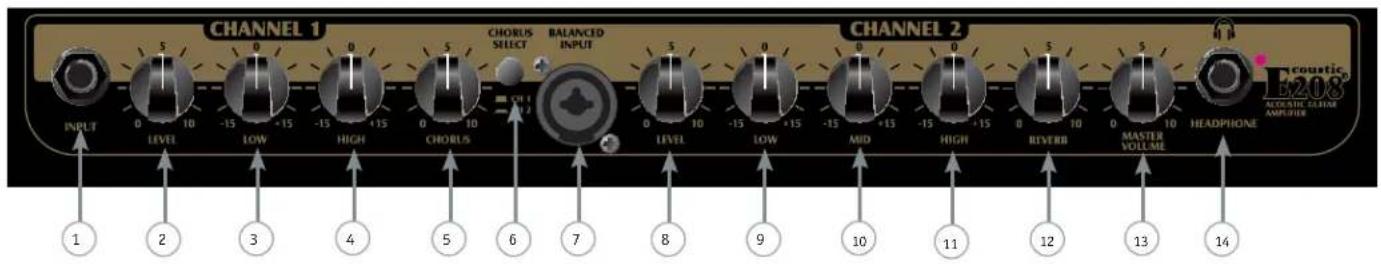

フロントパネル

CHANNEL 1 CHORUS SELECT BALANCED INPUT CHANNEL 2 INPUT LEVEL -15 +15 -15 +15 0 10 CHORUS LEVEL -15 +15 -15 +15 0 10 MID HIGH RIVERB MASTER VOLUME HEADPHONE Acoustic E208® ECOGISTIC SLIME AMPLIFIER 1 2 3 4 5 6 7 8 9 10 11 12 13 14

① INPUT(チャンネル1)

この1/4"ジャック入力は、さまざまなアコースティック機器、キーボード類からの信号を受信します。

2 LEVEL(チャンネル1)

チャンネル 1の 1/4" フォンジャック入力レベルを調節します。

3 LOW イコライゼーション (チャンネル1)

低域をブースト/カットするアクティブトーンコントロールです（シェルビングタイプ +/-15 dB）。

注意:極端に低い周波数のブーストはスピーカーを損なうことがあります。

④ HIGH イコライゼーション (チャンネル1)

高域をブースト/カットするアクティブトーンコントロールです（シェルビングタイプ +/-15 dB）。

5 CHORUS(チャンネル1またはチャンネル2)

2つの楽器が同時に演奏される音をシミュレートするコーラスエフェクトのレベルを調節します。ノブを'10'にセットしたとき、コーラス/ドライギター比は50:50です。

6 CHORUS セレクト (チャンネル1またはチャンネル2)

チャンネル1またはチャンネル2のコーラスエフェクトを選択するスイッチです。

7 BALANCED INPUT(チャンネル2)

このコンビネーションジャックは、さまざまなアコースティック機器、キーボード類、およびマイクからのXLRや1/4"入力に対応します。

⑧ LEVEL (チャンネル2)

チャンネル 2のコンビネーションジャック入力ゲインを調節します。

⑨ LOW イコライゼーション (チャンネル2)

低域をブースト/カットするアクティブトーンコントロールです（シェルビングタイプ +/-15 dB）。

注意:極端に低い周波数のブーストはスピーカーを損なうことがあります。

⑩ MID イコライゼーション (チャンネル2)

中域をブースト/カットするアクティブトーンコントロールです（ピーキングタイプ +/-15 dB）。

11 HIGH イコライゼーション (チャンネル2)

高域をブースト/カットするアクティブトーンコントロールです（シェルビングタイプ +/-15 dB）。

12 REVERB(チャンネル2)

リバーブ回路に送られるチャンネル1とチャンネル2からの信号の量を調節します。

13 MASTER VOLUME

両方のチャンネルを合わせたマスターボリュームを調節します。

14 HEADPHONE ジャック

ステレオヘッドフォン用のヘッドフォンジャックです。このスイッチングジャックは、プラグインしたとき内部スピーカーを遮断します。

フロントパネル

POWER ON A PRODUCT OF PEAVY ELECTRONICS CORP. 120V~ 60 Hz/ 50 WATTS CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: UNLESS, THE RED OR FREE ELECTRIC SHOCK. THIS MAINTS SHOULD NOT BE DEDIGNED. NO BAN OR MOBILITY AND OBJECTS FILLED WITH LAYOUT. WITH AN SALES SHOULD NOT BE PLAINS ON PUNT AVOCATING: BUT OR RETAILING LES PRIEURS OR PREMEN ON DISCHARGE ELECTRICALS, OIL APPAREL BY POT THE SMOKE IS ALtered ON A NUMBER OF PUSH IN PUMPKID: LOCKER. THE GYCLE VASE. NO CUT ONLY POSE FOR CENSAL. E208® coumic E208

15 POWER スイッチ

電源On/Off スイッチ。本体の電源が入ると赤色パイロットランプが点灯します。

16 IEC 主電源コネクタ

標準IEC 電源コネクタです。動作電圧に対応するAC プラグ、定格を持つAC 電源コードが標準で装備されています。電源コードは、AC コンセントに接続する前にアンプに接続してください。

米国内AC電源コード

本体に付属の電源コードは、接地ピンを持つ従来の120 VAC ブラグの重負荷3導体タイプです。使用するアウトレットに接地ピンがない場合、アダプタを使用し、3番目のワイヤを適切な形で接地してください。クラス1構造の装置は、アース接続を保護した主電源ソケットに接続することになっています。

接地ピンはどのような機器でも取り外さないでください。これは安全を含るためです。極長ロードは未使用しないことをおすすめしますが、必要な場合は常に3線タイプを使用してください。電気機器の取り付けは、常に、資格のある技術者に依頼してください。衝撃や火災の危険を避けるため、アンプと関連する機器がすべて正しく接地されているか常に確認してください。

NOTE: For UK Only

Ecoustic® E208 アコースティックギターアンプ仕様

パワーアンプセクション

定格出力

20 W(rms) into 4 オーム負荷

(< 3% THD, 1 kHz, 120 VAC ライン)

周波数応答

アンプ（ヘッドフォンアンプ含む）

20 Hz - 20 kHz

スピーカー

80 Hz - 10 kHz

ヘッドフォン出力

モノ出力のステレオヘッドフォンジャック

定格出力:60 mW into 4 オームヘッドフォン

(最小負荷) @ < 1% THD

(使用中はスイッチングジャックがスピーカーを切断)

システムハム、ノイズ

-43 dBu(両チャンネル動作時)

20 ワットRMS into 4 オーム

プリアンプセクション

次の仕様は @1 kHz、EQ フラット @0 dBの条件で測定したものです。公称値はレベル @5、最小値はレベル@10のものです。

チャンネル1機器入力

1/4 インチハイ ヒ入力

入力インピーダンス = 1 Mオーム

公称入力レベル = 180mVrms

最小入力レベル = 20mVrms

最大入力レベル = 2.0mVrms

チャンネル2機器/マイク入力

マイク

平衡 XLR 入力

入力インピーダンス = 1 k オーム

公称入力レベル: -4.72 dBu, 450mVrms

最小入力レベル: -29.8 dBu, 25mVrms

最大入力レベル: +8.24 dBu, 2.0mVrms

機器

1/4インチハイZ入力

入力インピーダンス = 1 M オーム

公称入力レベル: -12.7 dBu, 180mVrms

最小入力レベル: -31.8 dBu, 20mVrms

最大入力レベル: +8.24 dBu, 2.0mVrms

寸法(H×W×D):

15.00"(381 mm) x 8.750" (222.25 mm) x 19.625" (498.475 mm)

重量：

25 lbs. 11.33 kg)

中文

Ecoustic®（依柯思迪）E208

木吉他放大器

最大输入电平：+8.24 dBu, 2.0mVrms

设备：

1/4 吋Hi-Z高阻态输入

输入阻抗 = 1 MOhm

最大输入电平：+8.24 dBu, 2.0mVrms

尺寸(高 x 宽 x 深):

15.00"(381 mm) x 8.750"(222.25 mm) x 19.625"

(498.475 mm)

重量：

25磅.(11.33公斤)

注：规格随时更改不另行通知。
