MANUAL DE USUARIO Ecoustic E208 PEAVEY

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin aislamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir riesgo de descarga eléctrica.

Este símbolo tiene el propósito de alertar al usuario de la presencia de instruccones importantes sobre la operación y mantenimiento en la información que viene con el producto.

PRECAUCION: Riesgo de descarga eléctrica ¡NO ABRIR!

PRECAUCION: Para disminuír el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro. Deje todo mantenimiento en manos del personal técnico cualificado.

ADVERTENCIA: Para prevenir choque electrico o riesgo de incendios, este aparato no se debe exponer a la lluvia o a la humedad. Los objetos llenos de líquidos, como los floreros, no se deben colocar encima de este aparato. Antes de usar este aparato, lea la guía de funcionamiento para otras advertencias.

INSTRUCCIONES IMPORTANTES PARA SU SEGURIDAD

CUIDADO: Cuando use productos electrónicos, debe tomar precauciones básicas, incluyendo las siguientes:

1. Lea estas instrucciones.
2. Guarde estas instrucciones.

3. Haga caso de todos los consejos.

4. Siga todas las instrucciones.

5. No usar este aparato cerca del agua.

6. Limpiar solamente con una tela seca.

7. No bloquear ninguna de las salidas de ventilación. Instalar de acuerdo a las instrucciones del fabricante.

8. No instalar cerca de ninguna fuente de calor como radiadores, estufas, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.

9. No retire la patilla protectora del enchufe polarizado o de tipo "a Tierra". Un enchufe polarizado tiene dos puntas, una de ellas más ancha que la otra. Un enchufe de tipo "a Tierra" tiene dos puntas y una tercera "a Tierra". La punta ancha (la tercera) se proporciona para su seguridad. Si el enchufe proporcionado no encaja en su enchufe de red, consulte a un electricista para que reemplaze su enchufe obsoleto.

10. Proteja el cable de alimentación para que no sea pisado o pinchado, particularmente en los enchufes, huecos, y los puntos que salen del aparato.

11. Usar solamente añadidos/accesorios proporcionados por el fabricante.

12. Usar solamente un carro, pie, trípode, o soporte especificado por el fabricante, o vendido junto al aparato. Cuando se use un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se dañe en un vuelco. No suspenda esta caja de ninguna manera.

13. Desenchufe este aparato durante tormentas o cuando no sea usado durante largos periodos de tiempo.

14. Para cualquier reparación, acuda a personal de servicio cualificado. Se requieren reparaciones cuando el aparato ha sido dañado de alguna manera, como cuando el cable de alimentación o el enchufe se han dañado, algún líquido ha sido derramado o algún objeto ha caído dentro del aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona de manera normal, o ha sufrido una caída.

15. Nunca retire la patilla de Tierra. Escríbanos para obtener nuestro folleto gratuito "Shock Hazard and Grounding" ("Peligro de Electrocución y Toma a Tierra"). Conecte el aparato sólo a una fuente de alimentación del tipo marcado al lado del cable de alimentación.

16. Si este producto va a ser enracado con más equipo, use algún tipo de apoyo trasero.

17. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales en su enchufe, proceda de la siguiente manera: a) El cable de color verde y amarillo debe ser conectado al terminal que está marcado con la letra E, el símbolo de Tierra (earth), coloreado en verde o en verde y amarillo. b) El cable coloreado en azul debe ser conectado al terminal que está marcado con la letra N o el color negro. c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.

18. Este aparato eléctrico no debe ser sometido a ningún tipo de goteo o salpicadura y se debe tener cuidado para no poner objetos que contengan líquidos, como vasos, sobre el aparato.

19. El interruptor de en/lejos en esta unidad no rompe ambos lados de la red primaria. La energía peligrosa puede ser presente dentro del chasis cuando el interruptor de en/lejos está en el de la posición. El tapón de la red o el acoplador del aparato son utilizados como el desconecta dispositivo, el desconecta dispositivo se quedará fácilmente operable.

20. La exposición a altos niveles de ruido puede causar una pérdida permanente en la audición. La susceptibilidad a la pérdida de audición provocada por el ruido varía según la persona, pero casi todo el mundo perderá algo de audición si se expone a un nivel de ruido suficientemante intenso durante un tiempo determinado. El Departamento para la Salud y para la Seguridad del Gobierno de los Estados Unidos (OSHA) ha especificado las siguientes exposiciones al ruido permisibles:

Duración por Día en Horas Nivel de Sonido dBA, Respuesta Lenta

8 90
6 92
4 95
3 97
2 100
1	12 102
1 105
	12 110
	14 o menos 115

De acuerdo al OSHA, cualquier exposición que exceda los límites arriba indicados puede producir algún tipo de pérdida en la audición. Protectores para los canales auditivos o tapones para los oídos deben ser usados cuando se opere con este sistema de sonido para prevenir una pérdida permanente en la audición, si la exposición excede los límites indicados más arriba. Para protegerse de una exposición a altos niveles de sonido potencialmente peligrosa, se recomienda que todas las personas expuestas a equipamiento capaz de producir altos niveles de presión sonora, tales como este sistema de amplificación, se encuentren protegidas por protectores auditivos mientras esta unidad esté operando.

GUARDE ESTAS INSTRUCCIONES!

INSTRUCTIONS IMPORTANTES DE SECURITE

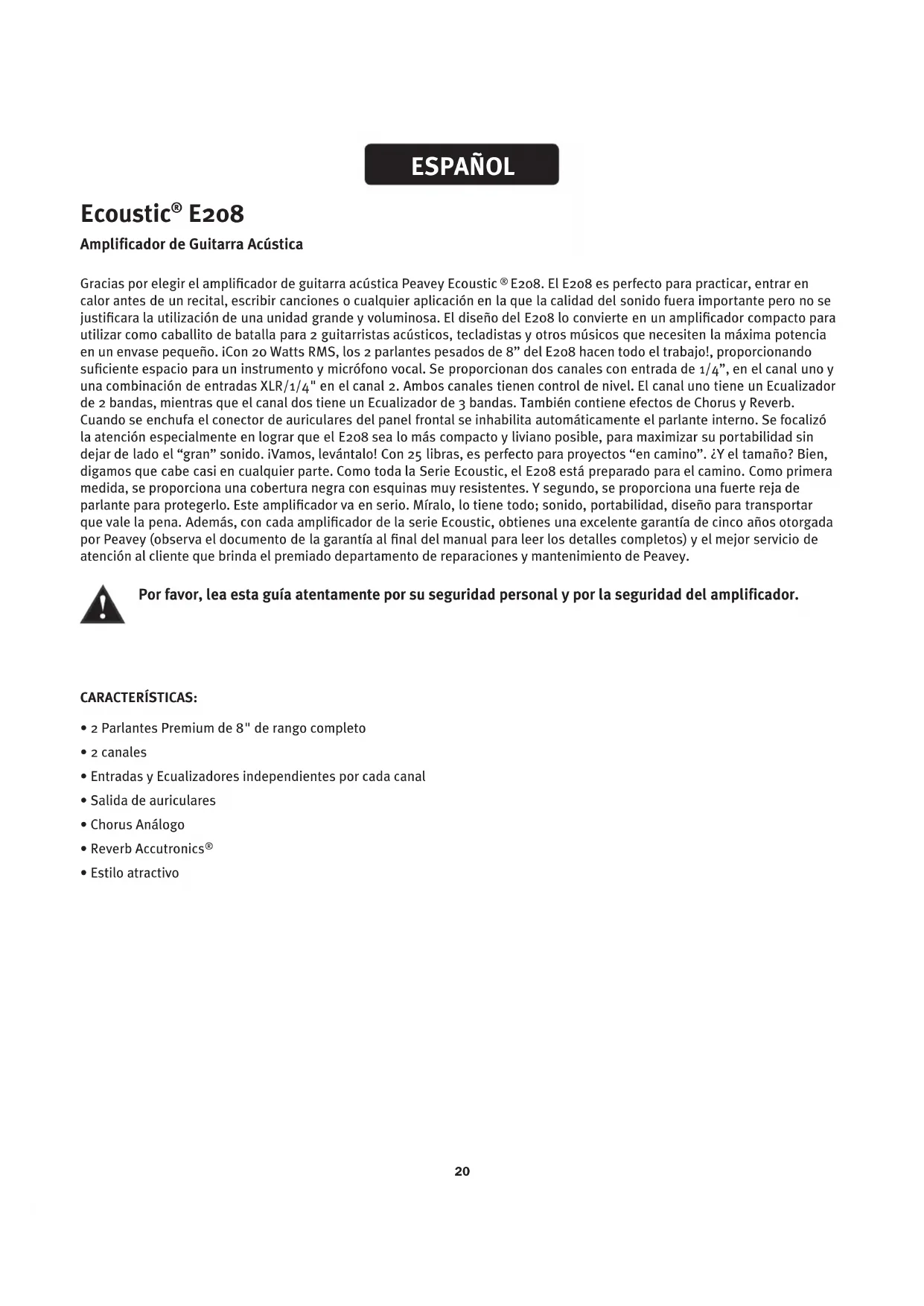

Amplificador de Guitarra Acústica

Gracias por elegir el amplificador de guitarra acústica Peavey Ecoustic ^® E208. El E208 es perfecto para practicar, entrar en calor antes de un recital, escribir canciones o cualquier aplicación en la que la calidad del sonido fuera importante pero no se justificara la utilización de una unidad grande y voluminosa. El diseño del E208 lo convierte en un amplificador compacto para utilizar como caballito de batalla para 2 guitarristas acústicos, tecladistas y otros músicos que necesiten la máxima potencia en un envase pequeño. iCon 20 Watts RMS, los 2 parlantes pesados de 8" del E208 hacen todo el trabajo!, proporcionando suficiente espacio para un instrumento y micrófono vocal. Se proporcionan dos canales con entrada de 1/4", en el canal uno y una combinación de entradas XLR/1/4" en el canal 2. Ambos canales tienen control de nivel. El canal uno tiene un Ecualizador de 2 bandas, mientras que el canal dos tiene un Ecualizador de 3 bandas. También contiene efectos de Chorus y Reverb. Cuando se enchufa el conector de auriculares del panel frontal se inhabilita automáticamente el parlante interno. Se focalizó la atención especialmente en lograr que el E208 sea lo más compacto y liviano posible, para maximizar su portabilidad sin dejar de lado el "gran" sonido. ¡Vamos, levántalo! Con 25 libras, es perfecto para proyectos "en camino". ¿Y el tamaño? Bien, digamos que cabe casi en cualquier parte. Como toda la Serie Ecoustic, el E208 está preparado para el camino. Como primera medida, se proporciona una cobertura negra con esquinas muy resistentes. Y segundo, se proporciona una fuerte reja de parlante para protegerlo. Este amplificador va en serio. Míralo, lo tiene todo; sonido, portabilidad, diseño para transportar que vale la pena. Además, con cada amplificador de la serie Ecoustic, obtienes una excelente garantía de cinco años otorgada por Peavey (observa el documento de la garantía al final del manual para leer los detalles completos) y el mejor servicio de atención al cliente que brinda el premiado departamento de reparaciones y mantenimiento de Peavey.

Por favor, lea esta guía atentamente por su seguridad personal y por la seguridad del amplificador.

CARACTERÍSTICAS:

• 2 Parlantes Premium de 8" de rango completo
• 2 canales
• Entradas y Ecualizadores independientes por cada canal
• Salida de auriculares
• Chorus Análogo
• Reverb Accutronics®
• Estilo atractivo

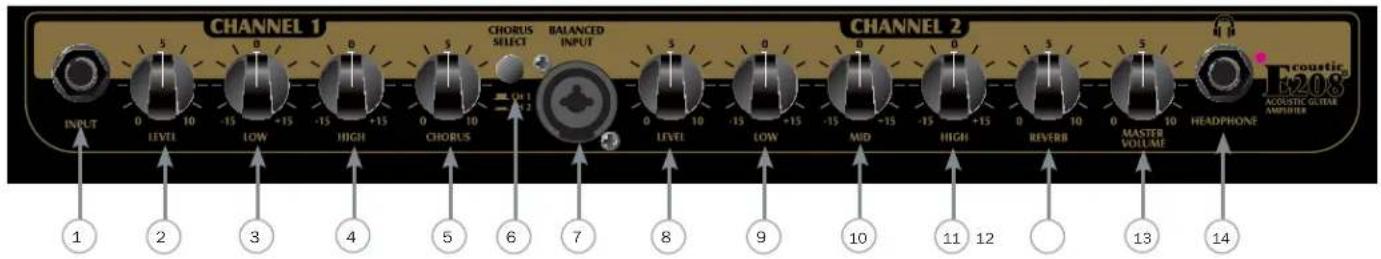

Panel Frontal

CHANNEL 1 CHORUS SELECT BALANCED INPUT LEVEL LOW HIGH CHORUS LEVEL LOW MID HIGH REVERB MASTER VOLUME HEADPHONE INPUT 0 10 -15 +15 -15 [phone] 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 14 Acoustic R2.08 ACOUSTIC GELIEE AMBIER

① INPUT (Canal Uno)

Esta entrada de conector de 1/4" aceptará señales de diferentes instrumentos acústicos y teclados.

② LEVEL (Canal Uno)

Controla la ganancia de entrada del conector de sonido de 1/4" del Canal Uno.

③ ECUALIZACIÓN LOW (Canal Uno)

Control activo de tono (tipo shelving +/-15 dB) para incrementar o cortar el rango de frecuencia de los bajos.

PRECAUCIÓN: Un incremento excesivo de baja frecuencia podría dañar el parlante.

4 HIGH EQUALIZATION (Canal Uno)

Control activo de tono (tipo shelving +/-15 dB) para incrementar o cortar el rango de frecuencia de los agudos.

⑤ CHORUS (Canal Uno o Canal Dos)

Controla el nivel del efecto Chorus que simula el sonido de 2 instrumentos tocando juntos. Cuando la perilla se encuentra en "10", la proporción de guitarra de Chorus/seco es 50:50.

⑥ SELECCIONAR CHORUS (Canal Uno o Canal Dos)

Interruptor que selecciona el Canal Uno o Canal Dos para el efecto Chorus.

7 BALANCED INPUT (Canal Dos)

Este conector de combinaciones aceptará una entrada XLR o de 1/4" de diferentes instrumentos acústicos o teclados, como también de micrófonos.

⑧ LEVEL (Canal Dos)

Controla la ganancia de la entrada del conector de combinaciones del Canal Dos.

⑨ ECUALIZACIÓN LOW (Canal Dos)

Un control activo de tono (tipo shelving +/-15 dB) para incrementar o cortar el rango de frecuencia de los bajos.

PRECAUCIÓN: Un incremento excesivo de baja frecuencia podría dañar el parlante.

10 ECUALIZACIÓN MID (Canal Dos)

Un control de tono activo (tipo peaking +/-15 dB) para incrementar o cortar el rango de frecuencia de los Medios.

11 ECUALIZACIÓN HIGH (Canal Dos)

Un control activo de tono (tipo shelving +/-15 dB) para incrementar o cortar el rango de frecuencia de los agudos.

12 REVERB (Canal Dos)

Controla la cantidad de señal del Canal Uno y del Canal Dos que se envía al circuito Reverb.

13 MASTER VOLUME

Controla el volumen maestro de ambos canales combinados.

14 CONECTOR DE HEADPHONE

Se proporciona un conector de auriculares para auriculares estéreo. Este conector interruptor desconecta el parlante interno cuando se conectan los auriculares.

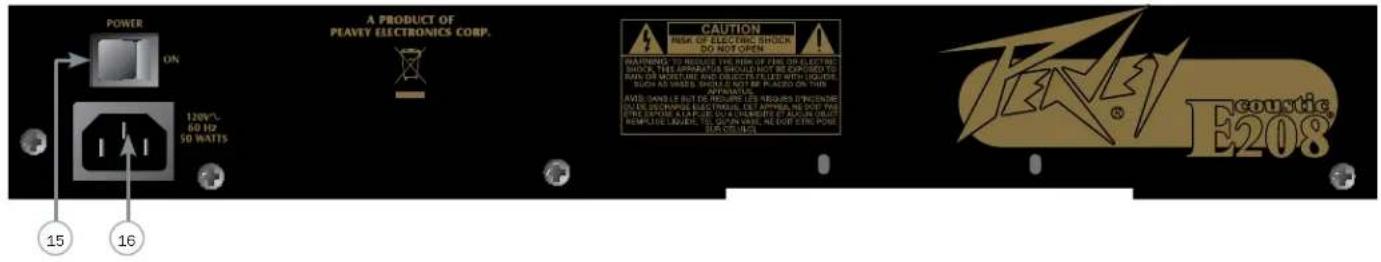

Panel Trasero

POWER ON A PRODUCT OF PEAVY ELECTRONICS CORP. 130V~ 60 HV 50 WATTS 15 16 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REQUIRE THE RISK OF PUE OF ELECTRIC SHOCK. THE APPLICATE SHOULD NOT BE OKING TO RUN ON MOIST/INT AND OBJECTS FILLI ET WITH LIQUIDE, BEACH AS WASTE SHOCK IS NOT BE IN ACED ON THIS APPLICATE. AVES: ISABLE BUT OR REQUIRE LES REQUIRE DINES/INCOME EQUITY EXCHANGE ELECTRICAL LET APPLY. I NOT THE FINE SHOCK AT AVE ON THUMBRE OF LUX ON OUS REMEDIATE LIQUID. THE QION NAME, NEED OUT SING POSE EXCEPTION! E208 Acoustic E208

15 INTERRUPTOR POWER

Interruptor Encendido/Apagado. La luz roja piloto se ilumina cuando la unidad está encendida.

16 CONECTOR DE LA FUENTE IEC

Éste es un conector de energía IEC estándar. En la caja se incluye un cable eléctrico de CA con el enchufe de CA correspondiente y las clasificaciones para el voltaje de funcionamiento para el uso previsto. El cable de energía deberá conectarse al amplificador antes de conectarlo al correspondiente tomacorriente de CA.

CABLE DE ALIMENTACIÓN DE CA PARA USO EN LOS ESTADOS UNIDOS

El cable de alimentación suministrado con la unidad es del tipo de tres conductores, de alta resistencia, con un enchufe convencional de 120 VCA con cable a tierra. Si el tomacorriente no tiene cable a tierra, deberá utilizarse un adaptador adecuado, conectando el tercer conductor a tierra como corresponde. Todos los equipos de construcción clase 1 deberán conectarse al enchufe de la fuente con la conexión protectora a tierra.

Nunca rompa la pata de la puesta a tierra en ningún equipo. Se proporciona para su seguridad. Deberá evitarse el uso de prolongadores pero, en caso de ser necesario, siempre utilice uno con tres cables. Todos los equipos eléctricos deberán ser instalados por un electricista calificado. Para evitar el riesgo de una descarga o incendio, siempre asegúrese de que el amplificador y todos los equipos asociados estén conectados correctamente a tierra.

NOTE: For UK Only

Especificaciones del Amplificador Ecoustic® E208 para Guitarras Acústicas

SECCIÓN ENERGÍA DEL AMPLIFICADOR:

Clasificación de Energía:

20 W(rms) en una carga de 4 ohm

( < 3% THD, 1 kHz, línea de 120 VCA)

Respuesta de Frecuencia:

Amplificador (incluyendo el amplificador del auricular):

20 Hz - 20 kHz

Parlante:

80 Hz - 10 kHz

Salida de auriculares:

Conector de auriculares estéreo con salida mono

Clasificación de salida: 60 mW en auriculares de 4 ohm

(El conector interruptor desconecta los parlantes cuando está en uso)

Zumbido y Ruido del Sistema

-43 dBu (ambos canales funcionando)

20 vatios RMS en 4 ohms

SECCIÓN DEL PREAMPLIFICADOR:

Las siguientes especificaciones se miden en 1 kHz con el Ecualizador plano a o dB. Los valores nominales son con los niveles @ 5, los valores mínimos son con los niveles @ 10.

Entrada de Instrumento por el Canal 1:

Entrada alta Z de 1/4 de pulgada

Impedancia de entrada = 1 MOhm

Nivel de entrada nominal = 180mVrms

Entrada de Instrumento/Micrófono de 2 Canales :

Micrófono:

Entrada XLR Balanceada

Impedancia de entrada = 1 kOhm

Nivel de entrada nominal: -4,72 dBu, 450mVrms

Nivel mínimo de entrada: -29,8 dBu, 25mVrms

Nivel máximo de entrada: +8,24 dBu, 2.omVrms

Instrumento:

Entrada alta Z de 1/4 de pulgada

Impedancia de entrada = 1 MOhm

Nivel de entrada nominal: -12,7 dBu, 180mVrms

Nivel mínimo de entrada: -31,8 dBu, 20mVrms

Nivel máximo de entrada: +8,24 dBu, 2,0mVrms

Dimensiones (Alto x Ancho x Profundidad):

15.00"(381 mm) x 8.750"(222.25 mm) x 19.625"(498.475 mm)

Peso:

25 lbs. (11,33 kg)

NOTA: Especificaciones sujetas a cambios sin previo aviso.
