Tipo de producto	Receptor inalámbrico doble
Marca	Peavey
Modelo	PV 16DR
Número de canales	16 canales UHF
Tipo de sintonización	PLL controlado por microprocesador
Método de recepción	Diversidad (dos antenas)
Respuesta en frecuencia de audio	50 Hz - 18 kHz (±3 dB)
Distorsión armónica total	0,8 % típico
Rango dinámico	> 100 dB (ponderado A)
Alcance operativo	100 m (300 ft)
Sensibilidad	-105 dBm (relación S/N > 12 dB)
Rechazo de imagen	> 60 dB
Salidas de audio	1 salida balanceada XLR, 1 salida no balanceada (jack)
Alimentación del receptor	12-15 V CC (adaptador de corriente incluido)
Alimentación del transmisor	2 pilas AA (alcalinas recomendadas)
Autonomía del transmisor	Aproximadamente 8 horas (pilas alcalinas)
Tipos de transmisores compatibles	Portátil (micrófono de mano), cinturón (LT, GT), Lavalier, auricular
Funciones principales	Sincronización IR, indicador de nivel AF, silencio, bloqueo de controles
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar disolventes.
Seguridad	Cumple con los CNR de Industry Canada. Utilizar únicamente el adaptador suministrado.

Preguntas frecuentes - PV 16DR PEAVEY

¿Cómo sincronizar el transmisor con el receptor?

Abra el compartimento de pilas del transmisor, dirija el puerto IR (SYNC) hacia el puerto IR del receptor (a menos de 15 cm), luego presione el botón SYNC del receptor. El LED del receptor se enciende en verde cuando la sincronización es exitosa.

¿Qué tipo de pilas usar para el transmisor?

Use dos pilas alcalinas tipo AA. La duración es de aproximadamente 8 horas. Evite las pilas recargables ya que su voltaje es más bajo.

¿Qué significa el LED rojo parpadeante en el transmisor?

Un LED rojo parpadeante indica que la carga de las pilas es baja. Reemplace las pilas lo antes posible. Si parpadea de forma pulsante después de la sincronización, significa que el transmisor y el receptor son incompatibles.

¿Puedo usar dos transmisores al mismo tiempo?

Sí, el receptor es doble (CH1 y CH2). Asegúrese de que ambos transmisores estén configurados en canales diferentes para evitar interferencias.

¿Cuál es el alcance máximo del sistema?

El alcance operativo es de 100 metros (300 pies) en campo libre, sin obstáculos. Las paredes y otras obstrucciones pueden reducir el alcance.

¿Cómo limpiar el receptor o el transmisor?

Use un paño suave y seco. No use nunca disolventes, alcohol o productos abrasivos que puedan dañar las superficies.

¿Qué hacer si el sonido está distorsionado o es débil?

Verifique el nivel de volumen en el transmisor y el receptor. Asegúrese de que las pilas estén suficientemente cargadas. Aléjese de fuentes de interferencia como teléfonos o routers Wi-Fi.

¿Puedo conectar el receptor a una guitarra?

Sí, use la salida no balanceada (jack) con un cable apropiado para conectar a una guitarra o amplificador. La salida XLR es balanceada para una mejor calidad de audio.

¿Cómo activar la función de silencio (mute)?

Presione brevemente el interruptor de encendido/apagado del transmisor. El LED se vuelve ámbar. Presione de nuevo para desactivar el silencio.

¿Qué hacer si el receptor no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado y que el enchufe funcione. Asegúrese de que la polaridad del pin central sea positiva (+). Si el problema persiste, comuníquese con el soporte técnico.

MANUAL DE USUARIO PV 16DR PEAVEY

Por favor lea este manual a fondo para un correcto funcionamiento y rendimiento óptimo.

Características del receptor inalámbrico PLL y receptor de dos canales PV® 16

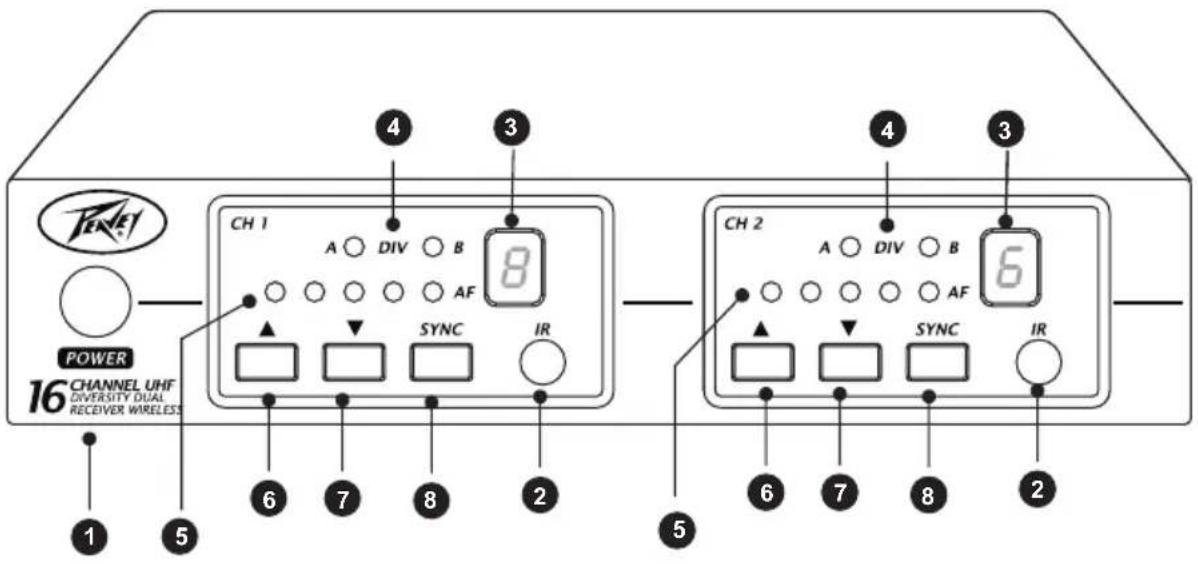

PANEL FRONTAL

(1) Interruptor de energía
(2) Puerto infrarrojo (IR): Transmite una señal infrarroja al transmisor.
(3) Indicador de canales: Muestra el canal de recepción del sistema.
(4) Indicador DIV: LED indicador del estado del receptor de la antena.
(5) (5) Indicador AF1 - AF5: Indica el nivel de señal de audio.

(6) Potón de selección arriba.

(7) Lotón de selección abajo.

(8) Botón SYNC: Presionar para sincronizar las frecuencias del transmisor y receptor.

NOTA: CUANDO ch1 Y Ch2 SE USEN EN CONJUNTO, POR FAVOR NO LOS CONFIGURE EN EL MISMO CANAL.

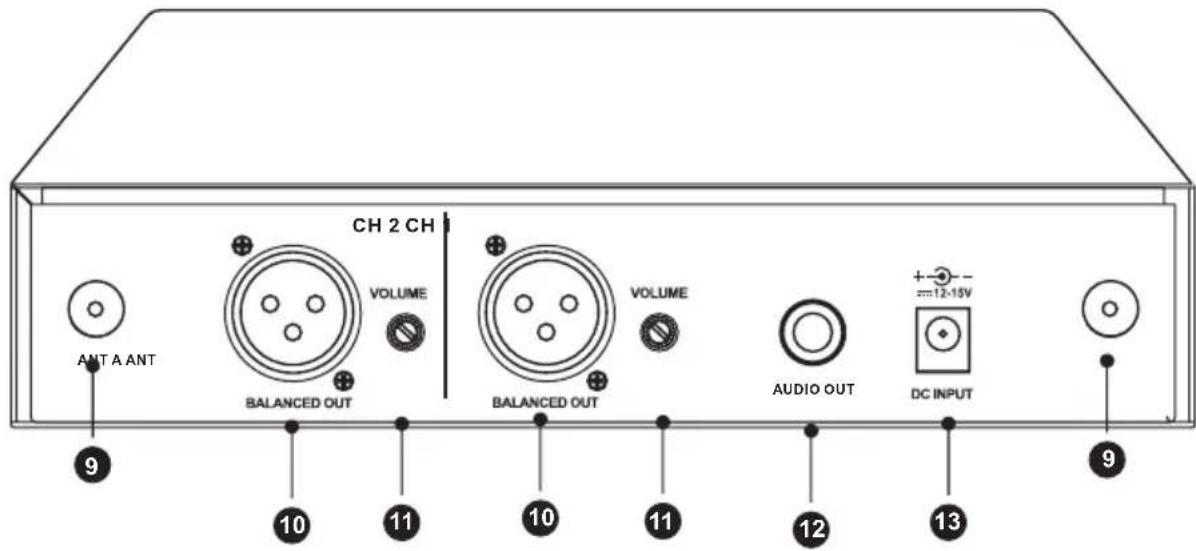

PANEL POSTERIOR

(9) Conector de la antena:
(10) Conector de salida balanceada: El conector XLR provee señal de salida de audio balanceado de este conector al amplificador.
(11) Perilla de ajuste del volumen: Ajusta el nivel del volumen de la SALIDA DE AUDIO.
(12) Conector de salida no balanceada: MEZCLASALIDA, con el conector telefónico provee señal de salida de audio de este conector al amplificador.
(13) Conector de entrada CC: Enchufe de entrada para energía CC de 12-15V. Por favor observe que la polaridad de la patilla central en el enchufe es positiva (+).

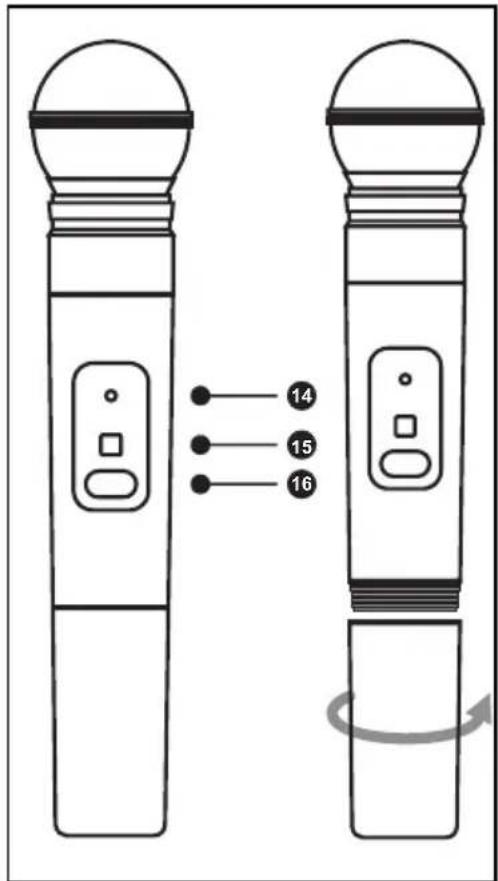

Transmisor portátil PLL y receptor de dos canales PV® 16

(14) Indicador de energía / IR / Silencio:
(15) Puerto de SINC: Recibe el rayo infrarrojo para sincronizar las frecuencias.
(16) Interruptor de encender-apagar / silencio: Mantener presionado para encender o apagar. Presionar y soltar para silenciar o desactivar la función de silencio.

Verde	Listo
Verde destellante	Controles bloqueados
Ámbar	Silencio activado
Rojo destellante	Transmisor infrarrojo en marcha
Rojo resplandeciente	Carga de la batería baja
Rojo pulsante al inicio	Las pilas están agotadas (el transmisor no puede encenderse hasta haber cambiado las baterías)
Rojo pulsante después de la sincronización	El transmisor y el receptor son incompatibles

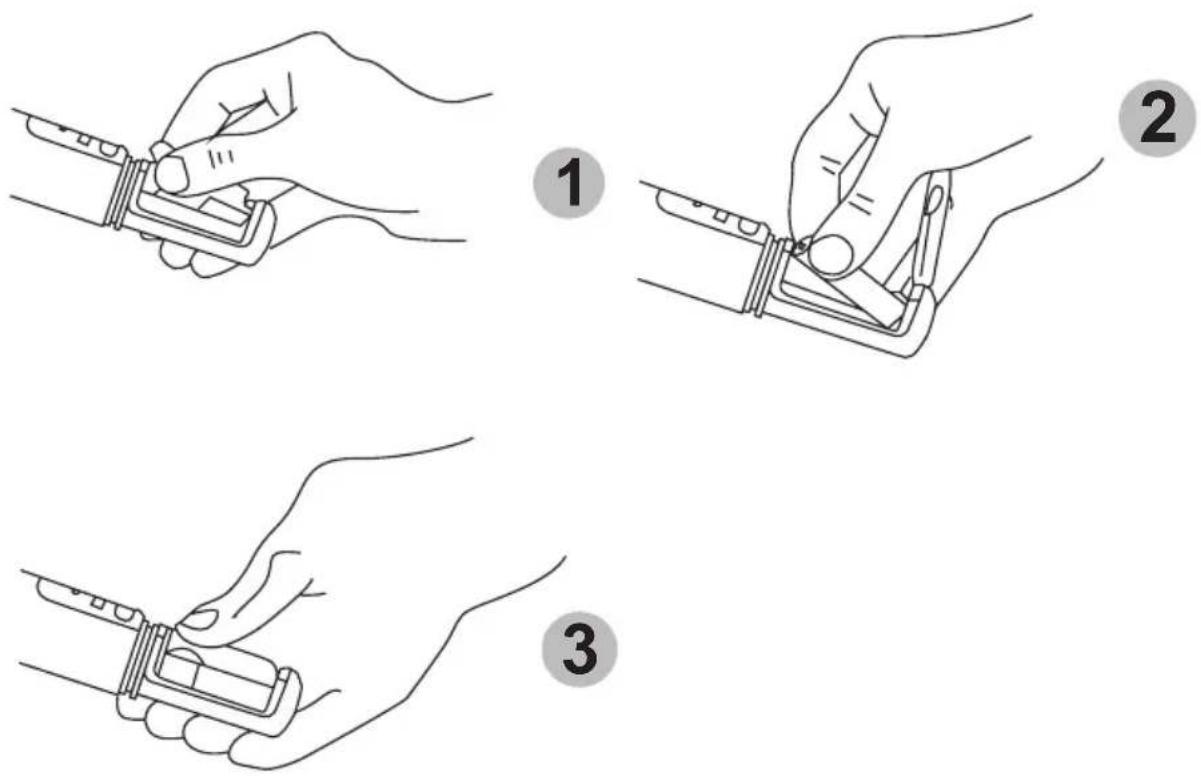

CAMBIO DE LAS BATERÍAS

• La expectativa de vida para las baterías alcalinas es más o menos 8 horas.
• Cuando la luz del transmisor se torne roja, se deben cambiar las baterías, tal como se muestra.

Cuando el transmisor no está en uso:

Asegúrese de que el micrófono esté apagado. Si el micrófono no se utilizará durante un período prolongado, retire las baterías para evitar fugas de las mismas que pueden producir daños a los resortes para baterías y al circuito.

Rouge resplandeciente

Rojo pulsante al inicio

Rojo pulsante después de la sincronización

Listo

Controles bloqueados

Silencio activado

Transmisor infrarrojo en marcha

Carga de la batería baja

Las pilas están agotadas (el transmisor no puede encenderse hasta haber cambiado las baterías)

El transmisor y el receptor son incompatibles

TRANSMISOR BODYPACK

(17) Botón de energía / Silenciar
(18) Conector del micrófono
(19) Puerto infrarrojo:
(20) Indicador de energía / IR / Silencio
(21) Antena del transmisor
(22) Cinturón desmontable
(23) Interruptor del modo LT y GT

(24) Ajuste del volumen
(25) Cable de guitarra para guitarra sistema inalámbrico
(26) Micrófono de corbata para sistema inalámbrico de micrófonos de corbata
(27) Micrófono de auriculares para sistema inalámbrico de auriculares

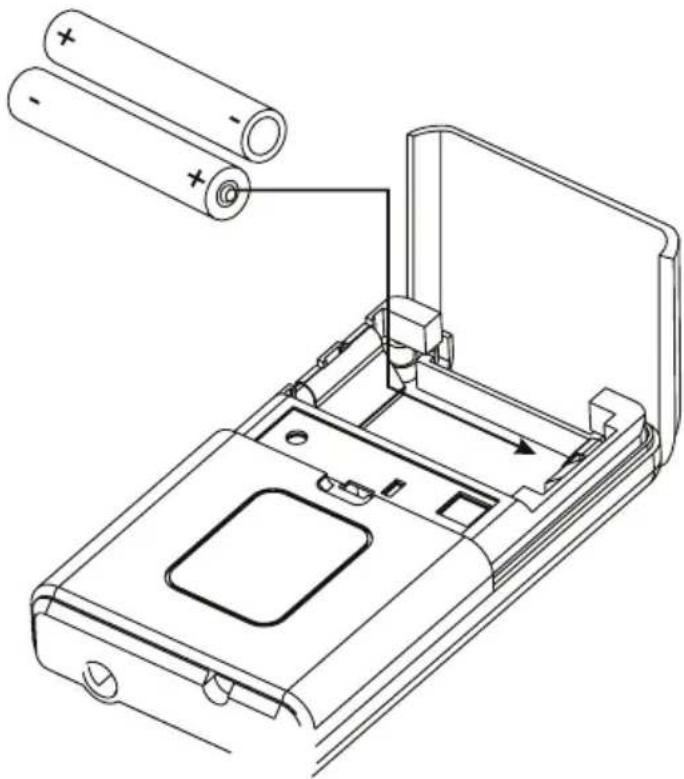

CAMBIO DE LAS BATERÍAS

• La expectativa de vida para las baterías alcalinas es más o menos 8 horas.
• Cuando la luz del transmisor se torne roja, se deben cambiar inmediatamente las baterías, tal como se muestra.

Cuando el transmisor no está en uso:

Asegúrese de que el micrófono esté apagado. Si el micrófono no se utilizará durante un período prolongado, retire las baterías para evitar fugas de las mismas que pueden producir daños a los resortes para baterías y al circuito.

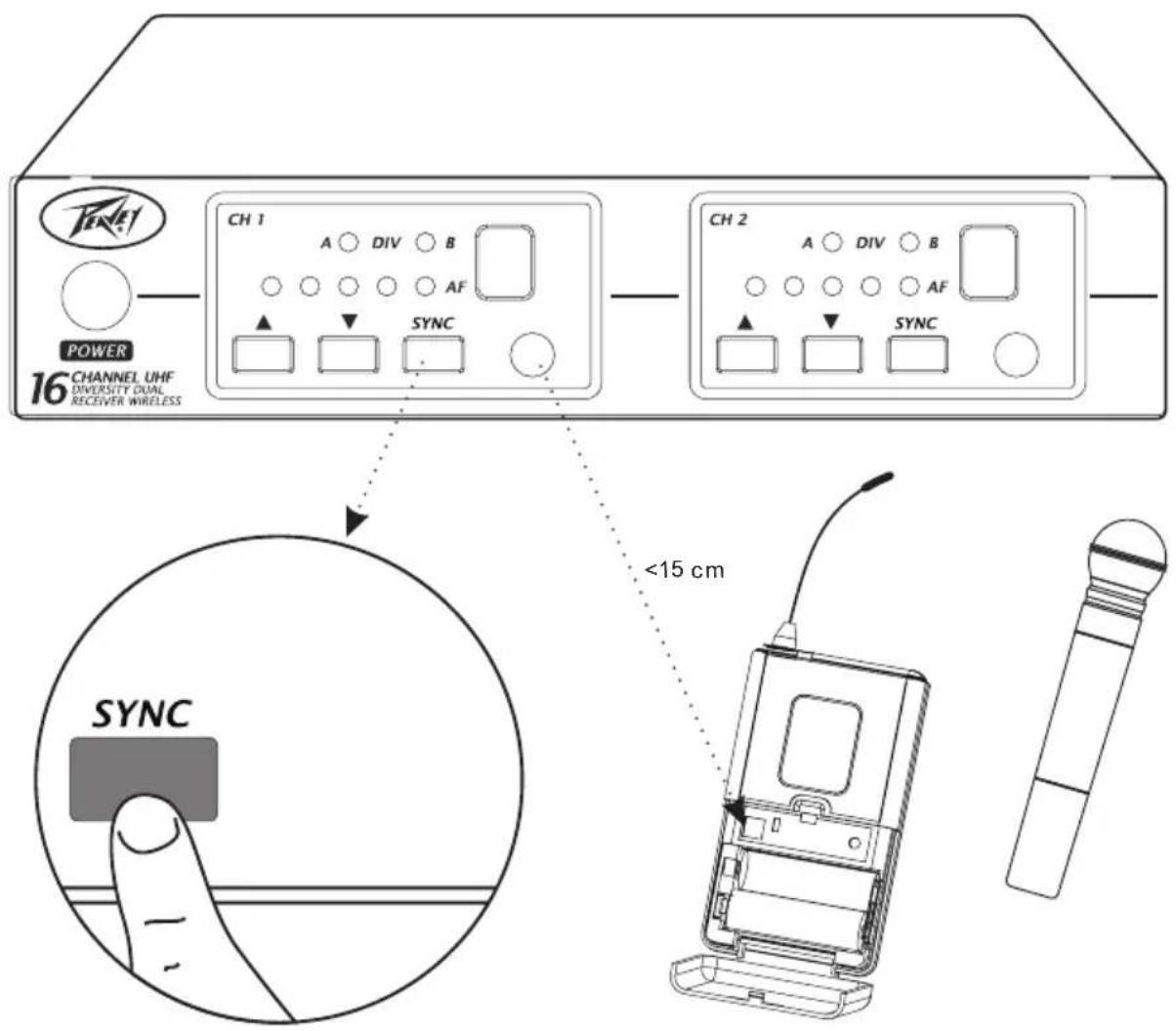

CONFIGURACIÓN DEL TRANSMISOR AUTOMÁTICA

Abra el compartimiento de baterías del transmisor bodypack para mostrar el puerto (SYNC) infrarrojo.

Con el puerto SYNC del transmisor al receptor, presione SYNC.

Cuando se ilumine la luz de listo en el receptor, el sistema está listo para su uso. Cierre el compartimiento de baterías del transmisor bodypack.

ESPECIFICACIONES

SISTEMA FRECUENCIA UHF

Respuesta a frecuencia de audio Mínimo: 50 Hz Máximo: 18 KHz

+/-3 dB (La frecuencia del sistema general

depende del elemento del micrófono)

Distorsión armónica total. 0.8%, típico

Ref. desvío de +/-30 KHz, tono de 1 KHz

Rango dinámico >100 dB A-ponderado

Rango funcional 100 m (300 pies)

RECEPCIÓN

Tipo de oscilación

PLL controlador por microprocesador, sintetizado

Método de recepción Diversidad

Estabilidad de frecuencia +/- 0.005%

No. de canales Máx. 16 (16 canales)

Sensibilidad -105 dBm a una relación S/N →12 dB

Frecuencia pilotone 32.768 KHz

Rechazo a la imagen

60 dB

Salidas de audio

Desbalanceado: 360 mV / 5 K

Balanceado: 25 mV / 600

TRANSMISIÓN

Salida de potencia de

radiofrecuencia

30 mV

Emisión parásita

60 dB debajo del portador

No. de canales Máx. 16 (16 canales)

Frecuencia pilotone 32.768 KHz

Baterías

2 tipo AA

Vida de la batería (alcalina)

Estimado de 8 horas
