Type de produit	Récepteur sans fil double
Marque	Peavey
Modèle	PV 16DR
Nombre de canaux	16 canaux UHF
Type de syntonisation	PLL à contrôle par microprocesseur
Méthode de réception	Diversité (deux antennes)
Réponse en fréquence audio	50 Hz - 18 kHz (±3 dB)
Distorsion harmonique totale	0,8 % typique
Gamme dynamique	> 100 dB (pondéré A)
Portée opérationnelle	100 m (300 ft)
Sensibilité	-105 dBm (rapport S/N > 12 dB)
Réjection d'image	> 60 dB
Sorties audio	1 sortie équilibrée XLR, 1 sortie non équilibrée (jack)
Alimentation du récepteur	12-15 V CC (adaptateur secteur inclus)
Alimentation de l'émetteur	2 piles AA (alcalines recommandées)
Autonomie de l'émetteur	Environ 8 heures (piles alcalines)
Types d'émetteurs compatibles	Portable (micro main), ceinture (LT, GT), Lavalier, casque
Fonctions principales	Synchronisation IR, indicateur de niveau AF, sourdine, blocage des commandes
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Eviter les solvants.
Sécurité	Conforme aux CNR d'Industrie Canada. Utiliser uniquement l'adaptateur fourni.

FOIRE AUX QUESTIONS - PV 16DR PEAVEY

Comment synchroniser l'émetteur avec le récepteur ?

Ouvrez le compartiment à piles de l'émetteur, dirigez le port IR (SYNC) vers le port IR du récepteur (à moins de 15 cm), puis appuyez sur le bouton SYNC du récepteur. La LED du récepteur s'allume en vert lorsque la synchronisation est réussie.

Quel type de piles utiliser pour l'émetteur ?

Utilisez deux piles alcalines de type AA. La durée de vie est d'environ 8 heures. Évitez les piles rechargeables car leur tension est plus faible.

Que signifie la LED rouge clignotante sur l'émetteur ?

Une LED rouge clignotante indique que la puissance des piles est faible. Remplacez les piles dès que possible. Si elle est pulsée après synchronisation, cela signifie que l'émetteur et le récepteur sont incompatibles.

Puis-je utiliser deux émetteurs en même temps ?

Oui, le récepteur est double (CH1 et CH2). Assurez-vous que les deux émetteurs sont réglés sur des canaux différents pour éviter les interférences.

Quelle est la portée maximale du système ?

La portée opérationnelle est de 100 mètres (300 pieds) en champ libre, sans obstacles. Les murs et autres obstructions peuvent réduire la portée.

Comment nettoyer le récepteur ou l'émetteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager les surfaces.

Que faire si le son est distordu ou faible ?

Vérifiez le niveau de volume sur l'émetteur et le récepteur. Assurez-vous que les piles sont suffisamment chargées. Éloignez-vous des sources d'interférences comme les téléphones ou routeurs Wi-Fi.

Puis-je brancher le récepteur sur une guitare ?

Oui, utilisez la sortie non équilibrée (jack) avec un câble approprié pour brancher sur une guitare ou un amplificateur. La sortie XLR est équilibrée pour une meilleure qualité audio.

Comment activer la fonction sourdine (mute) ?

Appuyez brièvement sur l'interrupteur marche/arrêt de l'émetteur. La LED devient ambrée. Appuyez à nouveau pour désactiver la sourdine.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que la polarité de la broche centrale est positive (+). Si le problème persiste, contactez le support technique.

MODE D'EMPLOI PV 16DR PEAVEY

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Veuillez lire attentivement ce mode d'emploi pour garantir un fonctionnement correct et des performances optimales.

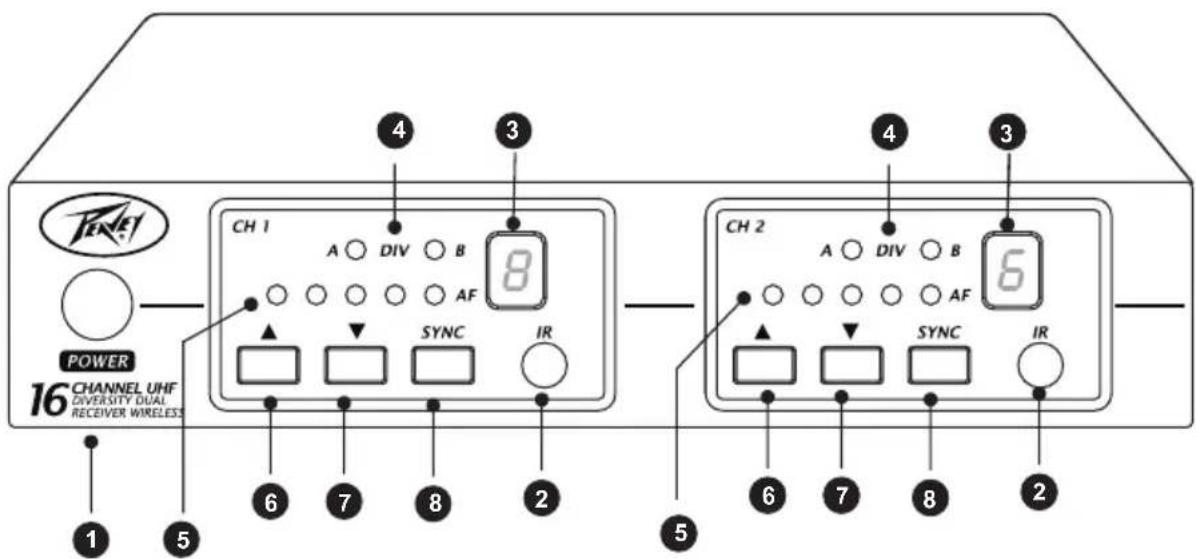

Double récepteur PV® 16 Canaux PLL Fonctions du récepteur sans fil

Ch 1 A DIV B 8 SYNC IR POWER 16 CHANNEL UHF DIVERSITY DUAL RECEIVER WIRELESS CH 2 A DIV B 6 SYNC IR 4 3 4 3 5 6 7 8 2

PANNEAU AVANT

(1) Interrupteur secteur
(2) Port infrarouge (IR) : Transmet le signal IR à l'émetteur.
(3) Indicateur de canal : Pour afficher le canal de réception du système.
(4) Indicateur DIV : DEL d'indicateur de statut d'antenne de récepteur.
(5) Indicateur AF1 - AF5 : Indique le niveau du signal audio.

(6) Aouton de sélection HAUT.

(7) Louton de sélection BAS.

(8) Bouton SYNC : Appuyez sur ce bouton pour synchroniser les fréquences de l'émetteur et du récepteur.

NOTE : LORSQUE LE Ca1 ET LE Ca2 SONT UTILISÉS ENSEMBLE, VEILLEZ À NE PAS LES CONFIGURER SUR LE MÊME CANAL.

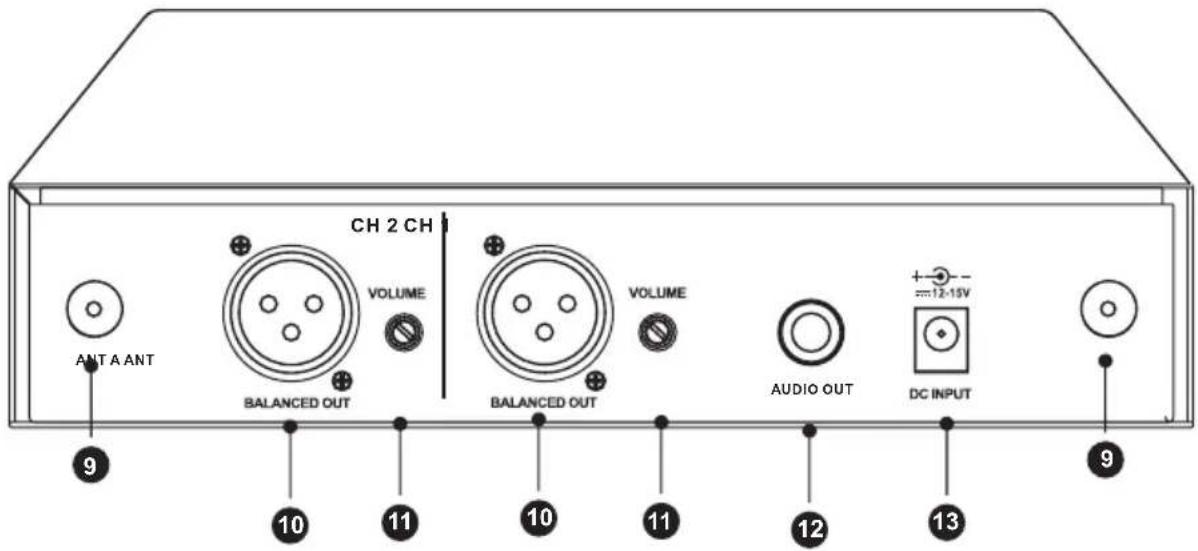

Double récepteur PV® 16 canaux PLL Fonctions du récepteur sans fil

(9) Connecteur d'antenne
(10) Prise d'équilibrage de sortie: Le raccord XLR assure un signal de sortie audio équilibré entre cette prise et l'amplificateur.
(11) Bouton d'ajustement du volume : Ajuste le niveau du volume de la SORTIE.
(12) Prise de sortie déséquilibrée: MIX SORTIE, avec la prise de téléphone, apporte le signal de sortie audio de cette prise vers la guitare.
(13) Prise d'entrée CC : Prise d'entrée pour l'alimentation 12-15 Volt CC. Veuillez remarquer que la polarité de la broche centrale de la prise est positive (+).

14 15 16

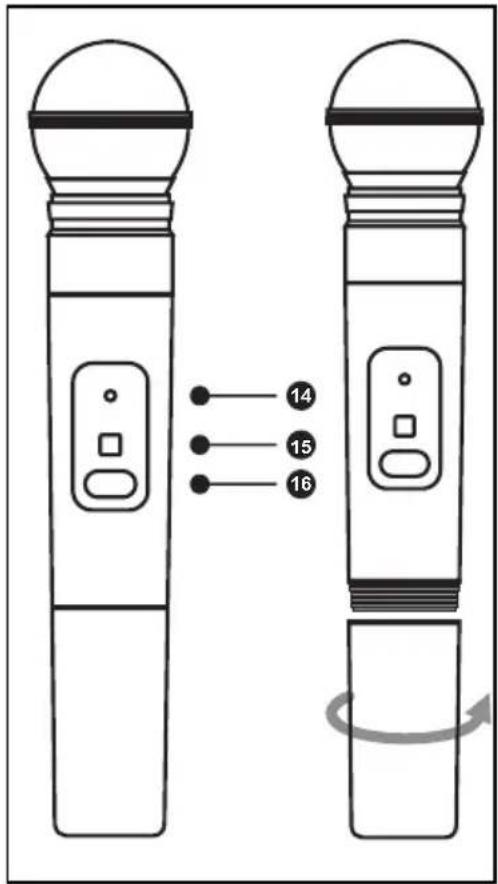

Double récepteur PV® 16 Canaux PLL Émetteur portable

(14) Indicateur Alimentation / IR
(15) Port SYNC : Reçoit le faisceau infrarouge pour synchroniser les fréquences
(16) Interrupteur marche-arrêt/sourdine : Maintenir enfoncé pour allumer ou éteindre l'appareil. Appuyer et relâcher pour activer ou désactiver la fonction de sourdine.

Vert	Prêt
Vert clignotant	Contrôles bloqués
Ambré	Sourdine activée
Rouge clignotant	Émetteur IR en cours de fonctionnement
Rouge brillant	La puissance de la pile est faible.
Rouge pulsé au démarrage	Piles épuisées (l’émetteur ne peut pas être mis en marche avant que les piles ne soient changées)
Rouge pulsé après la synchronisation	L’émetteur et de récepteur sont incompatibles

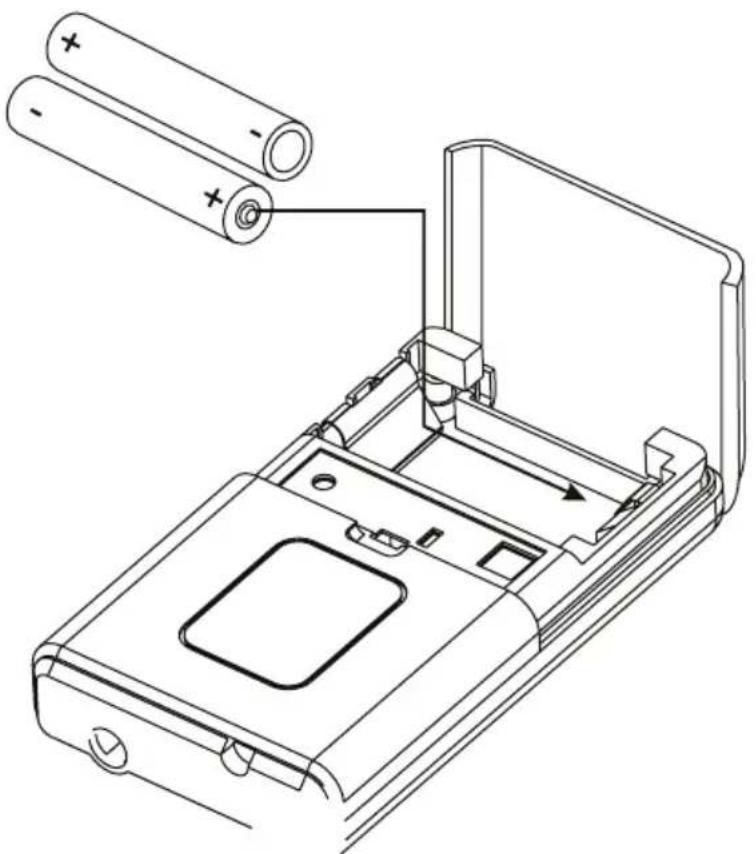

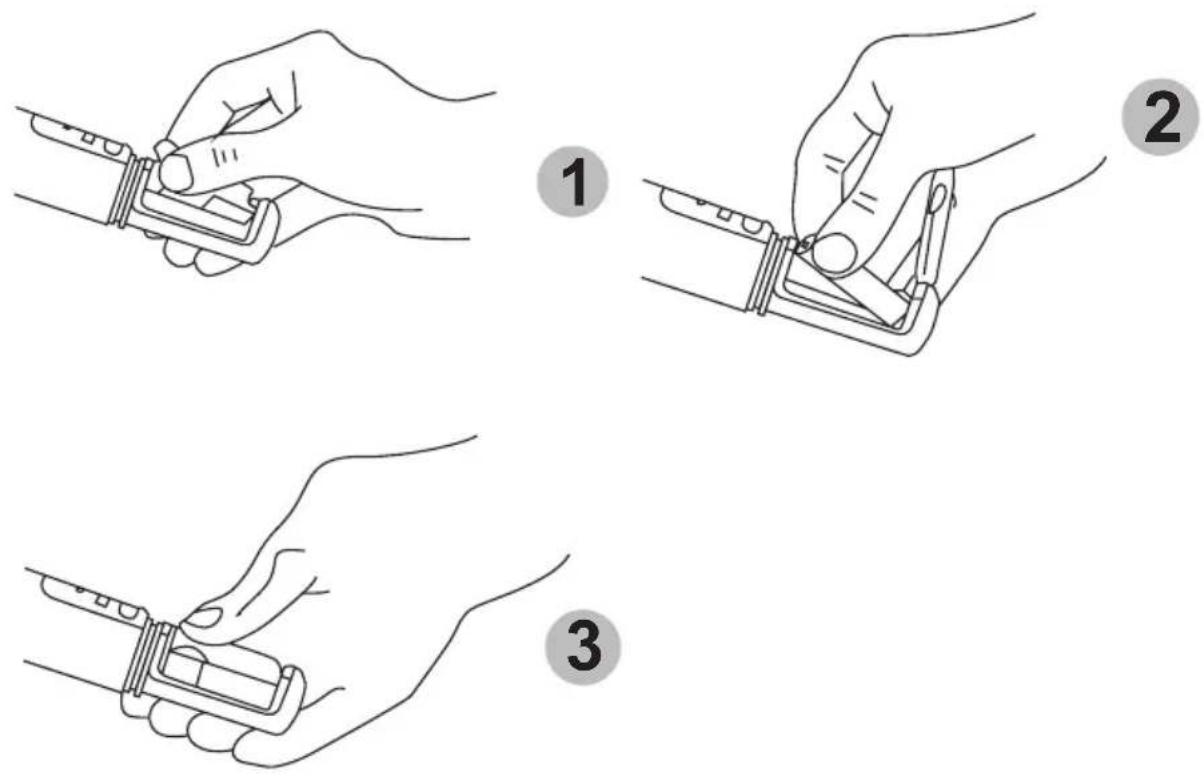

CHANGER LES PILES

• La expectativa de vida para las baterías alcalinas es más o menos 8 horas.
• Lorsque le témoin lumineux de l'émetteur est rouge, les piles doivent être remplacées ainsi que le montre l'illustration.

Lorsque l'émetteur n'est pas utilisé :

Assurez-vous que le micro est éteint. Si le micro ne doit pas être utilisé pendant une longue période, veuillez enlever les piles pour éviter qu'elles fuient. Une fuite des piles pourrait endommager les ressorts et le circuit des piles.

Boîtier d'émetteur récepteur double PV® 16 Canaux

Vert

Vert clignotant

Ambré

Rouge clignotant

Rouge brillant

Rouge pulsé au démarrage

Rouge pulsé après la synchronisation

Prêt

Contrôles bloqués

Sourdine activée

Émetteur IR en cours de fonctionnement

La puissance de la pile est faible.

Piles épuisées (l'émetteur ne peut pas être mis en marche avant que les piles ne soient changées)

Émetteur et récepteur incompatibles

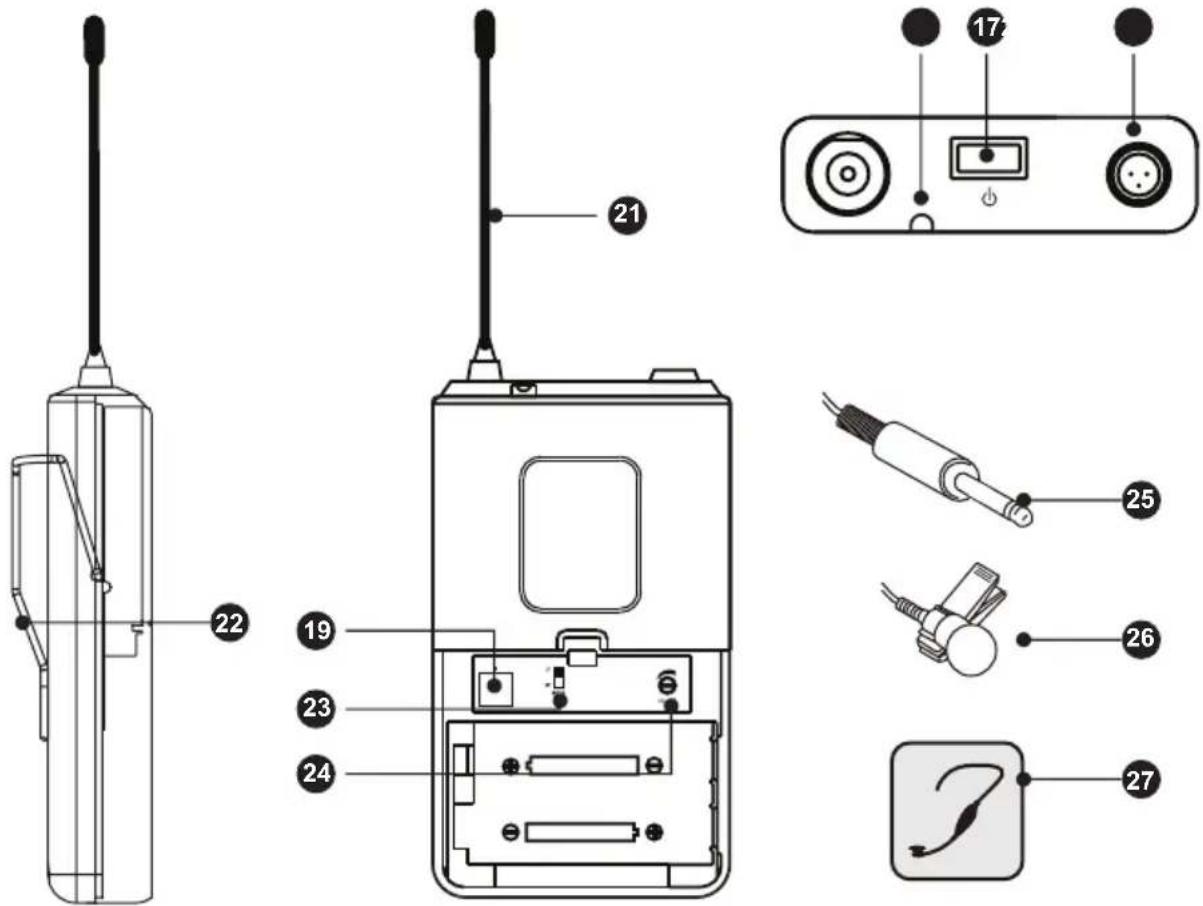

BOÎTIER D'ÉMETTEUR

(17) Bouton Alimentation / Sourdine
(18) Prise micro
(19) Port IR
(20) Indicateur Alimentation / IR / Sourdine
(21) Antenne d'émetteur
(22) Clip de ceinture amovible

(23) Mode avec LT & GT
(24) Ajustement du Volume
(25) Câble guitare pour guitare système sans fil
(26) Micro de type Lavalier pour système Lavalier sans fil
(27) Micro-casque pour système de casque sans fil

• La durée de vie des piles alcalines est estimée à 8 heures environ.
• Lorsque le témoin lumineux de l'émetteur est rouge, les piles doivent être remplacées immédiatement ainsi que le montre l'illustration.

Lorsque l'émetteur n'est pas utilisé :

Assurez-vous que le micro est éteint. Si le micro ne doit pas être utilisé pendant une longue période, veuillez enlever les piles pour éviter qu'elles fuient. Une fuite des piles pourrait endommager les ressorts et le circuit des piles.

POWER 16 CHANNEL UHF DIVERSITY DUAL RECEIVER WIRELESS CH 1 A DIV B AF SYNC CH 2 A DIV B AF SYNC SYNC <15 cm

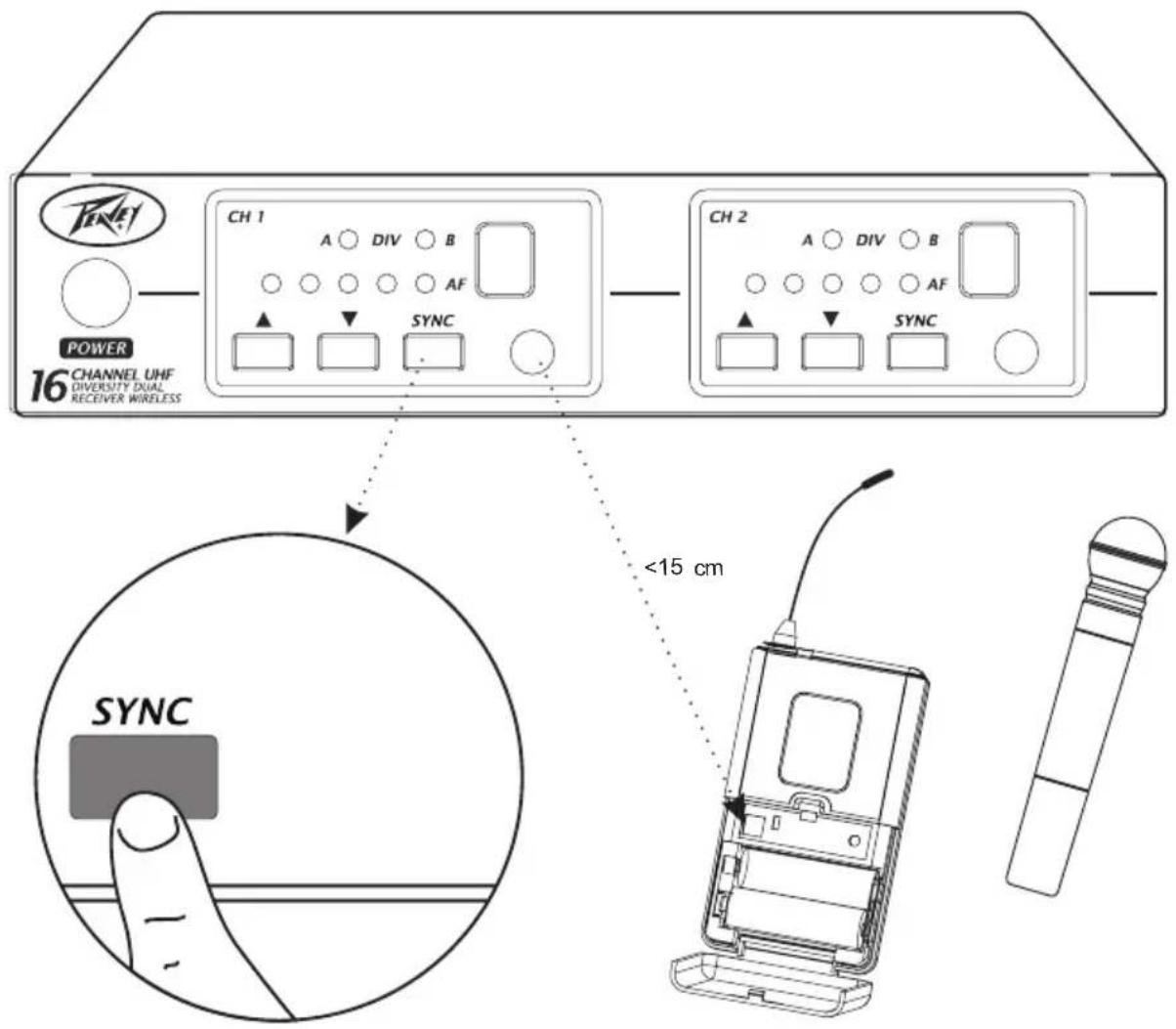

CONFIGURATION AUTOMATIQUE DE L'ÉMETTEUR

Ouvrir le compartiment à piles du boîtier de l'émetteur pour afficher le port infrarouge (SYNC).

Le port de SYNC de l'émetteur étant dirigé vers le récepteur, appuyez sur SYNC.

Lorsque le voyant de récepteur prêt s'allume, le système est prêt à l'utilisation. Refermez le compartiment à piles du boîtier de l'émetteur.

SPÉCIFICATIONS

Réponse de fréquence audio Minimum : 50 Hz Maximum : 18 KHz

+/-3 dB (La fréquence globale du système

dépend de l'élément du microphone)

Distorsion harmonique totale 0.8%, typique

Réf.+/-30 KHz déviation, 1 KHz ton

Gamme dynamique >100 dB dB A-pondéré

Plage opérationnelle 100 m (300 pieds)

RX Type d'oscillation Synthétisée PLL à contrôle par

microprocesseur

Méthode de réception Diversité

Stabilité de fréquence +/- 0.005%

No. de canaux Max 16 (16 Canaux)

Déviation maximale >+/- 45 KHz

Sensibilité -105 dBm à S/N rapport >12 dB

Fréquence Pilotone 32.768 KHz

Réjection d'image >60 dB

Sorties Audio Non équilibré : 360 mV / 5 K

Equilibré : 25 mV / 600

TX Puissance de sortie RF >30 mV

Émission simulée >60 dB sous le support

No. de canaux Max 16 (16 Canaux)

Fréquence Pilotone 32.768 KHz

pile AA type*2

Durée de vie de pile (alcaline) Estimée à 8 heures
