MAX 300 - Recepteur PEAVEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador combo bajo
Marca	Peavey
Modelo	MAX 300
Dimensiones (Al x An x Pr)	22,8 x 19,4 x 16,2 pulgadas (57,9 x 49,3 x 41,1 cm)
Peso	46,4 lb (21,0 kg)
Potencia de salida	200 W RMS bajo 3 ohmios
Protección de altavoces	DDT™
Mejora de graves	Kosmos-C
Emulación de válvula	TransTube con control de ganancia
Ecualizador	3 bandas (Graves, Medios, Agudos) con Contour, Mid-Shift, Bright
Afinador cromático	Integrado con función mute
Salida directa XLR	Balanceada con ground lift
Entrada auxiliar	Conector 3,5 mm estéreo
Salida para auriculares	Conector 3,5 mm
Bucle de efectos	Envío/Retorno
Entrada para pedal	Sí (control de Overdrive y Mute)
Alimentación	120 V~ o 230 V~ (conmutable), 50/60 Hz
Consumo eléctrico	78 W (1/8 de potencia nominal)
Impedancia mínima de carga	8 ohmios (salida de altavoz)
Entradas de instrumento	2 x conector 6,35 mm (Activo/Pasivo)
Ventilación	Mantener al menos 12 pulgadas de superficies combustibles
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco; no usar disolventes.
Seguridad	No exponer a la humedad; no abrir; respetar las tensiones indicadas.
Reparabilidad	Piezas de repuesto disponibles a través de Peavey; confiar toda reparación a un técnico calificado.

Preguntas frecuentes - MAX 300 PEAVEY

¿Cómo conectar un instrumento pasivo o activo?

Use la entrada PASSIVE para instrumentos pasivos (más sensible en 10 dB) y la entrada ACTIVE para instrumentos activos o bajos con previo.

¿Cómo usar el afinador cromático integrado?

Presione el botón AFINADOR/MUTE para activar el afinador y silenciar el sonido. Toque una nota: la pantalla LED muestra la nota, los LED rojo (bemol/sostenido) y verde (justo) indican la afinación.

¿Qué es la tecnología Kosmos-C?

El generador subarmónico Kosmos-C crea armónicos en la octava inferior para simular graves más profundos, sin sobrecargar el altavoz.

¿Cómo conectar un bucle de efectos?

Conecte la salida SEND del amplificador a la entrada de su procesador de efectos, luego la salida de este a la entrada RETURN del amplificador.

¿Cuál es la potencia máxima del MAX 300?

El MAX 300 entrega 200 W RMS bajo una carga de 3 ohmios continua (1% THD).

¿Cómo eliminar un zumbido (hum) con la salida DI?

Use el conmutador GND/LIFT en el panel trasero. En posición LIFT, la masa de la señal se eleva para cortar los bucles de tierra.

¿Puedo usar un pedal para controlar el Overdrive?

Sí, conecte el pedal opcional (ref. 03022910) en el conector FOOTSWITCH para activar/desactivar el Overdrive y la función Mute.

¿Cuál es la tensión de alimentación requerida?

El amplificador funciona con 120 V~ o 230 V~ (conmutable). Verifique el selector de tensión antes de conectar. El consumo es de 78 W en uso típico.

¿Cómo limpiar el amplificador?

Desconecte el equipo. Use un paño seco y suave. Nunca use disolventes, productos abrasivos o líquidos.

¿Qué hacer si el amplificador no enciende?

Verifique el cable de alimentación, el fusible (si es accesible) y el selector de tensión. Si el problema persiste, contacte a un técnico autorizado Peavey.

MANUAL DE USUARIO MAX 300 PEAVEY

(19) SAÍDA PARA FONES DE OUVIDO

Saída de fone de ouvido:

(Mono)

Amplificadores de bajos serie MAX®

Manual de operación

Takel Takel Takel Takel www.peavey.com

ESPAÑOL

Amplificadores de bajos serie MAX ^®

La serie The MAX ^® de Peavey ha sido diseñada para un tono, desempeño y confiabilidad superior de ampliación portátil de graves, con calificación de potencia de hasta 300 vatios con protección para parlantes DDT ^™ y enriquecimiento tonal de Peavey.

Los amplificadores del combo de graves Peavey MAX 100, MAX 150, MAX 208, MAX 250 y MAX 300 proveen un tono de graves potente con los diseños exclusivos de Peavey, incluyendo el enriquecimiento de extremo de graves psico-acústicos que añade graves mayores demandas del parlante, un testamento para la confiabilidad impulsada por la tecnología de Peavey. La sección del ecualizador incluye un ecualizador de tres bandas, que también brinda el circuito de emulación de tubo TransTubé patentado por Peavey, y configuraciones intercambiables como Contour, Mid-Shift y Bright.

Los MAX 100, MAX 150, MAX 250 y MAX 300 también contienen un sintonizador cromático incorporado con opción de silencio, una caja entonada y de cerramiento integrada, salida para auricular de 1/8" y entrada auxiliar de 1/8". Todos los modelos incluyen una salida directa XLR con elevación a tierra, en tanto que el MAX 250 también tiene un tweeter integrado.

Características: (varían de acuerdo al modelo)

• Hasta 300 vatios de potencia
- Parlantes superiores
- Proteccion DDT™ para los altavoces
- Control de pre-ganancia con el realce de ganancia TransTubé
- EQ de tres bandas con with interruptor Overdrive, Contour, Mid-Shift, Bright y Kosmos-C
- Cerramientos incorporados sintonizados.
- Enriquecimiento de extremo bajo Kosmos-C
- Interfaz directa con balance de precisión con elevación a tierra
- Entrada auxiliar de 1/8"
- Salida de auriculares de 1/8"
- Sintonizador cromático con silencio (no en el 208)
- El diseño único del gabinete permite una dispersión superior de alta frecuencia en espacios reducidos.

VENTILACIÓN: Para una ventilación adecuada, deje una holgura de 12" desde la superficie combustible más cercana. Todas las ventilaciones tienen un mínimo de 2" de espacio de aire libre para que el aire pueda fluir libremente por la unidad y así proporcionar una refrigeración adecuada.

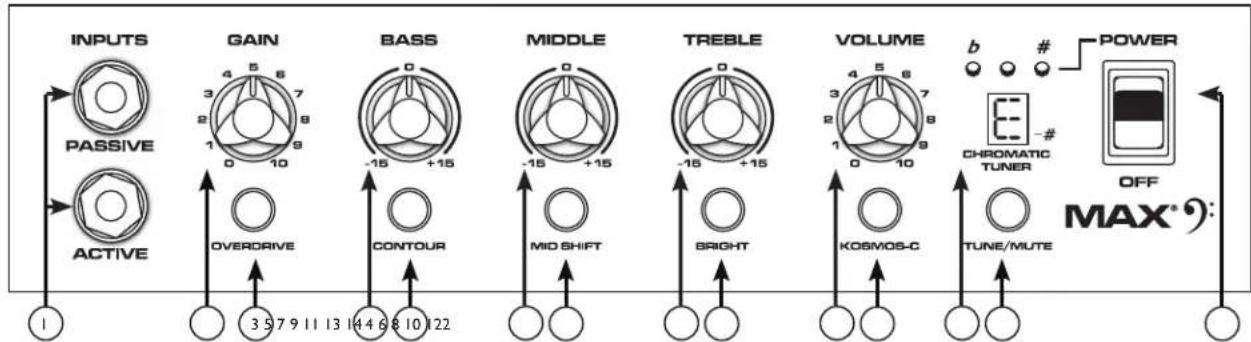

Panel de control serie MAX®

(1) Entrada de PICKUP ACTIVO/PASIVO

Estas entradas de 1/4" se incluyen para que pueda escoger la configuración adecuada para su instrumento. La estructura de la ganancia del amplificador se modifica para acomodar las salidas de las distintas configuraciones escogidas. La entrada PASIVA es 10 dB más caliente que la entrada ACTIVA.

(2) GAIN

Esta perilla controla el nivel de entrada del preamplificador.

(3) OVERDRIVE

Este circuito de preparación ha sido diseñado para que el volumen del amplificador no cambie cuando se enciende el boost, pero el nivel de distorsión aumentará dependiendo del nivel de la perilla GAIN. Para mejores resultados, configure primero la cantidad de distorsión ajustando GAIN. Luego, configure el volumen deseado utilizando la perilla de VOLUME. En este punto, el volumen limpio concordará si Overdrive está apagado.

(4) BASS

Esta perilla brinda un control de tono activo para bajas frecuencias y provee una disminución/incremento de +/- 15 dB. El punto central es plano. La frecuencia central es de 50 Hz. La frecuencia de esquina activa -3 dB es 100 Hz.

(5) CONTOUR

Este botón refuerza los altos y los bajos, al tiempo que corta simultáneamente los tonos medios, produciendo un sonido excavado.

(6) MIDDLE

Esta perilla brinda un control de tono de pico para frecuencias media y disminución/incremento +/-15 dB. El punto central es plano.

(7) MID SHIFT

Este interruptor controla la frecuencia del centro de la perilla MEDIO. Cuando el interruptor está FUERA, la frecuencia media es de 600Hz. La frecuencia media es de 250 Hz cuando el interruptor esta presionado IN.

(8) TREBLE

Esta perilla brinda un control de tono de estante para frecuencias altas y disminución/incremento +/-15 dB. El punto central es plano y la frecuencia es de 6 KHz. -3 dB; la frecuencia de esquina de estante es de 4 KHz.

(9) BRIGHT SWITCH

Este botón brinda una mejora de 10 dB para frecuencias por sobre 1 KHz. Para activarlo, oprima el conmutador para la posición "IN".

(10) VOLUMEN

Esta perilla controla el volumen en general del amplificador.

(11) Generador sub-armónio KOSMOS-C

Esta mejora del control bajo de Kosmos-C funciona mediante la creación de armónicos de señales en la octava inferior, donde los altavoces generalmente son ineficaces. Los armónicos son más fáciles de reproducir, lo que causa una percepción de mayor bajo. El efecto depende de la fuente; obviamente una fuente con poca energía en la octava inferior no creará un bajo potente.

(12) CHROMATIC TUNER (No en Max 208)

Presionar el botón TUNE/MUTE (13) activará el sintonizador cromático enmudeciendo la salida del parlante. La pantalla de LED indicará qué nota se está tocando mientras que los LED rojo y verde arriba de la pantalla indican si la nota es grave (roja), aguada (roja) o entonada (verde).

(13) TUNE/MUTE (no disponible en Max 208)

Presionar este botón activará el sintonizador cromático enmudeciendo la salida del parlante. La pantalla de LED indicará qué nota se está tocando mientras que los LED rojo y verde arriba de la pantalla indican si la nota es grave (roja), aguada (roja) o entonada (verde). Este interruptor también silencia el DI.

(14) INTERRUPTOR DE CORRIENTE

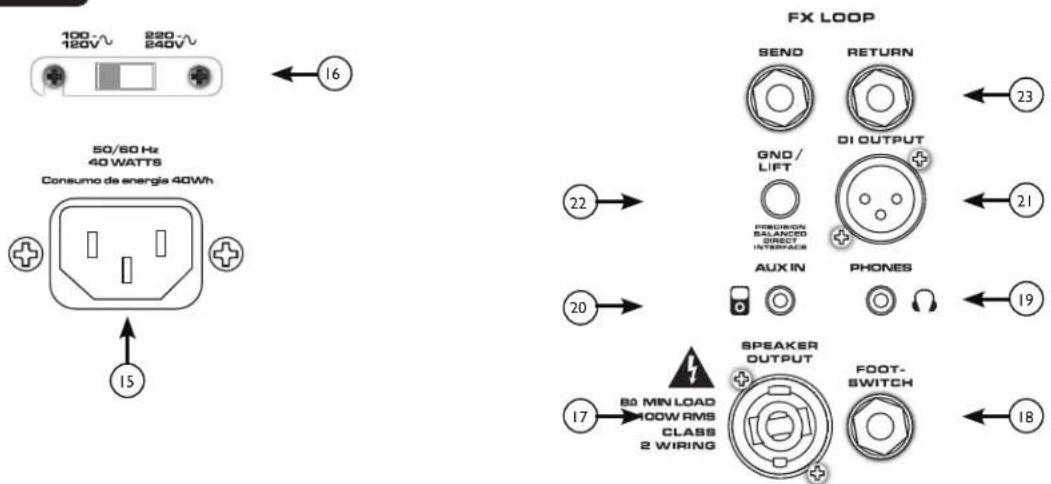

Panel Posterior

100 V 220 V 120V 240V 50/60 Hz 40 WATTS Consumo de energia 40Wh 15 FX LOOP SEND RETURN GND/ LIFT DI OUTPUT RESIDION BALANCED DIRECT INTERFACES AUX IN PHONES 17 SWEAKER OUTPUT FOOT- SWITCH 80 MIN LOAD 400W RMS CLASS 2 WIRING

(15) ENTRADA DE CORRIENTE AC:

Este es un receptáculo para un cable de línea IEC, que brinda energía CA a la unidad. Conecte el cable de línea a este conector para proveer alimentación a la unidad. Si se utiliza una tensión de línea inadecuada pueden provocarse daños al equipo. (Consulte la información de tensión en la unidad).

Nunca rompa la patilla de tierra en ningún equipo. Se provee para su seguridad. Si el enchufe usado no cuenta con conexión a tierra, se debe usar un adaptador adecuado y el tercer cable se debe conectar a tierra correctamente. Para evitar el riesgo de descarga eléctrica o peligro de incendio, siempre asegúrese de que el amplificador y todo el equipo asociado estén correctamente puestos a tierra.

NOTE: FOR UK ONLY

Este interruptor selector permite que el amplificador sea operado a voltajes de línea diferentes. Asegúrese de que el interruptor esté configurado a la tensión correcta para su área antes de conectar el amplificador a una fuente de corriente o encenderlo por primera vez.

NUNCA CAMBIE DE POSICIÓN ESTE INTERRUPTOR MIENTRÁS EL AMPLIFICADOR ESTA ENCENDIDO. ¡PRECAUCIÓN!

(17) ENCHUFE SPEAKER OUTPUT (Solo Max 150, 250 y 300)

Este conector combinado de 1/4" / twist-lock se utilizan para conectar el cable del altavoz al amplificador. La impedancia de carga mínima del amplificador es 8 Ω.

(18) CONECTOR DEL INTERRUPTOR DE PEDAL

El pedal opcional (número de pieza 03022910) se enchufa en este enchufe. El interruptor de pedal controla OVERDRIVE y MUTE.

(19) SALIDA PARA AUDÍFONOS

Salida de auricular de 1/8" para monitoreo personal.

(20) AUX INPUT

Este conector de entrada de 1/8" le permite conectar el reproductor de CD o reproductor de MP3 al amplificador de graves de su Serie MAX° y tocar al mismo tiempo.

(21) PRECISION BALANCED DIRECT INTERFACE

Esta salida XLR se usa para conectar la sección de pre-amplificación del Max a equipos externos, como consolas de mezcla, amplifica- dores externos de potencia o equipos de grabación. Este circuito novedoso proporciona un señal perfectamente balanceada y libre de ruído sin ninguno de los problemas asociados con los transformadores pequeños.

(22) DI GND LIFT SWITCH

Este interruptor puede usarse para eliminar el zumbido causado por bucles de tierra entre el amplificador y otros equipos, como una consola de mezcla.

(23) FX LOOP

El bucle de efectos consiste en el enchufe de ENVÍO y RETORNO, que se usan para cubrir procesadores de efectos externos después de la ecualización en la cadena de señal. Conecte el enchufe de ENVÍO a la entrada de los procesadores de efectos. Conecte el enchufe de RETORNO a la salida de los procesadores de efectos. Los enchufes EFFECTS SEND y RETURN también se pueden usar como salida preamplificada no balanceada de nivel de línea y entrada del amplificador de potencia, respectivamente.

Panel Posterior

CONSUMO DE POTENCIA:

(1/8 de potencia nominal, 1KHz de onda senoidal)

120 vca/60 Hz, 230 vca/50 Hz

MAX 208 = 33 W

MAX 100 = 50 W

MAX 150 = 33 W

MAX 250 = 63 W

MAX 300 = 78 W

AMPLIFICADOR DE POTENCIA:

(Potencia nominal)--RMS continuo

(1% THD, 1KHz de onda sinoidal, línea nominal)

Sensibilidad de entrada máxima:

(PRE GANANCIA = 10, BAJO/MEDIO/ALTO = 5, VOLUMEN = 10, todos los interruptores de voces rechazados)

Entrada pasiva 11 mV / -36.95 dBu 30 mV / -28.24 dBu 40 mV / -25.74 dBu

Entrada activa igual a la pasiva 90 mV / -18.70 dBu 110 mV / -16.95 dBu

Entrada auxiliar 420 mV / -5.32 dBu 900 mV / 1.3 dBu 1.0 V / 2.22 dBu

Sensibilidad de entrada nominal:

(PRE GANANCIA = 5, BAJO/MEDIO/ALTO = 5, VOLUMEN = 10, todos los interruptores de voces rechazados)

Entrada pasiva 290 mV / -8.53 dBu 400 mV / -5.74 dBu 500 mV / -3.8 dBu

Entrada activa igual a la pasiva 1.10 V / 3.05 dBu 1.40 V / 5.14 dBu

Entrada auxiliar igual al máximo 1.80 V / 7.32 dBu 2.10 V / 8.66 dBu

Salida de auricular:

(Mono)

50 mW x 2 a una carga minima de 8 ohmios

Interfaz directa (DI):

Pre-ecualizador, amortiguador de unidad

Nivel de señal de salida = Nivel de entrada - 10 dB

Ruido en el piso = 0.95 mV (rms) = -78 dBu

Dimensiones:

(Alto x Ancho x Prof)

Max 100 - 18.0"x15.7"x13.2" - 23.8 lb

Max 150 - 19.0"x16.5"x14.2" - 29.2 lb

Max 208 - 23.2"x12.3"x13.2" - 32.2 lb

Max 250 - 22.8"x19.4"x16.2" - 44.4 lb

Max 300 - 22.8"x19.4"x16.2" - 46.4 lb
