MANUALE UTENTE IPR2 7500 PEAVEY

Atto ad avvisare l'utente in merito alla presenza "voltaggio pericoloso" non isolato all'interno della scatola del prodotto che potrebbe avere una magnitudo sufficiente a costituire un rischio di scossa elettrica per le persone.

Atto ad avvisare l'utente in merito alla presenza di istruzioni operative e di assistenza importanti (manutenzione) nel libretto che accompagna il prodotto.

ATTENZIONE: Rischio di scossa elettrica — NON APRIRE!

ATTENZIONE: per ridurre il rischio di scossa elettrica, non rimuovere il coperchio. Non vi sono parti utili all'utente all'interno. Fare riferimento a personale addetto qualificato.

AVVERTENZA: per prevenire il rischio di scossa o il rischio di incendio, questo apparecchio non dovrebbe essere esposto a pioggia o umidità, e oggetti riempiti con liquidi, come vasi, non dovrebbero essere posizionati sopra questo apparecchio. Prima di usare questo apparecchio, leggere la guida operativa per ulteriori informazioni.

Morsetto di terra di protezione. L'apparecchio deve essere collegato a una presa di corrente di rete con un conduttore di terra.

ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:

1. Leggete queste istruzioni.
2. Conservate le istruzioni.
3. Rispettate tutte le avvertenze.
4. Seguite le istruzioni.
5. Non usate questo prodotto vicino all'acqua.
6. Pulite esclusivamente con un panno asciutto.
7. Non ostruite le fessure di ventilazione. Installate il dispositivo seguendo le istruzioni del produttore.
8. Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori).
9. Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell'altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più largo o terzo polo è indispensabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, mettetevi in contatto con un elettricista per la sostituzione della presa obsoleta.
10. Fate attenzione a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all'apparecchiatura.
11. Usate solo accessori originali forniti dal costruttore.
12. L'apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l'apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone.
13. Scollegatelo l'apparecchio dalla presa di corrente durante un temporale con fulmini o quando non s'intende usare per un lungo periodo.
14. L'assistenza va eseguita esclusivamente da personale autorizzato. È necessario ricorrere all'assistenza se il dispositivo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all'interno è caduto del liquido o un oggetto, il dispositivo è rimasto esposto alla pioggia o all'umidità, non funziona normalmente o è caduto a terra.
    15 Non rimuovete lo spinotto della terra. Collegiate il dispositivo esclusivamente a una presa di corrente del tipo indicato accanto alla targhetta posta vicino al cavo di alimentazione.
15. Se questo prodotto deve essere montato a rack, è necessario sostenerlo anche nella parte posteriore.
16. Nota per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo deve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu deve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone deve essere collegato al terminale marcato con la lettera L o di colore Rosso.
17. Questo apparato elettrico non deve essere esposto a gocce o schizzi, va in ogni caso evitato di appoggiare oggetti contenenti liquidi, come bicchieri, sull'apparecchio.
18. L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio può essere presente elettricità anche con interruttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezionatore, il dispositivo di sezionamento deve restare sempre operativo.
19. L'esposizione a livelli di volume molto elevati può causare la perdita permanente dell'udito. La predisposizione alla perdita dell'udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L'ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori:

Esposizione giornaliera in ore Livello sonoro dBA, Slow response

8 90
6 92
4 95
3 97
2 100
1 1/2 102
1	110
1/4 o minore

Secondo l'OSHA, l'esposizione a livelli di volume al di sopra dei limiti stabiliti può causare una perdita almeno parziale dell'udito. Quando si adopera questo sistema di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell'udito se l'esposizione supera i limiti sopra riportati. Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest'amplificatore.

CONSERVATE QUESTE ISTRUZIONI!

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Simicolo presente nell'allegato IV_(OJ(L)37/38,13.02.03 della direttiva 2002/96/CE e definito nello standard EN 50419: 2005

La barra è il simbolo indicante un nuovo rifiuto ed è applicata esclusivamente ad apparecchiature prodotte successivamente al 13 agosto 2005

Corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme ad altri rifiuti domestici in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana dovuti allo smaltimento non regolamento dei rifiuti, è necessario ricciario responsabilmente al fine di promuovere il riulizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il inventore presso il quale il prodotto è stato acquistato. Quest'ultimo può occuparsi del riciclaggio ambientale sicuro di questo prodotto.

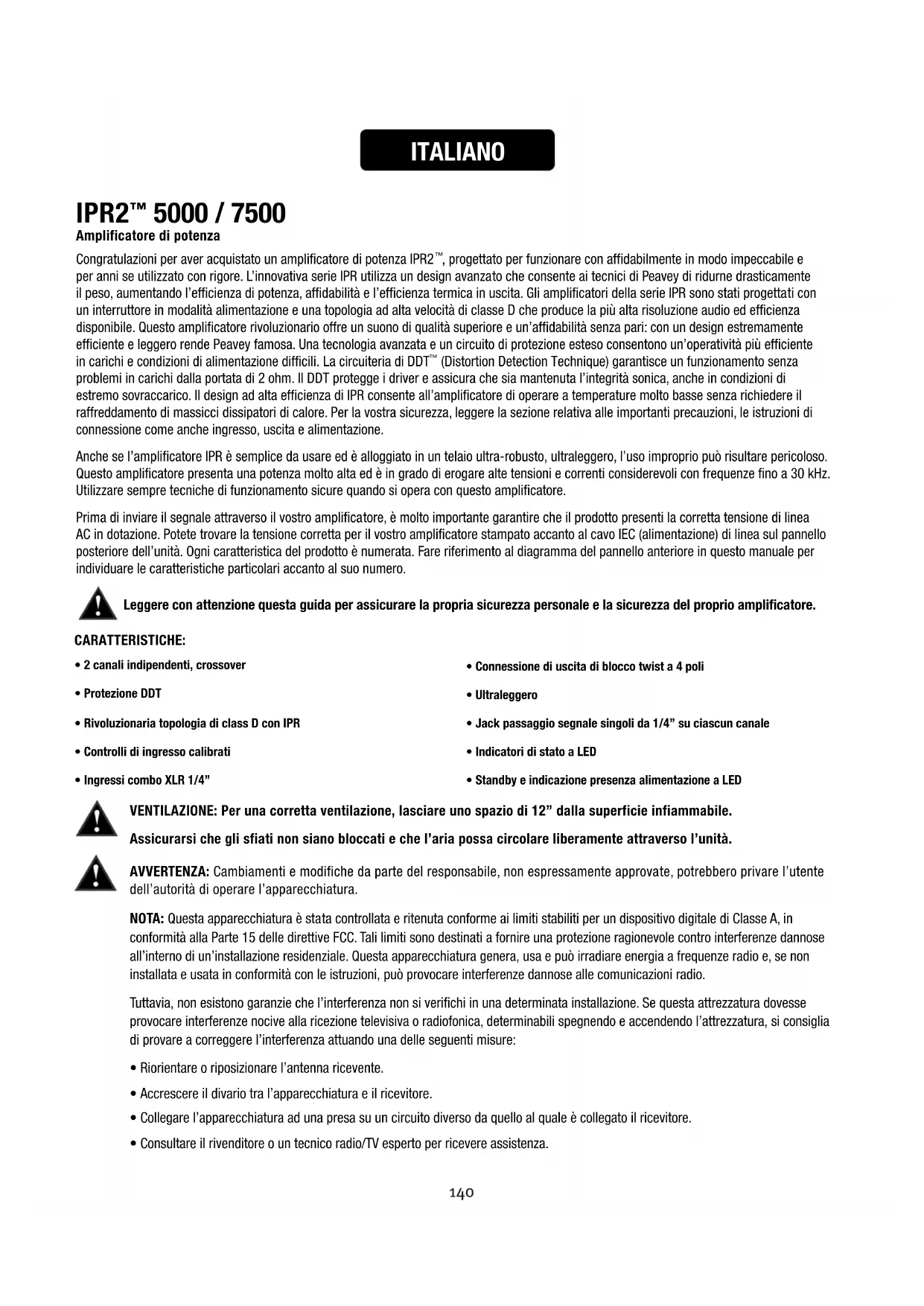

Amplificatore di potenza

Congratulazioni per aver acquistato un amplificatore di potenza IPR2 ^™ , progettato per funzionare con affidabilmente in modo impeccabile e per anni se utilizzato con rigore. L'innovativa serie IPR utilizza un design avanzato che consente ai tecnici di Peavey di ridurne drasticamente il peso, aumentando l'efficienza di potenza, affidabilità e l'efficienza termica in uscita. Gli amplificatori della serie IPR sono stati progettati con un interruttore in modalità alimentazione e una topologia ad alta velocità di classe D che produce la più alta risoluzione audio ed efficienza disponibile. Questo amplificatore rivoluzionario offre un suono di qualità superiore e un'affidabilità senza pari: con un design estremamente efficiente e leggero rende Peavey famosa. Una tecnologia avanzata e un circuito di protezione esteso consentono un'operatività più efficiente in carichi e condizioni di alimentazione difficili. La circuiteria di DDT ^™ (Distortion Detection Technique) garantisce un funzionamento senza problemi in carichi dalla portata di 2 ohm. Il DDT protegge i driver e assicura che sia mantenuta l'integrità sonica, anche in condizioni di estremo sovraccarico. Il design ad alta efficienza di IPR consente all'amplificatore di operare a temperature molto basse senza richiedere il raffreddamento di massicci dissipatori di calore. Per la vostra sicurezza, leggere la sezione relativa alle importanti precauzioni, le istruzioni di connessione come anche ingresso, uscita e alimentazione.

Anche se l'amplificatore IPR è semplice da usare ed è alloggiato in un telaio ultra-robusto, ultraleggero, l'uso improprio può risultare pericoloso. Questo amplificatore presenta una potenza molto alta ed è in grado di erogare alte tensioni e correnti considerevoli con frequenze fino a 30 kHz. Utilizzare sempre tecniche di funzionamento sicure quando si opera con questo amplificatore.

Prima di inviare il segnale attraverso il vostro amplificatore, è molto importante garantire che il prodotto presenti la corretta tensione di linea AC in dotazione. Potete trovare la tensione corretta per il vostro amplificatore stampato accanto al cavo IEC (alimentazione) di linea sul pannello posteriore dell'unità. Ogni caratteristica del prodotto è numerata. Fare riferimento al diagramma del pannello anteriore in questo manuale per individuare le caratteristiche particolari accanto al suo numero.

Leggere con attenzione questa guida per assicurare la propria sicurezza personale e la sicurezza del proprio amplificatore.

CARATTERISTICHE:

• 2 canali indipendenti, crossover
- Protezione DDT
• Rivoluzionaria topologia di class D con IPR
- Controlli di ingresso calibrati
- Ingressi combo XLR 1/4"

• Connessione di uscita di blocco twist a 4 poli
• Ultraleggero
• Jack passaggio segnale singoli da 1/4" su ciascun canale
• Indicatori di stato a LED
• Standby e indicazione presenza alimentazione a LED

VENTILAZIONE: Per una corretta ventilazione, lasciare uno spazio di 12" dalla superficie infiammabile.

Assicurarsi che gli sfiati non siano bloccati e che l'aria possa circolare liberamente attraverso l'unità.

AVVERTENZA: Cambiamenti e modifiche da parte del responsabile, non espressamente approvate, potrebbero privare l'utente dell'autorità di operare l'apparecchiatura.

NOTA: Questa apparecchiatura è stata controllata e ritenuta conforme ai limiti stabiliti per un dispositivo digitale di Classe A, in conformità alla Parte 15 delle direttive FCC. Tali limiti sono destinati a fornire una protezione ragionevole contro interferenze dannose all'interno di un'installazione residenziale. Questa apparecchiatura genera, usa e può irradiare energia a frequenze radio e, se non installata e usata in conformità con le istruzioni, può provocare interferenze dannose alle comunicazioni radio.

Tuttavia, non esistono garanzie che l'interferenza non si verifichi in una determinata installazione. Se questa attrezzatura dovesse provocare interferenze nocive alla ricezione televisiva o radiofonica, determinabili spegnendo e accendendo l'attrezzatura, si consiglia di provare a correggere l'interferenza attuando una delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Accrescere il divario tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura ad una presa su un circuito diverso da quello al quale è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per ricevere assistenza.

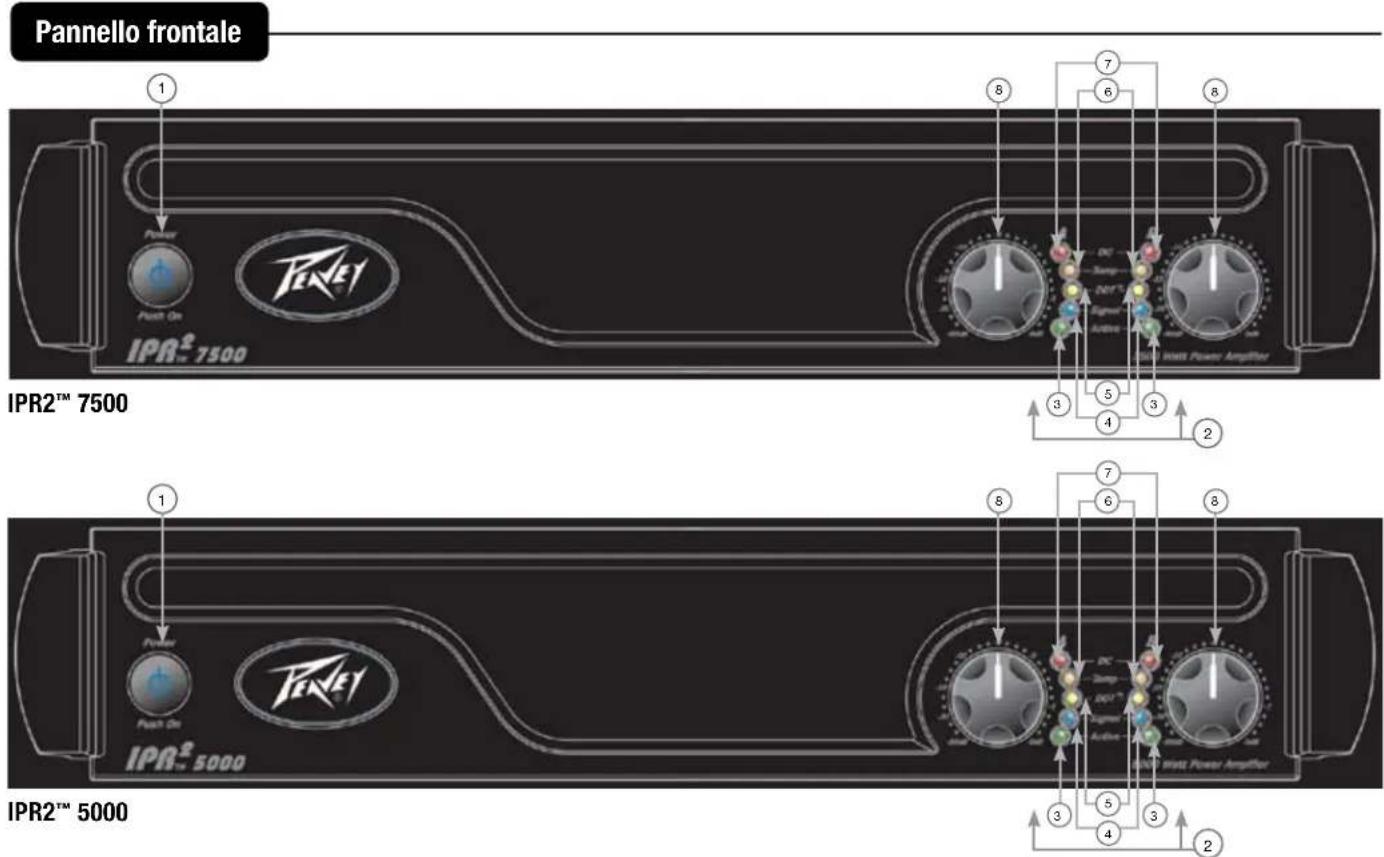

Pannello frontale IPR2™ 7500 IPR2™ 7500 IPR2™ 5000

① INTERRUTTORE DI ALIMENTAZIONE CA

Questo pulsante attiva il relè che fornisce potenza all'amplificatore. Questo interruttore unico presenta un bagliore blu. Quando acceso, si illumina in modo brillante.

2 INDICATORI

Gli amplificatori IPR2™ presentano cinque indicatori LED del pannello frontale per canale: ACTIVE, SIGNAL, DDT™, TEMP e DC. Questi indicatori LED informano l'utente dello stato operativo di ogni canale e avvertono della presenza di possibili condizioni anomale.

③ ACTIVE LED

L'Active LED indica che il relè in uscita del canale è chiuso e che il canale è operativo. Si illumina in normali condizioni operative e resta acceso anche quando il canale si trova in riduzione del gain DDT. Queste caratteristiche di protezione lasciano il relè in uscita chiuso. Se il LED attivo si spegne, non è presente alcun segnale verso i connettori in uscita.

4 SIGNAL LED

Questo LED si accende quando il canale produce un segnale in uscita di circa 4 Volt RMS o superiore (0,1 Volt o più per ingresso, con un'attenuazione di 0 dB e un guadagno sul voltaggio standard di x40). Questo segnale indica se un segnale è in arrivo e se è in fase di amplificazione da parte dell'amplificatore.

⑤ DDT™ (DISTORTION DETECTION TECHNIQUE) LED

Il LED DDT™ di un canale si illumina all'inizio del clipping. Se i LED lampeggiano velocemente e a intermittenza, il canale è semplicemente sulla soglia del clipping. Un bagliore brillante e costante significa che l'amplificatore limita il clipping o ne riduce il gain per impedire che forme d'onda soggette a forti clipping raggiungano le casse acustiche. Vedere la sezione tecnica di rilevamento distorsione per ulteriori informazioni. Durante l'accensione iniziale il LED DDT si illumina per indicare che il circuito di riduzione del guadagno viene attivato. Questo impedisce scoppi improvvisi del segnale quando vengono chiusi i relè altoparlante.

⑥ TEMP LED

Nell'improbabilità che si verifichi una condizione di instabilità termica, l'amplificatore di protezione verrà attivato e verrà spento il canale di offesa. Il LED della temperatura resta illuminato fino a quando le temperature di funzionamento non raggiungono livelli di sicurezza.

7 DC LED

Nel caso di condizioni di funzionamento anomale, l'IPR dispone di una protezione integrata dell'amplificatore. Alle condizioni in cui normalmente l'amplificatore di potenza viene danneggiato, il DC LED si accende e il canale tenta automaticamente di riavviarsi per correggere la condizione. In caso di errato funzionamento del dispositivo, contattare il produttore o il rispettivo centro di assistenza autorizzato.

8 ATTENUATORI IN INGRESSO

Quando possibile, sistemare gli attenuatori completamente in senso orario per mantenere spazi di crescita ottimali. I controlli in entrata dell'attenuatore, situati nel pannello anteriore (uno per il canale A, uno per il canale B), regolano il guadagno per i loro rispettivi canali dell'amplificatore in qualsiasi modalità. Consultare le specifiche alla fine di questo manuale per ottenere informazioni relative alla sensibilità in ingresso e sul guadagno standard di tensione.

Pannello posteriore

IPR2™ 7500 IMPORT TO BACK ON/OCT-INSTALLER SUB-SUPPORT OF CONTROL SETTLEMENT CHANNEL D ON: 6 3-PDS 3-NES 6-PMS 2 GHz Max OUTPUTS CHANNEL: 8 2P CHANNEL: 1 ON:L A 10V B 3-PMS 2-PMS 2 GHz Max Circuit Outputs 3P/DC Max 2 GHz Max CASE 2 Wiring CAUTION: DO NOT CONNECT 2-RES OUTPUTS TO A COMMON ROUND. 2-RES CORRECTING MUST BE INSULATED. A FUNCTION OF POWER ELECTRONICS LIGHT DESIGNED AND ENGINEERED IN U.S.A. MAKE IN CHINA 12121111910 13 14 IPR2™ 7500 Power Amplifier Consumes die energics 1.33kWh 120V~ 80Hz 1300 WATTS PUSH TO RESET

9 INTERRUTTORE MODO CANALE:

HIGH PASS

Questa posizione è utilizzata per attivare il filtro HIGH PASS per il canale corrispondente. Questo filtro limiterà le frequenze inviate al canale dell'amplificatore associato alle frequenze superiori a 100 Hz. In situazioni in cui sono usati alloggiamenti separati del subwoofer, questa posizione indicherà una connessione dell'alloggiamento dell'altoparlante e mezza frequenza al canale associato con l'interruttore HIGH PASS.

FULL RANGE

Come implica il nome, la posizione Full Range su questo interruttore determina il passaggio di tutte le frequenze all'amplificatore. Normalmente usato durante la connessione di un alloggiamento dell'altoparlante full range all'uscita dell'amplificatore.

SUBWOOFER

Questa posizione è utilizzata per attivare il filtro LOW PASS per il canale corrispondente. Questo filtro limiterà le frequenze inviate al canale dell'amplificatore associato alle frequenze inferiori a 100 Hz. In situazioni in cui sono usati alloggiamenti separati del subwoofer, questa posizione indicherà una connessione dell'alloggiamento dell'altoparlante del subwoofer al canale associato con l'interruttore Subwoofer.

THRU/OUT JACKS

Questa presa 1/4" fornisce segnali di uscita parallela dal canale associato per realizzare la corrispondenza con questo amplificatore e/o altri ingressi dell'amplificatore di alimentazione.

CONNECTING INPUTS

Le connessioni degli ingressi sono effettuati tramite la spina a 3 pin XLR (pin 2+) o i connettori di combinazione spine 6,3 mm sul pannello posteriore dell'amplificatore. Questi ingressi sono bilanciati in modo attivo.

CONNECTING OUTPUTS

Tutti i modelli presentano una connessione di uscita di blocco twist a 4 poli combo per canale. Uscita canale A per CH A 1+ Pos / 1- Neg e canale B 2+ Pos / 2- Neg per l'utilizzo di un cavo altoparlante a 4 poli singolo.

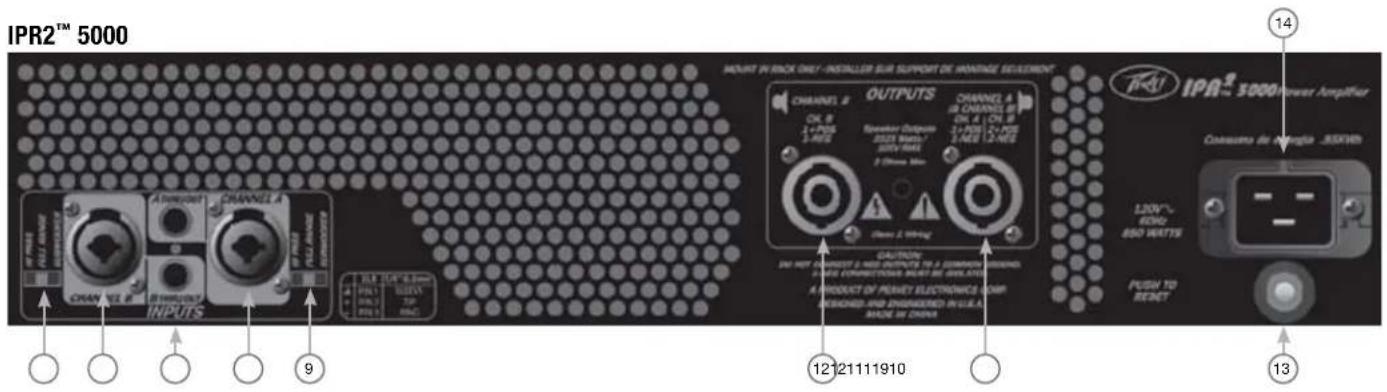

Pannello posteriore

IPR2™ 5000 INPUT IN RICK ONLY - INSTALLER SUR SUPPORT DE VANTAGE SELECTION CHANNEL 2 CN. B 1+20Hz 3 MHz CHANNEL 4 CN. A 1. CN. B 1/20Hz 1-20Hz 3 MHz Max 2 GHz Max CHANNEL 5 CHANNEL 6 1/20Hz 1-20Hz CHANNEL 7 CHANNEL 8 CHANNEL 9 CHANNEL 10 CHANNEL 11 CHANNEL 12 CHANNEL 13 CHANNEL 14 CHANNEL 15 CHANNEL 16 CHANNEL 17 CHANNEL 18 CHANNEL 19 CHANNEL 20 CHANNEL 21 CHANNEL 22 CHANNEL 23 CHANNEL 24 CHANNEL 25 CHANNEL 26 CHANNEL 27 CHANNEL 28 CHANNEL 29 CHANNEL 30 CHANNEL 31 CHANNEL 32 CHANNEL 33 CHANNEL 34 CHANNEL 35 CHANNEL 36 CHANNEL 37 CHANNEL 38 CHANNEL 39 CHANNEL 40 CHANNEL 41 CHANNEL 42 CHANNEL 43 CHANNEL 44 CHANNEL 45 CHANNEL 46 CHANNEL 47 CHANNEL 48 CHANNEL 49 CHANNEL 50 CHANNEL 51 CHANNEL 52 CHANNEL 53 CHANNEL 54 CHANNEL 55 CHANNEL 56 CHANNEL 57 CHANNEL 58 CHANNEL 59 CHANNEL 60 CHANNEL 61 CHANNEL 62 CHANNEL 63 CHANNEL 64 CHANNEL 65 CHANNEL 66 CHANNEL 67 CHANNEL 68 CHANNEL 69 CHANNEL 70 CHANNEL 71 CHANNEL 72 CHANNEL 73 CHANNEL 74 CHANNEL 75 CHANNEL 76 CHANNEL 77 CHANNEL 78 CHANNEL 79 CHANNEL 80 CHANNEL 81 CHANNEL 82 CHANNEL 83 CHANNEL 84 CHANNEL 85 CHANNEL 86 CHANNEL 87 CHANNEL 88 CHANNEL 89 CHANNEL 90 CHANNEL 91 CHANNEL 92 CHANNEL 93 CHANNEL 94 CHANNEL 95 CHANNEL 96 CHANNEL 97 CHANNEL 98 CHANNEL 99 CHANNEL 100 CHANNEL 101 CHANNEL 102 CHANNEL 103 CHANNEL 104 CHANNEL 105 CHANNEL 106 CHANNEL 107 CHANNEL 108 CHANNEL 109 CHANNEL 110 CHANNEL 111 CHANNEL 112 CHANNEL 113 CHANNEL 114 CHANNEL 115 CHANNEL 116 CHANNEL 117 CHANNEL 118 CHANNEL 119 CHANNEL 120 CHANNEL 121 CHANNEL 122 CHANNEL 123 CHANNEL 124 CHANNEL 125 CHANNEL 126 CHANNEL 127 CHANNEL 128 CHANNEL 129 CHANNEL 130 CHANNEL 131 CHANNEL 132 CHANNEL 133 CHANNEL 134 CHANNEL 135 CHANNEL 136 CHANNEL 137 CHANNEL 138 CHANNEL 139 CHANNEL 140

Nell'evento improbabile di condizioni di esercizio che possono potenzialmente danneggiare l'amplificatore, l'interruttore di circuito può essere azionato. Dopo il controllo dei cavi e delle connessioni, l'amplificatore può essere resettato. Se l'interruttore del circuito si attiva una seconda volta, contattare il centro assistenza autorizzato locale Peavy.

AC POWER INLET:

Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità). IPR2™ 7500 a 120 VCA ha un elemento di bloccaggio del cavo di alimentazione.

Non rompere mai la spina di messa a terra su nessuna apparecchiatura. Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.

NOTE: FOR U.K. ONLY

Amplificatore di potenza

Come implica il nome, l'IPR2™ 5000 e 7500 DSP sono muniti di processore digitale per l'elaborazione del segnale. Il DSP è stato progettato per essere incredibilmente efficace, ma estremamente facile da usare. Utilizzando processi di amplificazione dei bassi unicamente e enormemente avanzati, gli amplificatori IPR DSP migliora enormemente il livello percepito dei bassi in qualsiasi sistema, utilizzando una frazione dell'alimentazione che sarebbe necessario con qualsiasi altro amplificatore di alimentazione.

Prima di inviare il segnale attraverso il vostro amplificatore, è molto importante garantire che il prodotto presenti la corretta tensione di linea AC in dotazione. La tensione corretta per l'amplificatore è presente vicino al cavo della IEC line(linea IEC) (alimentazione) sul pannello posteriore dell'unità. Ogni caratteristica del prodotto è numerata. Fare riferimento al diagramma del pannello anteriore in questo manuale per individuare le caratteristiche particolari accanto al suo numero.

Leggere con attenzione questa guida per assicurare la propria sicurezza personale e la sicurezza del proprio amplificatore.

CARATTERISTICHE IPRZ™ 5000/7500 DSP:

• Protezione DDT™
  • Rivoluzionaria topologia di classe D con IPR
• Ingressi combo XLR 1/4"
• Connettore di uscita di blocco twist a 4 poli
• Peso ridotto
• Thru out con prese 1/4" su ogni canale
• LED illuminato
• Sistema di gestione altoparlanti basati su DSP

• 120 ms di ritardo per canale
- 4 bande di equalizzazione parametrica per canale
- Blocco di sicurezza
• Crossover regolabile
- Filtro high-pass di quarto ordine regolabile su ogni canale
- MAXX Bass®
• EQ horn su ciascun canale
• Schermo LCD blu, retroilluminato

AVVERTENZA: RIVEDERE LE IMPOSTAZIONI DSP PRIMA DI INVIARE SEGNALE ALL'AMPLIFICATORE.

LE IMPOSTAZIONI INCORRETTE POSSONO DANNEGGIARE POTENZIALMENTE GLI ALLOGGIAMENTI DELL'ALTOPARLANTE.

VENTILAZIONE: Per una corretta ventilazione, lasciare uno spazio di 12" dalla superficie infiammabile.

Assicurarsi che gli sfiati non siano bloccati e che l'aria possa circolare liberamente attraverso l'unità.

AVVERTENZA: Cambiamenti e modifiche da parte del responsabile, non espressamente approvate, potrebbero privare l'utente dell'autorità di operare l'apparecchiatura.

NOTA: Questa apparecchiatura è stata controllata e ritenuta conforme ai limiti stabiliti per un Class A digital device (dispositivo digitale di Classe A), in conformità alla Parte 15 delle direttive FCC. Tali limiti sono destinati a fornire una protezione ragionevole contro interferenze dannose all'interno di un'installazione residenziale. Questa apparecchiatura genera, usa e può irradiare energia a frequenze radio e, se non installata e usata in conformità con le istruzioni, può provocare interferenze dannose alle comunicazioni radio.

Tuttavia, non esistono garanzie che l'interferenza non si verifichi in una determinata installazione. Se questa attrezzatura dovesse provocare interferenze nocive alla ricezione televisiva o radiofonica, determinabili spegnendo e accendendo l'attrezzatura, si consiglia di provare a correggere l'interferenza attuando una delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Accrescere il divario tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura ad una presa su un circuito diverso da quello al quale è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per ricevere assistenza.

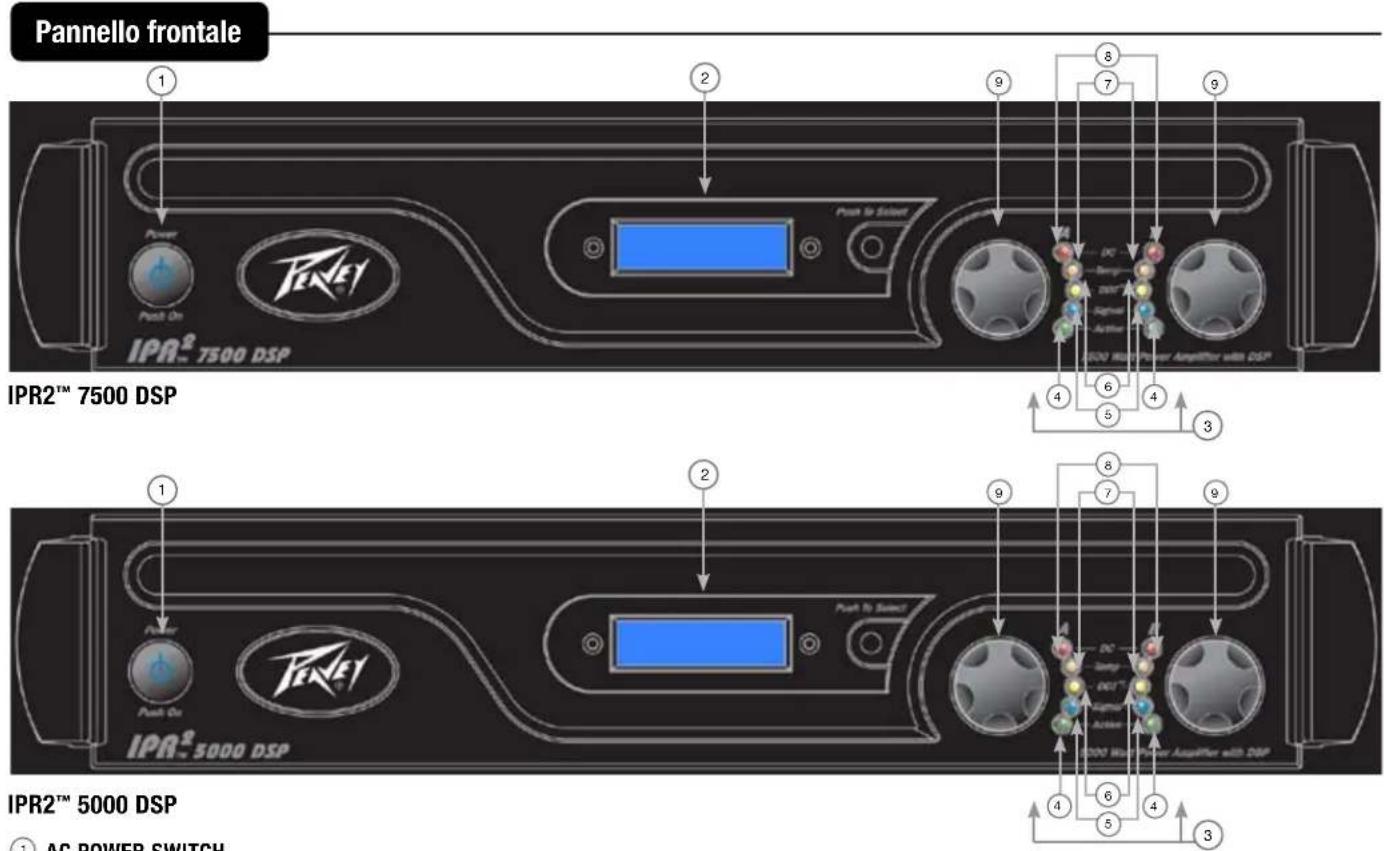

Pannello frontale IPR2™ 7500 DSP IPR2™ 7500 DSP IPR2™ 5000 DSP ① AC POWER SWITCH

① AC POWER SWITCH

Questo pulsante attiva il relè che fornisce potenza all'amplificatore. Questo interruttore unico presenta un bagliore blu (con il logo Peavey) in modalità standby che indica che AC power è stata collegata all'amplificatore ma che l'amplificatore non è ancora stato acceso.

LCD SCREEN

Schermo LCD blu, retroilluminato

INDICATORS

Gli amplificatori IPR2™ presentano cinque indicatori LED del pannello frontale per canale: ACTIVE, SIGNAL, DDT™, TEMP e DC. Questi indicatori LED informano l'utente dello stato operativo di ogni canale e avvertono della presenza di possibili condizioni anomale.

ACTIVE LED

L'Active LED indica che il relè in uscita del canale è chiuso e che il canale è operativo. Si illumina in normali condizioni operative e resta acceso anche quando il canale si trova in riduzione del gain DDT ^™ . Queste caratteristiche di protezione lasciano il relè in uscita chiuso. Se il LED attivo si spegne, non è presente alcun segnale verso i connettori in uscita.

SIGNAL LED

Questo LED si accende quando il canale produce un segnale in uscita di circa 4 Volt RMS o superiore (0,1 Volt o più per ingresso, con un'attenuazione di 0 dB e un guadagno sul voltaggio standard di x40). Questo segnale indica se un segnale è in arrivo e se è in fase di amplificazione da parte dell'amplificatore.

DDT™ (DISTORTION DETECTION TECHNIQUE) LED

Il DDT LED di un canale si illumina all'inizio del clipping. Se i LED lampeggiano velocemente e a intermittenza, il canale è semplicemente sulla soglia del clipping. Un bagliore brillante e costante significa che l'amplificatore limita il clipping o ne riduce il gain per impedire che forme d'onda soggette a forti clipping raggiungano le casse acustiche. Vedere la sezione tecnica di rilevamento distorsione per ulteriori informazioni. Durante l'accensione iniziale il LED DDT si illumina per indicare che il circuito di riduzione del guadagno viene attivato. Questo impedisce scoppi improvvisi del segnale quando vengono chiusi i relè altoparlante.

TEMP LED

Nell'improbabilità che si verifichi una condizione di instabilità termica, l'amplificatore di protezione verrà attivato e verrà spento il canale di offesa. Il LED della temperatura resta illuminato fino a quando le temperature di funzionamento non raggiungono livelli di sicurezza.

DC LED

Nel caso di condizioni di funzionamento anomale, l'IPR dispone di una protezione integrata dell'amplificatore. Alle condizioni in cui normalmente l'amplificatore di potenza viene danneggiato, il DC LED si accende e il canale tenta automaticamente di riavviarsi per correggere la condizione. In caso di errato funzionamento del dispositivo, contattare il produttore o il rispettivo centro di assistenza autorizzato.

INPUT ATTENUATORS

Quando possibile, sistemare gli attenuatori completamente in senso orario per mantenere spazi di crescita ottimali. I controlli in entrata dell'attenuatore, situati nel pannello anteriore (uno per il canale A, uno per il canale B), regolano il guadagno per i loro rispettivi canali dell'amplificatore in qualsiasi modalità. Consultare le specifiche alla fine di questo manuale per ottenere informazioni relative alla sensibilità in ingresso e sul guadagno standard di tensione.

Pannello posteriore

IPR2™ 7500 DSP MOUNT IN-RACK ONLY - INSTALLER SUB-SUPPORT OF METERAIN REFLECTIVE CHANNEL B OUTPUTS CHANNEL A CN. B 1-2 kHz 1-4 kHz 2 GHz 3 GHz 4 GHz 5 GHz 6 GHz 7 GHz 8 GHz 9 GHz 10 GHz 11 GHz CHANNEL A CHANNEL B CHANNEL C CHANNEL D CHANNEL E CHANNEL F CHANNEL G CHANNEL H CHANNEL H CHANNEL I CHANNEL J CHANNEL K CHANNEL K CHANNEL L CHANNEL M CHANNEL M CHANNEL N CHANNEL N CHANNEL O CHANNEL O CHANNEL P CHANNEL P CHANNEL Q CHANNEL Q CHANNEL R CHANNEL R CHANNEL S CHANNEL S CHANNEL T CHANNEL T CHANNEL U CHANNEL U CHANNEL V CHANNEL V CHANNEL W CHANNEL W CHANNEL X CHANNEL X CHANNEL Y CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL X CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y CHANNEL Z CHANNEL Z CHANNEL W CHANNEL Y

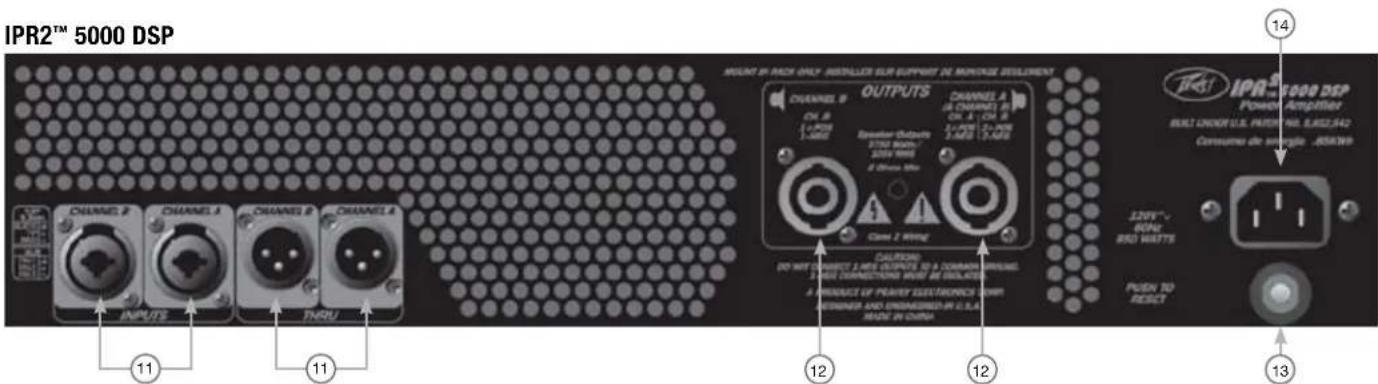

IPR2™ 5000 DSP MOUNT OF RACK ONLY INSTALLER SLR SUPPORT OF MOUNTAGE SEILLMENT CHANNEL 9 ON. A 1.2V/2.5V C-400 OUTPUTS CHANNEL A ON. A 1.2V/2.5V C-400 Signal Outputs 3700 MHz/ 3700 MHz 2 GHz Max Class 2 W/Hz CALIFORN DO NOT CONNECT 2 MHz OUTPUT TO A COMPANY MAX/Hz. 2 kHz CAN/RESET MODE BE INSULATED A PRODUCT OF POWER SEATURANCE WITH AMOUNTED AND ENHANCED IN E.L.A. MODE IN CHINA TRESI IPR2™ 5000 DSP Power Amplifier MULTI CHERN U.S. POWER NO. 8,662,542 Consumo de Energy - BOSWb 12V~ BUN 850 WATTS PUSK TO RESET 11 11 12 12 13 14

10 CONNECTING INPUTS

Le connessioni degli ingressi sono effettuati tramite la spina a 3 pin XLR (pin 2+) o i connettori di combinazione spine 6,3 mm sul pannello posteriore dell'amplificatore. Gli ingressi sono bilanciati attivamente. Il punto di sovraccarico dell'ingresso è alto abbastanza per accettare il livello di uscita massimo di virtualmente qualsiasi segnale.

11 THRU/OUT JACKS

Questo jack 1/4" fornisce segnali di uscita parallela dal canale associato per realizzare la corrispondenza con questo amplificatore e/o altri ingressi dell'amplificatore di alimentazione. Il jack Thru/Out è influenzato dalla posizione dell'interruttore Modalità Canale associata. Questo jack XLR fornisce anche un'uscita non bilanciata (punta/manicotto) da far corrispondere con i cavi schermati dal conduttore singolo.

12 CONNECTING OUTPUTS

Tutti i modelli presentano una connessione di uscita di blocco twist a 4 poli combo per canale. Uscita canale A per CH A 1+ Pos / 1-Neg e canale B 2+ Pos / 2- Neg per l'utilizzo di un cavo altoparlante a 4 poli singolo.

13 CIRCUIT BREAKER

Nell'evento improbabile di condizioni di esercizio che possono potenzialmente danneggiare l'amplificatore, l'interruttore di circuito può essere azionato. Dopo il controllo dei cavi e delle connessioni, l'amplificatore può essere resettato. Se l'interruttore del circuito si attiva una seconda volta, contattare il centro assistenza autorizzato locale Peavy.

14 AC POWER INLET:

Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità).

Non rompere mai la spina di messa a terra su nessuna apparecchiatura. Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.

NOTE: FOR U.K. ONLY

Panoramica navigazione

Una volta che la schermata IPR appare, è possibile iniziare a regolare il processore DSP. Premendo l'encoder si giungerà al menu principale.

La manopola dell'encoder alla destra del display è usata per navigare e controllare le funzioni del DSP. I controlli Canale A e Canale B alla sinistra del display sono anche encoder, ma sono dedicati alla regolazione del guadagno di ingresso per ciascun canale. Ruotando manopola dell'encoder alla destra del display permetterà di scorrere tra le selezioni del Main Menu. Il menu principale non solo consente di selezionare un processo di modifica, ma anche di fornire una panoramica rapida dei processi attivi.

Da sinistra a destra le selezioni del menu sono: Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory e Lock.

Per selezionare una voce dal Main Menu, ruotare l'encoder fino a quando il cursore evidenza la selezione desiderata. Premere l'encoder per navigare alle schermate di regolazione Sub Menu per tale funzione in corso. Quando si accede alla funzione in corso Sub Menu, il cursore apparirà nell'angolo in alto a sinistra della schermata consentendo di scorrere tra le schermate del Sub Menu. Per modificare un parametro, premere l'encoder per spostare il cursore al parametro desiderato sullo schermo. Ruotando l'encoder si regola tale parametro. Per passare a un'altra schermata, premere l'encoder riportare il cursore nell'angolo in alto a sinistra dello schermo. Ora è possibile muoversi tra le schermate del sottomenu.

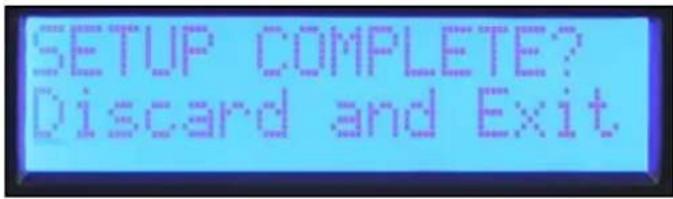

Per ripristinare il DSP e annullare le modifiche, selezionare "Discard and Exit" dal sottomenu per cancellare le modifiche fatte da quanto si è entrati nel sottomenu.

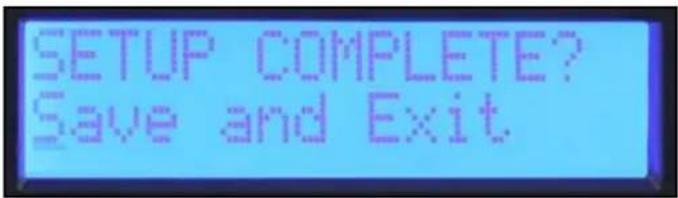

La schermata finale nella maggior parte dei sottomenu è "Save and Exit." Premere l'encoder in questa schermata per salvare le modifiche e ritornare al menu principale.

Nota: Le regolazioni effettuate non sono salvate finché non si seleziona Save and Exit e si ritorna al menu principale. Spegnere l'amplificatore mentre si effettuano modifiche in un sottomenu da lo stesso risultato di "Discard and Exit."

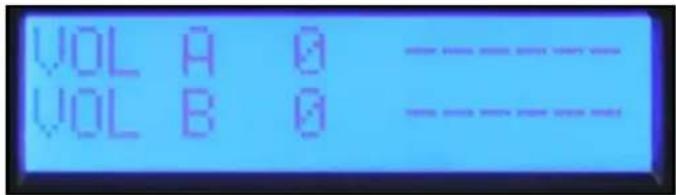

Volume

Volume

Le impostazioni di guadagno correnti sono sempre disponibili nella schermata del menu principale. Gli encoder dedicati sul pannello frontale sono usati per la regolazione dei canali A e B in modalità stereo e mono. Se la modalità di immissione è impostata su Bridge, il controllo del Canale B non è attivo e la schermata del volume mostra “na.”

VOL A 0 ---- VOL B 0 ----

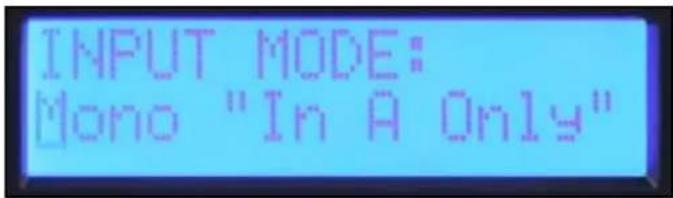

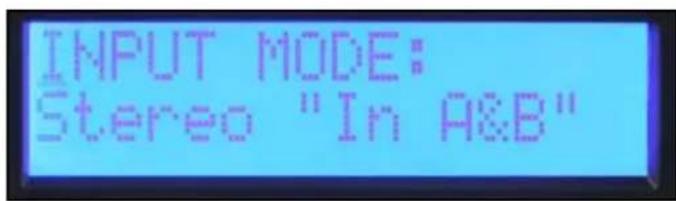

Modalità

Stereo: Ingressi A e B vanno alle uscite A e B.

Mono: Ingresso A va a entrambe le uscite A e B.

Diversamente dalla funzione Sub Menus, la modalità di immissione non è modificata finché non si seleziona “Save and Apply” e si ritorna al Main Menu.

Filtri crossover, Filtri Band-Pass e Polarità

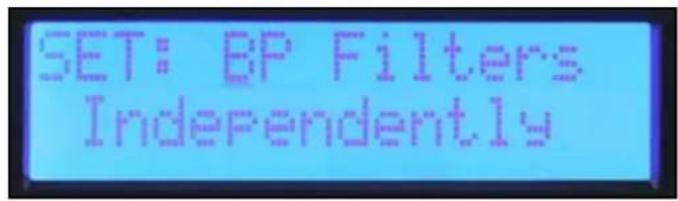

Quando si accede a "XOVER" Sub Menu, ci sono tre opzioni per l'impostazione dei filtri band-pass. Se è selezionata l'impostazione "BP Filters Independently", Channel A, B high-pass e low-pass filters sono impostati singolarmente.

Se si sta usando l'amplificatore in un sistema stereo in cui entrambi i canali saranno impostati allo stesso modo, selezionare "Channel B=A" e entrambi i canali saranno impostati allo stesso momento. Impostando i filtri per il Channel A si imposta anche il Channel B.

Set: X-Over Freq A Lows B Highs

Se si è creato un crossover tra i canali dell'amplificatore, selezionare "X-over Freq A Lows B Highs" e la frequenza di crossover e il tipo di filtro possono essere impostati con un set di controlli. Impostare dalla schermata di crossover, le schermate High-pass e Low-pass.

I tipi di filtro disponibili per i filtri high-pass e low-pass:

Off Nessun filtro

BW-12 dB Butterworth filter con 12 dB per pendenza ottava. -3dB in frequenza angolare. Butterworth filters hanno una risposta in frequenza piana in pass-band.

BW-18 dB Butterworth filter con 18 dB per pendenza ottava. -3dB in frequenza angolare. Butterworth filters hanno una risposta in frequenza piana in pass-band.

BW-24 dB Butterworth filter con 24 dB per pendenza ottava. -3dB in frequenza angolare. Butterworth filters hanno una risposta in frequenza piana in pass-band.

LR-24 dB Linkwitz-Riley Filter con 24 dB per pendenza ottava. -6dB in frequenza angolare. LR filters combinano per una risposta piana in frequenza angolare.

È generalmente una buona idea utilizzare un filtro high-pass per tutti gli altoparlanti.

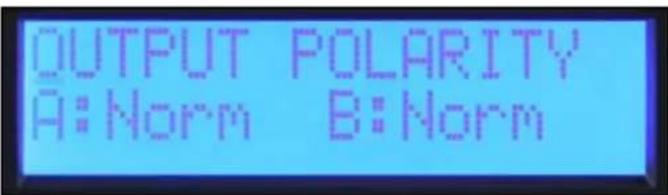

Polarità uscita

La output polarity può essere invertita su entrambi i canali. Selezionare Normale o Invertita nella schermata della polarità. Se si crea un crossover con 12dB per filtri ottava, l'uscita di alta frequenza deve essere invertita per mantenere il rapporto di fase appropriato in frequenza crossover. L'inversione temporanea della polarità di un canale di un sistema a più vie può anche assistere nell'impostazione del ritardo per allineamento del driver. È possibile regolare il ritardo per la cancellazione in frequenza crossover. Ricordarsi di riportare la polarità su Normale quando finito.

Per ritornare al Main Menu, selezionare Discard e Exit o Save e Exit.

Equalizzazione

IPR2™ DSP prevede cinque bande di EQ parametrico, miglioramento Waves® Maxx Bass® e horn EQ su ciascun canale.

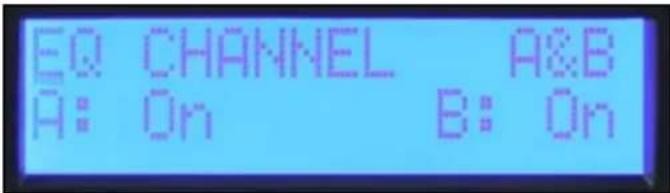

Bypass

La prima schermata nel sottomenu EQ è la schermata bypass. I canali possono essere bypassati in modo indipendente o possono essere bypassati entrambi A&B. Premere l'encoder finché il cursore è sotto il parametro desiderato per modificare e ruotare l'encoder per cambiare la modalità bypass. Premere il cursore per riportarlo nell'angolo in alto a sinistra quando finito, quindi è possibile scorrere alle altre schermate.

Set Channel EQ

La prima schermata nel EQ Sub Menu è la schermata bypass. I canali possono essere bypassati in modo indipendente o possono essere bypassati entrambi A&B. Premere l'encoder finché il cursore è sotto il parametro desiderato per modificare e ruotare l'encoder per cambiare la modalità bypass. Premere il cursore per riportarlo nell'angolo in alto a sinistra quando finito, quindi è possibile scorrere alle altre schermate.

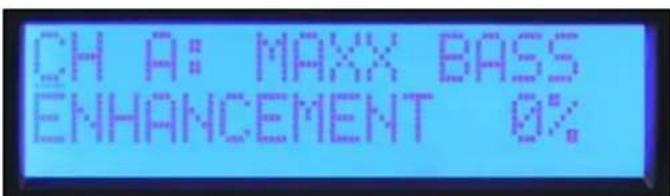

MaxxBass®

Il sistema di perfezionamento MaxxBass® interagisce con il filtro high-pass per ciascun canale per produrre un'energia di bassi in un range di frequenza che l'altoparlante può gestire. Più alto è il numero di MaxxBass®, più è il basso avanzato.

Parametric EQ

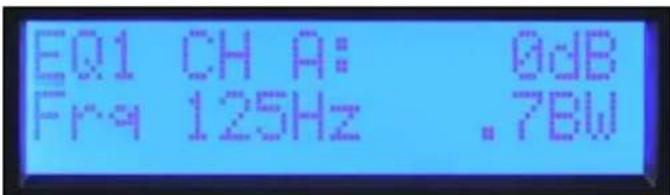

EQ1 CH A: 0dB Fr9 125Hz .7BW

Ci sono cinque bande di parametric EQ per ciascun canale. La frequenza può essere impostata in passi da 1/12 di frequenza di ottava. La larghezza di banda del filtro è impostata e visualizzata in ottave. Il livello può essere impostato in un range di +/- 15 dB. Premere l'encoder per selezionare il parametro desiderato da regolare. Ritornare il cursore nell'angolo in alto a sinistra quando finito per passare alle altre schermate.

Horn EQ

Horn EQ fornisce 6dB per ottava di aumento di alta frequenza che è a volte necessario per picchi di alta frequenza. Il controllo della frequenza imposta l'angolo di bassa frequenza del filtro.

Per ritornare al Main Menu, selezionare Discard e Exit o Save e Exit.

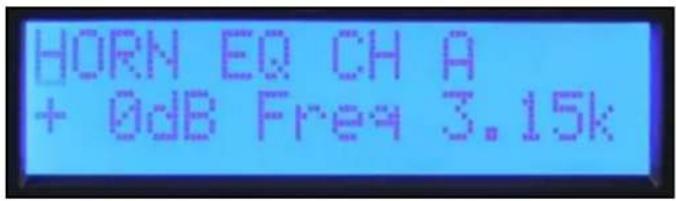

HORN EQ CH A + 0dB Freq 3.15k

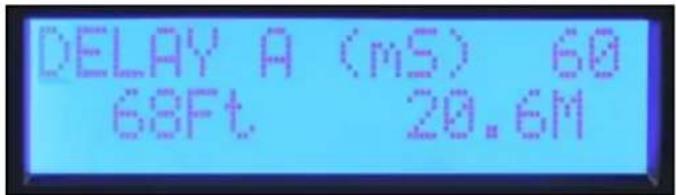

Delay

Delay può essere utilizzato per allineare i driver in un altoparlante o per ritardare gli altoparlanti ausiliari come quelli installati sotto un balcone. Può essere anche usato un ritardo breve per ritardare gli altoparlanti principali per allinearli con la batteria o il basso. Un totale 125 ms di ritardo sono disponibili su ogni canale! 5 ms di ritardo sono disponibili in passi da 41,67 us per l'allineamento della guida. 120 ms sono disponibili in passi da 1 ms per l'allineamento del sistema. Questi ritardi possono essere impostati indipendentemente in modo tale che l'offset di allineamento del driver può essere mantenuto quando il ritardo di allineamento del sistema è impostato.

La prima schermata nel ritardo Sub Menu consente all'utente di decidere se i ritardi devono essere impostati indipendentemente o B=A. Questa selezione si applica solo al ritardo di sistema con passo da 1 mS, lasciando impostare in modo indipendente i ritardi di allineamento del driver che deve essere impostato indipendentemente. Gli amplificatori IPR2™ visualizzano la distanza di ritardo equivalente in metri e piedi nel ritardo del sistema e centimetri o pollici nel ritardo del driver.

DELAY A (mS) 60 68Ft 20.6M

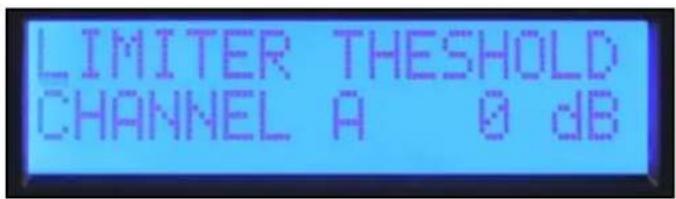

IPR2 DSP ha limitatori disponibili su ciascun mercato. Questi limitano il livello di segnale all'ingresso dello stage di amplificatore di potenza. La soglia limite inizia da zero ed è regolata in passi da -1 dB, riducendo la l'uscita massima. Si deve essere consapevoli che IPR2 DSP funziona allo stesso modo della maggior parte di amplificatori nella loro uscita massima dipende dal voltaggio di linea e dall'impedenza di carico. A seconda del carico, può essere necessario ridurre il limitatore fino a 3 dB, prima che l'uscita è ridotta.

IPR2 ha quattro location di memoria dove le sue impostazioni possono essere salvate e quindi richiamate. Ogni sede ha un nome di sei caratteri per identificare il file. Il nome della pre-impostazione attiva è anche visualizzato nella schermata Main Menu "Memory".

Saving Settings

Nel sottomenu Memory Operation, selezionare "Save Settings."

Selezionare uno dei 9 percorsi disponibili.

Modifica il nome ruotando il cursore per selezionare il carattere e premendo l'encoder per passare alla posizione successiva. Continua fino al completamento. Per mantenere lo stesso nome, premere l'encoder sei volte per passare alla schermata di modifica.

Una volta che la posizione salva è stata selezionata e non si è nominato la preimpostazione, sarà offerta l'opzione si/no per completare il sondaggio.

Richiamare un preimpostazione

Nel sottomenu Memory Operation, selezionare "Recall Settings."

Selezionare il numero di Pre-impostazione per richiamare o selezionare le impostazioni di fabbrica per richiamare uno stato attuale. Proprio come per la funzione salva, l'opzione è data per uscire senza completare l'opzione di richiamo.

La funzione di blocco di sicurezza di IPR2™ DSP consente ai controlli selezionati di essere bloccati per prevenire regolazioni non autorizzate. Deve essere impostata una password da quattro cifre quando il blocco è innestato. Questa password deve essere immessa ogni volta che si accede a un sottomenu per consentire l'accesso temporaneo per modificare le funzioni. Un blocco riattivato ogni volta che si ritorna al menu principale o spegnere l'unità. Tutte le modifiche sono bloccate quando si spegne.

Nota: Essere sicuri di annotare la password. Contattare il servizio clienti se la password è persa o smarrita.

Gli amplificatori IPR2 hanno tre diverse modalità di blocco:

Off Tutte le impostazioni possono essere modificate immettendo una password.

Tutto tranne il volume Una password deve essere immessa per tutto, modifica i sottomenu eccetto il volume.

Tutto con volume Una password deve essere immessa per tutto, modifica i sottomenu incluso il volume.

Specifiche tecniche IPR2™

Watt nominali 2ch x 2 ohm	4750 watt 20ms getto ripetitivo / 3750 watt 1% THD per canali che guidano @ 1kHz.
Watt nominali 2ch x 4 ohm	2800 watt 20ms getto ripetitivo / 2450 watt 1% THD / 2020 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.
Watt nominali 2ch x 8 ohm	1550 watt 20ms getto ripetitivo / 1425 watt 1% THD / 1200 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.

Impedenza minima 2 ohm

Oscillazione tensione RMS massima 124 volt

Risposta in frequenza 20Hz - 25kHz; +0dB, -3dB

20Hz - 20kHz 2ch x 2 ohm <0.5% @ 3280 watt 20Hz a 4kHz, riducendo a 3000 watt @ 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 4 ohm <0,15% @ 2000 watt 20Hz a 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 8 ohm <0,15% @ 1200 watt 20Hz a 20kHz, entrambi i canali chiusi.

Crossover 100 Hz selezionabile 2° ordine high pass e 3° low pass per canale.

Ronzio e rumore > -106dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.

Velocità di risposta > 12V/ps

Fattore di attenuazione (8 ohm) > 200:1 @ 20Hz - 1kHz @ 8 ohm

Sensibilità in ingresso 2.25 volt +/- 3% per 1kHz 4 potenza nominale ohm, 2.195 volt +/- 3% per 1kHz 2 ohm potenza nominale

Impedenza di ingresso 20 kilohm, bilanciati e 10 kilohm squilibrati.

Assorbimento @ 1/8 in VA (watt) 2210 (1440) @ 2 ohm, 1550 (950) @ 4 ohm, 982 (560) @ 8 ohm

Assorbimento @ 1/7,62 cm VA (watt) 4260 (3150) @ 2 ohm, 3120 (2160) @ 4 ohm, 1890 (1200) @ 8 ohm

Consumo inutile 250VA, 120 watt.

Raffreddamento 3 temperatura dipendente dalla ventola di velocità variabile

Controlli 2 attenuatori pannello frontale, interruttore selezione crossover per HPF, Normale e LPF.

Indicatori LED Cinque indicatori al LED per canale: Active, Signal, DDT, Temperature e DC

Protezione Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.

Connettori Ingressi: Combinazione doppia 1/4" XLR, Uscite: 1/4" thru doppio, uno a 2 pin e uno a 4 pin con connettore a blocco intrecciato

Preparazione 0,062" spess. alluminio

Dimensioni 3.5"x19"x 17" dietro pannello frontale + 0.6" per impugnatura

Peso netto 6,61kg (14,6lbs.*)

Peso lordo 8,34kg (18,4lbs.)

Letture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.

Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.

Il funzionamento a ponte non è possibile.

*Peso netto non include il cavo elettrico.

Specifiche tecniche IPR2™ 5000

Watt nominali 2ch x 2 ohm	3230 watt 20ms getto ripetitivo / 2530 watt 1% THD per canali che guidano @ 1kHz.
Watt nominali 2ch x 4 ohm	1985 watt 20ms getto ripetitivo / 1700 watt 1% THD / 1470 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.
Watt nominali 2ch x 8 ohm	1175 watt 20ms getto ripetitivo / 1025 watt 1% THD / 880 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.

Impedenza di carico minima 2 ohm

Oscillazione tensione RMS massima 105 volt

Risposta in frequenza 20Hz - 22kHz; +/- 0.5dB a 1 watt.

20Hz - 20kHz 2ch x 2 ohm	<0.5% @ 2250 watt 20Hz a 4kHz, riducendo a 1640 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 4 ohm	<0,15% @ 1400 watt 20Hz a 10kHz, riducendo a 1350 watt @ 20kHz, entrambi i canali chiusi.
20Hz - 20kHz 2ch x 8 ohm	<0,15% @ 860 watt 20Hz a 4kHz, aumentando a 1000 watt @ 20kHz, entrambi i canali chiusi.

Crossover 100 Hz selezionabile 2° ordine high pass e 3° low pass per canale.

Ronzio e rumore > -105dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.

Velocità di risposta > 12V/ps

Fattore di attenuazione (8 ohm) > 210:1 @ 20Hz - 1kHz @ 8 ohm

Sensibilità in ingresso 1.95 volt +/- 3% per 1kHz 4 potenza nominale ohm, 1.83 volt +/- 3% per 1kHz 2 ohm potenza nominale

Impedenza di ingresso 20 kilohm, bilanciati e 10 kilohm squilibrati.

Assorbimento @ 1/8 in VA (watt)	1435 (890) @ 2 ohm, 920 (525) @ 4 ohm, 625 (335) @ 8 ohm
Assorbimento @ 1/3 in VA (watt)	3050 (2155) @ 2 ohm, 1880 (1200) @ 4 ohm, 1200 (715) @ 8 ohm
Consumo inutile	195VA, 90 watt.

Raffreddamento 3 temperatura dipendente dalla ventola di velocità variabile

Controlli 2 attenuatori pannello frontale, interruttore selezione crossover per HPF, Normale e LPF.

Indicatori LED Cinque indicatori al LED per canale: Active, Signal, DDT, Temperature e DC

Protezione Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.

Connettori Ingressi: Combinazione doppia 1/4" XLR, Uscite: 1/4" thru doppio, uno a 2 pin e uno a 4 pin con connettore a blocco intrecciato

Preparazione 0,062" spess. alluminio

Dimensioni 3.5"x19"x 17" dietro pannello frontale + 0.6" per impugnatura

Peso netto 6,2 kg (13,6 lb*)

Peso lordo 7,9 kg (17,4 lb.)

Letture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.

Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.

Il funzionamento a ponte non è possibile.

*Peso netto non include il cavo elettrico.

Specifiche tecniche IPR2 7500 DSP

Watt nominali 2ch x 2 ohm	4750 watt 20ms getto ripetitivo / 3750 watt 1% THD per canali che guidano @ 1kHz.
Watt nominali 2ch x 4 ohm	2800 watt 20ms getto ripetitivo / 2450 watt 1% THD / 2020 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.
Watt nominali 2ch x 8 ohm	1550 watt 20ms getto ripetitivo / 1425 watt 1% THD / 1200 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.

Impedenza minima 2 ohm

Oscillazione tensione RMS massima 124 volt

Risposta in frequenza 20Hz - 25kHz; +0dB, -3dB

20Hz - 20kHz 2ch x 2 ohm <0.5% @ 3280 watt 20Hz a 4kHz, riducendo a 3000 watt @ 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 4 ohm <0,15% @ 2000 watt 20Hz a 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 8 ohm <0,15% @ 1200 watt 20Hz a 20kHz, entrambi i canali chiusi.

Crossover Filtro High Pass and Low Pass regolabile per colore. Tipo di filtro: 12dB/ott 2° ordine, 18dB/oct 3° ordine,

Ronzio e rumore > -95dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.

Velocità di risposta > 12V/ps

Fattore di attenuazione (8 ohm) > 200:1 @ 20Hz - 1kHz @ 8 ohm

Sensibilità in ingresso 1,290 volt +/- 3% per 1 kHz 4 potenza nominale ohm, 1,240 volt +/- 3% per 1 kHz 2 ohm potenza nominale

Impedenza di ingresso 12 kilohm, bilanciati e 10 kilohm squilibrati.

Assorbimento @ 1/20,32 cm VA (watt) 2210 (1440) @ 2 ohm, 1550 (950) @ 4 ohm, 982 (560) @ 8 ohm

Assorbimento @ 1/3 in VA (watt) 4260 (3150) @ 2 ohm, 3120 (2160) @ 4 ohm, 1890 (1200) @ 8 ohm

Consumo inutile 250VA, 120 watt.

Raffreddamento 3 temperatura dipendente dalla ventola di velocità variabile

Controlli 2 attenuatori detenuti sul pannello frontale, pulsante navigazione encoder per navigare attraverso i menu sullo schermo LCD per modalità immissione, EQ parametrico, crossover H.P.F, Normale, L.P.F. e tanto altro.

Indicatori LED Cinque indicatori al LED per canale: Active, Signal, DDT, Temperature e DC

Protezione Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.

Connettori Ingressi: Combinazione doppia 1/4" XLR, Uscite: Ingresso thru XLR intelligente maschio, connettori blocco intrecciato uno a 2 pin e un altro a 4 pin.

Preparazione 0,062" spess. alluminio

Dimensioni 3.5"x19"x 17" dietro pannello frontale + 0.6" per impugnatura

Peso netto 6.61kg (14.6lb.*)

Peso lordo 8,34kg (18.4lb.)

Letture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.

Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.

Il funzionamento a ponte non è possibile.

*Peso netto non include il cavo elettrico.

Specifiche tecniche IPR2™ 5000 DSP

Watt nominali 2ch x 2 ohm	3230 watt 20ms getto ripetitivo / 2530 watt 1% THD per canali che guidano @ 1kHz.
Watt nominali 2ch x 4 ohm	1985 watt 20ms getto ripetitivo / 1700 watt 1% THD / 1470 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.
Watt nominali 2ch x 8 ohm	1175 watt 20ms getto ripetitivo / 1025 watt 1% THD / 880 watt 0,15% THD, entrambe i canali guidati a @ 1kHz.

Impedenza di carico minima 2 ohm

Oscillazione tensione RMS massima 105 volt

Risposta in frequenza 20Hz - 22kHz; +/- 0.5dB a 1 watt.

20Hz - 20kHz 2ch x 2 ohm <0.5% @ 2250 watt 20Hz a 4kHz, riducendo a 1640 watt @ 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 4 ohm <0,15% @ 1400 watt 20Hz a 10kHz, riducendo a 1350 watt @ 20kHz, entrambi i canali chiusi.

20Hz - 20kHz 2ch x 8 ohm <0,15% @ 860 watt 20Hz a 4kHz, aumentando a 1000 watt @ 20kHz, entrambi i canali chiusi.

Crossover Filtro High Pass and Low Pass regolabile per colore. Tipo di filtro: 12dB/ott 2° ordine, 18dB/oct 3° ordine, 24dB/oct 4th ordine Butterworth and 24dB/oct 4° ordine Linkwitz -Riley

Ronzio e rumore > -96dB, "A" pesato con riferimento alla potenza nominale @ 4 ohm.

Velocità di risposta > 12V/ps

Fattore di attenuazione (8 ohm) > 210:1 @ 20Hz - 1kHz @ 8 ohm

Sensibilità in ingresso 1,094 volt +/- 3% per 1 kHz 4 potenza nominale ohm, 1,025 volt +/- 3% per 1 kHz 2 ohm potenza nominale.

Impedenza di ingresso 12 kilohm, bilanciati e 6 kilohm squilibrati.

Assorbimento @ 1/20,32 cm VA (watt) 1435 (890) @ 2 ohm, 920 (525) @ 4 ohm, 625 (335) @ 8 ohm

Raffreddamento 3 temperatura dipendente dalla ventola di velocità variabile

Controlli 2 attenuatori pannello frontale, interruttore selezione crossover per HPF, Normale e LPF.

Indicatori LED Cinque indicatori al LED per canale: Active, Signal, DDT, Temperature e DC

Protezione Termica, CC, subsonica, carichi errati, sovratensione e sottotensione.

Connettori Ingressi: Combinazione doppia 1/4" XLR, Uscite: Ingresso thru XLR intelligente maschio, connettore blocco intrecciato uno a

2 pin e un altro a 4 pin.

Preparazione 0,062" spess. alluminio

Dimensioni 3.5"x19"x17" dietro pannello frontale + 0.6" per impugnatura

Peso netto 6,2 kg (13,6 lb*)

Peso lordo 7,9 kg (17,4 lb.)

Letture potenza nominale fatte con BW: da 20 Hz a 22 kHz. Tutte le misure di alimentazione fatte da @ 120 VCA o 240VCA.

Potenza onda sinusoidale stato fisso 2 ohm è il tempo limitato dall'interruttore di circuito.

Il funzionamento a ponte non è possibile.

*Peso netto non include il cavo elettrico.

PORTUGUÊS

IPR2™ 5000 / 7500
