BRUKSANVISNING IPR2 7500 PEAVEY

Har til hensikt å advare brukeren om tilstedeværelse av uisolert "farlig spenning" inne i produktet, som kan ha tilstrekkelig styrke til å medføre risiko for elektrisk støt for en person.

Har til hensikt å informere brukeren om tilstedeværelsen av viktige bruks- og vedlikeholds (service)-instruksjoner i litteraturen som følger med produktet.

ADVARSEL: Risiko for elektrisk støt — MÅ IKKE ÄPNES!

ADVARSEL: For å redusere risikoen for elektrisk støt må ikke dekslet fjernes. Det finnes ingen deler på innsiden som brukeren kan justere. Overlat service-arbeidet til kvalifisert servicepersonell.

ADVARSEL: For å hindre elektrisk støt eller brannfare må ikke dette apparatet utsettes for regn eller fuktighet, og gjenstander fylt med væske, som en vase, må ikke settes på apparatet. Før du tar apparatet i bruk må du lese bruksanvisningen for ytterligere advarsler.

Beskyttende jordingsterminal. Apparatet må kobles til en elektrisk kontakt med et støpsel som har skjermet jordkontakt.

ADVARSEL: Ved bruk av et elektrisk apparat må grunnleggende forsiktighetsregler følges, inklusive de følgende:

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Følg alle advarslene.

4. Følg alle instruksjoner.

5. Ikke bruk apparatet i nærheten av vann.

6. Rengjør bare med en tørr klut.

7. Ikke blokker noen av ventilasjonsåpningene. Installer i henhold til produsentens instruksjoner.

8. Ikke installer i nærheten av en varmekilde som radiatorer, varmekanaler, ovn er eller andre apparater (inklusive forsterkere) som utvikler varme.

9. Ikke reduserer sikkerhetshensiktene med polariserte eller jordede støpsler. Et polarisert støpsel har to blader, der det ene er bredere enn det andre. Et støpsel med jording har to blader og en tredje jordingsplugg. Det brede bladet eller den tredje pluggen er der for å gi deg beskyttelse. Hvis det medfølgende støpslet ikke passer inn i den elektriske kontakten der du bor, kontakt en elektriker for å få støpslet skiftet.

10. Beskytt den elektriske ledningen mot å bli trådt på eller klemt, spesielt ved støpslet, stikkontakten og punktet der den kommer ut av apparatet.

11. Bruk bare tilkoblinger/tilbehør som er levert av produsenten.

12. Bruk bare med vogn, stativ, tripod, brakett eller bord spesifisert av produsenten eller solgt sammen med apparatet. Når det benyttes en vogn, vis forsiktighet når vogn/apparat flyttes for å unngå skade som følge av et velt.

13. Trekk ut ledningen til apparatet under tordenvær eller når det skal stå ubrukt over en lengre periode.

14. Overlat servicearbeidet til kvalifisert servicepersonell. Service er påkrevet når apparatet har vært utsatt for skade, som at den elektriske ledningen eller støpslet er skadet, væske er blitt sølt over apparatet eller en gjenstand har falt ned i apparatet, apparatet har vært utsatt for regn eller fuktighet, at det ikke virker normalt eller har falt i gulvet.

15. Bryt aldri av jordingspinnen. Skriv etter gratis hefte "Shock Hazard and Grounding" (Fare for elektrisk støt og jording). Tilkoble bare elektriske anlegg av den typen som er angitt på enheten ved siden av den elektriske ledningen.

16. Hvis dette produktet skal plasseres i en utstyrsreol må det etableres støtte på baksiden.

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

18. Dette elektriske apparatet må ikke utsettes for drypp eller sprut fra væske, og det må utvises forsiktighet slik at det ikke plasseres gjenstander fylt med vann - som en vase - på apparatet.

19. På/av-bryteren på denne enheten bryter ikke begge sider av den primære strømkretsen. Farlig strøm kan finnes på innsiden av chassiset også når På/Av-bryteren er i posisjon Av. Det elektriske støpslet eller utstyrskoblingen brukes som frakoblingsutstyr, frakoblingsutstyret skal være lett å komme til og bruke.

20. Eksponering mot ekstremt høyt støynivå kan føre til permanent tap av hørsel. Det er betydelige individuelle forskjeller hva gjelder den enkeltes ømfintlighet hva gjelder støypåført tap av hørsel, men nesten alle vil tape noe hørsel dersom de utsettes for tilstrekkelig intens støy over en tilstrekkelig lang periode. U.S. Governments Occupational Safety and Health Administration (OSHA) har spesifisert følgende tillatte støynivåeksponeringer:

Varighet pr. dag i timer Lydnivå dBA, sakte respons

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110

1/4 eller mindre 115

I henhold til OSHA vil enhver eksponering ut over de ovenstående tillatte grensene kunne føre til noe tap av hørsel. ∅repropper eller beskyttelse av ørekanalene eller over ørene må anvendes når dette forsterkersystemet brukes for å hindre permanent tap av hørsel dersom eksponeringen overskrider grensene som vises ovenfor. For å beskytte mot potensielt farlig eksponering til høyt lydtrykknivåer anbefales det at alle personer som eksponeres mot utstyr som er i stand til å produsere høye lydtrykknivåer som dette forsterkersystemet må beskyttes av hørselsvern mens denne enheten er i bruk.

OPPBEVAR DISSE INSTRUKSJONENE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

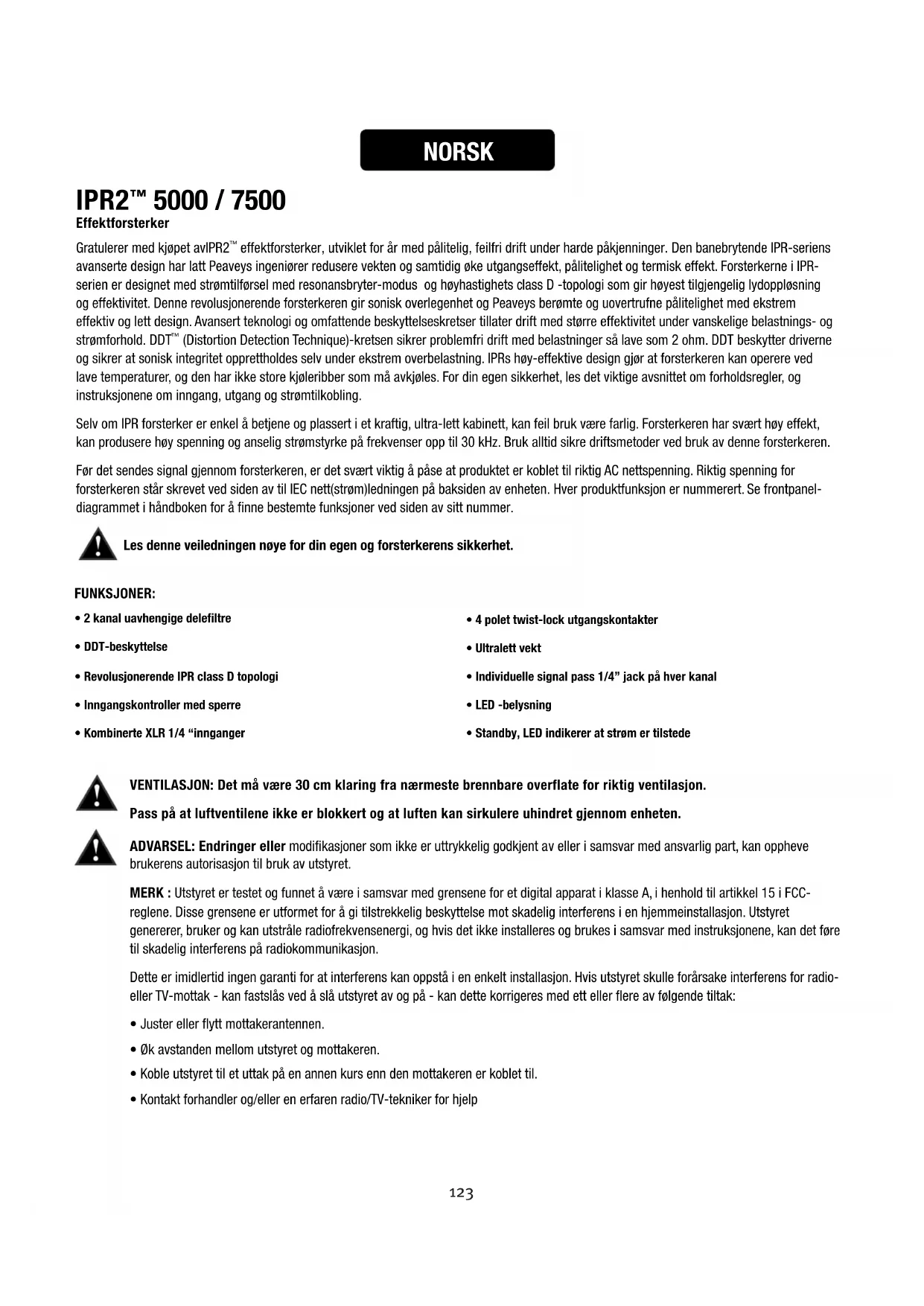

Gratulerer med kjøpet avIPR2™ effektforsterker, utviklet for år med pålitelig, feilfri drift under harde påkjenninger. Den banebrytende IPR-seriens avanserte design har latt Peaveys ingeniører redusere vekten og samtidig øke utgangseffekt, pålitelighet og termisk effekt. Forsterkerne i IPR-serien er designet med strømtilførsel med resonansbryter-modus og høyhastighets class D -topologi som gir høyest tilgjengelig lydoppløsning og effektivitet. Denne revolusjonerende forsterkeren gir sonisk overlegenhet og Peaveys berømte og uovertrufne pålitelighet med ekstrem effektiv og lett design. Avansert teknologi og omfattende beskyttelseskretser tillater drift med større effektivitet under vanskelige belastnings- og strømforhold. DDT™ (Distortion Detection Technique)-kretsen sikrer problemfri drift med belastninger så lave som 2 ohm. DDT beskytter driverne og sikrer at sonisk integritet opprettholdes selv under ekstrem overbelastning. IPRs høy-effektive design gjør at forsterkeren kan operere ved lave temperaturer, og den har ikke store kjøleribber som må avkjøles. For din egen sikkerhet, les det viktige avsnittet om forholdsregler, og instruksjonene om inngang, utgang og strømtilkobling.

Selv om IPR forsterker er enkel å betjene og plassert i et kraftig, ultra-lett kabinett, kan feil bruk være farlig. Forsterkeren har svært høy effekt, kan produsere høy spenning og anselig strømstyrke på frekvenser opp til 30 kHz. Bruk alltid sikre driftsmetoder ved bruk av denne forsterkeren.

Før det sendes signal gjennom forsterkeren, er det svært viktig å påse at produktet er koblet til riktig AC nettspenning. Riktig spenning for forsterkeren står skrevet ved siden av til IEC nett(strøm)ledningen på baksiden av enheten. Hver produktfunksjon er nummerert. Se frontpanel-diagrammet i håndboken for å finne bestemte funksjoner ved siden av sitt nummer.

Les denne veiledningen nøye for din egen og forsterkerens sikkerhet.

FUNKSJONER:

• 2 kanal uavhengige delefiltre
- DDT-beskyttelse
• Revolusjonerende IPR class D topologi
• Inngangskontroller med sperre
• Kombinerte XLR 1/4 "innganger
• 4 polet twist-lock utgangskontakter
- Ultralett vekt
- Individuelle signal pass 1/4" jack på hver kanal
- LED -belysning
- Standby, LED indikerer at strøm er tilstede

VENTILASJON: Det må være 30 cm klaring fra nærmeste brennbare overflate for riktig ventilasjon.

Pass på at luftventilene ikke er blokkert og at luften kan sirkulere uhindret gjennom enheten.

ADVARSEL: Endringer eller modifikasjoner som ikke er uttrykkelig godkjent av eller i samsvar med ansvarlig part, kan oppheve brukerens autorisasjon til bruk av utstyret.

MERK : Utstyret er testet og funnet å være i samsvar med grensene for et digital apparat i klasse A, i henhold til artikkel 15 i FCC-reglene. Disse grensene er utformet for å gi tilstrekkelig beskyttelse mot skadelig interferens i en hjemmeinstallasjon. Utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det føre til skadelig interferens på radiokommunikasjon.

Dette er imidlertid ingen garanti for at interferens kan oppstå i en enkelt installasjon. Hvis utstyret skulle forårsake interferens for radio-eller TV-mottak - kan fastslås ved å slå utstyret av og på - kan dette korrigeres med ett eller flere av følgende tiltak:

• Juster eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til et uttak på en annen kurs enn den mottakeren er koblet til.
• Kontakt forhandler og/eller en erfaren radio/TV-tekniker for hjelp

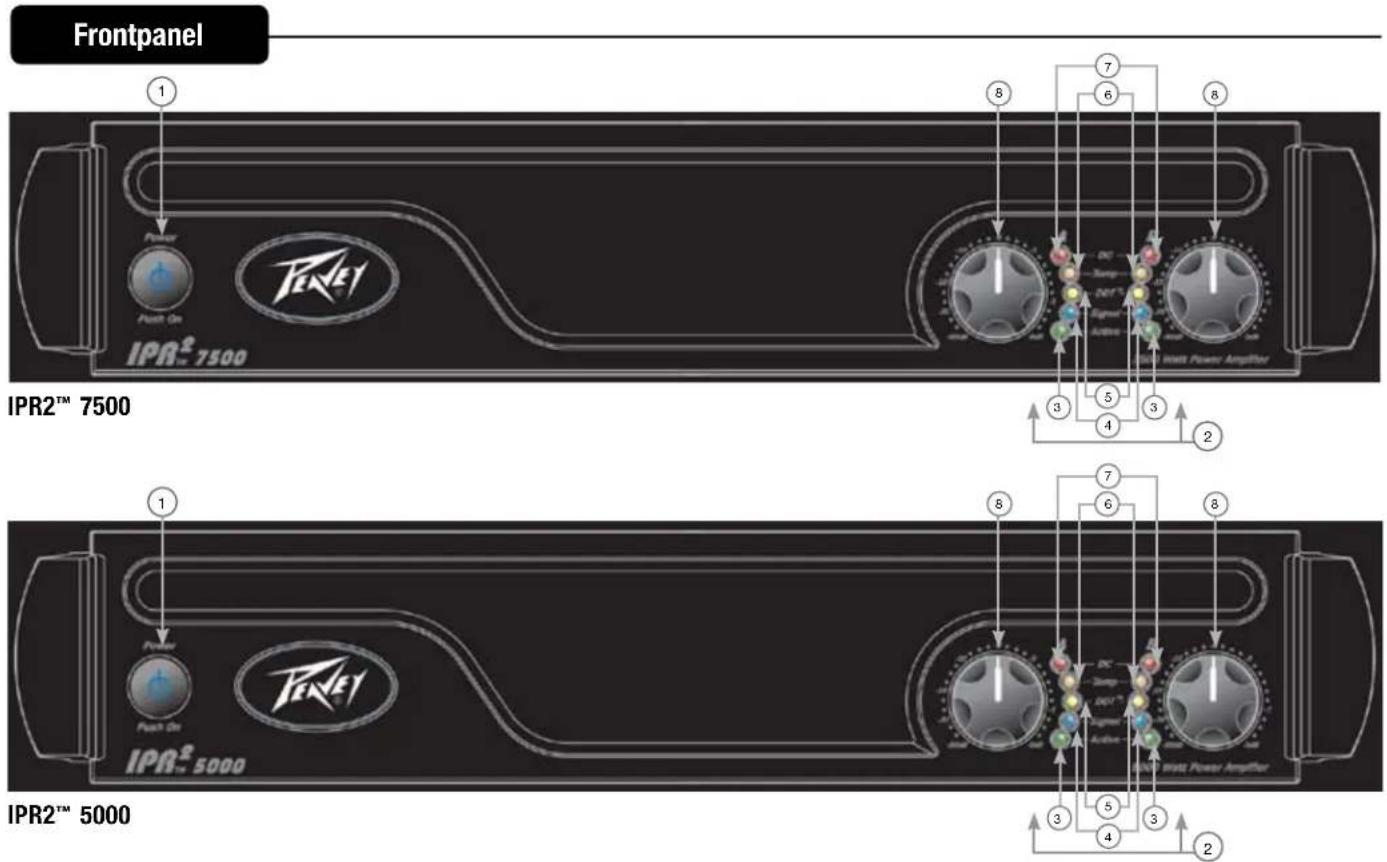

Frontpanel IPR2™ 7500 IPR2™ 5000 1 Power Push On FENET IPR²™ 7500 8 7 6 8 3 5 4 3 2 1 8 7 6 8 3 5 4 2 IPR2™ 5000

① AC STR∅MBRYTER

Denne knappen utløser releet som leverer strøm til forsterkeren. Denne enestående strømbryteren lyser svakt blått Når den er slått på, lyser den klart

2 SIGNALLAMPER

IPR2™ -forsterkeren har fem LED-signallamper per kanal på frontpanelet:AKTIVE, SIGNAL, DDT™, TEMP og DC (likestrøm). Disse LED-signallampene informerer brukeren om hver kanals driftsstatus og varsler om eventuelle unormale forhold.

③ ACTIVE LED

Active LED viser at kanalens utgang er lukket og at kanalen er operativ. Det lyser under normal drift og lyser selv om kanalen er i DDT™ gain reduction. Disse beskyttelsesfunksjonene lar utgangsreleet lukkes. Hvis Active LED slås av, er det ikke signal på utgangskontakten.

④ SIGNAL LED

Lyser när kanalen produserer et utgangssignal på 4 volt RMS eller mer (0,1 volt eller mer på inngangen, med 0 dB demping og standard x 40 spenningsforsterkning). Viser om signalet när frem til og blir forsterket av forsterkeren.

⑤ DDT™ (DISTORTION DETECTION TECHNIQUE) LED (TEKNIKK FOR OPPDAGELSE AV DEFORMERINGER)

Kanalens DDT LED vil lyse ved start av klipping. Blinker LED-ene hurtig og periodisk, er kanalen like ved klippeterskelen. Et jevnt, klart lys betyr at forsterkeren begrenser klippingen eller reduserer forsterkningen for å hindre at skadelige bølger når høyttalerne. Se avsnittet Distortion Detection Technique for mer informasjon. Ved førstegangs oppstart av DDT, vil LED lyse for å vise at reduksjons-kretsen er aktivert. Dette forhindrer plutselig signalutbrudd når høyttalerreleene er stengt.

⑥ TEMP LED

Hvis det mot formodning skulle oppstå en ustabil termisk tilstand, aktiveres forsterkerbeskyttelsen og forstyrrende kanal slås av. Temp LED vil fortsette å lyse inntil sikker driftstemperatur er kommet tilbake.

7 DC LED

I tilfelle unormale driftstilstander, har IPR innebygd forsterkerbeskyttelse. Ved forhold som normalt kan skade forsterkeren, vil DC LED lyse opp og forsterkeren vil automatisk prøve å starte på nytt for å rette på tilstanden. Hvis forsterkeren ikke går tilbake til normal driftsstatus, kontakt autorisert servicesenter.

⑧ INNGANGSDEMPERE

Hvis mulig stilles demperne i urviserretning helt ut for å beholde optimal høyde på systemet. Kontrollen til inngangsdemperne er plassert på frontpanelet (en for kanal A, en for kanal B), justerer forsterkningen for de respektive forsterkerkanalene i alle modi. Se spesifikasjonene på slutten av denne bruksanvisningen for standard spenningsforsterkning og informasjon om inngangsfølsomhet.

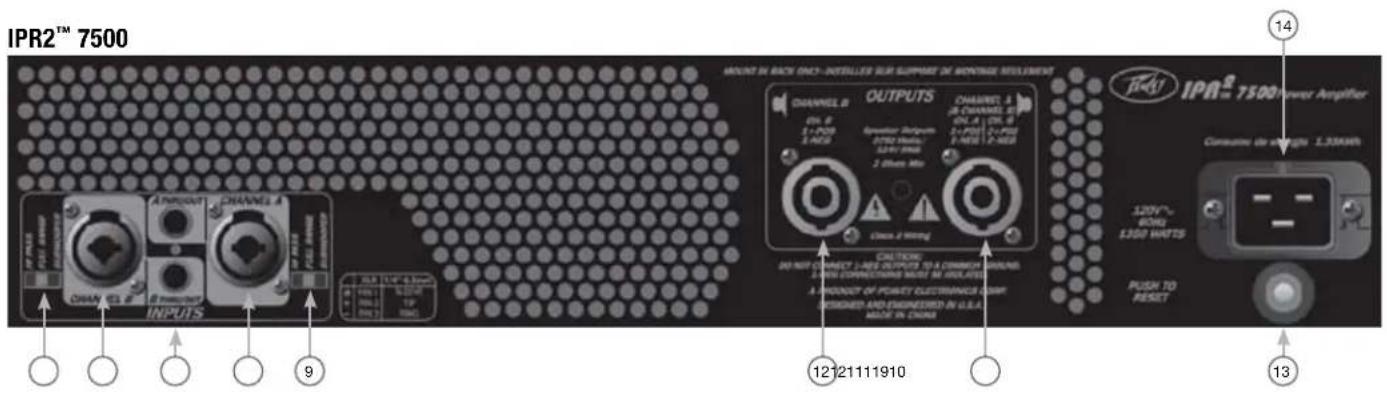

Panel bak

IPR2™ 7500 IMPORT TO BACK ON/O-INSTALLER SUB-SUPPORT OF CONTROL SETTLEMENT CHANNEL D ON: 6 3-PDS 3-ADC 6-ADC OUTPUTS CHANNEL: 8 2R CHANNEL: 1 ON:L A 10L B 3-PMS 2-PMS 2 GHz Max Circuit Inputs OUTPER MODE: 2 GHz Max Circuit 2 Wiring QUALIFICATION: DO NOT CONNECT 2-RES OUTPUTS TO A CHINCH SWITCH. 2-RES CORRECTING MUST BE INSTALLED A FUNCTION OF POWER ELECTRONICS LIGHT DESIGNED AND ENGINEERED IN U.S.A. MAKE IN CHINA 12/21111910 14 IPR2™ 7500 Power Amplifier Consumes die energics 1.33kWh 120V~ BON: 1300 WATTS PUSH TO RESET 13

⑨ KANALMODUSBRYTER:

HIGH PASS

Denne posisjonen brukes til å aktivere HIGH PASS-filter for tilsvarende kanal. Dette filteret begrenser frekvensene som sendes til tilknyttet forsterkerkanal til frekvenser over 100 Hz. Ved bruk av separate subwoofer-kabinetter, vil denne posisjonen angi kobling til kabinett med middels høye frekvenshøyttalere til kanalen tilknyttet HIGH PASS bryteren.

FULL RANGE

Som navnet sier, slipper bryterposisjonen Full Range alle frekvensene gjennom til forsterkeren. Brukes vanligvis när et full range høyttalerkabinett kobles til forsterkerens utgang.

SUBWOOFER

Denne posisjonen brukes til å aktivere LOW PASS-filter for tilsvarende kanal. Dette filteret begrenser frekvensene som sendes til tilknyttet forsterkerkanal til frekvenser under 100 Hz. Ved bruk av separate subwoofer-kabinetter, vil denne posisjonen angi kobling til kabinett med subwoofer-høyttalere til kanalen tilknyttet subwoofer-bryteren.

THRU/OUT JACKS

Denne 1/4" pluggen leverer parallelle utgangssignaler fra tilhørende kanal for patching til denne forsterkeren og/eller ekstra forsterkerinnganger.

CONNECTING INPUTS

Inngående tilkoblinger er gjort via 3-pin XLR (pin 2+) eller 6,3 mm plugg i kombinasjonskontaktene i panelet bak på forsterkeren. Inngangene er aktivt balansert.

CONNECTING OUTPUTS

Alle modellene har en kombinert 4 polet twist-lock utgangskontakt per kanal. Kanal A-utgangen lar CH EN 1+ Pos/ 1- Neg og kanal B 2+ Pos/ 2- Neg å bruke en enkel 4-leder høyttalerkabel.

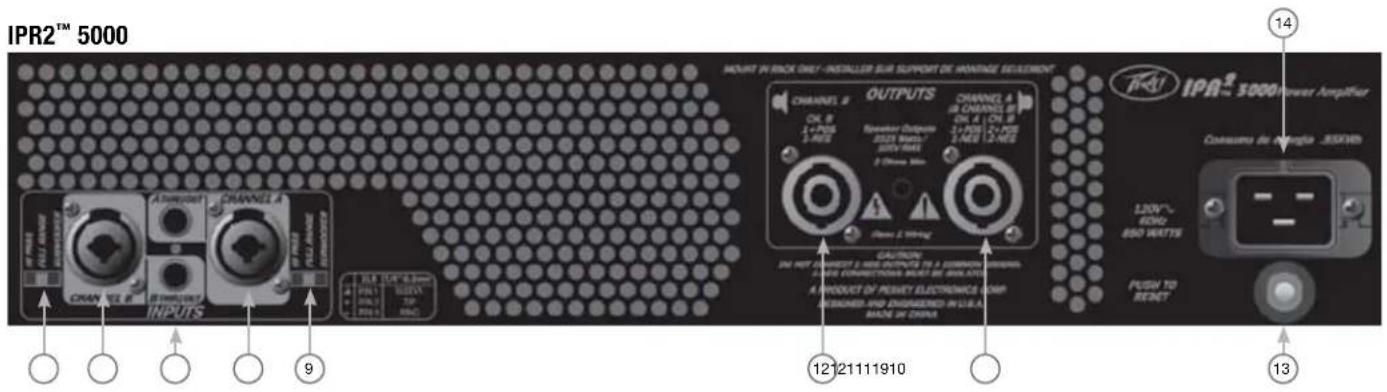

Panel bak

IPR2™ 5000 INPUT IN RICK ONLY - INSTALLER SUR SUPPORT DE VOLTAGE SELECTION CHANNEL 2 CK. B 1+40Hz CHANNEL 3 CK. A L CH. B 1+40Hz CHANNEL 4 CK. A L CH. B 1+40Hz CHANNEL 5 CK. A L CH. B 1+40Hz CHANNEL 6 CK. A L CH. B 1+40Hz CHANNEL 7 CK. A L CH. B 1+40Hz CHANNEL 8 CK. A L CH. B 1+40Hz CHANNEL 9 CK. A L CH. B 1+40Hz CHANNEL 10 CK. A L CH. B 1+40Hz CHANNEL 11 CK. A L CH. B 1+40Hz CHANNEL 12 CK. A L CH. B 1+40Hz CHANNEL 13 CK. A L CH. B 1+40Hz CHANNEL 14 IPR2™ 5000 Power Amplifier Cassava de Energia - JSSK1b L20V~ ECN2 850 WATTS PUSH TO RESET 12/21111910 13

Hvis det mot formodning skulle inntreffe driftsforhold som potensielt kan skade forsterkeren, kobles kretsbryteren ut. Etter kontroll av kabler og tilkoblinger, kan forsterkeren tilbakestilles. Hvis kretsbryteren kobles ut på nytt, kontakt et lokalt Peavey-autorisert servicesenter.

AC POWER INLET:

Dette er uttaket for en IEC-nettledning som gir AC-strøm til enheten. Koble nettledningen til denne kontakten for strøm til enheten. Skade på utstyret kan oppstå hvis feil nettspenning brukes. (Se nettspenningsmerket på enheten). 120VAC IPR2 ^™ -7500 har låseklemme til strømledningen.

Bryt aldri av jordpinnen på noe utstyr. Dette er for din sikkerhet. Hvis uttaket som brukes ikke er jordet, må egnet jordingsadapter brukes og den tredje tråden må jordes skikkelig. For å unngå støt eller brann, må forsterker og tilknyttet utstyr alltid være skikkelig jordet.

NOTE: FOR U.K. ONLY

Som navnet antyder, har alle IPR2™ 5000 og 7500 DSP avansert digital signalbehandling inkludert. DSP er designet for å være utrolig effektiv, men likevel svært enkel å bruke. Ved hjelp av unike og revolusjonerende avanserte bassforsterkingsprosesser, gir IPR2 DSP forsterkerne en dramatisk forbedret opplevelse av bassnivå i ethvert system ved bruk av en brøkdel av den effekten som ville vært nødvendig med enhver annen effektforsterker.

Før det sendes signal gjennom forsterkeren, er det svært viktig å påse at produktet er koblet til riktig AC nettspenning. Riktig spenning for forsterkeren står skrevet ved siden av IEC line (strøm)ledningen på baksiden av enheten. Hver produktfunksjon er nummerert. Se frontpanel-diagrammet i håndboken for å finne bestemte funksjoner ved siden av sitt nummer.

Les denne veiledningen nøye for din egen og forsterkerens sikkerhet.

IPR2™ 5000 / 7500 DSP-FUNKSJONER:

• DDT™-beskyttelse
  • Revolusjonerende IPR class D topologi
• Kombinerte XLR 1/4 "innganger
  • 4 polet twist-lock utgangskontakt
  • Lav vekt
• Individuelt signal pass-through 1/4" plugger på hver kanal
• LED -belysning
• DSP-basert høyttalerstyringsystem
  • 120 ms forsinkelse per kanal
• 4 bänd parametrisk equalizer per kanal
• Sikkerhetslås
• Justerbar overgang
• Justerbart fourth-order high-pass filter på hver kanal
• MAXX Bass®
• Horn EQ hver kanal
• Blå, bakgrunnsbelyst LCD-skjerm

ADVARSEL: SE OVER DSP-INSTILLINGENE F∅R DU SENDER SIGNAL TIL FORSTERKEREN. FEIL INNSTILLING KAN F∅RE TIL SKADE PÅ H∅YTALERKABINETTENE.

VENTILASJON: Det må være 30 cm klaring fra nærmeste brennbare overflate for riktig ventilasjon. Pass på at luftventilene ikke er blokkert og at luften kan sirkulere uhindret gjennom enheten.

ADVARSEL: Endringer eller modifikasjoner som ikke er uttrykkelig godkjent av eller i samsvar med ansvarlig part, kan oppheve brukerens autorisasjon til bruk av utstyret.

MERK: Utstyret er testet og funnet å være i samsvar med grensene for et digitalt apparat i klasse A, i henhold til artikkel 15 i FCC-reglene. Disse grensene er utformet for å gi tilstrekkelig beskyttelse mot skadelig interferens i en hjemmeinstallasjon. Utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det føre til skadelig interferens på radiokommunikasjon.

Dette er imidlertid ingen garanti for at interferens kan oppstå i en enkelt installasjon. Hvis utstyret skulle forårsake interferens for radio- eller TV-mottak - kan fastslås ved å slå utstyret av og på - kan dette korrigeres med ett eller flere av følgende tiltak:

• Juster eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til et uttak på en annen kurs enn den mottakeren er koblet til.
• Kontakt forhandler og/eller en erfaren radio/TV-tekniker for hjelp.

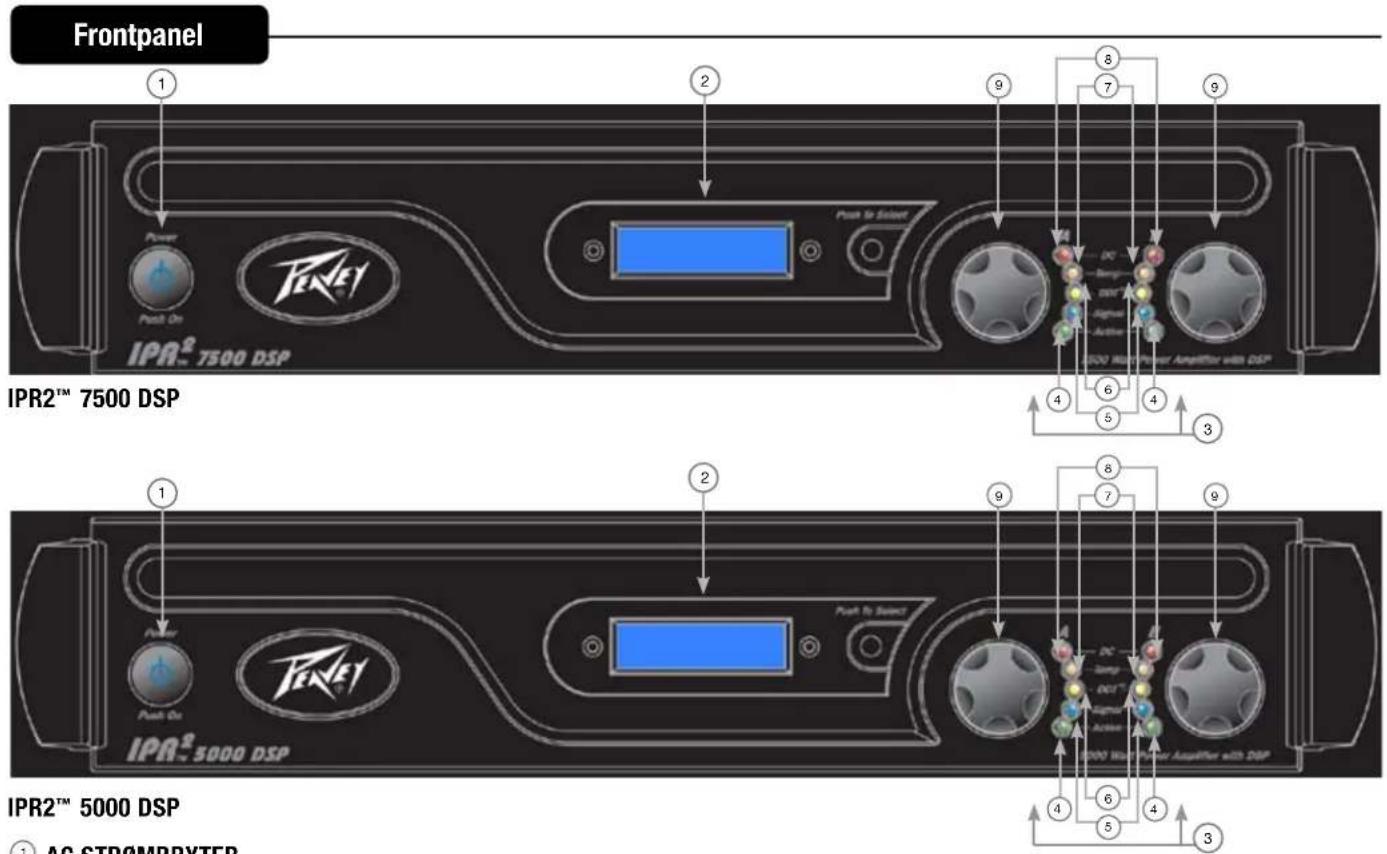

Frontpanel IPR2™ 7500 DSP IPR2™ 7500 DSP IPR2™ 5000 DSP ① AC STRÖMPRYTER

AC STR∅MBRYTER

Denne knappen utløser releet som leverer strøm til forsterkeren. Denne enestående strømbryteren lyser blått (sammen med Peaveys logo) i standby-modus og viser at forsterkeren er koblet til vekselstrømnettet, men er enda ikke slått på.

LCD-SKJERM

Blå, bakgrunnsbelyst LCD-skjerm

SIGNALLAMPER

IPR2™ -forsterkeren har fem LED-signallamper per kanal på frontpanelet: AKTIV, SIGNAL, DDT™, TEMP og DC (likestrøm). Disse LED-signallampene informerer brukeren om hver kanals driftsstatus og varsler om eventuelle unormale forhold.

ACTIVE LED

Active LED viser at kanalens utgang er lukket og at kanalen er operativ. Det lyser under normal drift og lyser selv om kanalen er i DDT™ gain reduction. Disse beskyttelsesfunksjonene lar utgangsreleet lukkes. Hvis Active LED slås av, er det ikke signal på utgangskontakten.

SIGNAL LED

Lyser när kanalen produserer et utgangssignal på 4 volt RMS eller mer (0,1 volt eller mer på inngangen, med 0 dB demping og standard x 40 spenningsforsterkning). Viser om signalet när frem til og blir forsterket av forsterkeren.

DDT™ (DISTORTION DETECTION TECHNIQUE) LED (TEKNIKK FOR OPPDAGELSE AV DEFORMERINGER)

Kanalens DDT LED vil lyse i begynnelsen av klipping. Blinker LED-ene hurtig og periodisk, er kanalen like ved klippeterskelen. Et jevnt, klart lys betyr at forsterkeren begrenser klippingen eller reduserer forsterkningen for å hindre at skadelige bølger når høyttalerne. Se avsnittet Distortion Detection Technique for mer informasjon. Ved førstegangs oppstart av DDT, vil LED lyse for å vise at reduksjons-kretsen er aktivert. Dette forhindrer plutselig signalutbrudd når høyttalerreleene er stengt.

TEMP LED

Hvis det mot formodning skulle oppstå en ustabil termisk tilstand, aktiveres forsterkerbeskyttelsen og forstyrrende kanal slås av. Temp LED vil fortsette å lyse inntil sikker driftstemperatur er kommet tilbake.

DC LED

I tilfelle unormale driftstilstander, har IPR innebygd forsterkerbeskyttelse. Ved forhold som normalt kan skade forsterkeren, vil DC LED lyse opp og forsterkeren vil automatisk forsøke å starte på nytt for å rette på tilstanden. Hvis forsterkeren ikke går tilbake til normal driftsstatus, kontakt autorisert servicesenter.

INNGANGSDEMPERE

Hvis mulig stilles demperne i urviserretning helt ut for å beholde optimal høyde på systemet. Kontrollen til inngangsdemperne er plassert på frontpanelet (en for kanal A, en for kanal B), justerer forsterkningen for de respektive forsterkerkanalene i alle modi. Se spesifikasjonene på slutten av denne bruksanvisningen for standard spenningsforsterkning og informasjon om inngangsfølsomhet.

Frontpanel

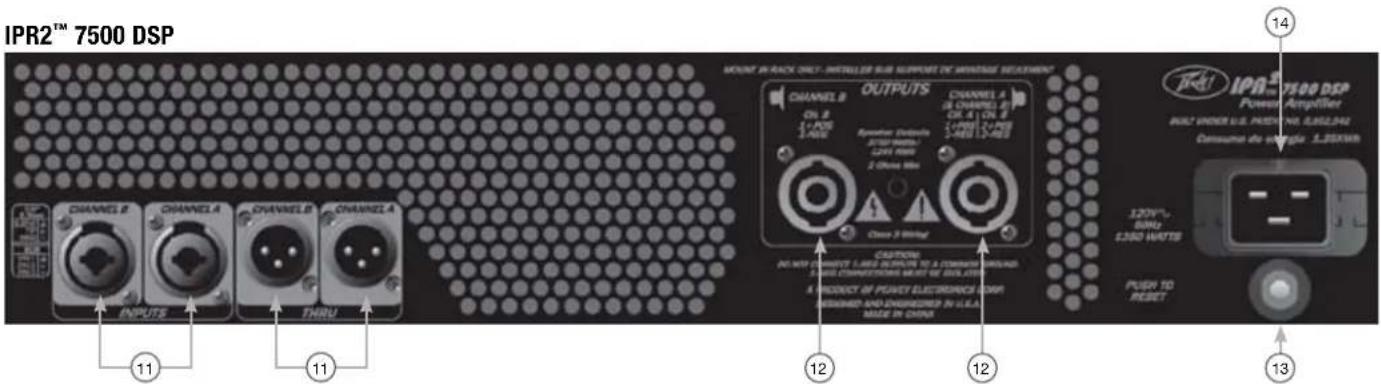

IPR2™ 7500 DSP MOUNT IN RACK ONLY - INSTALLER SUB SUPPORT OF MOUNTING SELECTION CHANNEL B ON. B 1.4 GHz 1.4 GHz CHANNEL A ON. B 1.4 GHz CHANNEL B ON. B 1.4 GHz CHANNEL A OUTPUTS CHANNEL A 16 CHANNEL A ON. B 1.4 GHz CHANNEL B ON. B 1.4 GHz CHANNEL A Transmission Detector 3.5V/100 MHz 5.2V/100 MHz 2 GHz Min Class 3 Wires CAUTIONS IN WTR CONNECT TO LARES DOWN TO A COMPRESSION ROUND A ELECTR CONNECTIONS MUST BE USED. A PRODUCT OF POWER ELECTRONICS ON: MINIMUM AND ENCLOSED BY U.S.A. MADE IN CHINA TKE! IPR2™ 7500 DSP Power Amplifier MULT UNDER U.S. POWER NO. 2,852,942 Consumes the voltage: 1.200Wh 120V~ BUNO £280 WATTS PUSY TO RESET 11 11 12 12 13 14

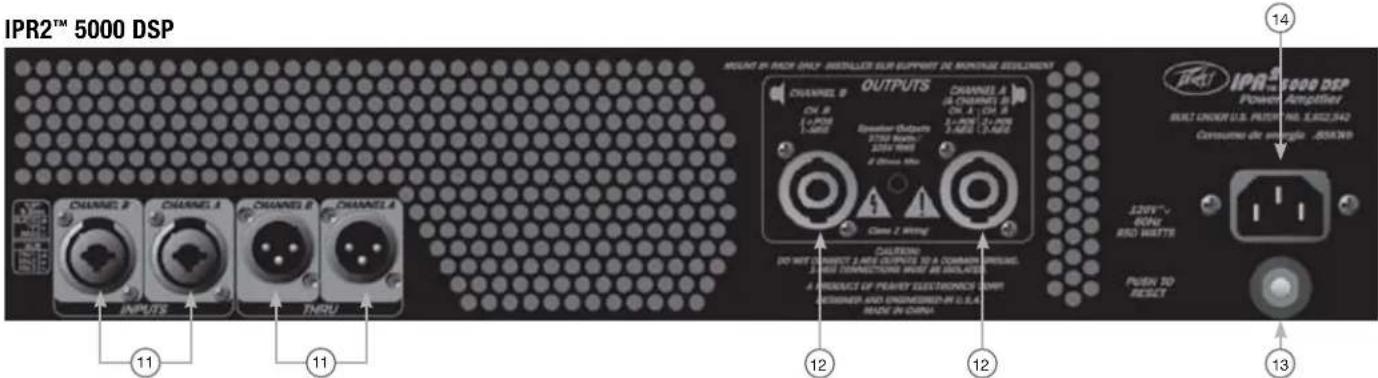

IPR2™ 5000 DSP MOUNT IN PACK ONLY INSTALLER SLR SUPPIES DE MANUALS SEILLMENT CHANNEL B CN: B 1+PSB 2+PSB 3+PSB 4+PSB 5+PSB CHANNEL A CN: A 2+PSB 3+PSB 4+PSB CHANNEL B CN: B 2+PSB 3+PSB CHANNEL C CN: C 2+PSB 3+PSB CHANNEL D CN: D 2+PSB 3+PSB CHANNEL E CN: E 2+PSB 3+PSB CHANNEL F CN: F 2+PSB 3+PSB CHANNEL G CN: G 2+PSB 3+PSB CHANNEL H CN: H 2+PSB 3+PSB CHANNEL I CN: I 2+PSB 3+PSB CHANNEL J CN: J 2+PSB 3+PSB CHANNEL K CN: K 2+PSB 3+PSB CHANNEL L CN: L 2+PSB 3+PSB CHANNEL M CN: M 2+PSB 3+PSB CHANNEL N CN: N 2+PSB 3+PSB CHANNEL O CN: O 2+PSB 3+PSB CHANNEL P CN: P 2+PSB 3+PSB CHANNEL Q CN: Q 2+PSB 3+PSB CHANNEL R CN: R 2+PSB 3+PSB CHANNEL S CN: S 2+PSB 3+PSB CHANNEL T CN: T 2+PSB 3+PSB CHANNEL U CN: U 2+PSB 3+PSB CHANNEL V CN: V 2+PSB 3+PSB CHANNEL W CN: W 2+PSB 3+PSB CHANNEL X CN: X 2+PSB 3+PSB CHANNEL Y CN: Y 2+PSB 3+PSB CHANNEL Z CN: Z 2+PSB 3+PSB CHANNEL W1 CN: W1 2+PSB 3+PSB CHANNEL X2 CN: X2 2+PSB 3+PSB CHANNEL Y2 CN: Y2 2+PSB 3+PSB CHANNEL Z3 CN: Z3 2+PSB 3+PSB CHANNEL Y4 CN: Y4 2+PSB 3+PSB CHANNEL Z5 CN: Z5 2+PSB 3+PSB CHANNEL Z6 CN: Z6 2+PSB 3+PSB CHANNEL Z7 CN: Z7 2+PSB 3+PSB CHANNEL Z8 CN: Z8 2+PSB 3+PSB CHANNEL Z9 CN: Z9 2+PSB 3+PSB CHANNEL Z10 CN: Z10

⑩ CONNECTING INPUTS

Inngående tilkoblinger er gjort via 3-pin XLR (pin 2+) eller 6,3 mm plugg i kombinasjonskontaktene i panelet bak på forsterkeren. Inngangene er aktivt balansert. Inngangens overbelastningspunkt er høyt nok til å akseptere maksimalt effektnivå på praktisk talt enhver signalkilde.

11 THRU/OUT JACKS

Denne XLR-pluggen leverer parallelle utgangssignaler fra tilhørende kanal for patching til denne forsterkeren og/eller ekstra forsterkerinnganger. Thru/Out jack påvirkes av posisjonen til tilhørende kanalmodusbryter. Denne XLR-pluggen gir også en ubalansert tip/sleeve) utgang for patching med enkelt-leder skjermet kabel.

12 CONNECTING OUTPUTS

Alle modellene har en kombinert 4 polet twist-lock utgangskontakt per kanal. Kanal A-utgangen lar CH EN 1+ Pos/1-Negogkanal B 2+ Pos/2-Neg bruke en enkel 4-leder høyttalerkabel.

13 CIRCUIT BREAKER

Hvis det mot formodning skulle inntreffe driftsforhold som potensielt kan skade forsterkeren, kobles kretsbryteren ut. Etter kontroll av kabler og tilkoblinger, kan forsterkeren tilbakestilles. Hvis kretsbryteren kobles ut på nytt, kontakt et lokalt Peavey-autorisert servicesenter.

14 AC POWER INLET:

Dette er uttaket for en IEC-nettledning som gir AC-strøm til enheten. Koble nettledningen til denne kontakten for strøm til enheten. Skade på utstyret kan oppstå hvis feil nettspenning brukes. (Se nettspenningsmerket på enheten).

Bryt aldri av jordpinnen på noe utstyr. Dette er for din sikkerhet. Hvis uttaket som brukes ikke er jordet, må egnet jordingsadapter brukes og den tredje tråden må jordes skikkelig. For å unngå støt eller brann, må forsterker og tilknyttet utstyr alltid være skikkelig jordet.

NOTE: FOR U.K. ONLY

Straks IPR-skjermen vises, kan DSP-prosessoren justeres. Trykk på omkoderen for å komme til hovedmenyen.

Knappen til høyre på displayet brukes til navigasjon og kontroll av DSP-funksjonene. Kanal A- og B-kontrollene til venstre på displayet er dedikert justering av input gain for hver kanal. Ved å vri på knappen til høyre på displayet kan du bla gjennom Main Menu valgene. I hovedmenyen kan du i tillegg til valg av prosess for redigering, også få rask oversikt over hvilke prosesser som er aktivert.

Fra venstre mot høyre er menyvalgene: Input Mode, Volume, Crossover/Band-Pass Filters, Equalization, Delay, Limiting, Memory og Lock.

For å velge et element på Main Menu, roteres markøren til ønsket valg Trykk omkoderen for å gå til Sub Menu og justeringsskjermen for denne prosessfunksjonen. Når du går inn i en prosessfunksjon i Sub Menu, vises markøren i øverste venstre hjørne på skjermen så du kan bla gjennomSub Menu-skjermene. For å redigere en parameter, trykk på omkoderen for å flytte markøren til ønsket parameter på skjermen. Dreies omkoderen, justeres denne parameteren. For å bla til en annen skjerm, trykk på omkoderen til markøren er tilbake til øverste venstre hjørne av skjermen. Du kan nå bla gjennom undermeny-skjermene.

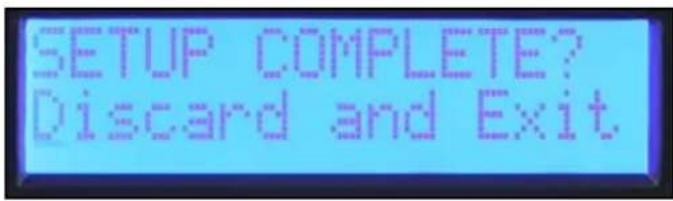

For å tilbakestille DSP og forkaste endringer, velg "Discard and Exit" fra undermenyen for å slette endringene som ble gjort i undermenyen.

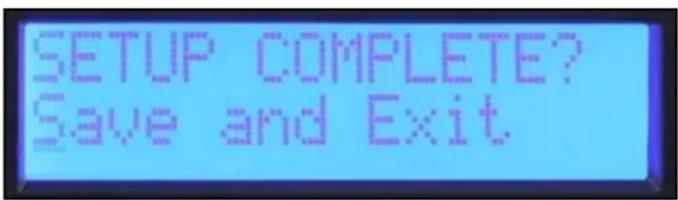

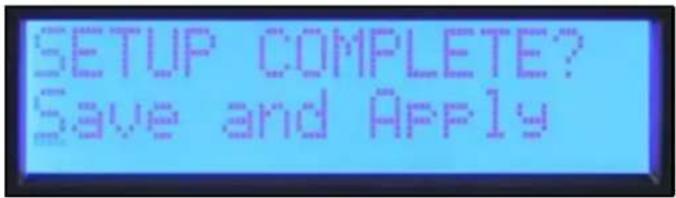

Den siste skjermen i de fleste prosess-undermenyene er "Save and Exit." Trykk på omkoderen i denne skjermen for å lagre endringene og gå tilbake til hovedmenyen.

Merk: Justeringer som er gjort, blir ikke lagret før "Save and Exit" er valgt og du er tilbake til hovedmenyen. Slås forsterkeren av mens du redigerer i en undermeny, gir det samme resultat som "Discard and Exit."

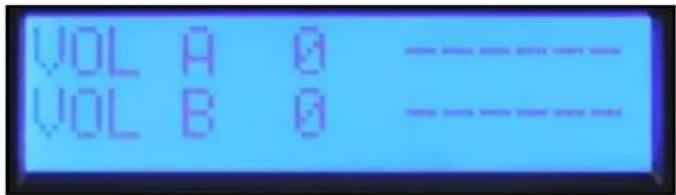

Volum

Volume

Nåværende gain-innstillinger er alltid tilgjengelige i hovedmenyen. De dedikerte omkoderne på frontpanelet brukes til justering av A- og B-kanalene i stereo- og mono-modus. Hvis inngangsmodus er satt til Bridge, er kontrollen til kanal B ikke aktiv og volumdisplayet viser "na."

VOL A 0 ---- VOL B 0 ----

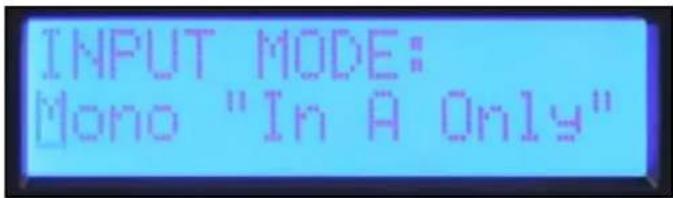

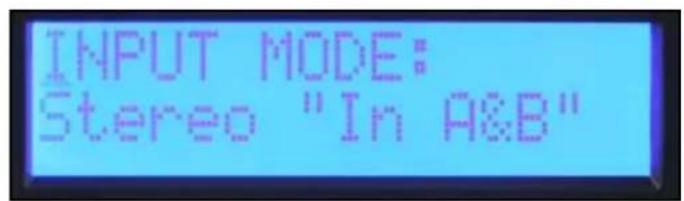

Mode

Stereo: Inngang A og B går til utgang A og B.

Mono: Inngang A driver både utgang A og B.

Ulikt andre funksjons Sub Menus, endres ikke inngangsmodus før du velger "Save and Apply" og går tilbake til Main Menu.

Delefiltre, Band-Pass-filtre og polaritet

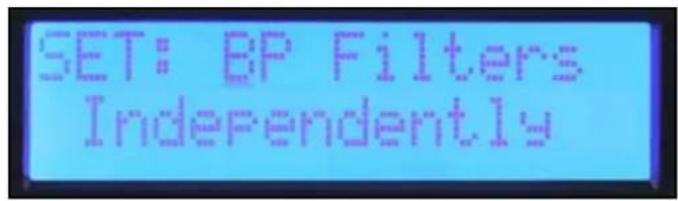

Når du går inn i "XOVER" Sub Menufår du tre alternativer for hvordan band-pass-filtrene kan stilles inn. Når still inn "BP Filters Independently" er valgt, stilles Channel A og B high-pass og low-pass filters inn individuelt.

Hvis forsterkeren skal brukes i et stereosystem der begge kanalene stilles likt, velg "Channel B=A" og begge kanalene stilles inn samtidig. Innstilling av filtre for Channel A stiller også inn Channel B.

Set: X-Over Freq A Lows B Highs

Opprettes delefilter mellom forsterkerens kanaler, velg "X-over Freq A Lows B Highs" og delefrekvens og filtertype kan stilles inn med et sett kontroller. Angitt av delefilterskjermen, High-pass og Low-pass skjermene.

BW-12 dB Butterworth filter med 12 dB per oktav stigning. -3dB på hjørnefrekvens. Butterworth filters har flat frekvensrespons i pass-band.

BW-18 dB Butterworth filter med 18 dB per oktav stigning. -3dB på hjørnefrekvens. Butterworth filters har flat frekvensrespons i pass-band.

BW-24 dB Butterworth filter med 24 dB per oktav stigning. -3dB på hjørnefrekvens. Butterworth filters har flat frekvensrespons i pass-band.

LR-24 dB Linkwitz-Riley Filter med 24 dB per oktav stigning. -6dB på hjørnefrekvens. LR filters kombinerer en flat respons på hjørnefrekvensen.

Det er generelt en god idé å bruke et high-pass-filter for alle høyttalerne.

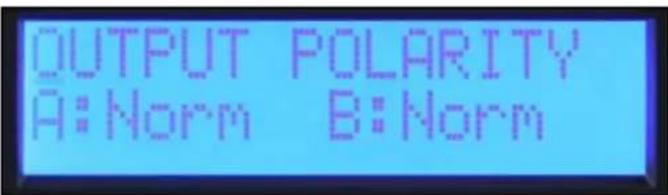

Utgangspolaritet

Output polarity kan speilvendes på hver kanal. Velg Normal eller Invert i polaritetsskjermen. Opprettes delefilter med 12 dB per oktav filtre, må sannsynligvis utgangssignal med høy frekvens speilvendes for å opprettholde riktig faserelasjon på delefilterfrekvensen. Midlertidig speilvending av polaritet for en kanal i et flerveis-system kan også være til hjelp ved innstilling av forsinkelse for driverjustering. Du kan justere forsinkelsen med kansellering på delefilterfrekvensen. Husk å bytte polaritet tilbake til Normal når du er ferdig.

For retur til Main Menu, velg Discard og Exit eller Save og Exit.

Equalization

IPR2™ DSP gir fem bånd Parametrisk EQ, Waves® Maxx Bass® forbedring og horn EQ på hver kanal.

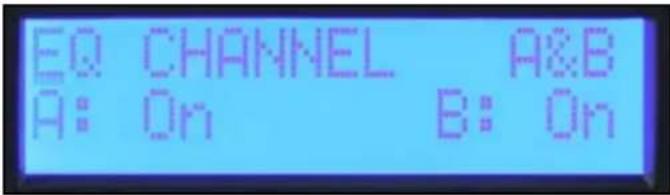

Bypass

Den første skjermen i EQ-undermenyen, er forbikoblingsskjermen. Kanalene kan kobles forbi uavhengig eller både A&B kan kobles forbi sammen. Trykk omkoderen til markøren er under ønsket parameter for å endre og roter omkoderen for å endre forbikoblingsmodus. Trykk på markøren for å komme tilbake til øverste venstre hjørne når du er ferdig så du kan bla til andre skjermer.

Set Channel EQ

Den første skjermen i EQ Sub Menu er forbikoblingsskjermen. Kanalene kan kobles forbi uavhengig eller bådeA&Bkan kobles forbi sammen. Trykk omkoderen til markøren er under ønsket parameter for å endre og roter omkoderen for å endre forbikoblingsmodus. Trykk på markøren for å komme tilbake til øverste venstre hjørne når du er ferdig så du kan bla til andre skjermer.

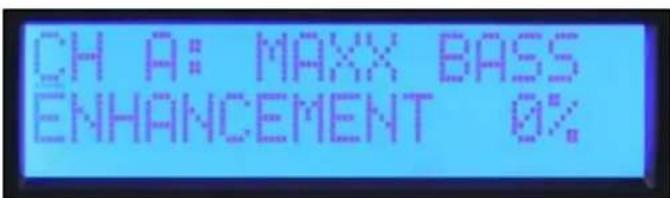

MaxxBass®

MaxxBass® forbedringssystemet samhandler med high-pass-filteret til hver kanal for å produsere bassenergi i et frekvensområde høyttaleren kan håndtere. Jo høyere MaxxBass® -nummer, jo mer blir bassen forbedret.

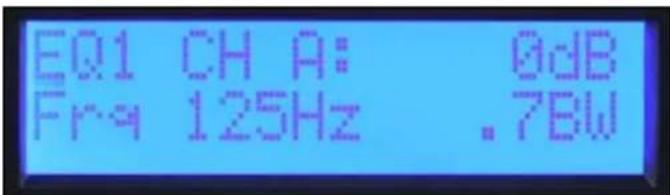

Parametric EQ

EQ1 CH A: 0dB Fr9 125Hz .7BW

Det er fem bånd parametric EQ for hver kanal. Frekvensen kan stilles inn 1/12 oktav frekvenstrinn. Filterets båndbredde stilles inn og vises i oktaver. Nivået kan justeres over et område på + /- 15 dB. Trykk på omkoderen for å velge ønsket parameter for justering. Returner markøren til øvre venstre hjørne når du er ferdig for å bla til andre skjermer.

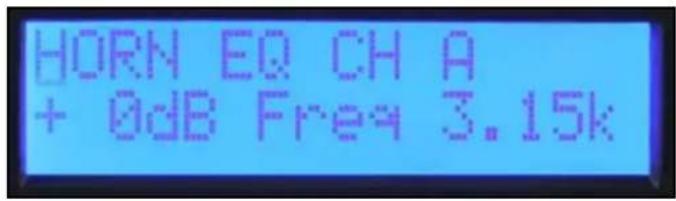

Horn EQ

Horn EQ gir et 6 dB per oktav høyt frekvens-boost som ofte kreves for høyfrekvenshorn. Frekvenskontrollen stiller inn lavt frekvenshjørne på filteret.

For retur til Main Menu, velg Discard og Exit eller Save og Exit.

HORN EQ CH A + 0dB Freq 3.15k

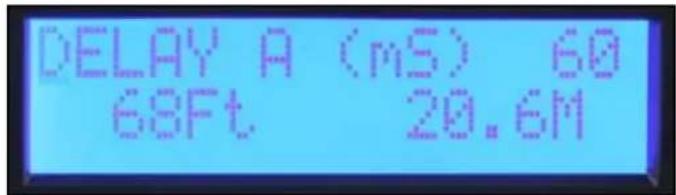

Delay

Delay kan brukes til å justere drivere i en høyttaler eller til å forsinke ekstra høyttalere som f.eks. er installert under en balkong. En kort forsinkelse kan også brukes til å forsinke hovedhøyttalerne for å justere de med trommer eller bassgitar. Totalt 125 ms forsinkelse er tilgjengelig for hver kanal. 5 ms forsinkelse er tilgjengelig i trinn på 41,67 μs for driverjustering. 120 ms er tilgjengelig i trinn på 1 ms for systemjustering. Forsinkelsene kan stilles inn uavhengig slik at driverjusteringens forskyvning kan vedlikeholdes når systemjusteringens forsinkelse er justert.

Den første skjermen i forsinkelse Sub Menu lar brukeren bestemme om forsinkelsene skal settes uavhengig eller B=A. Valget gjelder kun trinn med 1 ms systemforsinkelse, driverjusteringens forsinkelser kan angis uavhengig. IPR2 ^™ -forsterkerne viser ekvivalent forsinkelsesavstand i meter og fot i systemforsinkelsen og centimeter eller tommer i driverforsinkelsen.

DELAY A (mS) 60 68Ft 20.6M

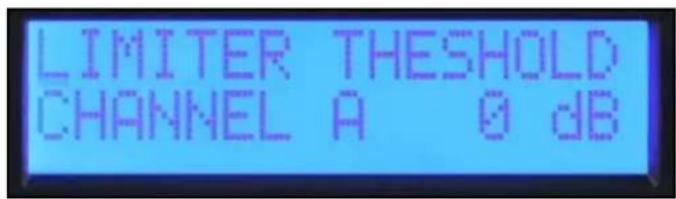

IPR2 DSP har begrensere på hver kanal. Disse begrenser signalnivået til inngangen for effektforsterkerens fase. Terskelgrensen starter på null og er justert i -1 dB trinn, reduserer maksimal effekt. Vær oppmerksom på atIPR2 DSP fungerer på samme måte som de fleste andre forsterkere i at deres maksimale ytelse avhenger av nettspenning og inngangsimpedans. Avhengig av belastning, må kanskje begrenseren reduseres opp til 3 dB før ytelsen reduseres.

IPR2 har fire lagringsplasser der innstillingene kan lagres og hentes frem igjen. Hver plass har et navn med seks tegn for å identifisere filen. Navnet på den aktive forhåndsinnstillingen vises også i "Main Menu Memory" skjermen.

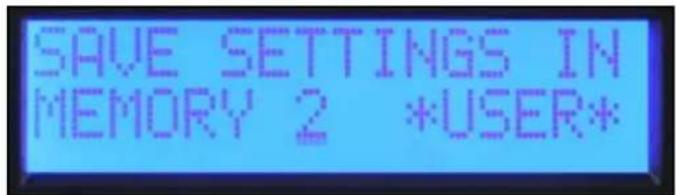

Saving Settings

I undermenyen "Memory Operation", velg "Save Settings."

Velg en av de fire forhåndsinnstilte plassene.

Rediger navnet ved å rotere markøren for å velge tegn og trykk på omkoderen for å gå til neste posisjon. Fortsett til ferdig. For å beholde det samme navnet, trykk på omkoderen seks ganger for å gå gjennom navnredigeringsskjermen.

Når lagret posisjon og forhåndsinnstilt navn er valg, får du et ja/ nei alternativ for å fullføre lagringen.

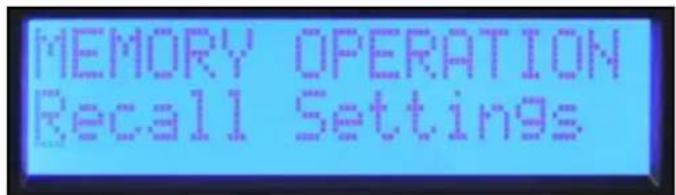

Velg forhåndsinnstilt nummer som skal hentes eller fabrikkinnstillinger for å hente nøytral status. Akkurat som for funksjonen lagre, gis alternativet avslutte uten å fullføre alternativet hent.

MEMORY OPERATION Recall Settings

Lock

Sikkerhetssperrefunksjonen på IPR2 ^™ DSP lar utvalgte kontroller være låst for å hindre uautorisert justering. Passord med fire tegn må angis når sperren er aktivert. Passordet må angis hver gang man går inn i en undermeny for å få midlertidig tilgang til redigeringsfunksjonene. Sperren kobles inn hver gang du kommer tilbake til hovedmenyen eller slår av enheten. All redigering er sperret når strømmen er slått av.

Merk: Noter passordet Kontakt kundeservice hvis passordet er mistet eller forlagt.

IPR2 forsterkerne har tre forskjellige sperremodi:

Av Alle innstillingene kan justeres uten å angi passord.

Alle unntatt volum Et passord må angis for å redigere alle undermenyene unntatt volum.

Alle med volum Et passord må angis for å redigere alle undermenyene inkludert volum.

IPR2™ 7500 Spesifikasjoner

Watt (nominell) 2 kanaler x 2 ohm 4750 watt 20 ms repeterende brudd / 3750 watt 1 % THD, drift begge kanaler ved 1kHz.

Watt (nominell) 2 kanaler x 4 ohm 2800 watt 20 ms repeterende burst / 2450 watt 1 % THD / 2020 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Watt (nominell) 2 kanaler x 8 ohm 1550 watt 20 ms repeterende brudd / 1425 watt 1 % THD / 1200 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Minimum impedans 2 ohm

Maksimal RMS spenningsvariasjon 124 volt

Frekvensrespons 20Hz - 25kHz; +0dB, -3dB

20 Hz - 20 kHz 2 kanaler x 2 ohm <0,5 % ved 3280 watt 20 Hz til 4 kHz, synker til 3000 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 4 ohm <0,15 % ved 2000 watt 20 Hz til 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 8 ohm <0,15 % ved 1200 watt 20 Hz til 20 kHz, drift begge kanaler.

Input CMRR > - 75dB ved 1 kHz.

Spenningsforsterkning x 40 (+32 dB)

Delefilter 100 Hz byttbar 2. high pass og 3. low pass per kanal.

Krysstale > -85 dB ved 1 kHz ved1000 watt effekt ved 8 ohm.

Summing og støy > -106DB, "A" vektet referert til nominell effekt ved 4 ohm.

Stigehastighet > 12 V/ps

Dempningsfaktor (8 ohm) > 200:1 ved 20 Hz - 1 kHz ved 8 ohm

Inngangsfølsomhet 2,25 volt +/- 3 % for 1 kHz 4 ohm nominell effekt, 2,195 volt +/- 3 % for 1 kHz 2 ohm nominell effekt

Inngangsimpedans 20 kilohm balansert og 10 kilohm ubalansert.

Strømforbruk ved 1/8 i VA (watt) 2210 (1440) ved 2 ohm, 1550 (950) ved 4 ohm, 982 (560) ved 8 ohm

Strømforbruk ved 1/3 i VA (watt) 4260 (3150) ved 2 ohm, 3120 (2160) ved 4 ohm, 1890 (1200) ved 8 ohm

Forbruk uten belastning 250 VA, 120 watt.

Kjøling 3 temperaturavhengige vifter med variabel hastighet.

Kontroller 2 dempere frontpanel, bryter for valg av delefilter, HPF, Normal og LPF

Signallamper LED Fem LED-signallamper per kanal: Aktiv, Signal, DDT, Temperatur og DC

Beskyttelse Termisk, DC, subsonisk, feilbelastning, under- og overspenning.

Kontakter Innganger: Dobbel kombinert 1/4" XLR, Utganger: Dobbel 1/4" thru, en 2-pin og en 4 polet twist-lock-kontakt

Konstruksjon 0.062 "tykt aluminiumskabinett

Dimensjoner 3,5"x19"x 17" bak frontpanel + 0.6" til håndtak

Nettovekt 6,61 kg (146 lbs ^* ).

Bruttovekt 8,34 kg (18,4 lbs).

Nominell effektmåling utført med BW: 20 Hz til 22 kHz. Alle effektmålingene utført ved 120 VAC eller 240 VAC.

2 ohm stabil sinuskurve, effekt begrenset av kretsbryter.

*Nettovekt er vekt uten strømledning.

IPR2™ 5000 Spesifikasjoner

Watt (nominell) 2 kanaler x 2 ohm 3230 watt 20 ms repeterende brudd / 2530 watt 1 % THD drift begge kanaler ved 1 kHz.

Watt (nominell) 2 kanaler x 4 ohm 1985 watt 20 ms repeterende brudd / 1700 watt 1 % THD / 1470 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Watt (nominell) 2 kanaler x 8 ohm 1175 watt 20 ms repeterende brudd / 1025 watt 1 % THD / 880 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Minimum inngangsimpedans 2 ohm

Maksimal RMS spenningsvariasjon 105 volt

Frekvensrespons 20 Hz - 22 kHz; +/- 0,5 dB ved 1 watt.

20 Hz - 20 kHz 2 kanaler x 2 ohm <0,5 % ved 2250 watt 20 Hz til 4 kHz, synker til 1640 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 4 ohm <0,15% ved 1400 watt 20 Hz til 10kHz, synker til 1350 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 8 ohm <0,15 % ved 860 watt 20 Hz til 4kHz, øker til 1000 watt ved 20 kHz, drift begge kanaler.

Inngang CMRR > - 75dB ved 1 kHz.

Spenningsforsterkning x 40 (+32 dB)

Delefilter 100 Hz byttbar 2. high pass og 3. low pass per kanal.

Krysstale > -60 dB ved 1 kHz ved 700 watt effekt ved 8 ohm.

Summing og støy > -105 dB, "A" vektet referert til nominell effekt ved 4 ohm.

Stigehastighet > 12 V/ps

Dempningsfaktor (8 ohm) > 210:1 ved 20 Hz - 1 kHz ved ohm

Inngangsfølsomhet 1,95 volt +/- 3 % for 1 kHz 4 ohm nominell effekt, 1,83 volt +/- 3 % for 1 kHz 2 ohm nominell effekt

Inngangsimpedans 20 kilohm balansert og 10 kilohm ubalansert.

Strømforbruk ved 1/8 i VA (watt) 1435 (890) ved 2 ohm, 920 (525) ved 4 ohm, 625 (335) ved 8 ohm

Strømforbruk ved 1/3 i VA (watt) 3050 (2155) ved 2 ohm, 1880 (1200) ved 4 ohm, 1200 (715) ved 8 ohm

Forbruk uten belastning 195 VA, 90 watt.

Kjøling 3 temperaturavhengige vifter med variabel hastighet.

Kontroller 2 dempere frontpanel, bryter for valg av delefilter, HPF, Normal og LPF

Signallamper LED Fem LED-signallamper per kanal: Aktiv, Signal, DDT, Temperatur og DC

Beskyttelse Termisk, DC, subsonisk, feilbelastning, under- og overspenning.

Kontakter Innganger: Dobbel kombinert 1/4" XLR, Utganger: Dobbel 1/4" thru, en 2-pin og en 4 polet twist-lock-kontakt

Konstruksjon 0.062 "tykt aluminiumskabinett

Dimensjoner 3,5"x19"x 17" bak frontpanel + 0.6" til håndtak

Nettovekt 6,2 kg (13,6 lbs*).

Bruttovekt 7,9 kg (17,4 lbs*).

Nominell effektmåling utført med BW: 20 Hz til 22 kHz. Alle effektmålingene utført ved 120 VAC eller 240 VAC.

2 ohm stabil sinuskurve, effekt begrenset av kretsbryter.

*Nettovekt er vekt uten strømledning.

IPR2 7500 DSP Spesifikasjoner

Watt (nominell) 2 kanaler x 2 ohm	4750 watt 20 ms repeterende brudd / 3750 watt 1 % THD drift begge kanaler ved 1 kHz.
Watt (nominell) 2 kanaler x 4 ohm	2800 watt 20 ms repeterende brudd / 2450 watt 1 % THD / 2020 watt 0,15 % THD, drift begge kanaler ved 1 kHz.
Watt (nominell) 2 kanaler x 8 ohm	1550 watt 20 ms repeterende brudd / 1425 watt 1 % THD / 1200 watt 0,15 % THD, drift begge kanaler ved 1 kHz.
Minimum impedans 2 ohm

Maksimal RMS spenningsvariasjon 124 volt

Frekvensrespons 20Hz - 25kHz; +0dB, -3dB

20 Hz - 20 kHz 2 kanaler x 2 ohm <0,5 % ved 3280 watt 20 Hz til 4 kHz, synker til 3000 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 4 ohm <0,15 % ved 2000 watt 20 Hz til 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 8 ohm <0,15 % ved 1200 watt 20 Hz til 20 kHz, drift begge kanaler.

Inngang CMRR > - 75dB ved 1 kHz.

Spenningsforsterkning x 70 (+37 dB)

Delefilter Justerbare high pass- og low pass-filtre per kanal. Filtertyper: 12 dB/oktav 2. orden, 18 dB/oktav 3. orden, 24 dB/oktav 4. orden, Butterworth og 24 dB/oktav 4. orden Linkwitz-Riley

Krysstale > -60 dB ved 1 kHz ved 1000 watt effekt ved 8 ohm.

Summing og støy > -95 dB, "A" vektet referert til nominell effekt ved 4 ohm.

Stigehastighet > 12 V/ps

Dempningsfaktor (8 ohm) > 200:1 ved 20 Hz - 1 kHz ved 8 ohm

Inngangsfølsomhet 1,290 volt +/- 3 % for 1 kHz 4 ohm nominell effekt, 1,240 volt +/- 3 % for 1 kHz 2 ohm nominell effekt

Inngangsimpedans 12 kilohm balansert og 10 kilohm ubalansert.

Strømforbruk ved 1/8 i VA (watt) 2210 (1440) ved 2 ohm, 1550 (950) ved 4 ohm, 982 (560) ved 8 ohm

Strømforbruk ved 1/3 i VA (watt) 4260 (3150) ved 2 ohm, 3120 (2160) ved 4 ohm, 1890 (1200) ved 8 ohm

Forbruk uten belastning 250 VA, 120 watt.

Kjøling 3 temperaturavhengige vifter med variabel hastighet.

Kontroller 2 dempere frontpanel, trykk-knapp navigert omkoder for navigering gjennom menyene på LCD-skjerm for inngangsmodus, parametrisk EQ, delefilter H. P. F. Normal, L. P. F. m.m.

Signallamper LED Fem LED-signallamper per kanal: Aktiv, Signal, DDT, Temperatur og DC

Beskyttelse Termisk, DC, subsonisk, feilbelastning, under- og overspenning.

Kontakter Innganger: Dobbel kombinert 1/4" XLR, Utganger: Dobbel hann 1/4" thru, en 2-pin og en 4 polet twist-lock-kontakter

Konstruksjon 0.062 "tykt aluminiumskabinett

Dimensjoner 3,5"x19"x 17" bak frontpanel + 0.6" til håndtak

Nettovekt 6,61 kg (146 lbs*).

Bruttovekt 8,34 kg (18,4 lbs).

Nominell effektmåling utført med BW: 20 Hz til 22 kHz. Alle effektmålingene utført ved 120 VAC eller 240 VAC.

2 ohm stabil sinuskurve, effekt begrenset av kretsbryter.

*Nettovekt er vekt uten strømledning.

IPR2™ 5000 DSP Spesifikasjoner

Watt (nominell) 2 kanaler x 2 ohm 3230 watt 20 ms repeterende brudd / 2530 watt 1 % THD drift begge kanaler ved 1 kHz.

Watt (nominell) 2 kanaler x 4 ohm 1985 watt 20 ms repeterende brudd / 1700 watt 1 % THD / 1470 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Watt (nominell) 2 kanaler x 8 ohm 1175 watt 20 ms repeterende brudd / 1025 watt 1 % THD / 880 watt 0,15 % THD, drift begge kanaler ved 1 kHz.

Minimum inngangsimpedans 2 ohm

Maksimal RMS spenningsvariasjon 105 volt

Frekvensrespons 20 Hz - 22 kHz; +/- 0,5 dB ved 1 watt.

20 Hz - 20 kHz 2 kanaler x 2 ohm <0,5 % ved 2250 watt 20 Hz til 4 kHz, synker til 1640 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 4 ohm <0,15% ved 1400 watt 20 Hz til 10kHz, synker til 1350 watt ved 20 kHz, drift begge kanaler.

20 Hz - 20 kHz 2 kanaler x 8 ohm <0,15 % ved 860 watt 20 Hz til 4kHz, øker til 1000 watt ved 20 kHz, drift begge kanaler.

Inngang CMRR > - 75dB ved 1 kHz.

Spenningsforsterkning x 70 (+37 dB)

Delefilter Justerbart high pass- og low pass-filter per kanal. Filtertyper: 12 dB/oktav 2. orden, 18 dB/oktav 3. orden, 24 dB/oktav 4. orden,

Butterworth og 24 dB/oktav 4. orden Linkwitz-Riley

Krysstale -60 dB ved 1 kHz ved 700 watt effekt ved 8 ohm.

Summing og støy > -96 dB, "A" vektet referert til nominell effekt ved 4 ohm.

Stigehastighet > 12 V/ps

Dempningsfaktor (8 ohm) > 210:1 ved 20 Hz - 1 kHz ved 8 ohm

Inngangsfølsomhet 1,094 volt +/- 3 % for 1 kHz 4 ohm nominell effekt, 2, volt +/- 3 % for 1 kHz 2 ohm nominell effekt

Inngangsimpedans 12 kilohm balansert og 6 kilohm ubalansert.

Strømforbruk ved 1/8 i VA (watt) 1435 (890) ved 2 ohm, 920 (525) ved 4 ohm, 625 (335) ved 8 ohm

Strømforbruk ved 1/3 i VA (watt) 3050 (2155) ved 2 ohm, 1880 (1200) ved 4 ohm, 1200 (715) ved 8 ohm

Forbruk uten belastning 195 VA, 90 watt.

Kjøling 3 temperaturavhengige vifter med variabel hastighet.

Kontroller 2 dempere frontpanel, bryter for valg av delefilter, HPF, Normal og LPF

Signallamper LED Fem LED-signallamper per kanal: Aktiv, Signal, DDT, Temperatur og DC

Beskyttelse Termisk, DC, subsonisk, feilbelastning, under- og overspenning.

Kontakter Innganger: Dobbel kombinert 1/4" XLR, Utganger: Dobbel hann 1/4" thru, en 2-pin og en 4 polet twist-lock-kontakt

Konstruksjon 0.062 "tykt aluminiumskabinett

Dimensjoner 3,5"x19"x17" bak frontpanel + 0.6" til håndtak

Nettovekt 6,2 kg (13,6 lbs*).

Bruttovekt 7,9 kg (17,4 lbs*).

Nominell effektmåling utført med BW: 20 Hz til 22 kHz. Alle effektmålingene utført ved 120 VAC eller 240 VAC.

2 ohm stabil sinuskurve, effekt begrenset av kretsbryter.

*Nettovekt er vekt uten strømledning.

ITALIANO

IPR2™ 5000 / 7500
