BRUKSANVISNING IPR2 7500 PEAVEY
Är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" inom produktens hölje som kan vara av tillräcklig nivå för att personer ska riskera elektrisk stöt.

Är avsedd att uppmärksamma användaren på förekomsten av viktiga handhavande- och underhållsinstruktioner (service) i den litteratur som medföljer produkten.
OBSERVERA: Risk för elektrisk stöt – ÖPPNA INTE!
OBSERVERA: För att minska risken för elektrisk stöt, avlägsna inte höljet. Inga delar inuti kan underhållas av användaren. Låt kvalificerad servicepersonal sköta servicen.
WARNING: För att förebygga elektrisk stöt eller brandrisk bör apparaten inte utsättas för regn eller fukt, och föremål fyllda med vätskor, såsom vaser, bör inte placeras på denna apparat. Läs bruksanvisningen för ytterligare varningar innan denna apparat används.

Skyddsjordning terminalen. Apparaten skall anslutas till ett uttag med skyddande jordanslutning.
Apparaten skall anslutas till jordat uttag.

WARNING: När du använder elektriska produkter ska grundläggande försiktighetsåtgårder iakttas, inklusive följande:
- Läs dessa instruktioner.
- Behåll dessa instruktioner.
- lakttag alla varningar.
- Följ alla instruktioner.
- Använd inte apparaten i närheten av vatten.
- Rengör endast med en torr trasa.
- Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens instruktioner.
- Installera inte i närheten av värmekällor som radiatorer, varmluftsventiler, spisar eller andra apparater (inklusive förstärkare) som ger ifrån sig värme.
- Motverka inte säkerhetsfunktionen hos en jordad stickkontakt. En jordad stickkontakt har två stift och metallbleck på sidorna. Metallblecket finns där för din säkerhet. Kontakta en elektriker för utbyte av det föråldrade vägguttaget om den medföljande stickkontakten inte passar i ditt vägguttag.
- Skydda strömsladden från att klivas på eller klämmas, särskilt vid kontakten, grenuttag och platsen där den lämnar apparaten.
- Använd enbart tillsatser/tillbehör som tillhandahålls av tillverkaren.
- Använd endast med en kärra, ställ, trefot, fäste eller bord i enlighet med tillverkarens specifikationer, eller som säljs tillsammans med apparaten. Var försiktig när du använder en kärra så att inga personskador uppstår på grund av att kombinationen kärra-apparat välter när den flyttas.
- Koppla ur apparaten vid åskväder eller när den inte används under en längre tid.
- Låt kvalificerad servicepersonal sköta all service. Service krävs om apparaten har skadats på något vis, till exempel om strömsladden eller stickkontakten har skadats, vätska har spills eller föremål har fallit ner i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.
- Anslut aldrig till ojordade uttag. Skriv till oss för vårt gratishäfte "Stötrisk och jordning". Anslut endast till en strömkälla av samma typ som enhetens märkning anger (bredvid strömsladden).
- Om produkten ska monteras i ett utrustningsrack bör bakre stöd användas.
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
- Denna elektriska apparat bör inte utsättas för dropp eller stänk och försiktighet bör iakttas så att inte föremål som innehåller vätskor, såsom vaser, placeras ovanpå apparaten.
- Enhetens strömbrytare bryter inte båda sidor av strömkretsen. Farlig energi kan förekoma inuti höljet när strömbrytaren är i av-läget. Stickkontakten eller apparatkontakten fungerar som bortkopplingsenhet, bortkopplingsenheten ska hållas lättillgänglig.
- Extremt höga ljudnivåer kan orsaka permanent hörselskada. Olika personer skiljer sig åt i benägenhet att få hörselskador av oljud, men i princip alla får hörselskador om de utsätts för tillräckligt höga ljud under tillräcklig tid. Den amerikanska regeringens arbetsskydds- och hälsoförvaltning (OSHA) har angivit följande maxnivåer för tillåten exponering för oljud:
Längd per dag i timmar Ljudnivå dBA, långsam svarstid
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 100 | |
| 1 1/2 102 | |
| 1 105 | |
| 1/2 110 |
1/4 eller mindre 115
Enligt OSHA kan exponering utöver ovanstående tillåtna gränser orsaka hörselskador. Öronproppar eller skydd för hörselgången eller över öronen måste bäras när detta förstärkarsystem används för att förebygga permanenta hörselskador, om exponeringen överskrider gränsvärdena enligt ovan. För att skydda mot potentiellt farlig exponering för höga ljudtrycksnivåer rekommenderas det att personer som exponeras för utrustning som kan producera höga ljudtrycksnivåer såsom detta förstärkarsystem skyddas med hörselskydd när enheten är i drift.
SPARA DESSA INSTRUKTIONER!
VIKTIGE SIKKERHETSINSTRUKSJONER
Logotyp som hänvisas till i direktiv 2002/96/EG bilaga IV(OJ(L)37/38,13.02.03 och definieras i EN 50419: 2005 Stapeln är symbolen för märkning av nytt avfall och är endast tillämplig på utrustning som tillverkats efter 13 augusti, 2005
Korrekt bortskaffande av denna produkt. Denna märkning betyder att produkten inte skall bortskaffas tillsammans med annat hushållsavfall i hela EU. För att förhindra eventuella skador för miljön eller människor hålsa från onkontrollerat bortskaffande av avfall, återvinn det ansvarsfullt för att främja hållbar återanvändning av materiella resurser. För att returnera din använda enhet, använd återanvändnings- och uppsamlingssystem, eller kontakta den återförsäljare där produkten köptes. De kan ta hand om denna produkt för miljösäker återvinning.

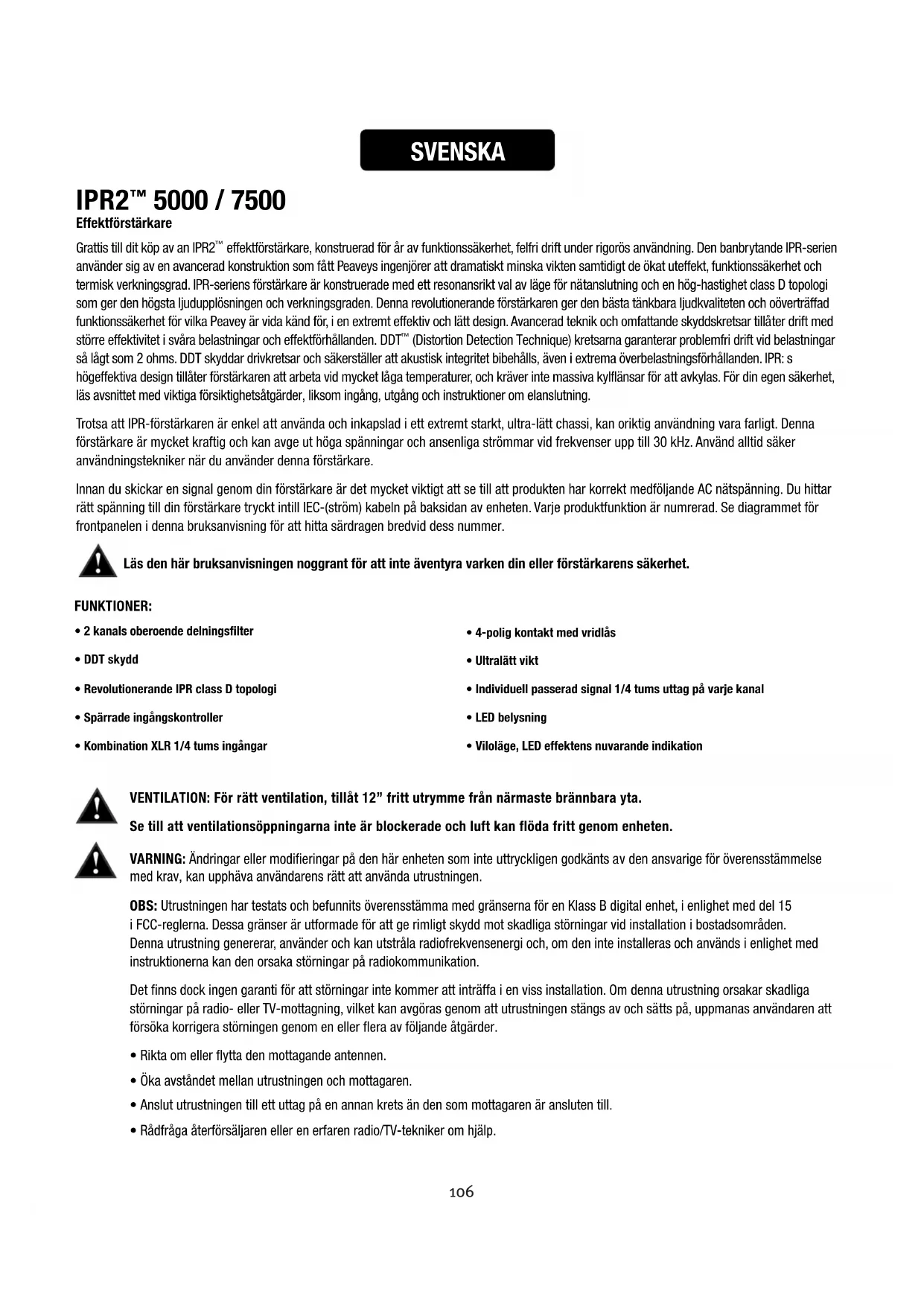

Grattis till dit köp av an IPR2™ effektförstärkare, konstruerad för år av funktionssäkerhet, felfri drift under rigorös användning. Den banbrytande IPR-serien använder sig av en avancerad konstruktion som fått Peaveys ingenjörer att dramatiskt minska vikten samtidigt de ökat uteffekt, funktionssäkerhet och termisk verkningsgrad. IPR-seriens förstärkare är konstruerade med ett resonansrikt val av läge för nätanslutning och en hög-hastighet class D topologi som ger den högsta ljudupplösningen och verkningsgraden. Denna revolutionerande förstärkaren ger den bästa tänkbara ljudkvaliteten och oöverträffad funktionssäkerhet för vilka Peavey är vida känd för, i en extremt effektiv och lätt design. Avancerad teknik och omfattande skyddskretsar tilläter drift med större effektivitet i svåra belastningar och effektförhållanden. DDT™ (Distortion Detection Technique) kretsarna garanterar problemfri drift vid belastningar så lågt som 2 ohms. DDT skyddar drivkretsar och säkerställer att akustisk integritet bibehålls, även i extrema överbelastningsförhållanden. IPR: s högeffektiva design tillåter förstärkaren att arbeta vid mycket låga temperaturer, och kräver inte massiva kylflänsar för att avkylas. För din egen säkerhet, läs avsnittet med viktiga försiktighetsåtgärder, liksom ingång, utgång och instruktioner om elanslutning.
Trotsa att IPR-förstärkaren är enkel att använda och inkapslad i ett extremt starkt, ultra-lätt chassi, kan oriktig användning vara farligt. Denna förstärkare är mycket kraftig och kan avge ut höga spänningar och ansenliga strömmar vid frekvenser upp till 30 kHz. Använd alltid säker användningstekniker när du använder denna förstärkare.
Innan du skickar en signal genom din förstärkare är det mycket viktigt att se till att produkten har korrekt medföljande AC nätspänning. Du hittar rätt spänning till din förstärkare tryckt intill IEC-(ström) kabeln på baksidan av enheten. Varje produktfunktion är numrerad. Se diagrammet för frontpanelen i denna bruksanvisning för att hitta särdragen bredvid dess nummer.

Läs den här bruksanvisningen noggrant för att inte äventyra varken din eller förstärkarens säkerhet.
FUNKTIONER:
• 2 kanals oberoende delningsfilter
- DDT skydd
• Revolutionerande IPR class D topologi
- Spärrade ingångskontroller
- Kombination XLR 1/4 tums ingångar
- 4-polig kontakt med vridlås
- Ultralätt vikt
- Individuell passerad signal 1/4 tums uttag på varje kanal
- LED belysning
- Viloläge, LED effektens nuvarande indikation

VENTILATION: För rätt ventilation, tillåt 12" fritt utrymme från närmaste brännbara yta.
Se till att ventilationsöppningarna inte är blockerade och luft kan flöda fritt genom enheten.

WARNING: Ändringar eller modifieringar på den här enheten som inte uttryckligen godkänts av den ansvarige för överensstämmelse med krav, kan upphäva användarens rätt att använda utrustningen.
OBS: Utrustningen har testats och befunnits överensstämma med gränserna för en Klass B digital enhet, i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar vid installation i bostadsområden. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna kan den orsaka störningar på radiokommunikation.
Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.
- Rikta om eller flytta den mottagande antennen.
- Öka avståndet mellan utrustningen och mottagaren.
- Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till.
- Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker om hjälp.

Denna knapp utlöser reläet som ger ström till förstärkaren. Denna unika strömbrytare lyser svagt blått. När den är påslagen, lyser den upp starkt.
INDIKATORER
IPR2™ -förstärkarna har fem LED-indikatorer per kanal på frontpanelen: ACTIVE, SIGNAL, DDT™, TEMP och DC. Dessa LED indikatorer informera användaren om varje kanals driftstatus och varnar för eventuella onormala förhållanden.
3 ACTIVE LED
Active LED visar att dess kanalers utgångar är stängda och kanalen är i drift. Den tänds vid normal drift och lyser, även när kanalen är i DDT förstärkningsminskning. Dessa skyddsfunktioner lämnar utgångsreläet stängt. Om den aktiva lysdioden slocknar, finns det ingen signal vid vid anslutning till utgångarna.
4 SIGNAL LED
Denna LED-indikator tänds när dess kanalen producerar en utsignal på ca 4 volt RMS eller mera (0,1 volt eller mer vid ingången, med 0 dB dämpning och standard x40 spänningsförstärkning). Denna signal indikerar huruvida en signal när fram och förstärks av förstärkaren.
5 DDT™ (DISTORTION DETECTION TECHNIQUE) LED
En kanals DDT™ LED tänds vid starten av klippning. Om lysdioderna blinkar snabbt och periodvis, är kanalen precis på tröskeln av klippning. Ett stadigt, kraftigt sken betyder att förstärkaren begränsar klippningen eller minskar förstärkningen för att förhindra allvarliga klippta vågformer från att nå högtalarna. Se avsnittet Distortion Detection Technique (Teknik för upptäckt av förvrängning) för mer information. Under den initiala uppstarten av kommer DDT LED att tändas för att indikera att kretsen för förstärkningsminskning aktiverats. Detta förhindrar plötsliga signalskurar, när högtalarens reläer är stängda.
⑥ TEMP LED
I händelsen av ett instabilt termiskt tillstånd, kommer förstärkarens skydd aktiveras och att stänger den felande kanalen. Temperaturens LED förblir tänd tills säkra driftstemperaturer har återvänt.
7 DC LED
I händelse av onormala driftsförhållanden, har IPR ett inbyggt skydd för förstärkaren. Under förhållanden som normalt skulle skada effektförstärkaren, kommer DC LED tändas och förstärkaren kommer automatiskt försöka att starta om för att korrigera tillståndet. Om förstärkaren inte återgår till normal driftstatus, kontakta din lokala auktoriserade servicecenter.
⑧ INGÄNGSDÄMPARE
När det är möjligt, ställ in dämparna helt medurs för att behålla optimal utrymme. Kontrollerna för ingångsdämparna, placerade på frontpanelen (en för kanal A, en för kanal B). Justera förstärkningen för respektive kanalförstärkare i alla lägen. Se specifikationerna i slutet av denna manual för standard spänningförstärkning och information om ingångskänslighet.

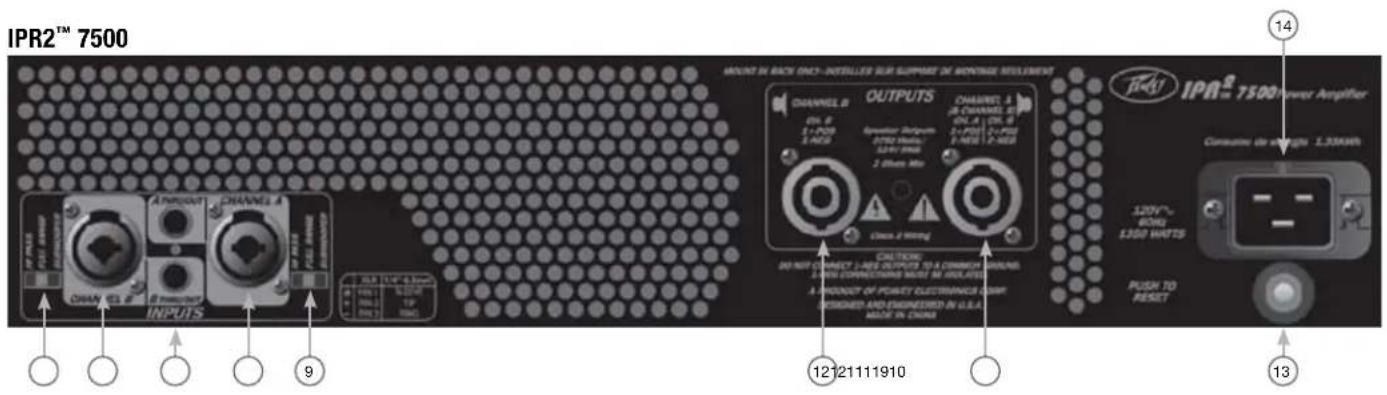

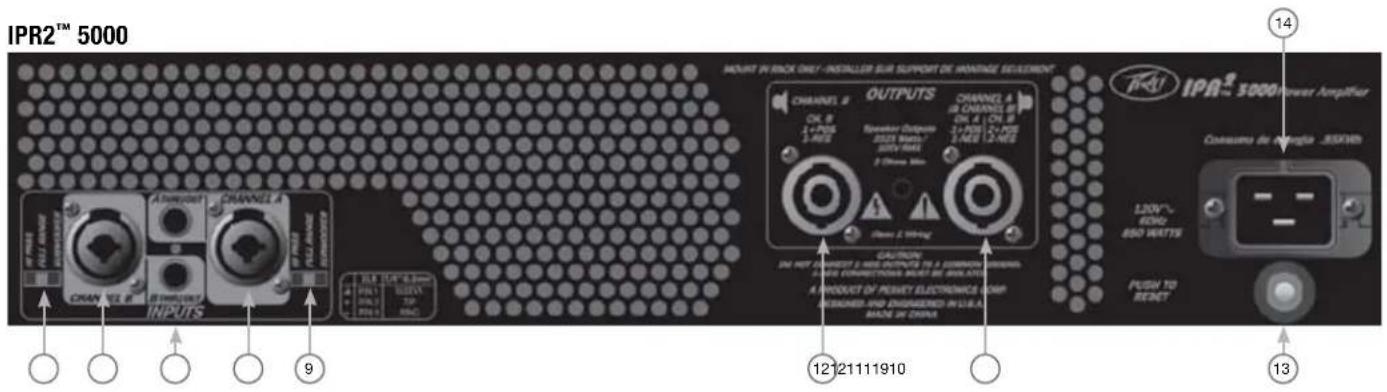

Bakre panelen
HIGH PASS
Detta läge används för att aktivera HIGH PASS filter för motsvarande kanal. Detta filter kommer att begränsa de frekvenser som sänds till den associerande förstärkarkanalen till frekvenser över 100 Hz. I situationer där separata subwoofer skåp används, skulle detta läge indikera anslutning av högtalarskåpet med den medelhöga frekvensen till kanalen i samband med HIGH PASS brytaren.
FULL RANGE
Som namnet antyder, läget Full Räckvidd på denna knapp tillåter alla frekvenser att passera till förstärkaren. Används normalt vid anslutning av högtalarskåp med full räckvidd till förstärkarens utgång.
SUBWOOFER
Detta läge används för att aktivera LOW PASS filtret för motsvarande kanal. Detta filter kommer att begränsa de frekvenserna som sänds till den tillhörande förstärkarens kanal till frekvenser under 100 Hz. I situationer där separata subwoofer skåp används, skulle detta läge indikera en anslutning av subwoofer högtalare till kanalen associerad med Subwoofer -omkopplaren.
THRU/OUT JACKS
Detta 1/4 tums uttag levererar parallella utsignaler från tillhörande kanal för korrigering till denna förstärkare och / eller ytterligare ingångar till effektförstärkare.
CONNECTING INPUTS
Ingångsanslutningar görs via 3-polig XLR(pin 2+) eller 6,3 mm plugg kombinationskontakter på baksidan av förstärkaren. Ingångarna är aktivt balanserade.
CONNECTING OUTPUTS
Samtliga modeller har en kombination av 4 polig kontaktutgång med vridlås per kanal. Kanal A utgång möjliggör KANAL 1+ Pos / 1- Neg och kanal B 2+ Pos / 2- Neg att använda en enkel 4 kabelledare till högtalare.
Bakre panelen
I händelsen av driftsförhållanden som potentiellt kan skada förstärkaren, kan överspänningsskyddet utlösas. Efter inspektion av kablar och anslutningar, kan förstärkaren återställas. Om överspänningsskyddet utlöser en andra gång, kontakta det lokala Peavey auktoriserade servicecenter.
VÄXELSTRÖMSINGÅNG:
Detta är honuttaget en IEC sladd, vilket ger nätström till enheten. Anslut nätsladden till denna kontakt för att ge ström till enheten. Skador på utrustningen kan uppstå om felaktig nätspänning används. (Se märkning för nätspänning på enheten). Till 120VAC IPR2™ 7500 medföljer en klämma till nätsladden.
Bryt aldrig av jordstiftet på någon utrustning. Det finns där för din säkerhet. Om uttaget används inte har ett jordstift, bör en lämplig adapter användas och den tredje kabeln bör vara ordentligt jordad. För att förhindra risken för elstötar eller eldsvåda ska du alltid se till att förstärkaren och all tillhörande utrustning är ordentligt jordade.
NOTE: FOR U.K. ONLY
Som namnet antyder, innehåller både IPR2™ 5000 och 7500 DSP avancerad digital signalbehandling. DSP var utformad för att vara otroligt effektivt, men ändå väldigt lätt att använda. Genom användning av dess unika och revolutionerande avancerade processer för basförstärkning, har IPR2 DSP förstärkarna dramatiskt förbättrat den upplevda basnivån i varje system, som använder en bråkdel av den effekt som skulle krävas med något annan effektförstärkare.
Innan du skickar en signal genom din förstärkare är det mycket viktigt att se till att produkten har korrekt medföljande AC nätspänning. Du hittar rätt spänning till din förstärkare tryckt intill kabeln IEC-nätkabel på baksidan av enheten Varje produktfunktion är numrerad. Se frontpaneldiagrammet i denna bruksanvisning för att hitta särdragen bredvid dess nummer.

Läs den här bruksanvisningen noggrant för att inte äventyra varken din eller förstärkarens säkerhet.
IPR2™ 5000 / 7500 DSP FUNKTIONER:
- DDT™ skydd
• Revolutionerande IPR class D topologi - Kombination XLR 1/4 tums ingångar
- 4-polig utgångskontakt med vridlås
• Låg vikt - Individuell igenom passerande signal 1/4 uttag för varje kanal
• LED belysning - DSP-baserat hanteringssystem för högtalare
- 120 ms fördröjning per kanal
- 4 band av parametrisk utjämning per kanal
- Säkerhetslås
- Justerbar överkorsning
- Justerbar fjärde ordningens högpassfilter för varje kanal
- MAXX Bass®
- Horn EQ för varje kanal
- Blå, bakgrundsbelyst LCD-skärm.

WARNING: GRANSKA DINA DSP INSTÄLLNINGAR INNAN SIGNALEN SKICKAS TILL FÖRSTÄRKAREN. INKORREKTA INSTÄLLNINGAR KAN POTENTIELLT SKADA HÖGTALARNAS ENCLOSURES.

VENTILATION: För rätt ventilation, tillåt 12" fritt utrymme från närmaste brännbara yta. Se till att ventilationsöppningarna inte är blockerade och luft kan flöda fritt genom enheten.

WARNING: Ändringar eller modifieringar på den här enheten som inte uttryckligen godkänts av den ansvarige för överensstämmelse med krav, kan upphäva användarens rätt att använda utrustningen.
OBS: Utrustningen har testats och befunnits överensstämma med gränserna för en, Class A digital device i enlighet med del 15 i FCC -reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar vid installation i bostadsområden. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna kan den orsaka störningar på radiokommunikation.
Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.
- Rikta om eller flytta den mottagande antennen.
- Öka avståndet mellan utrustningen och mottagaren.
- Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till.
- Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker om hjälp.

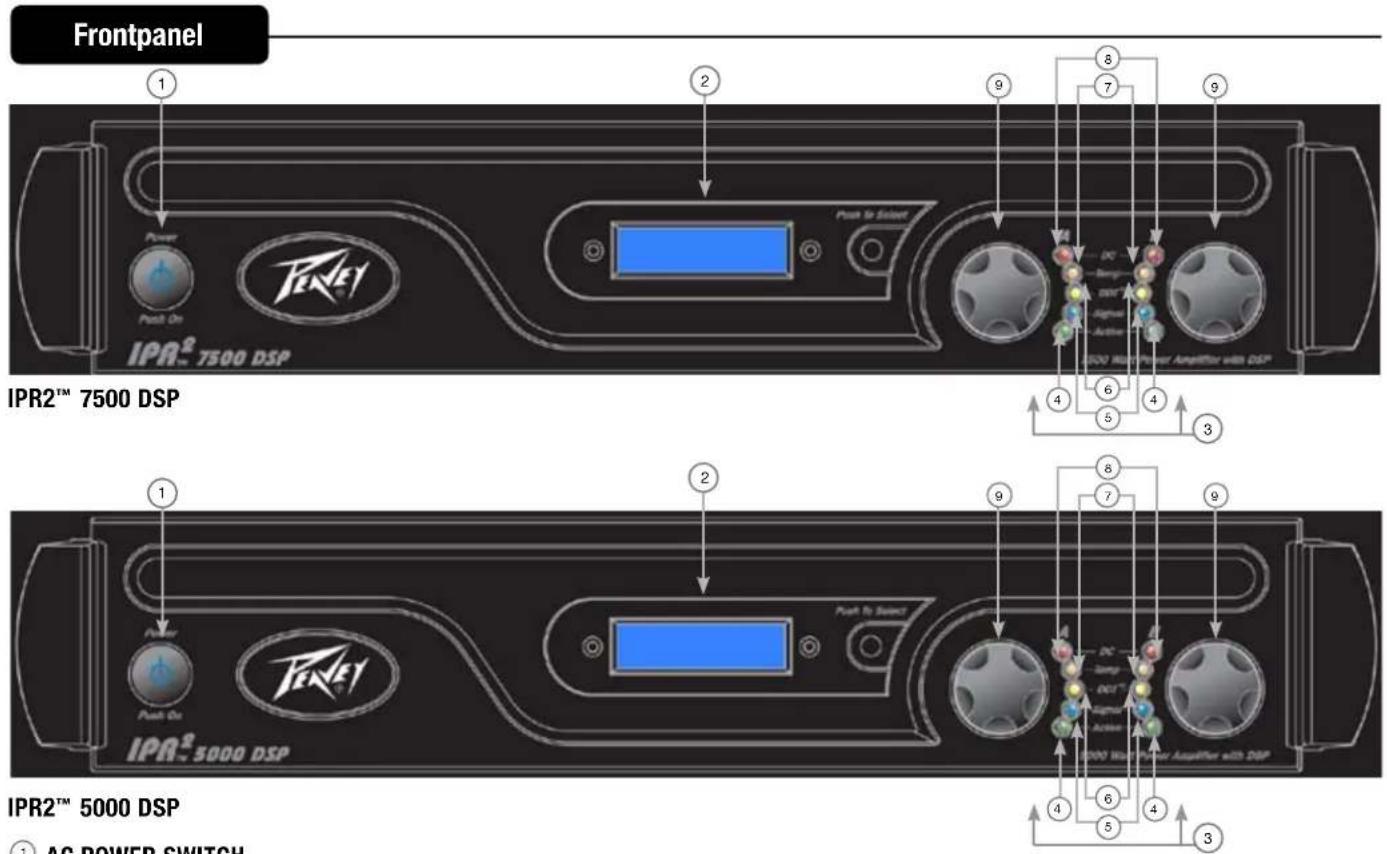

Denna knapp utlöser reläet som ger ström till förstärkaren. Denna unika strömbrytaren lyser blått (tillsammans med Peavey logotyp) i vänteläge, vilket indikerar växelström har anslutits till förstärkaren men att förstärkaren har ännu inte slagits på.
② LCD SCREEN
Blå, bakgrundsbelyst LCD-skärm.
③ INDIKATORER
IPR2™-förstärkarna har fem LED-indikatorer per kanal på frontpanelen: ACTIVE, SIGNAL, DDT™, TEMP och DC. Dessa LED-indikatorer informerar användaren om varje kanals driftstatus och varnar för möjliga onormala förhållanden.
④ ACTIVE LED
Active LED visar att dess kanalers utgångar är stängda och kanalen är i drift. Den tänds vid normal drift och lyser, även när kanalen är i DDT™ förstärkningsminskning. Dessa skyddsfunktioner lämnar utgångsreläet stängt. Om den aktiva lysdioden slocknar, finns det ingen signal vid vid anslutning till utgångarna.
5 SIGNAL LED
Denna LED-indikator tänds när dess kanalen producerar en utsignal på ca 4 volt RMS eller mera (0,1 volt eller mer vid ingången, med 0 dB dämpning och standard x40 spänningsförstärkning). Denna signal indikerar huruvida en signal när fram och förstärks av förstärkaren.
6 DDT™ (DISTORTION DETECTION TECHNIQUE) LED
En kanals DDT LED tänds vid starten av klippningen. Om lysdioderna blinkar snabbt och periodvis, är kanalen precis på tröskeln av klippning. Ett stadigt, kraftigt sken betyder att förstärkaren begränsar klippningen eller minskar förstärkningen för att förhindra allvarliga klippta vågformer från att nå högtalarna. Se avsnittet Distortion Detection Technique (Teknik för upptäckt av förvängning) för mer information. Under den initiala uppstarten av kommer DDT LED att tändas för att indikera att kretsen för förstärkningsminskning aktiverats. Detta förhindrar plötsliga signalskurar, när högtalarens reläer är stängda.
7 TEMP LED
I händelsen av ett instabilt termiskt tillstånd, kommer förstärkarens skydd aktiveras och att stänger den felande kanalen. Temperaturens LED förblir tänd tills säkra driftstemperaturer har återvänt.
8 DC LED
I händelse av onormala driftsförhållanden, har IPR ett inbyggt skydd för förstärkaren. Under förhållanden som normalt skulle skada effektförstärkaren, kommer DC LED att tändas och förstärkaren kommer automatiskt att försöka starta om för att korrigera tillståndet. Om förstärkaren inte återgår till normal driftstatus, kontakta din lokala auktoriserade servicecenter.
⑨ INPUT ATTENUATORS
När det är möjligt, ställ in dämparna helt medurs för att behålla optimal utrymme. Kontrollerna för ingångsdämparna, placerade på frontpanelen (en för kanal A, en för kanal B). Justera förstärkningen för respektive kanalförstärkare i alla lägen. Se specifikationerna i slutet av denna manual för standard spänningförstärkning och information om ingångskänslighet.

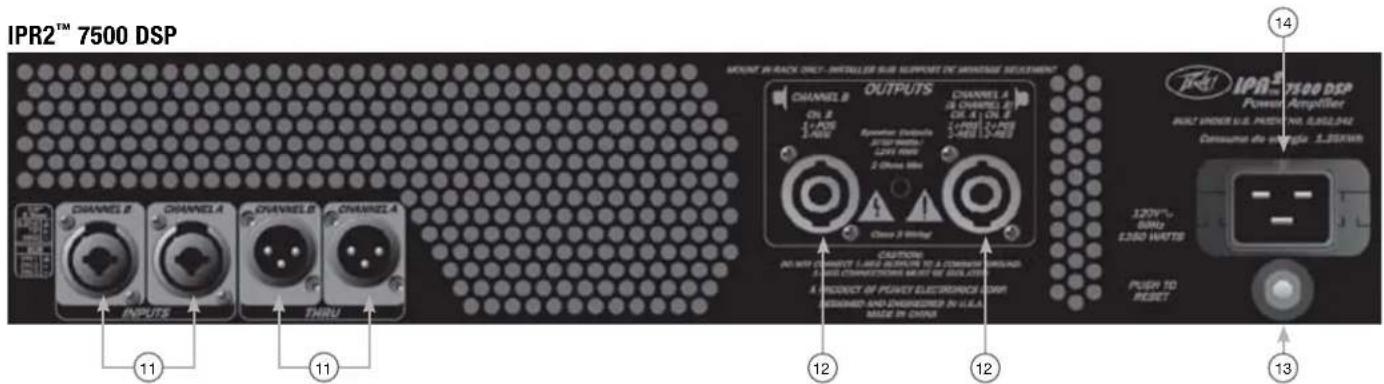

Bakre panelen
Ingånganslutningar görs via 3-polig XLR(pin 2+) eller 6,3 mm plugg kombinationskontakter på baksidan av förstärkaren. Ingångarna är aktivt balanserade. Punkten för överbelastning vid ingången är tillräckligt hög för att acceptera den maximala utgångsnivån av praktiskt taget alla signalkällor.
11 THRU/OUT JACKS
Detta XLR uttag levererar parallella utsignaler från tillhörande kanal för korrigering till denna förstärkare och/eller extra ingångar till effektförstärkaren. Uttaget för genom/ut påverkas av läget för den tillhörande omkopplaren för kanalläge. Detta XLR uttag ger också en obalanserad (spets/hylsa) utgång som ska korrigeras med enkelledare skyddade kablar.
12 CONNECTING OUTPUTS
Samtliga modeller har en kombination av 4 polig kontaktutgång med vridlås per kanal. Kanal A utgång möjliggör KANAL A 1+ Pos / 1-Neg och kanal B 2+ Pos / 2- Neg att använda en enkel 4 kabelledare till högtalare.
13 CIRCUIT BREAKER
I händelsen av driftsförhållanden som potentiellt kan skada förstärkaren, kan överspänningsskyddet utlösas. Efter inspektion av kablar och anslutningar, kan förstärkaren återställas. Om överspänningsskyddet utlöser en andra gång, kontakta det lokala Peavey auktoriserade servicecenter.
14 VÄXEL STRÖMS INGÅNG:
Detta är honuttaget en IEC sladd, vilket ger nätström till enheten. Anslut nätsladden till denna kontakt för att ge ström till enheten. Skador på utrustningen kan uppstå om felaktig nätspänning används. (Se märkning för nätspänning på enheten).
Bryt aldrig av jordstiftet på någon utrustning. Det finns där för din säkerhet. Om uttaget används inte har ett jordstift, bör en lämplig adapter användas och den tredje kabeln bör vara ordentligt jordad. För att förhindra risken för elstötar eller eldsvåda ska du alltid se till att förstärkaren och all tillhörande utrustning är ordentligt jordade.
NOTE: FOR U.K. ONLY

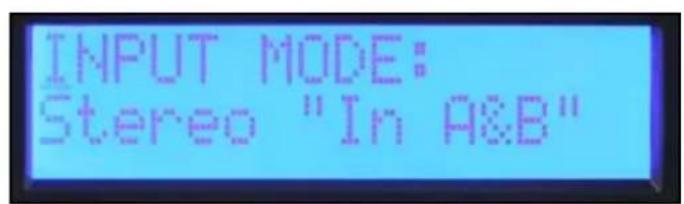

Översikt över navigering
När IPR skärmen visas, kan du börja justera DSP-processorn. Genom att trycka på omkodaren kommer du till huvudmenyn.
Ratten till omkodaren till höger om displayen används för att navigera och styra DSP funktioner. Kanalerna A och B-kontrollerna till vänster om skärmen är också omkodare men är dedikerade till att justera ingångsförstärkningen för varje kanal. När du vrider ratten för omkodaren till höger på skärmen, kan du scrolla igenom valen iMain Menu. Huvudmenyn tillåter dig att inte bara välja en process för redigering, men ger också en snabb överblick över vilka processer som aktiveras.
Från vänster till höger i menyn är alternativen: Ingångsläge, Volym, Delningsfilter/Bandpass filter, Frekvensutjämning, Födröjning, Begränsning, Minne och Lås.

Om du vill välja en post från Main Menu, rotera omkodaren tills markören markerar det val du vill ha. Markera omkodaren för att navigera till Sub Menu justeringsskärmar för behandlingsfunktionen. När du anger en behandlingsfunktion Sub Menu, markören visas i det övre vänstra hörnet av skärmen så tillåter dig att bläddra igenom Sub Menu skärmar. Om du vill redigera en parameter, tryck på omkodaren för att flytta markören till den önskade parametern på skärmen. Genom att vrida på omkodaren justerar den sedan parametern. För att scrolla till en annan skärm, tryck på omkodaren för att återföra markören till det övre vänstra hörnet av skärmen. Du kan nu scrolla igenom undermenyns skärmar.

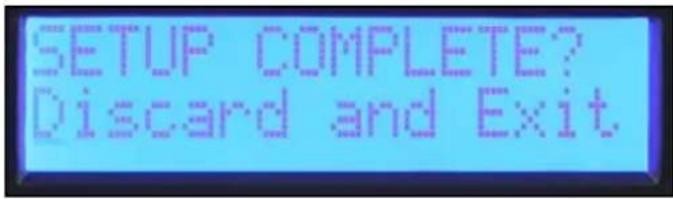

För att återställa DSP och radera redigeringar, välj "Discard and Exit" från undermenyn för att radera gjorda redigeringar efter att ha angett undermenyn.

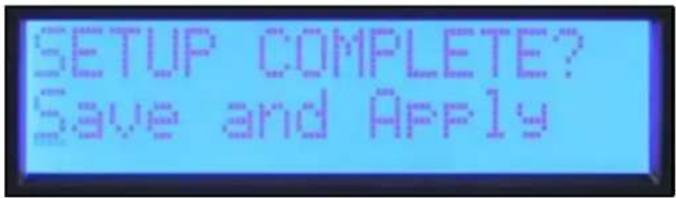

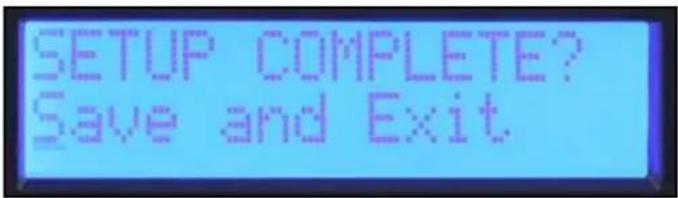

Den sista skärmen i de flesta processerna i undermenyerna är "Save and Exit." Tryck på omkodaren i den här skärmen för att spara redigeringarna och återgå till huvudmenyn.
Obs: Justeringar som görs sparas inte förrän Spara och Avsluta är vald och du återgår till huvudmenyn. Vid stängning av förstärkaren när du redigerar i en undermeny, ger samma resultat som "Radera och Avsluta."

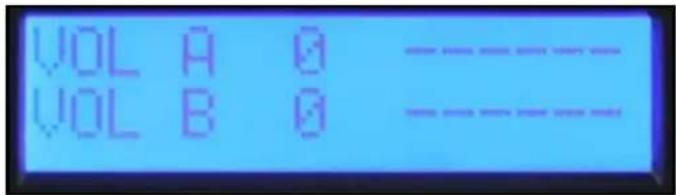

Volym
Volume
Inställningar av strömförstärkningen visas alltid i huvudmenyn. De hängivna omkodarna på frontpanelen används för justering av A- och B -kanalerna i stereo- och mono-lägen. Om läget för ingång är inställt på Bridge, är Kanal B kontrollen inte aktiv och volymfönstret visar "na."


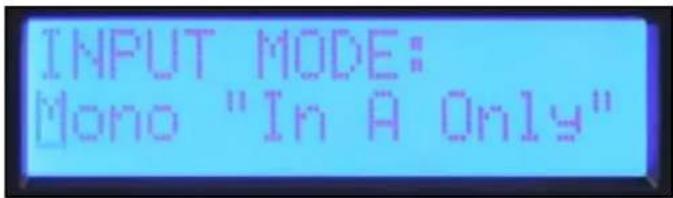

Stereo: Ingångarna A och B går till utgångarna A och B.

Mono: Ingång A styr båda utgångarna A och B.

Till skillnad från den andra funktionen Sub Menus, ändras inte ingångsläget förrän du väljer "Save and Apply" och återgår till Main Menu.
Övergångsfilter, Bandpassfilter och Polaritet

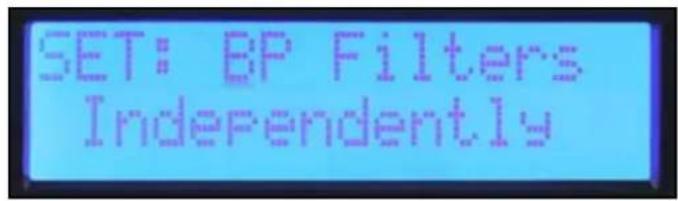

När du anger "XOVER" Sub Menu, får du tre alternativ för hur bandpassfilter kan ställas in. När uppsättningen "BP Filters Independently" väljs, ställs Channel A och B high-pass och low-pass filters in individuellt.
Om du använder förstärkaren i ett stereosystem, där båda kanalerna ställs in likadant, välj "Channel B=A" och båda kanalerna kommer att ställas in omedelbart. Inställning av filtren för Channel A ställer också in Channel B.
Set: X-Over Freq A Lows B Highs
Om du skapar en överkorsning mellan kanaler i förstärkaren, välj "X-over Freq A Lows B Highs" och då kan delningsfrekvens och filtertyp ställas in med en uppsättning kontroller. Inställd med skärmen för överkorsning, High-pass och Low-pass skärmar.

De filtertyper som finns tillgängliga för högpass- och lågpassfilter är:
Av Inget filter
BW-12 dB Butterworth filter med 12 dB per oktav dB. -3dB vid hörnfrekvens. Butterworth filters har en rak frekvensåtergivning i passband.
BW-18 dB Butterworth filter med 18 dB per oktav dB. -3dB vid hörnfrekvens. Butterworth filters har en rak frekvensåtergivning i passband.
BW-24 dB Butterworth filter med 24 dB per oktav dB. -3dB vid hörnfrekvens. Butterworth filters har en rak frekvensåtergivning i passband.
LR-24 dB Linkwitz-Riley Filter med 24 dB per oktav dB. -6dB vid hörnfrekvens. LR filters kombinera för en platt respons vid hörnfrekvensen.
Generellt sätt är det en bra idé att använda ett högpassfilter för alla högtalare.

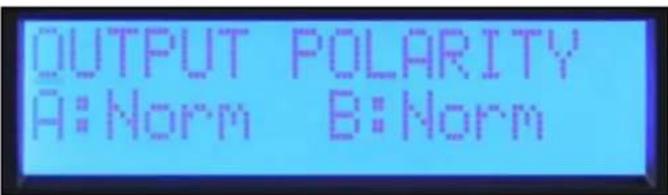

Utgångspolaritet

Output polarity kan inverteras på på kanalerna. Välj Normal eller Invertera på polaritetsskärmen. Om du skapar en övergång med 12dB per oktav filter, skulle då det högfrekventa ljudet sannolikt behöva vändas för att bibehålla rätt fas i förhållandet vid delningsfrekvensen. Tillfällig invertering av polariteten av en kanal av ett flerkanalsanläggning kan också hjälpa till vid inställning av fördröjningen för justering av drivkretsar. Du kan justera fördröjningen för avbrott vid delningsfrekvensen. Kom ihåg att växla polaritet tillbaka till Normal när du är klar.
För att återgå till Main Menu, välj Discard och Exit eller Save och Exit.
Frekvenskorrigering
IPR2™ DSP tillhandahåller fem band av parametrisk frekvensutjämning, Waves® Maxx Bass® förbättring och horn EQ på varje kanal.

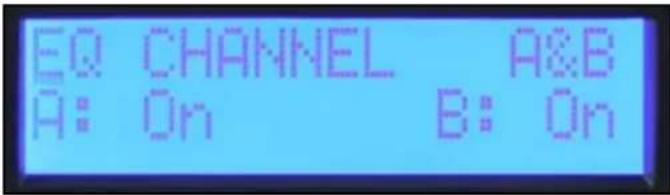

Bypass

Den första skärmen i EQ Undermeny är bypass-skärmen. Kanalerna kan kringgås självständigt eller med både A och B tillsammans. Tryck på omkodaren tills markören är under önskad parameter för att ändra och rotera omkodaren vid ändringar bypass-läge. Tryck på markören för att gå tillbaka till det övre vänstra hörnet, när du är klar kan du bläddra över till andra skärmar.
Set Channel EQ
Den första skärmen i EQ Sub Menu är bypass-skärmen. Kanalerna kan kringgås självständigt eller båda A&B kan tillsammans kringgå kanalerna. Tryck på omkodaren tills markören är under önskad parameter för att ändra och rotera omkodaren vid ändringar bypass-läge. Tryck på markören för att gå tillbaka till det övre vänstra hörnet, när du är klar kan du bläddra över till andra skärmar.

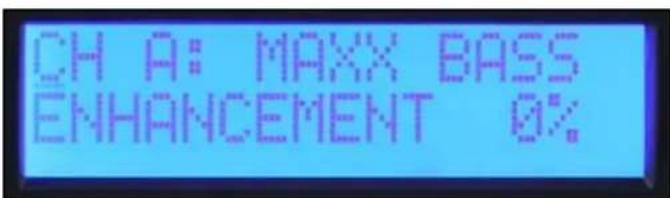

MaxxBass®

MaxxBass® förbättringssystemet interagerar med högpassfilter för varje kanal för att producera bas energi i ett frekvensområde som högtalaren kan hantera. Ju högre MaxxBass® talet, desto mer förstärks basen.

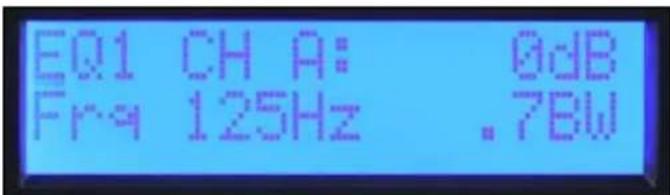

Parametric EQ


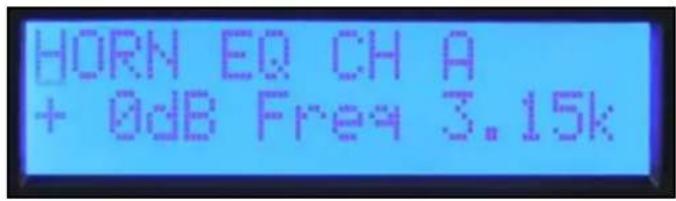

Horn EQ
Horn EQ ger en 6dB per oktav högfrekvent höjning som ibland krävs för högfrekventa horn. Kontrollen av frekvensen ställer in det lågfrekventa hörnet av filtret.
För att återgå till Main Menu, välj Delete och Exit eller Save och Exit.
Delay
Delay kan användas för att rikta upp drivkretsar inom en högtalare eller att fördröja extra högtalare som de installeras under en balkong. En kort fördröjning kan också användas för att fördröja huvudhögtalarna för att anpassa dem till trummorna eller basgitarren. Totalt finns 125 ms fördröjning på varje kanal. 5 ms fördröjning är tillgänglig i 41.67 μs steg för justering av drivkrets. 120 ms är tillgänglig i 1 ms steg för systemjustering. Dessa fördröjningar kan ställas in fristående av varandra så att drivkretsens anpassning offset kan upprätthållas när systemets inställningsfördröjning justeras.
Den första skärmen i fördröjningen Sub Menu tillåter användaren att avgöra om fördröjningarna kommer sättas oberoende eller B = A. Detta val gäller endast 1 ms steg i systemfördröjning som lämnar fördröjning av drivkretsens anpassning att ställas in oberoende av varandra. IPR2™ förstärkare visar motsvarande avständ med fördröjning i meter och fot i systemfördröjning and centimeters eller tum i fördröjning av drivkretsen.

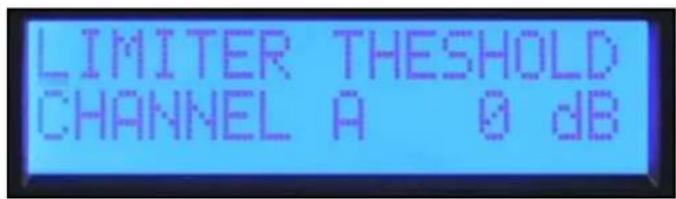

Limiter
IPR2 DSP har begränsare tillgängliga på varje kanal. Dessa begränsar signalnivån till ingången av effektförstärkarsteg. Gränströskeln startar vid noll och justeras i -1 dB steg, vilket minskar den maximala uteffekten. Du måste vara medveten om att IPR2 DSP fungerar på samma sätt som de flesta andra förstärkare i att deras maximal uteffekt beror på nätspänningen och lastimpedans. Beroende på belastning, kan du behöva minska begränsaren upp till 3 dB före uteffekten reduceras.
Memory
IPR2 har fyra minnesplatser där dess inställningar kan lagras och sedan återkallas. Varje plats har ett namn med sex tecken som identifierar filen. Namnet på den aktiva förinställningen visas också i Main Menu "Memory" skärmen.


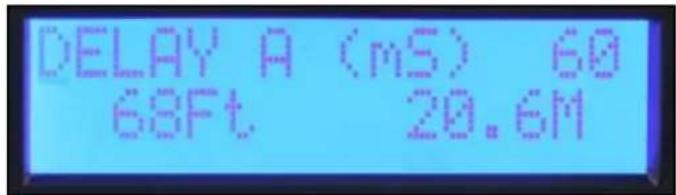

DELAY A (mS) 60 68Ft 20.6MSystem (mS) skärm med fördröjning

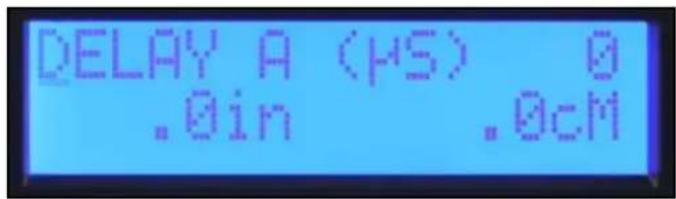

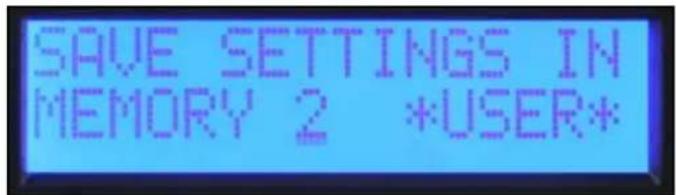

Välj en av de fyra förinställda lägen.
Redigera namnet genom att rotera markören för att välja tecken och tryck på omkodaren för att stega till nästa position. Fortsätt tills det är genomfört. För att behålla samma namn, tryck omkodaren sex gånger för att stega igenom namnet i redigeringsskärmen.
När platsen för spara har valts och du har namngett det förinställda, kommer du att få ett ja/nej alternativ för att slutföra spara.
Återkalla en förinställd
I undermenyn för minnesoperation, välj "Recall Settings."
Välj det förinställda numret för att återkalla eller välj återkalla fabriksinställningar för att återgå till neutral utgångspunkt. Precis som spara-funktionen, ges möjligheten att avsluta utan att slutföra alternativet återkallelsen.

Säkerhetslåset för IPR2™ DSP låter utvalda kontroller låsas för att förhindra obehörig justering. Ett fyrsiffrigt lösenord måste ställas in, när låset är aktiverat. Detta lösenord måste anges när en undermeny anges för att tillåta tillfällig åtkomst till redigeringsfunktioner. Låset är åter engagerad när du återvänder till huvudmenyn eller stänger av enheten. All redigering är låst när strömmen är avstängd.
Obs: Var noga med att anteckna lösenordet. Kontakta kundtjänst, om lösenordet är borttappat.
IPR2 förstärkare har tre olika låslägen:
Av Alla inställningar kan justeras utan att ange ett lösenord.
Alla utom volymen Ett lösenord måste anges för samtliga undermenyer vid redigering med undantag för volym.
Alla inklusive volym Ett lösenord måste anges för samtliga undermenyer vid redigering inklusive volym.
IPR2™ 7500 Tekniska specifikationer
Nominell watt 2 kanaler x 2 ohm 4750 watt 20ms repetitiv skur / 3750 watt 1% THD båda kanalerna igång @ 1kHz.
Nominell watt 4 kanaler x 2 ohm 2800 watt 20ms repetitiva skurar / 2450 Watt 1 % THD / 2020 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Nominell watt 8 kanaler x 2 ohm 1550 watt 20ms repetitiva skurar / 1425 Watt 1 % THD / 1200 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Minsta impedans 2 ohm
Maximal RMS Spänningssving 124 volt
Frekvensåtergivning: 20Hz - 25kHz; +0dB, -3dB
20Hz - 20kHz 2ch x 2 ohm <0.5% @ 3280 watt 20Hz to 4kHz, minskar till 3000 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 4 ohm <0,15% @ 2000 watt 20Hz till 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 8 ohm <0,15% @ 1200 watt 20Hz till 20kHz, båda kanalerna igång.
Spänningsförstärkning x 40 (+32dB)
Delningsfilter 100Hz omkopplingsbar andra ordningens högpass och tredje lågpass per kanal.
Överhörning > -85dB @ 1kHz @ 1000 watt power @ 8 ohm.
Surr och brus > -106dB, "En" vägd refererad till märkeffekt @ 4 ohm.
Svängningsfrekevens > 12V/ps
Dämpningsfaktor (8 ohm) > 200:1 @ 20Hz - 1kHz @ 8 ohm
Ingångskänslighet 2.25 volt +/- 3% för 1kHz 4 ohm märkeffekt, 2.195 volt +/- 3% för 1kHz 2 ohm märkeffekt
Ingångsimpedans 20 kohm, balanserad och 10 kohm obalanserad.
Strömförbrukning @ 1/8 i VA (watt) 2210 (1440) @ 2 ohm, 1550 (950) @ 4 ohm 982 (560) @ 8 ohm
Strömförbrukning @ 1/3 i VA (watt) 4260 (3150) @ 2 ohm, 3120 (2160) @ 4 ohm, 1890 (1200) @ 8 ohm
Tomgångsförbrukning 250VA, 120 watt.
Kylning 3 temperatur beroende fläktar med variabel hastighet.
Kontroller 2 dämpare i frontpanelen, omkopplare för delningsfilter för HPF, Normal och LPF
Indikators lysdioder Fem lysdioder per kanal: Aktiv, Signal, DDT, temperatur och DC
Skydd Termisk, DC, subsonisk, felaktiga belastningar, under och överspänning
Kontaktdon Ingångar: Dubbel kombination 1/4 tum XLR, utgångar: Dubbla 1/4 tum genom, en 2- polig och en 4-polig kontakt med vridlås
Konstruktion 0.062 tum tjock aluminium
Dimensioner 3,5 tum x19 tum x 17 tum bakom frontpanelen + 0,6 tum för handtag
Nettovikt 6,61kg (14.6lbs.*)
Bruttovikt 8,34kg (18.4lbs.)
Märkeffekt för avläsningar görs med BW: 20 Hz till 22 kHz. Alla mätningar av ström görs med @ 120 VAC eller 240VAC.
2 ohm effekts stadiga tillstånd av sinuskurva är tidsbegränsad av kretsbrytare.
Drift av överbrygga är inte möjligt möjlig.
*Nettovikt inkluderar inte nätsladden.
IPR2™ 5000 Tekniska specifikationer
| Nominell watt 2 kanaler x 2 ohm | 3230 watt 20ms repetitiva skurar / 2530 watt 1 % THD båda kanalerna igång @ 1kHz. |
| Nominell watt 4 kanaler x 2 ohm | 1985 watt 20ms repetitiva skurar / 1700 Watt 1 % THD / 1470 watt 0,15 % THD, båda kanalerna igång @ 1kHz. |
| Nominell watt 8 kanaler x 2 ohm | 1175 watt 20ms repetitiva skurar / 1025 Watt 1 % THD / 880 watt 0,15 % THD, båda kanalerna igång @ 1kHz. |
Minsta belastningsimpedans 2 ohm
Maximal RMS Spänningssving 105 volt
Frekvensomfång 20Hz - 22kHz; +/- 0.5dB vid 1 watt.
20Hz - 20kHz 2ch x 2 ohm <0.5% @ 2250 watt 20Hz till 4 kHz, minskar till 1640 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 4 ohm <0.15% @ 1400 watt 20Hz till 10kHz, minskar till 1350 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 8 ohm <0,15% @ 860 watt 20Hz till 4kHz, ökning till 1000 watt @ 20kHz, båda kanalerna igång.
Spänningsförstärkning x 40 (+32dB)
Delningsfilter 100Hz omkopplingsbar andra order högpass och tredje lågpass per kanal.
Överhörning > -60dB @ 1kHz @ 700 watt @ 8 ohm.
Surr och brus > -105dB, "En" vägd refererad till märkeffekt @ 4 ohm.
Svängningsfrekvens > 12V/ps
Dämpningsfaktor (8 ohm) >210:1 @ 20Hz - 1kHz @ 8 ohm
Ingångskänslighet 1.95 volt +/- 3% för 1kHz 4 ohm märkeffekt, 1.83 volt +/- 3% för 1kHz 2 ohm märkeffekt
Ingångsimpedans 20 kohm, balanserad och 10 kohm obalanserad.
Strömförbrukning @ 1/8 i VA (watt) 1435 (890) @ 2 ohm, 920 (525) @ 4 ohm 625 (335) @ 8 ohm
Strömförbrukning @ 1/3 i VA (watt) 3050 (2155) @ 2 ohm, 1880 (1200) @ 4 ohm 1200 (715) @ 8 ohm
Tomgångsförbrukning 195VA, 90 watt.
Kylning 3 temperatur beroende fläktar med variabel hastighet.
Kontroller 2 dämpare i frontpanelen, omkopplare för delningsfilter för HPF, Normal och LPF
Indikators lysdioder Fem lysdioder per kanal: Aktiv, Signal, DDT, temperatur och DC
Skydd Termisk, DC, subsonisk, felaktiga belastningar, under och överspänning
Kontaktdon Ingångar: Dubbel kombination 1/4 tum XLR, utgångar: Dubbla 1/4 tum genom, en 2- polig och en 4-polig kontakt med vridlås
Konstruktion 0.062 tum tjock aluminium
Dimensioner 3,5 tum x19 tum x 17 tum bakom frontpanelen + 0,6 tum för handtag
Nettovikt 6,2 kg (13.6 lbs.*)
Bruttovikt 7,9 kg (17.4 lbs.)
Märkeffekt för avläsningar görs med BW: 20 Hz till 22 kHz. Alla mätningar av ström görs med @ 120 VAC eller 240VAC.
2 ohm effekts stadiga tillstånd av sinuskurva är tidsbegränsad av kretsbrytare.
Drift för överbrygga är inte möjligt möjlig.
*Nettovikt inkluderar inte nätsladden.
IPR2 7500 DSP Tekniska specifikationer
Nominell watt 2 kanaler x 2 ohm 4750 watt 20ms repetitiva skurar / 3750 watt 1 % THD båda kanalerna igång @ 1kHz.
Nominell watt 4 kanaler x 2 ohm 2800 watt 20ms repetitiva skurar / 2450 Watt 1 % THD / 2020 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Nominell watt 8 kanaler x 2 ohm 1550 watt 20ms repetitiva skurar / 1425 Watt 1 % THD / 1200 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Minsta impedans 2 ohm
Maximal RMS Spänningssving 124 volt
Frekvensomfång 20Hz - 25kHz; +0dB, -3dB
20Hz - 20kHz 2ch x 2 ohm <0.5% @ 3280 watt 20Hz till 4 kHz, minskar till 3000 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 4 ohm <0,15% @ 2000 watt 20Hz till 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 8 ohm <0,15% @ 1200 watt 20Hz till 20kHz, båda kanalerna igång.
Spänningsförstärkning x 70 (+37 dB)
Delningsfilter Justerbar Högpass- och lågpassfilter per kanal. Filtertyper: 12dB/oktav 2:a ordningen, 18dB/oktav 3:e ordningen, 24dB/oktav
4: e ordningen Butterworth och 24dB/oktav 4: e ordningen Linkwitz -Riley
Överhörning > -60dB @ 1kHz @ 1000 watt @ 8 ohm.
Surr och brus > -95dB, "En" vägd refererad till märkeffekt @ 4 ohm.
Svängningsfrekevens > 12V/ps
Dämpningsfaktor (8 ohm) > 200:1 @ 20Hz - 1kHz @ 8 ohms
Ingångskänslighet 1.290 volt +/- 3% för 1 kHz 4 ohm märkeffekt, 1.240 volt +/- 3% för 1 kHz 2 ohm märkeffekt
Ingångsimpedans 12 kohm, balanserad och 10 kohm obalanserad.
Strömförbrukning @ 1/8 i VA (watt) 2210 (1440) @ 2 ohm, 1550 (950) @ 4 ohm, 982 (560) @ 8 ohm
Strömförbrukning @ 1/3 i VA (watt) 4260 (3150) @ 2 ohm, 3120 (2160) @ 4 ohm, 1890 (1200) @ 8 ohm
Tomgångsförbrukning 250VA, 120 watt.
Kylning 3 temperatur beroende fläktar med variabel hastighet.
Kontroller 2 spärrade dämpare i frontpanelen, omkodarens tryckknapp för navigering i menyerna på LCD-skärmen för ingångsläge, parametrisk EQ, delningsfilter HPF, Normal, LPF och mer.
Indikators lysdioder Fem lysdioder per kanal: Aktiv, Signal, DDT, temperatur och DC
Skydd Termisk, DC, subsonisk, felaktiga belastningar, under och överspänning
Kontaktdon Ingångar: Dubbel kombination 1/4 tum XLR, utgångar: Dubbla hanuttag XLR ingång genom, en 2-polig och 4-polig kontakter med vridlås
Konstruktion 0.062 tum tjock aluminium
Dimensioner 3,5 tum x19 tum x 17 tum bakom frontpanelen + 0,6 tum för handtag
Nettovikt 6,61kg (14.6lbs.*)
Bruttovikt 8,34kg (18.4lbs.)
Märkeffekt för avläsningar görs med BW: 20 Hz till 22 kHz. Alla mätningar av ström görs med @ 120 VAC eller 240VAC.
2 ohm effekts stadiga tillstånd av sinuskurva är tidsbegränsad av kretsbrytare.
Drift för överbrygga är inte möjligt möjlig.
*Nettovikt inkluderar inte nätsladden.
IPR2™ 5000 DSP Tekniska specifikationer
Nominell watt 2 kanaler x 2 ohm 3230 watt 20ms repetitiva skurar / 2530 watt 1 % THD båda kanalerna igång @ 1kHz.
Nominell watt 4 kanaler x 2 ohm 1985 watt 20ms repetitiva skurar / 1700 Watt 1 % THD / 1470 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Nominell watt 8 kanaler x 2 ohm 1175 watt 20ms repetitiva skurar / 1025 Watt 1 % THD / 880 watt 0,15 % THD, båda kanalerna igång @ 1kHz.
Minsta belastningsimpedans 2 ohm
Maximal RMS Spänningssving 105 volt
Frekvensomfång 20Hz - 22kHz; +/- 0.5dB vid 1 watt.
20Hz - 20kHz 2ch x 2 ohm <0.5% @ 2250 watt 20Hz till 4kHz, minskar till 1640 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 4 ohm <0.15% @ 1400 watt 20Hz till 10kHz, minskar till 1350 watt @ 20kHz, båda kanalerna igång.
20Hz - 20kHz 2ch x 8 ohm <0,15% @ 860 watt 20Hz till 4kHz, ökning till 1000 watt @ 20kHz, båda kanalerna igång.
Spänningsförstärkning x 70 (+37dB)
Delningsfilter Justerbar Högpass- och lågpassfilter per kanal. Filtertyper: 12dB/oktav 2:a ordningen, 18dB/oktav 3:e ordningen, 24dB/oktav
4:e ordningen Butterworth och 24dB/oktav 4:e ordning Linkwitz -Riley.
Överhörning -60dB @ 1kHz @ 700 watt @ 8 ohm.
Surr och brus > -96dB, "En" vägd refererad till märkeffekt @ 4 ohm.
Svängningsfrekevens > 12V/ps
Dämpningsfaktor (8 ohm) > 210:1 @ 20Hz - 1kHz @ 8 ohms
Ingångskänslighet 1.094 volt +/- 3% för 1 kHz 4 ohm märkeffekt, 1.025 volt +/- 3% för 1 kHz 2 ohm märkeffekt.
Ingångsimpedans 12 kohm, balanserad och 6 kohm obalanserad.
Strömförbrukning @ 1/8 i VA (watt) 1435 (890) @ 2 ohm, 920 (525) @ 4 ohm, 625 (335) @ 8 ohm
Strömförbrukning @ 1/3 i VA (watt) 3050 (2155) @ 2 ohm, 1880 (1200) @ 4 ohm, 1200 (715) @ 8 ohm
Tomgångsförbrukning 195VA, 90 watt.
Kylning 3 temperatur beroende fläktar med variabel hastighet.
Kontroller 2 dämpare i frontpanelen, omkopplare för delningsfilter för HPF, Normal och LPF
Indikators lysdioder Fem lysdioder per kanal: Aktiv, Signal, DDT, temperatur och DC
Skydd Termisk, DC, subsonisk, felaktiga belastningar, under och överspänning
Kontaktdon Ingångar: Dubbel kombination 1/4 tum XLR, utgångar: Dubbla hanuttag XLR ingång genom, en 2-polig och 4-polig kontakter med vridlås
Konstruktion 0.062 tum tjock aluminium
Dimensioner 3,5 tum x19 tum x 17 tum bakom frontpanelen + 0,6 tum för handtag
Nettovikt 6.2 kg (13.6 lbs.*)
Bruttovikt 7.9 kg (17.4 lbs.)
Märkeffekt för avläsningar görs med BW: 20 Hz till 22 kHz. Alla mätningar av ström görs med @ 120 VAC eller 240VAC.
2 ohm effekts stadiga tillstånd av sinuskurva är tidsbegränsad av kretsbrytare.
Drift för överbrygga är inte möjligt möjlig
*Nettovikt inkluderar inte nätsladden.
