KÄYTTÖOHJE Classic 30 PEAVEY
Tarkoitettu kiinnittämään käyttäjän huomio sellaiseen eristämättömään vaaralliseen jännitteeseen tuotteen kotelossa, joka saattaa olla riittävän suuri aiheuttaakseen sähköiskuvaaran.
Tarkoitettu kiinnittämään käyttäjän huomio tärkeisiin käyttö- ja huolto-ohjeisiin tuotteen mukana seuraavassa ohjeistuksessa.
VAROITUS: Sähköiskun vaara — ÄLÄ AVAA!
VAROITUS: Sähköiskuvaaran vuoksi älä poista kantta. Ei sisällä käyttäjän huollettavissa olevia osia. Huoltaminen tulee jättää pätevän huoltohenkilöstön tehtäväksi.
VAARA: Sähköiskun tai tulipalon vaaran estämiseksi tätä laitetta ei saa altistaa sateelle tai kosteudelle, eikä sen päälle saa asettaa nesteellä täytettyjä esineitä, kuten maljakoita. Ennen laitteen käyttöä lue muut varoitukset käyttöohjeesta.
Suojamaadoitus terminaali. Laite tulee kytkeä sähköverkkoon suojajohtimella.
VAARA: Käytettäessä sähkölaitteita tulee aina huomioida mm. seuraavat turvallisuusohjeet:
- Lue nämä ohjeet.
- Säilytä nämä ohjeet.
- Huomioi kaikki varoitukset.
- Noudata kaikkia ohjeita
- Älä käytä laitetta veden lähellä.
- Puhdista vain kuivalla kankaalla.
- Älä tuki mitään tuuletusaukkoja. Asenna valmistajan ohjeiden mukaisesti.
- Älä asenna lämpölähteiden, kuten pattereiden, liesien tai muiden lämpöä tuottavien laitteiden (kuten vahvistinten) lähelle.
- Älä poista polarisoidun tai maadoitustyyppisen tulpan suojausta. Polarisoidun tulpan toinen napa on leveämpi kuin toinen. Maadoitustulpassa on kaksi napaa ja kolmas maadoitusnapa. Leveä napa ja maadoitusnapa on tarkoitettu turvaamaan laitteen käyttöä. Jos mukana toimitettu tulppa ei sovi pistorasiaan, kutsu sähkömies vaihtamaan pistorasia, sillä se on vanhentunut.
- Suojaa virtajohtoa päälle kävelemiseltä ja nipistykseltä, erityisesti pistotulppien, pistorasioiden sekä laitteen ulosvientien kohdalla.
- Käytä vain valmistajan toimittamia lisälaitteita.
- Käytä vain valmistajan määrittämän tai laitteen mukana myydyn vaunun, jalustan, kolmijalan, kiinnikkeen tai pöydän kanssa. Käytettäessä vaunua liikuta vaunun ja laitteen yhdistelmää varovasti, jotta vältetään loukkaantumiset kaatumisesta johtuen.
- Irrota laite sähköverkosta ukkosmyrskyjen aikana tai jos laitetta ei käytetä pitkään aikaan.
- Huoltaminen tulee jättää pätevän huoltohenkilöstön tehtäväksi. Huoltoa tarvitaan, kun laite on jollakin tavoin vioittunut, esim. virtalähteen johto tai pistoke on vioittunut, laitteen sisään on joutunut nestettä tai esineitä, laite on altistettu sateelle tai kosteudelle, laite ei toimi normaalisti tai se on pudonnut.
- Älä koskaan katkaise maadoitusnastaa. Ottamalla meihin yhteyttä saat kirjasen "Sähköiskuvaara ja maadoitus". Kytke vain virtalähteeseen, joka vastaa laitteen virtajohdon viereen merkittyä tyyppiä.
- Jos laite kiinnitetään laiteräkkiin, tulee se tukea takaosastaan.
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
- Tätä sähkölaitetta ei tule altistaa nestetipoille tai roiskeille, eikä laitteen päälle saa asettaa nestettä sisältäviä esineitä, kuten maljakoita.
- Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaarallinen jännite, kun virtakytkin on pois-asennossa. Virtajohto toimii pääkytkimenä, ja sen pitää olla aina käytettävissä.
- Altistus erittäin korkeille äänitasoille voi aiheuttaa pysyvän kuulovaurion. Henkilöiden alttius melun aiheuttamille kuulovaurioille vaihtelee, mutta lähes kaikkien kuulo vaurioituu altistuttaessa riittävän kovalle melulle riittävän kauan. Yhdysvaltain hallituksen työturvallisuus- ja terveyshallinto (OSHA) on määrittänyt seuraavat hyväksyttävät melutasoaltistukset:
| Kesto päivää kohti tunteina | Äänitaso dBA, hidas vaste |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 1/2 | 102 |
| 1 | 105 |
| 1/2 | 110 |
| 1/4 tai alle | 115 |
OSHA:n mukaan altistus yo. tasoja korkeammalle määrälle voi aiheuttaa osittaisen kuulon menetyksen. Käytettäessä vahvistinjärjestelmää tulee kuulovaurioiden estämiseksi käyttää korvatulppia tai kuulosuojaimia, mikäli altistus ylittää yllä asetetut rajat. Jotta vältetään mahdollisesti vaarallinen altistus korkeille äänenpaineen tasoille, suositellaan, että kaikki korkeaa äänenpainetta tuottavien laitteiden, kuten tämän vahvistimen, lähistöllä olevat henkilöt suojaavat kuulonsa, kun laite on käytössä.
SÄILYTÄ NÄMÄ OHJEET!
VIKTIGA SÄKERHETSINSTRUKTIONER
Logo viliattu direktivin 2002/56/EY filteen M(OJ)L37/38,13.02.03 mukaisesti, määrileisty standardissa EN 50419: 2005 Palkki on uuden jätteen merkintäsymboli ja sitä käytetään vein 13. eokuuta 2005 jäliken valmiskluissa bilteissa
Tuoltoen oikoa hävilläminen. Tämä merkkä ilmaisee, etä tuolotia ei sia hävillää muun talousjälisen mukena EU auseala. Jolta estelään mandollset valvatomatan jäätäiden hävillämisen nataat yymärstölle tai ihmisten terveydelie, kierätta tuote vastuilliesesti ja edistä motasiotion kestäviä uudokem käyttöö. Viil palutaa käytelyn tailkon käytämlää keriysjärjestelmä tai otamalla yhteytä jälleenmygään, jolla lärle ostatin. He vovat laimitaa tuoltoen yymärstöön kamalta turvalaison kierätylesxen.

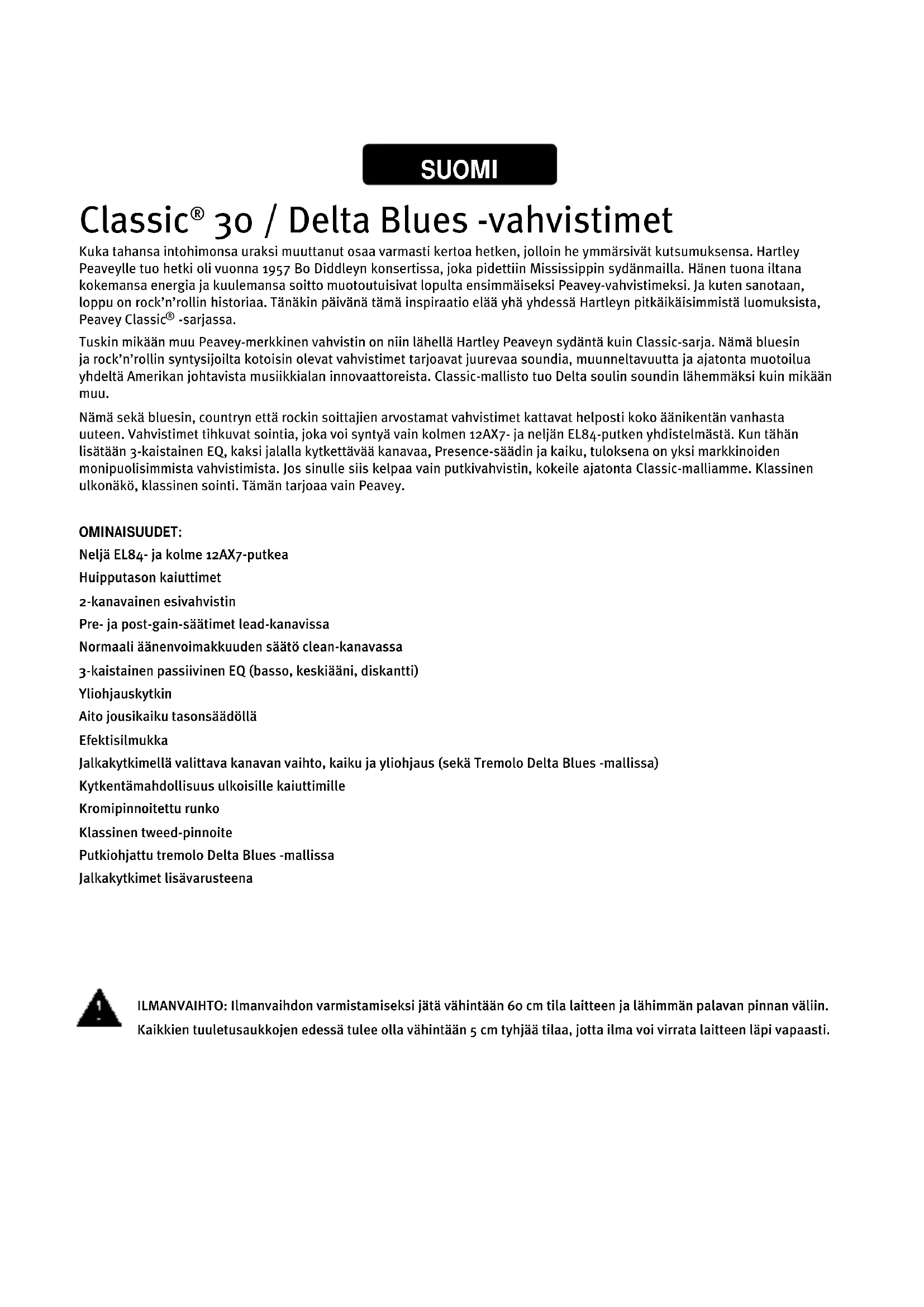

Classic® 30 / Delta Blues -vahvistimet
Kuka tahansa intohimonsa uraksi muuttanut osaa varmasti kertoa hetken, jolloin he ymmärsivät kutsumuksensa. Hartley Peaveylle tuo hetki oli vuonna 1957 Bo Diddleyn konsertissa, joka pidettiin Mississippin sydänmailla. Hänen tuona iltana kokemansa energia ja kuulemansa soitto muotoutuisivat lopulta ensimmäiseksi Peavey-vahvistimeksi. Ja kuten sanotaan, loppu on rock'n'rollin historiaa. Tänäkin päivänä tämä inspiraatio elää yhä yhdessä Hartleyn pitkäikäisimmistä luomuksista, Peavey Classic® -sarjassa.
Tuskin mikään muu Peavey-merkkinen vahvistin on niin lähellä Hartley Peaveyn sydäntä kuin Classic-sarja. Nämä bluesin ja rock'n'rollin syntysijoilta kotoisin olevat vahvistimet tarjoavat juurevaa soundia, muunneltavuutta ja ajatonta muotoilua yhdeltä Amerikan johtavista musiikkialan innovaattoreista. Classic-mallisto tuo Delta soulin soundin lähemmäksi kuin mikään muu.
Nämä sekä bluesin, countryn että rockin soittajien arvostamat vahvistimet kattavat helposti koko äänikentän vanhasta uuteen. Vahvistimet tihkuvat sointia, joka voi syntyä vain kolmen 12AX7- ja neljän EL84-putken yhdistelmästä. Kun tähän lisätään 3-kaistainen EQ, kaksi jalalla kytkettävää kanavaa, Presence-säädin ja kaiku, tuloksena on yksi markkinoiden monipuolisimmista vahvistimista. Jos sinulle siis kelpaa vain putkivahvistin, kokeile ajatonta Classic-malliamme. Klassinen ulkonäkö, klassinen sointi. Tämän tarjoaa vain Peavey.
OMINAISUUDET:
Neljä EL84- ja kolme 12AX7-putkea
2-kanavainen esivahvistin
Pre- ja post-gain-säätimet lead-kanavissa
Normaali äänenvoimakkuuden säätö clean-kanavassa
3-kaistainen passiivinen EQ (basso, keskiääni, diskantti)
Yliohjauskytkin
Aito jousikaiku tasonsäädöllä
Efektisilmukka
Jalkakytkimellä valittava kanavan vaihto, kaiku ja yliohjaus (sekä Tremolo Delta Blues -mallissa)
Kytkentämahdollisuus ulkoisille kaiuttimille
Kromipinnoitettu runko
Klassinen tweed-pinnoite
Putkiohjattu tremolo Delta Blues -mallissa
Jalkakytkimet lisävarusteena
ILMANVAIHTO: Ilmanvaihdon varmistamiseksi jätä vähintään 60 cm tila laitteen ja lähimmän palavan pinnan väliin. Kaikkien tuuletusaukkojen edessä tulee olla vähintään 5 cm tyhjää tilaa, jotta ilma voi virrata laitteen läpi vapaasti.
Classic ^AE 30 -ohjauspaneeli
POWER-KYTKIN
Ota laite käyttöön kääntämällä kytkin ON-asentoon.
STANDBY-KYTKIN
Sallii vahvistimen asettamisen valmiustilaan tai aktiiviseen tilaan. Valmiustilassa putket pidetään lämpiminä, mutta vahvistin ei ole toiminnassa.
PILOT-VALON LED
Syttyy, kun laitteeseen syötetään verkkovirtaa.
EFEKTILÄHTÖ
Lähtö, josta signaali syötetään ulkoiseen efekti- tai signaalinkäsittelylaitteeseen.
EFEKTIPALUU
Tulo ulkoisesta efekti- tai signaalinkäsittelylaitteesta palaaville signaaleille.
Passiiviset sävynsäädöt, jotka säätävät korkeita taajuuksia, keskitaajuuksia ja matalia taajuuksia.
BOOST-KYTKIN
Nostaa järjestelmän yleistulotasoa. Ota käyttöön painamalla kytkin sisään.
REVERB
Tuottaa kaikuefektin. Lisää efektiä kääntämällä myötäpäivään. Kytkentää PÄÄLLE/POIS voidaan ohjata jalkakytkimellä.
POST-TULOTASO
Ohjaa Lead-kanavan yleistä äänenvoimakkuutta. Lopullinen tasonsäätö pitää tehdä sen jälkeen, kun sointi on säädetty halutuksi.
PRE-TULOTASO
Ohjaa Lead-kanavan tulon äänenvoimakkuutta.
CHANNEL-VALINTAKYTKIN
Sallii Lead- tai Normal-kanavan valinnan.
HUOMAA: Kanava voidaan valita myös jalkakytkimellä. Jos etävalintaa halutaan käyttää, kanavakytkimen on oltava painettuna sisään (Lead-asennossa).
NORMAL-TULOTASO
Ohjaa Normal-kanavan äänenvoimakkuutta.
INPUT
Tuloliitin on yhteensopiva kaikentyyppisten kitaramikrofonien signaalin kanssa. Kytke kitara vahvistimeen laadukkaalla häiriösuojatulla kaapelilla.
Liitin on tarkoitettu valinnaisen jalkakytkimen liittämiseen. Jalkakytkimellä voidaan valita Lead- tai Normal-kanava sekä aktivoida yliohjaus. Jalkakytkintä käytettäessä kytke aina liitin perälle asti (toinen napsahdus), jotta varmistutaan oikeasta toiminnasta. (vaatii Peavey-jalkakytkimen 03054360)
15 REVERB-KYTKIMEN LIITIN
Liitin on tarkoitettu valinnaisen jalkakytkimen liittämiseen. Jalkakytkimellä voidaan kytkeä kaiku pois. (vaatii Peavey-jalkakytkimen 03051000)
16 ULKOISEN KAIUTTIMEN LIITIN
Liitin on tarkoitettu ulkoisen kaiutinkaapin liitäntää varten. Pienin vähimmäisimpedanssi on 8 ohmia.
Varoitus: Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaarallinen jännite myös, kun virtakytkin on OFF-asennossa.
17 FUSE (SULAKE)
Sulake on asennettu sulakepidikkeen kanteen. Jos sulake palaa, SE ON KORVATTAVA SAMANTYYPPISELLÄ JA -KOKOISELLA SULAKKEELLA, JOTTA ESTETÄÄN LAITTEISTON VIOITTUMINEN SEKÄ TAKUUN KUMOUTUMINEN! Jos vahvistin polttaa sulaketta jatkuvasti, laite tulee toimittaa valtuutettuun huoltoliikkeeseen korjattavaksi.
VAROITUS: SULAKKEEN SAA VAIHTAA VASTA, KUN VIRTAJOHTO ON IRROTETTU PISTORASIASTA.
VERKKOVIRTATULO:
Tämä liitin on IEC-virtajohdolle, joka syöttää laitteeseen verkkovirtaa. Kytke laitteen virta kytkemällä virtajohto tähän liittimeen. Väärän verkkojännitteen käytöstä voi seurata laitteen vaurioituminen. (Katso laitteessa olevaa verkkojännitteen merkintää).
Älä koskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittää vain maadoitettuun pistorasiaan. Sähköisku- ja tulipalovaaran välttämiseksi tulee aina varmistaa, että vahvistin ja siihen kytketyt laitteet on maadoitettu.
NOTE: FOR UK ONLY
Delta Blues ^Æ -ohjauspaneeli
POWER-KYTKIN
Ota laite käyttöön kääntämällä kytkin ON-asentoon.
STANDBY-KYTKIN
Tämän kaksisuuntaisen vipukytkimen avulla vahvistin voidaan asettaa STANDBY-tilaan (valmiustila). STANDBY-asennossa putket pidetään lämpiminä, mutta vahvistin ei ole toiminnassa. Vaihtaminen ON-asentoon asettaa vahvistimen aktiiviseen tilaan.
PILOT-VALO
Syttyy, kun laitteeseen syötetään verkkovirtaa.
TREMOLO SPEED
Nopeussäädin määrittää signaalin modulointinopeuden. Säädin vaihtelee Tremolo-pääoskillaattorin nopeutta. Sen säätöalue riittää kaikkeen moderniin musiikkiin. Säätimen kääntäminen myötäpäivään nostaa tremolon modulointinopeutta. Tremolo voidaan kytkeä pois jalkakytkimellä.
TREMOLO INTENSITY
Intensiteettisäätimellä voidaan muunnella puhtaan signaalin amplitudimodulaation määrää. Sitä voidaan säätää tuskin havaittavasta aina dramaattiseen modulaatioon asti. Intensiteettisäätimen kääntäminen myötäpäivään lisää tremolon syvyyttä.
EFEKTIPALUU
Tulo ulkoisesta efekti- tai signaalinkäsittelylaitteesta palaaville signaaleille.
EFEKTILÄHTÖ
Lähtö, josta signaali syötetään ulkoiseen efekti- tai signaalinkäsittelylaitteeseen.
Passiiviset sävynsäädöt, jotka säätävät korkeita taajuuksia, keskitaajuuksia ja matalia taajuuksia.
BOOST-KYTKIN
Nostaa järjestelmän yleistulotasoa. Ota käyttöön painamalla kytkin sisään.
REVERB
Tuottaa kaikuefektin. Lisää efektiä kääntämällä myötäpäivään.
POST-TULOTASO
Ohjaa Lead-kanavan yleistä äänenvoimakkuutta. Lopullinen tasonsäätö pitää tehdä sen jälkeen, kun sointi on säädetty halutuksi.
PRE-TULOTASO
Ohjaa Lead-kanavan tulon äänenvoimakkuutta.
CHANNEL-VALINTAKYTKIN
Sallii Lead- tai Normal-kanavan valinnan.
Huomaa: Kanava voidaan valita myös jalkakytkimellä. Jos etävalintaa halutaan käyttää, kanavakytkimen on oltava painettuna sisään (Lead-asennossa).
NORMAL-TULOTASO
Ohjaa Normal-kanavan äänenvoimakkuutta.
INPUT
Tuloliitin on yhteensopiva kaikentyyppisten kitaramikrofonien signaalin kanssa. Kytke kitara vahvistimeen laadukkaalla häiriösuojatulla kaapelilla.
Liitin on tarkoitettu valinnaisen jalkakytkimen liittämiseen. Jalkakytkimellä voidaan valita Lead- tai Normal-kanava sekä aktivoida yliohjaus. Jalkakytkintä käytettäessä kytke aina liitin perälle asti (toinen napsahdus), jotta varmistutaan oikeasta toiminnasta. (vaatii Peavey-jalkakytkimen 03330850)
17 REVERB-KYTKIMEN LIITIN
Liitin on tarkoitettu valinnaisen jalkakytkimen liittämiseen. Jalkakytkimellä voidaan kytkeä kaiku pois. (vaatii Peavey-jalkakytkimen 03330850)
18 ULKOISEN KAIUTTIMEN LIITIN
Liitin on tarkoitettu ulkoisen kaiutinkaapin liitäntää varten. Pienin vähimmäisimpedanssi on 16 ohmia.
Varoitus: Laitteen virtakytkin ei katkaise ensiövirran molempia puolia. Laitteen sisällä voi olla vaarallinen jännite myös, kun virtakytkin on pois-asennossa.
19 FUSE (SULAKE)
Sulake on asennettu sulakepidikkeen kanteen. Jos sulake palaa, SE ON KORVATTAVA SAMANTYYPPISELLÄ JA -KOKOISELLA SULAKKEELLA, JOTTA ESTETÄÄN LAITTEISTON VIOITTUMINEN SEKÄ TAKUUN KUMOUTUMINEN! Jos vahvistin polttaa sulaketta jatkuvasti, laite tulee toimittaa valtuutettuun huoltoliikkeeseen korjattavaksi.
20 VERKKOVIRTATULO:
Tämä liitin on IEC-virtajohdolle, joka syöttää laitteeseen AC-virtaa. Kytke laitteen virta kytkemällä virtajohto tähän liittimeen. Väärän verkkojännitteen käytöstä voi seurata laitteen vaurioituminen. (Katso laitteessa olevaa verkkojännitteen merkintää).
Älä koskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittää vain maadoitettuun pistorasiaan. Sähköisku- ja tulipalovaaran välttämiseksi tulee aina varmistaa, että vahvistin ja siihen kytketyt laitteet on maadoitettu.
