GEBRUIKSAANWIJZING Classic 30 PEAVEY

Bedoeld om de gebruiker te attenderen op de aanwezigheid van ongeïsoleerde "gevaarlijke spanning" binnen de behuizing van het product dat van voldoende omvang kan zijn om een risico op elektrische schokken te vormen.

Bedoeld om de gebruiker te attenderen op de aanwezigheid van belangrijke gebruik- en onderhoudsinstructies in de literatuur bij het product.

OPGELET: Risico op een elektrische schok - NIET OPENEN

OPGELET: Om het risico op elektrische schokken te verkleinen, verwijder niet het deksel. Er zijn geen voor de gebruiker bruikbare onderdelen binnenin aanwezig. Verwijs onderhoud door naar gekwalificeerd onderhoudspersoneel.

WAARSCHUWING: Om elektrische schokken of brandgevaar te voorkomen, stel dit apparaat mag niet bloot aan regen of vocht ' en voorwerpen gevuld met vloeistoffen, zoals vazen mogen niet op dit apparaat worden geplaatst. Lees de gebruiksaanwijzingen voor nadere waarschuwingen voordat u dit apparaat gebruikt.

Beschermende aardklem. Het apparaat dient te worden aangesloten op een stopcontact met een beschermend aardcontact.

WAARSCHUWING: Bij gebruik van elektrische producten, moeten elementaire voorzorgsmaatregelen altijd worden opgevolgd, waaronder het volgende:

1. Lees deze gebruiksaanwijzing.
2. Bewaar deze gebruiksaanwijzing.
3. Besteed aandacht aan alle waarschuwingen.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.
8. Installeer niet in de buurt van warmtebronnen zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil nooit de veiligheidsvoorziening van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee bladen, waarvan er één breder is dan de andere. Een geaarde stekker heeft twee bladen en een derde aardingspen. Het bredere blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, raadpleeg dan een elektricien voor het vervangen van het verouderde stopcontact.
10. Bescherm het netsnoer zodat er niet over gelopen kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen aansluitstukken/accessoires geleverd door de fabrikant.
12. Gebruik uitsluitend een wagentje, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij het apparaat wordt verkocht. Wanneer u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens bliksem of wanneer het apparaat gedurende lange perioden niet gebruikt wordt.
14. Laat al het onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijn terechtgekomen, het apparaat aan regen of vocht is blootgesteld, niet normaal werkt, of is gevallen.
15. Breek nooit de aardingspen af. Raadpleeg ons gratis boekje "Schokgevaar en aarding". Sluit alleen op een voedingsspanning aan van het type aangegeven op het apparaat naast het netsnoer.
16. Als dit product in een apparatuurrek gemonteerd moet worden, moet voor achterondersteuning worden verzorgd.
17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
18. Dit elektrisch apparaat mag niet aan druip- of spatwater worden blootgesteld en er moet op gelet worden dat geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.
19. De aan/uit-schakelaar van dit apparaat onderbreekt niet beide contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig zijn ondanks dat de aan/uit-schakelaar op uit staat. De stekker van het apparaat wordt gebruikt als onderbrekingsmechanisme, het onderbrekingsmechanisme dient eenvoudig bedienbaar te blijven.
20. Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. Individuen verschillen in gevoeligheid voor gehoorverlies door lawaai geïnduceerd, maar bijna iedereen zal enig gehoor verliezen indien voor een bepaalde duur aan voldoende intens lawaai blootgesteld. De Occupational Safety and Health Administration (OSHA) van de Amerikaanse regering heeft de volgende blootstellingen aan toelaatbaar lawaainiveau gespecificeerd:

Duur per dag In uren
Geluidsniveau dBA, trage reactie

8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 of minder	115

Volgens OSHA, kan elke blootstelling boven de bovengenoemde toelaatbare grenswaarden tot enige gehoorverlies leiden. Oordoppen of -beschermers in de oorkanalen of over de oren moeten bij het bedienen van dit versterkersysteem worden gedragen om een permanent gehoorverlies te voorkomen, indien blootstelling boven de grenzen zoals hierboven zijn vermeld. Om potentieel gevaarlijke blootstelling aan hoge geluidsdruk te voorkomen, is het raadzaam om alle personen die aan apparatuur worden blootgesteld die in staat is om hoge geluidsdruk te produceren, zoals dit versterkersysteem, met gehoorbeschermers te beschermen wanneer dit apparaat in bedrijf is.

BEWAAR DEZE INSTRUCTIES!

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Bij gebruik van elektrische producten, moeten elementaire voorzorgsmaatregelen altijd worden opgevolgd, waaronder het volgende:

1. Lees deze gebruiksaanwijzing.
2. Bewaar deze gebruiksaanwijzing.
3. Besteed aandacht aan alle waarschuwingen.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het alleen met een droge doek.

7. Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.

8. Installeer niet in de buurt van warmtebronnen zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.

9. Omzeil nooit de veiligheidsvoorziening van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee bladen, waarvan er één breder is dan de andere. Een geaarde stekker heeft twee bladen en een derde aardingspen. Het bredere blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, raadpleeg dan een elektricien voor het vervangen van het verouderde stopcontact.

10. Bescherm het netsnoer zodat er niet over gelopen kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.

11. Gebruik alleen aansluitstukken/accessoires geleverd door de fabrikant.

12. Gebruik uitsluitend een wagentje, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij het apparaat wordt verkocht. Wanneer u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens bliksem of wanneer het apparaat gedurende lange perioden niet gebruikt wordt.

14. Laat al het onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijn terechtgekomen, het apparaat aan regen of vocht is blootgesteld, niet normaal werkt, of is gevallen.

15. Breek nooit de aardingspen af. Raadpleeg ons gratis boekje "Schokgevaar en aarding". Sluit alleen op een voedingsspanning aan van het type aangegeven op het apparaat naast het netsnoer.

16. Als dit product in een apparatuurrek gemonteerd moet worden, moet voor achterondersteuning worden verzorgd.

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

18. Dit elektrisch apparaat mag niet aan druip- of spatwater worden blootgesteld en er moet op gelet worden dat geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.

19. De aan/uit-schakelaar van dit apparaat onderbreekt niet beide contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig zijn ondanks dat de aan/uit-schakelaar op uit staat. De stekker van het apparaat wordt gebruikt als onderbrekingsmechanisme, het onderbrekingsmechanisme dient eenvoudig bedienbaar te blijven.

20. Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. Individuen verschillen in gevoeligheid voor gehoorverlies door lawaai geïnduceerd, maar bijna iedereen zal enig gehoor verliezen indien voor een bepaalde duur aan voldoende intens lawaai blootgesteld. De Occupational Safety and Health Administration (OSHA) van de Amerikaanse regering heeft de volgende blootstellingen aan toelaatbaar lawaainiveau gespecificeerd:

Duur per dag In uren Geluidsniveau dBA, trage reactie

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110

1/4 of minder 115

Volgens OSHA, kan elke blootstelling boven de bovengenoemde toelaatbare grenswaarden tot enige gehoorverlies leiden. Oordoppen of -beschermers in de oorkanalen of over de oren moeten bij het bedienen van dit versterkersysteem worden gedragen om een permanent gehoorverlies te voorkomen, indien blootstelling boven de grenzen zoals hierboven zijn vermeld. Om potentieel gevaarlijke blootstelling aan hoge geluidsdruk te voorkomen, is het raadzaam om alle personen die aan apparatuur worden blootgesteld die in staat is om hoge geluidsdruk te produceren, zoals dit versterkersysteem, met gehoorbeschermers te beschermen wanneer dit apparaat in bedrijf is.

BEWAAR DEZE INSTRUCTIES!

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Het logo waarnaar wordt verwezen in de bijlage van Richtlijn 2002/96/EG IV(OJ(L)37/38,13.02.03 en omschreven in EN 50419: 2005

De balk is het symbool voor het markeren van nieuw afval en wordt alleen toegepast op apparatuur dat is vervaardigd na 13 augustus 2005

Juiste verwijdering van dit product. Deze markering geeft aan dat dit product nengens in de Europese Unie met ander hulshoudelijk afval mag worden afgevoer. Om mogelijke schade aan het milieu of gezondheid door ongecontroisende afvalverwijdering te voorkomen, recycle het op een verantwaarde wijze om het duurzame hergebruik van materiaalgrondstoffen te bevorderen. Om uw gebruikte apparaat in te leveren, kunt u gebruik maken van de inlever- en verzametsystemer of contact opnemen met de verkoper waar het product is gekocht. Zij kunnen dit product innemen voor het milieuvriendelijk recycling.

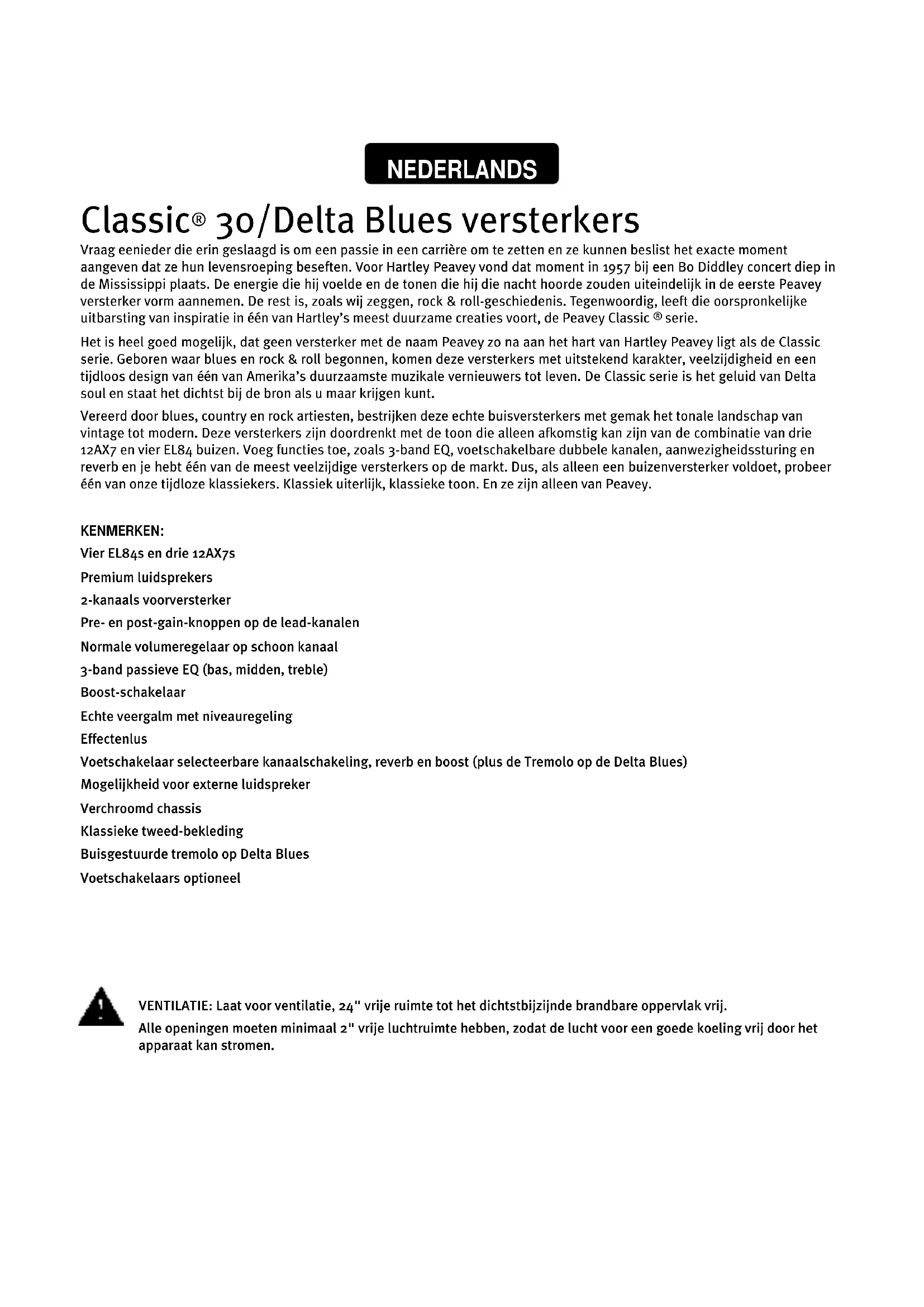

Classic tweed covering

Vraag eenieder die erin geslaagd is om een passie in een carrière om te zetten en ze kunnen beslist het exacte moment aangeven dat ze hun levensroeping beseften. Voor Hartley Peavey vond dat moment in 1957 bij een Bo Diddley concert diep in de Mississippi plaats. De energie die hij voelde en de tonen die hij die nacht hoorde zouden uiteindelijk in de eerste Peavey versterker vorm aannemen. De rest is, zoals wij zeggen, rock & roll-geschiedenis. Tegenwoordig, leeft die oorspronkelijke uitbarsting van inspiratie in één van Hartley's meest duurzame creaties voort, de Peavey Classic ^® serie.

Het is heel goed mogelijk, dat geen versterker met de naam Peavey zo na aan het hart van Hartley Peavey ligt als de Classic serie. Geboren waar blues en rock & roll begonnen, komen deze versterkers met uitstekend karakter, veelzijdigheid en een tijdloos design van één van Amerika's duurzaamste muzikale vernieuwers tot leven. De Classic serie is het geluid van Delta soul en staat het dichtst bij de bron als u maar krijgen kunt.

Vereerd door blues, country en rock artiesten, bestrijken deze echte buisversterkers met gemak het tonale landschap van vintage tot modern. Deze versterkers zijn doordrenkt met de toon die alleen afkomstig kan zijn van de combinatie van drie 12AX7 en vier EL84 buizen. Voeg functies toe, zoals 3-band EQ, voetschakelbare dubbele kanalen, aanwezigheidssturing en reverb en je hebt één van de meest veelzijdige versterkers op de markt. Dus, als alleen een buizenversterker voldoet, probeer één van onze tijdloze klassiekers. Klassiek uiterlijk, klassieke toon. En ze zijn alleen van Peavey.

KENMERKEN:

Vier EL84s en drie 12AX7s

Premium luidsprekers

2-kanaals voorversterker

Pre- en post-gain-knoppen op de lead-kanalen

Normale volumeregelaar op schoon kanaal

3-band passieve EQ (bas, midden, treble)

Boost-schakelaar

Echte veergalm met niveauregeling

Effectenlus

Voetschakelaar selecteerbare kanaalschakeling, reverb en boost (plus de Tremolo op de Delta Blues)

Mogelijkheid voor externe luidspreker

Verchroomd chassis

Klassieke tweed-bekleding

Buisgestuurde tremolo op Delta Blues

Voetschakelaars optioneel

VENTILATIE: Laat voor ventilatie, 24" vrije ruimte tot het dichtstbijzijnde brandbare oppervlak vrij.

Alle openingen moeten minimaal 2" vrije luchtruimte hebben, zodat de lucht voor een goede koeling vrij door het apparaat kan stromen.

Classic ^E 30 bedieningspaneel

INPUT NORMAL CHSEL PRE POST REVERB BASS MIDDLE MOST TREBLE SPX SET STANDSY ON ON 101213 6 5 231489 POWER

POWER-SCHAKELAAR

Schakel naar de "ON"-stand om te activeren.

STANDBY-SCHAKELAAR

Om de versterker in de standby-modus of actieve modus te schakelen. In de standby-modus blijven de buizen warm, maar werkt de versterker niet.

PILOT-LED

Brandt wanneer het apparaat op het lichtnet aangesloten en ingeschakeld is.

EFFECTENUITGANG

Uitgang voor het voedingssignaal naar externe effecten- of signaalverwerkingsapparatuur.

EFFECTENINGANG

Ingang voor de terugkerende signalen van externe effecten- of signaalverwerkingsapparatuur.

Passieve toonregelaars die respectievelijk hoge, midden en lage frequenties regelen.

BOOST-SCHAKELAAR

Versterkt de totale gain van het systeem. Om te activeren, druk de schakelaar naar de "IN"-stand.

REVERB

Galm is een echo-effect. Draai rechtsom om het effect te verhogen. Externe voetschakelaar om AAN/UIT te schakelen.

POST GAIN

Regelt het totale volumeniveau van het lead-kanaal. De uiteindelijke niveauanpassing moet plaatsvinden nadat het gewenste geluid is bereikt.

PRE GAIN

Regelt het ingangsvolumeniveau van het lead-kanaal.

CHANNEL-KEUZESCHAKELAAR

Om het lead-kanaal of het normale kanaal te selecteren.

OPMERKING: Kanaalselectie kan ook met de externe voetschakelaar worden bereikt. Als externe selectie is gewenst, moet de kanaalschakelaar in de "IN"-stand (Lead) worden geschakeld.

NORMAL GAIN

Regelt het volumeniveau van het normale kanaal.

INPUT

De ingangsaansluiting accepteert signalen van alle soorten gitaar-pickups. Zorg ervoor dat u een kwalitatief hoogwaardig afgeschermde kabel gebruikt om met de gitaar op de versterker aan te sluiten.

Counts in mixify 1.497 GB Summary do not only be able to use 2.641 GB W/WR's 1415161817 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-100 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-25 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-20 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-15 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-10 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-8 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6 E-6

14 REMOTE CHANNEL/BOOST-SCHAKELAANSLUITING

Dit is bedoeld voor het aansluiten van de optionele externe voetschakelaar. De voetschakelaar wordt gebruikt om het lead-kanaal of het normale kanaal te selecteren en de boost te activeren. Wanneer u de externe voetschakelaar gebruikt, steek altijd de stekker volledig erin (tweede klik) om een juiste werking te verzekeren. (vereist Peavey voetschakelaar 03054360)

15 REVERB-SCHAKELAANSLUITING

Dit is bedoeld voor het aansluiten van de optionele externe voetschakelaar. De voetschakelaar wordt gebruikt om de galm te schakelen. (vereist Peavey voetschakelaar 03051000)

16 EXTERNE LUIDSPREKERAANSLUITING

Dit is bedoeld voor het aansluiten van een externe luidsprekerkast. Minimale totale impedantie is 8 ohm.

Opgelet: De aan-/uitschakelaar van dit apparaat onderbreekt niet beide contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig zijn ondanks dat de aan-/uitschakelaar op de "OFF"-stand staat.

⑰ FUSE

De zekering is in de dop van de zekeringhouder te vinden. Mocht de zekering doorslaan, DAN MOET HET MET HETZELFDE TYPE EN DEZELFDE WAARDE WORDEN VERVANGEN OM SCHADE AAN DE APPARATUUR EN HET ONGELDIG MAKEN VAN DE GARANTIE TE VOORKOMEN. Als de versterker herhaaldelijk zekeringen opblaast, moet het voor reparatie naar een gekwalificeerd onderhoudscentrum worden gebracht.

WAARSCHUWING: DE ZEKERING MAG ALLEEN WORDEN VERVANGEN WANNEER HET NETSNOER VAN HET LICHTNET IS ONTKOPPELD.

VOEDINGSAANSLUITING:

Dit is de aansluiting voor een IEC-netsnoer waarmee netspanning aan het apparaat wordt geleverd. Sluit het netsnoer op deze aansluiting aan om het apparaat te voeden. Het gebruik van een onjuiste netspanning kan tot schade aan de apparatuur leiden. (Zie de netspanningaanduiding op het apparaat).

Breek nooit de aardingspen af. Het dient voor uw veiligheid. Als het gebruikte stopcontact geen aardingscontact heeft, moet een geschikte geaard stopcontact worden gebruikt en de derde draad moet goed worden geaard. Als u het risico van schokken of brandgevaar wilt voorkomen, zorg ervoor dat de versterker en alle bijbehorende apparatuur goed geaard zijn.

NOTE: FOR UK ONLY

Schakel naar de "ON"-stand om in te schakelen.

STANDBY-SCHAKELAAR

Met deze tweeweg schakelaar kan de versterker in de STANDBY-modus worden geschakeld. In de STANDBY-stand blijven de buizen warm, maar werkt de versterker niet. Schakelen naar de "ON"-stand schakelt de versterker in de actieve modus.

PILOT-LED

Brandt wanneer het apparaat op het lichtnet aangesloten en ingeschakeld is.

TREMOLO SPEED

De snelheidregelaar bepaalt de snelheid waarmee het signaal wordt gemoduleerd. Deze regelaar varieert de snelheid van de hoofdoscillator van de tremolo en moet elke gewenste snelheid voor moderne muziek bieden. Rechtsom draaien van de snelheidregelaar verhoogt de snelheid van de modulatie van de tremolo. De tremolofunctie is met een externe voetschakelaar te schakelen.

TREMOLO INTENSITY

De intensiteitregelaar wordt gebruikt om de hoeveelheid amplitudemodulatie van het schone signaal te variëren. Het kan van nauwelijks waarneembare tot spectaculaire modulatie worden aangepast. Rechtsom draaien van de intensiteitregelaar verhoogt de diepte van de tremolo.

EFFECTENINGANG

Ingang voor de terugkerende signalen van externe effecten- of signaalverwerkingsapparatuur.

EFFECTENUITGANG

Uitgang voor het voedingssignaal naar externe effecten- of signaalverwerkingsapparatuur.

Passieve toonregelaars die respectievelijk hoge, midden en lage frequenties regelen.

BOOST-SCHAKELAAR

Versterkt de totale gain van het systeem. Om te activeren, druk de schakelaar naar de "IN"-stand.

REVERB

Galm is een echo-effect. Draai rechtsom om het effect te verhogen.

POST GAIN

Regelt het totale volumeniveau van het lead-kanaal. De uiteindelijke niveauaanpassing moet plaatsvinden nadat het gewenste geluid is geactiveerd.

PRE GAIN

Regelt het ingangsvolumeniveau van het lead-kanaal.

CHANNEL-KEUZESCHAKELAAR

Om het lead-kanaal of het normale kanaal te selecteren.

Opmerking: Kanaalselectie kan ook met de externe voetschakelaar worden bereikt. Als externe selectie is gewenst, moet de kanaalschakelaar in de "IN"-stand (Lead) worden geschakeld.

NORMAL GAIN

Regelt het volumeniveau van het normale kanaal.

INPUT

De ingangsaansluiting accepteert signalen van alle soorten gitaar-pickups. Zorg ervoor dat u een kwalitatief hoogwaardig afgeschermde kabel gebruikt om met de gitaar op de versterker aan te sluiten.

Betta Blues. THE WORLD OF THE BAGS 1617181920

16 REMOTE CHANNEL/BOOST-SCHAKELAANSLUITINGEN

Dit is bedoeld voor het aansluiten van de optionele externe voetschakelaar. De voetschakelaar wordt gebruikt om het lead-kanaal of het normale kanaal te selecteren en de boost te activeren. Wanneer u de externe voetschakelaar gebruikt, steek altijd de stekker volledig erin (tweede klik) om een juiste werking te verzekeren. (vereist Peavey voetschakelaar 03330850)

17 REVERB-SCHAKELAANSLUITING

Dit is bedoeld voor het aansluiten van de optionele externe voetschakelaar. De voetschakelaar wordt gebruikt om de galm te schakelen. (vereist Peavey voetschakelaar 03330850)

18 EXTERNE LUIDSPREKERAANSLUITING

Dit is bedoeld voor het aansluiten van een externe luidsprekerkast. Minimale totale impedantie is 16 ohm.

Opgelet: De aan-/uitschakelaar van dit apparaat onderbreekt niet beide contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig zijn ondanks dat de aan-/uitschakelaar op de "OFF"-stand staat.

19 FUSE

De zekering is in de dop van de zekeringhouder te vinden. Mocht de zekering doorslaan, DAN MOET HET MET HETZELFDE TYPE EN DEZELFDE WAARDE WORDEN VERVANGEN OM SCHADE AAN DE APPARATUUR EN HET ONGELDIG MAKEN VAN DE GARANTIE TE VOORKOMEN. Als de versterker herhaaldelijk zekeringen opblaast, moet het voor reparatie naar een gekwalificeerd onderhoudscentrum worden gebracht.

20 VOEDINGSAANSLUITING:

Dit is de aansluiting voor een IEC-netsnoer waarmee netspanning aan het apparaat wordt geleverd. Sluit het netsnoer op deze aansluiting aan om het apparaat te voeden. Het gebruik van een onjuiste netspanning kan tot schade aan de apparatuur leiden. (Zie de netspanningaanduiding op het apparaat).

Breek nooit de aardingspen af. Het dient voor uw veiligheid. Als het gebruikte stopcontact geen aardingscontact heeft, moet een geschikte geaard stopcontact worden gebruikt en de derde draad moet goed worden geaard. Als u het risico van schokken of brandgevaar wilt voorkomen, zorg ervoor dat de versterker en alle bijbehorende apparatuur goed geaard zijn.
