GEBRUIKSAANWIJZING IPR2 5000 PEAVEY

Bedoeld om de gebruiker te attenderen op de aanwezigheid van ongeisoleerde "gevaarlijke spanning" binnen de behuizing van het product dat van voldoende omvang kan zich om een risico op elektrische schokken te vormen.

Bedoeild om de gebruiker te attenderen op de aanwezigheid van belangrijke gebruiks- en onderhoudsinstructies in de literatur bij het product.

OPGELET: Risico op een elektrische schok - NIET OPENEN

OPGELET: Om het risico op elektrische schokken te verkleinen, verwijder Niet het deksel. Er zich geen voor de gebruiker bruibbare onderdelen binnenin aanwezig. Verwijs onderhoud door maar gekwalificeerd onderhoudspersoneel.

WAARSCHUING: Om elektrische schokken of brandevaar te voorkomen, stel dit apparaat mag net bloot aan regen of vocht ' en voorwerpen bevuld met vloeistoffen, zoals vazen mogen Niet op dit apparaat worden geplaatst. Lees de gebruiksaanwijzingen voor nadere waarschuingen voordat u dit apparaat gebruikt.

Beschermende aardklem. Hel apparaat dient le worden aangesloten op een slopcontact mel een beschemend aardcontact.

WAARSCHUING: Bij gebruik van elektrische producten,要去 elementaire voorzorgsmaatregelen alsijd worden opgevolgd, waaronder het volgende:

1. Lees deze gebruiksaanwijzing.
2. Bewaar deze gebruiksaanwijing.
3. Besteed aandacht aan alle waarschuwingen.
4. Volg alle instructies op.
5. Gebruik dit apparaat Niet in de buurt van water.
6. Reinig het alleen met een droge doeck.
7. Blokeer geen ventilatieopengen. Installee volgens de instructies van de fabrikant.
8. Installee niet in de buurt van warmtebronnen zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil nooit de veiligheidsvoorziening van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heegt twee bladen, waarvan er eén breder is dan de andere. Een geaarde stekker heegt twee bladen en een derde aardingspen. Het bredere blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker Niet in uw stopcontact passen, raadpleeg dan een elektricien voor het verrangen van het verouderde stopcontact.
10. Bescherm het netsnoer zodate er niet over gelopen kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen aansluitstukken/accessoires geleverd door de fabrikant.
12. Gebruik uitsluitend een wagentje, standard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij het apparaat wordt verkocht. Wanner u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.
    Haal de stekker van dit apparaat uit het stopcontact tijdens bliksem of wanner het apparaat gedurende lange perioden nicht gebruikt worden.
13. Laat al het onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijnterechtgekomen, het apparaat aan regen of vocht is blootgesteld, Niet normala werkt, of is gezallen.
14. Breek nooit de aardingspen af. Raadpleeg ons gratis boekje "Schokgevaar en aarding". Sluit alleen op een voedingsspanning aan van het type aangegeven op het apparaat naast het netsnoer.
15. Als dit product in een apparatuurrek gemonteerd moet worden, moet voor achefterondersteuning worden verzorgd.
16. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
17. Dte elektrisch apparaat mag niet aan drup- of spatwater worden blootgesteld en er moet op gelet worden dat geen voorwerpen gesvuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.
18. De aan/uit-schakelaar van dit apparaat onderbreekt Niet beside contacten van het lichtnet. Gevaarlijke spanning kan binnenin het chassis aanwezig+zijn ondanks dat de aan/uit-schakelaar op uit staat. De stekker van het apparaat worden gebruikt als onderbrekingsmechanisme, het onderbrekingsmechanisme dient eenvoudig bedienbaar te blijven.
19. Bootstelling aan extreem hoge geluidsniveauaan permanent gehoorverlies veroorzaken. Individuen verschillen in gevoeligheid voor gehoorverlies door lawaai geinduceerd, maar bijna iedereen za enig gehoor verliezen indien voor een bepaalde duur aan voldoende intens lawaai blootgesteld. De Occupational Safety and Health Administration (OSHA) van de Amerikaanse regering hebdt de volgende bootstellenen aan toelaatbaar lawainiveau gespecifieerd:

Duur per dag In uren Geluidsniveau dBA, trage reactie

8	90
6	92
4	95
3	97
2 100
1 1/2 102
1 105
1/2 110
1/4 of minder 115

Volgens OSHA, kan elke blootstelling boven de bovengenoemde toelaatbare grenswaarden tot enige gehoorverlies leiden. Oordoppen of -beschemers in de oorkanalen of over de oren moeten bij het bedieren van dit versterkersystem worden gedragen om een permanent gehoorverlies te voorkomen, indien blootstelling boven de grenzen zoals hierboven zijn vermeld. Om potenteel gevaarlijke blootstelling aan hoge geluidsdruk te voorkomen, is het raadzaam om alle personen die aan apparatuur worden blootgesteld die in staat is om hoge geluidsdruk te producereren, zoals dit versterkersystem, met gehoorbeschemers te beschemen wonneer dit apparaat in bedrijf is.

BEWAAR DEZE INSTRUCTIES!

IMPORTANT NORME DI SICUREZZA:

De balk is het symbol voor het markeren van十几年 afval en wordt

1500en loegepasl op apparatuur dat is vervaardigd na 13 augustus 2005.

Julite verwildering van dit product. Deze marketing geeft aan dat dit produc nergens in de Europee Une mit ander hultshoudelijk afval mag worden algevoer Om maybele schade an het milieu of gezondheid door oncegroinsteerde afvalverwording te voorkommen, recycle het op een verantwoordore wijde om het duurzame hergebruik van materiaalgrondstoffen te bevdoren. Om uw gebruekte apparatat in te leveren, kunt u gebruikel maknen van de Inievel- en verzamestysteme of contact opopen met de verkopper waart het product is gekocht. Zij kan den dit product innenen voor het milieuveurolendijk recycling.

Simbrio presente nuffalagibv. IV. (CXL) 37/38, 13, 02/03 da celtrida 2002/96/ CE e definito nel standard EN 50419:2005

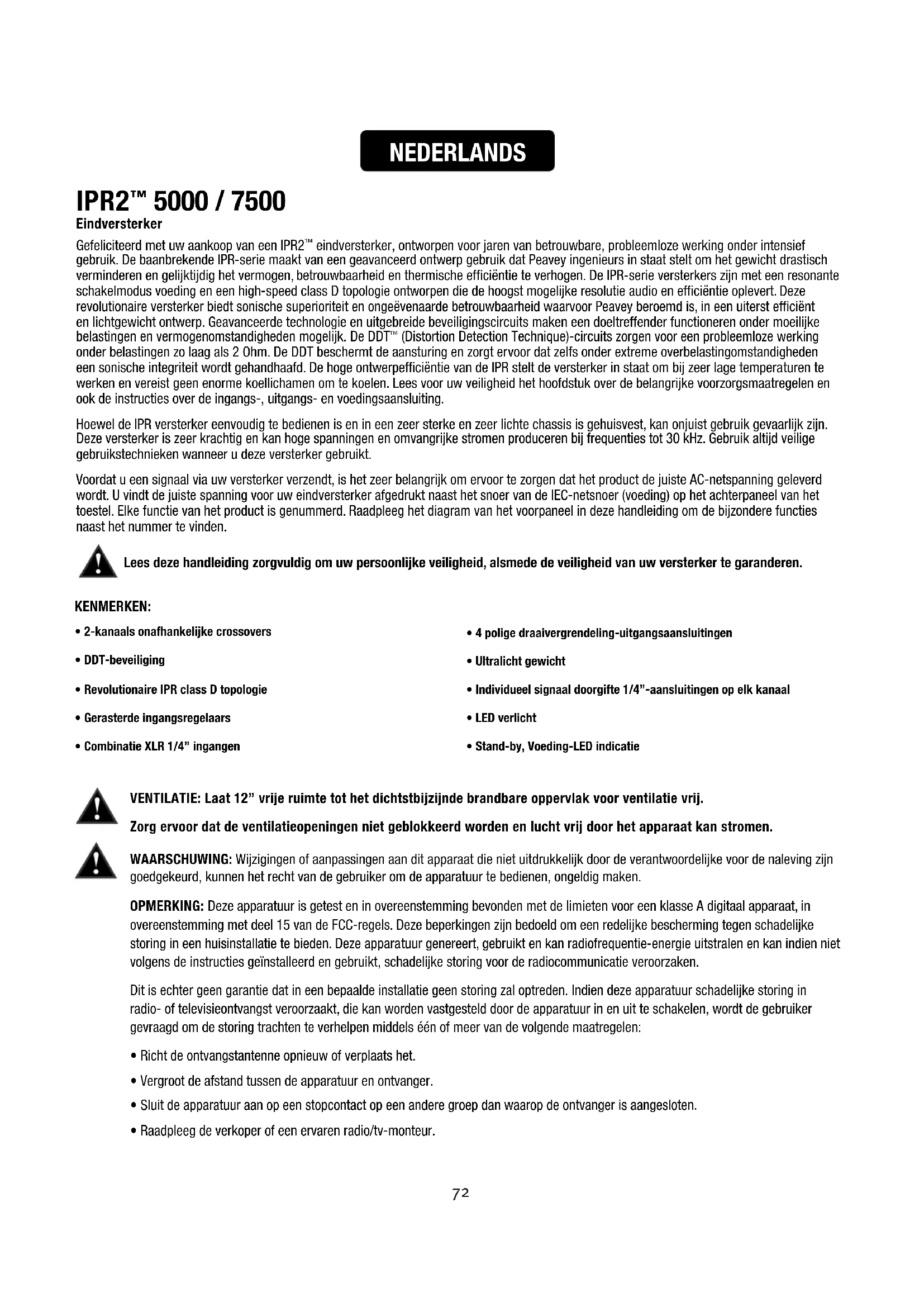

Gefeliciteerd met uw aankoop van een IPR2™ eindversterker, ontworpen voor jaren van betrouwbare, problemoze werkung onder intensief gebruik. De baanbrekende IPR-serie maakt van een geavanceerd ontwerp gebruik dat Peavey ingenieurs in staat stelt om het gewicht drastisch verminderen en gelijkijdig het vermogen, betrouwbaarheid en thermische efficientre te verhogen. De IPR-serie versterkers zichen met een resonante schakelmodus voeding en een high-speed class D topologie ontworpen die de hoogst möglichke resolutie audio en efficientre oplevert. Deze revolutionaire versterker biedt sonische superioriteit en onceeveenaarde betrouwbaarheid waarvoor Peavey beroemd is, in een uiterst efficient enlichtgewicht ontwerp. Geavanceerde technologie en uitgebvrebe beveiligingscircuits makeen een doeltreffender functioneren onder moeilijke belastingen en vermogenomstandigheden möglichk. De DDT™ (Distortion Detection Technique)-circuits zorgen voor een probleemloze werkung onder belastingen zo laag als 2 Ohm. De DDT beschermt de aansturing en zorgt ervoor dat zelfs onder extreme overbelastingomstandigheden een sonische integriteit worden gehandhaafd. De hoge ontwerpefficientie van de IPR stelt de versterker in staat om bij zeer lage temperaturen te werkden en vereist geen enorme koellichamen om te koelen. Lees voor uw verilghed het hoofdstuk over de belangrijke voorzorgsmaatregelen en ook de instructies over de ingangs-, uitgangs- en voedingsaansluiting.

Hoewel de IPR versterker eenvoudig te bedieren is en in een zeer sterke en zeer lichte chassis is gehuisvest, kan onjuist gebruik gevaarlijk zijn. Deze versterker is zeer krachtig en kan hoge spanningen en omvangrijke stromen produceren bij freqcnties tot 30kHz . Gebruik altijd veilige gebruikstechnieken wonneur u deze versterker gebruikt.

Voordat u een signaal via uw versterker verzendt, is het zeer belangrijk om ervoor te zorgen dat het product de juiste AC-netspanning geleverd worden. U vindt de juiste spanning voor uw eindversterker afgedrukt naast het snoer van de IEC-netsnoer (voeding) op het achterpaneel van het toestel. Elke functie van het product is genummerd. Raadpleeg het diagram van het Voorpaneel in deze handleiding om de bijzondere functies naast het nummer te vinden.

Lees deze handeig zorgvuldig om uw personlje veiligheid, alsmede de veiligheid van uw versterker te garanderen.

KENMERKEN:

• 2-kanaals onafhankelijkke crossovers
  DDT-beveiliging
  Revolutionaire IPR class D topologie
• Gerasterde ingangsregelaars
• Combinatie XLR 1/4" ingangen

4polige draaivergrendeling-uitgangsaansluitingen
- Ultralicht gewicht
- Individuel signal doorgifte 1/4 -aansluitingen op elk kanaal
- LED verlicht
- Stand-by, Voeding-LED indication

VENTILATIE: Laat 12" vrij ruimte tot het dichtstbijzijnde brandbare oppervlak voor ventilatie vrij.

Zorg ervoor dat de ventilatieopengen Niet geblokkeerd worden en lucht vrij door het apparaat kan stromen.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit apparaat die Niet uitdukkelijk door de verantwoordelijke voor de naleving zijn goedgekeurd, hunnetrecht van de gebruiker om de apparatuur te bedieren, ongeldig maken.

OPMERKING: Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een klasse A digitaal apparaat, in overeenstemming met deel 15 van de FCC-regels. Deze beperkingen zijn bedoeld om een redelijk bescherming gegen schadelijke storing in een huisinstallatie te bieden. Deze apparatuur generert, gebruikt en kan radiofrequentie-energie uitralen en kan indien nicht volgens de instructies geinstalleerd en gebruikt, schadelijke storing voor de radiocomunicatie veroorzaken.

Dit is darüber geen garantie dat in een bepaalde installmentie geen storing za optreden. Indien deze apparatuur schadelijke storing in radio- of televisionentvangst veroorzaakt, die kan worden vastgesteld door de apparatuur in en uit te schakelen, worden de gebruiker gewraagd om de storing trachten te verhelpnen middels een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats het.
• Vergroot de afstand:tussen de apparatuur en ontvanger.
• Sluit de apparatuur aan op een stopcontact op een andere groep dan waarop de ontvanger is aangesloten.
• Raadpleeg de verkoper of een ervaren radio/tv-monteur.

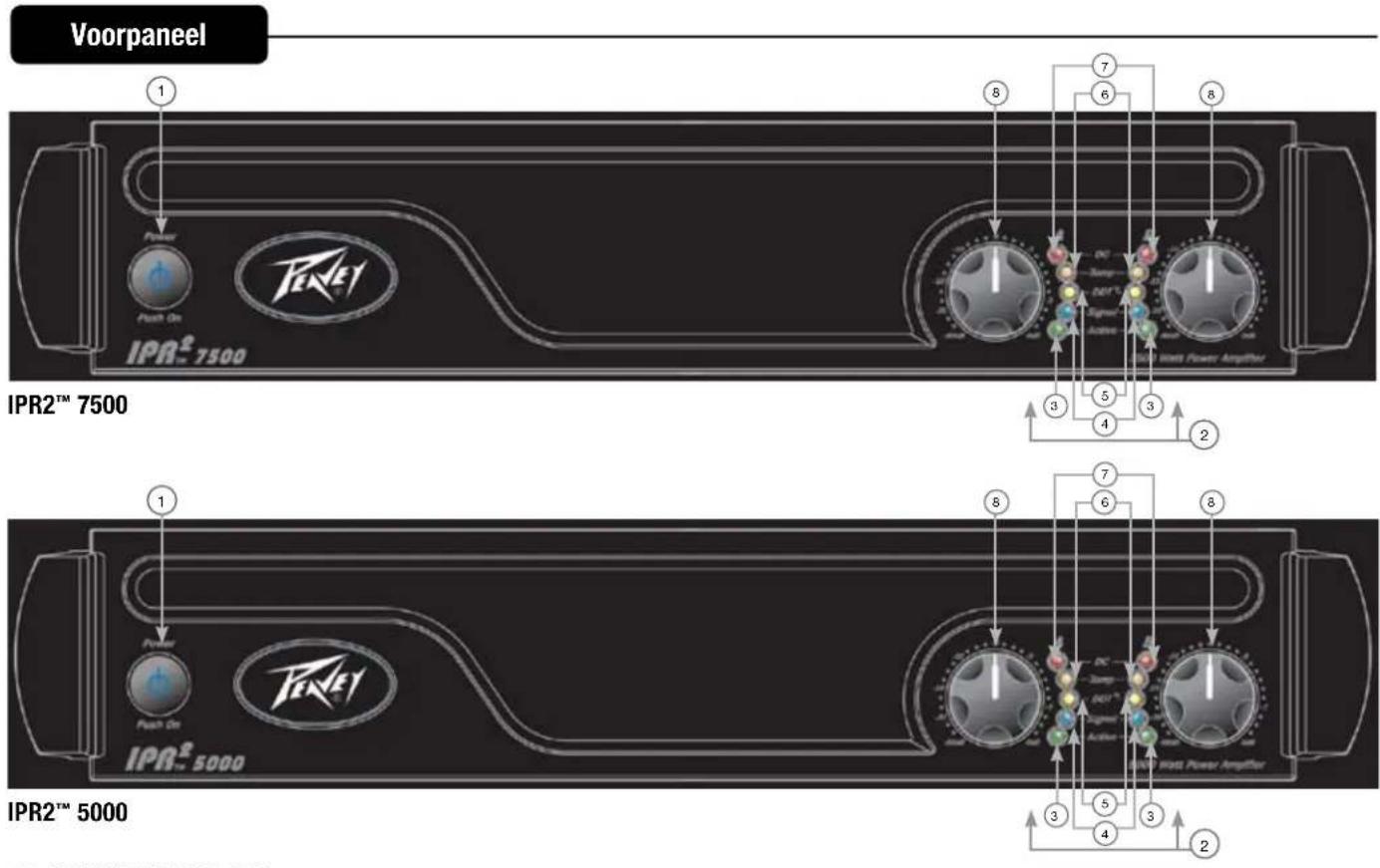

AAN/UIT-SCHAKELAAR Deze knop activeert het relais om de versterker te voeden. Deze uneke Aan/Uit-schakelaar za enigszins blauw gloeien. Wanner ingeschakeld, za het holder verlichen.
2 INDICATOREN De IPR2TM versterkers beschikken op de voorzijde over vrij LED-indicatoren per kanaal: ACTIVE, SIGNAL, DDTTM, TEMP en DC. Deze LED-indicatoren informeren de gebruiker over de werkingsstatus van elk kanaal en waarschuwen voor möglichke abnormale omstandigheden.
3 ACTIVE LED De Active LED geegt aan dat de uitgang van het kanaal gesloten is en het kanaal actief is. Het brandt onder normale omstandigheden en blijft branden, zelfs wonneer het kanaal in DDT gain reduction is. Deze beveiligingsfuncties houden het uitgangsrelais gesloten. Als de Active LED uit gaat, is er geen signaal op de uitgangsaansluitingen.
4 SIGNAL LED Deze LED brandt als het kanaal ervan een uitgangssignaal van ongeveer 4 Volt RMS ofeer produeert (0,1 Volt ofeer bij de ingang, met 0 dB demping en standaard x40 spanningsversterking). Dit signal geeft aan of een signaal de versterker bereikt en worden versterkt.
DDT™ (DISTORTION DETECTION TECHNIQUE) LED Een DDT™-LED van het kanaal brandt aan het begin van knippen. Als de LED's nel en met tussenpozen knipperen, dan is het kanaal net bij de drempel van het knippen. Een stabiele, lichte gloed betekent dat de versterker beperkt knipt, of gain reduceert om te voorkomen dat ernstig geknipe golfvormen de luidsprekers bereiken. Zie het hoofdstuk Distortion Detection Technique vooreer informatie. Tijdens de eerste opstart brandt de DDT-LED om aan te geven dat de circuits van de gain reduction zijng geactiveerd. Dit voorkomt plotselinge signalontlading wonneer het relais van de luidspreker worden gesloten.
TEMPLED In het onwaarschijnlijke geval van een instabiele thermische situatie, za de versterkerbeveiliging worden geactiveerd en het gewraakte kanaal wordenuitgeschakeld. De Temp-LED za blijven branden tot veilige werktemperaturen zijn terugkeererd.
DC LED In geval van abnormale werkingsomstandigheden heegt de IPR een ingebouwde versterkerbeveiliging. Onder omstandigheden die normala gesproken de versterker zonden beschadigen, za de DC-LED branden en za de versterker automatisch proberen om opnieuw op te starten om de situatie te corrigeren. Als de versterker Niet maar de normale werkingsstatus terugkeert, neem dan contact op met uw lokaal geauthoriserde servicecentrum.
INGANGSVERZWAKKERS Wannerogelijk, draai de verzwakkers helemaal linksom om een optimale headroom van het systeem te handhaven. De knoppen van de ingangsverzakker, op het voorpaneel (een voor kanaal A, een voor kanaal B), passen in alle modi de gain voor hun respectievelijke versterkerkanalen aan. Zie de specificaties aan het eind van deze handleading voor informatie over de standard spanningsversterking en ingangsgveeligigheid.

Achterpaneel

KANAALMODUSSCHAKELAAR:

HIGH PASS

Deze stand worden gebruikt om de HIGH PASS-filter voor het correspondende kanaal te activeren. Deze filter zal de frequenties die maar het bijbehorende versterkerkanaal worden verzonden tot frequencies boven 100Hz beperken. In situatuies waar afzonderlijke subwoofer-kasten worden gebruikt, zou deze stand het verbinden van de middelhoge freientie luidsprekerkast met het kanaal aangeven die met de HIGH PASS-schakelaar is gekoppeld.

FULL RANGE

Zoals de naam al impliceert, maakt de Full Range-stand op deze schakelaar het möglichk om alle freqenies aan de versterker door te给他们. Wordt normalaal gesproken gebruikt wanner een full range luidsprekerkast op de versterkeruitgang worden aangesloten.

SUBWOOFER

Deze stand worden gebruikt om de LOW PASS-filter voor het correspondende kanaal te activeren. Deze filter zal de frequencies die waar het bijbehorende versterkerkanaal worden verzonden tot frequencies onder 100Hz beperken. In situatuies waar afzonderlijke subwoofer-kasten worden gebruikt, zou deze stand het verbinden van de subwoofer-luidsprekerkast met het kanaal aangeven die met de subwoofer-schakelaar is gekoppeld.

THRU/OUT JACKS

Deze 1/4" aansluiting levert parallelle uitgangssignalen van het bijbehorende kanaal voor het koppelenaar deze versterker en/of extra eindversterkeringangen.

CONNECTING INPUTS

De ingangsverbindungen worden via de 3-pins XLR (pin 2+) of 6,3 mm stekkeraansluitingen op het achterpaneel van de versterker gemaakt. De ingangen zijn actief gebalanceerd.

CONNECTING OUTPUTS

Alle modellen hebben een combinatie 4-polige draaivergrendeling-uitgangsaansluiting per kanaal. Kanaal A-uitgang maakt het CH A 1+ Pos/1-Neg en kanaal B 2+ Pos/2-Neg möglichk om een enkele 4-aderige luidsprekerkabel te gebruiken.

Achterpaneel

CIRCUIT BREAKER

In het onwaarschijnlijke geval van werkingsomstandigheden die de versterker potenteel kannen beschaden, kan de stroomonderbreker in werkung treden. Na inspectie van de kabels en verbindingen, kan de versterker worden geset. Als de stroomonderbreker voor een tweede keer in werkung treedt, neem dan contact op met het lokaal geAutoriseerde Peavey servicecentrum.

AC POWER INLET:

Dit is de aansluiting voor een IEC-netsnoer waarmee de netspanning aan het apparaat wordt geleverd. Sluit het netsnoer aan op deze aansluiting om het apparaat te voeden. Het gebruik van een onjuiste netspanning kan tot schade aan de apparatuur leiden. (Zie de netspanningaanduiding op het apparaat). De 120VAC IPR2™ 7500eft een bevestigingsklem voor het netsnoer.

Breek nooit de aardingspen af. Het dient voor uw veiligheid. Als het gebruikte stopcontact geen aardingscontact heeft, moet een geschikt geaard stopcontact worden gebruikt, en de derde draad要去 goden geoard. Als u het risico van schokken of brandgevaar wilt voorkomen, zorg ervoor dat de versterker en alle bijbehorende apparatuur goed geoard zich.

NOTE: FOR U.K. ONLY

Zoals de naam al impliciert, de IPR2TM 5000 en 7500 DSP zich bijden voorzien van geavanceerde digitale signalverwerking. De DSP werk ontworpen om ongelooftijk efectief te zich, maarzer eenvoudig te gebruiken. Met behulp van uneke en revolutionaire geavanceerde basversterkingsprocessen,verbeteren de IPR2 DSP-versterkers in elk system drastisch het waargenomen niveau van bas en gebruiken een fractie van het vermogen die met een andere eindversterker nodig zou zich.

Voordat u een signaal via uw versterker verzendt, is het zeer belangrijk om ervoor te zorgen dat het product de juiste AC-netspanning geleverd wordt. U vindt de juiste spanning voor uw eindversterker afgedrukt naast het snoer van de IEC line (voeding) op het achterpaneel van het toestel. Elke functie van het product is genummerd. Raadpleeg het diagram van het Voorpaneel in deze handleiding om de bijzondere functies naast het nummer te vinden.

Lees deze handeig zorgvuldig om uw personlke veiligheid, alsmede de veiligheid van uw versterker te garanderen.

IPR2TM 5000/7500 DSP FUNCTIONS:

• DDT beveiling
  Revolutionaire IPR class D topologie
• Combinatie XLR 1/4" ingangen
  4 polige draaivergrendeling-uitgangsaansluiting
• Licht van gewicht
• Individuel signala doorgifte 1/4 "—aansluitingen op elk kanaal
• LED verlicht
• DSP-gebaseerd luidsprekermanagementsystem

120 ms vertraging per kanaal
4-bands parametrische egalisatie per kanaal
- Beveiligingsvergrendeling
-Instelbare crossover
- Instelbare vierde graad high-pass filter per kanaal
MAXX Bass
- Hoorn EQ per kanaal
- Blauw, hintergrund verlicht LCD-schemm

WAARSCHUUNG: CONTROLER UW DSP-INSTELLINGEN VOORDAT HET SIGNALAAL NAAR DE VERSTERKER WORDT VERZONDEN. ONJUISTE INSTELLINGEN KUNNEN DE LUIDSPREKERKASTEN BESCHADIGEN.

VENTILATIE: Laat 12" vrij ruimte tot het dichtst bijzijnde brandbare oppervlak voor ventilatie vrij. Zorg ervoor dat de ventilatieoppeningen Niet geblokkeerd worden en lustv vrij door het apparaat kan stromen.

WAARSCHUING: Wijzigingen of aanpassingen aan dit apparaat die Niet uitdrukkelijk door de verantwoordelijke voor de naleving zich goedgekeurd, hunnen hetrecht van de gebruiker om de apparatuur te bedieren, onteldig maken.

OPMERKING: Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Class A digital device, in overeenstemming met deel 15 van de FCC-regels. Deze beperkingen zijn bedoeld om een redelijk bescherming gegen schadelijke storing in een huisinstallatie te bieden. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energieuitstralen en indien Niet volgens de instructies geinstalleerd en gebruikt, kan schadelijke storing voor de radiocomunicatie ontstaan.

Dit is darüber geen garantie dat in een bepaalde installmentie geen storing zal optreden. Indien deze apparatuur schadelijke storing in radio- of televisionentvangst veroorzaakt, die kan worden vastgesteld door de apparatuur in en uit te schakelen, worden de gebruiker gezraagd om de storing trachten te verhelpen middels een ofmeer van de volgende maatregelen:

• Richt de ontvangstantenne opniewu of verplaats het.
• Vergroot de afstand:tussen de apparatuur en ontvanger.
• Sluit de apparatuur aan op een stopcontact op een andere groep dan waarop de ontvanger is aangesloten.
• Raadpleeg de verkoper of een ervaren radio/tv-monteur.

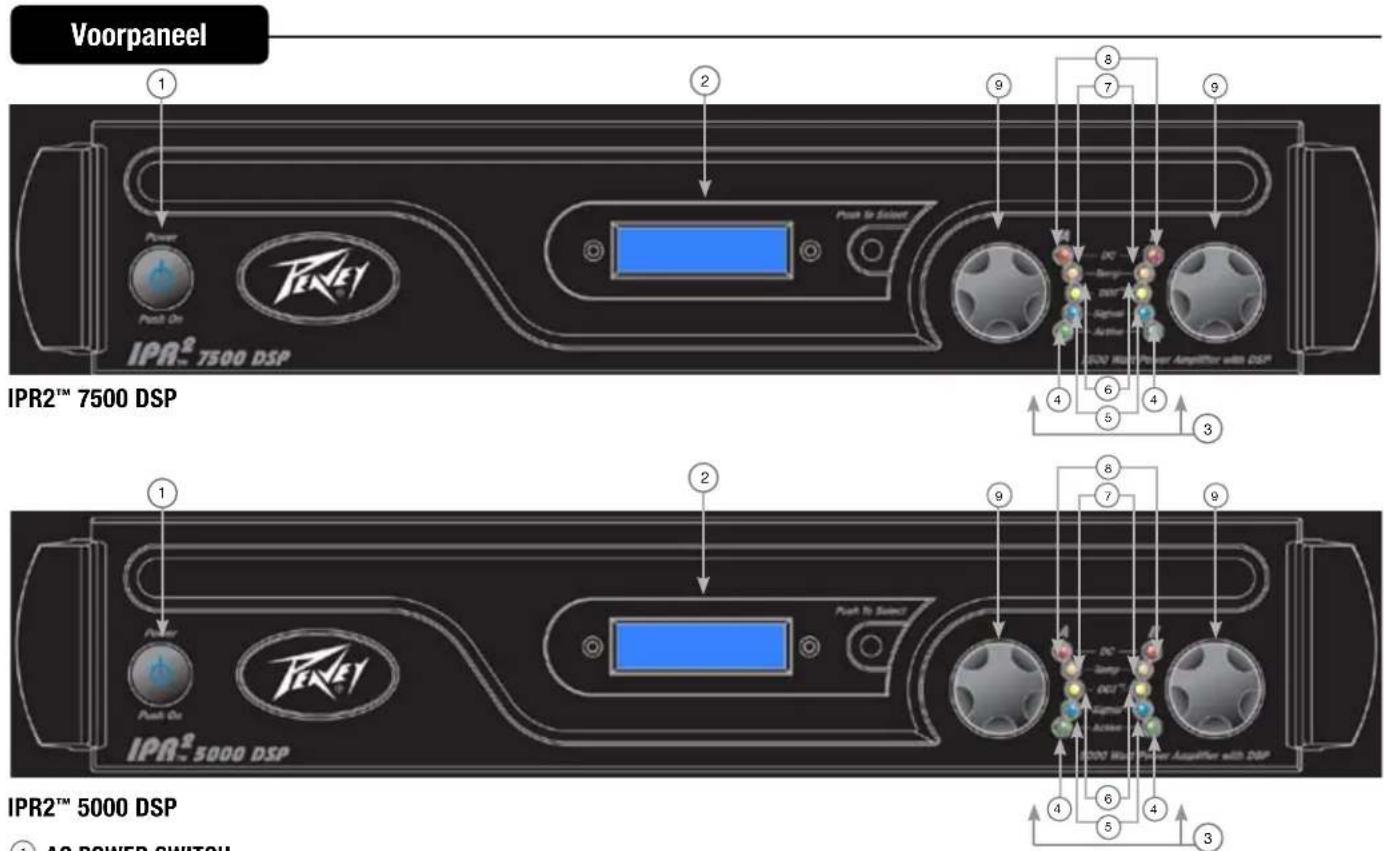

① AC POWER SWITCH

Deze knop activeert het relais om de versterker te voeden. Deze unieke Aan/Uit-schakelaar za in de standby-modus blauw (samen met het logo Peavey) gloeien, om aan te geven dat de versterker op het lichtnet is aangesloten, maar nog Niet is ingeschakeld.

② LCD SCREEN

De IPR2™ versterkers beschikken op de voorzijde over vrij LED-indicatoren per kanaal: ACTIVE, SIGNAL, DDT™, TEMP and DC. Deze LED-indicatoren informeren de gebruiker over de werkingsstatus van elk kanaal en waarschuwen voor möglichke abnormale omstandigheden.

4 ACTIVE LED

De Active LED geeft aan dat de uitgang van het kanaal gesloten is en het kanaal actief is. Het brandt onder normale omstandigheden en blijdt branden, zelfs wanner het kanaal in DDT" gain reduction is. Deze beveiligingsfuncties houden het uitgangsrelais gesloten. Als de Active LED uit gaat, is er geen signaal op de uitgangsaansluitingen.

5 SIGNAL LED

Deze LED brandt als het kanaal ervan een uitgangssignaal van ongeveer 4 Volt RMS ofeer produeert (0,1 Volt ofeer bij de ingang, met 0 dB demping en standardx40 spanningsversterking). Ditsignaal geeft aan of een signaal de versterker bereikt en wordt versterkt.

DDT™ (DISTORTION DETECTION TECHNIQUE) LED

Een DDT LED van het kanaal brandt aan het begin van knippen. Als de LED's snel en met tussenpozen knipperen, dan is het kanaal net bij de drempel van het knippen. Een stabiele, lichte gloed betekent dat de versterker beperkt knipt, of gain reduceert om te voorkomen dat ernstig geknipte golfvormen de luidsprekers bereiken. Zie het hoofdstuk Distortion Detection Technique voor meer informatie. Tijdens de eerste opstart brandt de DDT-LED om aan te geven dat de circuits van de gain reduction zijn geactiveerd. Dit voorkomt plotselinge signalontlading wonneer het relais van de luidspreker worden gesloten.

⑦ TEMPLED

In het onwaarschijnlijke geval van een instabiele thermische situatie, za de versterkerbeveiliging worden geactiveerd en het gewraakte kanaal worden uitgeschakeld. De Temp-LED za blijven branden tot veilige werktemperaturen zijn terugkeerd.

⑧ DC LED

In geval van abnormale werkingsomstandigheden heeft de IPR een ingebouwde versterkerbeveiliging. Onder omstandigheden die normala gesproken de versterker zonden beschaden, za de DC LED branden en za de versterker automatisch proberen om opnieuw op te starten om de situatie te corrigeren. Als de versterker Niet maar de normale werkingsstatus terugkeert, neem dan contact op met uw lokaal geauthoriserde servicecentrum.

9 INPUT ATTENUATORS

Wanneer mogelijk, draai de verzwakkers helemaal linksom om een optimale headroom van het systeem te handhaven. De knappen van de ingangsverzwakker, op het voorpaneel (een voor kanaal A, een voor kanaal B), passen in alle modi de gain voor hun respectievelijke versterkerkanalen aan. Zie de specificaties aan het eind van deze handleiding voor informatie over de standard spanningsversterking en ingangsgveeligigkeit.

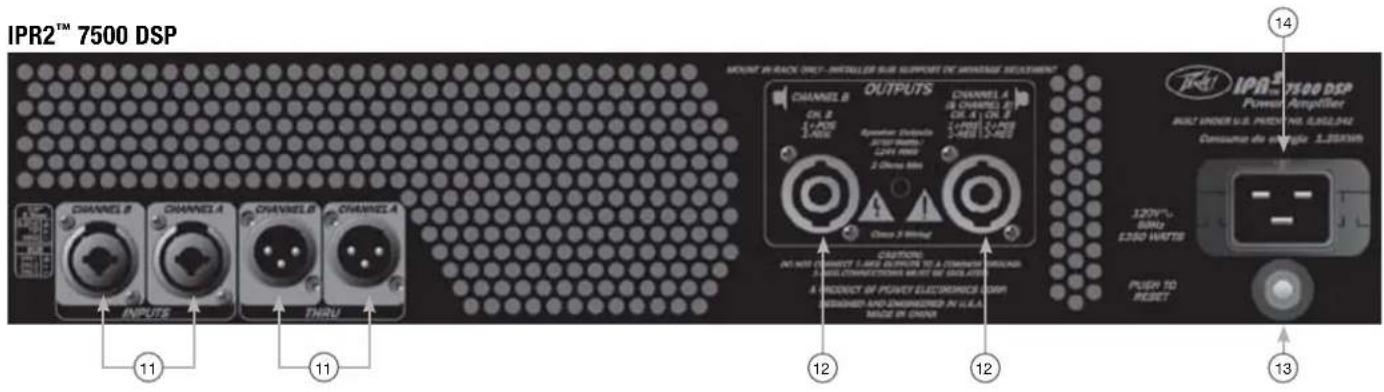

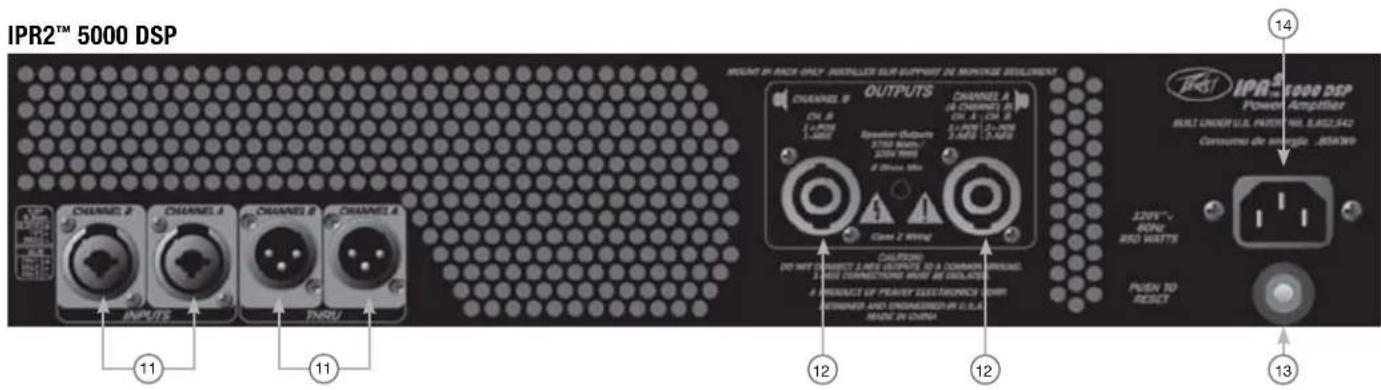

Achterpaneel

CONNECTING INPUTS

De ingangsverbindungen worden via de 3-pins XLR (pin 2+ ) of 6,3 mm stekkeraansluitingen op het achterpaneel van de versterker gemaakt. De ingangen zijn actief gebalanceerd. De ingangsoverbelasting is hoog genoeg om het maximale uitgangniveau van vrijwel elke signaalbron te accepteren.

THRU/OUT JACKS

Deze XLR-aansluiting levert parallelle uitgangssignalen van het bijbehorende kanaal voor het koppelen aan deze versterker en/of extra eindversterkeringangen. De Thru/Out-aansluiting worden door de stand van de bijbehorende kanaalmodus-schakelaar beinvloed. Deze XLR-aansluiting biedt ook een ongebalanceerde (tip/mof) uitgang om met 1-aderige afgeschermde kabels te worden gekoppeld.

CONNECTING OUTPUTS

Alle modellen haben een combinatie 4-polige draaivergrendeling-uitgangsaansluiting per kanaal. Kanaal A-uitgang maakt het CH A 1+ Pos/1-Neg en channel B 2+ Pos/2-Neg möglichk om een enkele 4-aderige luidsprekerkabel te gebruiken.

CIRCUIT BREAKER

In het onwaarschijnlijke geval van werkingsomstandigheden die de versterker potenteel konnen beschadigen, kan de stroomonderbreker in werking treden. Na inspectie van de kabels en verbindingen, kan de versterker worden geseset. Als de stroomonderbreker voor een tweede koer in werking treedt, neem dan contact op met het lokaal geautorieerde Peavey servicecentrum.

AC POWER INLET:

Dit is de aansluiting voor een IEC-netsnoer waarmee de netspanning aan het apparaat worden geleverd. Sluit het netsnoer aan op deze aansluiting om het apparaat te voeden. Het gebruik van een onjuiste netspanning kan tot schade aan de apparatuur leiden. (Zie de netspanningaanduiding op het apparaat).

Breek nooit de aardingspen af. Het dient voor uw verilgheid. Als het gebruekte stopcontact geen aardingscontact heeft, moet een geschikt geaard stopcontact worden gebruikt, en de derde draad要去 goed worden geaard. Als u het risico van schokken of brandgevaar wilt voorkomen, zorgervoordat de versterker en alle bijbehorende apparatuur goed geaard zichn.

NOTE: FOR U.K. ONLY

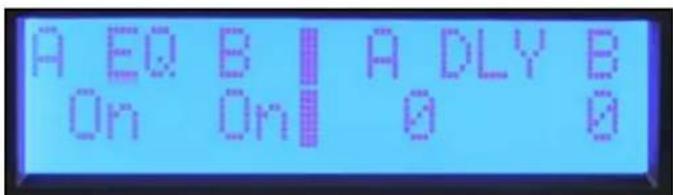

Zodra het IPR-schem wordt weergegeven, kut u met het instellen van de DSP-processor beginnen. Het drukken op de coderingsknop za u maar het hoofdmenu brengen.

De coderingsknop aan de rechterkant van het scherm worden gebruikt om te navigeren en de DSP-functions te bedieren. De knappen van het kanaal A en B aan de linkerkant van de display zich ook encoders, maar zich bestemd om de ingang-gain voor elk kanaal aan te passen. Door aan de coderingsknop aan de rechterkant van de display te draaien,kest u door de selecties van het Main Menu bladeren. Het hoofdmenu stelt u Niet alleen in staat om een proces voor het bewerken te selecteren, maar biedt ook een snelle weergave van de processen die zich geactiveerd.

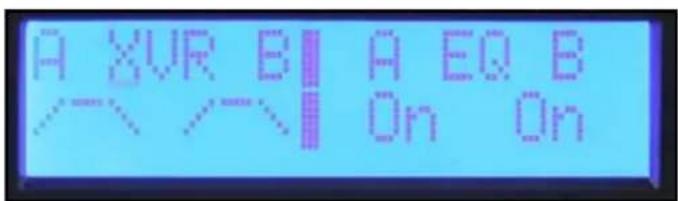

Van links aan rechts zijn de menuopties: Ingangsmodus, volume, crossover/band-pass-filters, equalizer, vertraging, beperken, geheugen en vergrendelen.

Input Mode

Volume

Crossover / Band-Pass Filters

Equalization

Delay

Limiting

Memory Lock

Om een optie in het Main Menu te selecteren, draai de coderingsknop totdat de cursor de gewenste selectie markeert. Druk op de coderingsknop om voor die verworkingsfunctie aan de instelschemen van het Sub Menu te navigeren. Wanneer u een Sub Menu van een verworkingsfunctie opent, verschijnt de cursor in de linkerbovenhoek van het scherm zodat u door de schermen van het Sub Menu kunt bladeren. Om een parameter te bewerken, druk op de coderingsknop om de cursor aan de gewenste parameter op het scherm te verplaatsen. Draai aan de coderingsknop en stel cervolgens die parameter in. Om maar een ander scherm te bladeren, druk op de coderingsknop om de cursor aan de linkerbovenhoek van het scherm terug te latenteren. U kunt nu door de schermen van het submenu bladeren.

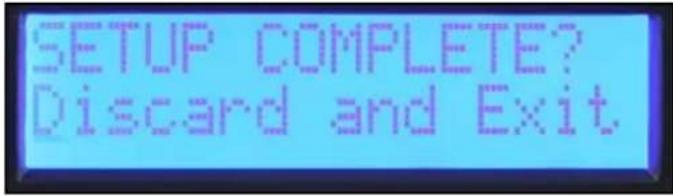

Discard and Exit

Om de bewerkingen van de DSP te resetten en te negeren, selecteer "Discard and Exit"uit hetsubmenu om de bewerkingen die sinds het openen van hetsubmenu zich uitgevoerd te verwijderen.

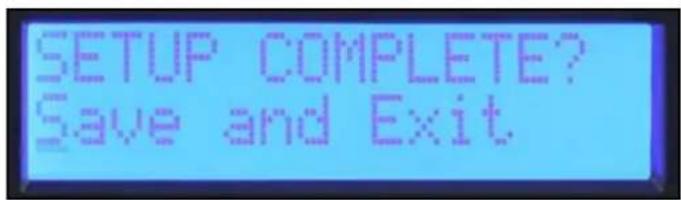

Save and Exit

Het LASTSE SCHERM IN DE MEESTE SUBMENU'S VAN DE BEWERKINGEN IS "Save and Exit". Druk in dit scherm op de coderingsknop om de bewerkingen op te slaan enaar het hoofdmenu terug te keren.

Opmerking: Aanpassingen worden nicht opgeslagen totdat "Save and Exit" is geseleerd en uaar het hoofdmenu terugkeert. Het uitschaken van de versterkerijdens het bewerken in een submenu geeft hetzelfde resultaat als "Discard and Exit".

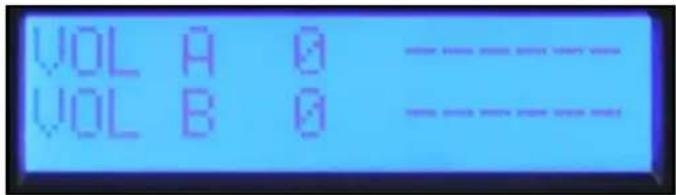

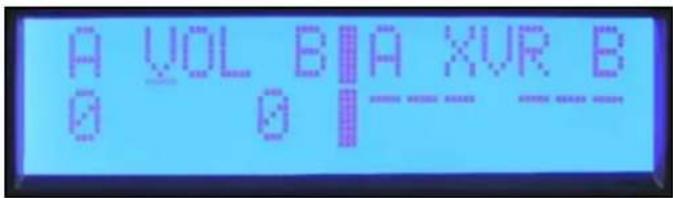

Volume

Volume

De huidige instellungen van de gain zich als altijd in het hoofdmenu beschikbaar. De toegewijde coderingsknoppen op het voorpaneel worden gebruikt voor het aanpassen van de A- en B-kanalen in de ster- en mono modi. Als de ingangsmodus is op "Bridge" ingesteld, de Kanaal B-knop is Niet actief en de volumedisplay geeft "na" wee.

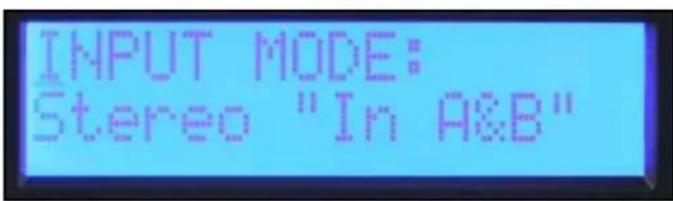

Modus

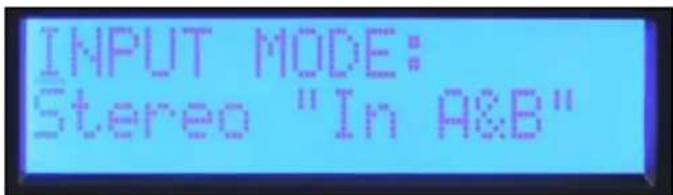

Stereo Input Mode

Stereo: Ingangen A en B gaan maar uitgangen A en B.

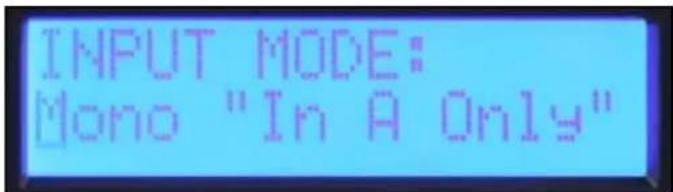

Mono Input Mode

Mono: Ingang A stuart bye uitgangen A en B aan.

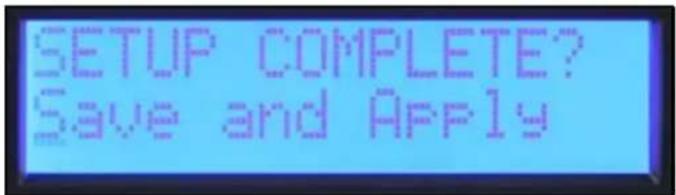

In gegenstelling tot de andere Sub Menu functies, worden de ingangsmodus nicht gewijzigd totdat u "Save and Apply" selekteert en maar het Main Menu terugkeert.

Crossover-filters, Band Pass-filters en polariteit

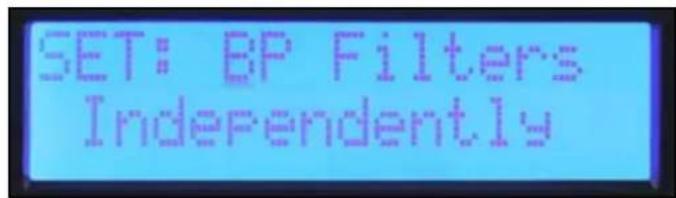

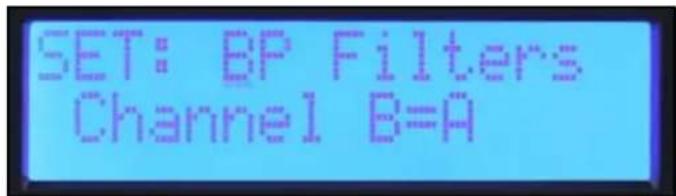

Wanner u het "XOVER"Sub Menu opent, worden u drie opties geboden om de band-pass-filters in te stellen. Als "Set: BP Filters Independently" wordt geseleerd, worden de high passen low pass-filters van Channel A en B afzonderlijk ingesteld.

Als u de versterker in een stereo system gebrukt waar beiden kanalen hetzelfde worden ingesteld, selecteer "Channel B=A" en beiden kanalen worden in een keer ingesteld. De filters voor "Channel A" instellen, stelt ook "Channel B" in.

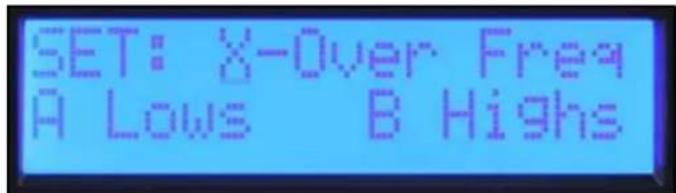

Set: X-Over Freq A Lows B Highs

Als u een crossoverCUSSEN kanalen van de versterker maakt,
selecteer "X-over Freq A Lows B Highs" en verrolgens kunnen
de crossover-frequentie en het filtertype met eén set knoppen
worden ingesteld. Stel via het crossover-schem de High passen Low pass-schemen in.

De beschikbare filtertypen voor de high-pass- en low-pass-filters zijn:

Off Geen filter.

BW-12 dB Butterworth filter met 12 dB per octaaf helling. -3 dB bij hoekfrequentie. Butterworth filters hebben een vlak frequentiererespons in de pass-band.

BW-18 dB Butterworth filter met 18 dB per octaaf helling. -3 dB bij hoekfrequentie. Butterworth filters hebben een vlak frequentiererespons in de pass-band.

BW-24 dB Butterworth filter met 24 dB per octaaf helling. -3 dB bij hoekfrequentie. Butterworth filters hebben een vlak frequentierresponds in de pass-band.

LR-24 dB Linkwitz-Riley filter met 24 dB per octaaf helling. -6 dB bij hoekfrequentie. LR-filters combineren voor een vlak respons bij de hoekfrequentie.

Het is over het algemeen een goed idee om een high-pass-filter voor alle luidsprekers te gebruiken.

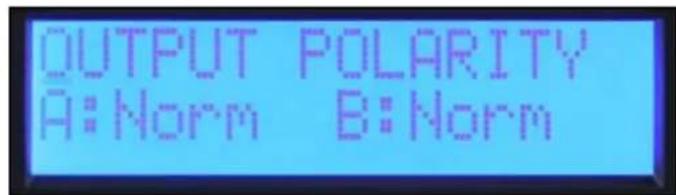

Uitgangspolariteit

Output Polarity

Op elk kanaal kan de output polarity worden omgekeerd. Selecteer "Normaal" of "Omkeren" in het polariteitschemm. Als u een crossover met 12 dB per octaaf filters maakt, moet de hoge freiendentie-uitgang waarschijnlijk worden omgekeerd om de juiste faserelatie op de crossover-frequentie te handhaven. Tijdelijk de polariteit van een kanaal van een multiweg system omkeren, kan ook bij het instellen van de vertraging voor de aansturingsuitlijing helpen. U kunt de vertraging voor de annulering bij de crossoverfrequentie aanpassen. Vergeet net om de polariteitaar normal terug te schaken wonneer alles maar is.

Om maar het hoofdmenu'erug te keren,selecteer "Discard and Exit" of Save and Exit".

Egalatisation

De IPR2 ^TM DSP biedt vijf banden van parametrische EQ, Waves® Maxx Bass® verbetering en horn EQ op elk kanaal.

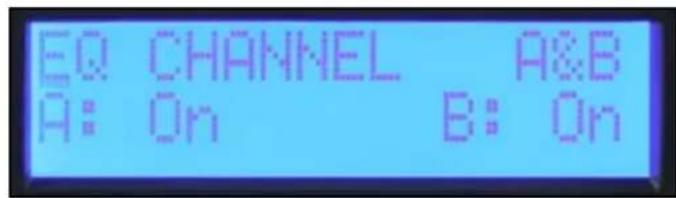

Bypass

EQ Bypass

Het eerste scherm in het EQ-submenu is het bypass-schem. De kanalen A&B hunnen onafhankelijk of hunnen beiden samen worden omgeleid. Druk op de coderingsknop totdat de cursor onder de gewennen parameter is die moet worden gewijzigd en draai aan de coderingsknop voor het wijzigen van de bypass-modus. Druk op de cursor om maar de linkerbovenhoek terug te keren als u staat bent, zodate u maar andere schermen kut bladeren.

Set Channel EQ

Het eerste scherm in het EQ Sub Menu is het bypass-schem. De kanalen A&B konnen onafhankelijk of hunnen beiden samen worden omgeleid. Druk op de coderingsknop totdat de cursor onder de gewennen parameter is die moet worden gewijzigd en draai aan de coderingsknop voor het wijzigen van de bypass-modus. Druk op de cursor om maar de linkerbovenhoek terug te keren als ukaar bent, zatat u waar andere schermen kutn bladeren.

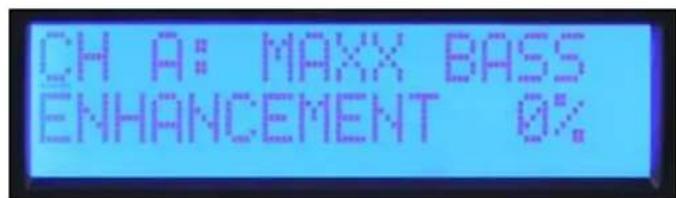

MaxxBass

Het MaxxBass® verbeteringssysteme communiceert met de high-pass-filter voor elk kanaal om basenergie in een freiendiekeit te producereren die de luidspreker kan verwerken. Hoe hoger het getal van MaxxBass®, des te meer de basgitaar worden verbeterd.

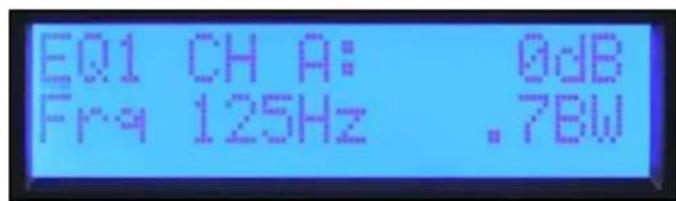

Parametric EQ

Er zijn vrij banden van parametric EQ voor elk kanaal. De freiorentie kan in stappen van 1/12 octaaffrequentie worden ingesteld. De bandbreedte van de filter is ingesteld en worden in octaven weergegeven. Hetiveau kan over een + / - 15 dB bereik worden aangepast. Druk op dedoderingsknop om de gewenste parameter te selecteren die moet worden aangepast. Plaats de cursor terug maar de linkerbovenhoek als u koar bent om�ere schermen te bladeren.

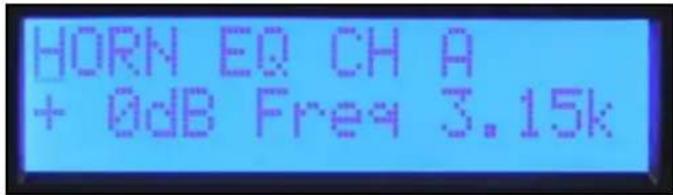

Horn EQ

De Horn EQ biodt een 6 dB per octaat hoge frequentieversterking die soms voor hoge frequentie hoorns nodig is. De regeling van de freundie stelt de lage frequentiehoek van de filter in.

Om maar het Main Menu terug te keren, selecteer "Discard and Exit" of "Save and Exit".

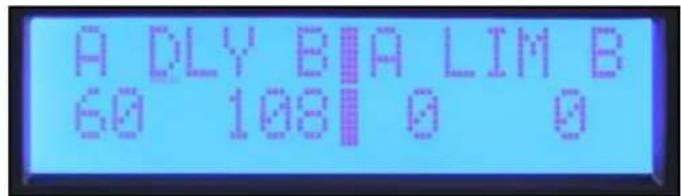

Delay

Delay kan worden gezrukt om de aansturing binnen een luidspreker uit te lijnen of ondersteunende luidsprekers te vertragen zoals die onder een balkon geinstalleerd+zijn. Een korte vertraging kan ook worden gezrukt om de hoofdluidsprekers te vertragen om ze met de drums of basgitaar uit te lijnen. Een totaal van 125 ms vertraging is op elk kanaal beschikbaar. 5 ms voor vertraging is beschikbaar in 41,67 us stappen voor het aanstuuruitlijning. 120 ms is beschikbaar in 1 ms stappen voor de systeemuitlijning. Deze vertragingen hunnen onafhankelijk worden ingesteld zodate verschuiving van de aanstuuruitlijning kan worden gehandhaafd wonneer de vertraging van de uiltlijning van het systeme wordt aangepast.

Het eerste scherm in de vertraging Sub Menu stelt de gebruiker in staat om te beslissen of de vertragingen onafhankelijk worden ingesteld of B = A . Deze selectie is alleen van toepassing op de 1 ms stap systeemvertraging, waardoor vertragingen van de aanstuuruitlijning onafhankelijk要去en worden ingesteld. De IPR2™ versterkers geen de gelijkwaardige vertragingsafstand in meters en voeten in het systeemvertragingeer en centimeters of inches in de aanstuurvertraging.

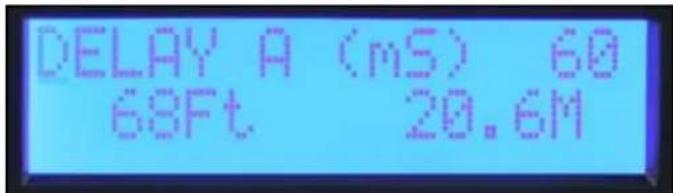

Systeem (mS) Vertragingschemr

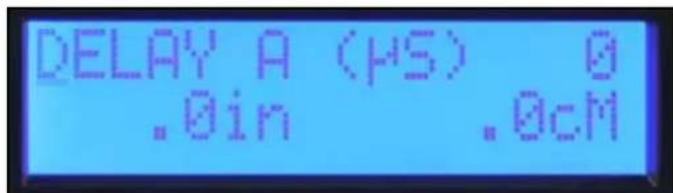

Aanstuuruitlijing (uS) scherm

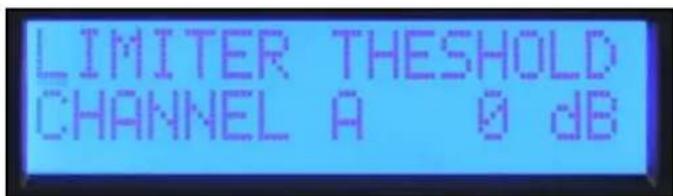

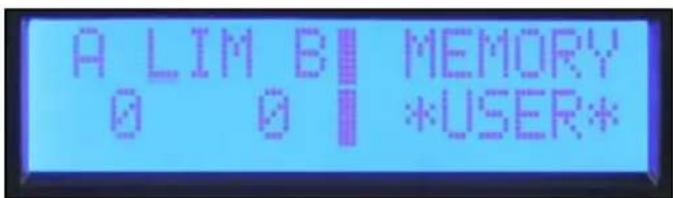

Limiter

De IPR2 DSP heeft op elk kanaal begrenzers beschikbaar. Dit beperkt het signaalniveauaar de ingang van de eindversterkerfase. De limietdrempel begint bij nul en wordt in -1 dB stappen aangepast, de maximale uitgang verlagend. U要去 zich bewust zijn dat de IPR2 DSP hetzelfde als de meeste andere versterkers werkt voorzer de maximale uitgang van de lijnspanning en belastingimpedantie afhankelijk is. Afhankelijk van de belasting,要去 u wellicht om de begrenzer tot 3 dB beperken voordat de uitgang worden beperkt.

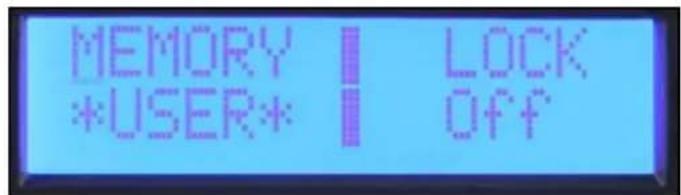

Memory

De IPR2 heeft vier geheugenlocaties waar de instellingen kuren worden opgeslaen en vervolgens opgeroepen. Elke locatie heeft een zes-karakter naam om het bestand te identificeren. De naam van de actieve Voorinstelling worden ook in het Main Menu "Memory"-scherm weergegeven.

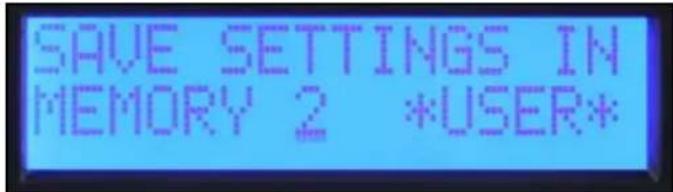

Saving Settings

In het "Geheugen gebruik"-submenu, selecteer "Save Settings".

Selecteer een van de vier vooraf ingestelde locaties.

Bewerk de naam door aan de cursor te draaien om het teken te selecteren en druk op de coderingsknop om maar de volgende positie te verplaatsen. Ga verder tot voltooid. Omdezelfde naam te houden, druk zes keer op de coderingsknop om het scherm voor het bewerken van de naam te doorlopen.

Zodra het locatie van opslag is geseleeteerd en u de voorinstelling een naam hebt gegeven, krijgt u een Ja/Nee-optie om het opslaan te voltooien.

Recalling a Preset

In het "Geheugen gebruik"-submenu, selecteer "Recall Settings".

Selecteer het nummer van de voorinstelling die opgeroepen moet worden of selecteer "Recall Factory Settings" om een neutrale status op te roepen. Net als bij de functie voor het opslaan, worden de möglichkheid gegeven om af te sluiten zonder de oproepoptie te voltooien.

MEMORY OPERATION Recall Settings

Lock

De beveligingsvergrendeling-functie van de IPR2 ^TM DSP maakt het möglichk om de geseleeteerde knappen te vergrendelen om onceautoriseerde aanpassing te voorkomen. Een vier-cijferig wachtwoord moet worden ingesteld wanner de vergrendeling is ingeschakeld. Dit wachtwoord moet worden ingevoerd wanner een submenu worden geopend voor tijdelijke toegang tot de bewerkensfuncties. De vergrendeling worden opnieuw geactiveerd wanner uaar het hoofdmenu terugkeert of het apparaat uitschakelt. Alle bewerkingen zich vergrendel wanner het apparaatuitgeschakeld is.

Opmerking: Zorg ervoor dat u het wachtwoord noteert. Neem contact op met de klantendienst als het wachtwoord verloen of kwijt is geraakt.

De IPR2-versterkers haben drie verschillende vergrendelingsmodi:

Off Alle instellingen konnen worden aangepast zonder het invoeren van een wachtwoord.

All Except Volume Een wachtwoord moet voor alle bewerkingsssubmenu's worden ingevoerd, behalve voor het volume.

All with Volume Een wachtwoord moet voor alle bewerkingsssubmenu's met inbegrip van het volume worden ingevoerd.

IPR2TM 7500 specificatieblad

Nominal vermogen 2ch x 2 Ohm 4750 Watt 20 ms herhaalde burst/3750 Watt 1% THV, beide kanalen aangestuurd bij 1 kHz. Nominal vermogen 2ch x 4 Ohm 2800 Watt 20 ms herhaalde burst/2450 Watt 1% THV/2020 Watt 0, 15% THV, beide kanalen aangestuurd bij 1 kHz. Nominal vermogen 2ch x 8 Ohm 1550 Watt 20 ms herhaalde burst/1425 Watt 1% THV/1200 Watt 0, 15% THV, beide kanalen aangestuurd bij 1 kHz.

Minimale impedantie 2 Ohm

Maximale RMS spanningsfluctuatie 124 Volt

Frequentiebereik 20 Hz - 25 kHz; +0 dB, -3 dB

20 Hz - 20 kHz 2ch x 2 Ohm < 0,5% bij 3280 Watt, 20 Hz tot 4 kHz, daalt tot 3000 Watt bij 20 kHz,.beide kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 4 Ohm < 0,15% bij 2000 Watt, 20 Hz tot 20 kHz, befind kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 8 Ohm < 0,15% bij 1200 Watt, 20 Hz tot 20 kHz, beiden kanalen aangestuurd.

Ingang CMRR >-75 dB bij 1 kHz.

Spanningsversterking x 40 (+32 dB)

Crossover 100 Hz schakelbare 2de graad high-pass en 3de graad low-pass per kanaal.

Oversprauk > - 85 dB bij 1 kHz bij 1000 Watt vermogen bij 8 Ohm.

Brom en Ruis >-106 dB, "A" gewogen gerelateerd aan nominaal vermogen bij 4 Ohm.

Zwenksnelheid >12 V/ps

Dempingsfactor (8 Ohm) > 200:1 bij 20 Hz - 1 kHz bij 8 Ohm

Ingangsgevoeligheid 2,25 Volt +/-3% bij 1 kHz 4 Ohm nominal vermogen, 2,195 Volt +/-3% bij 1 kHz 2 Ohm nominal vermogen

Ingangsimpedantie 20 kilo-Ohm gebalanceerd en 10 kilo-Ohm ongebalanceerd.

Stroomverbruik bij 1/8 in VA (Watt) 2210 (1440) bij 2 Ohm, 1550 (950) bij 4 Ohm, 982 (560) bij 8 Ohm

Stroomverbruik bij 1/3 in VA (Watt) 4260 (3150) bij 2 Ohm, 3120 (2160) bij 4 Ohm, 1890 (1200) bij 8 Ohm

Inactief verbruik 250 VA, 120 Watt.

Koeling 3 temperatuurafhankelijke variabele snelheid ventilatoren.

Bedieningselementen 2 voorpaneel verzwakkers, crossover-selectieschakelaar voor HPF, normal aan LPF

Indicator-LED's Vijf LED-indicatoren per kanaal: Actief, signaal, DDT, temperatuur en DC

Bescherming Thermisch, DC, subsonische, onjuiste belasting, onder- en overspanning

Aansluitingen Ingangen: Dubbele combinatie 1/4" XLR, Uitgangen: Dual 1/4" thru, eén 2-pins & eén 4-pins draaivergrendelingsaansluiting

Constructie 0,062" dik aluminium

Afmetingen 3,5'' × 19'' × 17'' ), achter voorpaneel + 0,6" voor handvat

Netto gewicht 6,61 kg (14,6 lbs.)

Bruto gewicht 8,34 kg (18,4 lbs.)

Nominal vermogen aflezingen gemaakt met BW: 20 Hz tot 22 kHz. Alle vermogenmetingen, verricht bij 120 VAC of 240 V wisselstroom.

2 Ohm constante sinusgolf vermogen is tijdsbeperkt door stroomonderbreker.

• Nettogewicht bevat geen netsnoer.

IPR2™ 5000 specificatieblad

Nominaal vermogen 2ch x 2 Ohm	3230 Watt 20 ms herhaalde burst/2530 Watt 1% THV, befind Kanalen aangestuurd bij 1 kHz.
Nominaal vermogen 2ch x 4 Ohm	1985 Watt 20 ms herhaalde burst/1700 Watt 1% THV/1470 Watt 0,15% THV, befind Kanalen aangestuurd bij 1 kHz.
Nominaal vermogen 2ch x 8 Ohm	1175 Watt 20 ms herhaalde burst/1025 Watt 1% THV/880 Watt 0,15% THV, befind Kanalen aangestuurd bij 1 kHz.
Minimale belastingimpedantie 2 Ohm
Maximale RMS spanningsfluctuatie	105 Volt
Frequentiebereik 20 Hz - 22 kHz; +/-0,5 dB bij 1 Watt.
20 Hz - 20 kHz 2ch x 2 Ohm	< 0,5% bij 2250 Watt, 20 Hz tot 4 kHz, daalt tot 1640 Watt bij 20 kHz, befind Kanalen aangestuurd.
20 Hz - 20 kHz 2ch x 4 Ohm	< 0,15% bij 1400 Watt, 20 Hz tot 10 kHz, daalt tot 1350 Watt bij 20 kHz, befind Kanalen aangestuurd.
20 Hz - 20 kHz 2ch x 8 Ohm	< 0,15% bij 860 Watt, 20 Hz tot 4 kHz, daalt tot 1640 Watt bij 20 kHz, befind Kanalen aangestuurd.
Ingang CMRR >-75 dB bij 1 kHz.
Spanningsversterking x 40 (+32 dB)
Crossover	100 Hz schakelbare 2de graad high-pass en 3de graad low-pass per kanaal.
Overspraak >-60 dB bij 1 kHz bij 1000 Watt vermogen bij 8 Ohm.
Brom en Ruis	> -105 dB, "A" gewogen gerelateerd aan nominaal vermogen bij 4 Ohm.
Zwenksnelheid >12 V/ps
Dempingsfactor (8 Ohm) >210:1 bij 20 Hz - 1 kHz bij 8 Ohm
Ingangsgevoeligheid	1,95 volt +/-3% bij 1 kHz 4 Ohm nominaal vermogen, 1,83 Volt +/-3% bij 1 kHz 2 Ohm nominaal vermogen
Ingangsimpedantie	20 kilo-Ohm gebalanceerd en 10 kilo-Ohm ongebalanceerd.
Stroomverbruik bij 1/8 in VA (Watt)	1435 (890) bij 2 Ohm, 920 (525) bij 4 Ohm, 625 (335) bij 8 Ohm
Stroomverbruik bij 1/3 in VA (Watt)	3050 (2155) bij 2 Ohm, 1880 (1200) bij 4 Ohm, 1200 (715) bij 8 Ohm
Inactief verbruik 195 VA, 90 Watt.
Koeling	3 temperatuurafhankelijkke variabilen snelheid ventilatoren.
Bedieningselementen	2 voorpaneel verzwakkers, crossover-selectieschakelaar voor HPF, normaal en LPF
Indicator-LED's	Vijf LED-indicatoren per kanaal: Actief, signalaal, DDT, temperatuur en DC
Bescherming	Thermisch, DC, subsonische, onjuiste belasting, onder- en overspanning
Aansluitingen	Ingangen: Dubbele combinatie 1/4" XLR, Uitgangen: Dual 1/4" thru, een 2-pins & een 4-pins draalvergrendelingsaa
Constructie 0,062" dik aluminium
Afmetingen 3,5" x 19" x 17"chter voorpaneel + 0,6" voor handvat
Netto gewicht	6,2 kg (13,6 lbs.)
Bruto gewicht	7,9 kg (17,4 lbs.)

Nominaal vermogen aflezingen gemaakt met BW: 20 Hz tot 22 kHz. Alle vermogenmetingen, verricht bij 120 VAC of 240 V wisselstroom.

2 Ohm constante sinus golf vermogen is tjidsbeperkt door stroomonderbreker.

• Nettogewicht bevat geen netsnoer.

IPR2 7500 DSP specificatieblad

Nominaal vermogen 2ch x 2 Ohm 4750 Watt 20 ms herhaalde burst/3750 Watt 1% THV, beide kanalen aangestuurd bij 1 kHz.

Nominal vermogen 2ch x 4 Ohm 2800 Watt 20 ms herhaalde burst/2450 Watt 1% THV/2020 Watt 0,15% THV, beide kanalen aangestuurd bij 1 kHz.

Nominal vermogen 2ch x 8 Ohm 1550 Watt 20 ms herhaalde burst/1425 Watt 1% THV/1200 Watt 0,15% THV, beide kanalen aangestuurd bij 1 kHz.

Minimale impedantie 2 Ohm

Maximale RMS spanningsfluctuatie 124 Volt

Frequeniebereik 20 Hz - 25 kHz; +0 dB, -3 dB

20 Hz - 20 kHz 2ch x 2 Ohm < 0,5% bij 3280 Watt, 20 Hz tot 4 kHz, daalt tot 3000 Watt bij 20 kHz, befind kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 4 Ohm < 0,15% bij 2000 Watt, 20 Hz tot 20 kHz, befinde kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 8 Ohm <0,15% bij 1200 Watt, 20 Hz tot 20 kHz, beiden kanalen aangestuurd.

Ingang CMRR >-75 dB bij 1 kHz.

Spanningsversterking x 70 (+37 dB)

Crossover Instelbare High-Pass- en Low-Pass-filter per kanaal. Filtrtypen: 12 dB/LGO 2de graad, 18 dB/LGO 3e graad, 24 dB/LGO 4e

graad Butterworth en 24 dB/LGO 4e graad Linkwitz-Riley

Oversprak >-60 dB bij 1 kHz bij 1000 Watt vermogen bij 8 Ohm.

Brom en Ruis >-95 dB, "A" gewogen gerelateerd aan nominaal vermogen bij 4 Ohm.

Zwenksnelheid >12V / ps

Dempingsfactor (8 Ohm) > 200:1 bij 20 Hz - 1 kHz bij 8 Ohm

Ingangsgveoligheid 1,290 Volt +/-3% bij 1 kHz 4 Ohm nominal vermogen, 1,240 Volt +/-3% bij 1 kHz 2 Ohm nominal vermogen

Ingangsimpedantie 12 kilo-Ohm gebalanceerd en 10 kilo-Ohm ongebalanceerd.

Stroomverbruik bij 1/8 in VA (Watt) 2210 (1440) bij 2 Ohm, 1550 (950) bij 4 Ohm, 982 (560) bij 8 Ohm

Stroomverbruik bij 1/3 in VA (Watt) 4260 (3150) bij 2 Ohm, 3120 (2160) bij 4 Ohm, 1890 (1200) bij 8 Ohm

Inactief verbruik 250 VA, 120 Watt.

3 temperatuurafhankelijke variabele snelheid ventilatoren.

Bedieningselementen 2 voorpaneel gerasterde verzakkers, drukknop navigatie encoder om door de menu's op het LCD-schem te navigeren voor invoermodus,

parametrische EQ, crossover H.P.F, normalaI, L.P.F. eneer.

Indicator-LED's Vijf LED-indicatoren per kanaal: Actief, signal, DDT, temperatuur en DC

Bescherming Thermisch, DC, subsonische, onjuiste belasting, onder- en overspanning

Aansluitingen Ingangen: Dubbele combinatie 1/4" XLR, Uitgangen: Dubbele mannelijke XLR ingang thru, een 2-pins &

eén 4-pins draaivergrendelingsaansluiting

Constructie 0,062" dik aluminium

Afmetingen 3,5'' × 19'' × 17'' achter voorpaneel +0,6'' voor handvat

Netto gewicht 6,61 kg (14,6 lbs.)

Bruto gewicht 8,34 kg (18,4 lbs.)

Nominal vermogen aflezingen gemaakt met BW: 20 Hz tot 22 kHz. Alle vermogenmetingen, verricht bij 120 VAC of 240 V wisselstroom.

2 Ohm constante sinusgolf vermogen is tijsbeperkt door stroomonderbreker.

• Nettogewicht bevat geen netsnoer.

IPR2™ 5000 DSP specificatieblad

Nominaal vermogen 2ch x 2 Ohm 3230 Watt 20 ms herhaalde burst/2530 Watt 1% THV, beide kanalen aangestuurd bij 1 kHz.

Nominaal vermogen 2ch x 4 Ohm 1985 Watt 20 ms herhaalde burst/1700 Watt 1% THV/1470 Watt 0,15% THV, beide kanalen aangestuurd bij 1 kHz.

Nominaal vermogen 2ch x 8 Ohm 1175 Watt 20 ms herhaalde burst/1025 Watt 1% THV/880 Watt 0,15% THV, beide kanalen aangestuurd bij 1 kHz.

Minimale belastingimpedantie 2 Ohm

Maximale RMS spanningsfluctuatie 105 Volt

Frequentiebereik 20 Hz - 22 kHz; +/-0,5 dB bij 1 Watt.

20 Hz - 20 kHz 2ch x 2 Ohm < 0,5% bij 2250 Watt, 20 Hz tot 4 kHz, daalt tot 1640 Watt bij 20 kHz, befind kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 4 Ohm < 0,15% bij 1400 Watt, 20 Hz tot 10 kHz, daalt tot 1350 Watt bij 20 kHz,.beige kanalen aangestuurd.

20 Hz - 20 kHz 2ch x 8 Ohm < 0,15% bij 860 Watt, 20 Hz tot 4 kHz, daalt tot 1640 Watt bij 20 kHz,.beide kanalen aangestuurd.

Ingang CMRR > -75 dB bij 1 kHz.

Spanningsversterking x70(+37dB)

Crossover Instelbare High-Pass- en Low-Pass-filter per kanaal. Fittertypen: 12 dB/LGO 2de graad, 18 dB/LGO 3e graad, 24 dB/LGO 4e graad Butterworth en 24 dB/LGO 4e graad Linkwitz-Riley.

Overspraat -60 dB bij 1 kHz bij 700 Watt vermogen bij 8 Ohm.

Brom en Ruis >-96 dB, "A" gewogen gerelateerd aan nominaal vermogen bij 4 Ohm.

Zwenksnelheid >12V / ps

Dempingsfactor (8 0hm) >210:1 bij 20 Hz - 1 kHz bij 8 0hm

Ingangsgveoeligheid 1,094 Volt +/-3% bij 1 kHz 4 Ohm nominal vermogen, 1,025 Volt +/-3% bij 1 kHz 2 Ohm nominal vermogen

Ingangsimpedantie 12 kΩ, gebalanceerd en 6 kΩ ongebalanceerd.

Stroomverbruik bij 1/8 in VA (Watt) 1435 (890) bij 2 Ohm, 920 (525) bij 4 Ohm, 625 (335) bij 8 Ohm

Stroomverbruik bij 1/3 in VA (Watt) 3050 (2155) bij 2 Ohm, 1880 (1200) bij 4 Ohm, 1200 (715) bij 8 Ohm

Inactief verbruik 195 VA, 90 Watt.

3 temperatuurafhankelijke variabele snelheid ventilatoren.

Bedieningselementen 2 voorpaneel verzwakkers, crossover-selectieschakelaar voor HPF, normal en LPF

Indicator-LED's Vijf LED-indicatoren per kanaal: Actief, signald, DDT, temperatuur en DC

Bescherming Thermisch, DC, subsonische, onjuiste belasting, onder- en overspanning

Aansluitingen Ingangen: Dubbele combinatie 1/4" XLR, Uitgangen: Dubbele mannelijke XLR ingang thru, een 2-pins & een 4-pins draivergrendelingsaansluiting

Constructie 0,062" dik aluminium

Afmetingen 3,5'' × 19'' × 17'' achter voorpaneel + 0,6" voor handvat

Netto gewicht 6,2 kg (13,6 lbs.*)

Bruto gewicht 7,9 kg (17,4 lbs.)

Nominal vermogen aflezingen gemaakt met BW: 20 Hz tot 22 kHz. Alle vermogenmetingen, verricht bij 120 VAC of 240 V wisselstroom.

2 Ohm constante sinus golf vermogen is tjidsbeperkt door stroomonderbreker.

• Nettogewicht bevat geen netsnoer.

SUOMI

IPR2TM 5000 / 7500

Pätevahvistin
