BRUKSANVISNING TDS3520N BOSCH

1. Kontroller riktig stryketemperatur på etiketten på

kontakt med forhandleren eller med kommunen på

• Tørk av sålen med en fuktig klut.

Du kan laste ned denne bruksanvisningen fra Bosch sine lokale nettsider.45

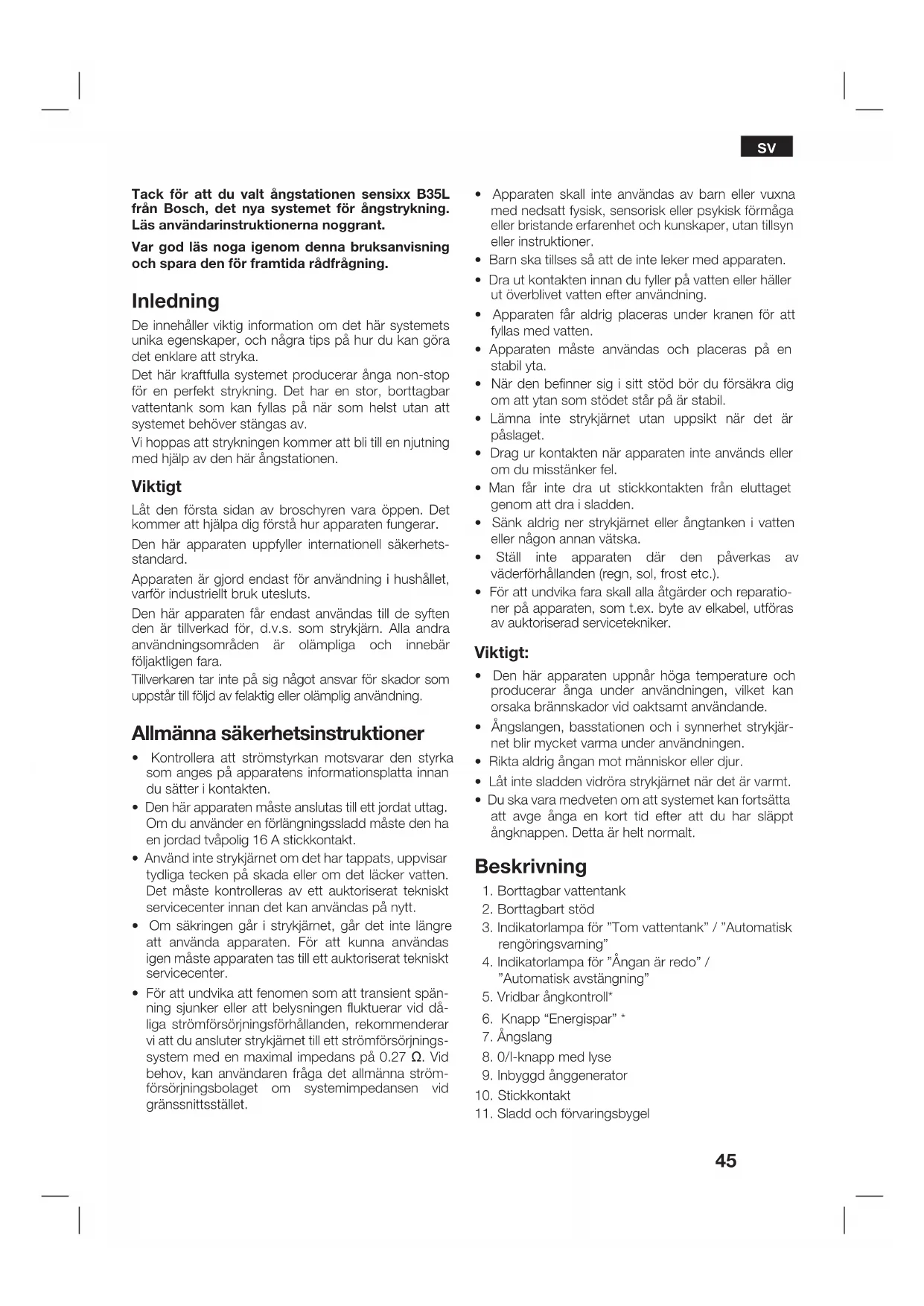

Tack för att du valt ångstationen sensixx B35L

från Bosch, det nya systemet för ångstrykning.

Läs användarinstruktionerna noggrant.

Var god läs noga igenom denna bruksanvisning

och spara den för framtida rådfrågning.

De innehåller viktig information om det här systemets

unika egenskaper, och några tips på hur du kan göra

det enklare att stryka.

Det här kraftfulla systemet producerar ånga non-stop

för en perfekt strykning. Det har en stor, borttagbar

vattentank som kan fyllas på när som helst utan att

systemet behöver stängas av.

Vi hoppas att strykningen kommer att bli till en njutning

med hjälp av den här ångstationen.

Låt den första sidan av broschyren vara öppen. Det

kommer att hjälpa dig förstå hur apparaten fungerar.

Den här apparaten uppfyller internationell säkerhets-

Apparaten är gjord endast för användning i hushållet,

varför industriellt bruk utesluts.

Den här apparaten får endast användas till de syften

den är tillverkad för, d.v.s. som strykjärn. Alla andra

användningsområden är olämpliga och innebär

Tillverkaren tar inte på sig något ansvar för skador som

uppstår till följd av felaktig eller olämplig användning.

Allmänna säkerhetsinstruktioner

• Kontrollera att strömstyrkan motsvarar den styrka

som anges på apparatens informationsplatta innan

du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag.

Om du använder en förlängningssladd måste den ha

en jordad tvåpolig 16 A stickkontakt.

• Använd inte strykjärnet om det har tappats, uppvisar

tydliga tecken på skada eller om det läcker vatten.

Det måste kontrolleras av ett auktoriserat tekniskt

servicecenter innan det kan användas på nytt.

• Om säkringen går i strykjärnet, går det inte längre

att använda apparaten. För att kunna användas

igen måste apparaten tas till ett auktoriserat tekniskt

• För att undvika att fenomen som att transient spän-

ning sjunker eller att belysningen fluktuerar vid då-

liga strömförsörjningsförhållanden, rekommenderar

vi att du ansluter strykjärnet till ett strömförsörjnings-

system med en maximal impedans på 0.27 Ω. Vid

behov, kan användaren fråga det allmänna ström-

försörjningsbolaget om systemimpedansen vid

• Apparaten skall inte användas av barn eller vuxna

med nedsatt fysisk, sensorisk eller psykisk förmåga

eller bristande erfarenhet och kunskaper, utan tillsyn

eller instruktioner.

• Barn ska tillses så att de inte leker med apparaten.

• Dra ut kontakten innan du fyller på vatten eller häller

ut överblivet vatten efter användning.

• Apparaten får aldrig placeras under kranen för att

• Apparaten måste användas och placeras på en

• När den befinner sig i sitt stöd bör du försäkra dig

om att ytan som stödet står på är stabil.

• Lämna inte strykjärnet utan uppsikt när det är

• Drag ur kontakten när apparaten inte används eller

om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget

genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten

eller någon annan vätska.

• Ställ inte apparaten där den påverkas av

väderförhållanden (regn, sol, frost etc.).

• För att undvika fara skall alla åtgärder och reparatio-

ner på apparaten, som t.ex. byte av elkabel, utföras

av auktoriserad servicetekniker.

• Den här apparaten uppnår höga temperature och

producerar ånga under användningen, vilket kan

orsaka brännskador vid oaktsamt användande.

• Ångslangen, basstationen och i synnerhet strykjär-

net blir mycket varma under användningen.

• Rikta aldrig ångan mot människor eller djur.

• Låt inte sladden vidröra strykjärnet när det är varmt.

• Du ska vara medveten om att systemet kan fortsätta

att avge ånga en kort tid efter att du har släppt

ångknappen. Detta är helt normalt.

1. Borttagbar vattentank

3. Indikatorlampa för ”Tom vattentank” / ”Automatisk

4. Indikatorlampa för ”Ångan är redo” /

”Automatisk avstängning”

5. Vridbar ångkontroll*

9. Inbyggd ånggenerator

11. Sladd och förvaringsbygel

13. Temperaturväljare

14. Indikatorlampa för strykning

15. Strykjärnets knapp för ångutsläpp

16. Lås för ångknapp *

* Beroende på modell

1. Ta bort etiketter och skyddshölje från sulan.

2. Placera apparaten vågrätt på en stabil, fast yta. Du

kan ta bort stödet från strykjärnet och placera det

på en annan fast och stabil vågrät yta.

3. Ta bort den borttagbara vattentanken och fyll den.

Försäkra dig om att inte överskrida den angivna

4. Sätt tillbaka vattentanken på sin plats.

5. Rulla ut sladden helt och sätt i kontakten i ett jordat

6. Ställ kokarens ”0/I”-knapp och huvudström-brytare

7. Indikatorn “Ånga redo” (4) lyser efter några minuter

och visar att produkten är redo att användas.

Ånggeneratorn tar endast längre tid att uppnå “Ånga

redo” under den första uppvärmningen eller efter att

avkalkning utförts (Calc’n clean).

När vattnet redan finns i ånggeneratorn under

vanlig användning kommer uppvärmningen till

arbetstemperatur att gå snabbare.

8. Den här apparaten har en inbyggd sensor för

vattennivån. Indikatorn för ”tom vattentank” (3) tänds

när vattentanken är tom.

• Kranvatten kan användas.

För att bibehålla ångfunktionen i gott skick

rekommenderas att blanda lika delar kranvatten och

destillerat vatten. Om ditt kranvatten har ovanligt hög

hårdhetsgrad, blanda en del kranvatten med två delar

Du kan kontrollera vattnets hårdhet hos ditt lokala

• Vattentanken kan fyllas när som helst medan du

• För att undvika skada och/eller förorening av vat-

tentanken och vattenkokaren, häll inte parfym, vinä-

ger, stärkelse, avkalkningsmedel, tillsatsämnen eller

några andra kemiska produkter i vattentanken.

Orsakas skador p.g.a. användning av ovan-

nämnda produkter ogiltigförklaras garantin.

• Strykjärnet är inte utformat för att stå upprätt. Placera

det alltid horisontellt på strykjärnsplattan (2).

• Stödet kan placeras i det specialdesignade området

på produkten, eller på någon annan lämplig plats i

närheten av strykningsområdet.

Låt aldrig strykjärnet vila på strykplattan utan

• Under den första användningen kan strykjärnet ge

ifrån sig vissa ångor och lukter, tillsammans med

vita partiklar på sulan. Detta är normalt och upphör

efter några minuter.

• Medan knappen för ångutsläpp är intryckt kan vatten-

tanken ge ifrån sig ett pumpljud. Detta är normalt och

anger att vatten pumpas in i ångtanken.

Temperaturinställning

1. Kontrollera tvättlappen på kläderna för att bestämma

rätt temperatur för strykning.

2. Ställ temperaturväljaren (13) i önskat läge:

3. Indikatorlampan (14) kommer att förbli tänd medan

strykjärnet värms upp, och släcks så fort strykjärnet

har uppnått vald temperatur.

• Sortera dina kläder utifrån tvättlapparna. Börja

alltid med kläder som behöver strykas på de lägsta

• Om du inte är säker på vilket material ett plagg

är gjort av bör du börja med att stryka på en låg

temperatur, på en liten del av plagget som oftast

inte syns när du bär det.

Strykning med ånga (B)

1. Ställ temperaturväljaren (13) i önskat läge.

2. Ställ in den ångmängd som passar dina behov

genom att använda den varierande ångkontrollen

(5) (enligt modell).

För normal användning väljer du ett av följande

rekommenderade lägen:

3. Tryck på ångknappen för att frigöra ånga.

1. Om du stryker med en låg temperaturinställning “•”

• Om apparaten har en varierande ångkontroll (5),

ska du ställa in den varierande ångkontrollen på det

• Om apparaten inte har en varierande ångkontroll,

trycker du på ångknappen bara i några sekunder åt

gången för att stryka vid en låg temperatur.

I båda fallen, ska du ställa in temperaturväljaren (13) i ett

högre läge om vatten skulle droppa ut från undersidan

(kontrollera att plagget kan strykas med inställt läge).

2. I början av varje användning, kan droppar ansamlas

tillsammans med ångan. Därför råder vi dig att testa

strykjärnet på strykbrädan eller en trasa innan du

• Ångslangen kan hettas upp om du stryker länge.

Strykjärnshandtag av kork

(beroende på modell):

För permanent ånga, tryck på låsknappen (16) och

skjut den bakåt tills den låser sig. För att stänga av

den permanenta ångan, skjut låsknappen framåt.

1. Stryk utan att trycka på knappen för ångutsläpp

1. Ställ in temperaturkontrollen på läget ”•••” eller

2. Du kan stryka gardiner och hängande kläder (jackor,

kostymer, kappor etc.) genom att placera strykjärnet

lodrätt och trycka på knappen för ångutsläpp (15).

Rikta aldrig ångstrålen mot plagg som någon har

Rikta aldrig ångan mot människor eller djur.

Automatisk rengöringsvarning

Indikatorlampan (3) blinkar för att indikera att kokaren

måste sköljas. För att göra detta, ska du följa

proceduren som beskrivs i avsnittet ovan.

Återställ “Calc‘n clean” -lampan och timern genom att

slå av stationen två gånger och vänta minst 30 sekunder

varje gång innan du slår på den igen.

Om knappen “Energy saving” (energispar) (6) är på,

kan du spara upp till 25% av energiförbrukningen och

40% av vattenförbrukningen och fortfarande få ett bra

strykningsresultat för de flesta plagg. Vi råder dig att

använda den normala energiinställningen endast till

tjocka och mycket skrynkliga tyger.

Det här systemet har ett intelligent system för styrning

av ångan. Vilket ger, efter det att strykjärnets knapp för

ångutsläpp (15), en liten mängd extra ånga.

Den extra ångan kan alltid stoppas genom att trycka på

strykjärnets knapp för ångutsläpp igen.

Automatisk avstängning

Om du under strykningen inte trycker på ångknappen

(15) på strykjärnets handtag under en viss tid (åtta

minuter), stängs ångstationen av automatiskt.

Indikatorlampan ”Automatisk avstängning” (4) blinkar

när den automatiska avstängningen har aktiverats.

För att sätta på ångstationen igen, tryck på ångknappen

och vänta tills indikatorlampan ”Automatisk

avstängning” lyser oavbrutet.

Rengöring & underhåll

Dra alltid ut strykjärnets kontakt ur vägguttaget

innan du utför några rengörings- eller

1. Dra ut kontakten och låt apparaten svalna innan du

2. Torka av strykjärnets hölje, handtag och metallytor

med en fuktig trasa.

3. Rengör sulan med en fuktig trasa om den är smutsig

eller täckt av beläggning.

4. Använd aldrig slipmedel eller lösningsmedel.

1. Låt alltid strykjärnet svalna innan du lägger undan

2. Ställ in strömmen och ångkokaren på läget ”0” och

3. Placera strykjärnet i stödet med sulan nedåt.

4. Töm vattentanken och rulla ihop sladden runt bygeln.

Ordna ångslangen på strykjärnets handtag med hjälp

av den medföljande sladdklämman (12*). Dra inte åt

Det här skyddet används för att stryka ömtåliga plagg

på maxtemperatur utan att skada dem.

Användningen av sulskyddet i textil innebär också att

ingen trasa behöver användas för att undvika att mörka

tyger blir glansiga vid strykning.

Problem Möjliga orsaker Lösning

Ånggeneratorn sätter

• Det är problem med anslutningen.

• Ångtanken är inte på.

• Kontrollera sladden, kontakten och uttaget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare

• “0/I”-knappen befinner sig i läget “0”.

• Temperaturkontrollen är inställd på “min”.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare

• Ställ in temperaturkontrollen (13) på önskat läge.

Du rekommenderas att först stryka en liten del på

insidan av plagget för att se hur resultatet blir.

För att sätta dit skyddet på strykjärnet placerar du

strykjärnets spets i skyddets kant och drar det elastiska

bandet längs strykjärnets undersida till det sitter bra.

För att ta bort sulskyddet i textil drar du i det elastiska

bandet och separerar det på så sätt från strykjärnet.

Sulskyddet i textil finns att köpa som en tjänst efter

försäljningen av strykjärnet samt i specialbutiker.

För att förlänga livslängden på din ånggenerator

och undvika kalkavlagringar är det extremt viktigt att

skölja ut ångstationens behållare efter flera timmars

användning (efter ca. 50 timmar). Om det är hårt vatten

där du bor, öka frekvensen.

Använd inte avkalkningsmedel för att skölja ur

ångstationens behållare. Skador kan uppstå.

1. Kontrollera att apparaten är kall och att kontakten

varit ur i mer än 2 timmar, samt att den borttagbara

vattenbehållaren (1) är tom.

2. Lägg apparaten vid sidan av diskhon.

3. Ta bort plastlocket från apparatens botten genom

att vrida det till läget

4. Skruva bort kokarens avtappningsplugg, som sitter

på apparatens undersida, med hjälp av ett mynt.

5. Håll ånggeneratorn upp och ner och fyll kokaren (på

basenheten) med 1/4 liter vatten med hjälp av en

6. Skaka basenheten under några sekunder och töm

den sedan helt över diskhon eller en hink. För bästa

resultat rekommenderar vi att du upprepar den här

proceduren en gång till.

Viktigt: försäkra dig om att inget vatten är kvar i

kokaren innan du stänger den igen.

7. Sätt dit kokarens avtappningsplugg igen och skruva

åt den med hjälp av ett mynt.

8. Sätt tilllbaka och stäng plastlocket genom att vrida

Spolning av strykjärnets

Varning! Risk för brännskador!

Med den här metoden avlägsnar du kalkpartiklar från

Använd den ungefär varannan vecka om vattnet i ditt

område är mycket hårt.

a) Se till att strykjärnet har svalnat.

b) Placera strykjärnets temperaturväljare (14) i “min”-

c) Fyll tanken med kranvatten.

d) Anslut elkabeln och placera huvudströmbrytaren

e) Vänta tills indikatorlampan “Ånga redo” (9) tänds.

f) Om ångstationen har en ångregulator (10), placera

g) Håll strykjärnet över vasken eller en behållare så att

h) Tryck på ångutsläppsknappen (15) och skaka strykjär-

net försiktigt. Kokande vatten och ånga kommer ut,

tillsammans med kalk eller avlagringar som kan ha funnits

där. Detta kan ta upp till fem minuter.

i) Placera strykjärnets temperaturväljare (14) i “max”-

läget, utan att trycka på ångutsläppsknappen (15).

Vattnet i ångkammaren börjar förångas. Vänta tills allt

vatten inuti kammaren har förångats.

j) Rengör stryksulan genom att genast gnugga

bort eventuellt överskott genom att föra det heta

strykjärnet över en torr bomullstrasa.49

Våra produkter är miljövänligt förpackade i material

som till största delen kan återvinnas. Hör med din

kommun eller det lokala renhållningsverket var du

kan lämna använt förpackningsmaterial och gamla

Problem Möjliga orsaker Lösning

• Under första användningen: Vissa

komponenter har blivit lätt infettade på

fabriken och kan ge ifrån sig lite rök när

de hettas upp för första gången.

• Under senare användning: sulan kan vara

• Det är helt normalt och kommer att upphöra efter

• Rengör sulan i enlighet med instruktionerna i den

Vatten rinner igenom

• Ångfunktionen används innan den har

nått rätt temperatur.

• Vattnet kondenseras inuti rören eftersom

ångan används för första gången eller

inte har använts på länge.

• Minska ångflödet när du stryker på låga

temperaturer (Vridbar ångkontroll (5).

• Rikta ångan bort från strykområdet och tryck på

knappen för ångutsläpp (15) tills det kommer ut

sulan eller sulan är

• Det har skapats beläggningar eller

mineraler i ångtanken.

• Kemiska produkter eller tillsatsämnen har

• Använd kranvatten blandat med 50% destillerat

eller avmineraliserat vatten. Om ditt kranvatten har

ovanligt hög hårdhetsgrad, blanda en del kranvatten

med två delar destillerat vatten.

• Rengör sulan med en fuktig trasa.

• Tillsätt aldrig några produkter till kokvattnet.

• Kokaren är inte på eller vattentanken är

• Vattentanken är inte ditsatt på rätt sätt på

• Ångregleraren är inställd på min-läget.

• Ställ kokarens “0/I”-knapp och huvudström bry ta re

(8) på läget “I” och/eller fyll vattentanken.

• Passa dit vattentanken på ångtanken (du ska höra

• Öka ångflödet genom att vrida upp ångkontrollen (5).

• Den valda temperaturen är för hög och

• Välj en lämplig temperatur för materialet och rengör

sulan med en fuktig trasa.

Sulan blir brun. • Det är en vanlig följd av användningen. • Rengör regelbundet sulan med en fuktig trasa.

inte att ånga efter att

• Funktionen “Intelligent ångkontroll” är

• Tryck bara på knappen igen och strykjärnet slutar

• Vatten pumpas in i ångtanken.

• Ljudet upphör inte.

• Om ljudet inte upphör bör du sluta att använda

ånggeneratorn och kontakta ett auktoriserat

tekniskt servicecenter.

Förlust av ångtrycket

Ångknappen hålls intryckt under för lång tid Tryck på ångknappen (15) med jämna mellanrum.

Detta ger ett bättre strykresultat eftersom tyger torkar

på ett bättre sätt och håller sig mjukare

Dra åt avtappningspluggen med ett mynt eller liknande

Om ovanstående råd inte löser problemet bör dukontakta ett auktoriserat tekniskt servicecenter.

Denna enhet är märkt i enlighet med der

europeiska direktivet 2002/96/EG om

avfall som utgörs av eller innehåller

elektroniska produkter (waste electrical

and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt

återtagande och korrekt återvinning av uttjänta

Du kan ladda ner denna handbok från Bosch lokala hemsidor.50
