it Istruzioni per l’uso

Vous pouvez télécharger ce manuel sous la page d’accueil de Bosch.23

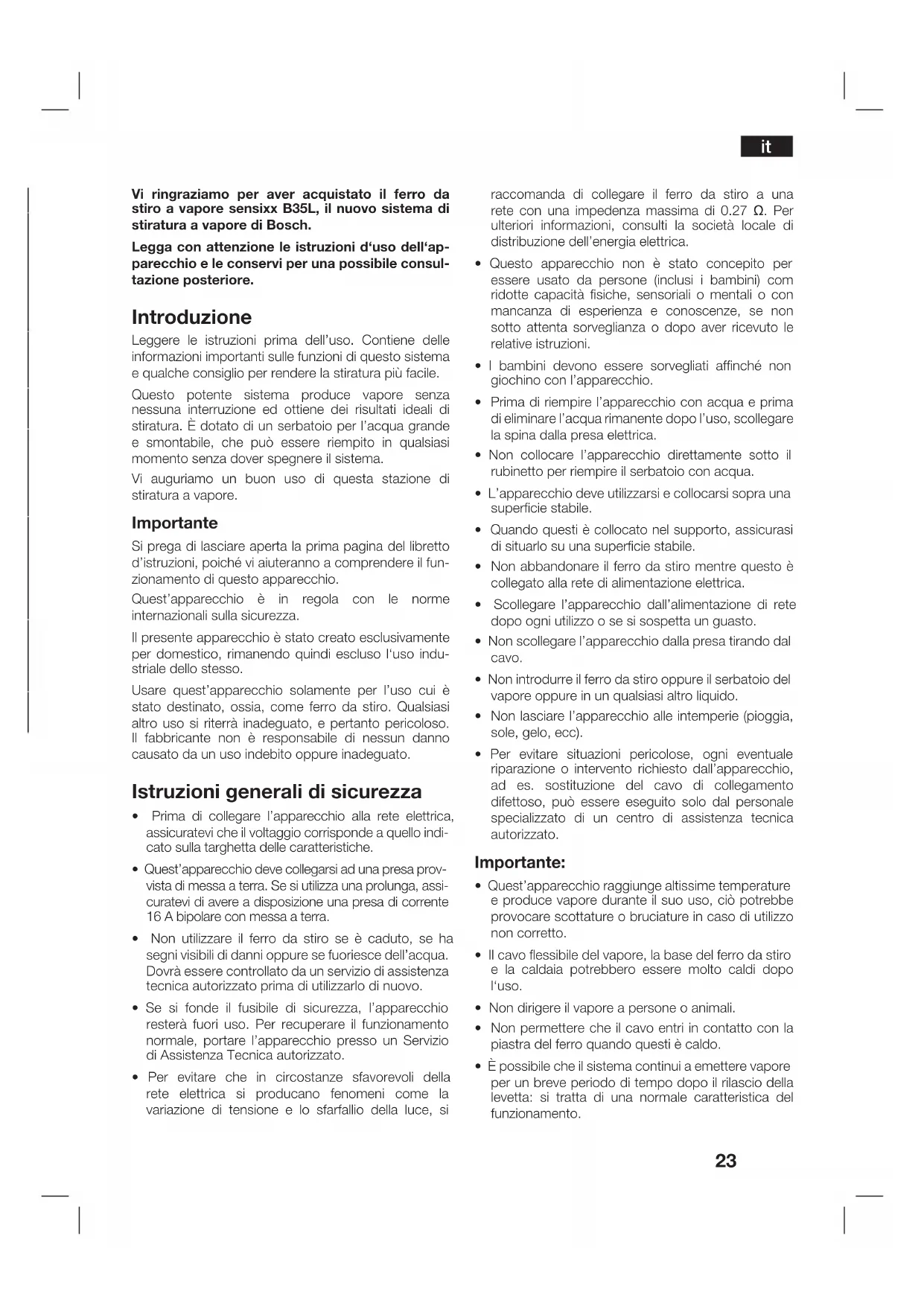

Vi ringraziamo per aver acquistato il ferro da

stiro a vapore sensixx B35L, il nuovo sistema di

stiratura a vapore di Bosch.

Legga con attenzione le istruzioni d‘uso dell‘ap-

parecchio e le conservi per una possibile consul-

Leggere le istruzioni prima dell’uso. Contiene delle

informazioni importanti sulle funzioni di questo sistema

e qualche consiglio per rendere la stiratura più facile.

Questo potente sistema produce vapore senza

nessuna interruzione ed ottiene dei risultati ideali di

stiratura. È dotato di un serbatoio per l’acqua grande

e smontabile, che può essere riempito in qualsiasi

momento senza dover spegnere il sistema.

Vi auguriamo un buon uso di questa stazione di

Si prega di lasciare aperta la prima pagina del libretto

d’istruzioni, poiché vi aiuteranno a comprendere il fun-

zionamento di questo apparecchio.

Quest’apparecchio è in regola con le norme

internazionali sulla sicurezza.

Il presente apparecchio è stato creato esclusivamente

per domestico, rimanendo quindi escluso l‘uso indu-

striale dello stesso.

Usare quest’apparecchio solamente per l’uso cui è

stato destinato, ossia, come ferro da stiro. Qualsiasi

altro uso si riterrà inadeguato, e pertanto pericoloso.

Il fabbricante non è responsabile di nessun danno

causato da un uso indebito oppure inadeguato.

Istruzioni generali di sicurezza

• Prima di collegare l’apparecchio alla rete elettrica,

assicuratevi che il voltaggio corrisponde a quello indi-

cato sulla targhetta delle caratteristiche.

• Quest’apparecchio deve collegarsi ad una presa prov-

vista di messa a terra. Se si utilizza una prolunga, assi-

curatevi di avere a disposizione una presa di corrente

16 A bipolare con messa a terra.

• Non utilizzare il ferro da stiro se è caduto, se ha

segni visibili di danni oppure se fuoriesce dell’acqua.

Dovrà essere controllato da un servizio di assistenza

tecnica autorizzato prima di utilizzarlo di nuovo.

• Se si fonde il fusibile di sicurezza, l’apparecchio

resterà fuori uso. Per recuperare il funzionamento

normale, portare l’apparecchio presso un Servizio

di Assistenza Tecnica autorizzato.

• Per evitare che in circostanze sfavorevoli della

rete elettrica si producano fenomeni come la

variazione di tensione e lo sfarfallio della luce, si

raccomanda di collegare il ferro da stiro a una

rete con una impedenza massima di 0.27 Ω. Per

ulteriori informazioni, consulti la società locale di

distribuzione dell’energia elettrica.

• Questo apparecchio non è stato concepito per

essere usato da persone (inclusi i bambini) com

ridotte capacità fisiche, sensoriali o mentali o con

mancanza di esperienza e conoscenze, se non

sotto attenta sorveglianza o dopo aver ricevuto le

relative istruzioni.

• I bambini devono essere sorvegliati affinché non

giochino con l’apparecchio.

• Prima di riempire l’apparecchio con acqua e prima

di eliminare l’acqua rimanente dopo l’uso, scollegare

la spina dalla presa elettrica.

• Non collocare l’apparecchio direttamente sotto il

rubinetto per riempire il serbatoio con acqua.

• L’apparecchio deve utilizzarsi e collocarsi sopra una

• Quando questi è collocato nel supporto, assicurasi

di situarlo su una superficie stabile.

• Non abbandonare il ferro da stiro mentre questo è

collegato alla rete di alimentazione elettrica.

• Scollegare l’apparecchio dall’alimentazione di rete

dopo ogni utilizzo o se si sospetta un guasto.

• Non scollegare l’apparecchio dalla presa tirando dal

• Non introdurre il ferro da stiro oppure il serbatoio del

vapore oppure in un qualsiasi altro liquido.

• Non lasciare l’apparecchio alle intemperie (pioggia,

• Per evitare situazioni pericolose, ogni eventuale

riparazione o intervento richiesto dall’apparecchio,

ad es. sostituzione del cavo di collegamento

difettoso, può essere eseguito solo dal personale

specializzato di un centro di assistenza tecnica

• Quest’apparecchio raggiunge altissime temperature

e produce vapore durante il suo uso, ciò potrebbe

provocare scottature o bruciature in caso di utilizzo

• Il cavo flessibile del vapore, la base del ferro da stiro

e la caldaia potrebbero essere molto caldi dopo

• Non dirigere il vapore a persone o animali.

• Non permettere che il cavo entri in contatto con la

piastra del ferro quando questi è caldo.

• È possibile che il sistema continui a emettere vapore

per un breve periodo di tempo dopo il rilascio della

levetta: si tratta di una normale caratteristica del

2. Supporto del ferro smontabile

3. Spia luminosa “Riempire il serbatoio dell’acqua” /

“Avviso di pulizia automatica”

4. Spia luminosa “Vapore pronto” /

“Spegnimento automatico”

6. Pulsante “Risparmio energetico” *

8. Interruttore 0/I principale illuminato

9. Struttura con generatore di vapore interno

10. Spina di corrente

11. Cavo di alimentazione con raccogli cavo

13. Selettore della temperatura

14. Spia luminosa per il ferro da stiro

15. Pulsante di uscita del vapore

16. Selettore di bloccaggio *

* Secondo il modello

1. Ritirare qualsiasi etichetta o copertura di protezione

2. Poggiare l’apparecchio in posizione orizzontale

su una superficie solida e stabile. Potete ritirare il

supporto dal ferro da stiro e collocare il ferro da stiro

sopra un supporto su una superficie solida, stabile

3. Smontare il deposito dell’acqua smontabile (1) e

riempirlo, assicurandosi di non superare il segno di

4. Rimontare il serbatoio dell’acqua e inserirlo nella sua

5. Svolgere il cavo della rete (11) e collegarlo ad una

presa con messa a terra.

6. Premere l’interruttore “0/I” del selettore principale (8)

7. S’illuminerà la spia luminosa “vapore pronto” (4)

dopo alcuni minuti, il quale indica che l’apparecchio

Il generatore di vapore impiegherà più di tempo

ad arrivare allo stato di “vapore pronto” durante la

prima accensione o dopo un’operazione di pulizia

Quando l’acqua è già presente nel generatore di

vapore durante l’uso normale, il tempo di attesa

8. Quest’apparecchio è provvisto di un sensore di

livello dell’acqua. La spia luminosa “riempire il

serbatoio dell’acqua” (3) s’illuminerà quando il

serbatoio dell’acqua è vuoto.

• Si può usare acqua del rubinetto.

Per prolungare il funzionamento a vapore ottimale,

mescolare l’acqua del rubinetto con acqua distillata

in rapporto 1:1. Se l’acqua del rubinetto, fornita

dall’acquedotto locale, ha una durezza elevata,

mescolare l’acqua del rubinetto con acqua distillata

È possibile mettersi in contatto con la vostra azienda

locale dell’acqua per conoscere il grado di durezza

• Si può riempire il serbatoio dell’acqua in qualsiasi

momento mentre si utilizza l’apparecchio.

• Per evitare danni e/o contaminare il deposito

dell’acqua e della caldaia, non aggiungere nel

serbatoio dell’acqua profumo, aceto, amido,

agenti decalcificanti, additivi o qualsiasi altro tipo di

Qualunque danno provocato dall’uso dei

suddetti prodotti annulla la garanzia.

• Il ferro non è progettato per rimanere in posizione

verticale. Collocarlo sempre in posizione orizzontale

sul supporto poggiaferro (2).

• Il supporto del ferro può essere collocato nell‘

apposito spazio progettato nell’apparecchio oppure

in qualsiasi punto adeguato nella zona di stiratura.

Non collocare il ferro da stiro sull’appa recchio

• La prima volta che si utilizza, il ferro da stiro può

produrre certi vapori o odori, con delle particelle

bianche sulla piastra; Si tratta di un fenomeno

normale e scomparirà in pochi minuti.

• Quando si preme il pulsante di uscita del vapore, il

l’apparecchio può produrre un suono di pompaggio,

il quale è normale ed indica che si sta pompando

acqua verso il generatore di vapore.

Regolazione della temperatura

1. Controllare sull’etichetta delle istruzioni di stiratura

del capo di abbigliamento la temperatura adeguata

2. Portare il selettore della temperatura (13) nella

posizione desiderata:25

3. La spia luminosa (14) resterà accesa mentre il ferro

si sta riscaldando e si spegnerà quando il ferro ha

raggiunto la temperatura selezionata.

• Separare i capi di abbigliamento secondo le etichette

ed il simbolo di lavaggio o di stiratura, iniziando

sempre dai capi di abbigliamento che si stirano a

temperature più basse.

• Se non si è sicuri del tipo di tessuto di un capo

di abbigliamento, iniziare a stirare ad una bassa

temperatura e decidere la temperatura corretta

stirando una piccola zona che normalmente non è a

Stiratura a vapore (B)

1. Portare il selettore della temperatura (13) nella

posizione desiderata.

2. Impostare la quantità di vapore necessaria

utilizzando il controllo variabile del vapore (5) (in

Per un normale uso, selezionare tra le seguenti

Temperatura Regolazione del vapore

3. Premere il pulsante di rilascio per azionare il

1. Stiratura a temperatura inferiore “•”

• Se l’apparecchio è dotato di controllo variabile del

vapore (5), impostarlo nella posizione più bassa (“

• Se l’apparecchio non è dotato di controllo variabile

del vapore, premere il pulsante di rilascio del vapore

solo una volta per pochi secondi durante la stiratura

a temperature inferiori.

In entrambi i casi, se l’acqua gocciola dalla piastra,

impostare il selettore di temperatura (13) in una

posizione superiore (assicurarsi che il capo possa

essere stirato in tale posizione).

2. Ad ogni utilizzo, assieme al vapore potrebbe

inizialmente fuoriuscire dell’acqua. Di conseguenza,

si consiglia di passare prima il ferro da stiro sull’asse

• Il tubo flessibile del vapore può surriscaldarsi se si

stira per un lungo periodo, e questo è normale.

Ferro da stiro con il manico di sughero

(secondo il modello):

Per generare vapore in modo permanente, premere

il selettore di bloccaggio (16) e farlo scivolare indietro

affinché rimanga fisso in questa posizione. Per

terminare con il vapore permanente, far scivolare il

selettore in avanti.

1. Iniziare a stirare senza premere il pulsante di uscita

Vapore verticale (C)

1. Regolare il selettore della temperatura in posizione

2. Potete stirare tende e capi d’abbigliamento appesi

(giacche, vestiti, soprabiti…) collo cando il ferro da

stiro in posizione verticale e premendo il pulsante

d’uscita del vapore (15).

Non stirare i tessuti con gli indumenti indossati!

Non dirigere mai il vapore verso persone o

Risparmio energetico

(in base al modello)

Se il pulsante “Risparmio energetico” (6) è attivato, è

possibile risparmiare fino al 25% di energia e il 40% di

acqua continuando a ottenere ottimi risultati di stiratura

per la maggior parte dei capi. È consigliabile utilizzare

l’impostazione per il consumo energetico normale solo

per tessuti di grande spessore e molto stropicciati.

(in base al modello)

Questo sistema di stiratura consente un controllo

intelligente del vapore, il quale, dopo aver rilasciato il

pulsante del vapore (15), permette di avere una piccola

quantità di vapore aggiuntiva.

Il vapore aggiuntivo può essere sempre arrestato

premendo di nuovo brevemente il pulsante di uscita

Spegnimento automatico

(in base al modello)

La stazione è dotata di un sistema di spegnimento

automatico che mette in attesa l’apparato nel caso

in cui non venga premuto il pulsante del vapore (15)

situato nell’impugnatura del ferro durante circa 8

In questo caso, la spia luminosa del “Spegnimento

automatico” (4) lampeggia.

Per riattivare l’apparato e continuare la stiratura,

premere di nuovo il pulsante del vapore nel ferro e

aspettare il tempo necessario affinchè la spia del

“Spegnimento automatico” si accenda in maniera

Pulizia e manutenzione

Scollegare il ferro da stiro dalla rete elettrica

prima di realizzare qualsiasi lavoro di pulizia o di

1. Dopo aver stirato, scollegare la presa e far raffreddare

la piastra del ferro da stiro prima di procedere alla

2. Pulire la struttura, l’asse ed il corpo del ferro da stiro

3. Se la piastra si è macchiata con della sporcizia od

ossido, pulire con un panno umido.

4. Non utilizzare prodotti abrasivi o dissolventi.

Conservazione dell’apparecchio (D)

1. Far raffreddare il ferro da stiro prima di conser varlo.

2. Regolare l’interruttore di accensione in posizione “0”

e scollegare il cavo di rete.

3. Mettere il ferro da stiro sul supporto, appoggiato

4. Svuotare completamente il serbatoio dell’acqua e

conservare il cavo di alimentazione nell’apposita

fascetta stringicavo. Riavvolgere il tubo del vapore

dall’impugnatura del ferro da stiro con la clip del

cavo fornita (12*). Non riavvolgere i cavi con troppa

* In base al modello

Piastra di protezione tessili (E)

(In base al modello)

La presente protezione si usa per la stiratura a vapore

di capi d’abbigliamento delicati ad una temperatura

massima senza arrecare danno.

L’uso della piastra di protezione tessile inoltre, elimina

la necessità di un panno per evitare l‘effetto lucido dei

materiali dai colori scuri Si consiglia iniziare a stirare una

piccola sezione all‘interno del capo d‘abbigliamento ed

osservare i risultati.

Per collocare il protettore della piastra, posizionare

la punta del ferro da stiro sull’estremo del protettore

dei tessuti e tirare la striscia elastica da sopra la parte

inferiore posteriore del ferro da stiro fino alla perfetta

aderenza. Per rilasciare la piastra di protezione tessile

tirare la striscia elastica per separarla dalla piastra.

La piastra di protezione tessile può essere acquistata

presso i servizi di post-vendita o nei negozi

Codice dell’accessorio

(Servizio postvendita)

Nome dell‘accessorio

(Negozi specialistici)

* Ferro da stiro con il manico di sughero

Pulizia della caldaia

Per aumentare la durata del generatore di vapore, ed

evitare l’accumulazione di calcio, è essenziale pullire la

caldaia (circa ogni 50 ore di uso). Se l’acqua è dura,

aumentare la frequenza.

Non usare agenti decalcificanti per la pulizia della

caldaia, perché possono danneggiarla.

1. Lasciare raffreddare l’apparecchio per oltre 2 ore, e

verificare che il serbatoio dell’acqua smontabile (1)

2. Collocare l’apparecchio sul bordo del lavandino.

3. Rimuovere il pannellino di plastica situato sul fondo

dell`'apparecchio ruotandolo in posizione

4. Allentare il tappo di drenaggio della caldaia, posto

sulla parte inferiore dell’apparecchio. Per allentare il

tappo usare una moneta.

5. Sorreggere il generatore di vapore in posizione

inversa e, con un recipiente, riempire la caldaia (sulla

base) con 1⁄4 di litro d’acqua.

6. Scuotere per alcuni momenti la base e svuotarla

completamente nel lavandino o in un secchio.

Per ottenere migliori risultati, vi raccomandiamo di

ripetere quest’operazione due volte.

Importante: prima di chiuderla di nuovo, assicurarsi

che non ci sia dell’acqua residua nella caldaia.

7. Collocare di nuovo il tappo di drenaggio e stringerlo

con forza usando una moneta.

8. Inserire e chiudere il pannellino di plastica ruotandolo

Avviso di pulizia automatica

(in base al modello)

La spia (3) che indica la necessità di procedere alla

decalcificazione della stazione di stiratura lampeggia.

Per fare ciò, segua la procedura descritta nel paragrafo

Per resettare la spia luminosa “Calc‘n clean” e il

contatore, spegnere due volte la stazione di stiratura,

lasciandola spenta per almeno 30 secondi ogni volta.27

Problema Possibile causa Soluzione

• L’apparecchio non è collegato a la rete

• L’interruttore “0/I” è in posizione “0”.

• Controllare il cavo della rete elettrica, la

• L’interruttore “0/I” è in posizione “0”.

• Il regolatore per il controllo della tem-

peratura è in posizione “min”.

• Premere l’interruttore “0/I” (8) su “I”.

• Impostare il regolatore per il controllo della

temperatura (13) nella posizione desiderata.

Il ferro da stiro fa

• Durante il primo uso: certi componenti

dell’apparecchio sono stati lubrificati

lievemente dalla fabbrica e possono

produrre un pò di fumo quando inizia a

• Durante il primo uso: la piastra potrebbe

• Si tratta di un fenomeno normale e

scomparirà in pochi istanti.

• Pulire la piastra secondo le istruzioni di

pulizia di questo manuale.

• Si sta utilizzando la funzione vapore

prima di aver raggiunto la temperatura.

• L’acqua si sta condensando all’interno

dei tubi perché si sta utilizzando del

vapore per la prima volta oppure non è

stato utilizzato durante molto tempo.

• Ridurre il flusso di vapore quando si stira

a basse temperature (controllo del vapore

• Separare il ferro da stiro dalla zona della

stiratura e premere il pulsante del vapore

(15) fino a produrre un getto di vapore.

• C’è un’accumulazione di ossido oppure

dei minerali nel serbatoio del vapore.

• Si sono utilizzati dei prodotti chimici o

• Utilizzare acqua del rubinetto mescolata al

50% con acqua distillata oppure demine-

ralizzata. Se l’acqua del rubinetto, fornita

dall’acquedotto locale, ha una durezza

elevata, mescolare l’acqua del rubinetto

con acqua distillata in rapporto 1:2.

• Pulire la piastra con un panno umido.

• Non aggiungere prodotti nel serbatoio

Lavaggio della camera del

vapore del ferro (G)

Attenzione! Rischio di ustioni!

Questa procedura favorisce la rimozione delle particelle

di calcare dalla camera del vapore.

Utilizzare questa funzione ogni 2 settimane circa se si

utilizza acqua molto dura.

a) Verificare che il ferro sia freddo.

b) Regolare il selettore della temperatura (14) del ferro

c) Riempire il serbatoio con acqua di rubinetto.

d) Collegare il cavo elettrico e portare l‘interruttore

principale (12) in posizione “I”.

e) Attendere l‘accensione della spia di “pronto vapore”

f) Se il sistema di stiratura è dotato di regolatore del

vapore (10), regolarlo sulla posizione massima.

g) Tenere il ferro sul lavandino o su un contenitore

adatto a raccogliere l‘acqua.

h) Premere il pulsante del vapore (15) e agitare

delicatamente il ferro. Ne usciranno acqua bollente e

vapore contenenti calcare o depositi eventualmente

presenti. Questa operazione potrebbe richiedere 5

i) Regolare il selettore della temperatura (14) del ferro

in posizione “max”, senza premere il pulsante del

vapore (15). L’acqua all’interno della camera del

vapore inizierà a evaporare. Attendere l’evaporazione

di tutta l’acqua contenuta all’interno della camera.

j) Per pulire la piastra del ferro, rimuovere

immediatamente ogni residuo facendo scorrere il

ferro caldo su un panno di cotone asciutto.28

Per informazioni sulle attuali vie di smaltimento rivolgersi

al proprio rivenditore specializzato, oppure alla propria

amministrazione municipale.

Questo apparecchio dispone di contra-

ssegno ai sensi della direttiva europea

2002/96/CE in materia di apparecchi

elettrici ed elettronici (waste electrical

and electronic equipment - WEEE).

Questa direttiva definisce le norme

per la raccolta e il riciclaggio degli apparecchi

dismessi valide su tutto il territorio dell’Unione

Problema Possibile causa Soluzione

Il ferro da stiro non

• La caldaia non si accende oppure il

serbatoio dell’acqua è vuoto.

• Non è stato collocato correttamen te il

serbatoio dell’acqua.

• Il regolatore del vapore è in posizione

• Premere l’interruttore “0/I” (8) su “I” e/o

riempire il serbatoio d’acqua.

• Rimontare il serbatoio dell’acqua nella sede

opportuna correttamente (si sentirà un clic).

• Aumentare il getto del vapore ruotando il

regolatore del vapore (5).

stirato si oscurisce

• La temperatura selezionata è troppo

alta ed ha danneggiato l’indumento.

• Selezionare una temperatura adeguata al

tessuto e pulire la piastra con un panno

• È una conseguenza normale causata

• Pulire la piastra con un panno umido.

Il ferro continua ad

dopo averlo colloca-

• La funzione “Vapore intelligente” è stata

• Premere di nuovo il pulsante di emissione

di vapore e il ferro smette di emettere

vapore istantaneamente.

• Si sta pompando acqua nel serbatoio

• Il rumore non cesserà.

• Se il rumore è continuo e non cessa,

non utilizzare il generatore di vapore e

chiamare un servizio di assistenza tecnica

Il pulsante di uscita del vapore viene

premuto per molto tempo

Premere il pulsante del vapore (15) a intervalli.

Ciò migliora il risultato della stiratura, dato

che il tessuto si asciugherà meglio e rimarrà

Il tappo di scarico sul fondo

dell’apparecchio non è ben chiuso.

Stringere il tappo di scarico della caldaia con

Se i suggerimenti sopra menzionati non risolvono il problema, si prega di mettersi in contatto con un servizio di

assistenza tecnica autorizzato.

Può scaricare il formato digitale di questo manuale nel sito Internet di Bosch.29

Bedankt voor het aanschaffen van de sensixx B35L
