GEBRUIKSAANWIJZING TDS3520N BOSCH

nl Gebruiksaanwijzing

Può scaricare il formato digitale di questo manuale nel sito Internet di Bosch.29

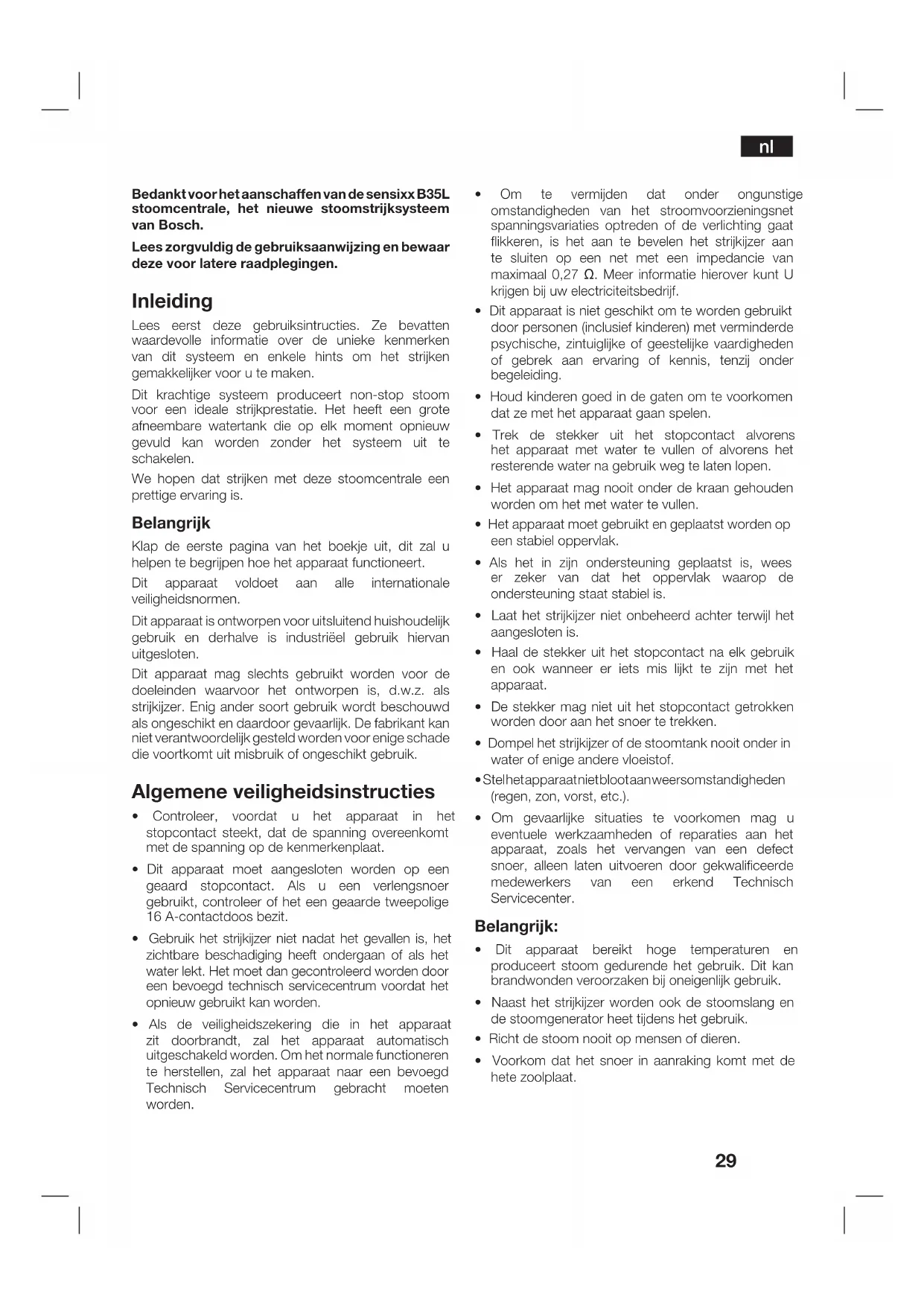

Bedankt voor het aanschaffen van de sensixx B35L

stoomcentrale, het nieuwe stoomstrijksysteem

Lees zorgvuldig de gebruiksaanwijzing en bewaar

deze voor latere raadplegingen.

Lees eerst deze gebruiksintructies. Ze bevatten

waardevolle informatie over de unieke kenmerken

van dit systeem en enkele hints om het strijken

gemakkelijker voor u te maken.

Dit krachtige systeem produceert non-stop stoom

voor een ideale strijkprestatie. Het heeft een grote

afneembare watertank die op elk moment opnieuw

gevuld kan worden zonder het systeem uit te

We hopen dat strijken met deze stoomcentrale een

prettige ervaring is.

Klap de eerste pagina van het boekje uit, dit zal u

helpen te begrijpen hoe het apparaat functioneert.

Dit apparaat voldoet aan alle internationale

Dit apparaat is ontworpen voor uitsluitend huishoudelijk

gebruik en derhalve is industriëel gebruik hiervan

Dit apparaat mag slechts gebruikt worden voor de

doeleinden waarvoor het ontworpen is, d.w.z. als

strijkijzer. Enig ander soort gebruik wordt beschouwd

als ongeschikt en daardoor gevaarlijk. De fabrikant kan

niet verantwoordelijk gesteld worden voor enige schade

die voortkomt uit misbruik of ongeschikt gebruik.

Algemene veiligheidsinstructies

• Controleer, voordat u het apparaat in het

stopcontact steekt, dat de spanning overeenkomt

met de spanning op de kenmerkenplaat.

• Dit apparaat moet aangesloten worden op een

geaard stopcontact. Als u een verlengsnoer

gebruikt, controleer of het een geaarde tweepolige

16 A-contactdoos bezit.

• Gebruik het strijkijzer niet nadat het gevallen is, het

zichtbare beschadiging heeft ondergaan of als het

water lekt. Het moet dan gecontroleerd worden door

een bevoegd technisch servicecentrum voordat het

opnieuw gebruikt kan worden.

• Als de veiligheidszekering die in het apparaat

zit doorbrandt, zal het apparaat automatisch

uitgeschakeld worden. Om het normale functioneren

te herstellen, zal het apparaat naar een bevoegd

Technisch Servicecentrum gebracht moeten

• Om te vermijden dat onder ongunstige

omstandigheden van het stroomvoorzieningsnet

spanningsvariaties optreden of de verlichting gaat

flikkeren, is het aan te bevelen het strijkijzer aan

te sluiten op een net met een impedancie van

maximaal 0,27 Ω. Meer informatie hierover kunt U

krijgen bij uw electriciteitsbedrijf.

• Dit apparaat is niet geschikt om te worden gebruikt

door personen (inclusief kinderen) met verminderde

psychische, zintuiglijke of geestelijke vaardigheden

of gebrek aan ervaring of kennis, tenzij onder

• Houd kinderen goed in de gaten om te voorkomen

dat ze met het apparaat gaan spelen.

• Trek de stekker uit het stopcontact alvorens

het apparaat met water te vullen of alvorens het

resterende water na gebruik weg te laten lopen.

• Het apparaat mag nooit onder de kraan gehouden

worden om het met water te vullen.

• Het apparaat moet gebruikt en geplaatst worden op

een stabiel oppervlak.

• Als het in zijn ondersteuning geplaatst is, wees

er zeker van dat het oppervlak waarop de

ondersteuning staat stabiel is.

• Laat het strijkijzer niet onbeheerd achter terwijl het

• Haal de stekker uit het stopcontact na elk gebruik

en ook wanneer er iets mis lijkt te zijn met het

• De stekker mag niet uit het stopcontact getrokken

worden door aan het snoer te trekken.

• Dompel het strijkijzer of de stoomtank nooit onder in

water of enige andere vloeistof.

• Stel het apparaat niet bloot aan weersomstandigheden

(regen, zon, vorst, etc.).

• Om gevaarlijke situaties te voorkomen mag u

eventuele werkzaamheden of reparaties aan het

apparaat, zoals het vervangen van een defect

snoer, alleen laten uitvoeren door gekwalificeerde

medewerkers van een erkend Technisch

• Dit apparaat bereikt hoge temperaturen en

produceert stoom gedurende het gebruik. Dit kan

brandwonden veroorzaken bij oneigenlijk gebruik.

• Naast het strijkijzer worden ook de stoomslang en

de stoomgenerator heet tijdens het gebruik.

• Richt de stoom nooit op mensen of dieren.

• Voorkom dat het snoer in aanraking komt met de

• Let erop dat het systeem nog korte tijd kan stoom

kan afgeven nadat de stoomhendel wordt losgelaten.

Dit is een normale functie.

1. Afneembaar waterreservoir

3. Controlelampje “Watertank bijvullen” /

4. Controlelampje “Stoom gereed” /

“Automatische uitschakeling”

6. Energiebesparingsknop*

7. Stoomslangaansluiting

8. Verlichte 0/I-knop netvoeding

9. Behuizing met interne stoomgenerator

11. Netsnoer met opbergfaciliteit

14. Indicatielamp strijkijzer

16. Grendel voor stoomknop*

*in sommige uitvoeringen

1. Verwijder alle labels of beschermingslaag van de

2. Plaats het apparaat horizontaal op een solide, stabiel

oppervlak. U kunt de onderzetter van het apparaat

afhalen en het strijkijzer erop plaatsen op een soliede,

stabiel, horizontaal oppervlak.

3. Demonteer de afneembare watertank en vul hem,

ervoor oppassend het maximum niveau niet te

4. Monteer de watertank opnieuw op de stoomtank.

5. Ontrol het netsnoer volledig en steek de stekker in

een geaard stopcontact.

6. Schakel de “0/I”-knop van de netvoeding (8) in de

7. Het indicatorlampje “stoom gereed” (4) zal na enkele

minuten oplichten, daarmee aangevend dat het

apparaat klaar is voor gebruik.

Het stoomsysteem heeft iets meer opwarmtijd nodig

bij de eerste ingebruikname en na een reiniging van

de boiler.(Calc´n clean)

Wanneer het systeem al water bevat tijdens normaal

gebruik is de opwarmtijd korter.

8. Dit apparaat heeft een ingebouwde waterniveau-

sensor. De indicator “watertank bijvullen” (3) zal

oplichten als de watertank leeg is.

• Er kan water uit de kraan gebruikt worden.

Om de optimale stoomfunctie te behouden kunt u

leidingwater mengen met een gelijke hoeveelheid

gedestilleerd water. Als het kraanwater in uw

woongebied erg hard is, meng het leidingwater dan

met gedestilleerd water in een verhouding van 1:2.

U kunt zich laten informeren over de hardheid van het

water bij uw locale waterleidingbedrijf.

• De watertank kan op elk ogenblik gevuld worden

terwijl u het apparaat gebruikt.

• Om beschadiging en/of contaminatie van de

watertank en de boiler te vermijden, doe geen

parfurm, azijn, stijfsel, ontkalkingsmiddelen,

additieven of enig ander chemisch produkt in de

Elke schade die door de hiervoor vermelde

producten wordt veroorzaakt, maakt de

• Het strijkijzer is niet bedoeld om op de achterkant te

staan. Plaat het altijd horizontaal op de steunplaat

• De onderzetter kan in de speciaal daarvoor ontworpen

holte geplaatst worden op het apparaat of op een

geschikte plek bij de strijkplek.

Laat het strijkijzer nooit rusten op het apparaat

zonder de onderzetter.

• Tijdens het voor de eerste keer gebruiken, kan

het ijzer bepaalde dampen en geuren produceren,

soms met wat witte deeltjes op de zoolplaat. Dit is

normaal en zal na een paar minuten verdwijnen.

• Wanneer de stoomknop wordt ingedrukt, kan er een

pompgeluid te horen zijn. Dit is een normaal geluid

bij het pompen van water in de boiler

De temperatuur instellen

1. Controleer het strijkinstructielabel op het kledingstuk

om de correcte strijktemperatuur te bepalen.

2. Zet de temperatuurkeuzeschakelaar (13) op de

3. Het indicatorlampje (14) blijft branden terwijl het

strijkijzer opwarmt en gaat uit zogauw het strijkijzer

de geselecteerde temperatuur heeft bereikt.31

• Sorteer uw kledingstukken op basis van hun

textiellabels, altijd beginnend met kleding

die gestreken moet worden op de laagste

• Als u er niet zeker van bent van welke stof het

kledingstuk gemaakt is, begin dan te strijken met een

lage temperatuur en kies de correcte temperatuur

door een klein gedeelte te strijken dat gewoonlijk

onzichtbaar is als het gedragen wordt.

Strijken met stoom (B)

1. Zet de temperatuurkeuzeschakelaar (13) op de

2. Stel de stoomhoeveelheid naar wens af, door

gebruik te maken van de variabele stoomcontrole

(5) (afhankelijk van het model).

Kies voor normaal gebruik een van de volgende

Temperatuur Stoomstand

3. Druk op de stoomvrijgaveknop (12), zodat de stoom

1. Bij het strijken op een lagere temperatuurstand “•”

• Als het apparaat een variabele stoomcontrole (5)

heeft, zet de variabele stoomcontrole dan op de

• Als het apparaat geen variabele stoomcontrole

heeft, druk dan steeds slechts enkele seconden

op de stoomvrijgaveknop bij het strijken op lagere

In beide gevallen; als u ziet dat er water uit de strijkzool

druppelt, zet dan de temperatuurkeuzeschakelaar (13)

op een hogere stand (controleer of het kledingstuk op

een dergelijke stand mag worden gestreken).

2. Aan het begin van elk gebruik is het mogelijk dat

er waterdruppels vrijkomen samen met de stoom.

Daarom is het raadzaam om het strijkijzer eerst op

de strijkplank of op een doek te gebruiken.

• De stoomslang kan heet worden als u langere tijd

strijkt, dit is normaal.

Alleen voor modellen met kurk handvat :

Druk voor permanente stoom op de vergrendelingsknop

(16) en schuif hem naar achteren totdat die vergrendeld

wordt. Als u de permanente stoom wilt uitschakelen,

schuif de vergrendelingsknop naar voren.

Strijken zonder stoom

1. Begin met strijken zonder op de stoomknop (15) te

1. Zet de temperatuurknop op positie “•••” of “max”

2. U kunt gordijnen en hangende kledingstukken (jacks,

pakken, jassen...) strijken door het strijkijzer verticaal

te houden en op de stoomknop (15) te drukken.

Niet toepassen op kleding die op dat moment

Richt de stoom nooit op mensen of dieren.

(afhankelijk van model)

Als de “Energiebesparingsknop” (6) aan staat, kunt u tot

25% op energieverbruik en tot 40 % op waterverbruik

besparen, met nog steeds goede strijkresultaten voor

de meeste van uw kledingstukken. Het is raadzaam

om de gewone energiestand uitsluitend te gebruiken

voor dikke en zeer gekreukte stoffen.

(afhankelijk van model)

Dit strijksysteem is voorzien van een intelligente

stoomcontrole. Het geeft een kleine hoeveelheid extra

stoom na het loslaten van de stoomknop (15).

Dit kan altijd worden gestopt door opnieuw kort de

stoomknop in te drukken.

Automatische uitschakeling

(afhankelijk van model)

Wanneer de stoomaktiveerknop (15) langer

dan 8 minuten niet wordt gebruikt, schakelt het

stoomstrijksysteem automatisch uit.

Zodra dit gebeurt,gaat het controlelampje

“Automatische uitschakeling” (4) knipperen.

Om het strijksysteem weer op te starten en het strijken

voort te zetten moet U de stoomknop indrukken

en wachten tot het controlelampje “Automatische

uitschakeling” weer continu brandt.

V Reiniging & Onderhoud Haal altijd de stekker van het apparaat uit het stopcontact voordat u aan reiniging of onderhoud ervan begint.1. Na het strijken, trek de stekker uit het stopcontact en laat de zoolplaat afkoelen alvorens te reinigen. 2. Veeg de behuizing, de hendel en het strijkijzerbehuizing schoon met een vochtige doek.3. Als de zoolplaat bevlekt is met vuil of kalkafzetting, maak het schoon met een vochtige doek.4. Gebruik nooit schuur- of oplosmiddelen. Het apparaat bewaren (D) 1. Laat het ijzer eerst altijd afkoelen voordat u het apparaat bewaart.2. Zet de schakelaars voor netspanning in de “0”-positie en haal de stekker uit het stopcontact.3. Plaats het strijkijzer op de onderzetter, staand op de zoolplaat.4. Leeg de watertank en rol het netsnoer op op de oprolfaciliteit. Berg de stoomslang op op de strijkijzerhendel, gebruik makend van de verschafte slangoprolklem (12*). Wind de snoeren niet te strak.* Afhankelijk van het model Voetplaatbedekking ter

bescherming van weefsels (E)

(afhankelijk van het model) De voetplaatbedekking ter bescherming van weefsels wordt gebruikt voor het stoomstrijken van delicate kledingstukken op maximale temperatuur zonder ze te beschadigen. Tevensmaakt het gebruik van de voetplaatbedekking een doekje ter voorkoming van glans op donkere materialen overbodig.Het wordt aanbevolen eerst een klein gedeelte aan de binnenkant van het kledingstuk te strijken om te zien of het geschikt is.Als u de voetplaatbedekking op het strijkijzer wilt bevestigen, plaats de punt van het strijkijzer in het uiteinde van de voetplaatbedekking en trek de elastische strook over de lagere achterkant van het strijkijzer totdat hij goed strak zit. Om de voetplaatbedekking los te maken, trek aan de elastische strook en haal het strijkijzer eruit.De voetplaatbedekking ter bescherming van weefsels kan gekocht worden via de klantenservice of van specialistische winkels:Code van het accessoire (Servicecentra)Naam van het accessoire (Gespecialiseerde winkels)571510 TDZ2045464745* TDZ2520** Alleen voor modellen met kurk handvat “Calc‘n clean” (F)

De boiler reinigen Om de levensduur van uw stoomgenerator te verlengen en het opbouwen van kalkaanslag te vermijden, is het van belang dat u de boiler na elke 50 uur gebruik uitspoelt. Als uw water hard is, verhoog dan de frequentie.Maak voor het uitspoelen geen gebruik van middelen om de boiler van aanslag te ontdoen, omdat deze hem zouden kunnen beschadigen.1. Controleer of het apparaat koud is en niet aangesloten is geweest voor meer dan 2 uur, en dat de afneembare watertank (1) leeg is.2. Zet uw apparaat op de rand van uw keukengootsteen.3. Verwijder de plastic afdekking aan de onderkant van het apparaat door deze naar de positie te draaien.4. Maak de afvoerstop van de boiler onderaan het apparaat los met behulp van een munt. 5. Terwijl u uw stoomgenerator ondersteboven houdt, vult u de boiler met behulp van een kan met 1/4 liter water 6. Schud de stoomgenerator even en leeg het vervolgens boven een gootsteen of emmer. Om het beste resultaat te verkrijgen, bevelen wij aan dat deze handeling tweemaal wordt uitgevoerd Belangrijk: voordat u de boiler opnieuw sluit, wees er zeker van dat deze leeg is.7. Bevestig de afvoerstop van de boiler opnieuw en maak hem vast met een munt.8. Bevestig en sluit de plastic afdekking door deze naar de positie te draaien. Ontkalk signaal (afhankelijk van het model)Na ca. 50 uur gebruik, gaat het verklikkerlampje (3) aan dat de noodzaak aangeeft om een ontkalking uit te voeren van het strijkstation.Om dit te doen volgt U de instructies in de betreffende paragraaf. Om het indicatielampje “Calc‘n clean” en de urenteller terug te stellen, moet U het apparaat achtereenvolgens twee keer uitzetten, en iedere keer tenminste 30 seconden lang uit laten staan.33

Probleem Mogelijke oorzaken Oplossing

• Er is een aansluitingsprobleem.

• De boiler is niet ingeschakeld.

• Controleer het netsnoer, de plug, en het

• Schakel de “0/I”-knop van de netvoeding

(8) in de “I”-positie.

Het ijzer wordt niet

• De 0/I-knop staat op “0”.

• De temperatuurcontroleknop staat

• Schakel de “0/I”-knop van de

netvoeding (8) in de “I”-positie.

• Zet de temperatuurcon troleknop (13) in

de gewenste positie.

roken nadat het aan is

• Bij eerste maal gebruiken:

Be paal de componenten op het

apparaat werden licht ingevet in

de fabriek en kunnen een beetje

rook voortbrengen bij het initieel

• Bij later gebruik: de zoolplaat is

• Dit is absoluut normaal en zal na een

• Reinig de zoolplaat volgens de

reinigingsinstructies in deze handleiding.

door de gaten van de

• De stoomfunctie wordt gebruikt

voordat de daarvoor geëigende

temperatuur is bereikt.

• Het water condenseert in de pijpen

omdat er voor de eerste keer stoom

wordt gebruikt of omdat lange tijd

geen stoom is gebruikt.

• Reduceer de stoomproduktie als bij

lage temperaturen gestreken wordt

(Variabele stoomregelaar (5)).

• Richt het ijzer buiten het strijkgebied en

druk op de stoomknop (15) tot er stoom

zoolplaat zelf is vies.

• Er is sprake van kalk- of

mineraalaanslag in de stoomtank.

• Er zijn chemische produkten of

additieven gebruikt.

• Gebruik water uit de kraan, 50 %

vermengd met gedistilleerd of gedemi-

neraliseerd water. Als het kraanwater in

uw woongebied erg hard is, meng het

leidingwater dan met gedestilleerd water

in een verhouding van 1:2.

• Reinig de voetplaat met een vochtige doek.

• Voeg nooit produkten toe aan het

Schoonspoelen van de

stoomkamer van het strijkijzer (G)

Voorzichtig! Gevaar voor verbranding!

Deze procedure helpt om kalkaanslag uit de

stoomkamer te verwijderen.

Gebruik deze functie ongeveer om de 2 werken als het

water in uw woonplaats erg hard is.

a) Controleer of het strijkijzer is afgekoeld.

b) Zet de temperatuurkeuzeschakelaar (14) van het

strijkijzer op de “min” stand.

c) Vul de tank met kraanwater.

d) Steek de snoer in het stopcontact en zet de

hoofdschakelaar (12) op de stand “I”.

e) Wacht totdat het “stoom gereed” indicatielampje (9)

f) Als het stoomstation voorzien is van een stoomregelaar

(10), zet die dan op de maximumstand.

g) Houd het strijkijzer boven de gootsteeen of een bak

om het water in op te vangen.

h) Druk op de stoomknop (15) en schud het strijkijzer

voorzichtig heen en weer. Er komt nu kokend

water en stoom met daarin eventuele kalkresten en

aanslag uit. Dit duurt ongeveer 5 minuten.

i) Zet de temperatuurkeuzeschakelaar (14) van

het strijkijzer op de “max” stand, zonder op de

stoomknop (15) te drukken. Het water in de

stoomkamer begint te verdampen. Wacht totdat alle

water in de stoomkamer verdampt is.

j) Om de strijkzool schoon te maken kunt u eventuele

aanslag onmiddellijk verwijderen door het hete

strijkijzer over een droge katoenen doek te strijken.

V V A A Advies mbt weggooien

Onze goederen worden afgeleverd in geoptimaliseerde

verpakking. Dit betekent in principe dat niet-

contaminerende materialen worden gebruikt die

overgedragen moeten worden aan de locale

vuilnisophaaldienst als secondaire ruwe materialen.

Uw plaatselijke gemeentebestuur kan u informatie

verschaffen over hoe men zich het beste kan ontdoen

van verouderde apparaten.

Dit apparaat is gekenmerkt in

overeenste-mming met de Europese

richtlijn 2002/96/EG betreffende

afgedankte elektrische en elektro-

nische apparatuur (waste electrical

and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de

in de EU geldige terugneming en verwerking van

Probleem Mogelijke oorzaken Oplossing

Het ijzer produceert

• De boiler is niet ingeschakeld of

de watertank is leeg.

• De watertank is niet correct op

het apparaat gemonteerd.

• De stoomregulator is op de

minimale positie ingesteld.

• Schakel de “0/I”-knop van de

netvoeding (8) in de “I”-positieop en/of

• Monteer de watertank correct op het

apparaat (u hoort een klik).

• Verhoog de stoomproduktie door aan

destoomregelaar (5) te draaien.

donker en/of plakt aan

• De geselecteerde temperatuur is

te hoog en heeft het kledingstuk

• Selecteer een geschikte temperatuur

voor het materiaal dat gestreken wordt

en maak de voetplaat schoon met een

• Dit is een normaal gevolg van

• Maak de voetplaat regelmatig schoon

met een vochtige doek.

Het strijkijzer stopt niet

het op de steunplaat

• “Intelligente stoom” functie

• Het stomen stopt direct na een kort

indrukken van de stoomknop.

• Er wordt water in de stoomtank

• Het geluid stopt niet.

• Als het geluid niet stopt, gebruik de

stoom ge nerator dan niet en neem

contact op met een bevoegd technisch

Verlies van stoomdruk

tijdens het strijken

De stoomknop wordt ingedrukt

gedurende lange tijd

Druk op de knop voor stoom (15) met

intervallen. Dit verbetert het strijkresultaat,

aangezien het weefsel beter droogt en

Er lekt water uit de

De stop aan de onderkant van het

Draai de stop van de boiler aan met een

Als bovenstaande het probleem niet oplost, neem contact op met een bevoegd technisch servicecentrum.

U kunt deze gebruiksaanwijzing ook downloaden van het internet via de lokale homepage van Bosch.35

Tak fordi du har købt dampstationen sensixx B35L

(reservedel nr. 616581).
