| Produkttyp | Fleranvändningsdammsugare |
| Användning | Torrt och vått |
| Märkeffekt | 1000 W |
| Spänning | 220-240 V, 50-60 Hz |
| Kärlvolym | 20 L |
| Vattenkapacitet (med handtag) | 12 L |
| Vattenkapacitet (med golvmunstycke) | 10 L |
| Vikt (utan tillbehör) | 7,0 kg |
| Ljudtrycksnivå | 72 dB(A) |
| Filter | Platt veckfilter (inbyggt) |
| Filtersäck | Ja (rekommenderas för fina damm) |
| Ingående tillbehör | Sugslang, 2 rör à 0,5 m, golvmunstycke med insatser, fogmunstycke, avtagbart handtag |
| Säkerhet | Automatisk stoppflottör vid våtsugning, skydd mot elektriska stötar (IP? ej specificerat) |
| Garanti | Enligt distributionslandets villkor |
| Reservdelar | Finns hos återförsäljare eller Kärcher-dotterbolag |
Vanliga frågor - MV 4 Kärcher
Användarfrågor om MV 4 Kärcher
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Dammsugare i PDF-format gratis! Hitta din manual MV 4 - Kärcher och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MV 4 av märket Kärcher.
BRUKSANVISNING MV 4 Kärcher
1 Sugeslangetilslutning
Figur B 1
15 Gulvdyse (med indsats)
Rens det flade foldefilter efter behov separat.
Figur E1
Visse stoffer kan danne eksplosive damper eller blandinger när de virvles opp med sugeluften.
→ Stilling I: Apparatet er slätt på. Stilling 0: Apparatet er slätt av.
3 Bærehåndtak

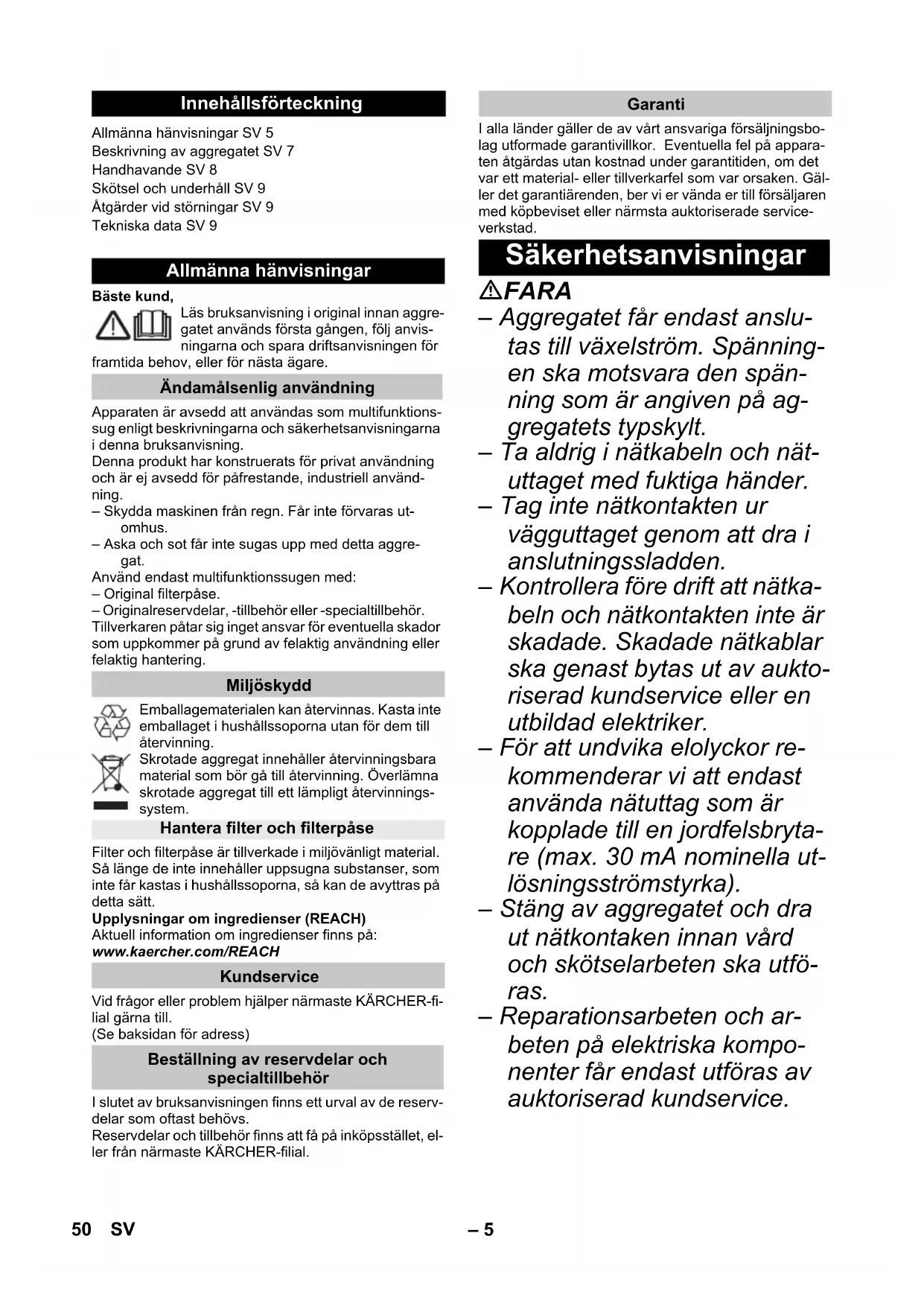

Innehållsförteckning
Allmänna hänvisningar SV 5
Beskrivning av aggregatet SV 7
Handhavande SV 8
Skötsel och underhåll SV 9
Ätgärder vid störningar SV 9
Tekniska data SV 9
Allmänna hänvisningar
Bäste kund,
Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för
framtida behov, eller för nästa ägare.
Ändamålsenlig användning
Apparaten är avsedd att användas som multifunktions- sug enligt beskrivningarna och säkerhetsanvisningarna i denna bruksanvisning.
Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning.
- Skydda maskinen från regn. Får inte förvaras utomhus.
- Aska och sot får inte sugas upp med detta aggregat.
Använd endast multifunktionssugen med:
– Original filterpåse.
- Originalreservdelar, -tillbehör eller -specialtillbehör.
Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.
Miljöskydd
Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.
Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinnings-system.
Hantera filter och filterpåse
Filter och filterpåse är tillverkade i miljövänligt material. Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt.
Upplysningar om ingredienser (REACH)
Aktuell information om ingredienser finns på:
Vid frågor eller problem hjälper närmaste KÄRCHER-fi-lial gärna till.
(Se baksidan för adress)
Beställning av reservdelar och specialtillbehör
I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.
Reservdelar och tillbehör finns att få på inköpsstället, eller från närmaste KÄRCHER-filial.
Garanti
I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor. Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken. Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade serviceverkstad.
- Aggregatet får endast anslutas till växelström. Spänning-
en ska motsvara den spänning som är angiven på aggregatets typskylt.
- Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.
- Tag inte nätkontakten ur vägguttaget genom att dra i anslutningssladden.
- Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.
- För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominella utlösningsströmstyrka).
- Stäng av aggregatet och dra ut nätkontaken innan vård och skötselarbeten ska utföras.
– Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice.
⚠️ WARNING
– Denna apparat är ej avsedd att användas av personer med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera den, såvida de inte befinner sig under upp-sikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vil-ka faror som kan uppstå vid användningen av apparaten.
– Barn får endast använda apparaten om de är över 8 år gamla och om de befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vilka faror som kan uppstå vid användningen av apparaten.
– Barn får inte leka med appa- raten.
– Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.
– Rengöringen och användarunderhållet får inte utföras av barn om de inte står under uppsikt.
– Håll förpackningsfolien borta från barn, risk för kvävning!
- Stäng av maskinen efter varje användning och före all form av rengöring/underhåll.
- Brandrisk. Sug inte upp brännande eller glödande föremål.
- Användning av aggregatet i utrymmen med explosionsrisk är förbjuden.
- Stäng omedelbart av maskinen och dra ur el-kontakten om skum bildas eller vätska tränger ut!
- Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.
Vissa ämnen kan, genom upp-virvling med sugluften, bilda explosiva ångor eller blandningar!
Sug aldrig upp följande substanser:
- explosiva eller antändliga gaser, vätskor eller damm (reaktivt damm)
- reaktivt metalldamm (ex. aluminium, magnesium, zink) tillsammans med starkt alkaliska och sura rengöringsmedel
- outspädda starka syror och lut
- organiska lösningsmedel (ex. bensin, färgförtunning, aceton, uppvärmningsolja).
Dessutom kan dessa ämnen an-gripa materialet i aggregatet.
Risknivåer
⚠️FARA
Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.
⚠️ WARNING
Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.
⚠FÖRSIKTIGHET
Varnar om en möjligen farlig situation som kan leda till lättare personskador.
OBSERVERA
Varnar om en möjligen farlig situation som kan leda till materiella skador.
Beskrivning av aggregatet
Figurer och bilder finns på kartongens utfällbara sidor!
■ Denna bruksanvisning beskriver den multifunktionssug som finns avbildad på det främre omslaget.
■ Bilderna visar den maximala utrustning. Beroende av modell förekommer skillnader i utrustning och levererade tillbehör.
Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade. Kontakta återförsäljaren om skador uppkommit vid transporten.
1 Sugslangsanslutning
Bild B 1
→ För att ansluta sugslangen vid uppsugning.
2 Strömbrytare (PÅ/AV)
Bild B3
→ Position I: Maskinen är påslagen. Position 0: Aggregatet är avstängt.
3 Bärhandtag
→ För att bära maskinen eller för att ta loss maskinhuvudet efter att spärren lossats.
4 Filterkassett och upplåsningsknappen
Bild E1
Bild E2
→ För att göra rent filtret, tryck på upplåsningsknappen, fäll ut filterkassetten och ta ur den.
5 Tillbehörsfäste krokar
Med detta tillbehörsfäste kan sugmunstycken och nät-kabel förvaras.
6 Parkeringsposition
Bild C 1
→ För avställning av golvmunstycket vid avbrott i arbetet.
7 Förslutning behållare
Bild A 1
→ För att öppna, dra utåt, tryck inåt för att stänga.
8 Tillbehörsfäste behållare
Bild D2
→ Med detta tillbehörsfäste kan sugrör och övriga tillbehör förvaras.
9 Styrrulle
Bild A1
→ Vänd behållaren, tryck in styrrullar i öppningarna på botten av behållaren, till anslag.
10 Filterbehållare
Anvisning: Ingen filterpåse får användas vid våtupp-sugning!
Bild A 2
→ Rekommendation: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.
11 Plattfilter (sitter redan i maskinen)
OBSERVERA
Arbeta alltid med isatt plattvecksfilter, både vid våt- och torruppsugning!
12 Sugslang med skarvstycke
Bild B 1
→ Tryck in sugslangen i anslutningen på apparaten så att den hakar fast.
→ Ta loss den genom att trycka på spärren med tummen och dra ut slangen.
Observera: Tillbehör som t.ex. sugbortar (tillval) kan träs på direkt på skarvstycket och därmed anslutas till sugslangen. För bekvämt arbete även i trånga utrymmen.
Det avtagbara handtaget kan vid behov placeras mellan tillbehör och sugslang.
Se position 13.
Rekommendation: För att suga upp smuts från golv, sätt handtaget på sugslangen.
→ För att ta av handtaget från sugslangen, tryck ner spärren med tummen och dra av handtaget.
Observera: Genom att man tar av handtaget kan man sätta på tillbehör direkt på slangen.
Se position 12.
Rekommendation: För att suga upp smuts från golv, sätt handtaget på sugslangen.
Sugrör 2 x 0,5 m
B 1
→ Sätt ihop båda sugrören och anslut till handtaget.
Golvmunstycke (med insatser)
→ För att suga upp torr smuts från golv, knipsa fast in-satsen med två borstavstrykare i golvmunstycket.
→ För att suga upp vatten, knipsa fast insatsen med två gummiläppar i golvmunstycket.
Fogmunstycke
→ för kanter, fogar, element och svåråtkomliga ställen.
Handhavande
OBSERVERA
Arbeta alltid med isatt plattvecksfilter, både vid våt- och torruppsugning!
Före idrifttagandet
A 1
→ Lossa apparathuvudet och ta av det.
→ Vänd behållaren, tryck in styrrullar i öppningarna på botten av behållaren, till anslag.
→ Sätt på apparathuvudet och spärra.
Idrifttagande
B1
→ Anslut tillbehör.
B2
→ Stick i nätkontakten.
B3
→ Starta aggregatet.
Torrsugning
OBSERVERA
Arbeta endast med torrt plattvecksfilter. Innan användning, kontrollera om filtret är skadat och byt ut det vid behov.
A 2
→ Rekommendation: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.
– Filterpåsens uppsamlingsförmåga styrs av den smuts som sugs upp.
– Vid fint damm, sand och liknande ... måste filterpåsen bytas oftare.
– Tilltäppta filterpåsar kan spricka, byt därför filterpåsen i god tid!
OBSERVERA
Uppsugning av kall aska endast med avskiljare. Beställ-Nr. Basic-utförande: 2.863-139.0, Premium-utförande: 2.863-161.0.
Våtsugning
→ För att suga upp fukt eller väta, se till att använda rätt insats i golvmunstycket och anslut lämplig tillbehör.
OBSERVERA
Använd ingen filterpåse!
Observera: Om behållaren är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Koppla omedelbart från apparaten och töm behållaren.
Avbryta drift
B3
→ Stäng av aggregatet.
C1
→ Häng i golvmunstycket i förvaringshållaren.
Avsluta driften
→ Stäng av apparaten och dra ur nätanslutningen.
Töm behållaren
D1
→ Ta loss maskinhuvudet töm den med våt eller torr smuts fyllda behållaren.
Förvaring av apparaten
D2
→ Placera tillbehören och nätkabeln på maskinen och förvara denna i ett torrt utrymme.
Skötsel och underhåll
→ Vårda apparaten och tillbehören med ett vanligt i handeln förekommande plastrengöringsmedel.
→ Spola vid behov ur behållare och tillbehör med vatten och torka före nästa användningstillfälle.
Rengöra plattvecksfilter
Rekommendation: Rengör filterkassetten efter varje användning.
Bild E1
→ Spärra upp filterkassetten, fäll ut den och ta ur den, töm ur smutsen ut filterkassetten över en sophink.
→ För att föra rent det isatta plattveckfiltret, knacka filterkassetten mot kanten på sophinken. Plattveckfiltret behöver inte tas ut ur filterkassetten.
Rengör plattveckfiltret separat vid behov.
Bild E1
→ Spärra upp filterkassetten, fäll ut och ta ur den.
Bild E2
→ Ta ur plattveckfiltret ut filterkassetten och knacka ut det.
→ Rengör vid behov endast under rinnande vatten, skrubba eller borsta inte av filtret.
Låt det torka helt innan det används igen.
→ Sätt slutligen tillbaka det torra plattveckfiltret i apparaten igen. Sätt tillbaka filterkassetten i apparaten.
Åtgärder vid störningar
Avtagande sugeffekt
Om sugeffekten hos maskinen försämras, kontrollera följande punkter.
→ Tillbehör, sugslang eller sugrör är igensatta. Tag bort smutsen med ett skaft.
Bild A 2
→ Filterpåsen är full: Sätt i ny filterpåse.
Bild E2
→ Plattvecksfiltret är smutsigt: Ta ur filterkassetten och gör rent filtret (se kapitel "Rengöra plattvecksfilter").
→ Byt ut skadat plattvecksfilter.
Tekniska data
| Spänning1~50-60 Hz | 220 - 240 | V |
| Effekt P_nominell | 1000 W | |
| Nätsäkring (trög) 10 A | ||
| Behållarvolym 20 l | ||
| Vattenupptagning med hand-tag | 12 | l |
| Vattenupptagning med golv-munstycke | 10 | l |
| Nätkabel H05VV-F | 2x0,75 | |
| Ljudtrycksnivå (EN 60704-2-1) 72 dB(A) | ||
| Vikt (utan tillbehör)WD 4 | 7,0 kg | |
| Vikt (utan tillbehör)WD 4 Premium | 7,3 kg | |
Med reservation för tekniska ändringar!
