BRUKSANVISNING 0788 AA SKIL

• Det här verktyget är avsett för kapning av trä men även

för beskärning och kapning av trägrenar, och är lämplig

för rak och kurvig sågning

• Det här verktyget är inte avsedd för yrkesmässig

• Kontrollera om förpackningen innehåller alla delar som

• Om delar saknas eller är skadade kontaktar du

• Läs dessa instruktioner noggrant för användning

och bevara dem för framtida bruk ③

• Var särskilt uppmärksam på

säkerhetsinstruktionerna och varningarna; om de

inte följs kan det ge allvarliga skador

H Ventilationsöppningar

J Upphängningsskena (skruvar medföljer inte)

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp "elverktyg" hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om

du störs av obehöriga personer kan du förlora kontrollen

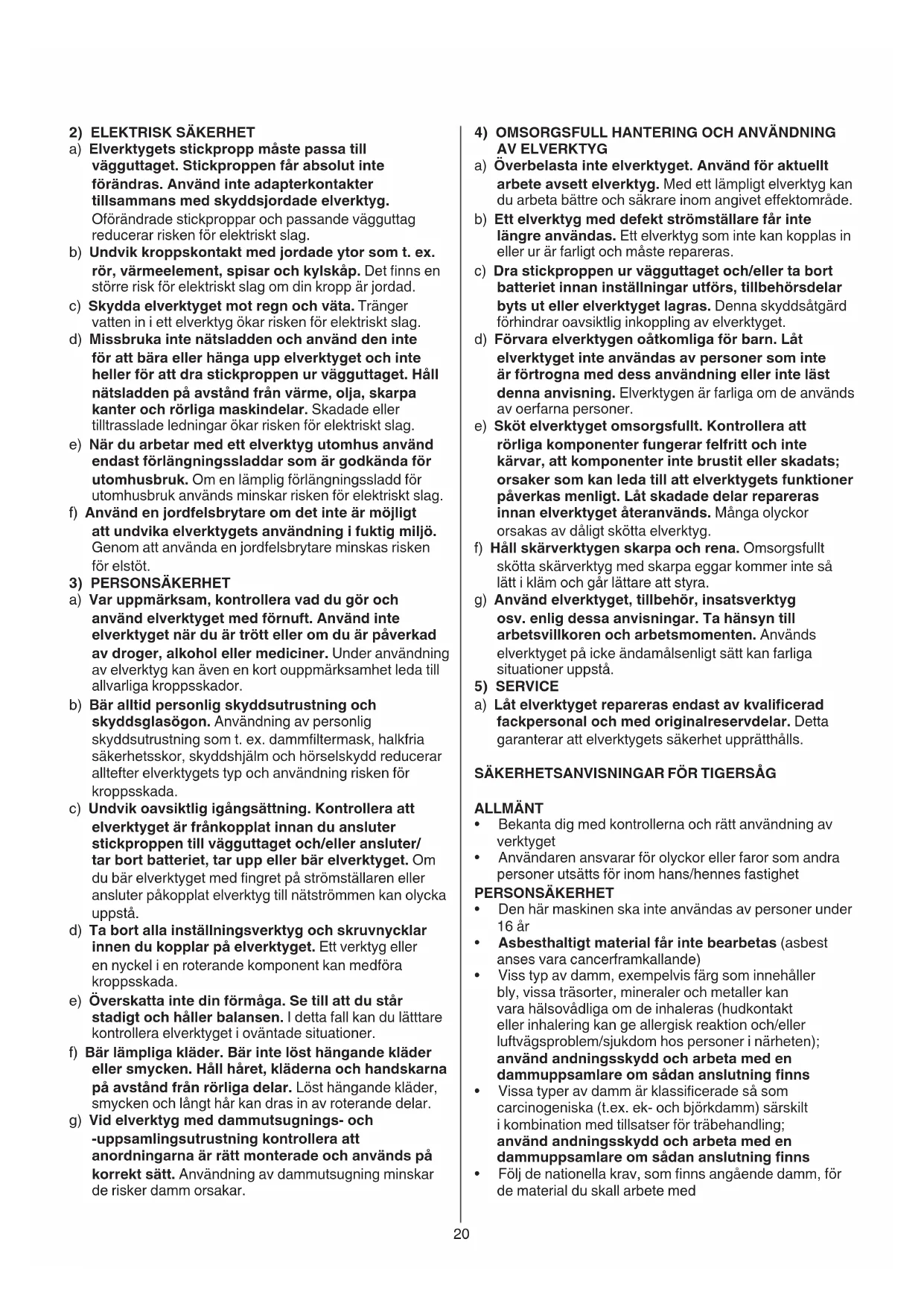

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger

vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte

för att bära eller hänga upp elverktyget och inte

heller för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt

att undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/

tar bort batteriet, tar upp eller bär elverktyget. Om

du bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller

en nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Videlverktygmeddammutsugnings-och

-uppsamlingsutrustningkontrolleraatt

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte

är förtrogna med dess användning eller inte läst

denna anvisning. Elverktygen är farliga om de används

av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att

rörliga komponenter fungerar felfritt och inte

kärvar, att komponenter inte brustit eller skadats;

orsaker som kan leda till att elverktygets funktioner

påverkas menligt. Låt skadade delar repareras

innan elverktyget återanvänds. Många olyckor

orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så

lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg

osv. enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

a) Låtelverktygetreparerasendastavkvalicerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR TIGERSÅG ALLMÄNT

• Bekanta dig med kontrollerna och rätt användning av

• Användaren ansvarar för olyckor eller faror som andra

personer utsätts för inom hans/hennes fastighet

• Den här maskinen ska inte användas av personer under

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller

bly, vissa träsorter, mineraler och metaller kan

vara hälsovådliga om de inhaleras (hudkontakt

eller inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

använd andningsskydd och arbeta med en

dammuppsamlareomsådananslutningnns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt

i kombination med tillsatser för träbehandling;

använd andningsskydd och arbeta med en

dammuppsamlareomsådananslutningnns

• Följ de nationella krav, som nns angående damm, för

de material du skall arbete med21

• Använd skyddsglasögon och hörselskydd

• Sträck dig inte under arbetsstycket (du ser inte hur

nära bladet din hand kommer)

• Aktahänderna,såattduinteklämmerngrarna

i bladfästklämman A ② (du kan skada ngrarna på

• Håll händerna på avstånd från sågningsområdet

och sågbladet; håll andra handen på greppet B ②

(om båda händerna håller i sågen kan du inte skära dig

• Håll inte stycket som ska sågas i händerna eller

över benet (det är viktigt att arbetsstycket stöds på rätt

sätt så att kroppen inte utsätts för fara, sågbladet kör

fast eller du förlorar kontrollen över sågen)

• Säkra och palla arbetsstycket med klämmor eller

liknande (håll det inte i handen eller mot kroppen; du

kan förlora kontrollen)

• Använd skyddshandskar när du lossar bladet

från maskinen (bladet kan vara varmt efter längre

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Inspektera sladden med jämna mellanrum och låt den

byta ut av en kvalicerad person den är skadad

• Använd bara en förlängningssladd som är avsedd

för användning utomhus och som är försedd med en

• Kontrollera förlängningssladden regelbundet

och byt den om den är skadad (bristfälliga

förlängningssladdar kan vara farliga)

• Använd helt utrullade och säkra förlängningssladdar

med kapacitet på 16 A

• Om verktyget används i fuktiga miljöer ska en

jordfelsbrytare användas med en brytström på högst

• Håll maskinen i de isolerade gripytorna om det

nnsriskförattmaskinenkommeråtdoldakablar

eller din egen kabel (om sågen kommer i kontakt med

en strömförande ledare blir också den strömförande,

och operatören får då en stöt)

• Använd lämpliga detektorer för lokalisering av

dolda försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Kör inte över, kläm inte och dra inte i (förlängnings)

• Skydda (förlängnings)sladden mot värme, olja och

• Stäng alltid av verktyget och koppla bort kontakten från

strömkällan om nätsladden eller förlängningssladden

har skåror, skador eller har trasslat sig (vidrör inte

sladden innan kontakten har kopplats bort)

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd inte ett slött eller skadat sågblad (ett böjt

blad kan lätt brytas eller orsaka kast)

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Kontrollera att bladfästklämman A ② är korrekt låst

innan du sågar (om klämman är lös kan verktyget eller

bladet slinta, vilket kan göra att du förlorar kontrollen)

• Använd bara verktyget i dagsljus eller med tillräcklig

• Bli inte distraherad och koncentrera dig alltid på det du

• Se alltid till att ventilationsöppningarna hålls fria från

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Innan du ställer från dig maskinen måste du stänga av

motorn och se till att alla rörliga delar har stannat helt

• Koppla alltid bort kontakten från strömkällan

- när verktyget är obevakat

- innan material som fastnat tas bort

- innan verktyget kontrolleras, rengörs eller servas

- efter att ha träat ett främmande föremål

- om verktyget börjar vibrera onormalt mycket

• Förvara maskinen inomhus på torrt ställe utom räckhåll

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

③ Läs bruksanvisningen före användning

④ Utsätt inte maskinen för regn

⑤ Dubbel isolering (ingen jordning krävs)

⑥ Maskinen får inte kastas i hushållssoporna

• Montering av sågbladet ⑦

! drag ur stickkontakten

- tryck på bladfästklämman A i samma riktning som

pilen C på verktyget och håll den i detta läge

- för in bladet helt (med tänderna nedåt)

- släpp bladfästklämman A

- tryck på och dra ut bladet, för att kontrollera att det

• Borttagning av sågbladet ⑦

- tryck på bladfästklämman A i samma riktning som

pilen C på verktyget och håll den i detta läge

- släpp bladfästklämman A

- lägg förlängningssladdens slinga över hållaren D

- dra åt för att fästa förlängningssladden

- slå på maskinen genom att först trycka på

säkerhetsomkopplaren E ② och sedan trycka på

- stäng av maskinen genom att släppa strömbrytaren F

• Använding av maskinen

- sätt kontakten i väggurtaget

- se till att nätsladden är placerad bakåt, på avstånd

från sågbladet och placerad så att den inte fastnar i

grenar eller liknande när du sågar

! låt maskinen uppnå maximihastighet innan du

sätter an bladet mot arbetsstycket

- såga alltid med det rörliga sågbladet i en nedåtriktad

- håll stödet G ② stadigt tryckt mot arbetsstycket, för att

minimera motkrafter och vibration

! under arbetet, håll alltid verktyget i det grå

- lägg inte för mycket tryck på maskinen; låt maskinen

- håll ventilationsöppningarna H ② ej övertäckta

! kontrollera att bladet sticker ut på arbetsstyckets

bortsida under hela slaget ⑪

- stötta alltid det material du arbetar med så att

sågsnittets ytor inte kläms ihop, vilket kan resultera i

att bladet fastnar eller hakar upp sig

- kortare trästycken ska för sågning riktas upp och

! detnnsriskförolyckornärträellergrenari

spänn sågas av; var försiktig

• Använd rätt sågblad ⑫

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna H ②)

! drag ur stickkontakten innan rengöring

- förvara maskinen inomhus på torrt ställe utom

- montera upphängningsskenan på ett säkert sätt

på väggen med 4 skruvar (medföljer inte) med

horisontell inriktning

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

• Elektriska verktyg, tillbehör och förpackning

får inte kastas i hushållssoporna (gäller endast

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen ⑥ kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument: EN

60745, EN 61000, EN 55014, enl. bestämmelser och

riktlinjema 2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknisktillverkningsdokumentationnnshos: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL LJUD/VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 87 dB(A) och ljudeektnivån 98 dB(A)

(standard deviation: 3 dB), och vibration  m/s² (hand-

arm metod; onoggrannhet K = 1,5 m/s²)

 vid kapning av träbalk 9,5 m/s²

 vid kapning av spånplattor 9,1 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta

värde kan användas för att jämföra vibrationen hos olika

verktyg och som en ungefärlig uppskattning av hur stor

vibration användaren utsätts för när verktyget används

enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

en kapacitet på 16 A

skåner miljøet mest muligt

skjulte kabler/ledninger eller verktøyledningen

• Se ere tips på www.skil.com
