• Tööriist on ette nähtud puu saagimiseks ning okste ja

puude kärpimiseks; seda võib kasutada nii sirg- kui

kõverjooneliste lõigete teostamiseks

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Kontrollige, kas pakend sisaldab kõiki joonisel ②

• Kui komplektist puudub mõni osa, võtke ühendust

kohaliku edasimüüjaga

• Enne seadme kasutamist lugege kasutusjuhend

hoolikalt läbi ja hoidke see edaspidiseks alles ③

• Pöörake tähelepanu ohutusjuhistele ja hoiatustele;

nende eiramine võib põhjustada raskeid vigastusi

ÜLDISED OHUTUSJUHISED TÄHELEPANU! Kõik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

"elektriline tööriist" käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.91

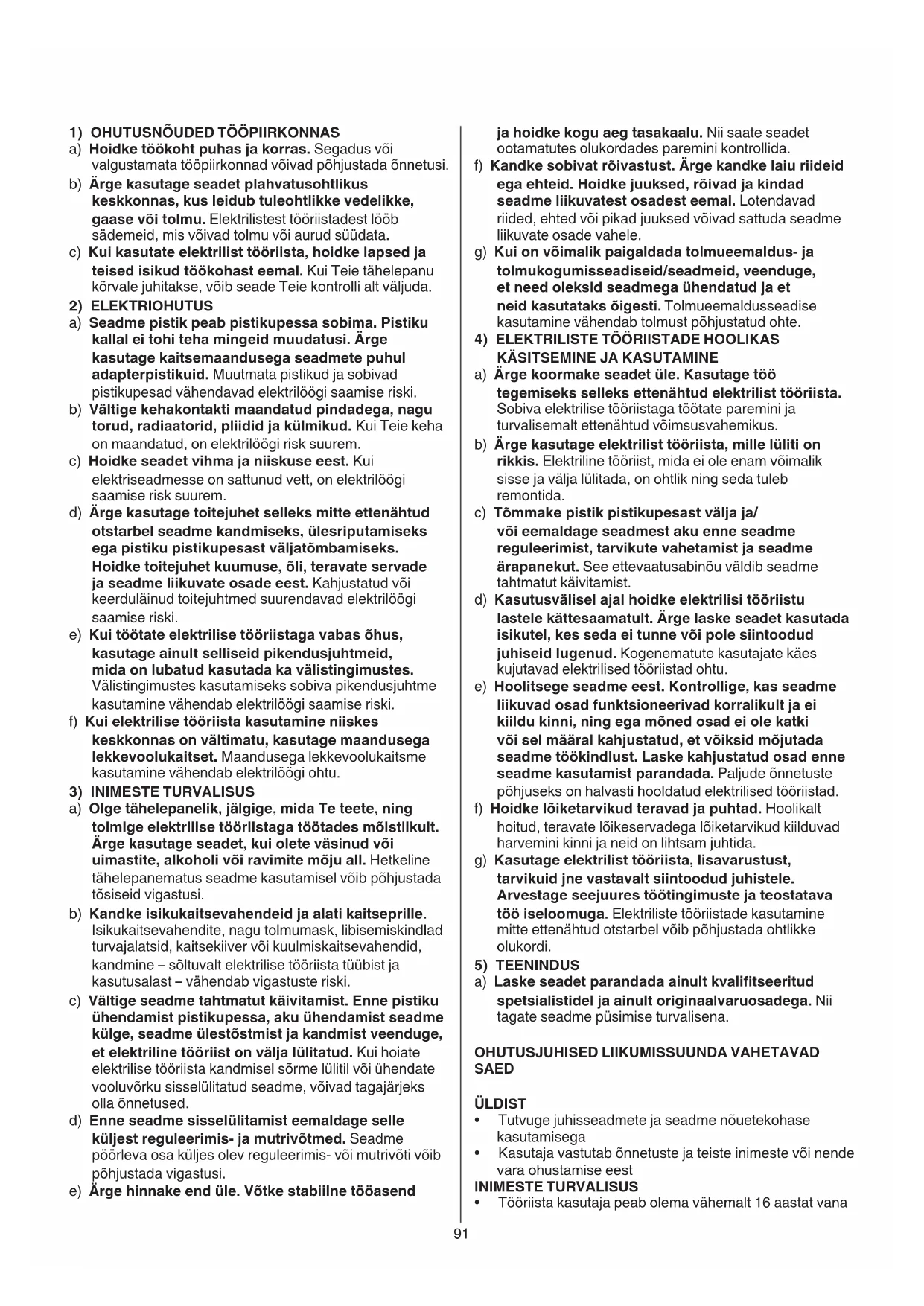

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud

otstarbel seadme kandmiseks, ülesriputamiseks

ega pistiku pistikupesast väljatõmbamiseks.

Hoidke toitejuhet kuumuse, õli, teravate servade

ja seadme liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad elektrilöögi

e) Kui töötate elektrilise tööriistaga vabas õhus,

kasutage ainult selliseid pikendusjuhtmeid,

mida on lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage maandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge,

et elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks

d) Enne seadme sisselülitamist eemaldage selle

küljestreguleerimis-jamutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend

ja hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad

riided, ehted või pikad juuksed võivad sattuda seadme

liikuvate osade vahele.

g) Kuionvõimalikpaigaldadatolmueemaldus-ja

tolmukogumisseadiseid/seadmeid, veenduge,

et need oleksid seadmega ühendatud ja et

neid kasutataks õigesti. Tolmueemaldusseadise

kasutamine vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on

rikkis. Elektriline tööriist, mida ei ole enam võimalik

sisse ja välja lülitada, on ohtlik ning seda tuleb

c) Tõmmake pistik pistikupesast välja ja/

või eemaldage seadmest aku enne seadme

reguleerimist, tarvikute vahetamist ja seadme

ärapanekut. See ettevaatusabinõu väldib seadme

tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu

lastele kättesaamatult. Ärge laske seadet kasutada

isikutel, kes seda ei tunne või pole siintoodud

juhiseid lugenud. Kogenematute kasutajate käes

kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei

kiildu kinni, ning ega mõned osad ei ole katki

või sel määral kahjustatud, et võiksid mõjutada

seadme töökindlust. Laske kahjustatud osad enne

seadme kasutamist parandada. Paljude õnnetuste

põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust,

tarvikuid jne vastavalt siintoodud juhistele.

Arvestage seejuures töötingimuste ja teostatava

töö iseloomuga. Elektriliste tööriistade kasutamine

mitte ettenähtud otstarbel võib põhjustada ohtlikke

tagate seadme püsimise turvalisena.

OHUTUSJUHISED LIIKUMISSUUNDA VAHETAVAD SAED

• Tutvuge juhisseadmete ja seadme nõuetekohase

• Kasutaja vastutab õnnetuste ja teiste inimeste või nende

vara ohustamise eest

• Tööriista kasutaja peab olema vähemalt 16 aastat vana92

• Asbestisisaldava materjali töötlemine on keelatud

(asbest võib tekitada vähki)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid

ja metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine

võib seadme kasutajal või läheduses viibivatel

inimestel põhjustada allergilisi reaktsioone ja/

või hingamisteede haigusi); kandke tolmumaski

ja vajaduse korral töötage külgeühendatava

tolmueemaldusseadmega

• Teatud tüüpi tolm on klassitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Kandke kaitseprille ja kõrvaklappe

• Ärge viige kätt tooriku alla (te ei näe, kui ligidal on

• Hoidke käed ohutul kaugusel kohast tööriista

korpuse ja tera klambri A ② vahel (tera klamber võib

sõrmed kokku suruda)

• Hoidke käed lõikepiirkonnast ja terast ohutul

kaugusel; teist kätt hoidke silindri käepidemel B ②

(kui hoiate saagi mõlema käega, ei jää käed saeketta

• Ärge kunagi hoidke saetavat eset käes või risti üle

jala (tooriku korralik toestamine on oluline, et ohustada

võimalikult vähe oma keha ning piirata saeketta

kinnikiildumise ja tööriista kontrolli alt väljumise oht

• Töödeldava eseme kinnitamiseks ja toetamiseks

kasutage klambreid või muid seadmeid (töödeldavat

eset käes hoides või keha vastu toetades võite kaotada

kontrolli tööriista üle)

• Tööriistast tera väljavõtmisel kasutage

kaitsekindaid (saetera võib pikaajalisel kasutamisel

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil

toodud pingega (andmesildil toodud 230V või 240V

korral võib tööriistad kasutada ka 220V võrgupinge

• Kontrollige juhet regulaarselt ja laske kahjustatud

juhe ilmnemisel vastava kvalikatsiooniga isikul välja

• Kasutage üksnes välitingimustes kasutamiseks ette

nähtud pikendusjuhet, mis on varustatud veekindla

• Kontrollige pikendusjuhet regulaarselt ja kui juhe

on vigastatud, vahetage see välja (mittevastavad

pikendusjuhtmed võivad olla ohtlikud)

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Kui kasutate tööriista niiskes keskkonnas, kasutage

rikkevoolukaitset (RCD), mille rakendusvool on

• Kui on oht, et lõiketarvik võib puutuda kokku

varjatud elektrijuhtme või tööriista enda

toitejuhtmega, tuleb tööriista hoida ainult

isoleeritud käepidemetest (kokkupuude pinge

all oleva juhtmega võib tekitada pinge seadme

metallosades ja põhjustada elektrilöögi)

• Varjatultpaiknevateelektrijuhtmete,gaasi-või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeidvõipöördugekohalikuelektri-,

gaasi-võivee-ettevõttepoole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Ärge komistage (pikendus)juhtme otsa, muljuge ega

• Hoidke (pikendus)juhe eemal kuumusest, õlidest ja

teravatest servadest

• Lülitage alati seade välja ja ühendage see vooluvõrgust

lahti, kui toitejuhe või pikendusjuhe on läbilõigatud,

kahjustatud või sõlme läinud (ärge puudutage juhet

enne pistiku lahti ühendamist)

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Ärge kasutage nüri või kahjustatud saeketast

(kõverdunud terad võivad kergesti murduda või anda

• Vältige töödeldavas esemes olevatest kruvidest,

naeltest vms põhjustatud kahjustusi; eemaldage need

• Jälgige, et enne saagimist oleks tera klamber A ②

tugevalt kinnitatud (vaba klambri korral võib tööriist või

tera libiseda, mille tulemusel kaob kontroll tööriista üle)

• Kasutage tööriista ainult päevavalguses või piisavas

• Ärge laske oma tähelepanu kõrvale juhtida, pühenduge

• Veenduge alati selles, et ventileerimisavad on prahist

• Seadme elektrilise või mehhaanilise häire korral

lülitage seade viivitamatult välja ja eemaldage pistik

• Enne tööriista juurest lahkumist lülitage see välja ning

oodake, kuni selle liikuvad osad on täielikult seiskunud

• Ühendage pistik järgmistel juhtudel alati vooluvõrgust

- kui jätate seadme järelvalveta

- enne ummistuste eemaldamist

- enne seadme kontrollimist, puhastamist või

- pärast võõrkeha tabamist

- kui seade hakkab ebanormaalselt vibreerima

• Hoidke seadet sisetingimustes, kuivas ja suletud

kohas, lastele kättesaamatult

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga

④ Ärge jätke tööriista vihma kätte

⑤ Topeltisolatsioon (maandusjuhe pole vajalik)

⑥ Ärge visake kasutuskõlbmatuks muutunud tööriista ära

• Saetera paigaldamine ⑦

! eemaldage seade vooluvõrgust

- vajutage tera klambrit A tööriistal oleva noolega samas

suunas C ja hoidke selles asendis

- asetage sisse tera (hammastega allapoole) lõpuni

- suruge tera sisse ja tõmmake, veendumaks, et see on

• Saetera eemaldamine ⑦

- vajutage tera klambrit A tööriistal oleva noolega samas

suunas C ja hoidke selles asendis

- tõmmake tera välja

- vabastage tera klamber A

- kinnitage pikendusjuhtme silmus näidatud viisil üle

- pikendusjuhtme kinnitamiseks tõmmake see pingule

- tööriista sisselülitamisel vajutage kõigepealt

ohutuslülitile E ② ja seejärel tõmmake lukklülitit F ②

- tööriista väljalülitamiseks vabastage päästikut F

• Seadme kasutamine

- ühendage pistik vooluvõrku

- veenduge, et toitejuhe on tagapool, sae teradest

eemal ning seega asetseb see nii, et selle

takerdumine okste või muu sarnase taha lõikamise ajal

- lülitage seade sisse

! enne tera lõikumist töödeldavasse esemesse

peab tööriist töötama täiel kiirusel

- viige liikuva sae tera materjalini allapoole liikudes

- hoidke tugiplaati G ② tihedalt vastu töödeldavat eset,

et vähendada vastupanu ja vibratsiooni

! töötamise ajal hoidke tööriista kinni korpuse ja

käepideme halli värvi osadest ⑩

- ärge suruge tööriistale liigselt; laske sellel enda heaks

- hoidke õhutusavad H ② kinnikatmata

! kindlustage tera eesosa läbimist töödeldavast

esemest kogu kolbisammu pikkuses ⑪

- toetage materjali/palke nii, et näo küljed ei sulguks

üksteise vastu toetades lõikamise ajal, mille

tagajärjeks on tera kinnikiilumine või takerdumine

- lühemad palgid seadke enne saagimist oigesse

asendisse ja kinnitage

! puud või oksi pinge all saagides esineb

õnnetusoht, mistõttu tuleb olla ettevaatlik

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad

! enne puhastamist eemaldage seade vooluvõrgust

- hoidke seadet sisetingimustes, kuivas ja suletud

kohas, lastele kättesaamatult

- kinnitage hoidik horisontaalselt nelja kruviga seina

külge (kruvid ei kuulu komplekti)

• Tööriist on hoolikalt valmistatud ja testitud; kui

tööriist sellest hoolimata rikki läheb, tuleb see lasta

parandada SKILi elektriliste käsitööriistade volitatud

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skil.com)

• Ärge visake kasutuskõlbmatuks muutunud

elektrilisi tööriistu, lisatarvikuid ja pakendeid ära

koos olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi nõuete kohaldamisele

liikmesriikides tuleb kasutuskõlbmatuks

muutunud elektrilised tööriistad koguda eraldi ja

keskkonnasäästlikult korduvkasutada või ringlusse

- seda meenutab Teile sümbol ⑥

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et see toode vastab

järgmistele standarditele või normdokumentidele: EN

(PT-SEU/ENG1), 4825 BD Breda, NL MÜRA/VIBRATSIOON

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 87 dB(A) ja helitugevus

98 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon 

m/s² (käe-randme-meetod; mõõtemääramatus K = 1,5

 puust latti saagimisel 9,5 m/s²

 saepuruplaadis saagimisel 9,1 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või

teiste/halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käed soojad ja tagage sujuv töökorraldus
