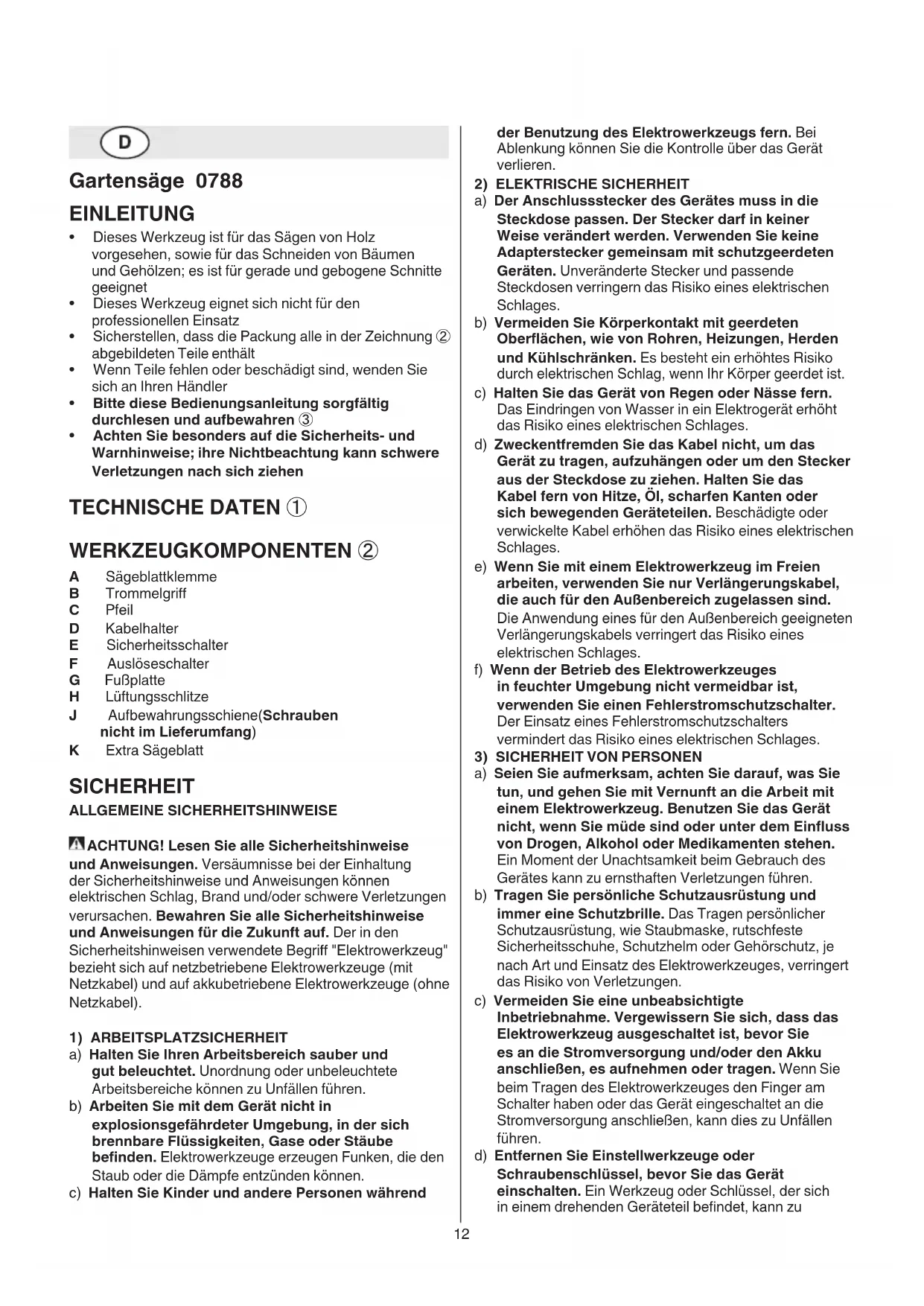

BEDIENUNGSANLEITUNG 0788 AA SKIL

• Dieses Werkzeug ist für das Sägen von Holz

vorgesehen, sowie für das Schneiden von Bäumen

und Gehölzen; es ist für gerade und gebogene Schnitte

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Sicherstellen, dass die Packung alle in der Zeichnung ②

abgebildeten Teile enthält

• Wenn Teile fehlen oder beschädigt sind, wenden Sie

sich an Ihren Händler

• Bitte diese Bedienungsanleitung sorgfältig

durchlesen und aufbewahren ③

• AchtenSiebesondersaufdieSicherheits-und

Warnhinweise; ihre Nichtbeachtung kann schwere

Verletzungen nach sich ziehen

E Sicherheitsschalter

J Aufbewahrungsschiene (Schrauben

nicht im Lieferumfang)

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begri "Elektrowerkzeug"

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

benden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberächen,wievonRohren,Heizungen,Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das

Gerät zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten oder

sich bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht,wennSiemüdesindoderunterdemEinuss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie

es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil bendet, kann zu13

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie

Haare, Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen

g) WennStaubabsaug-und-auangeinrichtungen

montiert werden können, vergewissern Sie

sich, dass diese angeschlossen sind und

richtig verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn Sie von unerfahrenen Personen

e) PegenSiedasGerätmitSorgfalt.Kontrollieren

Sie, ob bewegliche Geräteteile einwandfrei

funktionieren und nicht klemmen, ob Teile

gebrochen oder so beschädigt sind, dass die

Funktion des Gerätes beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Geräts

reparieren. Viele Unfälle haben ihre Ursache in

schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SÄBELSÄGEN ALLGEMEINES

• Machen Sie sich mit den Bedienelementen und der

richtigen Verwendung vertraut

• Der Benutzer ist für entstehende Unfälle mit Dritten oder

auftretende Gefahren für deren Eigentum verantwortlich

SICHERHEIT VON PERSONEN

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen

Sie eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• Schutzbrille und Gehörschutz tragen

• Nicht unter das Werkstück reichen (Sie können nicht

sehen, wie nahe das Sägeblatt der Hand kommt)

• Die Hände vom Bereich zwischen

Werkzeuggehäuse und Sägeblattklemme A ②

fernhalten (die Sägeblattklemme kann die Finger

• Die Hände von Schnittbereich und Sägeblatt

fernhalten;diezweiteHandamTrommelgriB②

lassen (wenn beide Hände die Säge halten, können sie

nicht vom Sägeblatt geschnitten werden)

• Das zu schneidende Werkstück niemals in den

Händen oder über die Beine halten (es ist wichtig,

das Werkstück richtig abzustützen, um Exposition des

Körpers, Verklemmen des Sägeblatts oder Verlust der

Kontrolle zu minimieren)

• Klemmen oder andere Vorrichtungen verwenden,

um das Werkstück zu sichern und aufzunehmen

(wenn das Werkstück in der Hand oder gegen den

Körper gehalten wird, kann man die Kontrolle verlieren)

• Beim Herausnehmen des Sägeblatts aus dem

Werkzeug Schutzhandschuhe tragen (das Sägeblatt

kann nach längerem Einsatz heiß sein)

ELEKTRISCHE SICHERHEIT

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt (mit 230V oder 240V

beschriftete Werkzeuge können auch an 220V betrieben

• Das Kabel regelmäßig kontrollieren und ein

beschädigtes Kabel von einem anerkannten

Elektrofachmann ersetzen lassen

• Nur ein Verlängerungskabel benutzen, das für die

Anwendung im Freien vorgesehen und mit wasserfesten

Steckern und Kupplungen versehen ist14

• Das Verlängerungskabel regelmäßig inspizieren und

bei Beschädigung austauschen (unzulängliche Kabel

können gefährlich sein)

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Bei der Verwendung des Werkzeugs in feuchten

Umgebungen einen Fehlerstrom- (FI) Schutzschalter mit

einem Auslösestrom von max. 30 mA verwenden

• Dort, wo das Schneidwerkzeug beim

Arbeiten versteckte Kabel oder sein eigenes

Anschlusskabel berühren könnte, das Werkzeug an

denisoliertenGriächenhalten (Kontakt mit einem

spannungführenden Leiter macht auch ungeschützte

Metallteile des Werkzeuges spannungführend und

versetzt dem Bediener einen Stromschlag)

• Verwenden Sie geeignete Suchgeräte,

um verborgene Versorgungsleitungen

aufzuspüren, oder ziehen Sie die örtliche

Versorgungsgesellschaft hinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem

Schlag führen; Beschädigung einer Gasleitung kann

zur Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

• Nicht auf das (Verlängerungs-) Kabel treten, darüber

fahren, es knicken oder daran ziehen

• Das (Verlängerungs-) Kabel vor Hitze, Öl und scharfen

• Werkzeug immer ausschalten und Stecker aus

der Netzsteckdose ziehen, wenn das Netz- oder

Verlängerungskabel durchtrennt oder beschädigt wird

oder sich verfangen hat (das Kabel nicht anfassen,

bevor der Stecker gezogen wurde)

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Kein stumpfes oder beschädigtes Sägeblatt

benutzen (gebogene Blätter können leicht brechen und

Rückprall verursachen)

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Sicherstellen, dass die Sägeblattklemme A ②

festsitzt, bevor ein Schnitt vorgenommen wird (eine

lose Klemme kann dazu führen, dass das Werkzeug

oder das Sägeblatt durchrutscht, so dass man die

• Das Werkzeug nur bei ausreichendem Tageslicht oder

mit entsprechender künstlicher Beleuchtung verwenden

WÄHREND DER ANWENDUNG

• Lassen Sie sich nicht ablenken und konzentrieren Sie

sich stets auf das, was Sie tun

• Immer darauf achten, dass die Lüftungsschlitze frei von

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Sobald Sie sich von Ihrem Werkzeug entfernen,

sollte dieses ausgeschaltet werden und sollten die

sich bewegenden Teile vollkommen zum Stillstand

• Stets den Stecker aus der Netzsteckdose ziehen

- wenn das Werkzeug unbeaufsichtigt ist

- vor dem Entfernen von festsitzendem Material

- vor dem Inspizieren und Reinigen des Werkzeugs

oder vor Arbeiten an dem Werkzeug

- nach dem Anschlagen an einen Gegenstand

- wenn das Werkzeug beginnt ungewöhnlich zu

• Das Werkzeug drinnen an trockener und abgesperrter

Stelle, für Kinder unzugänglich, lagern

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG

③ Die Bedienungsanleitung vor dem Gebrauch lesen

④ Das Werkzeug niemals dem Regen aussetzen

⑤ Doppelte Isolierung (kein Erdleiter erforderlich)

⑥ Das Werkzeug nicht in den Hausmüll werfen

• Montieren des Sägeblatts ⑦

! Netzstecker ziehen

- die Sägeblattklemme A in die von dem Pfeil C auf der

Säge angezeigte Richtung drücken und dort festhalten

- das Sägeblatt vollständig einführen (mit den Zähnen

- die Sägeblattklemme A loslassen

- das Sägeblatt hineindrücken und herausziehen, um zu

prüfen, ob es korrekt arretiert ist

• Entfernen des Sägeblatts ⑦

- die Sägeblattklemme A in die von dem Pfeil C auf der

Säge angezeigte Richtung drücken und dort festhalten

- das Sägeblatt herausziehen

- die Sägeblattklemme A loslassen

- Schlaufe des Verlängerungskabels gemäß Abbildung

in den Kabelhalter D haken

- festziehen, um das Verlängerungskabel sicher zu

• Ein-/Aus-Schalten ⑨

- zum Einschalten des Werkzeugs erst den

Sicherheitsschalter E ② drücken und anschließend

den Auslöseschalter F ② betätigen

- das Werkzeug durch Lösen von Auslöseschalter F

• Bedienung des Werkzeuges

- Netzstecker an der Steckdose anschließen

- sicherstellen, dass sich das Kabel hinter dem

Werkzeug, also nicht in der Nähe des Sägeblatts,

bendet und so positioniert ist, dass es sich beim

Sägen nicht in Zweigen oder ähnlichem verfangen

- das Werkzeug einschalten

! das Werkzeug sollte mit voller Geschwindigkeit

laufen, bevor das Sägeblatt in das Werkstück

- das sich bewegende Sägeblatt immer nach unten

gerichtet in das Werkstück einführen

- die Fußplatte G ② fest gegen das Werkstück halten,

damit Gegenkräfte und Schwingungen minimiert

! Werkzeug beim Arbeiten immer am grauen

Gribereichfassen⑩

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten15

- Lüftungsschlitze H ② unbedeckt halten

! sicherstellen, dass das Sägeblatt über den

gesamten Hub über das Werkstück hinaus

- das Werkstück/den Holzklotz so befestigen, dass die

Stirnseiten am Schnitt nicht gegeneinander drücken,

wodurch das Sägeblatt eingeklemmt oder blockiert

- kürzere Holzstücke vor dem Sägen einrichten und

! beim Sägen von unter Spannung stehendem Holz

besteht ein Verletzungsrisiko; seien Sie vorsichtig

• Die entsprechenden Sägeblätter verwenden ⑫

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze H ②)

! Netzstecker vor dem Säubern ziehen

- das Werkzeug drinnen an trockener und abgesperrter

Stelle, für Kinder unzugänglich, lagern

- Aufbewahrungsschiene sicher mit 4 Schrauben (nicht

mitgeliefert) horizontal an der Wand befestigen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges nden Sie unter

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ⑥ erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL GERÄUSCH/VIBRATION

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 87 dB(A) und der

Schalleistungspegel 98 dB(A) (Standardabweichung:

3 dB), und die Vibration  (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

 beim Sägen von Holzbalken 9,5 m/s²

 beim Sägen von Spanplatten 9,1 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und

des Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

2) ELEKTRISCHE VEILIGHEID

ELEKTRISCHE VEILIGHEID

apertado antes de efectuar um corte (um gancho
