iCMPFM2T03 - Fäste för platt skärm Chief - Gratis bruksanvisning och manual

Märke	Chief
Modell	iCMPFM2T03
Produkttyp	Väggfäste för platt skärm
Maximal belastning	56,7 kg (125 lb)
Material	Stål
Modellkompatibilitet	iCMPFM2 (fast) och iCMPTM2 (lutning)
Monteringstyp	På trästolpe eller betongvägg
Minsta avstånd mellan väggfästen	304,8 mm
Borrdiameter för trä	5,5 mm
Borrdiameter för betong	10 mm
Medföljande fästelement	Bultar, brickor, pluggar
Lutningsfunktion	Ja (endast modell iCMPTM2)
Horisontell justering	Glidskenor
Erforderlig bärförmåga	5 gånger den totala lasten
Säkerhet	Undvik el och gasledningar vid installation
Underhåll	Rengör med fuktig trasa
Användning	Inomhus
Omplacering av fästen	Möjligt för att anpassa knapparnas placering

Vanliga frågor - iCMPFM2T03 Chief

Vad är den maximala vikt som fästet kan bära?

Fästet iCMPFM2T03 klarar en maximal vikt på 56,7 kg (125 lb) för hela TV:n och monterade tillbehör.

Kan jag installera detta fäste på en gipsvägg?

Nej, fästet är utformat för att monteras direkt på en trästolpe eller betongvägg. Maximal gipstjocklek är 16 mm, men fästet måste fästas i en bärande stolpe.

Hur installerar man fästet på en betongvägg?

För installation på betong, borra styrhål på 10 mm på markerade platser, sätt i medföljande pluggar (J1) med en hammare, fäst sedan fästet med bultarna (J3) och brickorna (J2). Se till att väggen kan bära 5 gånger totalvikten.

Kan monteringsfästena bytas plats?

Ja, vid behov kan höger och vänster gränssnittsfästen bytas plats för att placera lutningsknapparna på insidan av fästet. Följ stegen för omplacering i manualen.

Hur lutar man skärmen med modell iCMPTM2?

För modellen med lutning, lossa knappen på gränssnittsfästet, ställ in önskad lutning och dra åt knappen igen. Se till att skärmen är ordentligt låst efter justering.

Vad är det minsta avståndet mellan väggfästena?

Det horisontella minsta avståndet mellan väggfästena är 304,8 mm. Installera inte fästena närmare än så.

Vilka verktyg behövs för installationen?

Du behöver ett vattenpass, en borrmaskin, borr 5,5 mm (trä) eller 10 mm (betong), en hammare (för betongpluggar), lämpliga nycklar för bultarna och eventuellt en skruvmejsel.

Vad gör jag om de medföljande skruvarna inte passar min TV?

Välj skruvar av rätt storlek från fästpåsen (H). Om distansringar behövs, använd längre skruvar med samma diameter. Skruvarna ska gängas lätt och helt in i TV:ns monteringshål.

Är fästet kompatibelt med alla platta skärmar?

Fästet är utformat för platta skärmar som är kompatibla med modellerna iCMPFM2 och iCMPTM2. Kontrollera att din TV uppfyller maximal belastning på 56,7 kg och att fästena kan monteras ordentligt på baksidan av skärmen.

Hur rengör man väggfästet?

Använd en fuktig trasa för att rengöra fästet. Använd inte slipande eller kemiska produkter som kan skada ytbehandlingen.

BRUKSANVISNING iCMPFM2T03 Chief

VARNING: Om du ite laser, itre forstar ordreigtig eriter itre foljer alla anvisninger kan det leda til alvarng personskada, skada pa utrustring eriler upphavande av fabriksgaranti. Det ar installatren ans varnt at se til att alia komponenter ar hopsata ordreigtig och monteras enigt med5iande anvisninger.

VARNING: Underländenet att skerstätta til räckig strukturell styka for denna component kan leda till allvarig personskada erller skada pütrucht. Det ar installatres ansvar at se till att den struktur som denna component monteras pa kan uppbara fem gänger den kombinerade vilden av allustrucht. Forsktri kstructur efter behov innan du monterar componenten. Väggen till viken uphangninger skall monteras ska ha en kalimur med en tjockiek pa maximal 1.6 cm (5/8').

VARNING: Om viktkapacitaten overstiges kan delta lada till allvarlig personskada ell er skada a ustrustning. Det ar installatorenns ansvar att se till att den kombnerade vikten av alla componenter som ingar icCMPFM2/ICMPTM2 inte overstiger 56.7 kg.

TAPKEAT VABOTIKSET

iCMPFM2 och iCMPTM2 har formgetts for att monteras direkt pa antingen en vagg med trareglar ellertbegvagg. iCLPFM2 har orroliga fsten som haller TV:n i uppratt lage. iCMPTM2 har fsten som gor att TV:n kan lutas.

VARNING: FELAKTIG MONTERING KAN ORSAKA ATT
STÄLLNINGEN FALLER NER VILKET KAN LEDA TILL
ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ
UTRUSTNINGEN! Det ar installatörens ansvar att se till att
det underlag)där fästet monteras klarar av att bara fem
gänger vikten for iCMPFM2 aller iCMPTM2 -enheten. Vikte
for hela utrustingen fär inte overstiga 56,7 kg.

OBS: Fortsatt till antingen avsnittet Installation pa vagg med traregel (2a) eller avsnittet Installation pa belongvagg (2b).

2a

Installation pa vagg med traregel

1. Fastställ bildskärmensmitt och var den skall placeras pa väggen.
2. Lokalisera den narmaste regeln till vänster och höger om den valda platsen.

OBS: Om skarmens yta ligger over en regel, anvand den regeln och regeln till vänster eller höger om den.

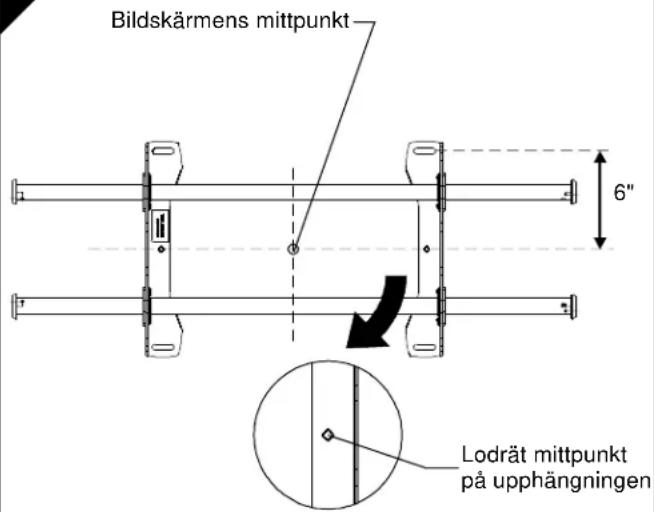

1. Ställ ställingens diamantformade hal i linje med bildskärmens mitt for att faststalla den lodrata mittpunkten.
2. Mät upp ungefar 15 cm (6")—from mittpunkten für att markera de övre spärens plats.

2a

1. Använd att vattenpass och markera väggen på varje regel for att fasta ställningen genom de övre sparen.

VARNING: FARA FOR ELEKTRISK STÖT!
BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER
KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG
KROPPSSKADA! Se ALLTID till att inga elsladdar och
kablar finns i området bakom fästytan innan borrning eller
installation av fästanordningar.

VARNING: FARA FOR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsr erler övriga rörledninger finns i området bakom fästytan innan borrning eller installation av fästanordninger.

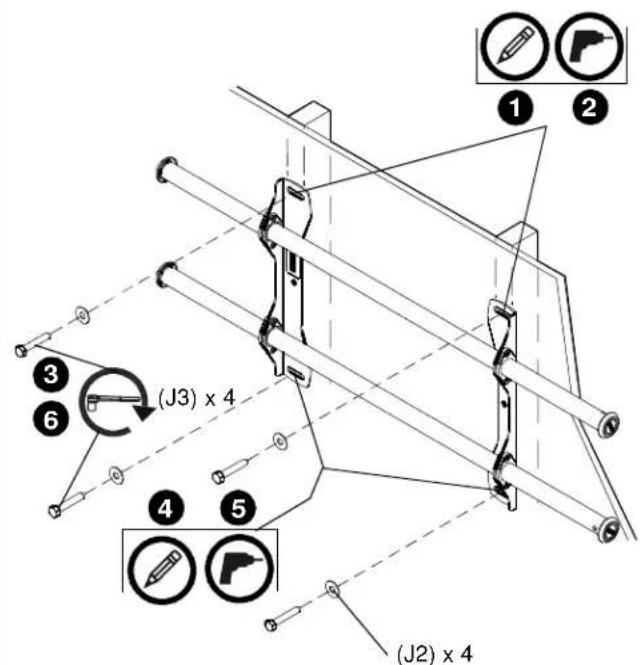

1. Borra ett 5,5 mm hal (7/32") i varje regel.
2. Anvand tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") (J2) für att fästa den övre delen av upphängningen på vöggen.
3. Markera faspunkterna for de undre sparen och se till att faspunkterna sitter pa reglarna.
4. Borra 5,5 mm hal (7/32") vid markeringar for lagre fashhal.
5. Anvand tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") for att fasta upphängningen på viggen genom de undre fästhalen.
6. Skjut skenorna till den ungefähriga mittpunkten pa bildskarmens plats.

2b

Installation pa betongvagg

1. Fastställ bildskärmensmitt och var den skall placeras pa väggen.

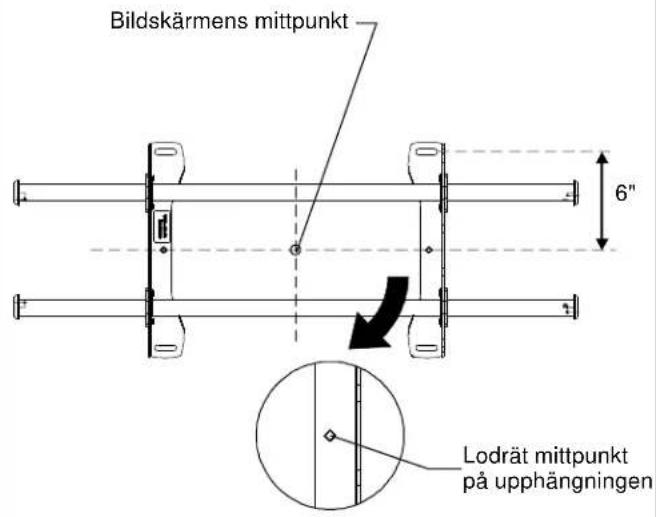

2. Placera ställingens diamantformade hal i linje med bildskarmens mitt for att faststalla den lodrata mittpunkten
3. Mät upp ungefär 15 cm (6") frän mittpunkten für att marker de övre spärens plats.

SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VAGGFASTENA AR 30 cm (12"). Placera inte faspenta narmare varandra an 30 cm (12").

VARNING: FARA FÖRE ELEKTRISK STÖT! BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga elsladdar och kablar finns i området bakom fästytan innan borrning ell installation av fästanordningar.

VARNING: FARA FÜR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsrör erller övriga rörledninger finns i området bakom fästytan innan borrning eller installation av fästanordninger.

2b 37 T(J1) x 4 15 26 x4

1. Använd att vattenpass och markera vöggen genom de två övre spären. 2. Borra att 10mm styrhål (25/64") vid varje markering. 3. Montera en förankring (J1) i varje styrhål med hjälp av en hammare. 4. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") (J2) for att fästa den övre delen av upphängningen till förankringarna i vöggen. 5. Markera fästpunkterna for de andere spären. 6. Borra att 10mm höl (25/64") vid varje markering for de andere fästhålen. 7. Montera en förankring (J1) i varje styrhål med hjälp av en hammare. 8. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") for att fästa upphängningen på vöggen genom de andere fästhålen. 9. Skjut skenorna till den ungefähriga mittpunktten på bildskärmens plats.

3

Montera gränssnittsfästena till TV:n 1. Ställ fästets mittpunkt i linje med bildskärmens mittpunkt. OBS: Det diamantformade hålet i fästet motsvarar ställningens mittpunkt. VARNING: FELAKTIG MONTERING KAN ORSAKA ATT SKÄRMEN FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÁ UTRUSTNING! Om du använder skruvar med fel dimension kan skärmen skadas. Med rätt storlek på skruvarna kan de lätt och fullständigt att gängas in i skärmens fästhål. Om distansbricka kravs, se till att använda langre skruvar av samma diameter. 2. Välj rätt skruvar, distansbrickor (vid behov) och universalbrickor frán pásen (H) och fäst fästena till bildskärmens baksida.

4

Växla gränssnittsfästen (Valfritt)

Det finns flera alternativ om en installation kraver en justering av gransnittsfastenas plats.

1. Väggfastena kan justeras sida vid sida på faspunkten.

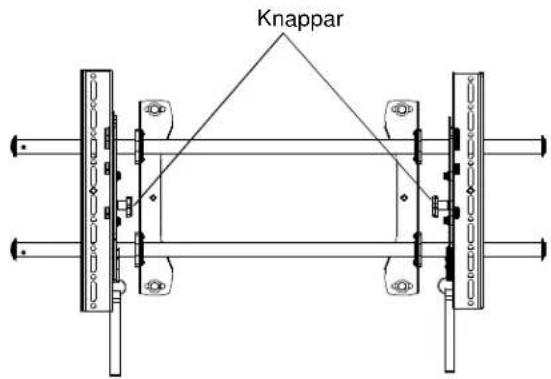

2. Platsen for vänster och höger gränsnittsfästen kan växlas, med knapparna på iCMPTM2 gränsnittsfästen vända mot ställningens insida.
3. Knapparna for lutning av gransnittsfastena kan vid behov vaxlas sa att gransnittsfastena kan andras.

a. Ta bort skarmen fran upphängningen.
b. Ta bort gransnittsfastena fran skarmen.
c. Hall hoger gransnittsfaste horisontalt i ett fast grepp sa att distansbrickorna inte kan rora sig.
d. Ta bort knappen, brickan och skruven.
e. Satt tillbaka knappen, brickan och skruven i motsatt ordning, med knappen pa insidan av fcastet.
f. Växla höger gransnittsfaste till vänster sida pa vaggfastet.
g. Uprepa stegen 3c till 3f med vandergransnittsfaste.

Luta gransnittsfastena (endast iCMPTM2)

Fästena kan lutas genom att lossa knappen på fästena, luta till önskat lage och dra at knappen på fästena.

5

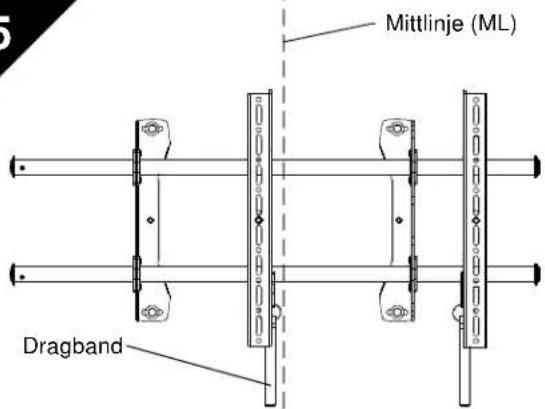

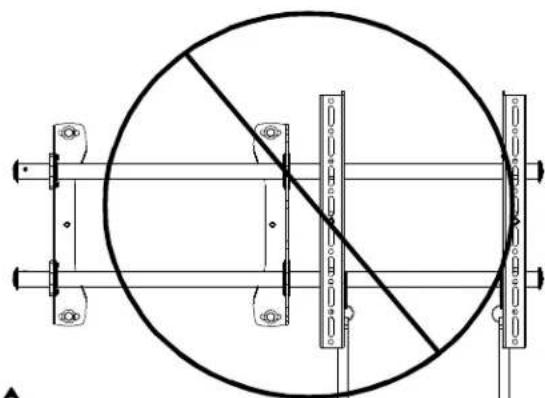

Placera ALDRIG de bada gransnittsfastena pa en sida av vaggfastets mittlinje (ML).

De bada gransnittsfastena far ALDRIG placeras pa en sida av vaggastena!

Fasta bildskärmen till vaggfastet

1. Justera Velcro®-bandet (vid behov) sa det inte sticker fram under bildskärmen.

OBS: De bada gransnittsfastena far INTE placeras pa sama sida av vaggfastet.

OBS: Placera ALDRIG de bada gransnittsfastena pa en sida av vaggfastets mittlinje!

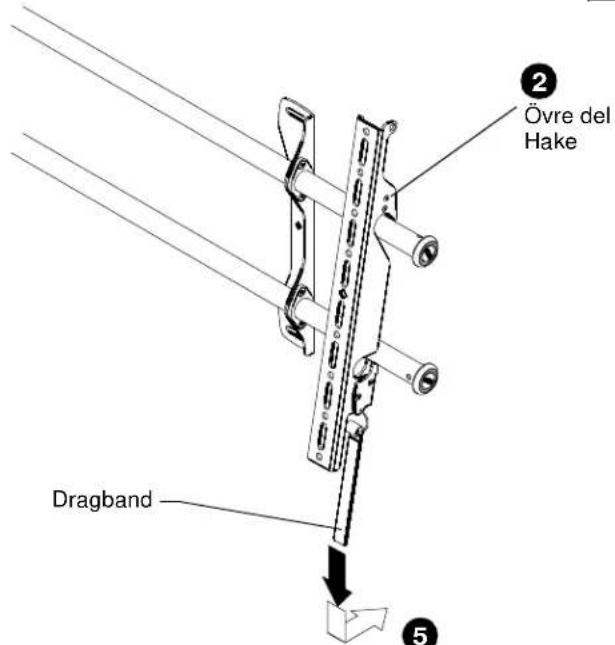

1. Hang gransnittsfasstenas övre hake på uphangningens oversta stang.

OBS: Skärmen installeras i början i "kickstand-laget" for en latt tillgang till kablarna.

1. Skjut bildskärmen och stängerna till onskat tittarlige.

2. Placera kablarna mellan väggen och stängerna.

SE UPP: KLÄMPUNKTER! Häll händer, fingrar och kablar borta frän klämpunkternas område.

1. Dra dragbanden nedat och svang inat mot väggen for att spärra gränssnittsfastena till den undre stangen och lasa bildskarmens nedre del till ställningen.

(För tydligehetens skull visas inte själva skärmen)
