GEBRUIKSAANWIJZING iCMPFM2T03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aanacht op de mogelijkheid van ernstig of dodelijk teitel als u de instructies Niet opolgit.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstellbare beschadiging van de apparatur als u de betreffende instructeurs Niet opvoigt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig personoolik hetsel, beschadiging van de apparaturuen het verrallen van de fabrieksarkarantige. Degene die het product inslaetei is ervoir verantwoerdelijk dat alle onderdeien aan het hand van de meegeleerde handleiding op de juiste wije worden samengebouden gemonterd.

WAARSCHUWING: Als u voor deze component
onvdoende constructesterke beschikbaar steit, riskeert u ermingst persoonlijk teelst of beschadigend van de apparatuur! Degene die de structuur monteert waaraan deze component is bevestigdt, is ervoor verantwoordelijk dat deze minimaal vij maal het gezamenlijke gewicht van alle apparatuur kan dragen. Zonodig dient u de structuur voord de montage van de component te versterken. De ditke van de gipplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1.6 om zijn.

WAARSCHUWING: Overschrjdng van het draagvermogen kan de ooza aak zijn van ernstig persoonlijk telet aan beschadiging van de aparaturuF Degene die het product

1

INSTALLATIE De iCMPFM2 en iCMPTM2 zijn ontworpen voor directe montage op een muur met houten constructie of een betonnen muur. De iCMPFM2 beschicht over vaste beugels die de tvrechtop houden. De iCMPTM2 beschicht over beugels zodat de tv gekanteld kan worden. WAARSCHUWING! INCORRECTE INSTALLATIE KAN ERTOE LEIDEN DAT DE MONTAGEPLAAT NAAR BENEDEN VALT, WAT KAN RESULTTEREN IN ERNSTIGE VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Het is de verantwoordelijkheid van de installeur omervoort te zorgen dat de constructie waaraan deze installment worden bevestigd vrij haal het gewicht van de iCMPFM2 of de iCMPTM2 kan ondersteunen en dat het totaal van de bevestigde apparatuur Niet zwaardein is dan 56,7 kg. De muurmontageplaat monteren 1. Plaats beiden muursteunen (F) op de grond. 2. Schuif rails (A) over de muursteunen. 3. Draai de einddopen (G) op het eind van elke rail. OPMERKING: Ga verder maar de sectie Installatie op een muur met houtconstructie (2a) of maar Installatie op een betonnen muur (2b).

2a

Installatie op een muur met houten balkenconstructie 4. Bepaal het midden van het tv-schem en waar dit op de muur moet komen. 5. Zoek de dichtstbijzijnde houten stijl links en rechts van dit punt. OPMERKING: Als het schermgebied over een stijl valt, gebruik dan de stijl links of rechts waarvan. 6. Lijn de ruit op de montageplaat uit met het midden van de schermmarkering om het verticale middelpunt te bepalen. 7. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

2a

1. Gebruik een waterpas om de muur op elke stijl te markeren en de montageplaat door de bovenste sleuven te monteren.

WAARSCHUWING! WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebiedchter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR ONTPOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASPIJPN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTID of het gebied acheer het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

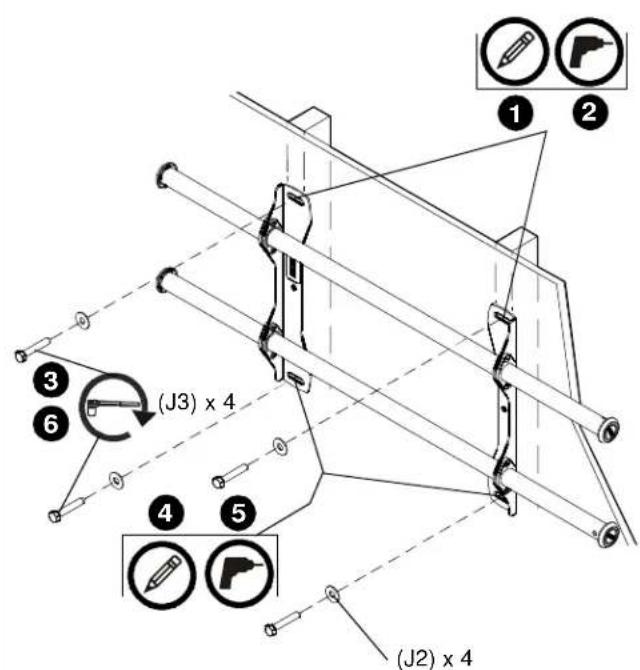

1. Boor een geleidegat van 5,5 mm in elke stijl.
2. Gebruik twee bouten van 8 x 65 (J3) en twee 8 mm ringetjes (J2) om de bovenkant van de montageplaat op de muur te monteren.
3. Markeer de bevestigingspunten voor de onderste montagesleuven en controllerer dat de bevestigingspunten zich op de stijlen bevinden.
4. Boor geleidegaten van 5,5 mm op de markeringen voor de onderste montagegaten.
5. Gebruik twee boute van 8 × 65 (J3) en twee 8 ~mm ringetjes (J2) om de onderkant van de montageplaat op de muur te monteren.
6. Schuif de rails bij benadering tot het midden van deschermlocatie.

2b

Installatie op een betonnen muur

1. Bepaal het midden van het tv-schem en waar dit op de muur moetkommen.

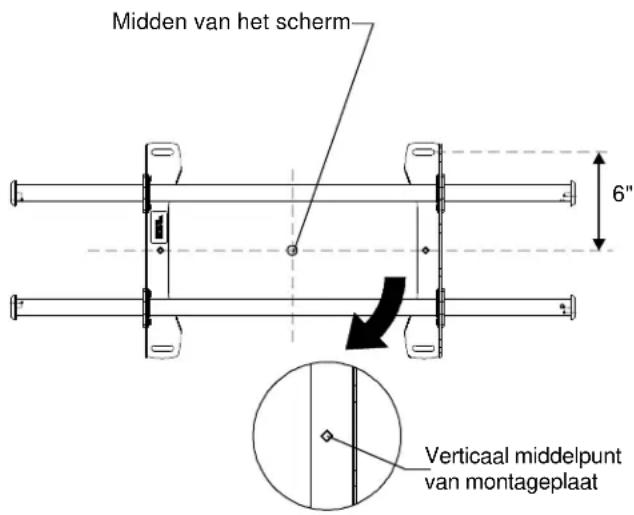

2. Lijn de ruiten op de montageplaat uit met het midden van de schermarkering om het verticale middelpunt te bepalen.
3. Meet 15 cm vanaf het middelpunt om de locatie van de bovenste montagesleuven te markeren.

OPGEPAST: DE MINIMALE HORIZONTALAE AFSTAND TUSSEN DE MUURBEUGELS IS 30,5 CM. Plaats muurbeugels met een tussenruimte van tenminste 30,5 cm.

WAARSCHUWING! WAARSCHUWING VOOR
ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF
DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE
DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN
GEVOLGE HEBBEN! Controller ALTijd of het gebied
achter het montagevlak vrij is van elektrische bedrading en
snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING! WAARSCHUWING VOOR
ONTPLOFFINGEN EN BRAND! HET DOORSNIJDEN OF
DOORBOREN VAN GASPIJPEN KAN DE DOOD OF
ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE
HEBBEN! Controleer ALTIJD of het gebied acheter het
montagevlak vrij is van gas-, water-, afval- of andere
leidingen voordat u snijdt, boort of een bevestiging monteert.

4

De interfacebeugels verwisselen (optioneel)

Als een installmentiesituatie hetoodzakelijkmaakt om deplaats van de beugels aan te passen, dan kan dat op verschillende manieren.

1. De muurbeugels können naast elkaar worden aangepast op het bevestigingspunt.
2. Het is möglichk om deplaats van de linker en rechter beugel om te wisselen, waar bij de knoppen op de iCMPTM2-beugels maar binnen wijzen.
3. Eventueel kurz u de kantelknoppen verwisselen zodat u de beugels kurz omkeren.

a. Verwijder het scherm van de montageplaat.
b. Verwijder de interfacebeugels van het scherm.
c. Houd de rechter interfacebeugel horizontaal en houd hem stevig vast zodat de afstandbussen nicht verschuiven.

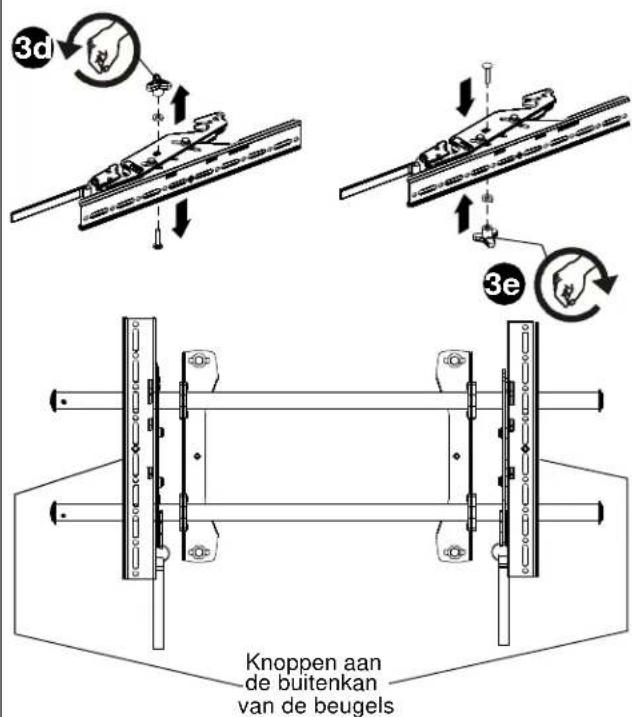

d. Verwijder knop, ringetje en schroef.
e. Herplaats knop, ringetje en schroef in de omgekeerde volgorde met de knop aan de binnenkant van de beugel.
f. Plaats de rechter interfacebeugel links op de montageplaat.
g. Herhaal de stappen 3c tot en met 3f voor de linker interfacebeugel.

De interfacebeugels kantelen (alleen iCMPTM2)

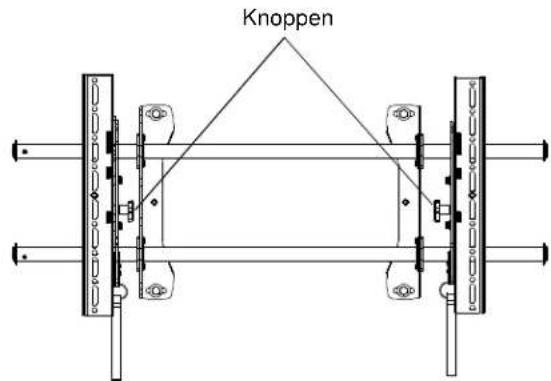

U kunt de beugels kantelen door de knop op de beugels los te draaien, het geheel in de gewenste stand teplaatsen en de knuppen wee ter vast te draaien.

5

Plaats NOOT beside beugels aan bezelfde kant van de middelijn van de muursteun!

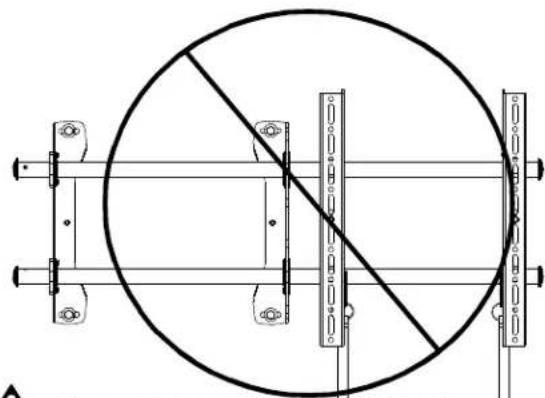

Plaats beiden interfacebeugels NOOIT aan een kan van de muurbeugels!

Het scherm op de muursteun monteren

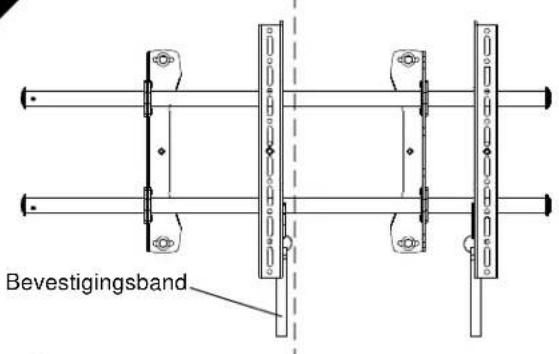

1. Schik de Velcro® bevestigingsband (indien nodig) zodate\ deze nicht onder het scherm uitkomt.
   OPMERKING: Voorkom dat beiden interfacebeugels aan bezelfde kant van de muursteun worden geplaatst.
   OPMERKING: Plaats NOOIT beiden beugels aan bezelfde kant van de middellijn van de muursteun.

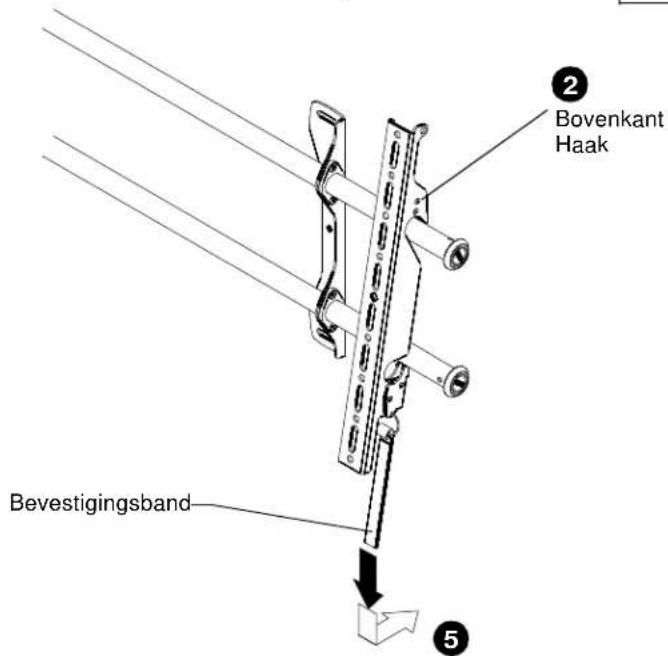

2. Hang de bovenste haak van de beugels aan de bovenste balk van de montageplaat.
   OPMERKING: Aanvankelijk worden het scherm geinstalleerd in de "kickstandmodus" zodate de snoeren goed bereikbaar�.
3. Schuif scherm en balken maar de gewenste kijkstand.
4. Plaats de snoerenussen muur en balken.
   OPGEPAST: KNELPUNTEN! Houd vingers, handen en snoeren verwijderd van knelpunten.
5. Trek de bevestigingsbanden omlaag en draai maar binnenrichting de muur waarbij de beugels op de onderste balkklikken en de onderkant van het scherm op de montageplaat vastgezet worden.

(Voor de duidelijkheid is het scherm Niet afgebeeld)
