iCMPFM2T03 - Flachbildschirmhalterung Chief - Kostenlose Bedienungsanleitung

Marke	Chief
Modell	iCMPFM2T03
Produkttyp	Wandhalterung für Flachbildschirm
Maximale Belastung	56,7 kg (125 lb)
Material	Stahl
Modellkompatibilität	iCMPFM2 (fest) und iCMPTM2 (neigbar)
Montageart	Auf Holzständer oder Betonwand
Mindestabstand zwischen Wandhalterungen	304,8 mm
Bohrerdurchmesser für Holz	5,5 mm
Bohrerdurchmesser für Beton	10 mm
Mitgelieferte Befestigungen	Holzschrauben, Unterlegscheiben, Dübel
Neigungsfunktion	Ja (nur Modell iCMPTM2)
Horizontale Anpassung	Gleitschienen
Erforderliche Tragfähigkeit	5-faches des Gesamtgewichts
Sicherheit	Bei der Installation elektrische Kabel und Gasleitungen vermeiden
Pflege	Mit einem feuchten Tuch reinigen
Verwendung	Innenbereich
Austausch der Anschlussfüße	Möglich zur Anpassung der Knopfposition

Häufig gestellte Fragen - iCMPFM2T03 Chief

Wie hoch ist die maximale Belastbarkeit der Halterung?

Die Halterung iCMPFM2T03 kann ein maximales Gewicht von 56,7 kg (125 lb) für den gesamten Fernseher und montiertes Zubehör tragen.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Nein, die Halterung ist für die direkte Montage an einem Holzständer oder einer Betonwand ausgelegt. Die maximale Dicke einer Gipskartonplatte beträgt 16 mm, aber die Halterung muss in einem tragenden Ständer befestigt werden.

Wie installiere ich die Halterung an einer Betonwand?

Bohren Sie für die Betonmontage 10 mm tiefe Führungslöcher an den markierten Stellen, setzen Sie die mitgelieferten Dübel (J1) mit einem Hammer ein, und befestigen Sie dann die Halterung mit den Holzschrauben (J3) und Unterlegscheiben (J2). Stellen Sie sicher, dass die Wand das 5-fache des Gesamtgewichts tragen kann.

Können die Befestigungsfüße ausgetauscht werden?

Ja, bei Bedarf können der rechte und linke Anschlussfuß ausgetauscht werden, um die Neigungsknöpfe im Inneren der Halterung zu platzieren. Folgen Sie den im Handbuch beschriebenen Schritten zum Austausch.

Wie neige ich den Bildschirm mit dem Modell iCMPTM2?

Lösen Sie bei der neigbaren Version den Knopf am Anschlussfuß, stellen Sie die gewünschte Neigung ein, und ziehen Sie den Knopf wieder fest. Stellen Sie sicher, dass der Bildschirm nach der Einstellung sicher verriegelt ist.

Wie groß ist der Mindestabstand zwischen den Wandhalterungsfüßen?

Der horizontale Mindestabstand zwischen den Wandhalterungsfüßen beträgt 304,8 mm. Installieren Sie die Füße nicht mit geringerem Abstand.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Wasserwaage, einen Bohrer, Bohrer mit 5,5 mm (Holz) oder 10 mm (Beton), einen Hammer (für Betondübel), passende Schlüssel für die Schrauben und eventuell einen Schraubenzieher.

Was tun, wenn die mitgelieferten Schrauben nicht zu meinem Fernseher passen?

Wählen Sie die richtige Größe aus dem Befestigungsbeutel (H). Falls Abstandsringe erforderlich sind, verwenden Sie längere Schrauben mit dem gleichen Durchmesser. Die Schrauben sollten sich leicht und vollständig in die Montagelöcher des Fernsehers eindrehen lassen.

Ist die Halterung mit allen Flachbildschirmen kompatibel?

Die Halterung ist für Flachbildschirme ausgelegt, die mit den Modellen iCMPFM2 und iCMPTM2 kompatibel sind. Überprüfen Sie, ob Ihr Fernseher die maximale Belastung von 56,7 kg nicht überschreitet und die Anschlussfüße sicher auf der Rückseite des Bildschirms befestigt werden können.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Halterung. Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG iCMPFM2T03 Chief

WICHTIGEWARN- und VORSICHTSHINWEISE!

WARNING: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren

Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nicht machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine

ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist davon verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicheren..., Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Wand, an der die Halterung befestigt wird, damit die maximale Trockenbauwandstarke von 5/8" (1,6 cm) nicht überschreiben.

WARNING: Wenn das zulässige Gewicht übersritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist damit verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCMPFM2/iCMPTM2 befestigt sind, nicht mehr als 56.7kg beträgt.

ADVERTÉNCIAS e AVISOS IMPORTANTES!

1

INSTALLATION Die iCMPFM2 und iCMPTM2 wurden für die Montage an einen Holzbalken oder eine Betonwand entwickeln. Die iCMPFM2 besteht statische Halterungen, die den Fernseher in einer aufrechten Position halten. Die iCMPTM2 besteht Halterungen, mit denen Hilfe der Fernseher geneigt werden kann. WARNING: UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DER HALTERUNG FÜRHREN UND SCHWERE PERSONENSCHEDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Installateur ist damit verantwortlich sicherzustellen, dass die Konstruktion, an der die Halterung befestigt werden soll, das Fünffache des Gewichts der iCMPFM2 oder der iCMPTM2/TRagen kann und dass sãmtliche daran angebrachten Geräte das zulässige Höchstgewicht von 125 lbs (56,7 kg) nicht überschreiben. Montieren der Wandhalterung 1. Legen Sie beide Wandanschlussplatten (F) auf den Boden. 2. Schieben Sie die Schienen (A) in die Wandanschlussplatten. 3. Schrauben Sie die Abschlusskappen (G) in das Ende bisher deiber Schieren ein. HINWEIS:fahren Sie entweder mit dem Abschnitt Montage an eine Holzbalkenwand (2a) oder mit dem Abschnitt Montage an eine Betonwand (2b) fort.

2a

Montage an eine Holzbalkenwand 1. Bestimmten Sie die Mitte des Fernsehbildschirms und die Montageposition an der Wand. 2. Suchen Sie den jeweils nachsten Holzbalken auf der linken und der rechten Seite der Montageposition. HINWEIS:Befindet sich der Bildschirmbereich über einem Balken, verwenden Sie diesen und den nachsten Balken links oder rechts davon. 3. Richten Sie die Raute auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen. 4. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschitze zu markieren.

2a

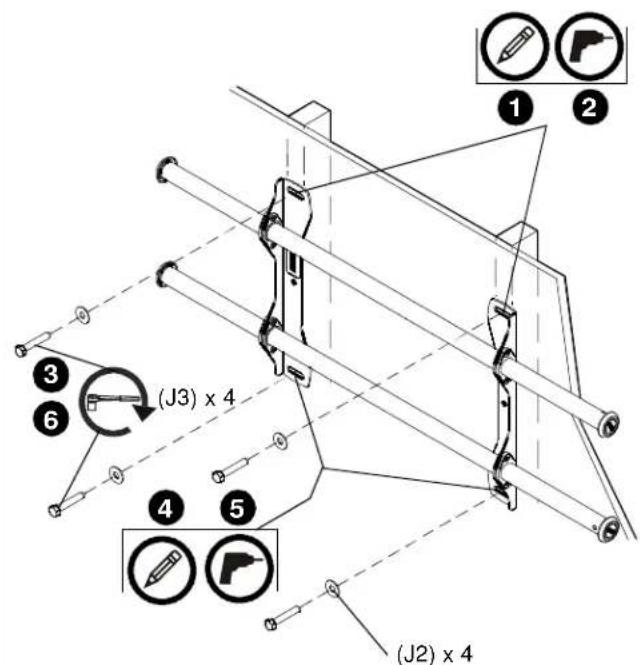

1. Markieren Sie die Mauer mithilfe einer Wasserwaage an jedem Balken, um die Halterung an den oberen Installationsschlitzen zu befestigen.

WARNING: ELEKTROSCHOCKGEFAHR!
DAS ZERSCHNEIDEN ODER ANBOHREN VON
ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM
TOD FÜRHEN ODER SCHWERE PERSONENSCHÄDEN
VERURSACHEN! Stellen Sie IMMER sicher, dass sich in
dem betroffenen Bereich hinter der Befestigungsfläche keine
elektrischen Leitungen und Kabel befinden, bevor Sie
bohren oder Schrauben anbringen.

WARNING: EXPLOSIONS- UND BRANDGEFAHR!
DAS BESCHÄDIGEN ODER ANBOHREN VON
GASLEITUNGEN KANN ZUM TOD Führen ODER
SCHWERE PERSONENSCHÄDEN VERURSACHEN!
Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine Gas-, Wasser-, Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

1. Bohren Sie eine 7/32" (5,5 mm) große Vorbohrung in jeder Balken.
2. Verwenden Sie zwei 5 / 16 × 2 - 1 / 2 groBe Ankerschrauben (J3) und zwei 5 / 16 flache Unterlegscheiben (J2) zum Befestigen der Oberseite der Halterung an der Wand.
3. Markieren Sie die Befestigungsstellen für die unteren Installationsschlitze, und stellen Sie safer, dass sich die Befestigungsstellen auf den Balken befinden.
4. Bohren Sie 7/32" (5,5 mm) große Vorbohrungen an den Markierungen für die unteren Installationschitze.
5. Verwenden Sie zwei 5 / 16 × 2 - 1 / 2 "große Ankerschrauben (J3) und zwei 5 / 16 flache Unterlegscheiben (J2) zum Befestigen der Halterung an den unteren Installationsschlitten.
6. Schieber Ben Sie die Schieren zur ungebahren Mitte der Bildschirmposition.

2b

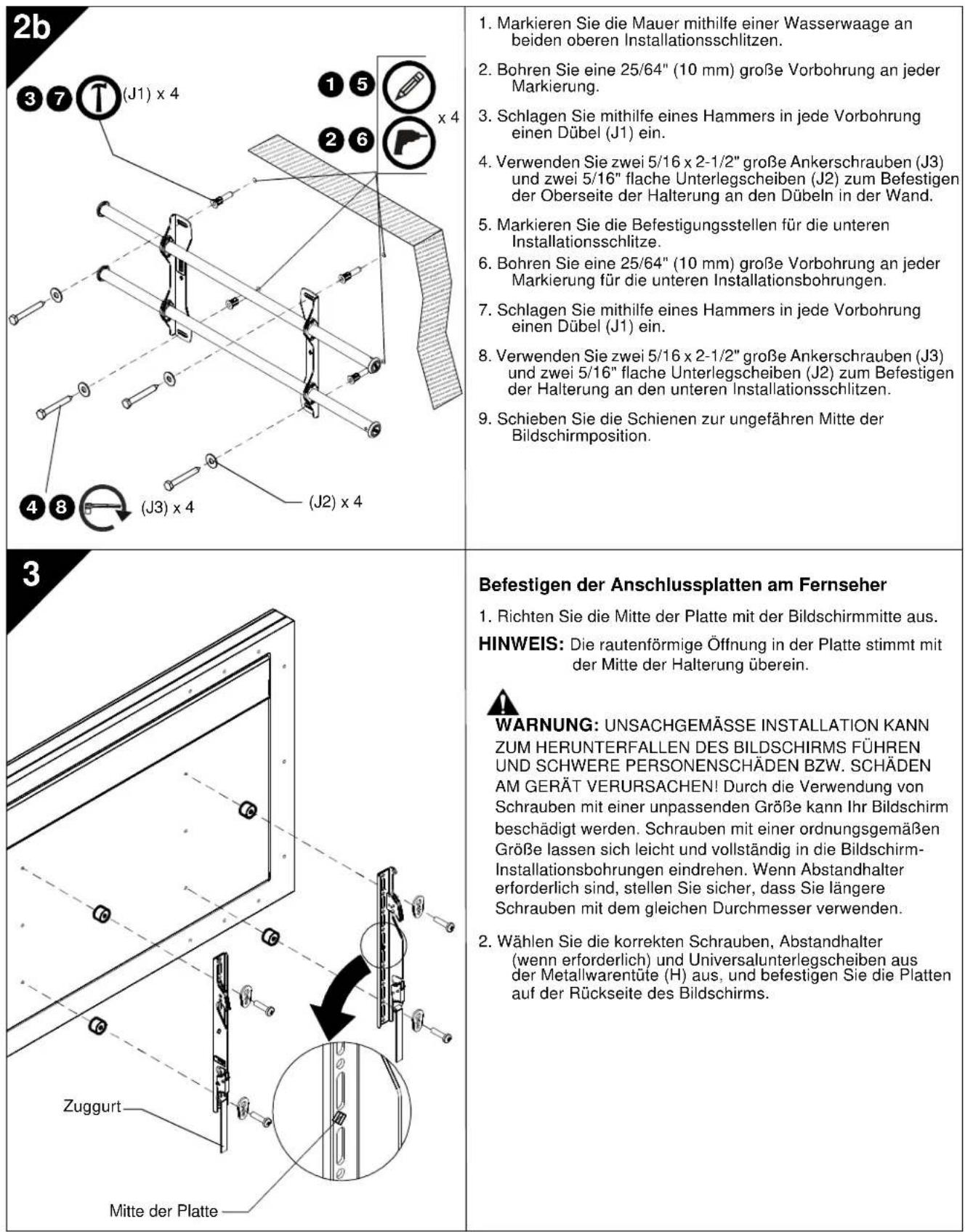

Montage an eine Betonwand

1. Bestimmen Sie die Mitte des Fernsehbildschirms und die Montageposition an der Wand.

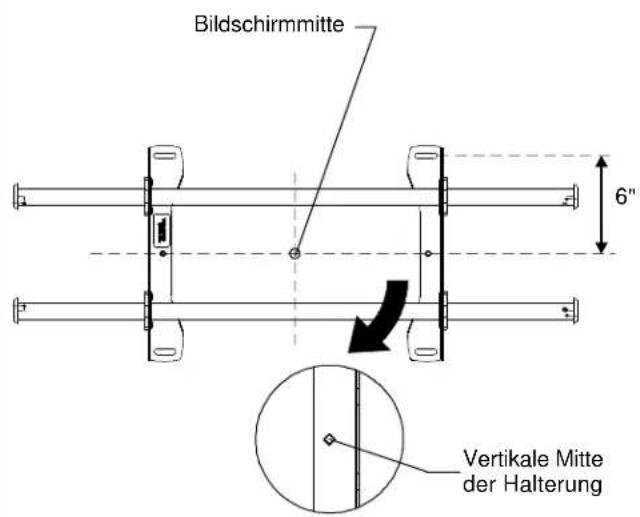

2. Richten Sie die Rauten auf der Halterung mit der Mitte der Bildschirmmarkierung aus, um die vertikale Mitte zu bestimmen.
3. Messen Sie 6" (15,24 cm) vom Mittelpunkt ab, um die Position der oberen Installationsschlitze zu markieren.

ACHTUNG: DER HORIZONTALE MINDESTABSTAND ZWISCHEN DEN WANDANSCHLUSSPLATTEN BETRAGT 12" (30,48 cm). Befestigen Sie die Wandanschlussplatten nicht weniger als 12" (30,48 cm) voneinander entfernt.

ARNUNG: ELEKTROSCHOCKGEFAHR!

DAS ZERSCHNEIDEN ODER ANBOHREN VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUM TOD Führren ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohrer oder Schrauben anbringen.

ARNUNG: EXPLOSIONS- UND BRANDGEFAHR!

DAS BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGEN KANN ZUM TOD FÜRHEN ODER SCHWERE PERSONENSCHEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem betroffenen Bereich hinter der Befestigungsfläche keine Gas-, Wasser-, Abwasser- oder anderen Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

4

Austauschen der Anschlussplatten (Optional)

Wenn eine Installationssituation eine Anpassung der Position der Anschlussplatten erforderlich macht, gibt es verschiedene Optionen.

1. Die Wandanschlussplatten können am Befestigungspunkt seitlich angepasst werden.

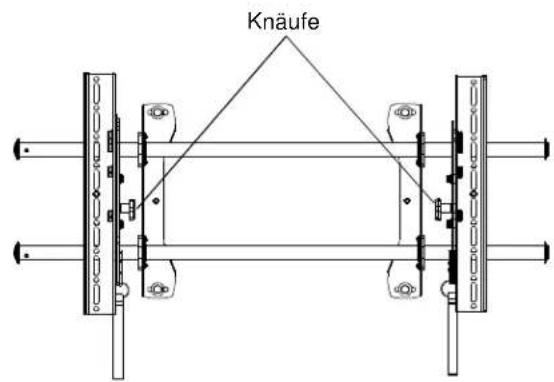

2. Die Position der linken und rechten Anschlussplatte kann vertauscht werden, sodass der Knauf an den iCMPTM2-Anschlussplatten zur Innenseite der Halterung zeigt.

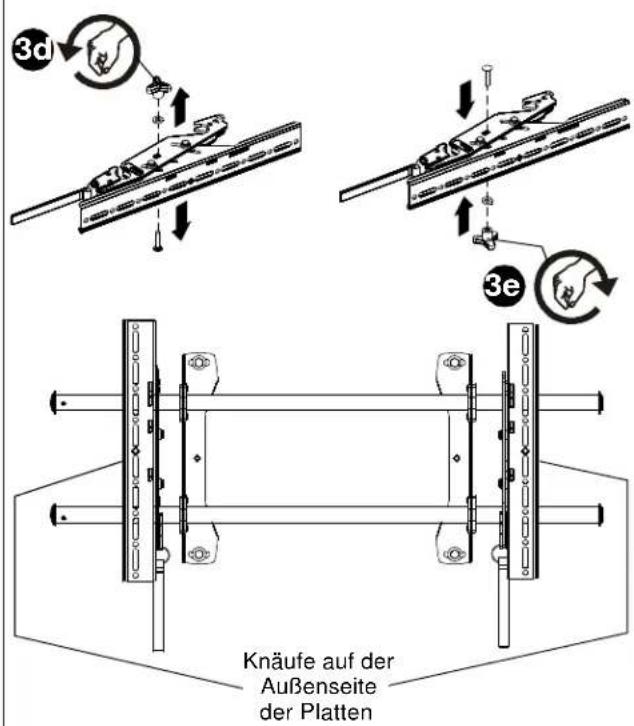

3. Bei Bedarf konnen die neigbaren Anschlussplattenknäufe vertauscht werden, sodass die Anschlussplatten umgekehrt werden.

a. Entfernen Sie den Bildschirm aus der Halterung.
b. Entfernen Sie die Anschlussplatten vom Bildschirm.
c. Halten Sie die rechte Anschlussplatte waagerecht und fixieren Sie sie, sodass sich die Abstandhalter nicht bewegen.
d. Entfernen Sie den Knauf, die Unterlegscheibe und die Schraube.
e. Setzen Sie den Knauf, die Unterlegscheibe und die Schraube in umgekehrter Reihenfolge wieder ein, sodassich der Knauf auf der Innenseite der Platte befindet.
f. Bringen Sie die rechte Anschlussplatte auf der linken Seite der Wandhalterung an.
g. Wiederholen Sie die Schritte 3c bis 3f mit der linken Anschlussplatte.

Kippen der Anschlussplatten (nur ICMTM2)

Die Platten können durch Lockern des Knaufs an den Platten in die gewünschte Position gekippt werden. Ziehen Sie den Knauf an den Platten anschließend wieder fest.

5
A

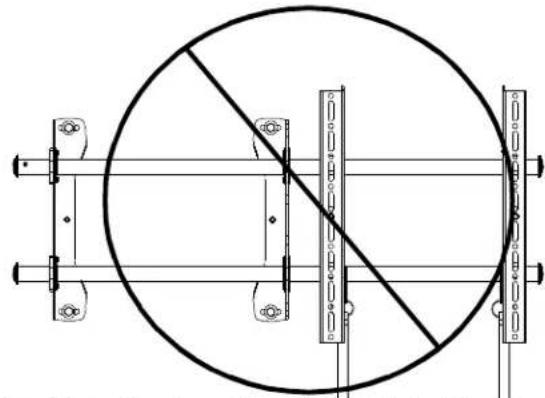

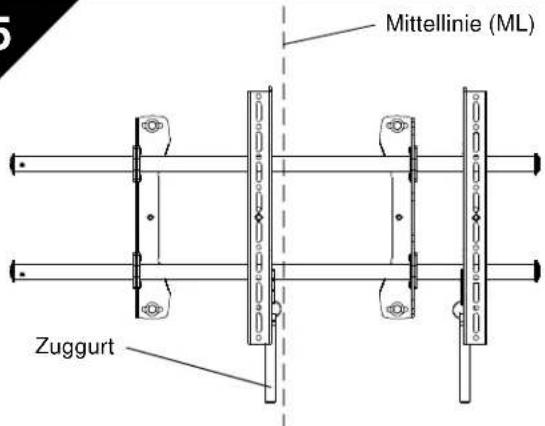

Positionieren Sie NIEMALS beide Anschlussplatten auf einer Seite der Mittellinie (ML) der Wandhalterung!

A

Die beiden Anschlussplatten dürfen Niemals zusammen auf einer Seite der Wandanschlussplatten positioniert sein!

Befestigen des Bildschirms an der Wandhalterung

1. Stellen Sie den Velcro®-Klettverschluss (wenn erforderlich) so ein, dass er nicht über die Bildschirmunterkante hinaus gehen.

HINWEIS: Befestigen Sie NICHT beiden Anschlussplatten auf derselben Seite der Wandanschlussplatte.

HINWEIS: Positionieren Sie NIEMALS beiden Anschlussplatten auf einer Seite der Mittellidine der Wandhalterung!

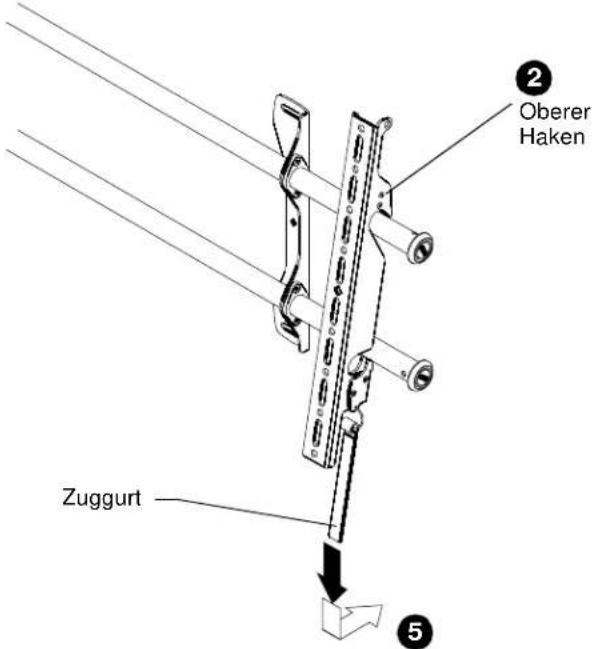

1. Haken Sie den oberen Haken der Anschlussplatten an der oberen Stange der Halterung ein.

HINWEIS: Der Bildschirm wird anfänglich im „Kippmodus" installiert, damit die Kabel einfach zu erreichen sind.

1. Schieber den Bildschirm und die Stangen in die gewünschte Sichtposition.

2. Verlegen Sie die Kabel zwischen der Wand und den Stangen.

ACHTUNG: EINKLEMMGEFAHR! Achten Sie darauf, dass Finger, Hände und Kabel nicht eingeklemmt werden.

1. Ziehen Sie die Zuggurte nach unter, klappen Sie sie nach innen in Richtung Wand, und fixieren Sie die Anschlussplatten an der unteren Stange und die Bildschirmunterkante an der Halterung.

(Zur Verdeutlichung wurde der Bildschirm nicht abgebildet)
