Mærke	Chief
Model	iCMPFM2T03
Produkttype	Vægbeslag til fladskærm
Maksimal belastning	56,7 kg (125 lb)
Materiale	Stål
Modellkompatibilitet	iCMPFM2 (fast) og iCMPTM2 (tilt)
Monteringstype	På træstolpe eller betonvæg
Minimumsafstand mellem vægbeslag	304,8 mm
Borehulsdiameter til træ	5,5 mm
Borehulsdiameter til beton	10 mm
Medfølgende fastgørelse	Træskruer, skiver, rawplugs
Tilt funktion	Ja (kun model iCMPTM2)
Horisontal justering	Glideskinner
Påkrævet bæreevne	5 gange den samlede vægt
Sikkerhed	Undgå elledninger og gasrør under installation
Vedligeholdelse	Rengør med en fugtig klud
Anvendelse	Indendørs
Ombytning af beslag	Muligt for at tilpasse knappernes placering

Ofte stillede spørgsmål - iCMPFM2T03 Chief

Hvad er den maksimale vægt, beslaget kan bære?

Beslaget iCMPFM2T03 kan bære en maksimal vægt på 56,7 kg (125 lb) for hele tv'et og fastgjorte tilbehør.

Kan jeg installere dette beslag på en gipsvæg?

Nej, beslaget er designet til at monteres direkte på en træstolpe eller betonvæg. Den maksimale gipstykkelse er 16 mm, men beslaget skal fastgøres i en bærende stolpe.

Hvordan installerer jeg beslaget på en betonvæg?

Ved installation på beton skal du bore 10 mm pilothuller på de markerede steder, indsæt medfølgende rawplugs (J1) med en hammer, og fastgør derefter beslaget med træskruer (J3) og skiver (J2). Sørg for at væggen kan bære 5 gange den samlede vægt.

Kan monteringsbeslagene ombyttes?

Ja, om nødvendigt kan højre og venstre interfacebeslag ombyttes for at placere tilt-knapperne inde i beslaget. Følg ombytningsinstruktionerne i manualen.

Hvordan tipper jeg skærmen med model iCMPTM2?

For modellen med tilt skal du løsne knappen på interfacebeslaget, juster den ønskede hældning, og stram derefter knappen. Sørg for at skærmen er ordentligt låst efter justering.

Hvad er minimumsafstanden mellem vægbeslagene?

Den mindste vandrette afstand mellem vægmonteringsbeslagene er 304,8 mm. Installer ikke beslagene tættere end denne afstand.

Hvilke værktøjer er nødvendige til installation?

Du skal bruge et vaterpas, en bore, bor på 5,5 mm (træ) eller 10 mm (beton), en hammer (til betonrawplugs), passende nøgler til skruer, og eventuelt en skruetrækker.

Hvad gør jeg, hvis de medfølgende skruer ikke passer til mit tv?

Vælg skruer af passende størrelse fra fastgørelsessættet (H). Hvis der er brug for mellemringe, skal du bruge længere skruer med samme diameter. Skruerne skal let og fuldstændigt skrues i tv'ets monteringshuller.

Er beslaget kompatibelt med alle fladskærme?

Beslaget er designet til fladskærme, der er kompatible med modellerne iCMPFM2 og iCMPTM2. Kontroller, at dit tv overholder maksimal belastning på 56,7 kg, og at monteringsbeslagene kan fastgøres sikkert på skærmens bagside.

Hvordan rengør jeg vægbeslaget?

Brug en fugtig klud til at rengøre beslaget. Brug ikke slibende eller kemiske produkter, der kan beskadige overfladen.

BRUGSANVISNING iCMPFM2T03 Chief

ADVARSEL: ADVARSEL advarer dig om muligheden for avorig skade eiler dodsald, hvis du likke folger instruktionerne.

FORSIGT: FORSIGT K advarer dig om muligheden for beskadigelse effer destruktion af udstly, hvns du kke folger de tharende instruktioner.

ADVARSEL: Hvis du likewise leraser, grundtd forstor og folgar alle instruktionen kan dette resultere i alvordig personskade, berkadigeise ol udstyr erller ugyldigarelse af fabriksgarantien! Det er instalatares ansvar at sorge lor, at alle komponenter samiles korrekt og installerei folge de vegdige instructioner.

VIKTIGA VARNINGAR OCH FORSIKTIGHETSANVISNINGAR

VARNING: VARNING indikayar en risk for allvarlg skada.
eller dddfall on du inte foler anvisinngam.a.

FÖRSIKTIGET: FÖRSIKTIGET indikiner k erank for skada, eiffer störbläse ur astruinstng om du inte öller anvisningnarna.

1

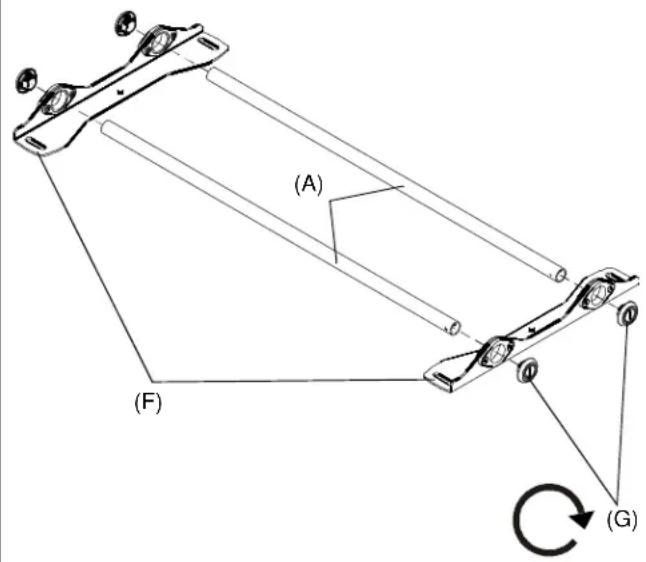

INSTALLATION iCMPFM2 og iCMPTM2 er designet til at blive monteret direkte på enten en trævæg med lægter eller en betonvæg. iCMPFM2 har statiske beslag, som holder tv'et i oprejst position. iCMPTM2 har beslag, som gør, at tv'et kan tippes. ADVARSEL: UKORREKT INSTALLATION KAN MEDFØRE, AT OPHÆNGET FALDER NED OG FORÁRSAGER ALVORLIGE PERSONSKADER ELLER SKADE PÅ UDSTYRET! Det er installatørens ansvar at sikre, at strukturen, ophænget fastgøres på, er i stand til at bære fem gange vægten af iCMPFM2 eller at iCMPTM2 og alt tilsluttet udstyr ikke overskrider 125 lbs (56,7 kg). Sádan samles vægophænget 1. Placér begge lodrette ophæng (F) på gulvet. 2. Stik skinnerne (A) ind i de lodrette ophæng. 3. Sæt endestykkerne (G) på enderne af hvør skinne. BEMÆRK: Fortsæt til enten afsnittet Installation på trævæg (2a) eller afsnittet Installation på betonvæg (2b)

2a

Installation på trævæg 1. Find midtpunktet af tv-skaermen, og hvør det skal placeres på væggen. 2. Find nærmeste vægstolpe til venstre og hjre for valgte placering. BEMÆRK: Hvis skærmens placering er over en stolpe, SSEbrugdenne stolpe og stolpen til enten venstre aller hjre for den. 3. Placér diamanten på ophænget på linje med markings for midten af skærmen for at angive det lodrette centrum. 4. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænget.

2a

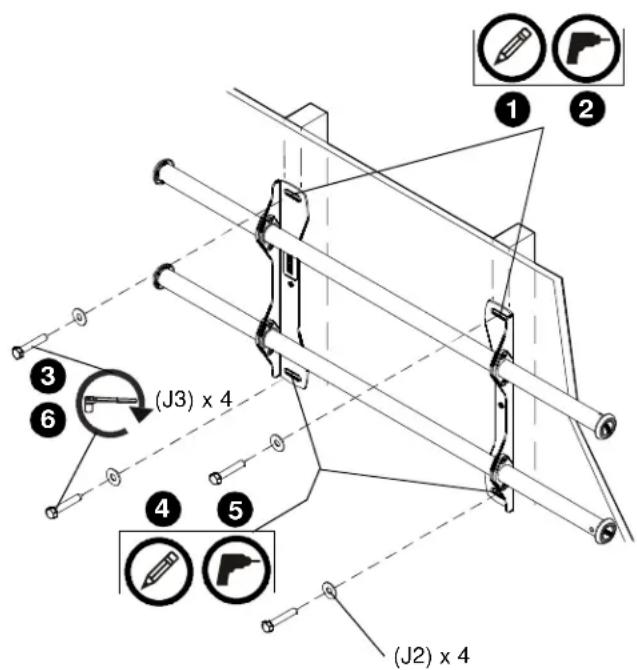

1. Ved brug af et vaterpas markeres et punkt på haver stolpe, hvor ophaenget skal fastgore's gennem de overste huller til ophaeng.

ADVARSEL: RISIKO FOR ELEKTRISK STÖD! HVIS DER SKÄERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFÖRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophæŋget, För du borer eller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÄERES ELLER BORES I GASLEDNINGER
KAN DET MEDFÖRE DØDSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der/DDke er ledninger, som fomer gas, vand aller affald aller andet i vaeggen bag ophæŋget, før du borer, skærer aller installerer ophæŋget.

1. Udfor en forboring pa 7/32" (5,5mm) i hvr stolpe.
2. Brug to 5 / 16 × 2 - 1 / 2 bolte (J3) og to 5 / 16 spendskiver (J2) til at fastgore toppen af ophaenget til vaeggen.
3. Markér fastgorelsespunktterne for de nederste huller til ophæŋget. Sørg for at fastgorelsespunktterne er pa stolperne.
4. Udfor forboringer 7/32" (5.5mm) ved marking for de nederste huller til ophaenget.
5. Brug to 5 / 16 × 2 - 1 / 2 bolte (J3) og to 5 / 16 spændskiver (J2) til at fastgore ophaenget til væggen gennem de nederste huller til ophaenget.
6. Placér skinnerne sa de er cirka i midten, i forhold til hvor skærmen skal vare.

2b

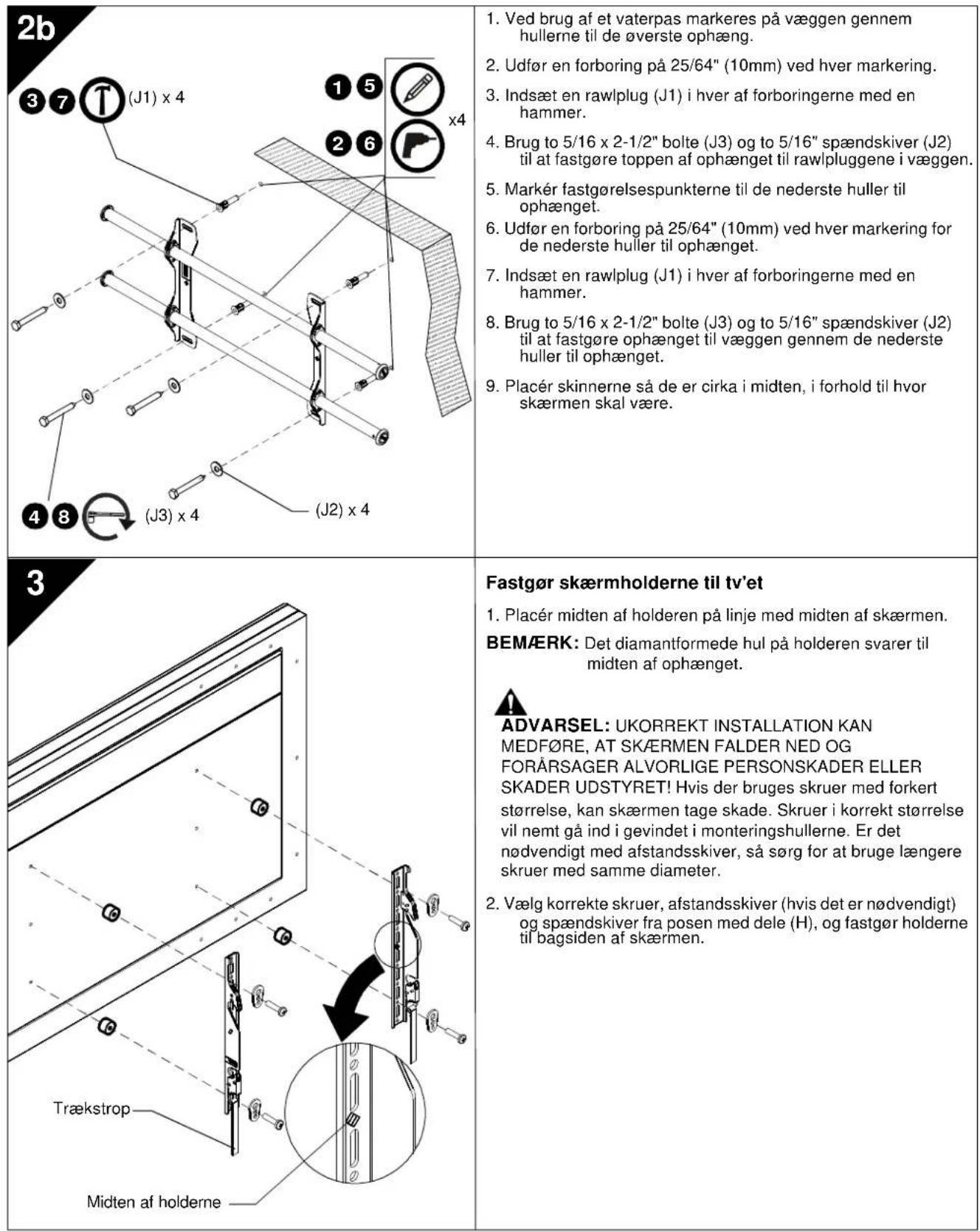

Installation pa en betonvag

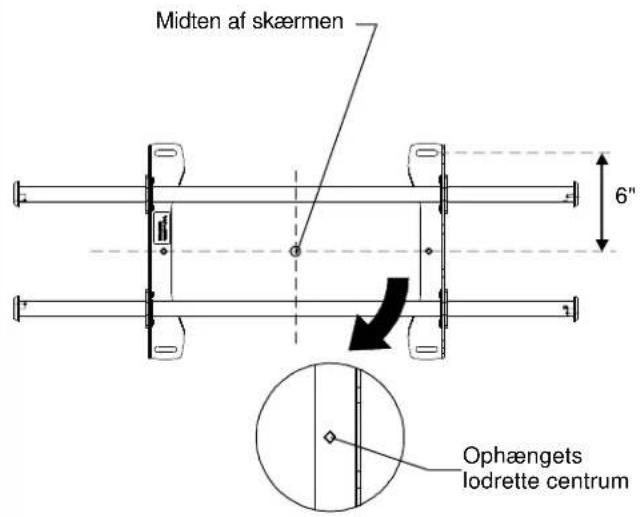

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres pa væggen.
2. Placér diamanterne à ophaenget à linje med markering for midten af skærmen for at angive det lodrette centrum.
3. Mål 6" (15.24 cm) op fra midpunktet for at markere positionen af de overste huller til ophænget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VEGBESLAGENE ER 12" (30,48 cm). Placer/DD beslagene til ophaenget taettere sammen end 12" (30,48 cm)

ADVARSEL: RISIKO FOR ELEKTRISK STÖD! HVIS DER SKÄERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke elektriske ledninger erler kabler bag ophæŋget, För du borer erller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÄERES ELLER BORES I GASLEDNINGER
KAN DET MEDFORE DODSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der ici er ledninger, som forer gas, vand aller affald aller andet i vaeggen bag ophæŋget, fər du borer, skærer aller installerer ophæŋget.

4

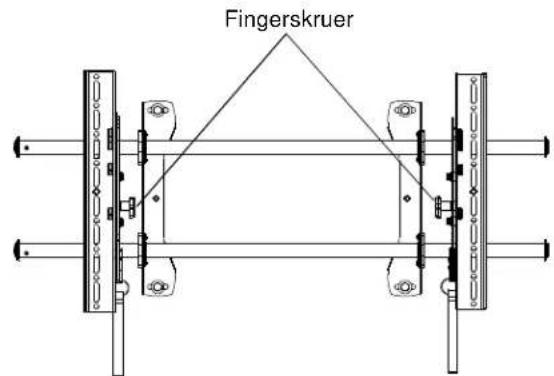

Fingerskruer til yderside af holdere

Shift skærmholderne (Valgfrit)

Hvis en monteringssituation kraver, at positionen for skarmholderne skal justeres, er der flere muligheder.

1. Vægbeslagene kan justeres fra side til side ved fastgorelsespunktet.
2. Position for venstre og højre skærmholder kan justeres, med fingerskruerne på iCMPTM2's skærmholdere, som vindes på indersiden af ophaenget.
3. Hvis det er nodvendigt, kan fingerskruerne til tipning af skærmholderere skiftes, sa skærmholderne kan byttes om.

a. Fjern skærmen fra ophæŋget.
b. Fjern skaermholderne fra skaermen.
c. Hold højre skærmholder vandret. Hold stramt om den sa afstandsskiverne ikke flytter sig.
d. Fjern fingerskrue, spændskive og skrue.
e. Anbring fingerskrue, spændskive og skrue i modsat rækkefolge, med fingerskruen pa indersiden af holderen.
f. Flyt højre skærmholder til venstre side af vægophaenget.
g. Gentag trin 3c til 3f med venstre skaermholder.

Tipning af skærmholderè (kun iCMPTM2)

Holderne kan tippes ved lösne fingerskruerne pa dem, tippe holderne til den onskede stilling, og stramme fingerskruerne pa dem.

5

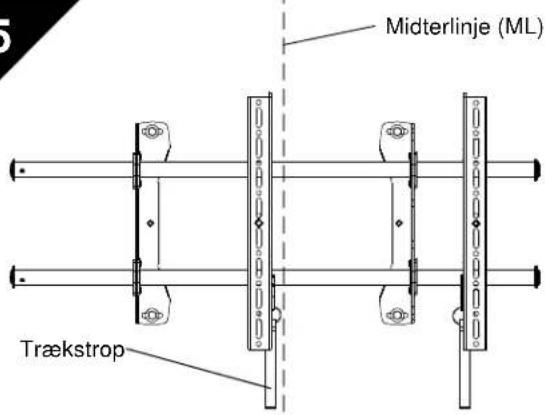

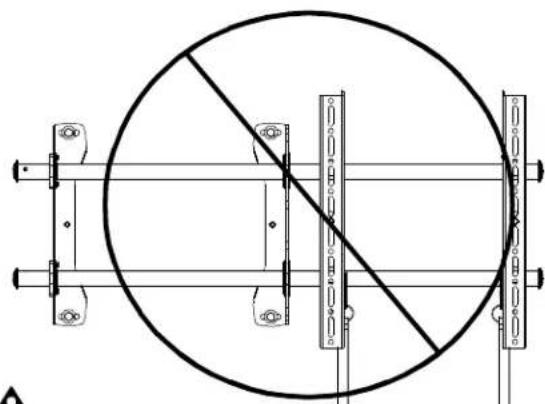

Placér ALDRIG begge skærmholderè pa en side af vægophængets midterlinje (ML)!

Begge skærmholdere ma ALDRIG placeres pa den ene side af vægophænget!

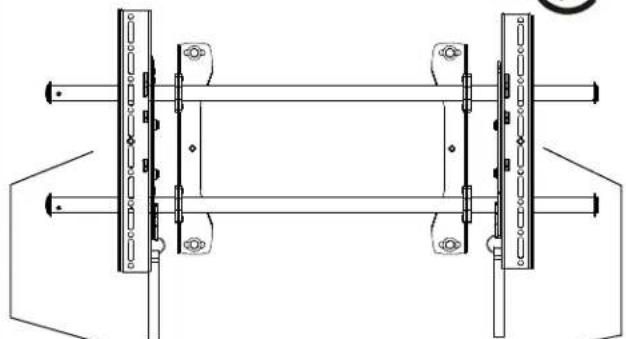

Fastgoring af skarm til vægophæŋget

(Skaerm畸形 vist for klarheds skyld)

1. Juster Velcro® trækstroppen (hvis det er nødvendigt), sa den ikke stikker ud under skærmen.
   BEMERK: Begge skermholdere ma IKKE vare i samme side af vaegophaenget.
   BEMAERK: Placér ALDRIG begge skærmholderèpà den eneside af miterlinjen i vægophæŋget!
2. Placér den overste krog pa skærmholderne ned over den overste tværstang pa ophæŋget.
   BEMÄRK: Skærmen vil Forst blive installeret i "kickstand mode" for at fæ nemmere adgang til ledninger.
3. Skub skaerm og tværstaenger til den onskede stilling.
4. Træk ledninger mellem vaeg og tværstænger.
   FORSIGTIG: SKAERINGSPUNKTER! Hold fingre, hænder og kabler væk fra skaeringspunkter.
5. Trak trækstropperne nedad og sving ind mod væggen saskermholderne fastgores pa den nederste tværstang, og laser nederste del af skærmen til ophængen.
