MANUAL DE UTILIZADOR iCMPFM2T03 Chief

ADVERTÉNCIA: Os alerts de ADVERTÉNCIA avisam-no para a possibídale de occurência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alerts de AVISO avisam-no para a possibidade de danos ou destruicao do equipamento no caso de incumprimento das instruções.

ADVERTÉNCIA: Se não ler, comprehender completeness e seguir todas as instruções podem ocorrir graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilité do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÉNCIA: Se não for proportionsdo apoio estrutural adequado a este componente pode ocorro graves lesoes pessoas ou danos no equipamento! É da responsabilitadode instalador certificar-se de que a estrutura a qual estecomponente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessario antes de instalar o componente. Opaneal acartonado da parede ond se vai fixar a armação pode ter una espessura maxima de 1,6 cm.

ADVERTÉNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoas ou danos no equipamento! É da responsabilité do instalador certificar-se de que o peso combinado de todos os componentes ligados ao iCMPFM2/iCMPTM2 não exceede 56.7 kg.

AVVERTENZE e PRECAUZIONI IMPORTANT!

1

INSTALLALAÇÃO Os modelos iCMPFM2 e iCMPTM2 devem ser montados directamente numa viga de madeira ou parede de cimento. O iCMPFM2 possu suportes estáticos que mantém a TV numa posicao vertical. O iCMPTM2 inclui suportes que permitem inclinar a TV. A AVISO: UMA INSTITULAÇÃO INADEQUADA PODE LEVAR À QUEDA DA ARMAÇÃO, CAUSANDO DANOS FÍSICOS OU DANOS MATERIALIS GRAVES! É da responsabilité do técnico instalador assegurar-se de que a estrutura à qual a armação é presa consugue SUPPORTAR cinco vezes o peso do iCMPFM2 ou iCMPTM2 é de que todo o equipamento preso não excede os 56,7 kg. Montar a Armação de Parede 1. Coloque os dois suportes verticais de parede (F) no chão. 2. Encaixe as travessas (A) nos suportes verticais de parede. 3. Enrosque as tampas (G) na extremidade de cada travessa. NOTA: Avance para a secção Instalar numa Viga de Madeira (2a) ou Instalar numa Parede de Betão (2b).

2a

Instalar numa Viga de Madeira 1. Determine o centro do ecran da TV e a posicao desta na parede. 2. Localize a viga mais(PRXTM)a esquerda ou à direita da posicao selecionada. NOTA: Se a area do ecran ficar sobre uma viga, utilize esta viga e a viga imeditamente à esquerda ou à direita. 3. Alinhe os orifícos em forma de diamante na armação com a marca do centro do ecran para determinar o centro vertical. 4. Meça 15 cm para cima desde o punto central para marcar a posão das ranhuras de montagem superiores.

2a

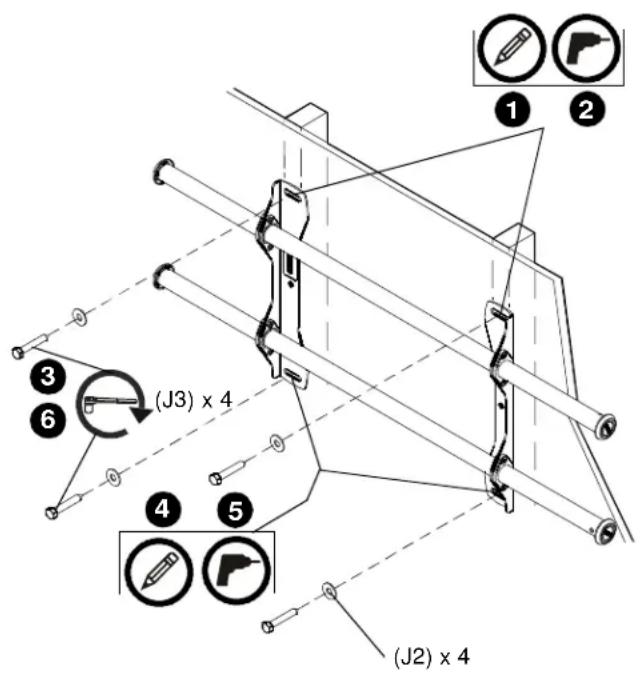

1. Com um nivel, marque a parede em cada viga para fixar a armação atraves das ranhuras de montagem superiores.

AVISO:PERIGO DE CHOQUE ELECTRICO!CORTAR OU PERFURAR FIOS OU CABOS ELECTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a area porTRS da superficie de montagem não contentem fios e cabos electricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSão E INCÉNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES!

Certifique-se SEMPRE de que a area por TS das superficie de montagem nao contentem canos de gás,água,despejo ou outros antes deURTAR,perfurar ou instalar fixadores.

1. Faça um furo piloto de 5,5 mm em cada viga.
2. Useinous parafusos para madeira de 8 mm x 64 mm (J3) e das anilhas chatas de 8 mm (J2) para fixar a parte superior da armação à parede.
3. Marque os pontos de fixação das ranhuras de montagem inferiores, tendo o cuidado de confirmar se osleasedoes estao localizados nas vigas.
4. Faça furos pilotos de 5,5 mm nas marcações para os orificios de montagem inferiores.
5. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e das anilhas chatas de 8 mm (J2) para fixar a armação à parede através dos orificios de montagem inferiores.
6. Ajuste as travessas de modo que fiquemproximo da posicao do centro do ecra.

2b

Instalar numa Parede de Betao

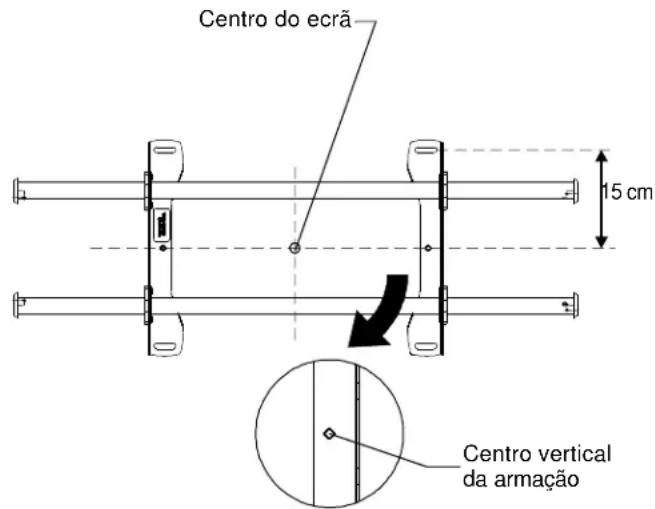

1. Determine o centro do ecran da TV e a posicao造血 na parede.
2. Alinhe os orificios em forma de diamante na armação com a marca do centro do ecra para determinar o centro vertical.
3. Meca 15 cm para cima desde o punto central para marcar a posicao das ranhuras de montagem superiores.

CUIDADO: A DISTÁNCIA HORIZONTAL MINIMA ENTRE SUPORTES DE PAREDE É 30 CM. Não colque os suportes de montagem a menos de 30 cm um do outro.

AVISO:PERIGO DE CHOQUE ELECTRICO!CORTAR OU PERFURAR FIOS OU CABOS ELECTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a area por TS das superficie de montagem nao contentem fios e cabos eletricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSão E INCÉNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES!

Certifique-se SEMPRE de que a area por TS das superficie de montagem não contentem canos de gás,água,despejo ou outros antes de cortar,perfurar ou instalar fixadores.

Trocar os Suportes da Interface (Optional)

No caso de uma determinada situação de instalação necessitar que se ajuste a posicao dos suportes da interface, há varias opções disponveis.

1. É possível ajustar os suportes de parede transversalmente no punto de fixação.
2. A localização dos suportes de interface esquerdo e direito pode ser trocada, ficando os Manipulos nos suportes da interface do iCMPTM2 virados para o interior da armação.
3. Se necessário, pode trocar-se os Manipulos de inclinação dos suportes da interface para permitir que"These são invertidos.

a. Retire o monitor da armacao.
b. Remova os suportes da interface do monitor.
c. Secure o suporte da interface direito horizontalmente, apertando firmamente para que os espaçadores não se movam.
d. Remova o Manipulo, a anilha e o parafuso.
e. Volte a colocar o Manipulo, a anilha e o parafuso pada ordem inversa, com o Manipulo na parte interna do suporte.
f. Mude o suporte da interface direito para o lado esquerdo da armação.
g. Repita os passos 3c a 3f para o suporte da interface esquerdo.

Inclinar os Suportes da Interface (apenas para o iCMPTM2)

Para inclinar os suportes, solte o Manipulo em cada suporte, ajuste para a inclinação pretendida e reaperte o Manipulo.

5

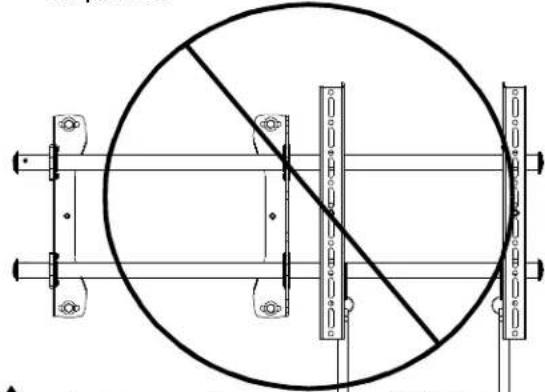

NUNCA coloque osinous suportes da interface no mesmo lado da LINHA central (LC) da armacao de parede!

Osdoes suportedesinterfaceNUNCAdevemestar no mesmolado dos suportes de parede!

Fixar O Ecrà à Armação de Parede

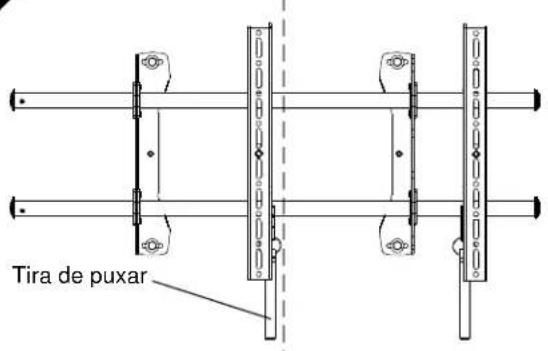

1. Ajuste a tira de puxar em Velcro (se necessario) de modo a que não ultrapasse a parte inferior do ecra.

NOTA: NAO coloque osinous suportes da interface no mesmo lado do suporte de parede.

NOTA: NUNCA coloque os bois suportes da interface no mesmo lado da LINHA central da armação de parede!

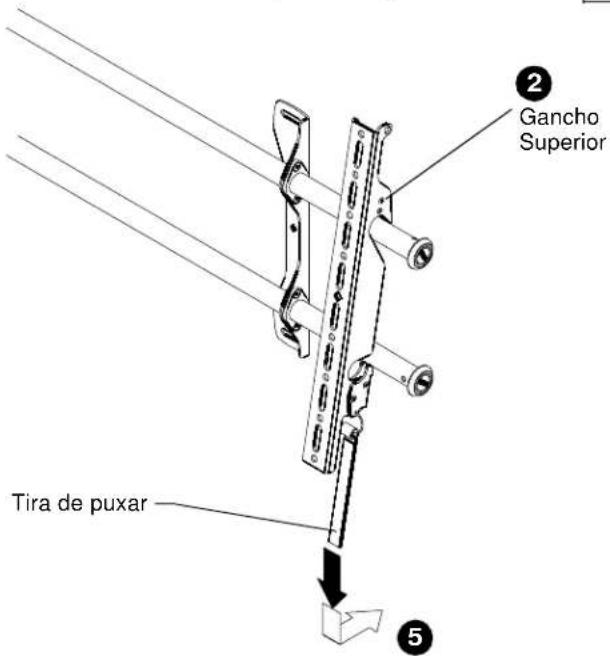

1. Pendure o gancho superior dos suportes da interface na barra superior da armação.

NOTA: O écrà instală-se inicialmente no "modo de descanso" para permitir o fácilcesso aes cabos.

1. Faça deslizar o摆在 as barras para a posicao de visualização pretendida.

2. Passe os cabos entre a parede e as barras.

CUIDADO: PONTOS DE COMPRESSão! Mantenha dedos, eles e cabos afastados das和地区 dos pontos de compressão.

1. Puxe as tiras para baixo e vire-as para dentro na direcção da parede, prendendo os suportes da interface à barra inferior e a parte inferior do eça à armação.

(O ecra não é muito para maior clareza)
