KÄYTTÖOHJE iCMPFM2T03 Chief

VAROTUS:Jos rakenne, johon komponenti kinnitetian, eio teapeksi vahva, seurauktena voi ola vakava vamma tai laiteen vauroituminen. On asentajan vastuullia varmistaa, etta rakenne, johon komponenti kinnitetian, pysty knannattaman koko laiteisten poanno nahden visinkertaisen painon. Vahvista rakennetta tarvittaessa ennen komponenti asentamanta. Seinssä, johon teline asemetaan, kipsileyn paaksus saa oinittan 1.6 cm.

VAROTUS: Painokapasiteetin yllamitten vol jothaa
vakavaan vammaan tai laitteen varuotiumisen. On
asezrajan vastuilla varmistaa, etta kalkkien iCMPFM2/
iCMPTM2en kinnitetyen komponentien yhtlepspono in
enintan 58.7kg

1

ASENNUS iCMPFM2 ja iCMPTM2 on suunniteltu asennettaviksi suoraan puiseen seinärakenteseen tai betoniseinään. Mallissa iCMPFM2 on kiinteät kiinnikkeet, jotka pitävät television pystysuorassa asennossa. Mallissa iCMPTM2 on kiinnikkeet, joiden avulla telesisiota voi kallistaa. VAARA: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. Asentajan vastuilla on varmistaa,ettyasennusalustan rakennekestäviisi kertaa iCMPFM2- tai iCMPTM2-telineen painon jaettyelineen ja sihen liitetyjen valseiden paino on enintään 56,7 kg. Seinätelineen kokoaminen 1. Aseta kumpikin pystysuuntainen seinäkannatin (F) lattiale. 2. Liu'uta kiskot (A) seinäkannattimiin. 3. Kierrä päätytapit (G) kummakin kiskon päähän. HUOMAUTUS: Jatka joko kohtaan Asentaminen puiseen seinärakenteseen (2a) tai kohtaan Asentaminen betoniseinään (2b).

2a

Asentaminen puiseen seinärakenteseen 1. Määrittä televisionruudun keskipiste ja paikkka, johon sen halutaan sjoittuvan seinällä. 2. Etsi lahimmät koolingit valitun paikan vasemmalta ja oikealta puolelta. HUOMAUTUS: Jos ruudun alue on koolingin kohdalla, käytä kyseistä koolinkia ja sen vasemmalla tai oikealla puolella olevaa koolinkia. 3. Määrittä pystysuuntainen keskitokahta kohdistamalla kannattimen timantinmuotoinen reikä televisionruudun keskipistemberkintään. 4. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintään 6 tuumaa (15,25 cm) kesikohdasta ylöspäin.

2a

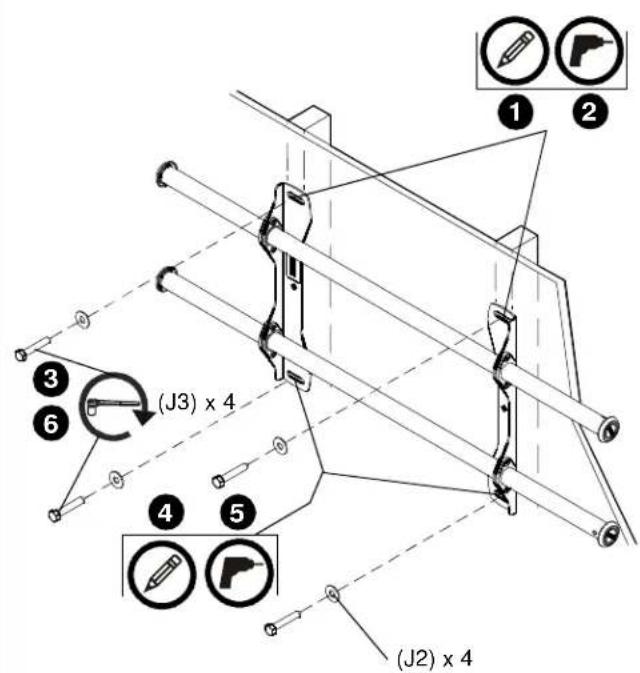

1. Merkitse kumpikin koolinki seinään vesivaa'an avulla, jotta kannatin tulee kiinnitetyksi oikeaan kohtaan ylempien asennusaukkojen kautta.

VAARA: SÄHKÖISKUN VAARA! SÄHKOJOHTOIHIN TAI-KAapeLEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AlNA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sähkojohtoja eikä sahkökaapeleita.

VAARA: RAJAHDYS-JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN!

Varmista AINA ennen leikkaamista, poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi-, jate- tai muita putkia.

1. Poraa yksi halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruinen ohjausreikkooolinkeihin.
2. Kiinnitä kannatin seinäan kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) kayttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
3. Merkitse alempien asennusaukkojen kiinrityskohdat ja varmista, etta kiinrityskohdat osuvat koolinkeihin.
4. Poraa halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruiset ohjausrei at alempia asennusaukkkoja varten.
5. Kiinnitā kannatin seinaan alemmista asennusaukoista kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) kayttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
6. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.

2b

Asentaminen betoniseinaan

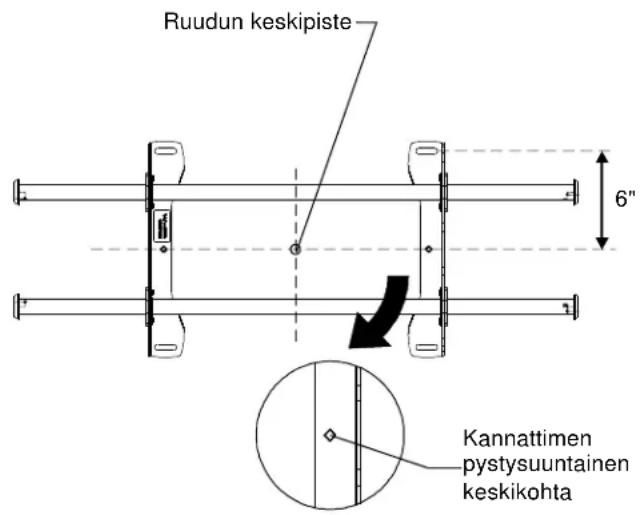

1. Maarita televisionuudun keskipiste ja paikka, johon sen halutaan sijoittuvan seinällä.
2. Määrä pystysuuntainen keskikohta kohdistamalla kannattimen timantinmuotoiset reiät ruudun keskipistemerkintään.
3. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintaan 6 tuumaa (15,25 cm) keskikohdasta yloispain.

VAROITUS: SEINAKANNATTIMIEN VÄLINEN VAKASUUNTAINEN VAHIMMAISETÄISYYS ON 30,50 CM. Älä asenna kiinnikkeitä 30,50 senttimetriä lahemmäs toisistaan.

VAARA: SAHKOISKUN VAARA! SAHKOJOHTOIHIN TAI-KAapeLEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sahkjohtoja eikä sahkokaapeleita.

VAARA: RAJAHDYS- JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AlNA ennen leikkaamista, poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi-, jate- tai muita putkia.

2b 37 1(J1) x 4 15 26 x 4

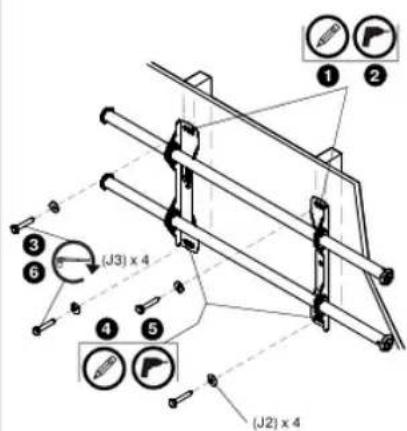

1. Tee seinään merkit vesivaa'an avulla kummakin ylemmän asennusaukon lapi. 2. Poraayaksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen ohjausreikä kummakin merkinnän kohdalle. 3. Asenna ruuvitulppa (J1) vasaralla kumpaankin ohjausreikään. 4. Kiinittä kannatin seinässä oleviin ruuvitulppin kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttaen kahta 5/16 tuuman tasaista alusleyä (J2). 5. Merkitse kiinitsykhodat alempia asennusaukkjoja varten. 6. Poraayaksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen ohjausreikä kummakin alemmakin asennusaukon merkinnän kohdalle. 7. Asenna ruuvitulppa (J1) vasaralla kumpaankin ohjausreikään. 8. Kiinittä kannatin seinässä olemmista asennusaukkoista kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttaen kahta 5/16 tuuman tasaista alusleyä (J2). 9. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.

3

Kiinnikkeiden kilinnittäminen television 1. Kohdista kiinnikkeen keskikohta ruudun keskipisteeseen. HUOMAUTUS: Kiinnikkeen timantinmuotoinen reikä vastaa telineen keskipistettä. VAARA: VIRHEELLINEN ASENNUS VOI JOHTAA NÄYTÖN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. Väärankokoisten ruuvien käytö saattaa vahingoittaa näytöä. Oikeankokoiset ruuvit kieryvat helposti ja kokonaan näytössä oleviin reikiin. Jos alusleyjä tarvitaan, on käytettä vahkaisijaltaan samankokoisia pidempiä ruuveja. 2. Valitse oikeat ruuvit, alusleyt (tarvittaessa) ja yleisaluslevyt laitteen mukana toimitetuiista pusseista (H) ja kiinnitä kiinnikkeet näytön taakse.

4

3d

Kiinnikkeiden siirtäminen (valinnainen)

Jos kiinnikkeiden paikkaa taytyy asennustilanteen vuoksi siirtä, vaihtoehtoja on useita.

1. Seinakannattimia voi siirtaa sivusuunnassa kiinnityskohdista.

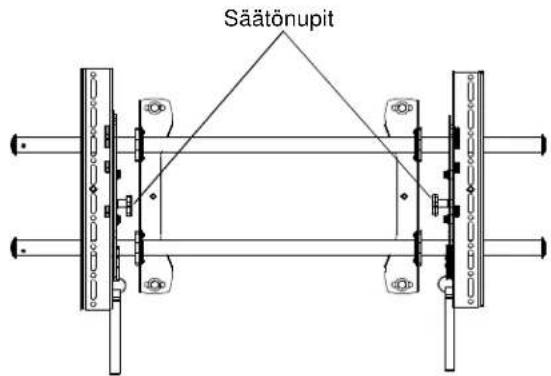

2. Vasemman ja oikean kiinnikkeen paikkaa voi vailtaa iCMPTM2-kiinnikkeiden saatönuppien avulla, jotka ovat kannattimen sisasivulla.

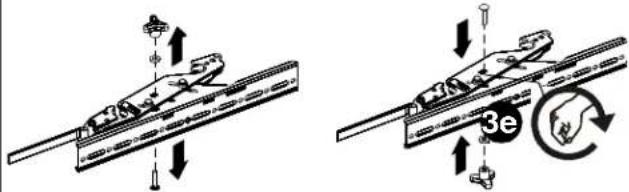

3. Tarvittaessa kallistuskiinnikkeen saatunupit voi vaihtaa, jotta kiinnittimet voi vaihtaa toisin pain.

a. Irrota nayttto telineestä.
b. Irrota kiinnikkeet naytosta.
c. Pida oikeanpuoleista kiinnikettta vaakasuorassa. Pitele sita tiukasti niin, etteivat aluslevyt pase likkumaan.
d. Irrota saatonuppi, aluslevy ja ruuvi.

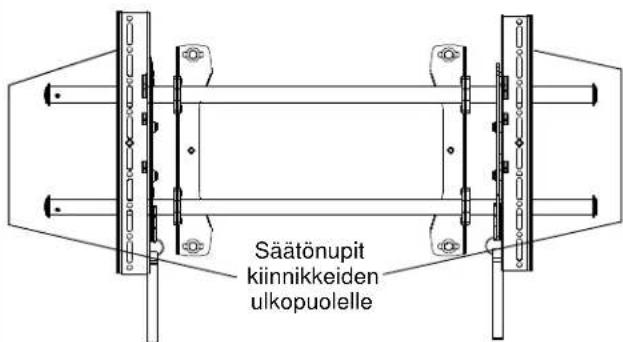

e. Aseta saatunuppi, aluslevy ja ruuvi takaisin
painvastaisessa järjestykssä niin, etta saatunuppi
tulee kannattimen sisasivulle.
f. Siirra oikeanpuoleinen kiinnikeseinatelineen vasemmalle puolle.
g. Toista vaiheet 3c-3f vasemalle kiinnikkeelle.

Kiinnikkeiden kallistaminen (vain iCMPTM2)

Kiinnikkeita voi kallistaa loysaamalla kiinnikkeissa olevia saatonuppeja. Taman jalkeen kiinnikkeet kallistetaan haluttuun asentoon ja kiinnitetaan sitten paikalleen kiristamalla saatonupit.

5

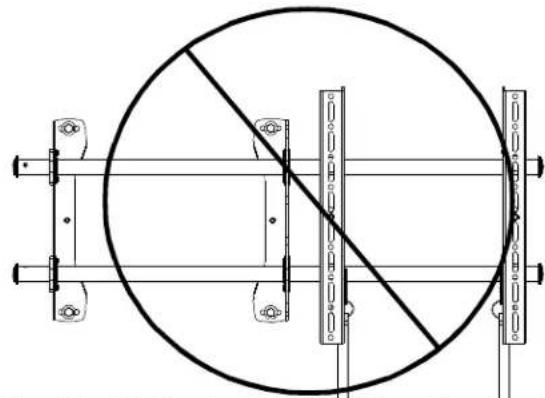

ÄLÄ KOSKAAN aseta kiinnikkeitä niin, etta ne tulevat seinatelineen keskilinjan samalle puolle!

Kiinnikkeitä ei saa KOSKAAN asentaa niin, etta ne tulevat seinakannattimien samalle puolle!

Nayton kiinnittäminen seinatelineeseen

1. Sādā Velcro®-tarranauha (tarvittaessa) niin, ettei se ulotu nayton alareunan yli.

HUOMAUTUS: ALa asenna kiinnikkeita niin, etta ne kumpikin tulevat seinakiinnikkeen samalle puolle.

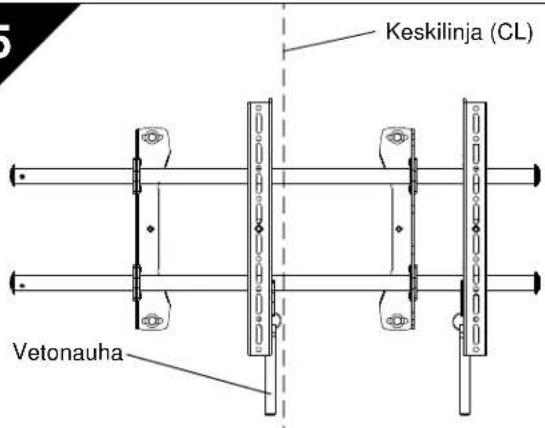

HUOMAUTUS: ALKOSKAAN aseta kiinnikkeita niin, etta ne kumpikin tulevat seinatelineen keskilinjan samalle puolelle!

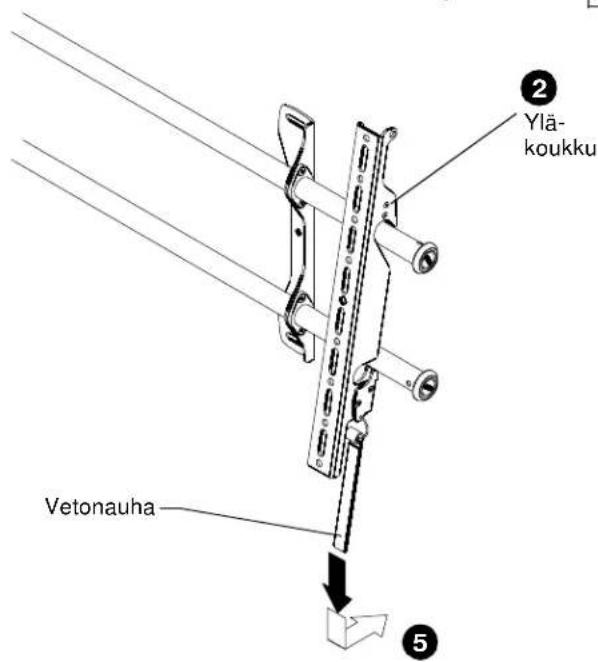

1. Ripusta kiinnikkeiden yläkoukku telineen yläkiskoon.

HUOMAUTUS: Naytto asennetaan ensin seisontatukitilaan, jotta kaapelit on helppo asentaa.

1. Aseta naytto ja kiskot haluttuun katseluasentoon.

2. Vedä kaapelit seinan ja kiskojen vällin.

VAROITUS: PURISTUSKOHDAT! Pida sormet, kdet ja kaapelit poissa puristusalueilta.

1. Vedā vetonauhoja alaspāin ja kānnà sisāänpāin seinaa kohti niin, etta kiinnikkeet kiinnittyvat alakiskoon ja nayton alaosa likkiutuu telineeseen.

(Näytöä ei ole kuvassa, jotta asennuksesta saa paremman käsityksen.)
