KÄYTTÖOHJE iCXPTM3B03 Chief

VAROITUS: VAROITUS ilmaisee vakavan vamman tai kuoleman mahdollisuutta, jos ohjeita ei noudateta.

HÄLYTYS: HÄLYTYS ilmaisee laitteen vaurioitumisen tai tuhoutumisen mahdollisuutta, jos ohjeita ei noudateta.

VAROITUS: Jos ohjeita ei lueta, ymmärretä ja noudateta, voi seu suuksena olla vakava vamma, laitteen vaurioituminen tai takuan raukeaminen. On asentajan vastuulla varmistaa, että kaikki komponentit on koottu oikein ja asennettu ohjeiden mukaisesti.

VAROITUS: Tälle osalle rittämätön rakennevahvuus voi aiheuttaa vakavan vamman tai laitevahingon. Asentajan vastuula on varmistaa, että rakenne, johon tämä osa on kiinnitety, kestää viisi kertaa koko laitteiston yhteen lasketun painon. Vahvista rakennetta tarvittaessa ennen osan asertamista. Seinän, johon teline kiinnitetään, paksuus saa olla einiänän 15,9 mm (ilman laastia).

VAROITUS: Painokapas/tee tin ylitys voi aiheuttaa vakavan vammaan tai laitevahingon. Asennustyön tekjän vastuulla on varmistaa, että kaiköen kiinnitettjyen laiteiden yhtelsipano ei ole suurempi kuin 56.7 kg (125 lbs) malleissa iCMPTM3 ja iCLPTM3 tai suurempi kuin 79.4 kg (175 lbs) malissa iCXPTM3. Jos telin että käytetään ilmoitettua ensimmäispainoa raskaammille tuottellie, teline ja sen varusteet saattavat romaahaa ja aiheuttaa vammaan.

▲ WAŻNE OSTRZEŻENIA

1

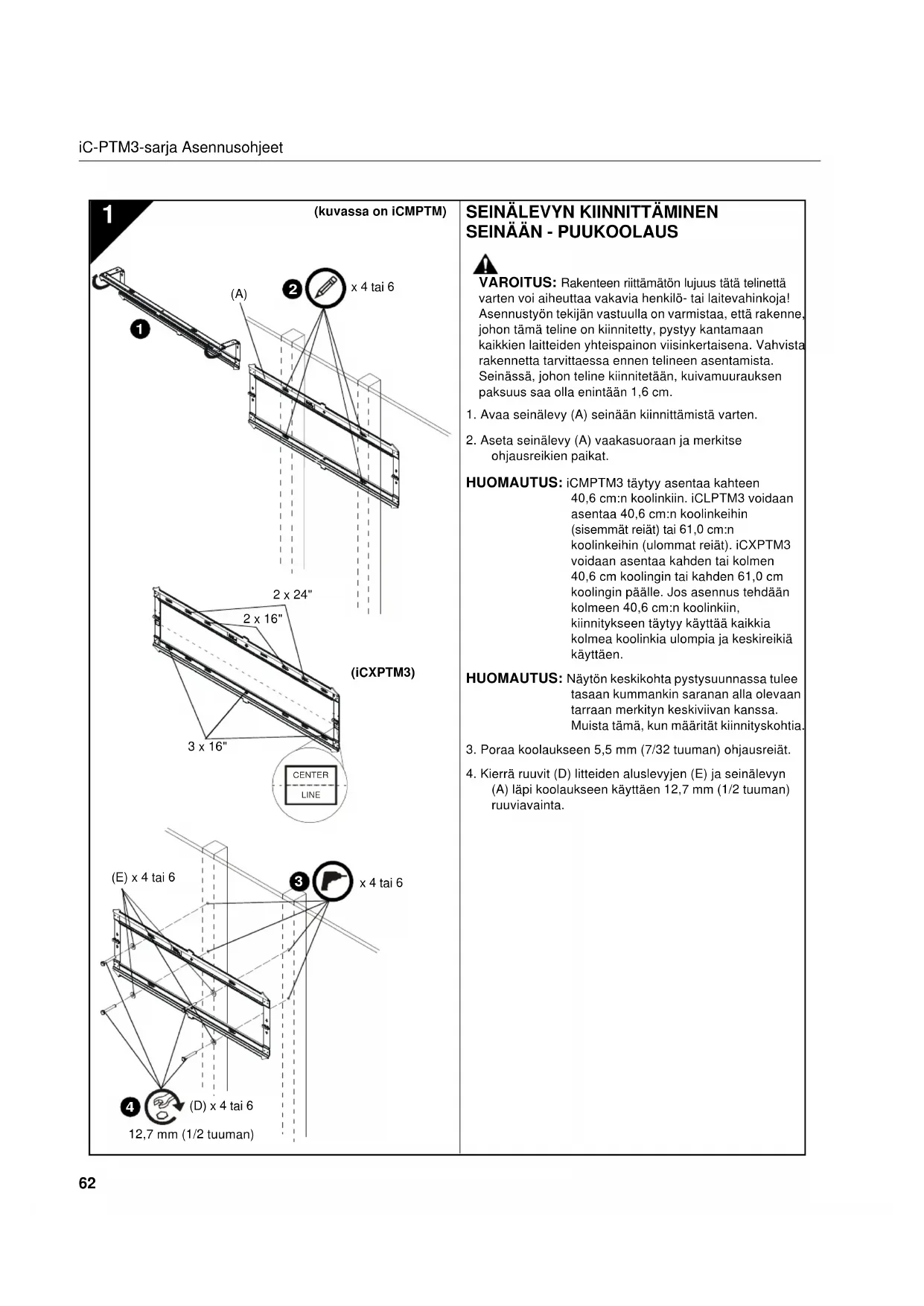

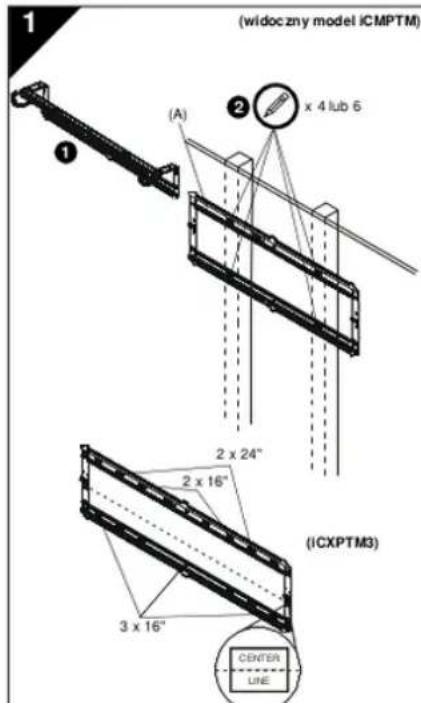

(kuvassa on iCMPTM)

(A) ② x 4 tai 6

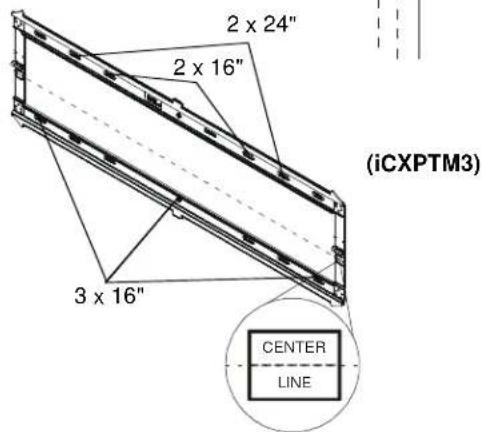

2 x 24" 2 x 16" 3 x 16" (iCXPTM3) CENTER LINE

(E) x 4 tai 6 ③ x 4 tai 6 ④ (D) x 4 tai 6

12,7 mm (1/2 tuuman)

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässä, johon teline kiinnitetään, kuivamuurauksen paksuus saa olla enintään 1,6 cm.

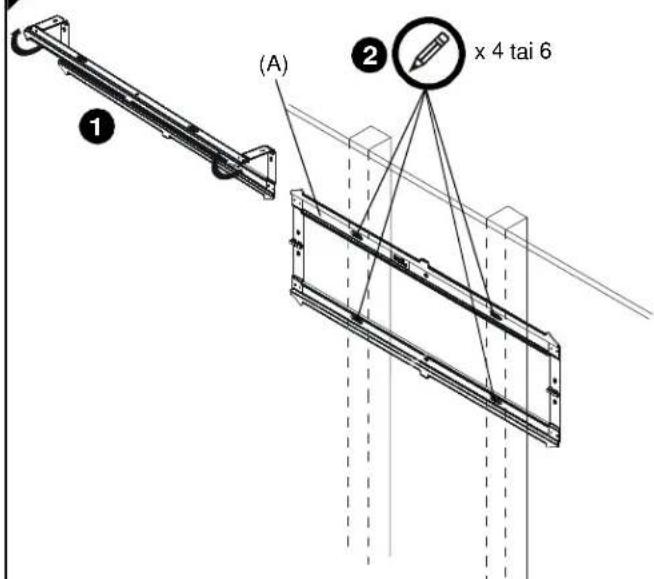

1. Avaa seinälevy (A) seinään kiinnittämistä varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCMPTM3 täytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPTM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPTM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin päälle. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen täytyy käyttää kaikkia kolmea koolinkia ulompia ja keskireikiä käyttäen.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia.

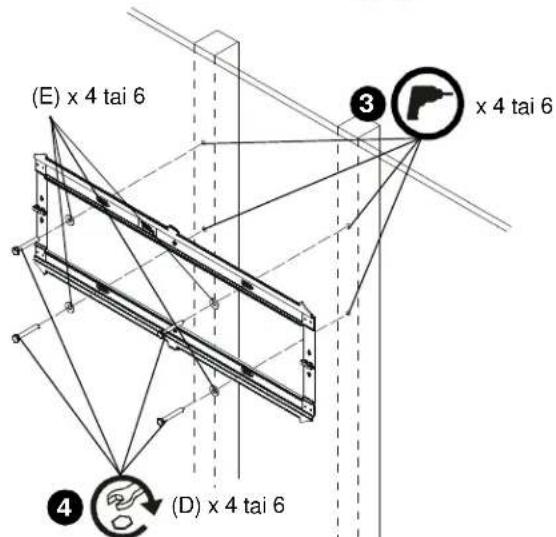

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn (A) läpi koolaukseen käyttäen 12,7 mm (1/2 tuuman) ruuviavainta.

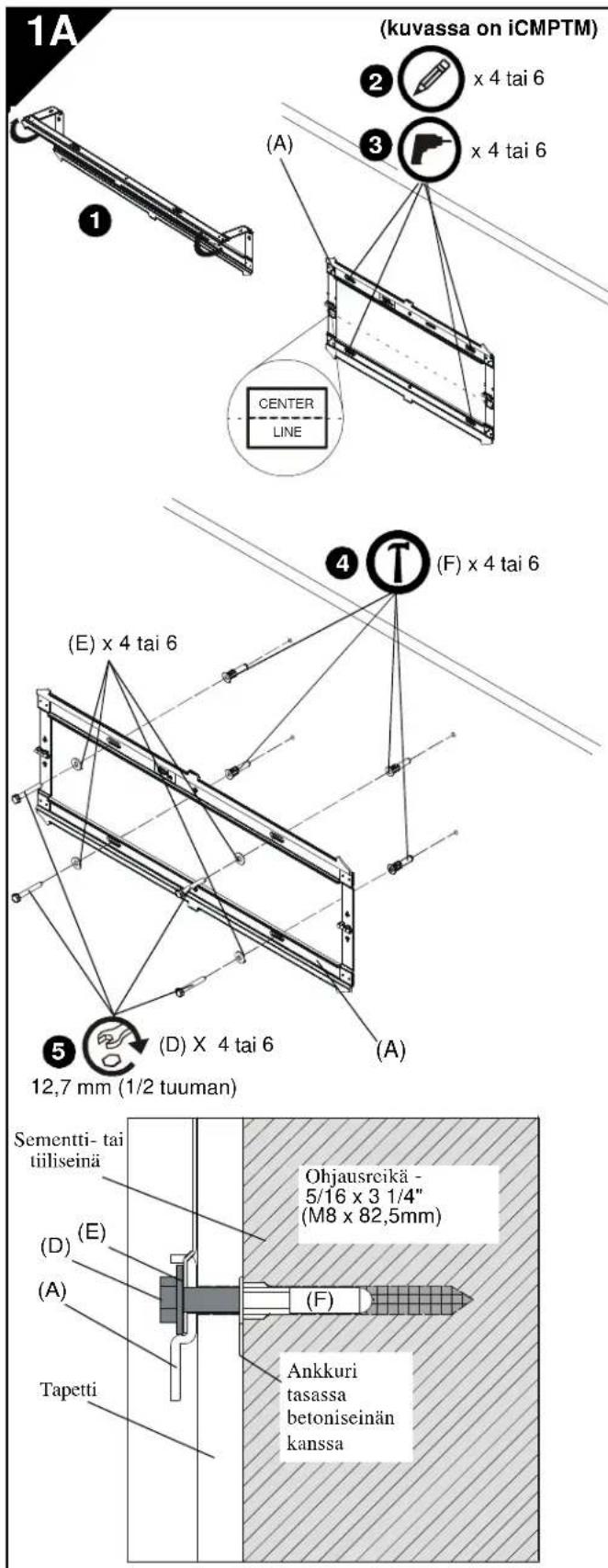

(kuvassa on iCMPTM) ② x 4 tai 6 ③ x 4 tai 6 (A) CENTER LINE ④ (F) x 4 tai 6 (E) x 4 tai 6 ⑤ (D) X 4 tai 6 12,7 mm (1/2 tuuman) (A) Sementti- tai tiliseinä (D) (E) (A) Tapetti Ohjausreikä - 5/16 x 3 1/4" (M8 x 82,5mm) (F) Ankkuri tasassa betoniseinän kanssa

SEINÄLEVYN KIINNITTÄMINEN SEINÄÄN - BETONI, BETONITIILI TAI TIILI

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Kipsilevyn paksuus saa olla enintään 1,6 cm (5/8") seinässä, johon teline asennetaan.

VAROITUS: SÄHKÖISKUN VAARA! SÄHKÖJOHTIMEN TAI KAAPELIN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole sähköjohtoja tai kaapeleita.

VAROITUS: RÄJÄHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole kaasu-, vesi-, viemäri- tai muuta putkea.

1. Avaa seinälevy (A) seinään kiinnittämistä varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPTM3 voidaan asentaa käyttämällä joko sisempiä tai ulompia neljää reikää.

HUOMAUTUS: Käytä iCXPTM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia

1. Poraa 8 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien täytyy olla vähintään 8,25 cm syvät.
2. Työnnä reikiin neljä betoniankkuria (F). Lyö ankkurit paikoilleen vasaralla.

TÄRKEÄÄ! Ankkurit täytyy asentaa tapettien läpi niin, että ne ovat tasassa betoniseinän kanssa.

1. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn (A) läpi betoniankkureihin (F).

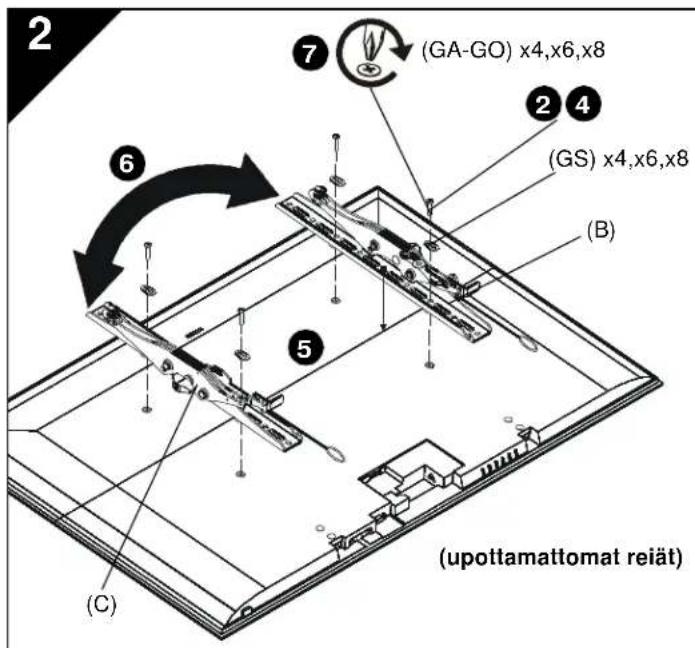

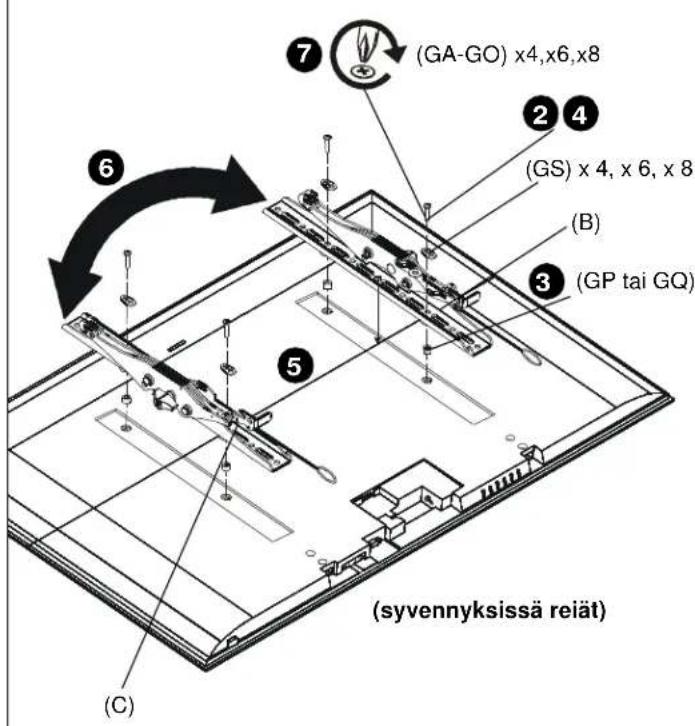

2 ⑦ (GA-GO) x4,x6,x8 ② ④ (GS) x4,x6,x8 (B) ⑥ ⑤ (C) (upottamattomat reiät)

(GA-GO) x4, x6, x8 (GS) x 4, x 6, x 8 (GP tai GQ) (syvennyksissä reiät) (C)

KIINNIKKEIDEN ASENTAMINEN NÄYTTÖÖN

VAROITUS: Ruuvinreiät sisältävän alueen vähimmäiskoko on 100 mm x 100 mm mallissa iCMPTM3 ja 200 mm x 200 mm malleissa iCLPTM3 ja iCXPTM3.

1. Aseta näyttö tukevalle alustalle kuvaruutu alaspäin.

HUOMAUTUS: Vääränkokoisten ruuvien

käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit on helppo kiertää näytön kiinnitysreikiin.

1. Valitse ruuvin läpimitta vertaamalla ruuveja (GA-GO) (8 mm, 6 mm, 5 mm tai 4 mm) näytön kiinnitysreikien kokoon.

2. Valitse holkit:

3. Jos kiinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B ja C) ovat koko pinnaltaan näyttöä vasten, holkkeja ei tarvita.

4. Jos kiinnitysreiät on upotettu tai jos ulokkeet kohottavat kiinnikkeet (B ja C) näytön pinnasta, holkkeja (GP tai GQ) täytyy käyttää.

HUOMAUTUS: Vääränpituisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit eivät ulotu kiinnitysreikien pohjaan, mutta niiden kierre tarttuu silti riittävän pitkältä matkalta.

1. Valitse ruuvin pituus:

2. Aseta LYHIN läpimitaltaan oikea ruuvi (GA, GE, GI tai GL) holkin (B ja C), yleisaluslevyn (GS), valitun holkin (GP tai GQ, tarvittaessa) läpi näytön kiinnitysreikään. ÄLÄ kierrä ruuvia reikään tässä vaiheessa.

3. Kun ruuvin pituus on oikea, ruuvin pään alaosa on litteän aluslevyn yläpuolella matkan, joka on vähintään yhtä suuri kuin ruuvin läpimitta. Jos ruuvi on liian lyhyt, valitse pitempi. Käytä lyhintä ruuvia, joka ulottuu vaaditulle etäisyydelle.

4. Aseta kiinnikkeet (B ja C) näytön päälle ja varmista seuraavat:

5. Yläkoukut ovat näytön yläosaa kohti.

6. Kiinnikkeiden (B ja C) keskiosat ovat asentamisen jälkeen mahdollisimman lähellä näytön takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinoneliön muotoisella reiällä.

7. Jos asennetaan näyttöä, jonka reikäkuvio on leveä, pystykannattimien (B ja C) vaihtaminen voi olla tarpeen. Katso yksityiskohtaiset tiedot kohdasta Kiinnikkeiden muuttaminen.

8. Kierrä valitut ruuvit varovasti yleisaluslevyjen (GS), kiinnikkeiden (B ja C) ja holkkien (GP tai GQ, tarvittaessa) läpi näyttöön käyttäen ristipääruuvitalttaa.

9. Kiristä kaikki ruuvit. Varmista, että kaikki tarvittavat kiinnitysreiät (4, 6 tai 8) ovat käytössä.

3 keskiuloke välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille 5

(vasemmalta katsoen)

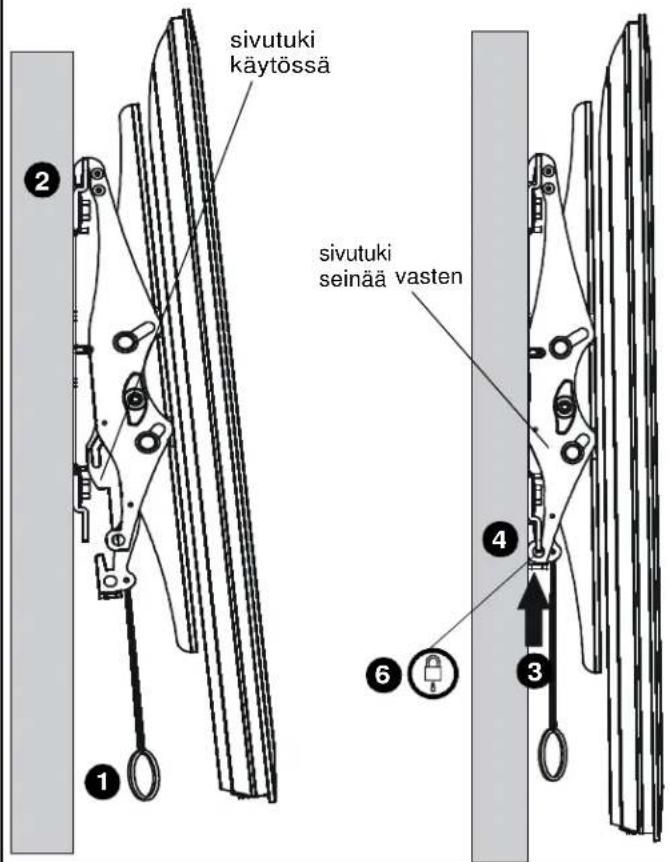

sivutuki käytössä sivutuki seinää vasten 1 2 3 4 6

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että kaikkien asennettujen laitteiden yhteispaino on enintään 56,7 kg malleissa iCMPTM3 ja iCLPTM3 tai enintään 79,4 kg mallissa iCXPTM3. Ilmoitettua enimmäispainoa raskaampien laitteiden käyttäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja.

VAROITUS: Näyttö voi olla hyvin painava! Varmista, että näyttöä voi turvallisesti nostaa ja liikutella seinälevyyn asentamista varten. Riittävien varotoimien laiminlyöminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja!

VAROITUS: Välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille!

1. Varmista, että välikiinnikkeet ovat sivutukiasennossa, vetämällä kahvat mahdollisimman pitkälle alas.
2. Ripusta näyttö kiinnikkeisiin (B ja C), jotka ovat seinälevyn (A) yläkiskossa. Sivutuen pitäisi koskettaa seinälevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai näytön takaosan säätimiä käytettäessä näytön pitäisi levätä sivutuen varassa.

1. Vapauta sivutuki työntämällä välikiinnikkeitä ylöspäin, kunnes tuki on seinää vasten.
2. Työnnä välikiinnikkeitä edelleen ylöspäin, jotta näyttö lukkiutuu paikalleen seinää vasten.
3. Hihnat voidaan työntää näytön taakse kiinnikkeessä (B ja C) olevaan koloon asennuksen jälkeen, jotta ne ovat pois näkyvistä.
4. (Valinnainen) Varmista kiinnitys työntämällä riippulukko tai kaapelilukko (ei kuulu toimitukseen) välikiinnikkeen alareikien läpi.

4

Kiinnikkeiden muuttaminen (valinnainen)

Jos reikäkuvio on leveä, kiinnikkeet täytyy kääntää ylösalaisin. Määritä taulukon 1 avulla, onko tämä tarpeen.

Taulukko 1: Reikäkuvion leveys

Mallin nro	normaali asennus käännetäänylösalaisin
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-6	63mm 664-728.8mm
iCXPTM3 200-8	47mm 848-913mm

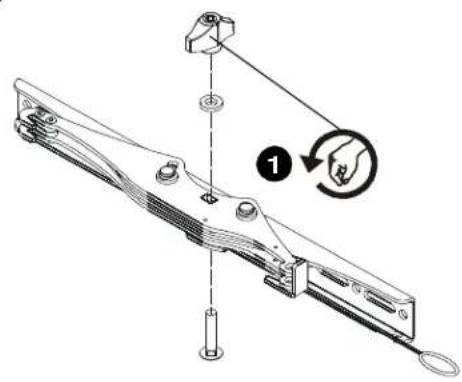

1. Irrota kallistuksen kiristysnuppi, aluslevy ja ruuvi kiinnikkeestä.

TÄRKEÄÄ! Pidä kiinnikkeitä paikallaan, kun irrotat nuppia, aluslevyä ja ruuvia, jotta sisällä olevat aluslevyt eivät putoa. Jos sisällä olevat aluslevyt putoavat, ne täytyy asettaa takaisin oikeaan asentoon ennen kuin nuppi asennetaan toiselle puolelle!

1. Aseta nuppi, aluslevy ja ruuvi takaisin vastakkaisessa järjestyksessä.

2. Toista toimenpide toiselle kiinnikkeelle.

3. Asenna kiinnikkeet kohdassa 2 olevien ohjeiden mukaan.

5

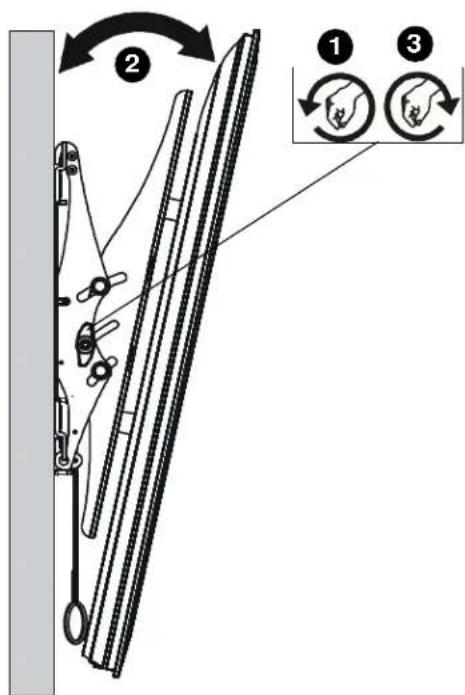

1. Säädä kallistuksen kiristysnupit haluttuun kireyteen.

2. Säädä näytön kallistusta vetämällä näytön yläosaa pois seinästä, kunnes haluttu kallistus on saavutettu.

3. Kiristä kallistuksen kiristysnupit kallistetun asennon lukitsemiseksi.
