Merkki	Chief
Malli	ICMPDA4T03
Tuotetyyppi	Kääntyvä seinäteline litteälle näytölle
VESA-yhteensopivuus	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Maksimipainokapasiteetti	34 kg (75 lb)
Materiaali	Teräs
Väri	Musta
Varren likimääräiset mitat (PxKxS)	400 x 400 x 150 mm (arvio)
Telineen paino	Noin 4 kg
Kallistus	Kyllä, säädettävissä kiristysruuvilla
Kääntyminen	Kyllä, jännityksen säätö
Laajennus	Kyllä, nivelvarsi
Kaapelinhallinta	Integroidut kaapelisuojat (osat D)
Sisältyvät osat	Pohjalevy (B), kääntyvä varsi (A), pystykannattimet (E), välilevyt (CC), erilaisia ruuveja, kuusioavaimet (K, L), kaapelisuojat (D)
Turvallisuus	Älä ylitä 34 kg; käytä mukana toimitettuja ruuveja; vältä sormien puristumista vartta suljettaessa
Huolto	Pyyhi pehmeällä ja kuivalla liinalla
Korjattavuus	Vakio-osat; ota yhteyttä valmistajaan varaosia varten
Yleistä tietoa	116-sivuinen ohjekirja saatavilla useilla kielillä

Usein kysytyt kysymykset - ICMPDA4T03 Chief

Mikä on Chief ICMPDA4T03 -telineen maksimipainokapasiteetti?

Maksimipainokapasiteetti on 34 kg (75 lb). Älä ylitä tätä painoa, sillä se voi aiheuttaa vakavia vammoja tai omaisuusvahinkoja.

Mitkä VESA-kiinnitysmuodot ovat yhteensopivia?

Teline on yhteensopiva seuraavien VESA-kiinnitysmuotojen kanssa: 100x100, 200x100, 200x200, 300x300, 400x200 ja 400x400 mm.

Kuinka näyttö asennetaan telineeseen?

VESA-kiinnitysmuodosta riippuen kiinnitä ensin pystykannattimet (E) tai välilevyt (CC) näytön takaosaan, ripusta sitten näyttö kääntyvään varteen (A) kohdistamalla päärynänmuotoiset reiät. Kiristä mukana toimitetut ruuvit ilman liiallista voimaa.

Kuinka kääntyvän varren jännitystä säädetään?

Käytä kuusioavainta (K) nousuruuvin säätöön, tai avaimia (K, L) jatkeen ja kääntymisen jännitykseen. Löysää tai kiristä hieman halutun asennon mukaan.

Kuinka kaapelit hallitaan?

Aseta kaapelit varsien koloihin, kun varsi on kokonaan ojennettuna, ja asenna sitten kaapelisuojat (D) ruuveilla (J) pitämään ne paikallaan. Varmista, etteivät ne puristu.

Mitä tehdä, jos näyttö ei pysy paikallaan?

Tarkista ensin, ettet ole ylittänyt maksimikuormitusta. Säädä sitten kuusioruuvien (K, L) jännitystä kitkan lisäämiseksi. Jos ongelma jatkuu, kiristä näytön kiinnitysruuveja.

Voiko teline kääntyä ja kallistua?

Kyllä, Centris-teline mahdollistaa kääntymisen ja kallistuksen. Jännitykset ovat säädettävissä, jotta näyttö pysyy halutussa asennossa.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset ristipääruuvimeisselin ja mukana toimitetut kuusioavaimet (K, L). Muita työkaluja ei tarvita.

Kuinka teline puhdistetaan?

Pyyhi teline pehmeällä ja kuivalla liinalla. Älä käytä hankaavia kemikaaleja, jotka voivat vahingoittaa pintaa.

Mistä löydän täydellisen ohjekirjan?

Täydellinen ohjekirja on saatavilla ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Voit myös pyytää käännöstä omalle kielellesi sivuston lomakkeen kautta.

KÄYTTÖOHJE ICMPDA4T03 Chief

VAROTUS:Jos ojheita el uja, ymmaresti ja noudatet, voi seuraunsena olla vakava vamma, laiteen vaourituminen tai takuun raukeaminen. On asentayan vastulla varmstaa, etta kaliki komponentit on koottu oikein ja asennetu ojheid mukaisesti.

VAROTUS:Jos rakenne, johon componenti kinnitetlan, ole ole tepekeis vahva, seuraiksuena voi oika vakava vamma tai laiteen vaaurituminen. On asentan an vastuilla varmatia, etta rakenne, johon componenti kinnitetlan, pysty kannattamaan koiko laiteision poainen nahden visinkertaisen painon. Vahvista rakennetta ravittaaenen componentin asentamista.

VAROITUS: Painokapasfeetin ylltaminen voi johtaa
vakavaan vammaa tai laiteen vauroitumisen. On
asentajan vastuilla varmista, etika kakkien iCMPDA2:een
kinnitetyjen componentlin yhtelspaino en intaan 34 kg.

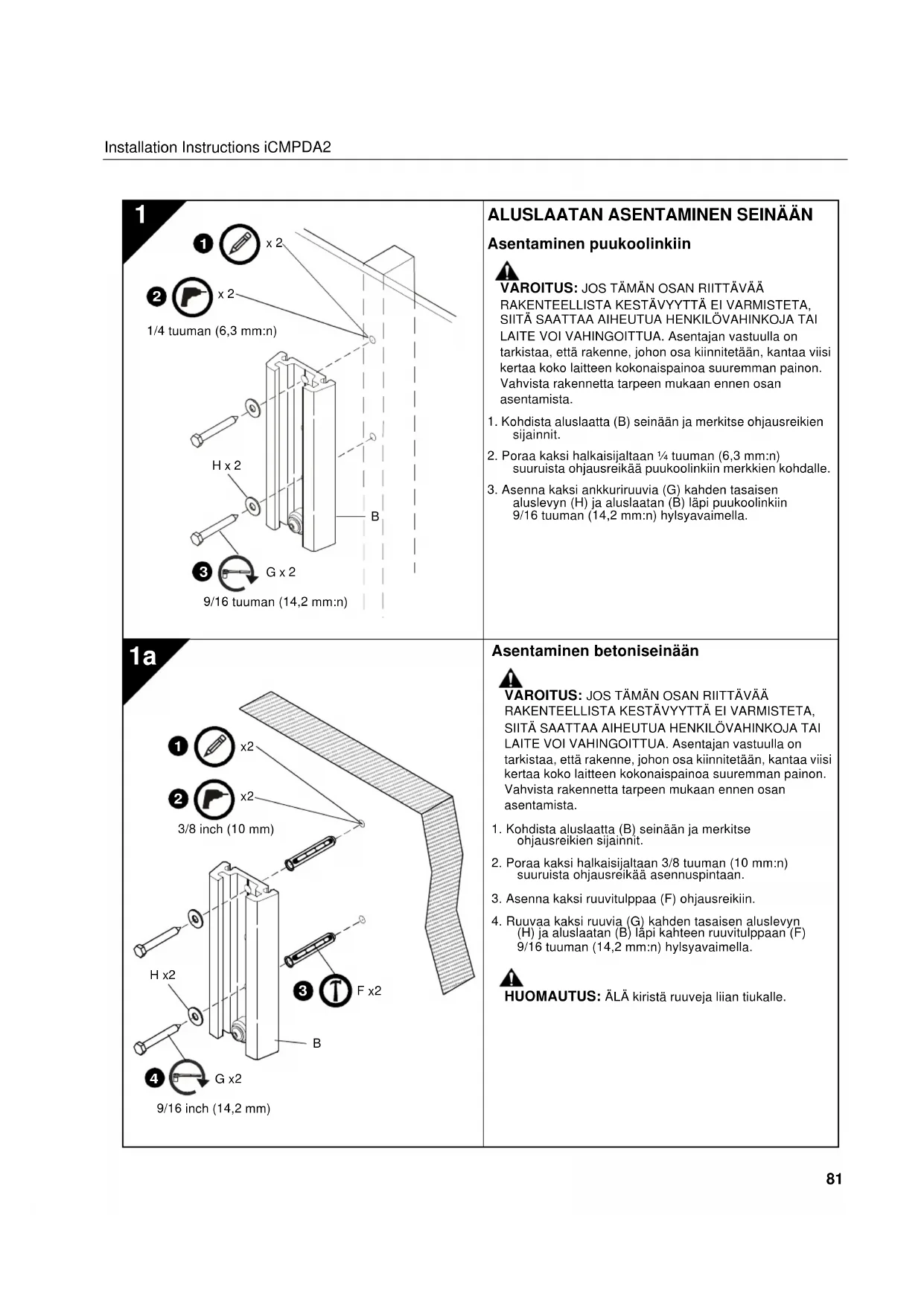

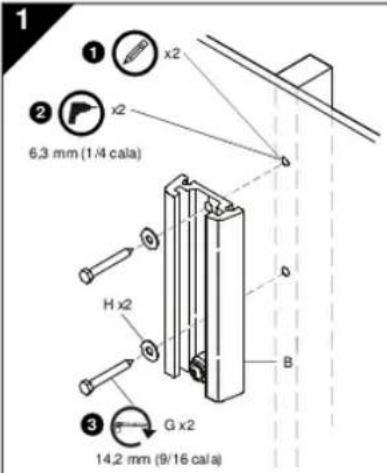

TÄRKEÄÄ! Jos naytössa on 100 x 100 mm:n syvennys asennusta varten, nayttö on asennettava käantovarteen (A) ennen kaantovarren asentamista aluslaattaan (B). Katso kohdasta NAYTON ASENTAMINEN lisatietoja asennuksesta 100× 100mm :n asennussyvennykseen. Tee alla kuvatut toimet vasta sitten, kun nayttö on asennetttu kaantovarteen.

HUOMAUTUS:KAANTÖVARREN

KALLISTUMINEN SORMIEN PÄÄLLE

VOI AIHEUTTAA LOUKKAANTUMISEN

Noudata varovaisuutta ja varo, etteivat sormet joudu puristuksiin asennuksen aikana.

1. Veda kaantovarren kannake (A) paikalleen aluslaattaan (B).
2. Kiinnitkaaantovarsi (A) aluslaattaan (B) kiristamalla ruuvi kuusiokoloavaimella (K).

3

NÄYTÖN ASENTAMINEN

TÄRKEAA! Tee alla kuvatut toimet:

• Jos nayton asennusala on 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm tai 400 x 400 mm, siirry ohjeiden kohtaan 3A.
  Jos nayton asennusala on 100 x 100 mm, siiry tilanteen mukaan joko ohjeiden kohtaan 3B tai 3C.

3A

Asennusala 200× 100mm 200× 200mm 300× 300mm 400× 200mm tai 400× 400mm

Pystykiinnikkeiden asentaminen

VAROITUS: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. ALKorvaa laiteosia muilla osilla. Kayt a vain valmistajan toimittamia tai hyväksymälaiteosia.

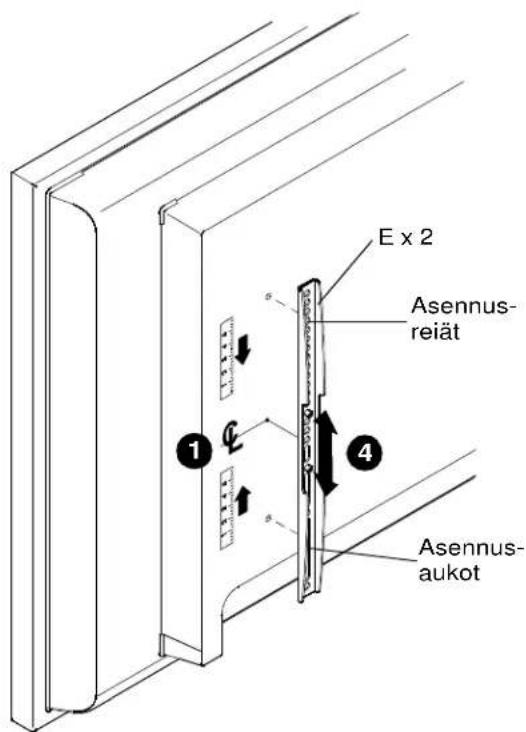

1. Maarita ja merkitse nayton vasemman reunan yla-ja alareikien valinen keskikohta pystysunnassa.
2. Maarita ja merkitse nayton oikean reunan yla- ja alareikien valinen keskikohta pystysunnassa.
3. Kaannpystykiinnike (E) niin, etta asennusrei at ovat yhaalla ja asennusaukot alhaalla.
4. Kohdista pystykiinnikkeen (E) asennusreiāt ja -aukot nayton yla- ja alareikiin.
5. Sääda pystykiinnikkeen (E) asentoa, kunnes vaiheen 1 aikana tekemäsi merkki on pystykiinnikkeen (E) keskikohdan kohdalla.

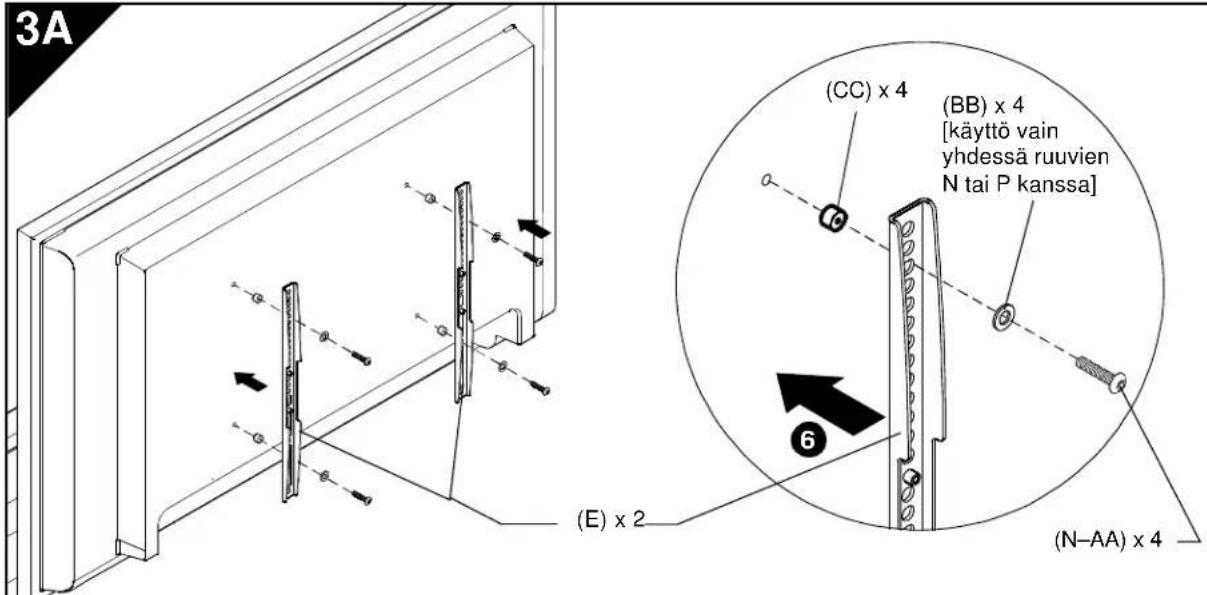

6. Kiinnitta pystykiinnike (E) nayton vasempaan reunaan kahdella matalakupukantaisella Phillipsruuvilla (N-AA)

HUOMAUTUS: Käytä myös tasaisia (#10) aluslevyjä (BB),Jos käytat ruuveja N tai P.

HUOMAUTUS: Jos nayton asennusala sijaitsee syvennyksessä tai naytössa on ulkonevia osia tai kytkinlaitteita, aseta nayton ja pystykiinnikkeiden (E) valiin valikappale ja käytä tavallista pidempää laiteosaa asennuksessa.

1. Asenna pystykiinnike nayton oikeaan reunaan toistamalla vaieiden 3-6 mukaiset toimet. Kohdista kiinnikkeet vaakasuunnassa kayttamallapuna samoja reikien sijainteja.

Keskikiinnikkeen asentaminen

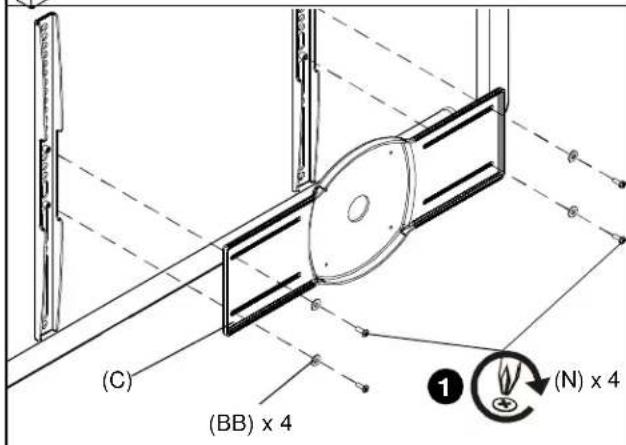

1. Asenna keskikiinnike (C) pystykiinnikkeisiin (E) neljan Phillips-ruuvin (M4 x 12 mm) (N) ja neljan tasaisen (#10) aluslevyn avulla (BB).

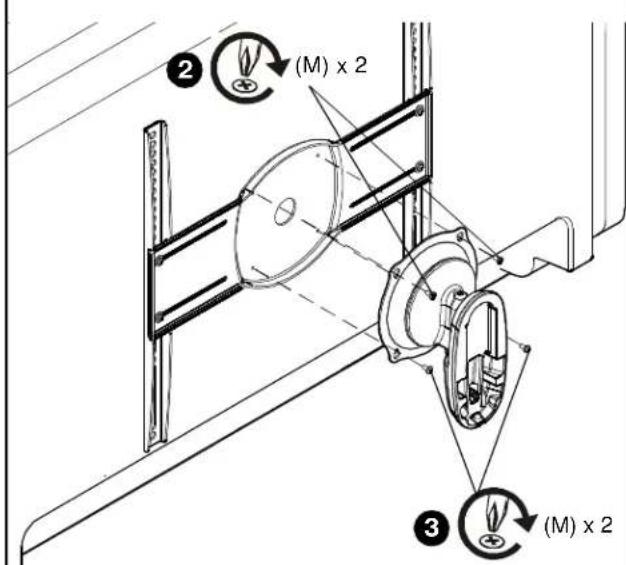

2. Asenna iCMPDA2 kiinnikkeeseen ruuvaamalla kaksi matalakupukantaista Phillips-ruuvia (M4× 8mm) (M) kahteen ylareikaan.
3. Täydennà iCMPDA2:n asennus ruuvaamalla lisäksi kaksi matalakupukantaista Phillips-ruuvia (M4 x 8 mm) (M) kahteen alareikään.
4. Jatka siirtymalla ohjeiden kohtaan 3B.

3B

100 x 100 mm:n tasakorkea asennusala

TÄRKEÄ! Tassä kuvattua menetelmäa käytetäan vain silloin, kun nayton takana olevat 100 x 100 mm:n alalle jakautuvat reiät ovat samalla tasolla kuin nayton takapinta TAI kun kiinnikkeet (C, E) on asennettu vaiheessa 3A.

VAROITUS: JOS KANNATINJARJESTELMAN KANTOKYKY YLITTTY, SIITAVOVAIHEUTUA VAKAVIA HENKILVOAHINKOJA TAI LAITE VOVAHINGOITTUA. Asentaja vastaa siita, ettei iCMPDA2-jarjestelmann Kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, etta Centris-kannake kaantyy ja kallistuu helposti, mutta on riittavan jaykkä pitamaan nayton halutussa asennossa. Sääda kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SAATÄMINEN.

HUOMAUTUS: VÄRANKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTOÄ. Oikeankokoiset ruuvit kiertyvat helposti ja kokonaan näytössa oleviin reikiin.

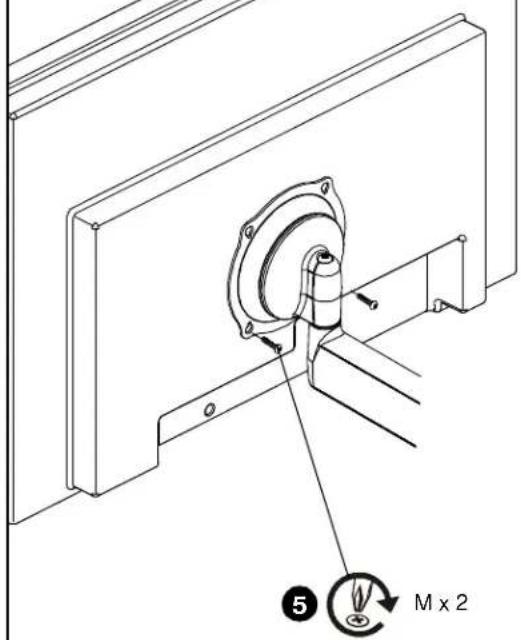

1. Asenna kaksi ruuvia (M) ristipäaruvimeissellā nayton taustapuolen yäosassa olevin kierrereikiin (tai kiinnikkeisiin C tai E;Jos ne on asennetu).

2. Kierrä ruuvit kokonaan näytöön (tai kiinnikkeisin C tai E) ja lóysää sitten ruuveja kolme kokonaista kierrosta.

VAROITUS: JOS RUUVEJA EI RUUVATA RIITTAVAN SYVALLE, JARJESTELMA VOI ROMAHTAA JA AIHEUTTAA HENKILOVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN. Loyssa ruuveja VAIN sen verran, kuin Centris-kannakteen asentamiseksi on tarpeen.

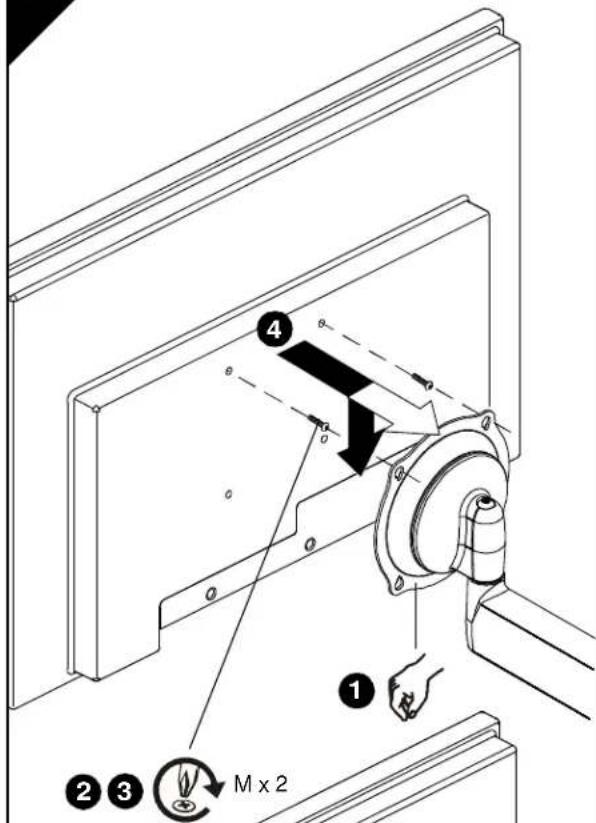

1. Nosta ja kohdista naytto niin, etta nayton taustapuolella (tai kiinnikkeissa C tai E) olevat ruuvit ovat kohdakkain Centris-kannakkeen ylaosan pisaran muotoisten reikien kanssa. Laske naytto paikalleen.

1. Ruuvaa ristipääruuvimeisselillä kaksi ruuvia (M) Centris-kannakkeen alaosassa olevien pisaran muotoisten reikien lapi nayttoon (tai kiinnikkeisin C tai E).
2. Kiristä kaikki neljä ruuvia (M). Äla kirstä ruuveja liian tiukalle.

3C

100 x 100 mm:n asennussyvennys

TÄRKEAA! Tātā menetelmaa käytetaan vain, kun reiāt ovat nayton takana 100 x 100 mm:n syvennyksessä.

VAROITUS: JOS KANNATINJARJESTELMAN KANTOKYKY YLITTTY, SIITA VOI AIHEUTUA VAKAVIA HENKILVOVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentaja vastaa siitā, ettei iCMPDA2-jarjestelman kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, etta Centris-kannake kaantyy ja kallistuu helposti, mutta on riittavan jaykk pitamän nayton halutussa asennossa. Sääda kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SÄTÄMINEN.
2. Aseta naytö varoaisesti etupuoli alaspain suoja-alustalle.

HUOMAUTUS: VÄRÄNKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTÖA. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytöss oleviin reikiin.

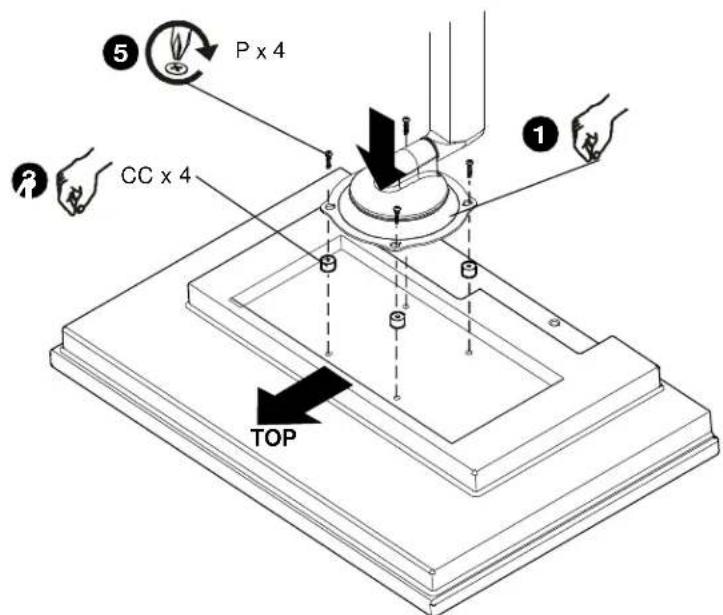

1. Aseta nelja välikappaletta (CC) nayton takana olevien reikien pääle.
2. Kohdista Centris-kannake niin, etta sen pisaran muotoiset reliat ovat kohdakkain neljassvlikappaleessa (CC) olevien reikien kanssa.

VAROITUS: JOS RUUVEJA EI RUUVATA RIITTAVAN SYVALLE, JARJESTELMA VOI ROMAHTAA JA AIHEUTTAA VAKAVIA HENKILÖVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN.

1. Ruvuaa neljra ruuvia (P) Centris-kannakkeen neljan pisaran muotoisen reián ja valikappaleiden lapi nayttönn ristipääruuvimeisselilä. Kirista kaikki neljra ruuvia (P). Alä kiristä ruuveja liian tiukalle.
2. Siiry kohtaan KÄNTÖVARREN ASENTAMINEN ALUSLAATTAAN.

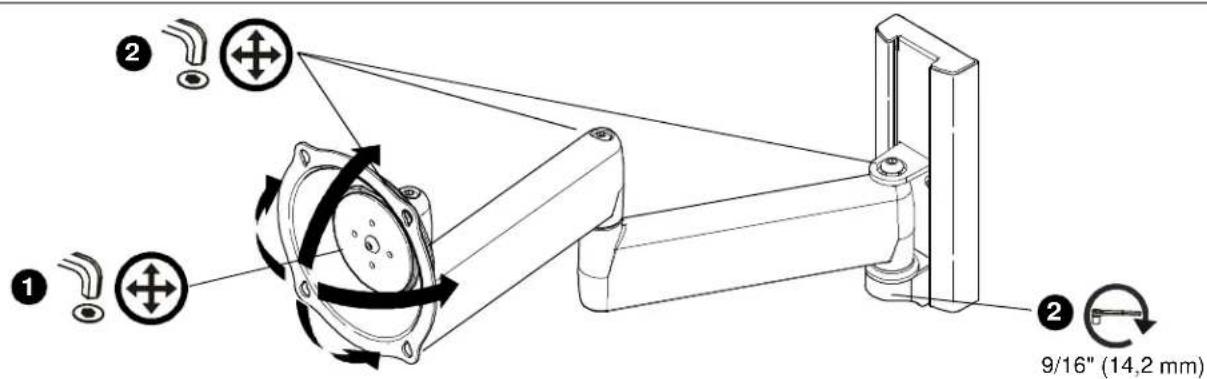

4 ASENNON SÄTÄMINEN

1. Voit saattaa kallistusta loysamalla tai kirstamalla saatoruuvia tarpeen mukaan kuusiokoloavaimella (K).

HUOMAUTUS: Jos naytto on asennettu kaantovarteen (A), irrota ensin kaikki johdot ja irrota naytt (katso kohta NAYTON ASENTAMINEN).

1. Voit saataa kaantovarren pituutta ja nivilia loysamalla tai kirstamalla saatruuveja tarpeen mukaan kuusiokoloavaimilla (K, L).

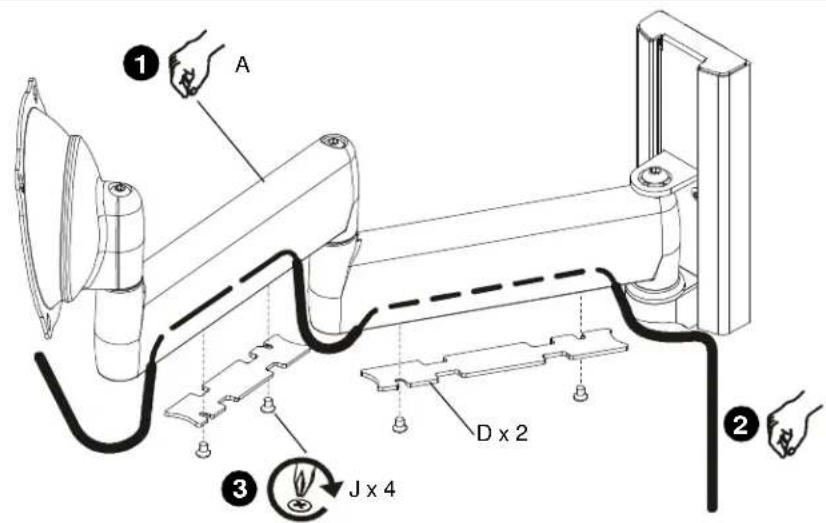

JOHTOJEN KOTELOIMINEN

HUOMAUTUS: Varmista, etta johdot ovat sen verran loysalla, etta nayttoa voi liikuttaa ja etteivat johdot jaa puristuksiin sujalistojen (D) tai ruvien (J) valiin.

1. Pidennä käntövarsi (A) ariasentoon.
2. Aseta johdot huolellisesti varren alaosassa olevin rakoihin.
3. Kiinnitä ristipääruvimeissellilä suojalistat (D) ruuveilla (J).
