Marca	Chief
Modello	ICMPDA4T03
Tipo di prodotto	Supporto a parete girevole per schermo piatto
Compatibilità VESA	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Capacità di peso massimo	34 kg (75 lb)
Materiale	Acciaio
Colore	Nero
Dimensioni approssimative del braccio (LxAxP)	400 x 400 x 150 mm (stima)
Peso del supporto	Circa 4 kg
Inclinazione	Sì, regolabile tramite vite di tensione
Rotazione	Sì, con regolazione della tensione
Estensione	Sì, braccio articolato
Gestione cavi	Copricavi integrati (pezzi D)
Pezzi inclusi	Piastra di base (B), braccio girevole (A), staffe verticali (E), distanziali (CC), varie viti, chiavi esagonali (K, L), copricavi (D)
Sicurezza	Non superare 34 kg; utilizzare le viti fornite; evitare il pizzicamento delle dita durante la chiusura del braccio
Manutenzione	Pulire con un panno morbido e asciutto
Riparabilità	Pezzi standard; contattare il produttore per pezzi di ricambio
Informazioni generali	Manuale di 116 pagine disponibile in più lingue

Domande frequenti - ICMPDA4T03 Chief

Qual è il peso massimo supportato dal supporto Chief ICMPDA4T03?

Il peso massimo supportato è di 34 kg (75 lb). Non superare questo carico per evitare gravi lesioni o danni materiali.

Quali sono i formati VESA compatibili?

Il supporto è compatibile con i seguenti formati VESA: 100x100, 200x100, 200x200, 300x300, 400x200 e 400x400 mm.

Come installare lo schermo sul supporto?

Secondo il formato VESA, fissare prima le staffe verticali (E) o i distanziali (CC) sul retro dello schermo, quindi agganciare lo schermo al braccio girevole (A) allineando i fori a forma di pera. Stringere le viti fornite senza forzare eccessivamente.

Come regolare la tensione del braccio girevole?

Utilizzare la chiave esagonale (K) per regolare la vite di regolazione del passo, o le chiavi (K, L) per la tensione di estensione e rotazione. Allentare o stringere leggermente in base alla posizione desiderata.

Come gestire i cavi?

Posizionare i cavi nelle cavità dei bracci in posizione completamente estesa, quindi installare i copricavi (D) utilizzando le viti (J) per tenerli in posizione. Assicurarsi che non siano schiacciati.

Cosa fare se lo schermo non rimane in posizione?

Verificare innanzitutto di non aver superato il carico massimo. Successivamente, regolare la tensione delle viti esagonali (K, L) per aumentare l'attrito. Se il problema persiste, stringere le viti di montaggio dello schermo.

Il supporto può ruotare e inclinarsi?

Sì, il supporto Centris consente rotazione e inclinazione. Le tensioni sono regolabili per mantenere lo schermo nella posizione desiderata.

Quali strumenti sono necessari per l'installazione?

Saranno necessari un cacciavite Phillips e le chiavi esagonali fornite (K, L). Non sono richiesti strumenti aggiuntivi.

Come pulire il supporto?

Pulire il supporto con un panno morbido e asciutto. Non utilizzare prodotti chimici abrasivi che potrebbero danneggiare la finitura.

Dove trovare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF su notice-facile.com. È inoltre possibile richiedere una traduzione nella propria lingua tramite il modulo sul sito.

MANUALE UTENTE ICMPDA4T03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprenzione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistaltatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

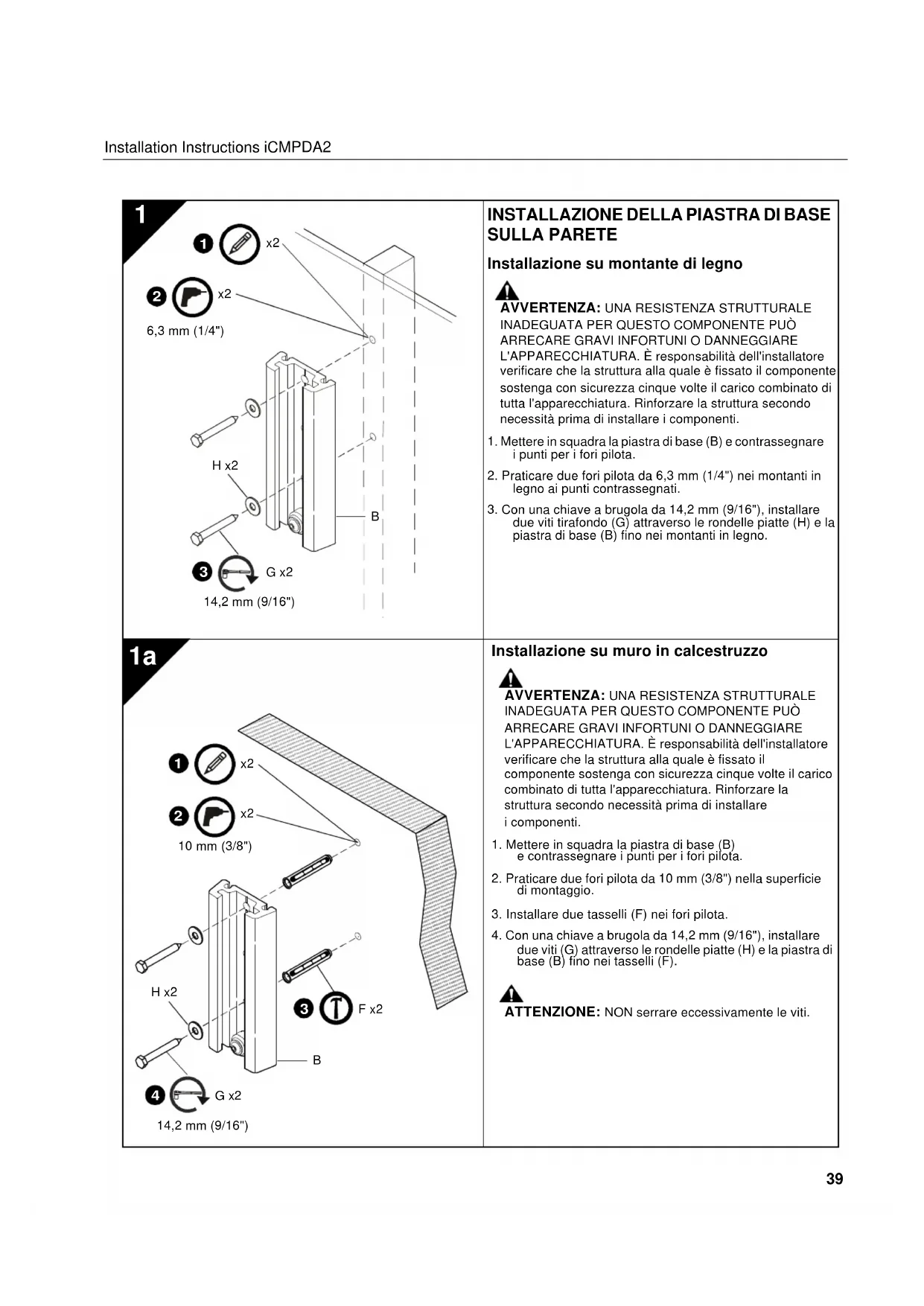

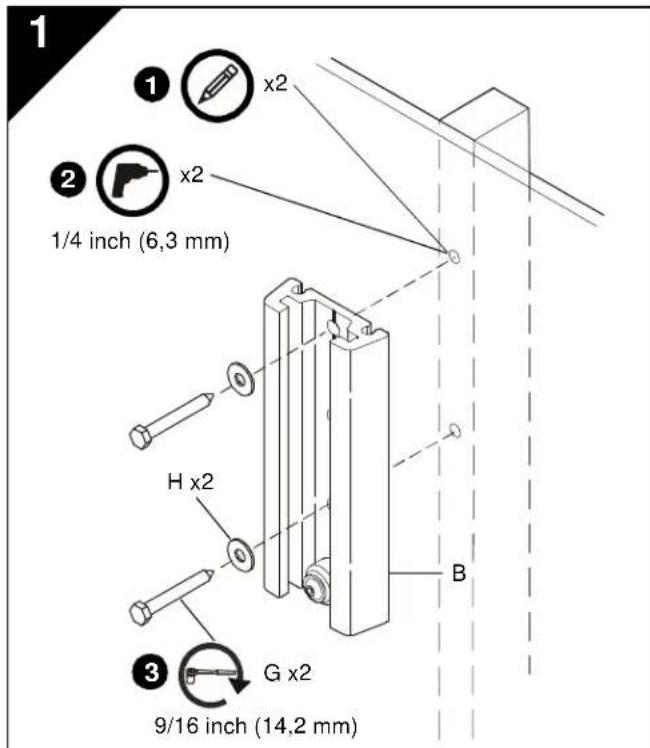

AVVERTENZA: Una resistenza strutturale inadeguata per lo stato componente cui erare gravi infortuni o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti.

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'i iCMPDA2 non superi 34 kg (75 lb).

IMPORTANT! Se il display presenta uno schema di fori per il montaggio incassato 100 × 100 mm , lo si dovrà montare al braccio basculante (A) prima che questo possa essere installato sulla piatra di base (B). Vedere "Installazione del display con schema di fori per il montaggio incassato 100 × 100 mm ". Attenersi alla segunte procedura dopo aver montato il display.

ATTENZIONE: IL BRACCIO BASCULANTE PUO SCHIACCIARE LE DITA E ARRECARE LESIONI GRAVI. Prestare attenzione, tenere le dità delle mani e dei piedi lontane dai punti di possibile schiaccamento durante l'installazione.

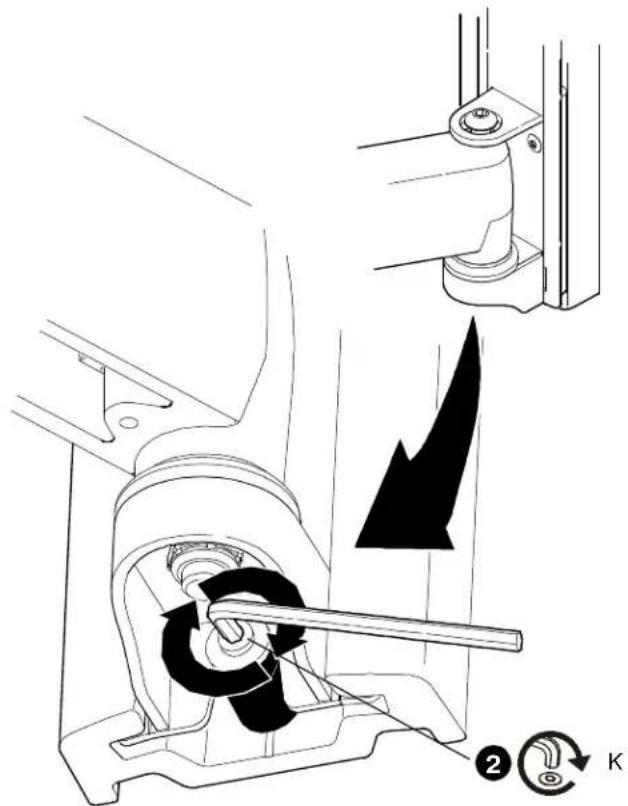

1. Fare scorrere la staffa di montaggio del braccio basculante (A) nella piastra di base (B).
2. Fissare il braccio basculante (A) alla piatra di base (B) serrando la vite con una chiave esagonale (K).

3

INSTALLAZIONE DELLO SCHERMO

IMPORTANT! Procedere nella maniera seguente:

• Se lo schermo da installment ha una sequenza di fori per montaggio di 200 × 100 , 200 × 200 , 300 × 300 , 400 × 200 , o 400 × 400 mm, passare al punto 3A.
• Se lo schermo da installment ha una sequenza di fori per montaggio di 100 × 100 , passare ai punti 3B o 3C, secondo quanto applicabile.

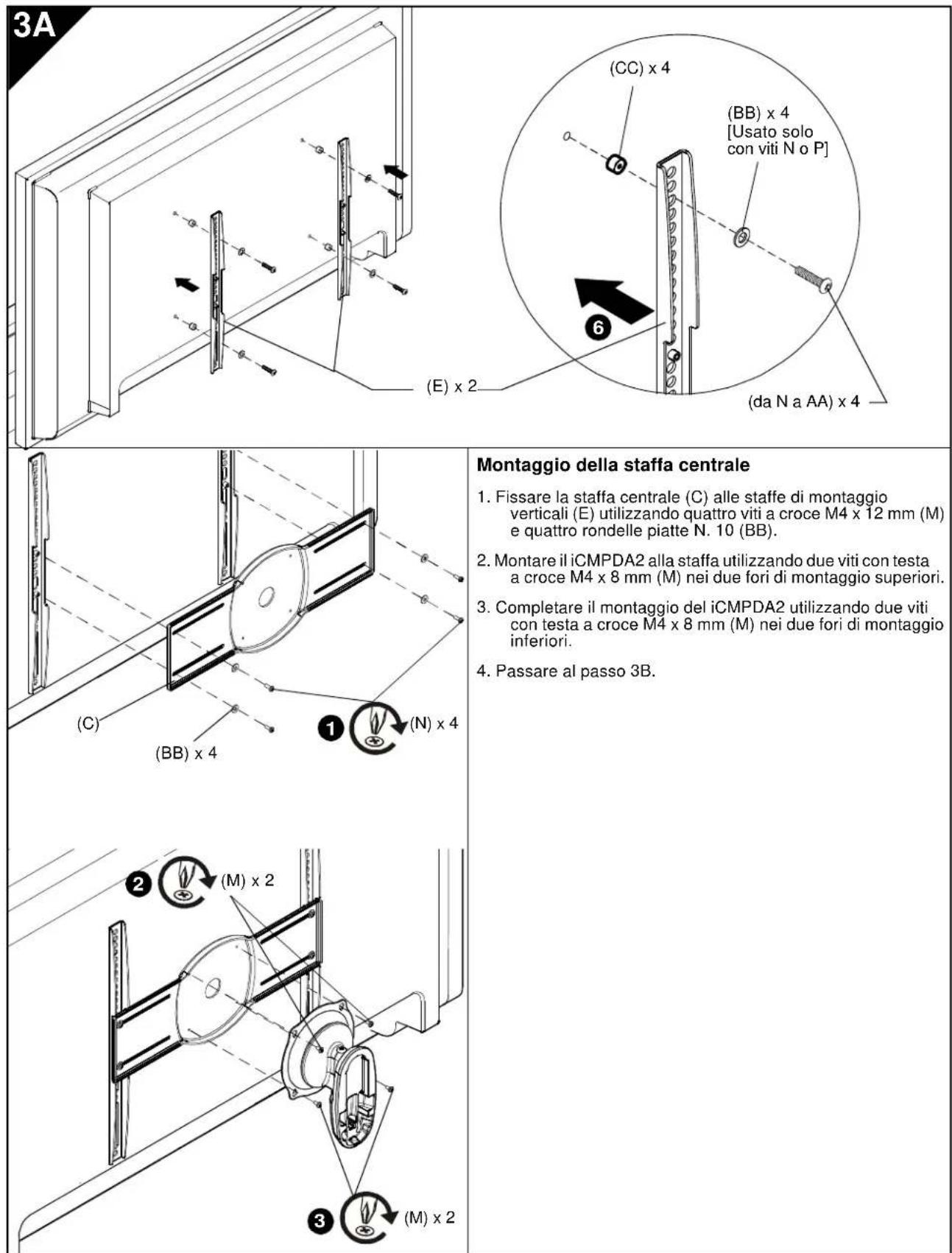

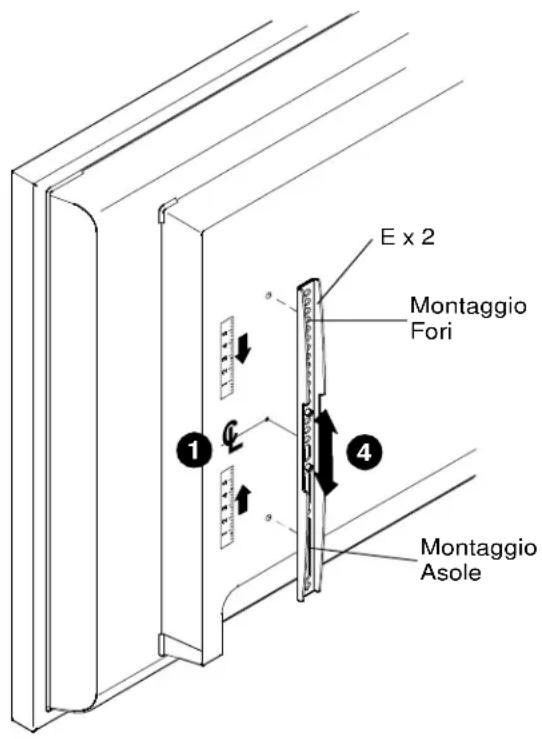

3A

Schema for di montaggio da 200 x 100, 200 x 200, 300 x 300, 400 x 200 o 400 x 400

Montaggio delle staffe verticali

AVVERTENZA: L'INSTALLAZIONE ERRONEA
PUO CAUSARE LA CADUTA DEL SUPPORTO
CON POSSIBILITA DI GRAVI LESIONI PERSONALI
E DANNI ALL'APPARECCHIATURA! NON sostituire i componenti. Utilizzato escludamente i componenti forniti o specificati

AVVERTENZA: dal fabbricante.

1. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato sinistro dello schermo.
2. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato destro dello schermo.
3. Orientare la staffa di montaggio vertical (E) in modo che i fori di montaggio siano in alto, e le asole di montaggio siano in basso.
4. Allineare fori di montaggio e asole nella staffa di montaggio verticale (E) con i fori di montaggio superiore e inferiore dello schermo.
5. Regolare la posizione della staffa di montaggio verticale (E) sono a che il contrassegno fatto al Passo 1 non si allinae con il contrassegno centrale nella staffa di montaggio verticale (E).
6. Assicurare la staffa di montaggio verticale del lato sinistro (E) allo schermo utilizzato due viti Phillips a testa cilindrica con spigolo superiore arrotondato (da N a AA).

NOTA:utilizzareanche rondelle piatte N.10 (BB) se siutilizzano le viti N o P.

NOTA: se la superficie di montaggio dello schermo è incassata, oppure ha sporgenze o una scatola di alimentazione, è necessario insere distantziatori e utilizzare viti più lunghe tra lo schermo e le staffe di montaggio verticali (E).

1. Ripetere i passi da 3 a 6 per la staffa di montaggio verticale del lato destro, utilizzando i fori corrispondenti per l'allineamento orizzontale delle staffe.

3B

2 3
Mx2

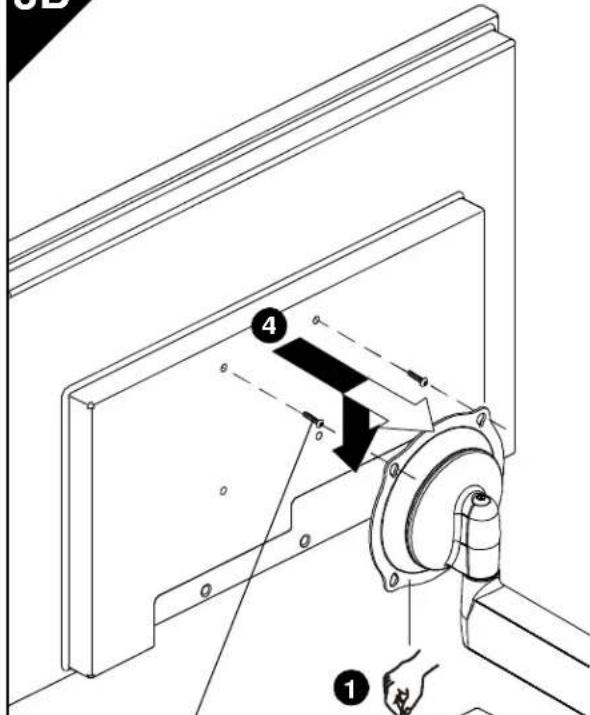

Installazione del display con schema di fori per il montaggio a filo 100 × 100 mm

IMPORTANT! Questa procedura vale solamente se i fori di montaggio 100 × 100 mm sul retro del display sono a filo con la superficie posteriore del display, OPPURE se le staffe (C, E) sono state precedentemente installate secondo le istruzioni del passaggio 3A.

AVVERTENZA: UN PESO SUPERIORITY ALLA CAPACITA NOMINALE PUO ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. É responsabilità dell'institutare verificare che il peso totale di tutti i componer montati sul iCMPDA2 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi lavoramente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE".

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUO ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si insertisco e si avvitano agevolmente nei fori di montaggi.

1. Con un cacciavite a stella, inseire due viti (M) nei fori di montaggio filettati superiori posti sul retro del display (o nelle staffe C, E; se utilizzate).

2. Avvitare le viti a fondo nel display (o nelle staffe C, E; seutilizzate), quindi svitarle di 3 giri completi.

AVVERTENZA: UN AVVITAMENTO INADEGUATO
DEI FILETTI PUò PROVOCARE LA CADUTA DEL
DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI
ALL'APPARECCHIATURA. Svitare SOLAMENTE di quando necessario per l'installazione della staffa Centris.

1. Sollevare e allineare il display in modo che le viti sul retro (o nelle staffe C, E; se utilizzate) si insertiscano nei fori di montaggio superiore a forma di goccia della staffa Centris. Abbassare il display in posizione.

NOTA: NON serrare le viti a quello punto.

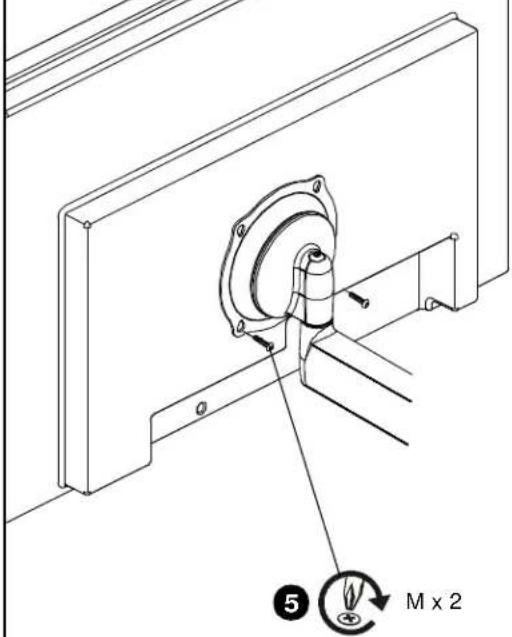

1. Con un cacciavite a stella, inseire due viti (M) atraverso i fori di montaggio inferiori a goccia della staffa Centris nel display (o nelle staffe C, E; se utilizzate).
2. Serrare le quattro viti (M). Non avvitare eccessivamente.

3C

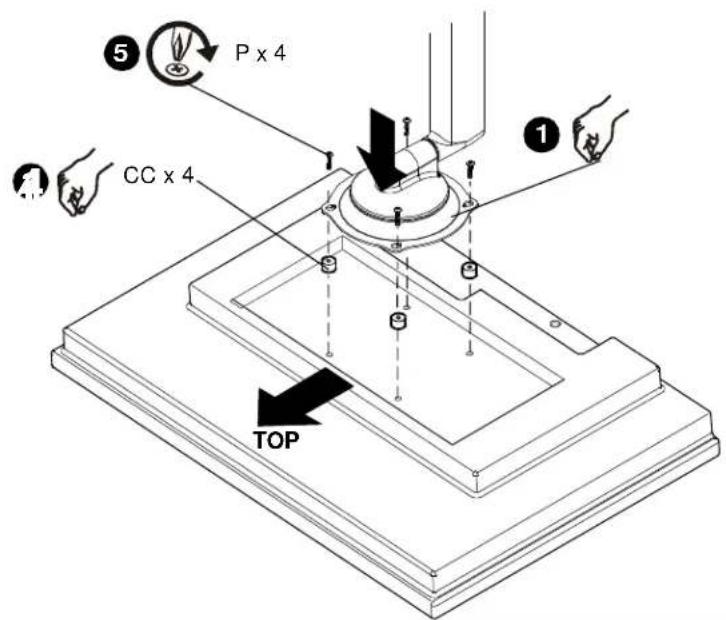

Installazione del display con schema di fori per il montaggio incassato 100 × 100 ~mm

IMPORTANT! Questa procedura vale solamente se i fori di montaggio 100 × 100 ~mm sul retro del display sono incassati nella superficie posteriore del display.

AVVERTENZA: UN PESO SUPERIORE ALLA CAPACITA NOMINALE PUO ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. É responsabilità dell'institutore verificare che il peso totale di tutti i componenti montati sul iCMPDA2 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi facilitmente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE"
2. Appoggiare attentamente il display con lo schermo su una superficie protetta.

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUO ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si insertiscono e si avvitano agevolmente nei fori di montaggi.

1. Inserire quattro distanziatori (CC) sui fori di montaggio nel retro del display.
2. Orientare il supporto in modo che i fori di montaggio a goccia della staffa Centris siano allineati con i fori corrispondenti nei quattro distanziatori (CC).

AVVERTENZA: UN AVVITAMENTO INADEGUATO DEI FILETTI PUO PROVOCARE LA CADUTA DEL DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI ALL'APPARECCHIATURA.

1. Con un cacciavite a stella, inseire quattro viti (P) atraverso i quattro fori di montaggio a goccia della staffa Centris ed i distanziatori (CC), fino a raggiungere il display. Serrare le quattro viti (P). Non avvitareccessivamente.
2. Procedere con "INSTALLAZIONE DEL BRACCIO BASCULANTE SULLA PIASTRADI BASE".

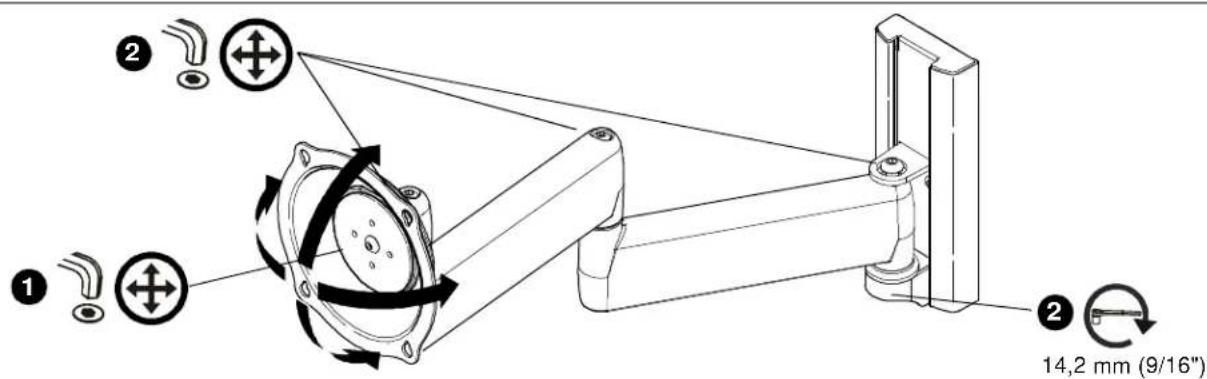

4 REGOLAZIONE

1. Per regolare la tensione del passo, allentare o serrare leggermente la vite di regolazione come necessario, utilizzando la chiave esagonale (K).

NOTA: Se il display è montato sul braccio basculante (A), scollegare anzitutto tutti i cavi e togliere il display (vedere "INSTALLAZIONE DEL DISPLAY").

1. Per regolare l'estensione e la tensione rotatoria, allentare o serrare leggermente le viti di regolazione come necessario, utilizzando le chiavi esagonali (K, L).

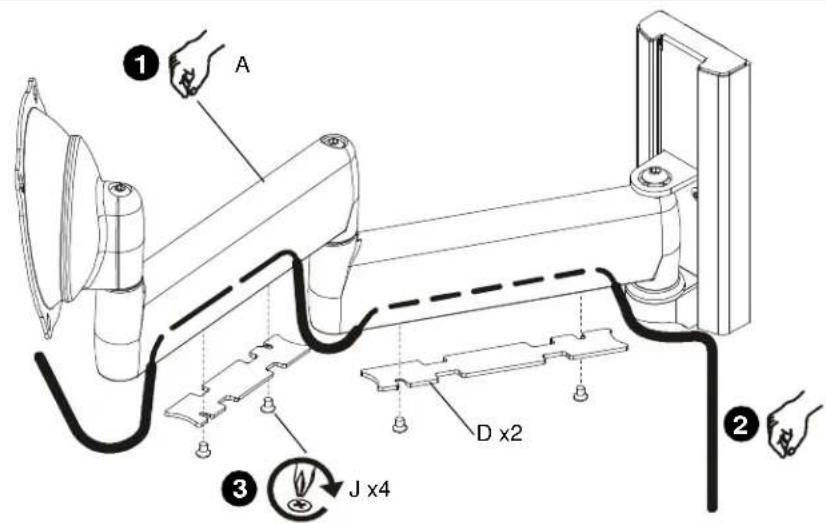

5 GESTIONE DEI CAVI

ATTENZIONE: Verificare che i cavi non siano tesi eccessivamente per il movimento del display e che non vengano intrappolati dall'installazione delle copertura (D) o delle viti (J).

1. Portare il braccio basculante (A) in posizione di massima estensione.
2. Inserire con cautela i cavi nella cavity situata nella porzione inferiore di agli braccio.
3. Servendosi di un cacciavite a stella, installare le copertura (D) e chiuderle con le viti (J).
