Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Chief
Modello	iCMPFM3B03
Utilizzo	Fissaggio di schermo piatto a parete (legno, cemento, mattoni)
Capacità di carico massima	56,7 kg (per iCMPFM3 e iCLPFM3); 79,4 kg (per iCXPFM3)
Standard VESA minimo	100 x 100 mm (iCMPFM3); 200 x 200 mm (iCLPFM3 e iCXPFM3)
Numero di montanti richiesti (legno)	2 montanti distanziati di 40,6 cm (16") o 61 cm (24") a seconda del modello
Spessore massimo del rivestimento murale	15,9 mm (5/8") per cartongesso
Materiale	Acciaio robusto
Inclinazione	Sì, tramite un sostegno regolabile (posizione di lavoro e bloccata)
Rotazione	No, supporto fisso (tranne rotazione tramite staffe di fissaggio)
Fissaggio a parete	Viti e tasselli forniti (viti per legno o tasselli per cemento)
Fissaggio allo schermo	Staffe di fissaggio con viti M4, M5, M6, M8 e distanziali
Numero di punti di fissaggio dello schermo	4, 6 o 8 a seconda della configurazione VESA
Gestione dei cavi	Possibilità di riporre i cavi dietro lo schermo; nessun passacavi integrato
Sicurezza antifurto	Occhiello per lucchetto o cavo antifurto (non fornito)
Installazione	Richiede una livella a bolla, trapano, chiave da 12,7 mm (1/2")
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Pezzi di ricambio	Disponibili presso il produttore (viti, distanziali, staffe)
Riparabilità	Supporto smontabile; parti standard sostituibili
Garanzia	Consultare il produttore (non specificata nel manuale)

Domande frequenti - iCMPFM3B03 Chief

Qual è il peso massimo che può sopportare il supporto iCMPFM3B03?

Per il modello iCMPFM3 (e iCLPFM3), il peso combinato non deve superare 56,7 kg. Per il modello iCXPFM3, il limite è di 79,4 kg. Verifica il modello esatto nel tuo manuale.

Su quali tipi di pareti si può installare questo supporto?

Il supporto può essere fissato su montanti in legno, su cemento, blocchi di cemento o mattoni. I fissaggi adatti sono forniti.

Qual è lo standard VESA minimo richiesto?

Per il modello iCMPFM3, i fori di montaggio devono misurare almeno 100 x 100 mm. Per i modelli iCLPFM3 e iCXPFM3, è necessario almeno 200 x 200 mm.

Come scegliere la giusta lunghezza della vite per lo schermo?

Seleziona la vite più corta che sporge dalla rondella di almeno il diametro della vite. Inseriscila attraverso la staffa, la rondella e il distanziale nel foro di montaggio; la vite non deve toccare il fondo del foro.

Cosa fare se lo schermo è incassato o ha protuberanze?

Utilizza i distanziali forniti (FP e FQ) in modo che le staffe di fissaggio poggino in piano. Puoi impilare i distanziali se necessario.

Come agganciare lo schermo al supporto a parete?

Tira le maniglie delle staffe per metterle in posizione di sostegno, aggancia lo schermo sulla guida superiore della staffa a parete, quindi spingi le staffe per bloccarle contro il muro.

Si può inclinare lo schermo dopo l'installazione?

Sì, il supporto è progettato con un sostegno regolabile. Puoi inclinare lo schermo in posizione di lavoro o bloccarlo piatto contro il muro.

Come pulire il supporto?

Utilizza un panno morbido e asciutto. Non utilizzare detergenti abrasivi o solventi.

Dove trovare pezzi di ricambio?

I pezzi di ricambio (viti, distanziali, staffe) sono disponibili presso il produttore Chief. Contatta il servizio clienti o consulta il sito ufficiale.

È possibile proteggere lo schermo contro il furto?

Sì, le staffe di fissaggio hanno un foro in basso che permette di installare un lucchetto o un cavo antifurto (non forniti).

MANUALE UTENTE iCMPFM3B03 Chief

AVVERTENZE e PRECAUZIONI IMPORTANTI!

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

AVVERTENZA: Il superamento della portata massima specificata può causare gravi lesioni personali e danni all'unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per la serie iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per la serie iCXPFM3. L'uso di prodotti più pesanti del massimo peso indicato potrebbe comportare la caduta del supporto e dei suoi accessori con potenziali lesioni personali.

1
(illustrazione di iCMPFM)

12,7 mm (1/2 poll)

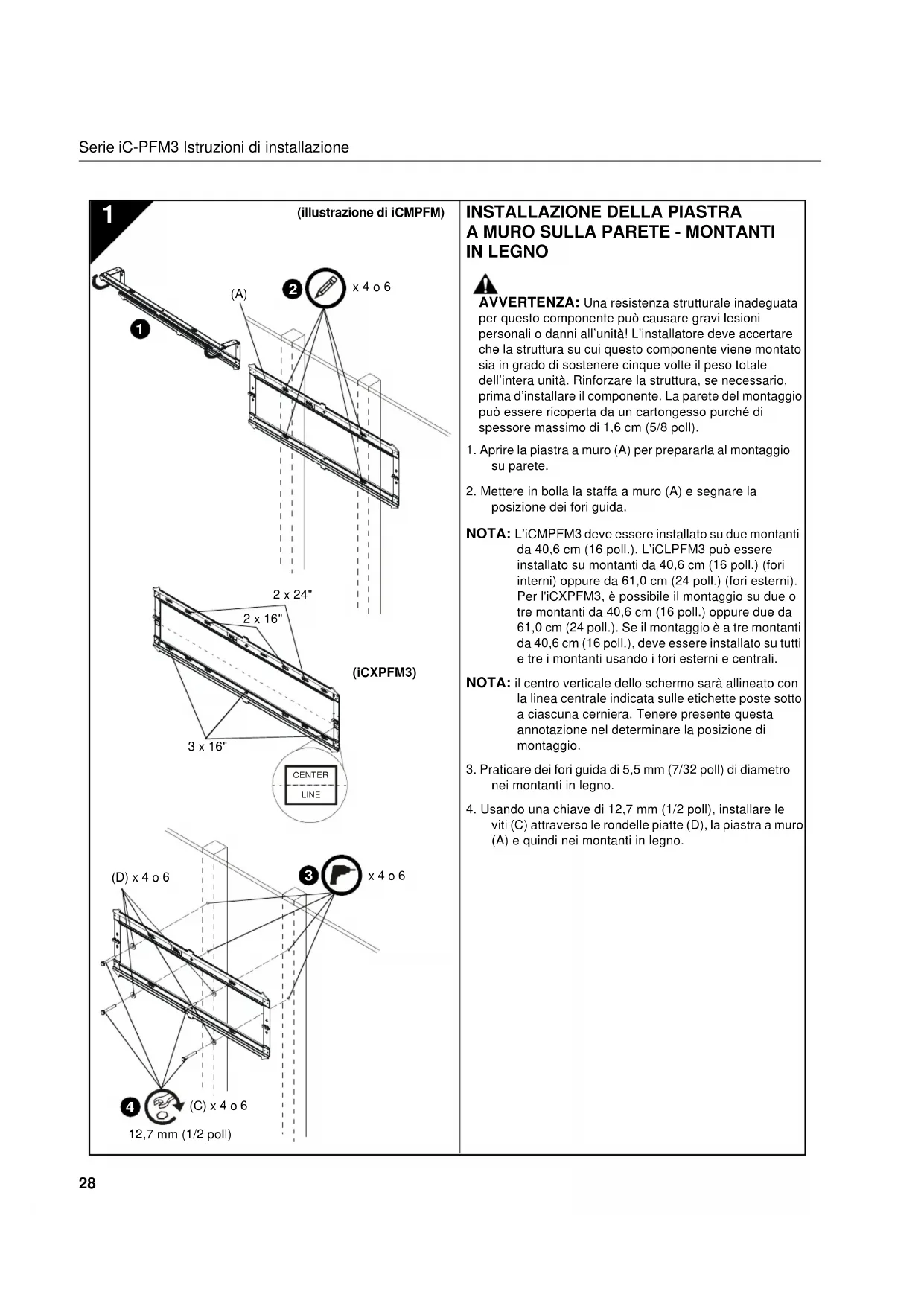

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può causare gravi lesioni personali o danni all'unità! L'installatore deve accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso purché di spessore massimo di 1,6 cm (5/8 poll).

1. Aprire la piastra a muro (A) per prepararla al montaggio su parete.

2. Mettere in bolla la staffa a muro (A) e segnare la posizione dei fori guida.

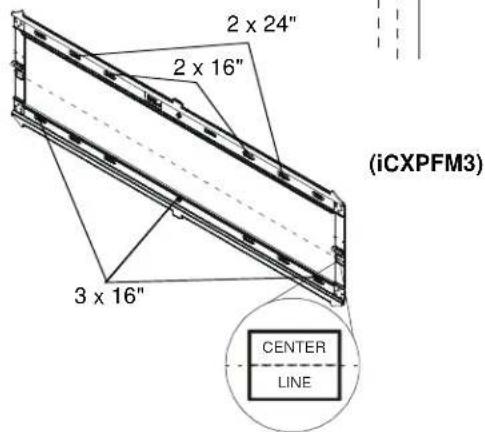

NOTA: L'iCMPFM3 deve essere installato su due montanti da 40,6 cm (16 poll.). L'iCLPFM3 può essere installato su montanti da 40,6 cm (16 poll.) (fori interni) oppure da 61,0 cm (24 poll.) (fori esterni). Per l'iCXPFM3, è possibile il montaggio su due o tre montanti da 40,6 cm (16 poll.) oppure due da 61,0 cm (24 poll.). Se il montaggio è a tre montanti da 40,6 cm (16 poll.), deve essere installato su tutti e tre i montanti usando i fori esterni e centrali.

NOTA: il centro verticale dello schermo sarà allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente questa annotazione nel determinare la posizione di montaggio.

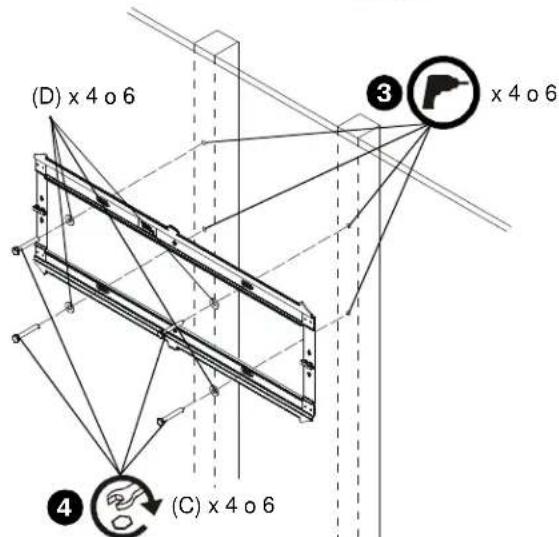

1. Praticare dei fori guida di 5,5 mm (7/32 poll) di diametro nei montanti in legno.

2. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) attraverso le rondelle piatte (D), la piastra a muro (A) e quindi nei montanti in legno.

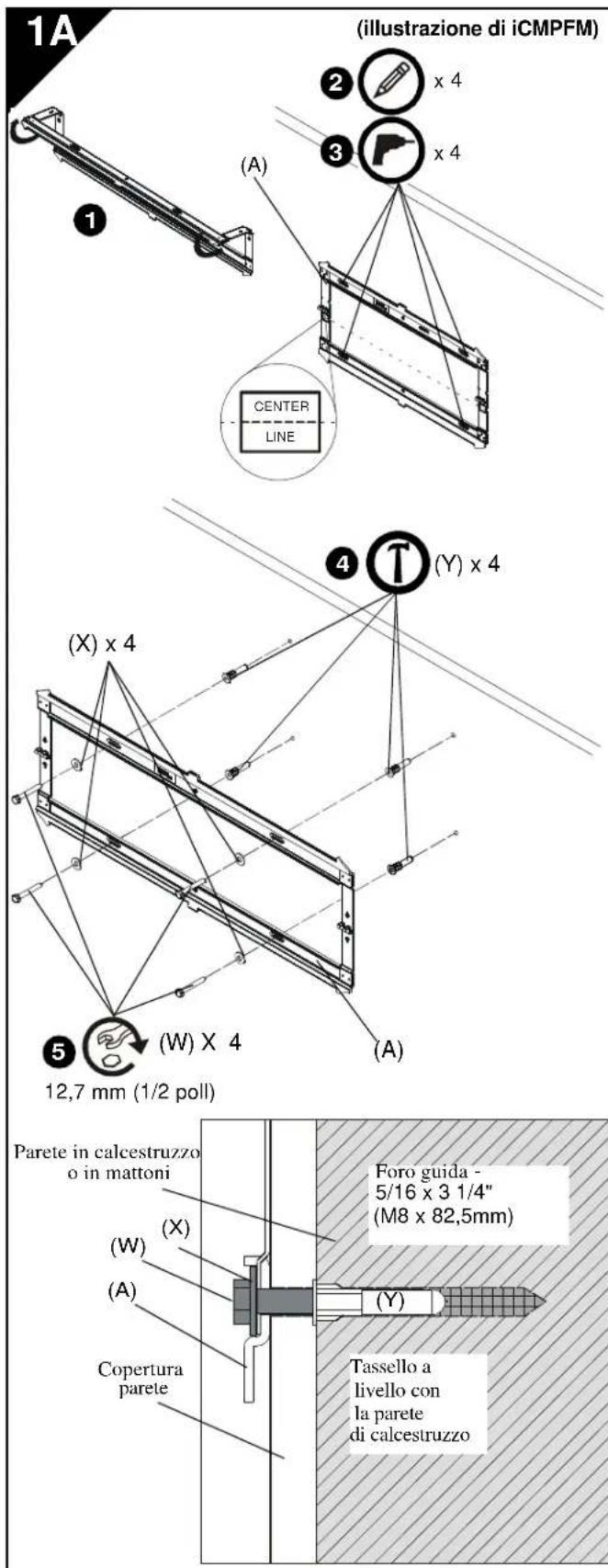

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può causare gravi lesioni personali o danni alle attrezzature! L'installatore deve accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. la parete del montaggio può essere ricoperta da un cartongesso purché di spessore massimo di 1,6 cm (5/8 poll.)

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O La perforazione dEl tubi delle condutture del gas pOSSONO causare la morte o lesioni gravi alle persone! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, di acqua e di scarico o di qualunque altro tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

1. Aprire la piastra a muro (A) per prepararla al montaggio su parete.
2. Mettere in bolla la piastra (A) e segnare la posizione dei fori guida nella posizione desiderata.

NOTA: Per l'iCLPFM3, possono essere utilizzati quattro fori, sia interni che esterni.

NOTA: per la serie iCXPFM3, usare i quattro fori guida esterni e i due fori intermedi della piastra a parete per l'installazione.

NOTA: il centro verticale dello schermo sarà allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente questa annotazione nel determinare la posizione di montaggio.

1. Praticare fori guida di 8 mm (5/16 poll) di diametro nella parete in corrispondenza dei punti segnati. I fori devono avere una profondità di 8,25 cm (3 1/4 poll).
2. Inserire quattro tasselli (E) nei fori praticati. Usare un martello per livellare i tasselli alla parete.

IMPORTANTE! : i tasselli devono essere installati mediante la copertura della parete fino a quando non saranno a livello con la superficie di calcestruzzo.

1. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) attraverso le rondelle piatte (D), la piastra a muro (A) e infine nei tasselli (E).

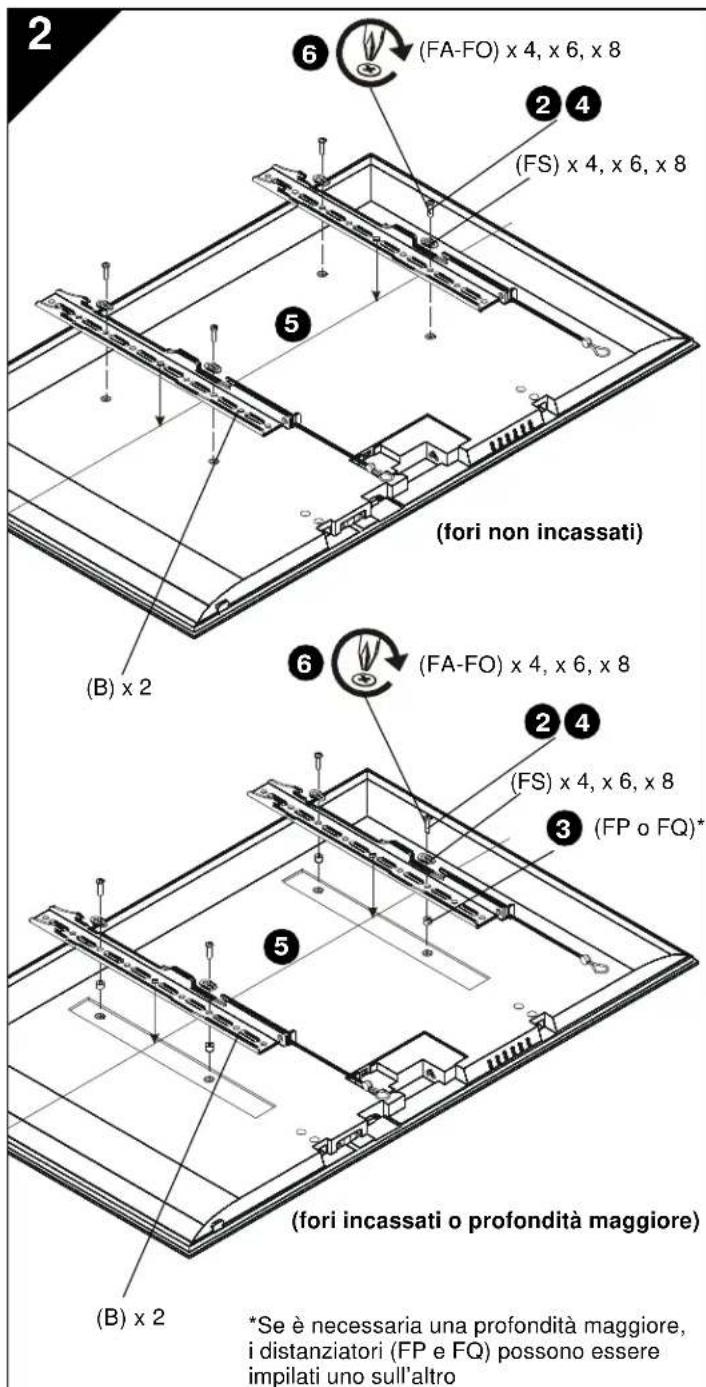

MONTAGGIO DELLE STAFFE SULLO SCHERMO

AVVERTENZA: Le dimensioni minime dei fori sono di 100 mm x 100 mm per iCMPFM3 e di 200 mm x 200 mm per iCLPFM3 e iCXPFM3.

1. Sistemare il display con lo schermo appoggiato su una superficie piana e stabile.

ATTENZIONE: L'uso di viti con un diametro non corretto potrebbe danneggiare lo schermo. Le viti corrette si avvitano facilmente nei fori di montaggio dello schermo.

1. Selezionare il diametro della vite esaminando gli articoli di ferramenta disponibili (FA-FO) (8mm, 6mm, 5mm o 4mm) e raffrontandoli ai fori di montaggio dello schermo.

2. Selezionare i distanziatori:

3. Se i fori di montaggio non sono incassati, ed entrambe le staffe (B) appaiono piatte contro lo schermo, i distanziatori non sono necessari.

4. Se i fori di montaggio sono incassati o se la presenza di sporgenze impedisce che le staffe (B) appaiano piatte, sarà necessario usare i distanziatori (FP o FQ).
5. Se è necessaria una profondità maggiore dietro lo schermo, i distanziatori (FP e FQ) possono essere impilati uno sull'altro.

ATTENZIONE: L'uso di viti di una lunghezza non corretta può danneggiare lo schermo. Le viti corrette consentono un inserimento sufficiente della filettatura da produrre una buona presa senza toccare il fondo dei fori di montaggio sullo schermo.

1. Selezionare la lunghezza delle viti:

2. Usando la mano, inserire la vite PIÙ CORTA provvista del diametro selezionato (FA, FE, FI o FL) attraverso la staffa (B), la rondella universale (FS), il distanziatore selezionato (FP o FQ, se necessario) e infine nel foro di montaggio dello schermo. NON stringere per il momento la vite nel foro.

3. Se la vite è della lunghezza corretta, la testa della vite sporgerà sopra la rondella piatta di una distanza pari o superiore a quella del diametro della vite. Se la vite non è sufficientemente lunga, sceglierne una più lunga. Selezionare la vite più corta che assicuri la sporgenza prevista.

4. Collocare le staffe (B) sullo schermo, verificando che:

5. I ganci superiori si trovino al lato superiore dello schermo.

6. Il centro delle staffe installate (B) sia il più vicino possibile al centro del retro dello schermo. Il centro della staffa è contrassegnato da un foro a forma di rombo.

7. Usando un cacciavite a croce, inserire con cautela le viti selezionate attraverso le rondelle universali (FS), le staffe (B) e i distanziatori (FP o FQ, se necessario) e infine nello schermo.

8. Stringere tutte le viti. Verificare di aver utilizzato tutti i fori di montaggio dello schermo necessari (4, 6 o 8).

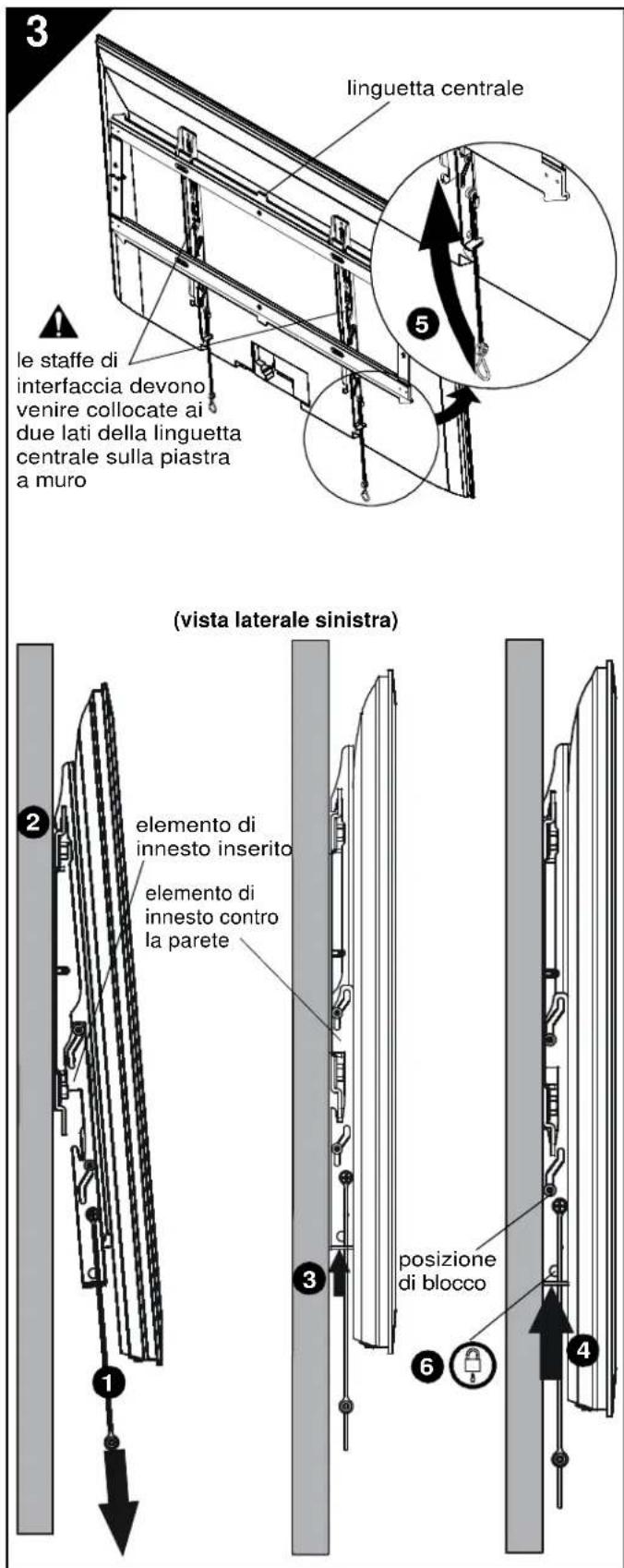

MONTAGGIO DELLO SCHERMO SULLA PIASTRA A MURO

AVVERTENZA: Il superamento della portata specificata può causare gravi lesioni personali o danni alle unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per iCXPFM3. L'uso di prodotti con un peso superiore al valore massimo indicato potrebbe comportare la caduta del supporto e dei suoi accessori con potenziali lesioni personali.

AVVERTENZA: Lo schermo può essere molto pesante. Accertarsi di poterlo sollevare e manovrare come necessario al fine di una corretta installazione sulla piastra a muro. La mancata adozione di adeguate precauzioni può causare gravi lesioni personali o danni all'unità!

AVVERTENZA: Le staffe di interfaccia devono venire collocate ai due lati della linguetta centrale sulla piastra a muro.

1. Verificare che le staffe di interfaccia siano in posizione di appoggio pre-innesto tirando le maniglie il più possibile verso il basso.
2. Agganciare lo schermo con le staffe (B) alla guida superiore della piastra a muro (A). L'elemento di innesto dovrebbe inserirsi nella parte inferiore della piastra a muro.

NOTA: Mentre lo schermo è in posizione di pre-innesto, si può procedere a sistemare i cavi e a fare le regolazioni necessarie sul retro-schermo.

1. Sbloccare l'elemento di innesto spingendo verso l'alto sulle staffe di interfaccia fino quando l'elemento di innesto non risulta completamente appoggiato alla parete.

2. Spingere ancora verso l'alto sulle staffe di interfacce fino a bloccare lo schermo in posizione fissa contro la parete.

3. Una volta completata l'installazione, le cinghie vanno ripiegate dietro lo schermo sulle tacche delle staffe di interfaccia (B) in modo che non siano visibili allo spettatore.

4. (Opzionale) Far passare il lucchetto o il blocco-cavi (non inclusi) attraverso i fori in basso sulla staffa di interfaccia per la massima protezione.
