BRUGSANVISNING iCMPFM3B03 Chief

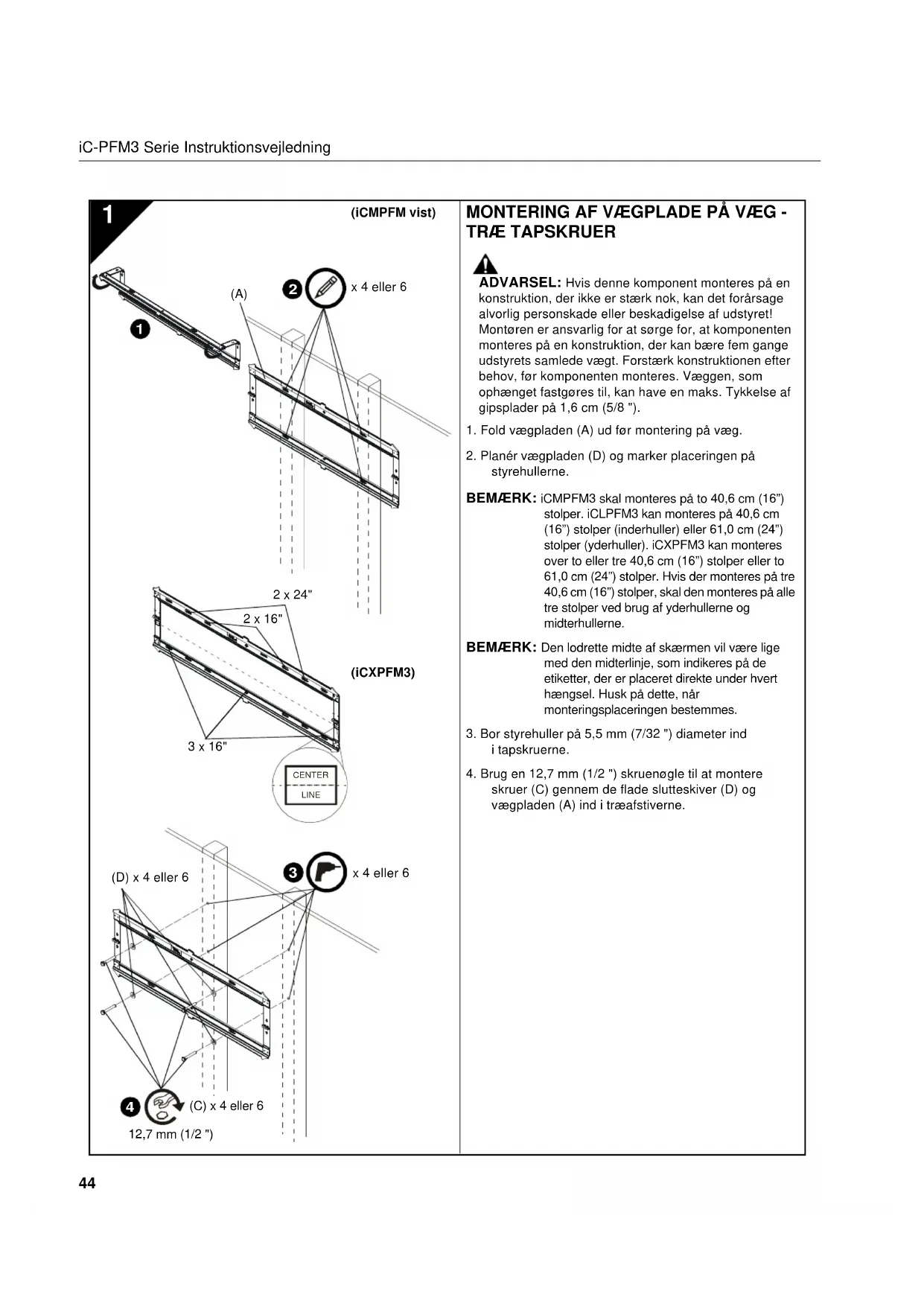

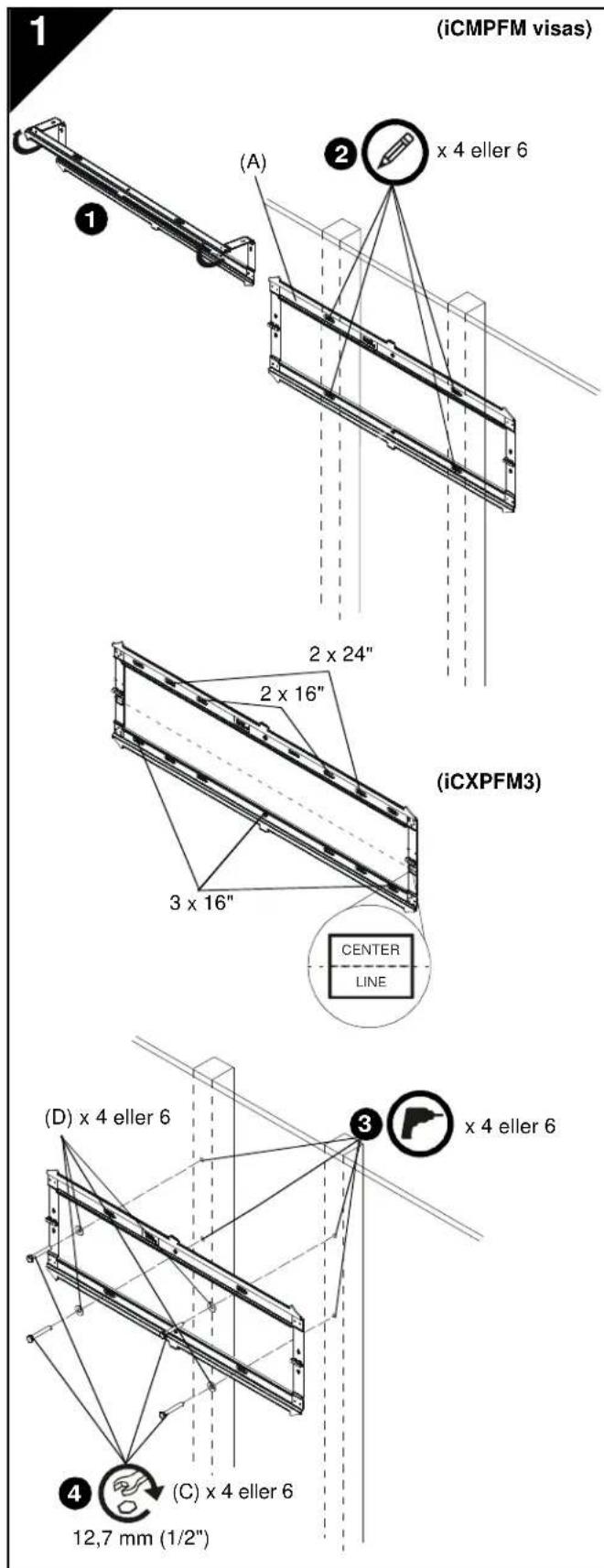

MONTERING AF VÆGPLADE PÅ VÆG - TRÆ TAPSKRUER ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen, som ophænget fastgøres til, kan have en maks. Tykkelse af gipsplader på 1,6 cm (5/8 ").

1. Fold vægpladen (A) ud før montering på væg.

2. Planér vægpladen (D) og marker placeringen på

styrehullerne. BEMÆRK: iCMPFM3 skal monteres på to 40,6 cm (16”) stolper. iCLPFM3 kan monteres på 40,6 cm (16”) stolper (inderhuller) eller 61,0 cm (24”) stolper (yderhuller). iCXPFM3 kan monteres over to eller tre 40,6 cm (16”) stolper eller to 61,0 cm (24”) stolper. Hvis der monteres på tre 40,6 cm (16”) stolper, skal den monteres på alle tre stolper ved brug af yderhullerne og midterhullerne. BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i træafstiverne.

ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen, som ophænget fastgøres til, kan have en maks. tykkelse af gipsplader på 1,6 cm (5/8"). ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG

BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

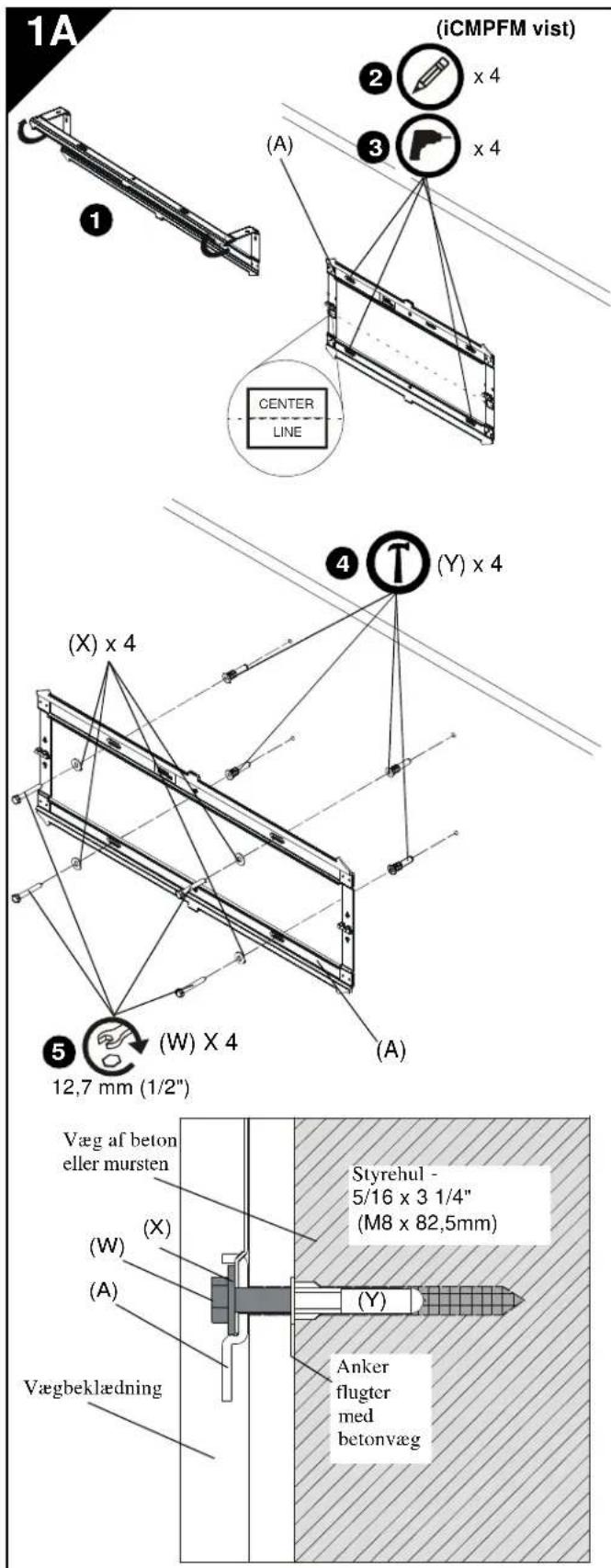

1. Fold vægpladen (A) ud før montering på væg.

2. Planér vægpladen (A) og marker placeringen af

styrehullerne på den ønskede monteringsplacering. BEMÆRK: I forbindelse med iCLPFM3 kan enten de fire inder- eller yderhuller benyttes. BEMÆRK: I forbindelse med iCXPFM3 skal de fire yderhuller og de to midterhuller på vægpladen bruges ved montering. BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

3. Bor 8 mm (5/16") diameter styrehuller i væggen på

hammer til at banke rawpluggene ind i hullerne. VIGTIGT! : Ankrene skal monteres igennem enhver vægbeklædning, indtil de flugter med betonvæggen

5. Brug en 12,7 mm (1/2") skruenøgle til at montere skruer

(C) gennem de flade slutteskiver (D) og vægpladen (A) ind i betonrawpluggene (E).

(W) X 4 (X) x 4 (Y) x 4 (A) Væg af beton eller mursten Vægbeklædning Styrehul - Anker flugter med betonvægiC-PFM3 Serie Instruktionsvejledning

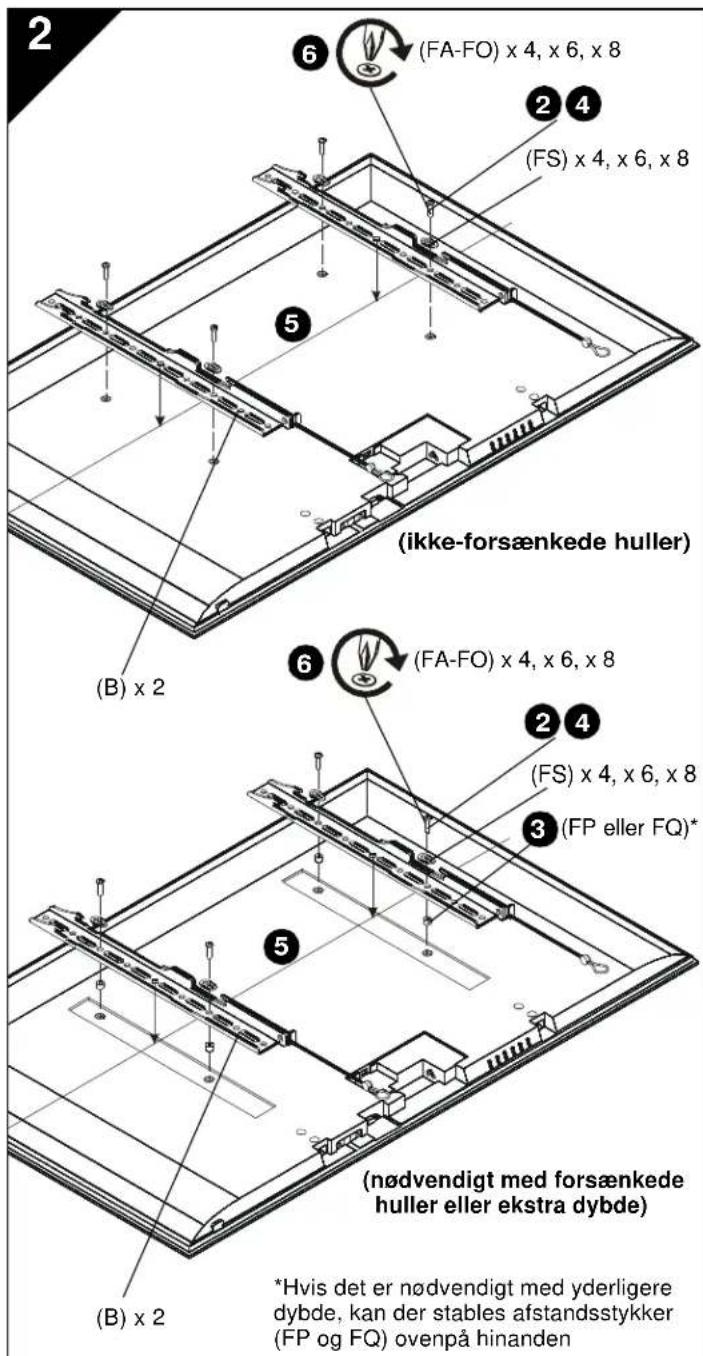

MONTERING AF BESLAG PÅ SKÆRM

ADVARSEL: Det mindste hulmønster er100 mm x 100 mm for iCMPFM3 og200 mm x 200 mm for iCLPFM3 og iCXPFM3.1. Læg skærmen med forsiden nedad på enbeskyttende overflade.FORSIGTIG: Brug af skruer med en forkertdiameter kan beskadige din skærm! De korrekteskruer vil nemt kunne skrues ind i skærmensmonteringshuller.

2. Vælg skruernes diameter ved at undersøge

materiel (FA-FO) (8 mm, 6 mm, 5 mm, eller 4 mm)og sammenligne med monteringshullerne påskærmen.3. Vælg afstandsstykker:• Hvis monteringshullerne ikke er forsænkede,og begge beslag (B) kan ligge fladt modskærmen, er det ikke nødvendigt medafstandsstykker.• Hvis monteringshullerne er forsænkede, ellerhvis fremspring forhindrer beslagene (B) i atligge fladt, skal der bruges afstandsstykker(FP eller FQ).• Hvis det er nødvendigt med yderligere dybdebag skærmen, kan der stablesafstandsstykker (FP og FQ) ovenpå hinanden.FORSIGTIG: Brug af skruer med forkert længdekan beskadige din skærm! De korrekte skruer vilhave tilstrækkelig gevindtilkobling uden at røre vedbunden af skærmens monteringshuller.4. Vælg skruens længde:• Indfør med hånden den KORTESTEskruelængde med den valgte diameter(FA, FE, FI eller FL) gennem beslag (B),universal-slutteskruer (FS) og det valgteafstandsstykke (FP eller FQ om nødvendigt)ind i skærmens monteringshul. Skru IKKEskruen i hullet på nuværende tidspunkt.• Den korrekte skruelængde kræver, at basenaf skruehovedet stikker frem over den fladeskive, en afstand som svarer til eller er størreend skruens diameter. Hvis skruelængden erutilstrækkelig, vælges en længere skrue. Vælg den korteste skrue, som vil stikke frem i den nødvendige afstand.5. Anbring beslagene (B) på skærmen, idet du sikrerdig følgende:• De øverste kroge er mod skærmensøverste del.• Midten af beslagene (B) er så tæt sommuligt på skærmens bagsides midte eftermontering. Midten af beslaget er angivetmed det rombeformede hul.6. Brug en stjerneskruetrækker til omhyggeligt atmontere de valgte skruer igennem de fladeslutteskiver (FS), beslag og afstandsstykkerne(FP eller FQ, om nødvendigt) og ind i skærmen.7. Stram alle skruer. Sørg for, at alle relevantemonteringshuller i skærmen (4, 6 eller 8) benyttes.

(ikke-forsænkede huller) (FS) x 4, x 6, x 8

(B) x 2(FA-FO) x 4, x 6, x 8(B) x 2(FP eller FQ)*(nødvendigt med forsænkede huller eller ekstra dybde)*Hvis det er nødvendigt med yderligeredybde, kan der stables afstandsstykker(FP og FQ) ovenpå hinanden(FS) x 4, x 6, x 8(FA-FO) x 4, x 6, x 8Instruktionsvejledning iC-PFM3 Serie

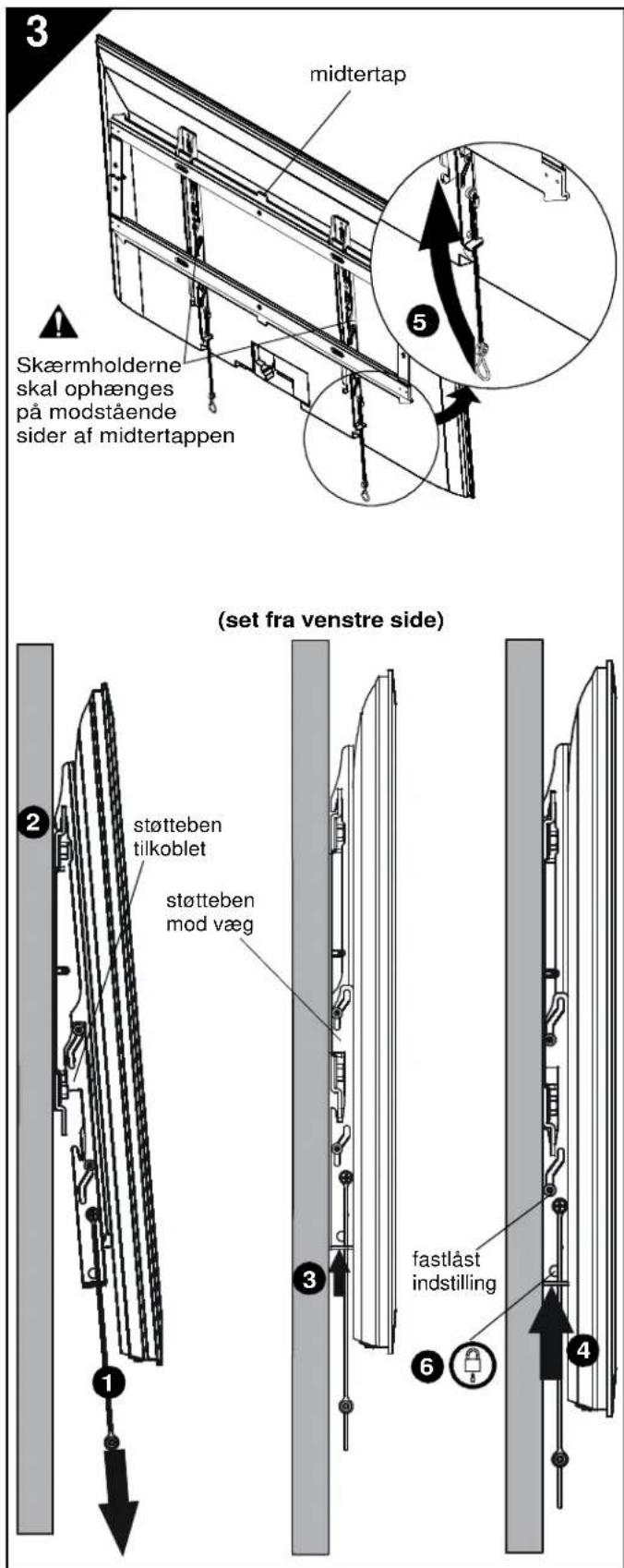

VÆGPLADE ADVARSEL: Hvis vægtkapaciteten overskrides, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Det er installatørens ansvar at sørge for, at den totale vægt for alle dele ikke overstiger 56,7 kg for iCMPFM3 og iCLPFM3 eller 79,4 kg for iCXPFM3. Anvendelse med produkter som er tungere end den angivne maksimalvægt, kan medføre at ophænget og dets tilbehør falder ned og forårsager skader. ADVARSEL: Skærmen kan være meget tung! Sørg for, at skærmen kan løftes og manøvres uden problemer og som påkrævet for at montere den på vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret! ADVARSEL: Skærmholderne skal hænges på modstående sider af midtertappen på vægpladen!

1. Sørg for at skærmholderne er i støttebensposition

ved at trække håndtagene så langt ned som muligt.

2. Hæng skærmen med beslagene (B) på den

øverste skinne af vægpladen (A). Støtterne skal gribe ind i den nederste del af vægpladen. BEMÆRK: Enhver justering af kabelstyring eller bagskærms skal foretages, mens skærmen hviler på støttebenene.

3. Lås op for støttebenene ved at skubbe på

skærmholderne, indtil støttebenene hviler mod væggen.

4. Skub længere ind og op på skærmholderne for

at låse skærmen fast på væggen.

5. Stropper kan stikkes bag skærmen på hakket på

interfacebeslagene (B), efter monteringen er færdig, så de ikke er synlige for seeren.

6. (Valgfrit) Før hængelåsen eller kabellåsen

Skærmholderne skal ophænges på modstående sider af midtertappen støtteben tilkoblet støtteben mod væg fastlåst indstilling
