BRUKSANVISNING iCMPFM3B03 Chief

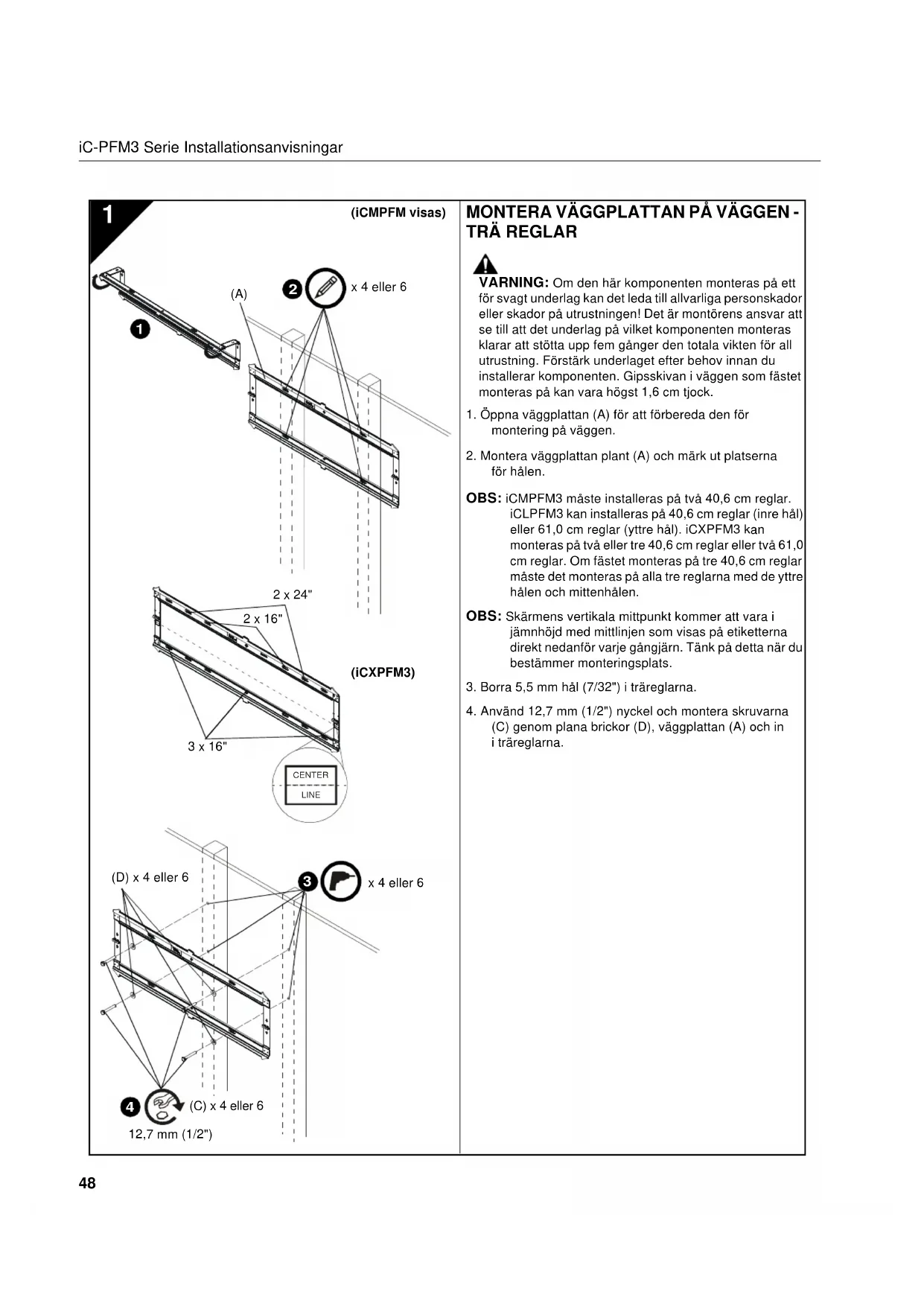

TRÄ REGLAR VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

1. Öppna väggplattan (A) för att förbereda den för

montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna

för hålen. OBS: iCMPFM3 måste installeras på två 40,6 cm reglar. iCLPFM3 kan installeras på 40,6 cm reglar (inre hål) eller 61,0 cm reglar (yttre hål). iCXPFM3 kan monteras på två eller tre 40,6 cm reglar eller två 61,0 cm reglar. Om fästet monteras på tre 40,6 cm reglar måste det monteras på alla tre reglarna med de yttre hålen och mittenhålen. OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

3. Borra 5,5 mm hål (7/32") i träreglarna.

4. Använd 12,7 mm (1/2") nyckel och montera skruvarna

(C) genom plana brickor (D), väggplattan (A) och in i träreglarna.

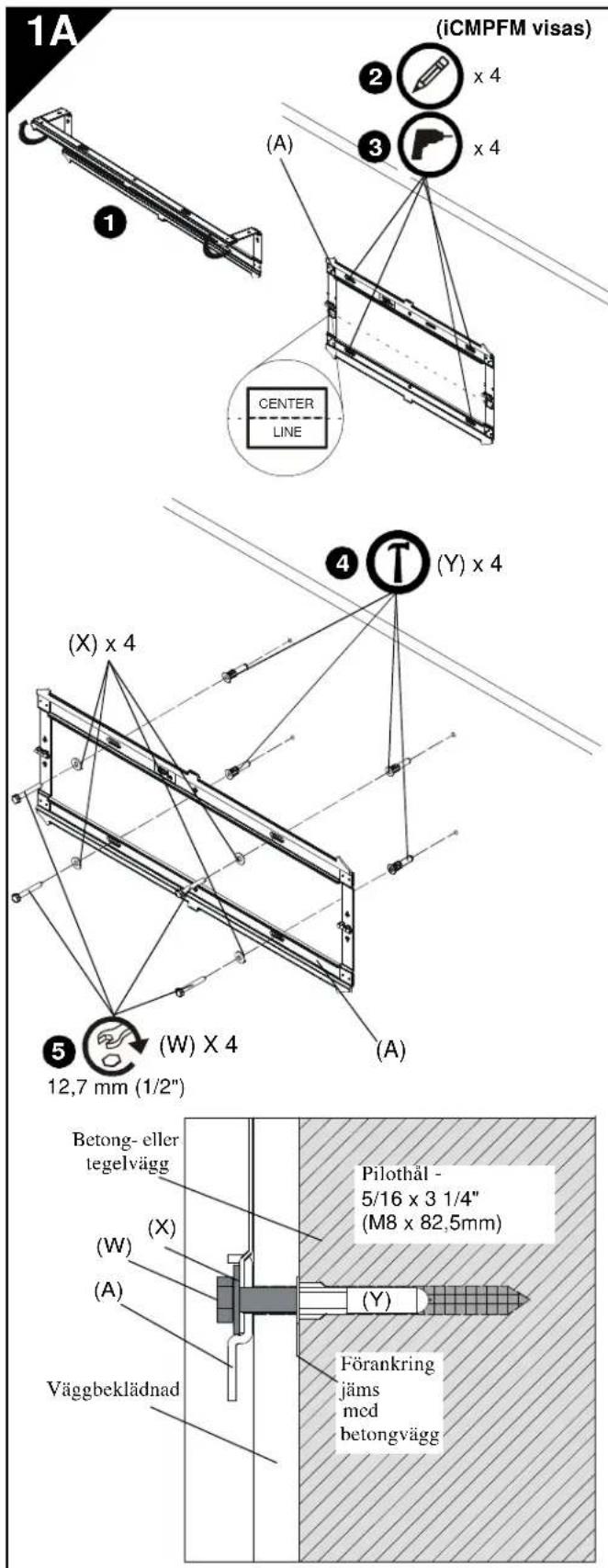

ELLER TEGEL VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock. VARNING: FARA FÖR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från elektriska sladdar och kablar innan du borrar eller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT

SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från rörsystem för gas, vatten, avfall eller annat innan du borrar eller monterar fästen.

1. Öppna väggplattan (A) för att förbereda den för

montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna

för hålen. OBS: För iCLPFM3 kan antingen de fyra inre eller yttre hålen användas. OBS: Vid montering av iCXPFM3, använd de yttre fyra hålen och de två mittenhålen på väggplattan. OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

3. Borra 8 mm hål (5/16") i markeringarna på väggen.

Hålen måste vara åtminstone 82,50 mm (3 1/4) djupa.

4. Montera fyra betongförankringar (E) i borrhålen.

Använd en hammare för att knacka in förankringarna i hålen. VIKTIGT! : Förankringarna måste monteras genom väggbeklädnad tills de sitter jäms med betongväggen

5. Använd 12,7 mm (1/2") nyckel och montera skruvarna

(C) genom plana brickor (D), väggplattan (A) och in i betongförankringarna (E).

(W) X 4 (X) x 4 (Y) x 4 (A) Betong- eller tegelvägg Väggbeklädnad Pilothål - Förankring jäms med betongväggiC-PFM3 Serie Installationsanvisningar

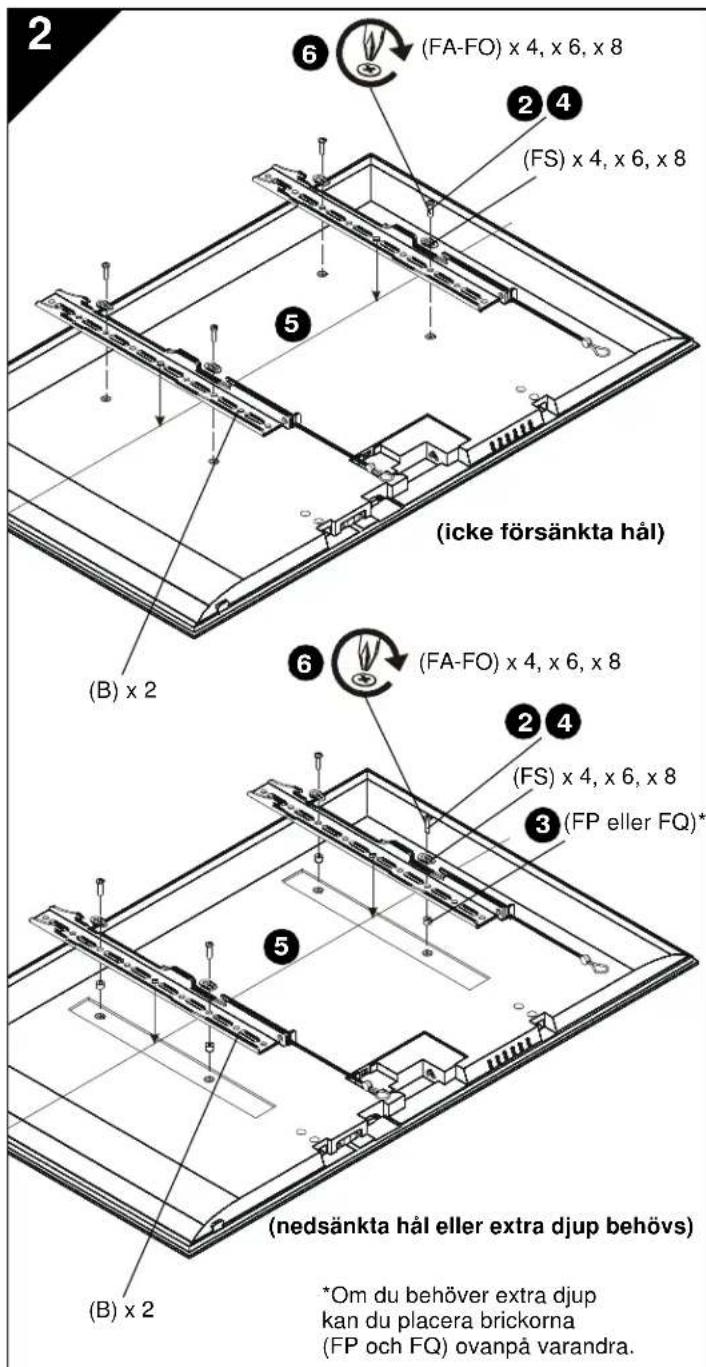

MONTERA FÄSTENA VID SKÄRMEN

VARNING: Den minsta storleken på hålmönstret är 100 mm x 100 mm för iCMPFM3 och200 mm x 200 mm för iCLPFM3 och iCXPFM3.1. Lägg skärmen med framsidan nedåt på enskyddande yta. SE UPP: Om du använder skruvar med fel diameter kan skärmen skadas! Rätt skruvar kommer lätt attkunna gängas in i skärmens fästhål.

2. Välj skruvens diameter genom att undersöka

utrustningen (FA-FO) (8 mm, 6 mm, 5 mm, eller4 mm) och jämföra med fästhålen på skärmen.3. Välj brickor:• Om fästhålen inte är försänkta och bådafästena (B) kan ligga plant emot skärmenkrävs inga distansbrickor.• Om fästhålen är försänkta eller om det finnsutstickande delar som hindrar fästena (B)från att ligga plant måste distansbrickorna(FP eller FQ) användas.

• Om du behöver extra djup bakom skärmen kan du placera brickorna (FP och FQ) ovanpåvarandra. SE UPP: Om du använder skruvar med fel längd kan skärmen skadas! Rätt skruvar kommer attgängas i på rätt sätt utan att gå emot botten påskärmens fästhål.4. Välj skruvens längd:• Använd handen och sätt i den KORTASTEskruven med den valda diametern (FA, FE, FIeller FL) genom fästet (B), universalbrickan(FS) och den valda distansbrickan (FP ellerFQ, om dessa behövs) i fästhålet påskärmen. Skruven ska INTE skruvas in i håletjust nu.• Rätt skruvlängd kräver att basen på skruvenshuvud sticker ut ovanför den platta brickanlika långt eller längre än skruvens diameter.Välj en längre skruv om skruven är för kort. Välj den kortaste skruven som kommer att sticka ut tillräckligt långt.5. Placera fästena (B) på skärmen och se till att:
• De övre hakarna är riktade mot övre delen av skärmen.• Fästenas mittpunkt (B) är så nära mittpunktenpå skärmens baksida som möjligt efter att dehar monterats. Det diamantformade håletanger fästets mittpunkt.6. Använd en Phillips-skruvmejsel och monteraförsiktigt de valda skruvarna genomuniversalbrickor (FS), fästen (B) ochdistansbrickor (FP eller FQ, om sådana behövs),in i skärmen.7. Dra åt alla skruvar. Kontrollera att alla fästhål påskärmen (4, 6 eller 8) används.

(icke försänkta hål)(FS) x 4, x 6, x 8(FS) x 4, x 6, x 8(FA-FO) x 4, x 6, x 8(FA-FO) x 4, x 6, x 8(B) x 2(FP eller FQ)*(B) x 2(nedsänkta hål eller extra djup behövs)*Om du behöver extra djupkan du placera brickorna(FP och FQ) ovanpå varandra.Installationsanvisningar iC-PFM3 Serie

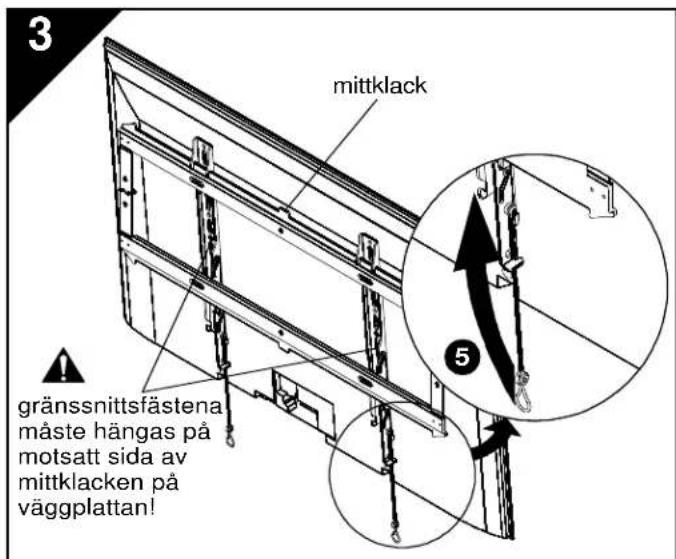

VÄGGPLATTAN VARNING: Om vikten överstigs kan det orsaka allvarlig personskada eller skada på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats inte överstiger 56,7 kg (125 lbs ) för iCMPFM3 och iCLPFM3 eller 79,4 kg (175 lbs) för iCXPFM3. Användning av produkter som överstiger den angivna maxvikten kan leda till att fästet och dess tillbehör faller ner, vilket kan orsaka skada. VARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyftas säkert och manövreras efter behov för att monteras på väggplattan. Om förebyggande åtgärder inte vidtagits kan detta leda till allvarliga personskador eller skador på utrustningen! VARNING: Gränssnittsfästena måste hängas på motsatt sida av mittklacken på väggplattan!

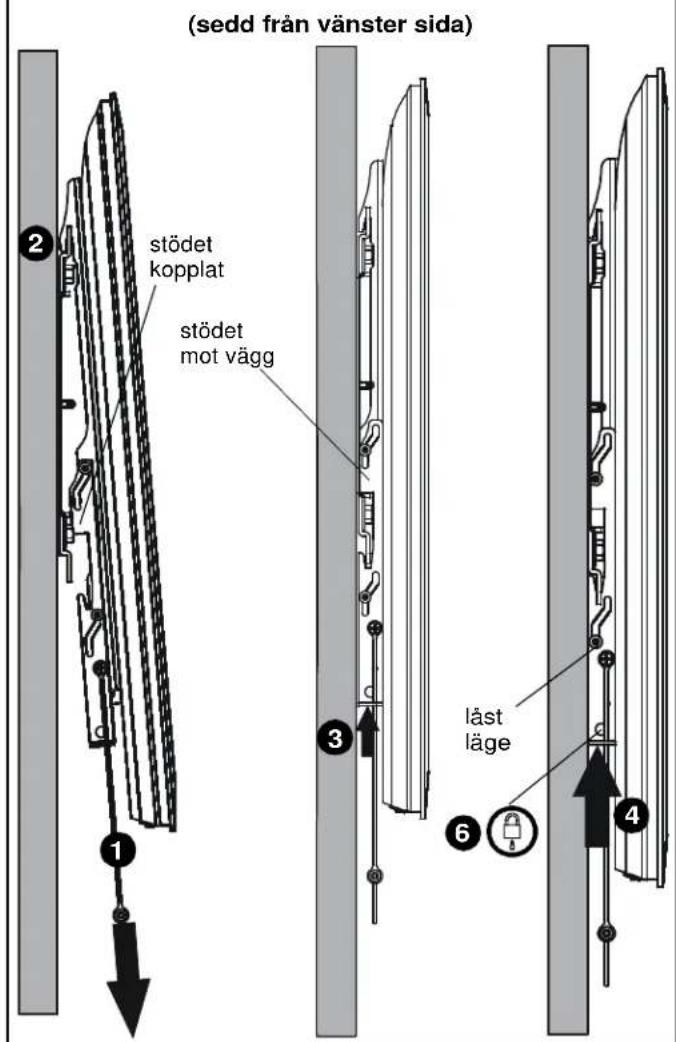

1. Se till att gränssnittsfästena befinner sig i stödläge

genom att dra ner handtagen så långt som det går.

2. Häng upp skärmen med fästena (B) på den övre

skenan på väggplattan (A). Stödet bör kopplas samman med den undre delen av väggplattan. OBS: All hantering av kablar eller justering av skärmens baksida bör göras när skärmen vilar på stödet.

3. Frigör stödet genom att trycka uppåt mot

gränssnittsfästena tills stödet vilar mot väggen.

4. Tryck vidare uppåt på gränssnittsfästena för att

skärmen ska komma i låst läge mot väggen.

5. Remmar kan stoppas in bakom skärmen och

placeras på skåran på gränssnittsfästena (B) när installationen är klar så att tittaren inte kan se dem.

6. (Valfritt) Placera hänglås eller linlås (medföljer ej)

genom gränssnittsfästenas nedre hål för att öka säkerheten. (sedd från vänster sida) stödet

måste hängas på motsatt sida av mittklacken på väggplattan! mot vägg läge mittklack
