iCXPTM3B03 - Fäste för platt skärm Chief - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för platt skärm
Märke	Chief
Modell	iCXPTM3B03
Maximal viktkapacitet	79,4 kg
Minsta monteringshålkonfiguration	200 x 200 mm
Största monteringshålkonfiguration	848 x 913 mm (med byte av fästen)
Antal nödvändiga reglar	2 eller 3 träreglar
Avstånd mellan reglar	40,6 cm (16") eller 61,0 cm (24")
Material	Stål
Ytbehandling	Svart (pulverlack)
Lutningsjustering	Ja, med spännknappar
Rotation (vridning)	Nej
Nivellering	Ja, inbyggd i fästplattan
Kabelhantering	Bakre hållremmar
Stöldskydd	Hål för hänglås eller kabel (ingår ej)
Kompatibel väggtyp	Trä, betong, betongblock, tegel
Underhåll och rengöring	Torka av med en mjuk, torr trasa
Allmän information	Tungt fäste för platta skärmar upp till 79,4 kg

Vanliga frågor - iCXPTM3B03 Chief

Vad är maxvikten för stödet iCXPTM3B03?

Den maximala vikten är 79,4 kg (175 lb) för modellen iCXPTM3.

Vilka väggtyper är kompatibla med detta fäste?

Fästet kan installeras på väggar av trä (reglar), betong, betongblock eller tegel. För trä, använd medföljande skruvar; för betong, använd medföljande pluggar.

Vilken är den minsta monteringshålkonfigurationen (VESA) som krävs?

Den minsta konfigurationen är 200 x 200 mm för modellerna iCLPTM3 och iCXPTM3.

Kan detta fäste justera lutningen?

Ja, lutningen är justerbar med spännknapparna på fästbenen. Efter justering, dra åt knapparna för att låsa läget.

Kan jag installera detta fäste på reglar med 24 tums avstånd?

Ja, modellen iCXPTM3 kan monteras på två reglar med 24 tums (61 cm) avstånd genom att använda de yttre hålen på fästplattan.

Måste jag använda alla monteringshål på skärmen?

Ja, det är nödvändigt att använda alla tillgängliga monteringshål (4, 6 eller 8) för att säkerställa en säker montering.

Hur väljer jag rätt skruvlängd för min skärm?

Sätt i den kortaste skruven i monteringshålet med brickan. Skruvhuvudet måste sticka ut minst skruvens diameter från brickan. Skruva inte fast helt innan du har kontrollerat.

Levereras fästet med ett stöldskyddssystem?

Fästet har hål i fästbenen för att sätta ett hänglås eller en stöldskyddskabel (ingår ej), vilket ger extra säkerhet.

Vad gör jag om skärmen inte ligger plant mot fästbenen?

Använd medföljande distansringar GP eller GQ om monteringshålen är försänkta eller om utskott hindrar kontakten.

Hur vänder jag fästbenen för breda skärmar?

Ta bort spännknappen, brickan och skruven, montera dem sedan på andra sidan. Se tabell 1 i bruksanvisningen för att veta om vändning är nödvändig (monteringshålsbredd > 847 mm för iCXPTM3).

BRUKSANVISNING iCXPTM3B03 Chief

WARNING: WARNING indikerar en risk för allvarlig skada eller dödsfall om du inte 15ljer anvisningarna.

FÖRSIKTIGHET: FÖRSIKTIGHET indikerar en risk för skada eller förstörelse av utrustningen om du inte följer använningarna.

WARNING: Om du inte läser, inte förstår ordentligt eller inte följer alla anvisningar kan det leda till allivarlig personskada, skada på utrustning eller upphävande av fabriksgaranti. Det är installatörens ansvar att se till att alla komponenter är hopsatta ordentligt och monteras enligt medtöljande

TÄRKEÄT VAROITUKSET JA HÄLYTYKSET

VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

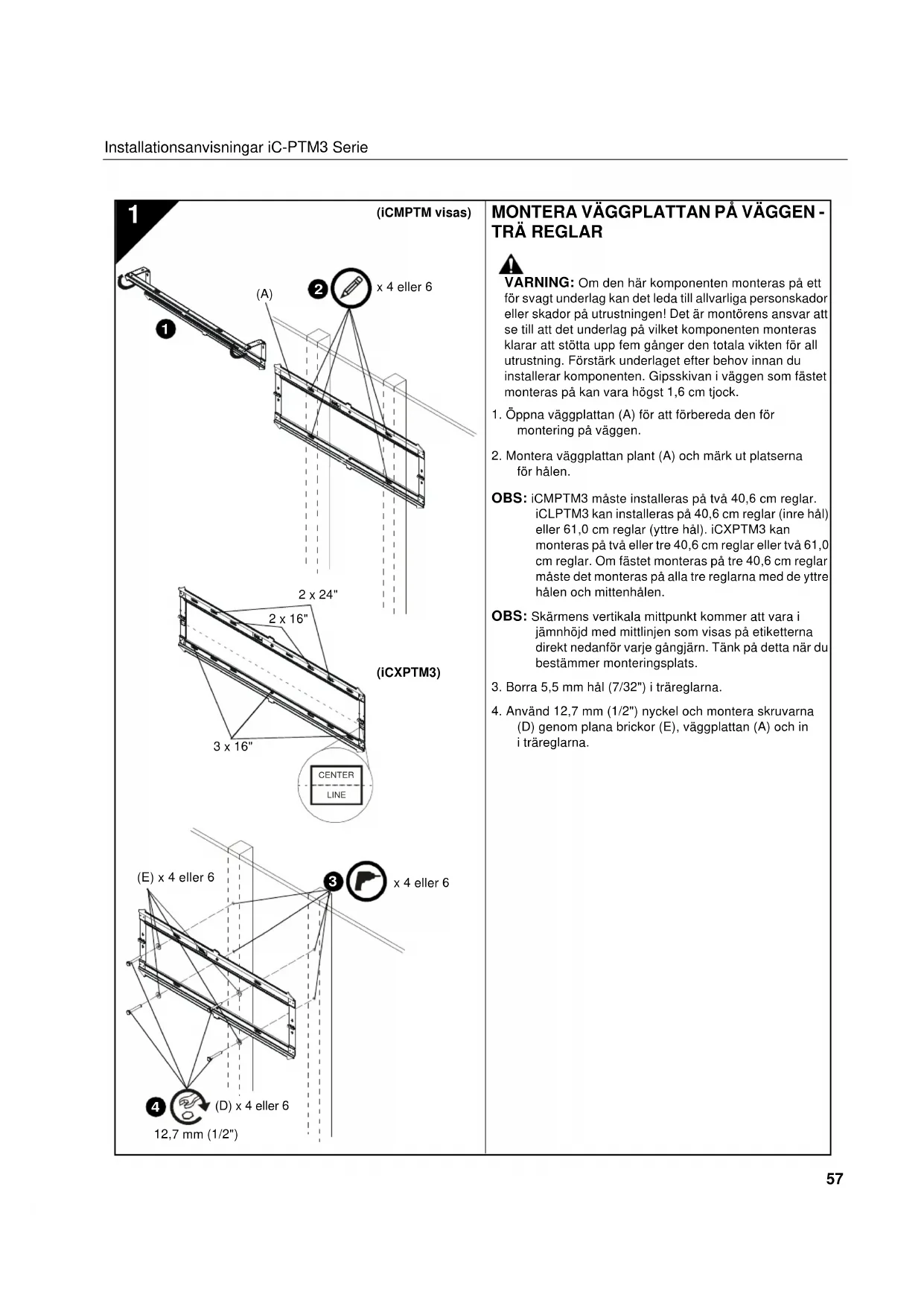

1. Öppna väggplattan (A) för att förbereda den för montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna för hålen.

OBS: iCMPTM3 måste installeras på två 40,6 cm reglar. iCLPTM3 kan installeras på 40,6 cm reglar (inre hål) eller 61,0 cm reglar (yttre hål). iCXPTM3 kan monteras på två eller tre 40,6 cm reglar eller två 61,0 cm reglar. Om fästet monteras på tre 40,6 cm reglar måste det monteras på alla tre reglarna med de yttre hålen och mittenhälen.

OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

1. Borra 5,5 mm hål (7/32") i träreglarna.

2. Använd 12,7 mm (1/2") nyckel och montera skruvarna (D) genom plana brickor (E), väggplattan (A) och in i träreglarna.

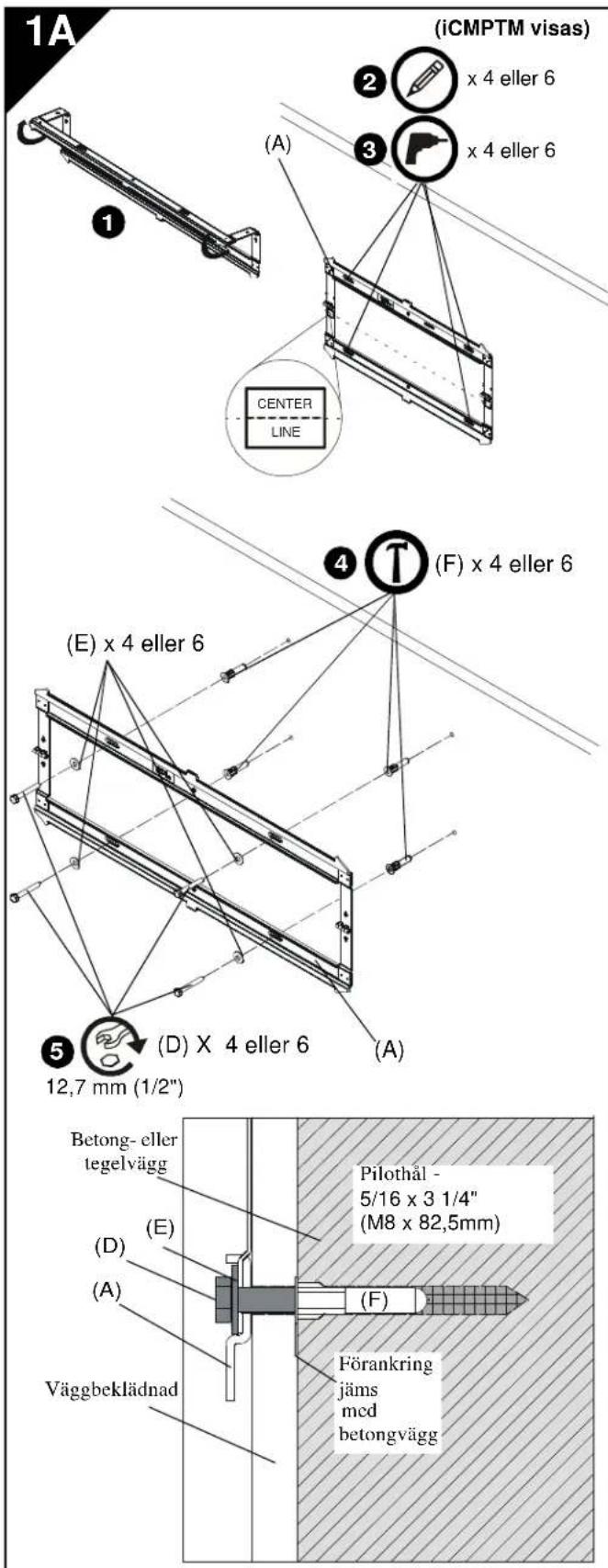

MONTERING AV VÄGGPLATTA PÅ VÄGG - BETONG, BETONGBLOCK ELLER TEGEL

VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

VARNING: FARA FÖR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från elektriska sladdar och kablar innan du borrar eller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från rörsystem för gas, vatten, avfall eller annat innan du borrar eller monterar fästen.

1. Öppna väggplattan (A) för att förbereda den för montering på väggen.
2. Montera väggplattan plant (A) och märk ut platserna för hålen.

OBS: För iCLPTM3 kan antingen de fyra inre eller yttre hålen användas.

OBS: Vid montering av iCXPTM3, använd de yttre fyra hälen och de två mittenhålen på väggplattan.

OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

1. Borra 8 mm hål (5/16") i markeringarna på väggen. Hålen måste vara åtminstone 82,5 mm (3 1/4) djupa.

2. Montera fyra betongförankringar (F) i borrhålen. Använd en hammare för att knacka in förankringarna i hålen.

VIKTIGT! : Förankringarna måste monteras genom väggbeklädnad tills de sitter jäms med betongväggen

1. Använd 12,7 mm (1/2") nyckel och montera skruvarna (D) genom plana brickor (E), väggplattan (A) och in i betongförankringarna (F).

MONTERA FÄSTENA VID SKÄRMEN

WARNING: Den minsta storleken på hålmönstret är 100 mm x 100 mm för iCMPTM3 och 200 mm x 200 mm för iCLPTM3 och iCXPTM3.

1. Lägg skärmen med framsidan nedåt på en skyddande yta.

SE UPP: Om du använder skruvar med fel diameter kan skärmen skadas! Rätt skruvar kommer lätt att kunna gångas in i skärmens fästhål.

1. Välj skruvens diameter genom att undersöka utrustningen (GA-GO) (8 mm, 6 mm, 5 mm, eller 4 mm) och jämföra med fästhålen på skärmen.

2. Välj brickor:

- Om fästhålen inte är försänkta och båda fästena (B och C) kan ligga plant emot skärmen krävs inga distansbrickor.

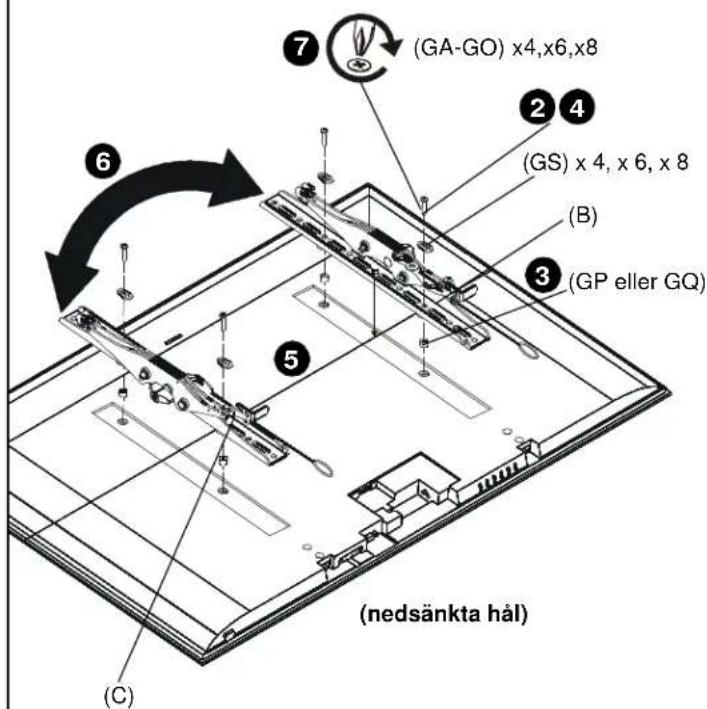

- Om fästhålen är försänkta eller om det finns utstickande delar som hindrar fästena (B och C) från att ligga plant måste distansbrickorna (GP eller GQ) användas.

SE UPP: Om du använder skruvar med fel längd kan skärmen skadas! Rätt skruvar kommer att gängas i på rätt sätt utan att gå emot botten på skärmens fästhål.

1. Välj skruvens längd:

- Använd handen och sätt i den KORTASTE skruven med den valda diametern (GA, GE, GI eller GL) genom fästet (B och C), universalbrickan (GS) och den valda distansbrickan (GP eller GQ, om dessa behövs) i fästhålet på skärmen. Skruven ska INTE skruvas in i hålet just nu.

- Rätt skruvlängd kräver att basen på skruvens huvud sticker ut ovanför den platta brickan lika långt eller längre än skruvens diameter. Välj en längre skruv om skruven är för kort. Välj den kortaste skruven som kommer att sticka ut tillräckligt långt.

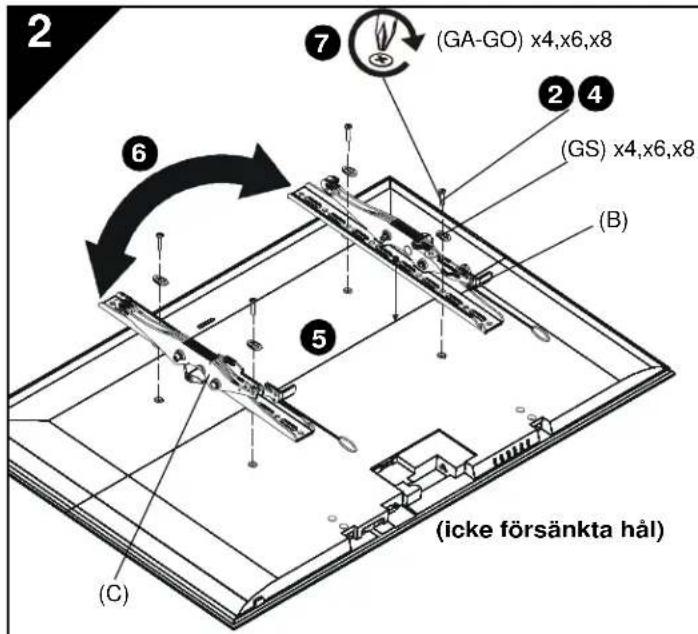

1. Placera fästena (B och C) på skärmen och se till att:

2. De övre hakarna är riktade mot övre delen av skärmen.

3. Fästenas mittpunkt (B och C) är så nära mittpunkten på skärmens baksida som möjligt efter att de har monterats. Det diamantformade hålet anger fästets mittpunkt.

4. Om du installerar skärmen med ett brett hålmönster kanske du måste byta plats på väggpelarna (B och C). Se avsnittet Växla gränssnittfästen för mer information.

5. Använd en Phillips-skruvmejsel och montera försiktigt de valda skruvarna genom universalbrickor (GS), fästen (B och C) och distansbrickor (GP eller GQ, om sådana behövs), in i skärmen.

6. Dra åt alla skruvar. Kontrollera att alla fästhål på skärmen (4, 6 eller 8) används.

MONTERA SKÄRMEN VID VÄGGPLATTAN

VARNING: Om vikten överstigs kan det orsaka allvarlig personskada eller skada på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats inte överstiger 56,7 kg (125 lbs) för iCMPTM3 och iCLPTM3 eller 79,4 kg (175 lbs) för iCXPTM3. Användning av produkter som överstiger den angivna maxvikten kan leda till att fästet och dess tillbehör faller ner, vilket kan orsaka skada.

VARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyftas säkert och manövreras efter behov för att monteras på väggplattan. Om förebyggande åtgärder inte vidtagits kan detta leda till allvarliga personskador eller skador på utrustningen!

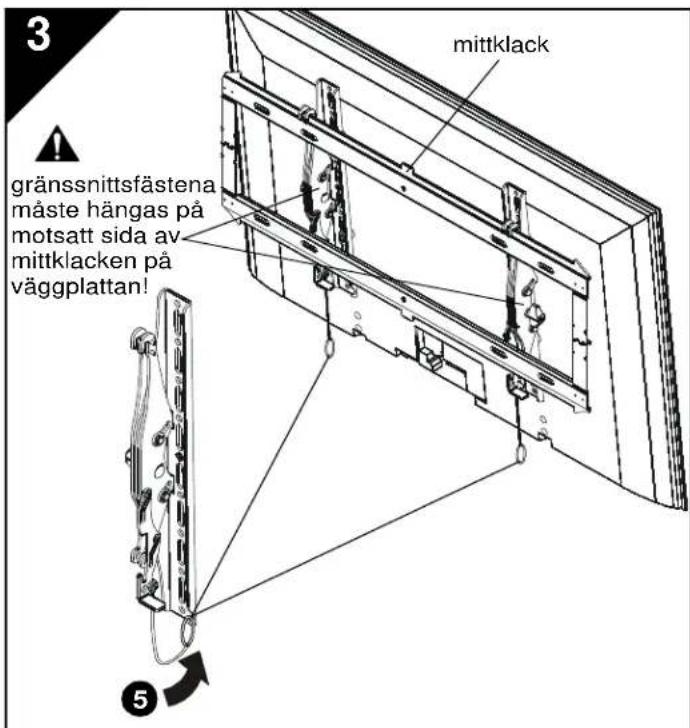

WARNING: Gränssnittsfästena måste hängas på motsatt sida av mittklacken på väggplattan!

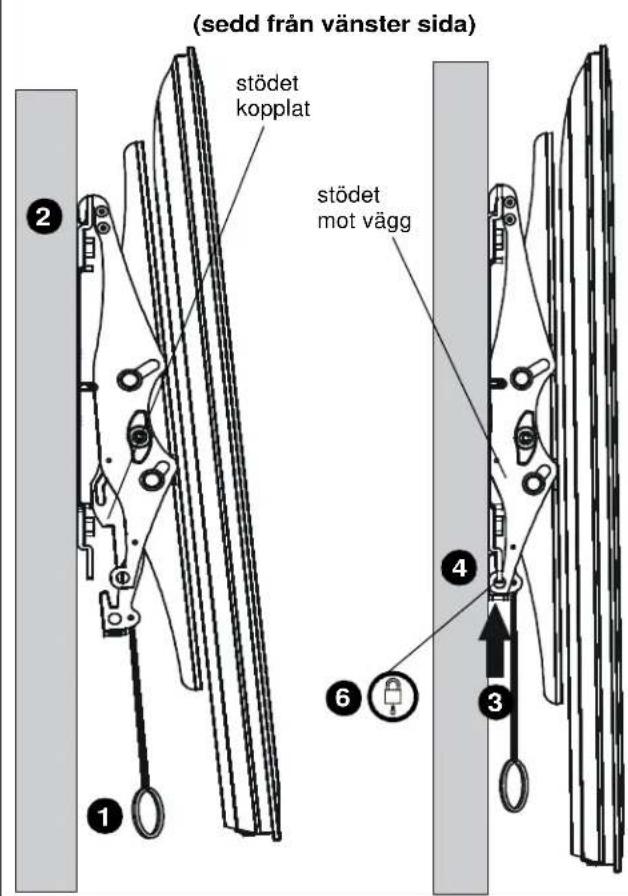

1. Se till att gränssnittsfästena befinner sig i stödläge genom att dra ner handtagen så långt som det går.
2. Häng upp skärmen med fästena (B och C) på den övre skenan på väggplattan (A). Stödet bör kopplas samman med den undre delen av väggplattan.

OBS: All hantering av kablar eller justering av skärmens baksida bör göras när skärmen vilar på stödet.

1. Frigör stödet genom att trycka uppåt mot gränssnittsfästena tills stödet vilar mot väggen.
2. Tryck vidare uppåt på gränssnittsfästena för att skärmen ska komma i låst läge mot väggen.
3. Remmar kan stoppas in bakom skärmen och placeras på skäran på gränssnittsfästena (B och C) när installationen är klar så att tittaren inte kan se dem.
4. (Valfritt) Placera hänglås eller linlås (medföljer ej) genom gränssnittsfästenas nedre hål för att öka säkerheten.

4		Växla gränssnittsfästen (valfritt)För breda hålmönster måste gränssnittsfästena växlas.Se Tabell 1 nedan för att se om detta behövs.Tabell 1: Bredd på hålmönster
		Modellnr. normal installation byt plats på väggpelarna
		iCMPTM3 100-440mm 441-506mm
		iCLPTM3 200-663mm 664-728.8mm
		iCXPTM3 200-847mm 848-913mm

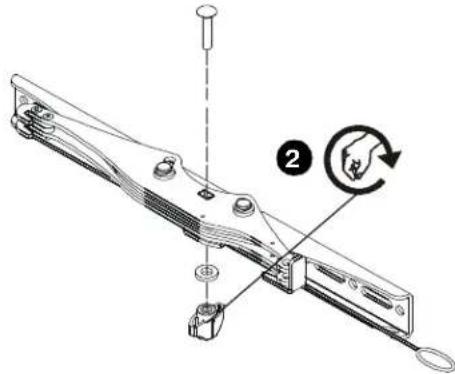

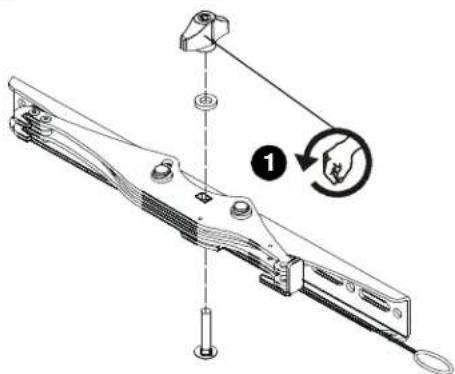

		1. Avlägsna reglaget för vinklingsspänning, bricka och skruv från gränssnittsfästet.VIKTIGT! : Håll fästena på plats när du tar bort reglage, bricka och skruv från gränssnittet så att innerbrickorna inte trillar ut. Om innerbrickorna trillar ut måste du sätta tillbaka dem på rätt plats innan du sätter tillbaka reglaget på andra sidan.2. Sätt tillbaka reglage, bricka och skruv i omvänd ordning.3. Upprepa för det andra gränssnittsfästet.4. Montera gränssnittsfästena enligt anvisningarna i avsnitt 2.

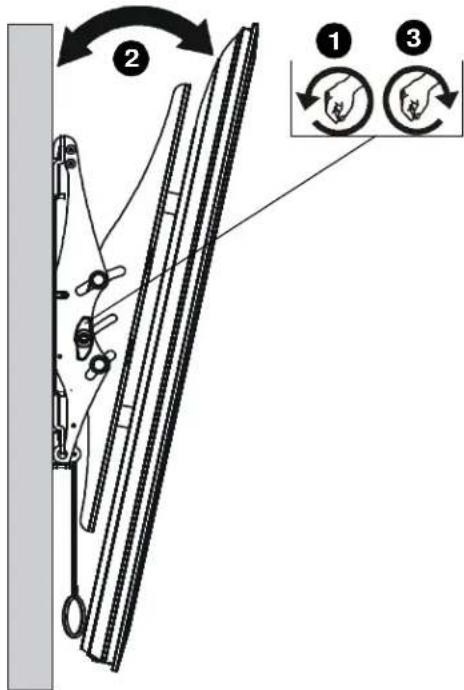

5		Justera vinkel1. Ställ in vinklingsreglaget på önskad spänning.2. Justera skärmens lutning genom att dra skärmens övre del från väggen tills önskad lutning uppnås.3. Dra åt reglaget för vinklingsspänning för att fästa vinklingsläget.
