Caractéristiques techniques	Détails
Type de support	Support écran plat mural
Compatibilité d'écran	Écrans plats de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
Norme VESA	Compatible avec les normes VESA 200x200 à 600x400
Angle d'inclinaison	Inclinaison de -5° à +15°
Matériaux	Acier robuste et finition en poudre
Dimensions du produit	Dimensions compactes pour un montage facile
Utilisation	Installation murale pour un gain de place et une meilleure ergonomie
Maintenance	Vérifier régulièrement le serrage des vis et l'état du support
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité
Informations générales	Produit idéal pour les environnements domestiques et professionnels

FOIRE AUX QUESTIONS - iCXPTM3B03 Chief

Comment monter le support iCXPTM3B03 sur le mur ?

Assurez-vous d'utiliser les vis et les chevilles fournies dans le kit. Localisez les montants dans le mur à l'aide d'un détecteur de montants, puis fixez le support en suivant les instructions fournies dans le manuel d'installation.

Quelle est la capacité de poids maximale du support iCXPTM3B03 ?

Le support iCXPTM3B03 peut supporter des écrans allant jusqu'à 45 kg.

Est-ce que le support est compatible avec tous les types d'écrans plats ?

Le support est compatible avec les écrans plats respectant la norme VESA de 100x100 mm à 600x400 mm.

Comment ajuster l'inclinaison de l'écran une fois monté ?

Utilisez la molette d'ajustement située à l'arrière du support pour régler l'inclinaison de l'écran selon vos besoins.

Le support iCXPTM3B03 est-il compatible avec les téléviseurs incurvés ?

Oui, le support iCXPTM3B03 est compatible avec les téléviseurs incurvés tant qu'ils respectent les dimensions VESA requises.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le support ne reste pas en position après l'installation ?

Vérifiez que toutes les vis sont bien serrées et que le système de verrouillage est correctement engagé. Si le problème persiste, consultez le manuel pour des instructions supplémentaires.

Où puis-je trouver le manuel d'instructions pour le support iCXPTM3B03 ?

Le manuel d'instructions est inclus dans l'emballage du produit et peut également être téléchargé depuis le site web du fabricant.

Quel outil est nécessaire pour installer le support iCXPTM3B03 ?

Vous aurez besoin d'une perceuse, d'un tournevis et d'un niveau à bulle pour garantir une installation correcte.

MODE D'EMPLOI iCXPTM3B03 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRÉCAUTION : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagements et de destruction de l'équipement si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence d'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuille z-donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 15,9mm.

AVERTISSEMENT : L'excès de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il incombe à l'installateur de s'assurer que le poids combiné de

1

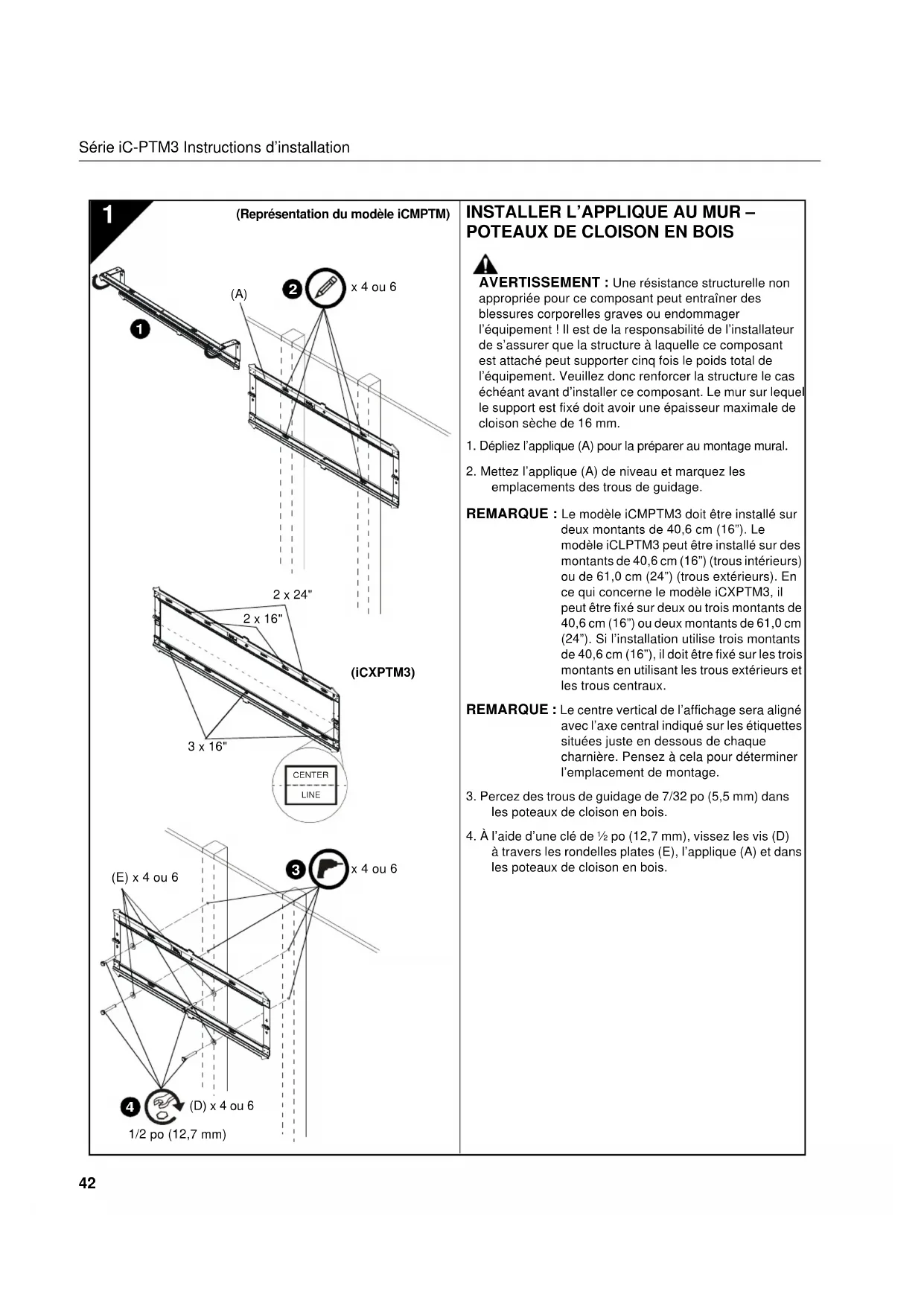

(Représentation du modèle iCMPTM)

(A) ② x 4 ou 6

2 x 24" 2 x 16" 3 x 16" (iCXPTM3) CENTER LINE

(E) x 4 ou 6 ③ x 4 ou 6 ④ (D) x 4 ou 6 1/2 po (12,7 mm)

INSTALLER L'APPLIQUE AU MUR – POTEAUX DE CLOISON EN BOIS

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage.

REMARQUE : Le modèle iCMPTM3 doit être installé sur deux montants de 40,6 cm (16"). Le modèle iCLPTM3 peut être installé sur des montants de 40,6 cm (16") (trous intérieurs) ou de 61,0 cm (24") (trous extérieurs). En ce qui concerne le modèle iCXPTM3, il peut être fixé sur deux ou trois montants de 40,6 cm (16") ou deux montants de 61,0 cm (24"). Si l'installation utilise trois montants de 40,6 cm (16"), il doit être fixé sur les trois montants en utilisant les trous extérieurs et les trous centraux.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

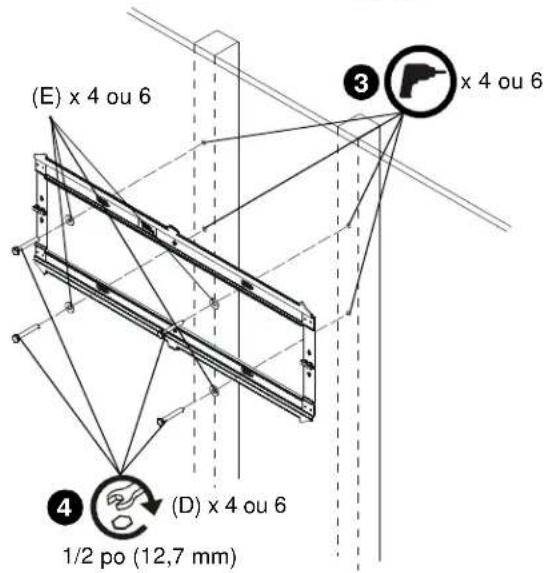

1. Percez des trous de guidage de 7/32 po (5,5 mm) dans les poteaux de cloison en bois.
2. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (D) à travers les rondelles plates (E), l'applique (A) et dans les poteaux de cloison en bois.

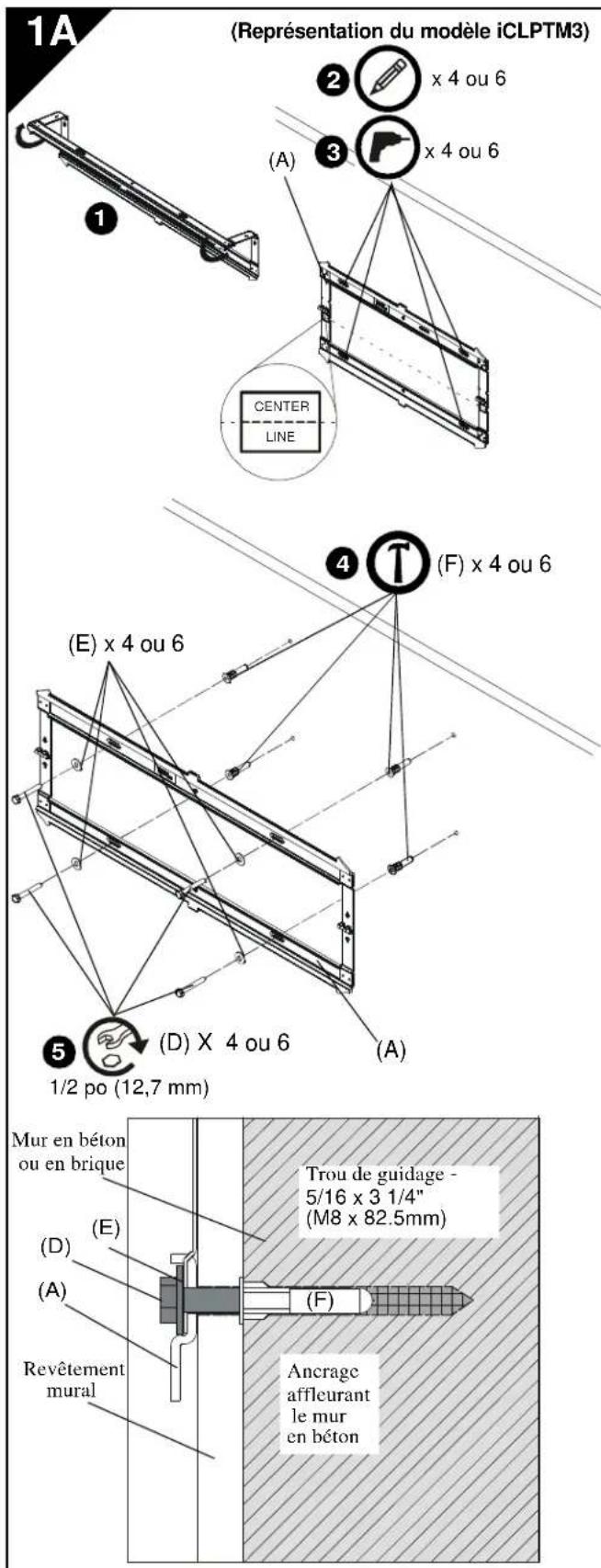

(1A (Représentation du modèle iCLPTM3) 2 x 4 ou 6 (A) 3 x 4 ou 6 CENTER LINE 4 (F) x 4 ou 6 (E) x 4 ou 6 5 (D) X 4 ou 6 (A) 1/2 po (12,7 mm) Mur en béton ou en brique (E) (D) (A) Revêtement mural Trou de guidage - 5/16 x 3 1/4" (M8 x 82.5mm) (F) Ancrage affleurant le mur en béton

INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 1,6 cm (5/8").

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage à l'emplacement de montage voulu.

REMARQUE : Pour le modèle iCLPTM3, il est possible d'utiliser les quatre trous intérieurs ou extérieurs.

REMARQUE : Pour le modèle iCXPTM3, utilisez les quatre trous extérieurs et les deux trous du milieu de l'applique pour l'installation.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

1. Percez des trous de guidage de 5/16 po (8 mm) dans le mur aux emplacements repérés. Percez les trous sur une profondeur minimale de 8,25 millimètres.
2. Installez quatre brides d'ancrage en béton (F) dans les trous percés. Utilisez un marteau pour enfoncer les brides d'ancrage dans les trous.

IMPORTANT ! : Les ancrages doivent être installés à travers le revêtement de mur jusqu'à affleurer le mur en béton.

1. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (D) à travers les rondelles plates (E), l'applique (A) et dans les brides d'ancrage (F).

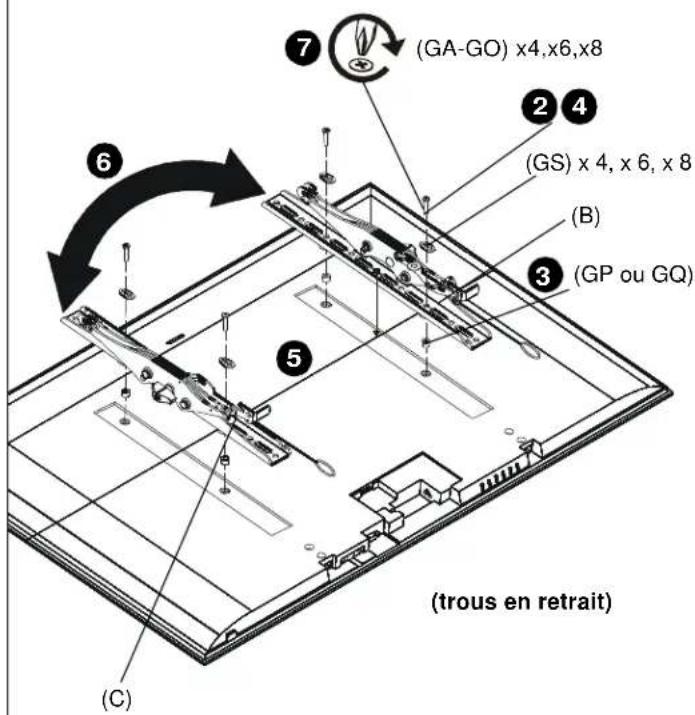

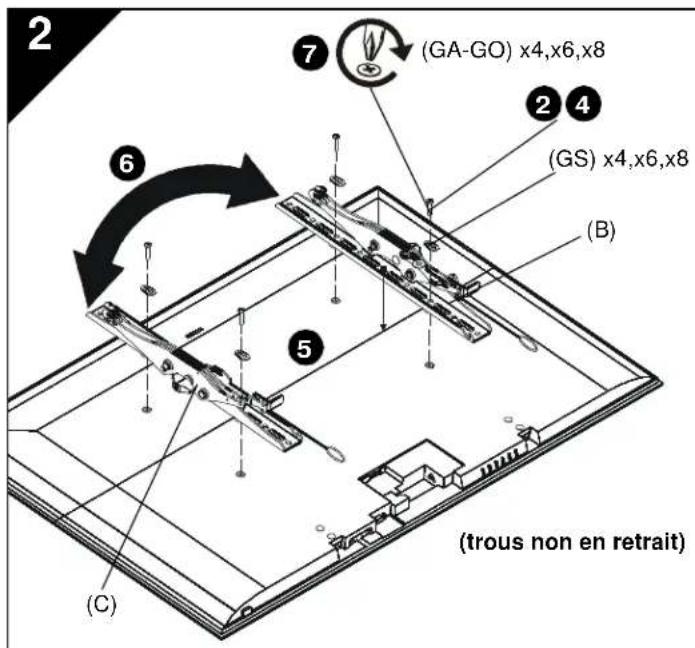

2 ⑦ (GA-GO) x4,x6,x8 ② ④ (GS) x4,x6,x8 (B) ⑥ ⑤ (C) (trous non en retrait)

(GA-GO) x4,x6,x8 (GS) x 4, x 6, x 8 (GP ou GQ) (trous en retrait) (C)

INSTALLER LES PATTES DE FIXATION A L'ÉCRAN

AVERTISSEMENT : La taille minimale de la configuration de trous de montage est de 100 mm x 100 mm pour le modèle iCMPTM3 et de 200 mm x 200 mm pour les modèles iCLPTM3 et iCXPTM3.

1. Posez l'écran face vers le bas sur une surface de protection.

ATTENTION : L'utilisation de vis d'un diamètre inapproprié peut endommager votre écran ! Des vis appropriées doivent facilement se visser dans les trous de montage.

1. Sélectionnez le diamètre des vis en examinant le matériel (GA-GO) (8 mm, 6 mm, 5 mm ou 4 mm) et en les comparant avec les trous de montage de l'écran.

2. Choisissez les bagues intercalaires :

- Si les trous de montage ne sont pas en retrait et si les deux pattes de fixation (B et C) peuvent reposer à plat contre l'écran, aucune bague intercalaire n'est alors nécessaire.

- Si les trous de montage sont en retrait, ou si des protubérances empêchent les pattes de fixation (B et C) de reposer à plat, vous devez utiliser les bagues intercalaires (GP ou GQ).

ATTENTION : L'utilisation de vis de longueur inappropriée peut endommager votre écran ! Des vis appropriées s'insèrent sans toutefois être en contact avec le fond des trous de montage de l'écran.

1. Choisissez la bonne longueur de vis :

- En utilisant votre main, insérez la vis la plus COURTE du diamètre sélectionné (GA, GE, GI ou GL) dans la patte de fixation (B et C), la rondelle universelle (GS), la bague intercalaire sélectionnée (GP ou GQ, si nécessaire), dans le trou de montage de l'écran. Ne vissez PAS maintenant la vis dans le trou.

- La bonne longueur de vis requiert que la base de la tête de vis ressorte de la rondelle plate à une distance supérieure ou égale au diamètre de la vis. Si la longueur de vis est inadéquate, sélectionnez une vis plus longue. Sélectionnez la vis la plus courte qui ressorte à la bonne longueur.

1. Placez les pattes de fixation (B et C) sur l'écran en vous assurant que:

- Les crochets supérieurs sont dirigés vers le haut de l'écran.

- Le centre des pattes de fixation (B et C) se situe aussi près que possible du centre de l'arrière de l'écran une fois celles-ci installées. Le centre des pattes de fixation est indiqué par un trou en forme de losange.

1. Si vous installez l'écran avec une configuration de trous de montage large, il sera peut-être nécessaire de permuter les montants (B et C). Pour plus de détails, consultez la section Permutation des pattes de fixation d'interface.

2. À l'aide d'un tournevis cruciforme, vissez soigneusement les vis sélectionnées à travers les rondelles universelles (GS), les pattes de fixation (B et C) et les bagues intercalaires (GP ou GQ, si nécessaire), dans l'écran.

3. Serrez toutes les vis. Assurez-vous que tous les trous de montage applicables de l'écran (4, 6 ou 8) sont utilisés.

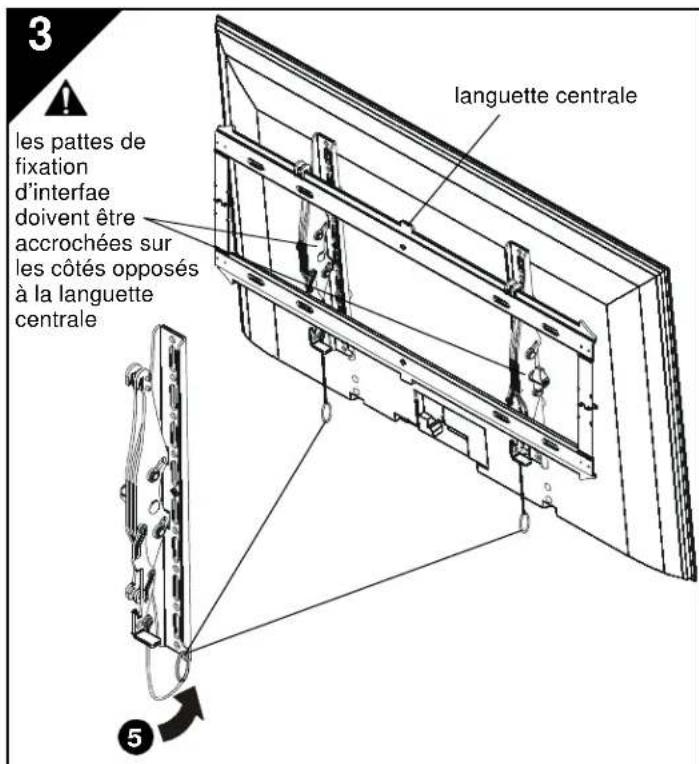

3 les pattes de fixation d'interfae doivent être accrochées sur les côtés opposés à la languette centrale languette centrale 5

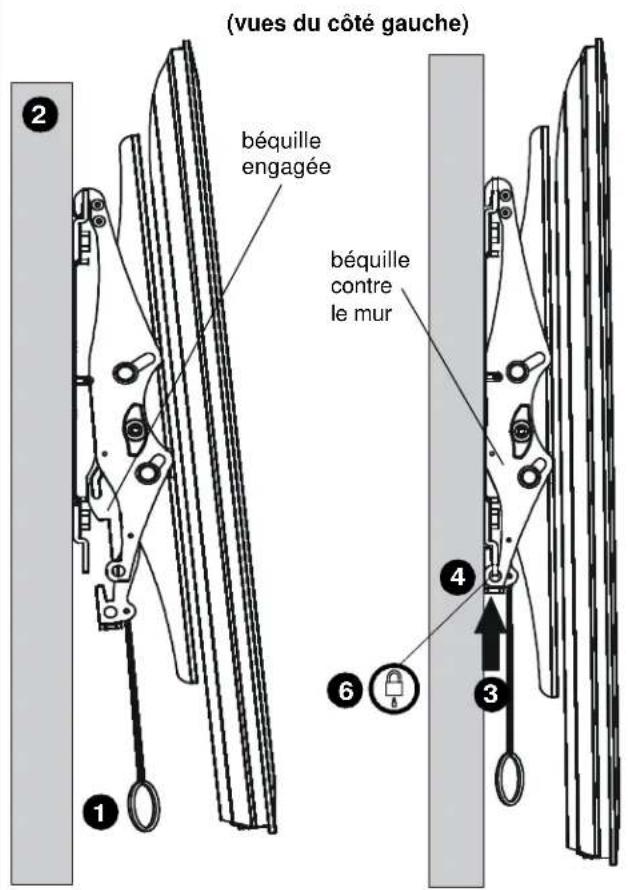

(vues du côté gauche) béquille engagée béquille contre le mur 1 2 3 4 6

INSTALLER L'APPLIQUE AU MUR

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants attachés ne dépasse pas 56,7 kg pour les modèles iCMPTM3 et iCLPTM3 ou 79,4 kg pour le modèle iCXPTM3. L'utilisation de produits dépassant le poids maximal indiqué risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

AVERTISSEMENT : L'écran peut être très lourd ! Assurez-vous qu'il est possible de soulever et de manœuvrer l'écran en toute sécurité comme requis pour l'installer sur l'applique. L'absence de précaution adéquates peut entraîner des blessures corporelles graves ou endommager l'équipement !

AVERTISSEMENT : Les pattes de fixation d'interface doivent être accrochées sur les côtés opposés à la languette centrale de l'applique !

1. Assurez-vous que les pattes de fixation d'interface se trouvent en position béquille en tirant le plus loin possible sur les poignées.
2. Accrochez l'écran avec les pattes de fixation (B et C) sur le rail supérieur de l'applique (A). La béquille doit être engagée dans la partie inférieure de l'applique.

REMARQUE : Tout ce qui concerne la gestion des câbles ou les réglages à l'arrière de l'écran doit être effectué lorsque l'écran repose sur la béquille.

1. Déverrouillez la béquille en appuyant sur les pattes de fixation d'interface jusqu'à ce que la béquille repose contre le mur.

2. Appuyez un peu plus sur les pattes de fixation d'interface afin de verrouillez l'écran en position contre le mur.

3. Les sangles peuvent rentrées derrière l'écran sur l'encoche des pattes de fixation d'interface (B et C) une fois l'installation terminée pour qu'elles ne soient pas visibles.

4. (En option) Acheminez le cadenas ou le câble anti-vol (non inclus) à travers les trous du bas de la patte de fixation d'interface pour fournir une sécurité supplémentaire.

4

Permutation des pattes de fixation d'interface (en option)

Pour les configurations de trous de montage larges, les pattes de fixation d'interface doivent être inversées. Consultez le tableau 1 ci-dessous pour déterminer si cela est nécessaire.

Tableau 1: Largeur de la configuration de trous de montage

N° de modèle	Installation normale Permuter les montants
iCMPTM3 100-44	40mm 441-506mm
iCLPTM3 200-66	3mm 664-728.8mm
iCXPTM3 200-84	7mm 848-913mm

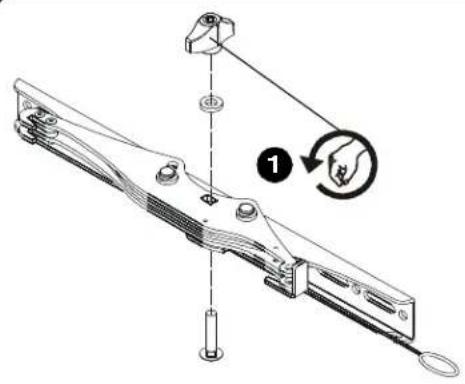

1. Retirez le bouton de tension d'inclinaison, la rondelle et la vis de la patte de fixation d'interface.
   IMPORTANT ! : Tenez fermement les pattes de fixation lorsque vous retirez le bouton, la rondelle et la vis de l'interface pour éviter que les rondelles interne ne tombent. Si les rondelles internes tombent, elles doivent être réinsérées en position correcte avant d'installer le bouton de l'autre côté !
2. Remettez en place le bouton, la rondelle et la vis en ordre inverse.
3. Répétez l'opération sur l'autre patte de fixation d'interface.
4. Installez les pattes de fixation d'interface selon les instructions de la section 2.

5

Réglage de l'inclinaison

1. Réglez les boutons de d'ajustement de la tension d'inclinaison à la tension désirée.
2. Réglez l'inclinaison de l'écran en écartant le haut de l'écran du mur jusqu'à atteindre la position d'inclinaison voulue.
3. Serrez les boutons de réglage de la tension pour bloquer la position d'inclinaison.

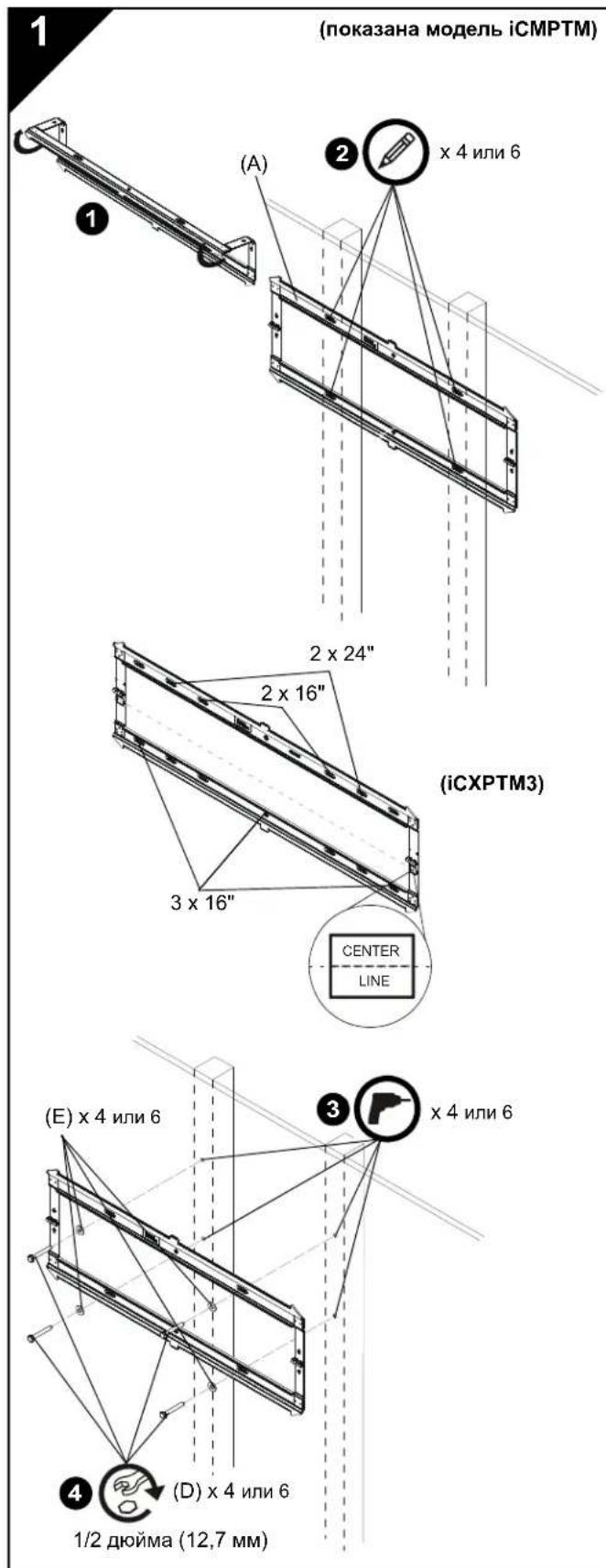

(показана модель iCMPTM) (A) 2 x 4 или 6 2 x 24" 2 x 16" (iCXPTM3) 3 x 16" CENTER LINE (E) x 4 или 6 3 x 4 или 6 (D) x 4 или 6 1/2 дюйма (12,7 мм)
