РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ iCXPTM3B03 Chief

ПРЕДУПРЕЖДЕНИЕ. Отказ читать, чтобы полностью понять, и следовать за всеми инструкциями может привести к орьевзному телесному повреждению, повреждение оборудованию, или освобождению фабринной гарантии! Это - ответственность монтажника удостовериться, что все компоненты должным образом собраны и уставаливали использование предоставленных инструкций.

ПРЕДУПРЕЖДЕНИЕ. Недостат очная прочность материала стены в месте крепления данной детали может привести к образным травамам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина гипоскартона на стене, к которой крепится кронштейн, не должна превышать 15,9 мм.

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в этом, что суммарный вес всех установленных компонентов не превышает 56,7 кг (125 фунтов) для моделей ICSMPTM3 и ICSLPTM3 и 79,4 кг (175 фунтов) для модели ICSXRTM3. Использование с предметами, вес которых превышает указанный максимальный вес, может привести к повреждению кронштейна и аксесуаров и к получению травм.

VIGTIGE ADVARSLER OG FORHOLDSREGLER!

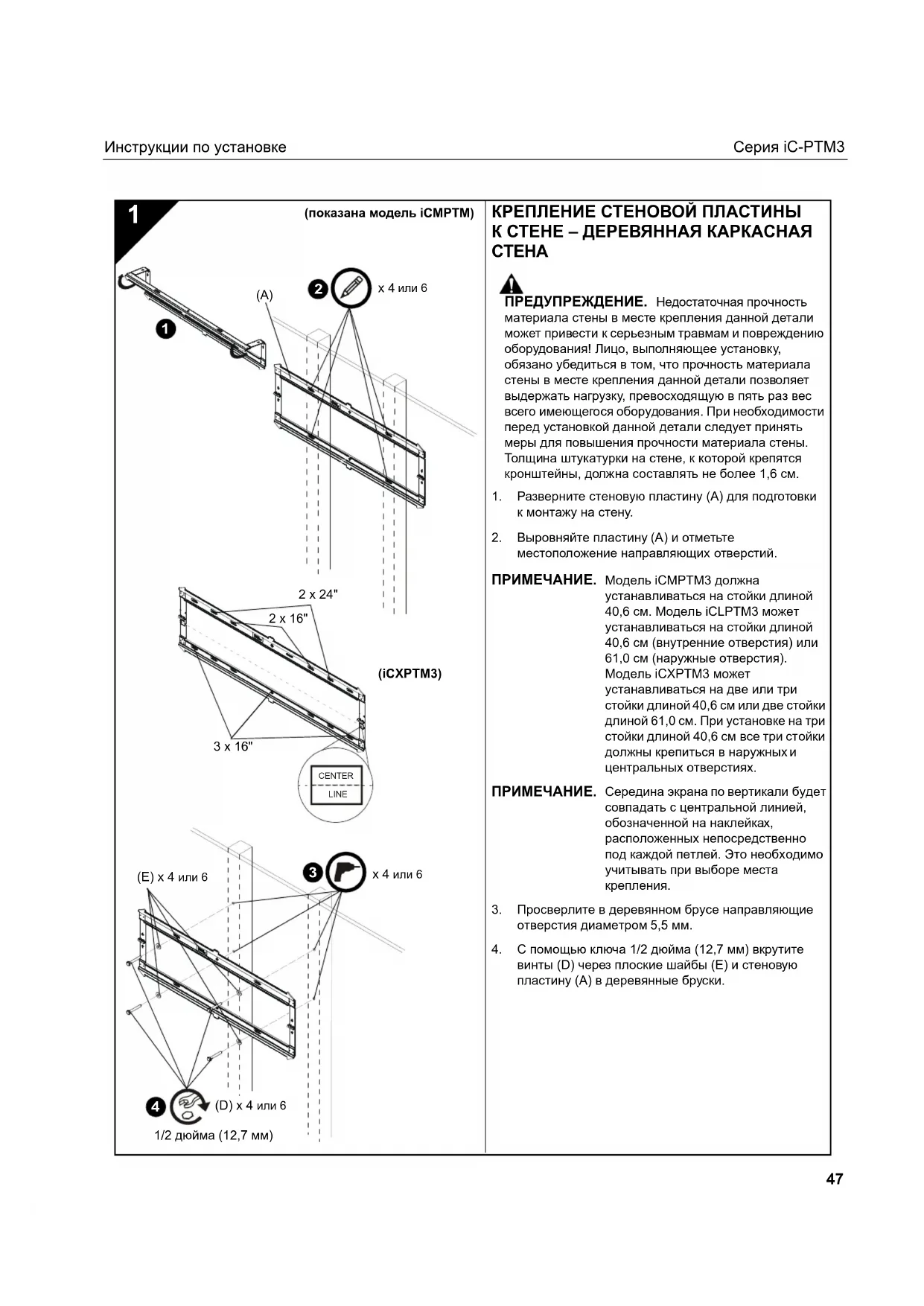

КРЕПЛЕНИЕ СТЕНОВОЙ ПЛАСТИНЫ К СТЕНЕ – ДЕРЕВЯННАЯ КАРКАСНАЯ СТЕНА

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала стены в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина штукатурки на стене, к которой крепятся кронштейны, должна составлять не более 1,6 см.

1. Разверните стеновую пластину (A) для подготовки к монтажу на стену.
2. Выровняйте пластину (А) и отметьте местоположение направляющих отверстий.

ПРИМЕЧАНИЕ.

Модель iCMPTM3 должна устанавливаться на стойки длиной 40,6 см. Модель iCLPTM3 может устанавливаться на стойки длиной 40,6 см (внутренние отверстия) или 61,0 см (наружные отверстия). Модель iCXPTM3 может устанавливаться на две или три стойки длиной 40,6 см или две стойки длиной 61,0 см. При установке на три стойки длиной 40,6 см все три стойки должны крепиться в наружных и центральных отверстиях.

ПРИМЕЧАНИЕ.

Середина экрана по вертикали будет совпадать с центральной линией, обозначенной на наклейках, расположенных непосредственно под каждой петлей. Это необходимо учитывать при выборе места крепления.

1. Просверлите в деревянном брусе направляющие отверстия диаметром 5,5 мм.
2. С помощью ключа 1/2 дюйма (12,7 мм) вкрутите винты (D) через плоские шайбы (E) и стеновую пластину (A) в деревянные бруски.

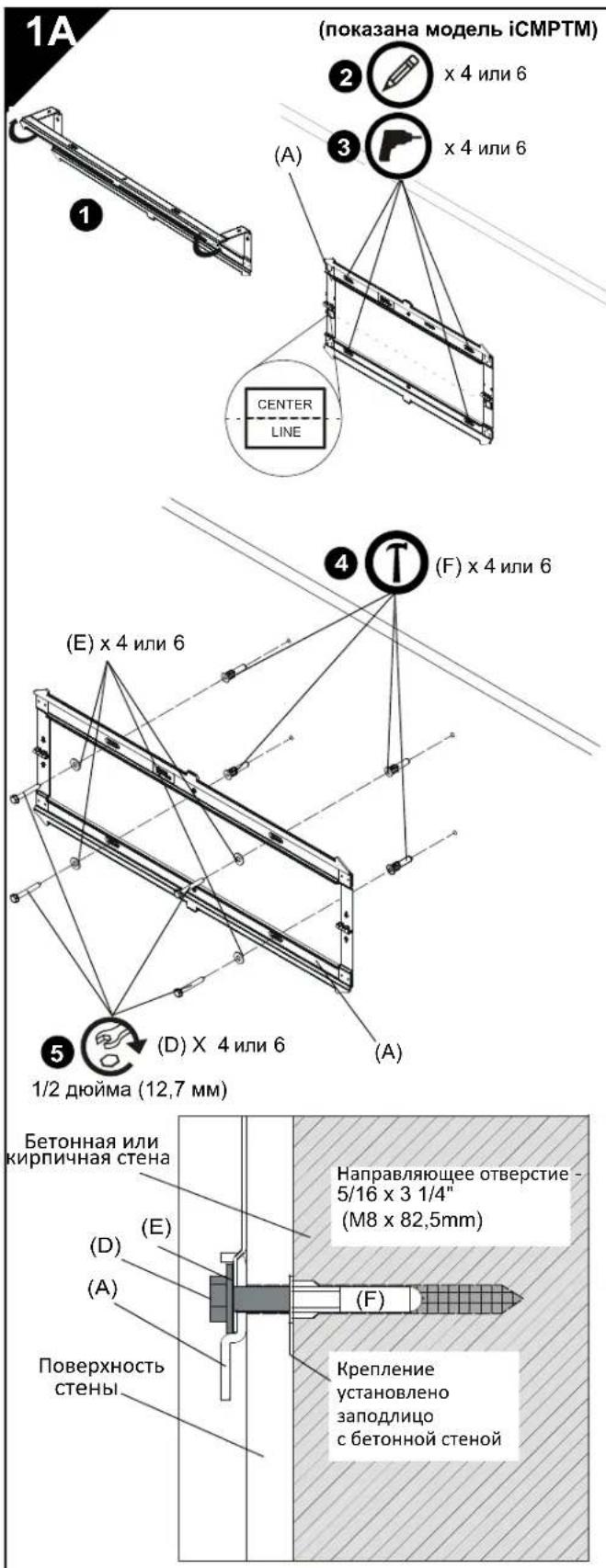

(показана модель iCMPTM) ② x 4 или 6 ③ x 4 или 6 (A) CENTER LINE ④ (F) x 4 или 6 (E) x 4 или 6 ⑤ (D) X 4 или 6 1/2 дюйма (12,7 мм) (А) Бетонная или кирпичная стена (Hаправляющее отверстие - 5/16 x 3 1/4" (M8 x 82,5mm) (E) (D) (A) (F) Поверхность стены Крепление установлено заподлицо с бетонной стеной

КРЕПЛЕНИЕ СТЕНОВОЙ ПЛАСТИНЫ К СТЕНЕ - БЕТОН, БЕТОННЫЕ БЛОКИ ИЛИ КИРПИЧ

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала стены в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина штукатурки на стене, к которой крепятся кронштейны, должна составлять не более 1,6 см.

ПРЕДУПРЕЖДЕНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ

СМЕРТЕЛЬНОМУ ИСХОДУ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ: ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ СМЕРТЕЛЬНОМУ ИСХОДУ! Перед резкой, сверпением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

1. Разверните стеновую пластину (A) для подготовки к монтажу на стену.
2. Выровняйте пластину (A) и отметьте местоположение направляющих отверстий в нужных местах.

ПРИМЕЧАНИЕ. Для модели iCLPTM3 можно использовать четыре внутренних или наружных отверстия.

ПРИМЕЧАНИЕ. При установке модели iCXRTM3 используйте четыре наружных и два средних отверстия стеновой пластины.

ПРИМЕЧАНИЕ. Середина экрана по вертикали будет совпадать с центральной линией, обозначенной на наклейках, расположенных непосредственно под каждой петлей. Это необходимо учитывать при выборе места крепления

1. Просверлите в стене направляющие отверстия диаметром 8 мм. Глубина отверстий должна быть не менее8,25 см.

2. Вставьте в отверстие четыре анкерных болта (F). Для ввода болтов в отверстия используйте молоток.

ВАЖНО! : Крепления должны быть установлены в любую поверхность стены, пока не будут установлены заподлицо с бетонной стеной.

1. С помощью ключа 1/2 дюйма (12,7 мм) вкрутите винты (D) через плоские шайбы (E) и стеновую пластину (A) в анкерные болты (F).

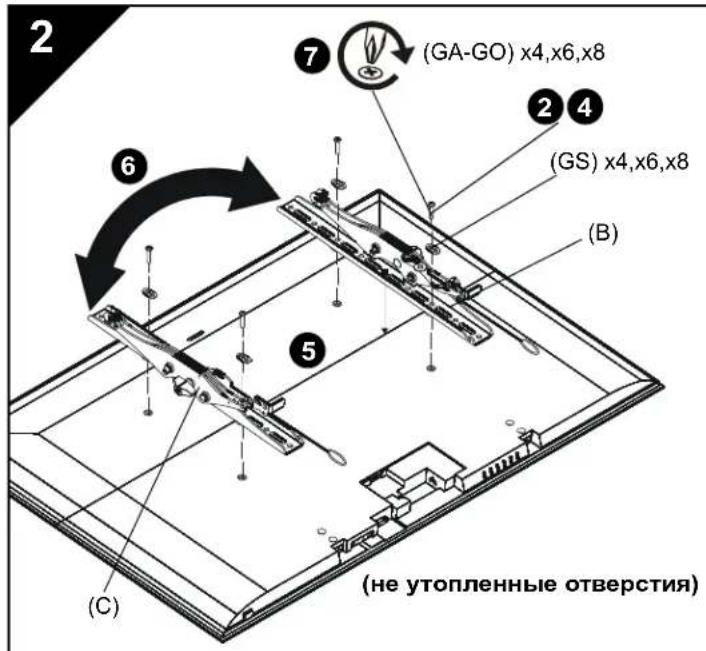

2 7 (GA-GO) x4,x6,x8 2 4 (GS) x4,x6,x8 (B) 6 5 (C) (не утопленные отверстия)

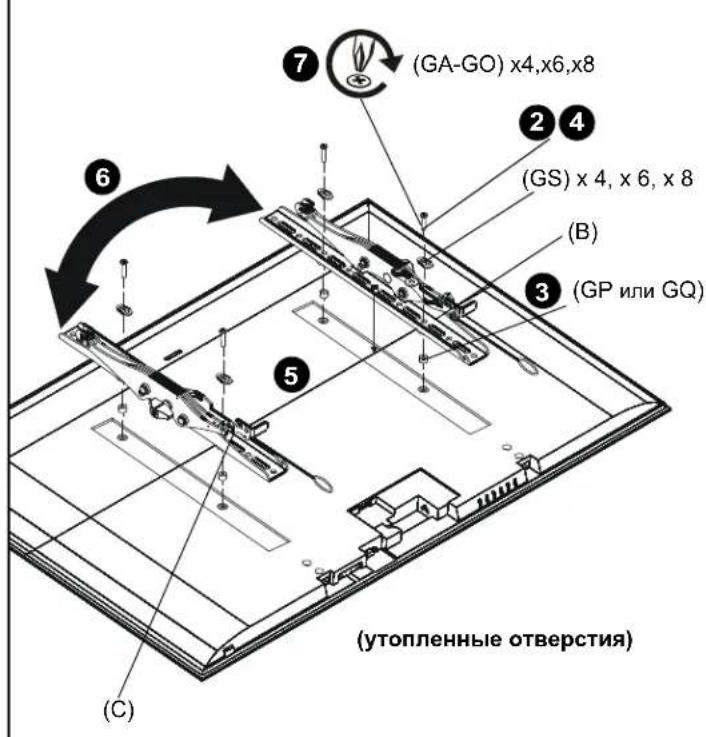

(GA-GO) x4,x6,x8 (GS) x 4, x 6, x 8 (GP или GQ) (Утопленные отверстия) (C)

УСТАНОВИТЕ КРОНШТЕЙНЫ НА МОНИТОР

ПРЕДУПРЕЖДЕНИЕ. Минимальное расстояние между отверстиями составляет 100 мм x 100 мм для модели iCMPTM3 и 200 мм x 200 мм для моделей iCLPTM3 и iCXPTM3.

1. Положите монитор экраном вниз на предохраняющую от повреждений поверхность.

ВНИМАНИЕ. Использование винтов несоответствующего диаметра может повредить монитор! Винты соответствующего диаметра легко вкручиваются в монтажные отверстия.

1. Подберите диаметр винта, поочередно вынимая крепеж из пакетов (GA-GO) (8 мм, 6 мм, 5 мм или 4 мм) и сравнивания его с монтажными отверстиями на мониторе.

2. Подберите втулки.

3. Если монтажные отверстия не утоплены, а оба кронштейна (В и С) плотно прижаты к монитору, то втулки не нужны.

4. Если монтажные отверстия утоплены или если выступы не дают плотно прижать кронштейны (В и С) к монитору, следует использовать втулки (GP или GQ).

ВНИМАНИЕ. Использование винтов несоответствующей длины может повредить монитор! Винты соответствующей длины вкручиваются на достаточное расстояние, не доходя до монтажных отверстий монитора.

1. Подберите длину винтов.

- Рукой вкрутите САМЫЙ КОРОТКИЙ винт выбранного диаметра (GA, GE, GI или GL) через кронштейн (В и С), универсальную шайбу (GS), выбранную втулку в торцевую панель (F), выбранную втулку (GP или GQ, если требуется) в отверстие крепления монитора. Пока НЕ ВКРУЧИВАЙТЕ винт в монтажное отверстие. - Если выбран винт соответствующей длины, основание его головки будет выступать над плоской шайбой на высоту, равную диаметру винта или превышающую его. Если длина винта недостаточна, вкрутите более длинный винт. Выберите самый короткий винт, который будет выступать на требуемую высоту.

1. Поместите кронштейны (В и С) на монитор, обеспечив следующие условия:

• Верхние скобы направлены к верхней части монитора.
- Центр кронштейнов (В и С) находится максимально близко к центру задней панели монитора. Центр кронштейна отмечен ромбовидным отверстием.

1. При установке экрана с широкой схемой расположения отверстий необходимо поменять местами вертикальные планки (В и С). Дополнительная информация приведена в разделе «Перестановка соединительных кронштейнов».

2. С помощью крестообразной отвертки аккуратно вкрутите выбранные винты через универсальные шайбы (GS), кронштейны (В и С) и втулки (GP или GQ, если требуется) в монитор.

3. Затяните все винты. Убедитесь, что использованы все соответствующие монтажные отверстия (4, 6 или 8).

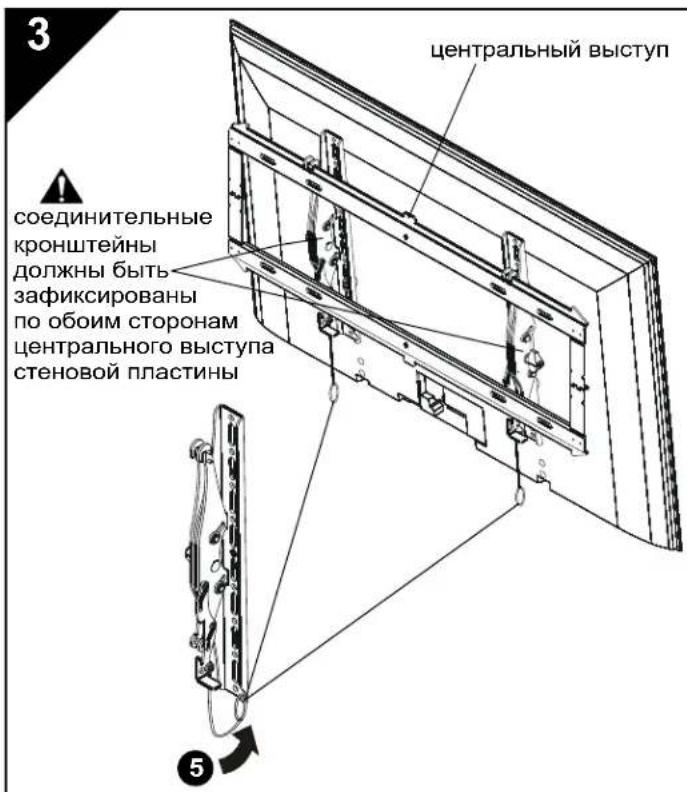

3 центральный выступ соединительные кронштейны должны быть зафиксированы по обоим сторонам центрального выступа стеновой пластины 5

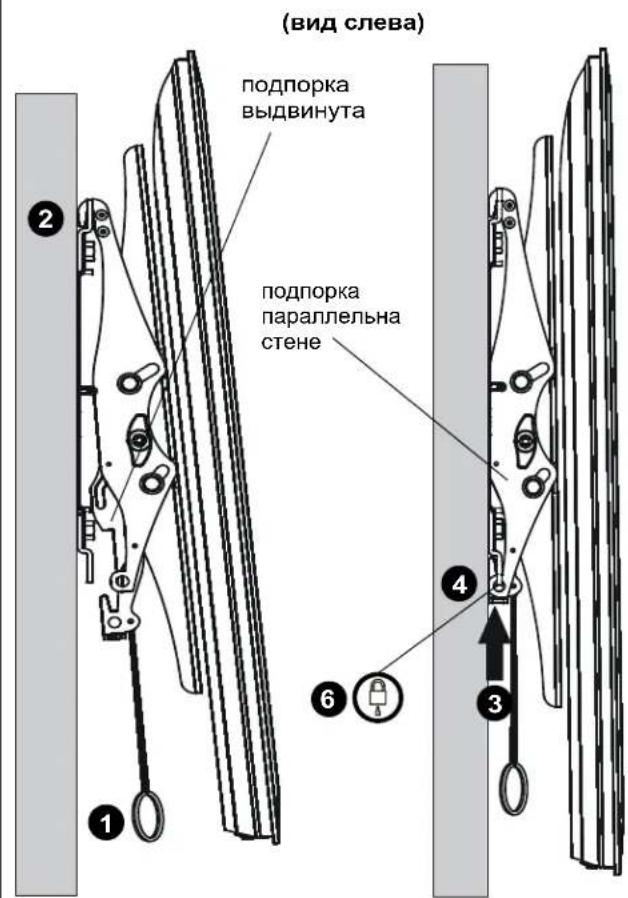

(вид слева) подпорка выдвинута подпорка параллельна стене 1 2 3 4 6

УСТАНОВКА МОНИТОРА НА СТЕНОВУЮ ПЛАСТИНУ

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что суммарный вес всех установленных компонентов не превышает 56,7 кг (125 фунтов) для моделей iCMPTM3 и iCLPTM3; 79,4 кг (175 фунтов) для модели iCXPTM3. Использование с устройствами, вес которых превышает указанный максимальный вес, может привести к повреждению кронштейна и принадлежностей и к получению травм.

ПРЕДУПРЕЖДЕНИЕ. Монитор может быть очень тяжелым! Убедитесь, что монитор может быть безопасно поднят и установлен на стеновую пластину. Если не принять необходимых мер предосторожности, это может привести к серьезным травмам и повреждению оборудования!

ПРЕДУПРЕЖДЕНИЕ. Соединительные кронштейны должны быть зафиксированы по обоим сторонам стеновой пластины!

1. Убедитесь, что соединительные кронштейны находятся на подпорке, потянув за фиксаторы.
2. Повесьте монитор с кронштейнами (В и С) на верхнюю планку стеновой панели (А). Зазор должен быть увеличен с помощью нижней части стеновой панели.

ПРИМЕЧАНИЕ. Все подключения кабелей и настройки на задней панели монитора должны выполняться при нахождении монитора на подпорке.

1. Разблокируйте подпорку, потянув кронштейны вверх, пока подпорка не встанет параллельно стене.

2. Нажмите на кронштейны вверх, чтобы зафиксировать монитор параллельно стене.

3. После завершения установки крепежные ленты можно разместить за монитором на прорези соединительных кронштейнов (В и С), чтобы они были не видны при просмотре.

4. (Необязательный шаг) Пропустите блокиратор или трос замка (не входят в комплект) через нижние отверстия кронштейна для дополнительной защиты монитора.

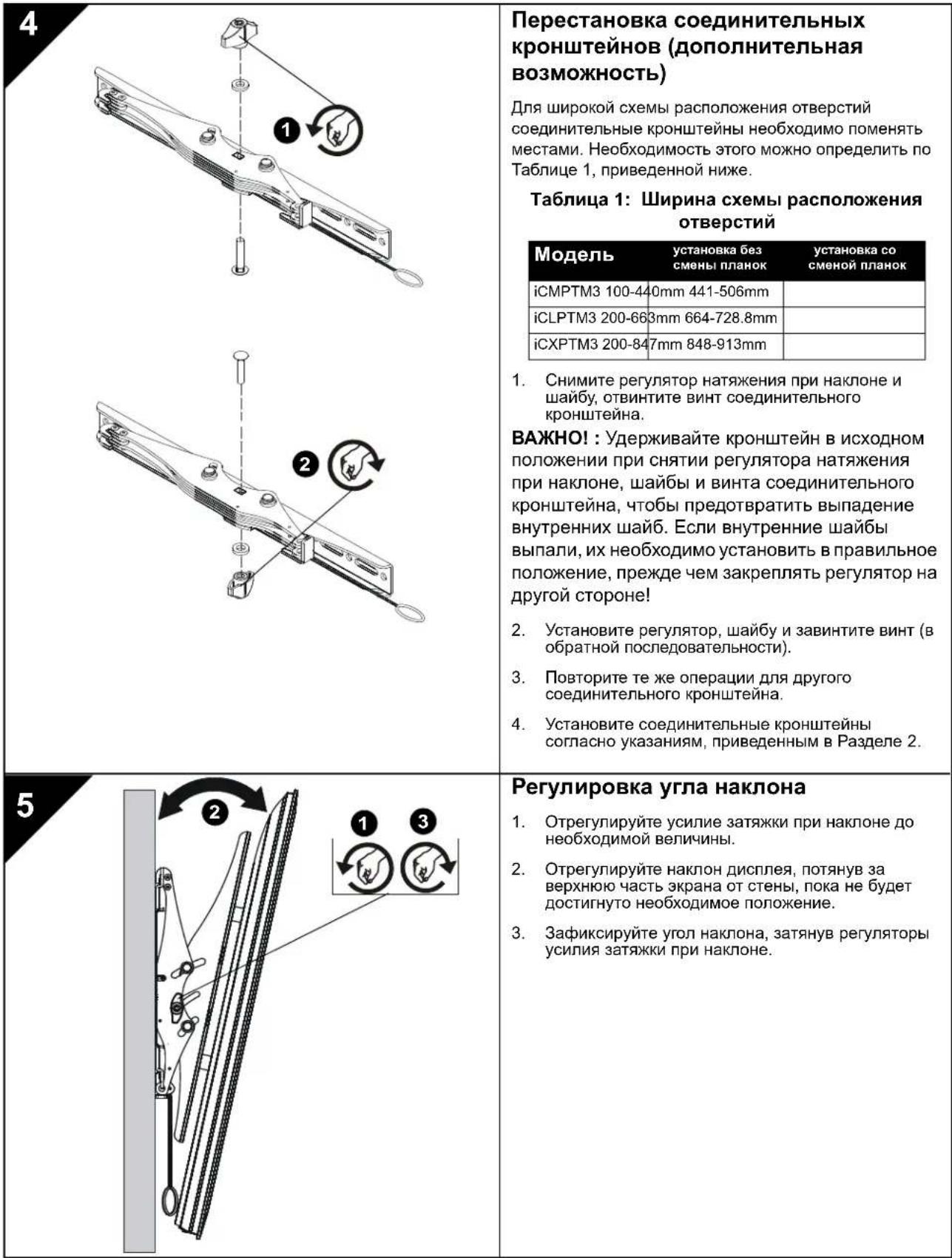

Перестановка соединительных кронштейнов (дополнительная возможность)

Для широкой схемы расположения отверстий соединительные кронштейны необходимо поменять местами. Необходимость этого можно определить по Таблице 1, приведенной ниже.

Таблица 1: Ширина схемы расположения отверстий

Модель	установка безсмены планок	установка сосменой планок
iCMPTM3 100-440mm 441-506mm
iCLPTM3 200-663mm 664-728.8mm
iCXPTM3 200-847mm 848-913mm

1. Снимите регулятор натяжения при наклоне и шайбу, отвинтите винт соединительного кронштейна.

ВАЖНО! : Удерживайте кронштейн в исходном положении при снятии регулятора натяжения при наклоне, шайбы и винта соединительного кронштейна, чтобы предотвратить выпадение внутренних шайб. Если внутренние шайбы выпали, их необходимо установить в правильное положение, прежде чем закреплять регулятор на другой стороне!

1. Установите регулятор, шайбу и завинтите винт (в обратной последовательности).
2. Повторите те же операции для другого соединительного кронштейна.
3. Установите соединительные кронштейны согласно указаниям, приведенным в Разделе 2.

Регулировка угла наклона

1. Отрегулируйте усилие затяжки при наклоне до необходимой величины.
2. Отрегулируйте наклон дисплея, потянув за верхнюю часть экрана от стены, пока не будет достигнуто необходимое положение.
3. Зафиксируйте угол наклона, затянув регуляторы усилия затяжки при наклоне.

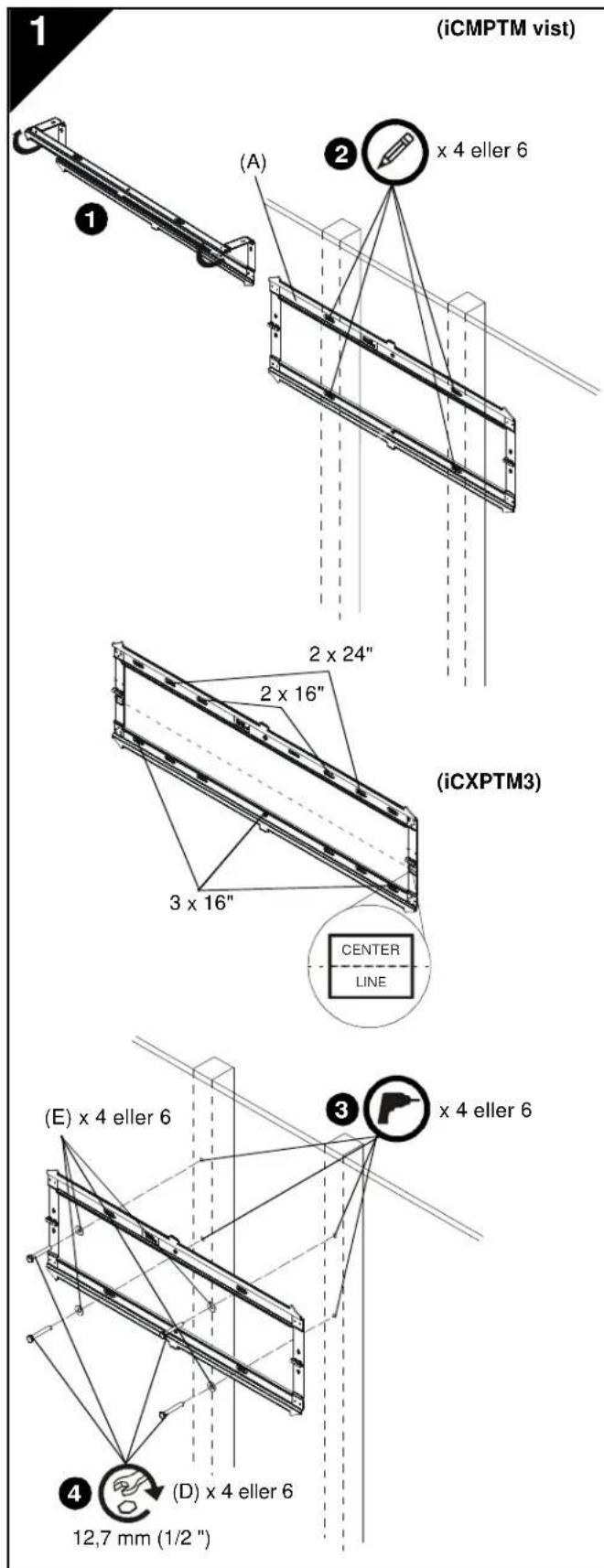

(iCMPTM vist) (A) 2 x 4 eller 6 2 x 24" 2 x 16" 3 x 16" (iCXPTM3) CENTER LINE (E) x 4 eller 6 3 x 4 eller 6 (D) x 4 eller 6 12,7 mm (1/2")
