MANUAL DE USUARIO iCXPTM3B03 Chief

IMPORTANTES! AVISO: Un AVISO llama su atención sobre la posibilidad de sufrir lesiones de gravedad o incluso mortales si no sigue las instrucciones. PRECAUCIÓN: Una nota de PRECAUCIÓN llama su atención sobre la posibilidad de dañar o destruir el equipo si no sigue las instrucciones. AVISO: Si no lee, comprende perfectamente y sigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fábrica. El instalador es el responsable de asegurarse de que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas. AVISO: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (15,9mm). AVISO: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes unidos no exceda los 56,7 kg (125 libras) para el iCMPTM3 y el iCLPTM3 o 79,4 kg (175 libras) para el iCXPTM3. Si se utilizan productos que superen el peso máximo indicado podrían caerse el soporte y sus accesorios, resultando en lesiones. WICHTIGE WARN- und VORSICHTSHINWEISE! WARNUNG: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können. VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.Installation Instructions iC-PTM3 Series

1Instrucciones de instalación Serie iC-PTM3

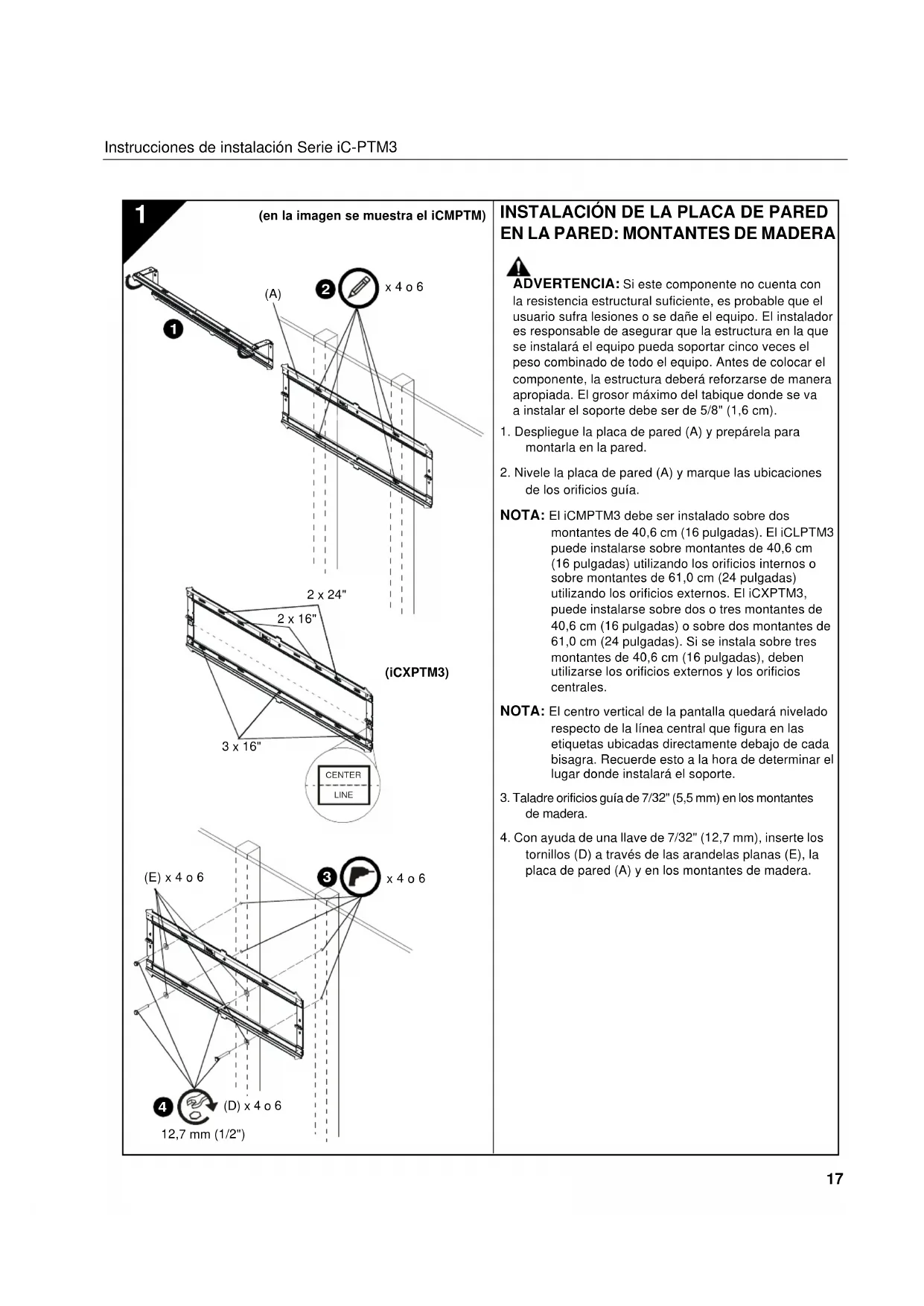

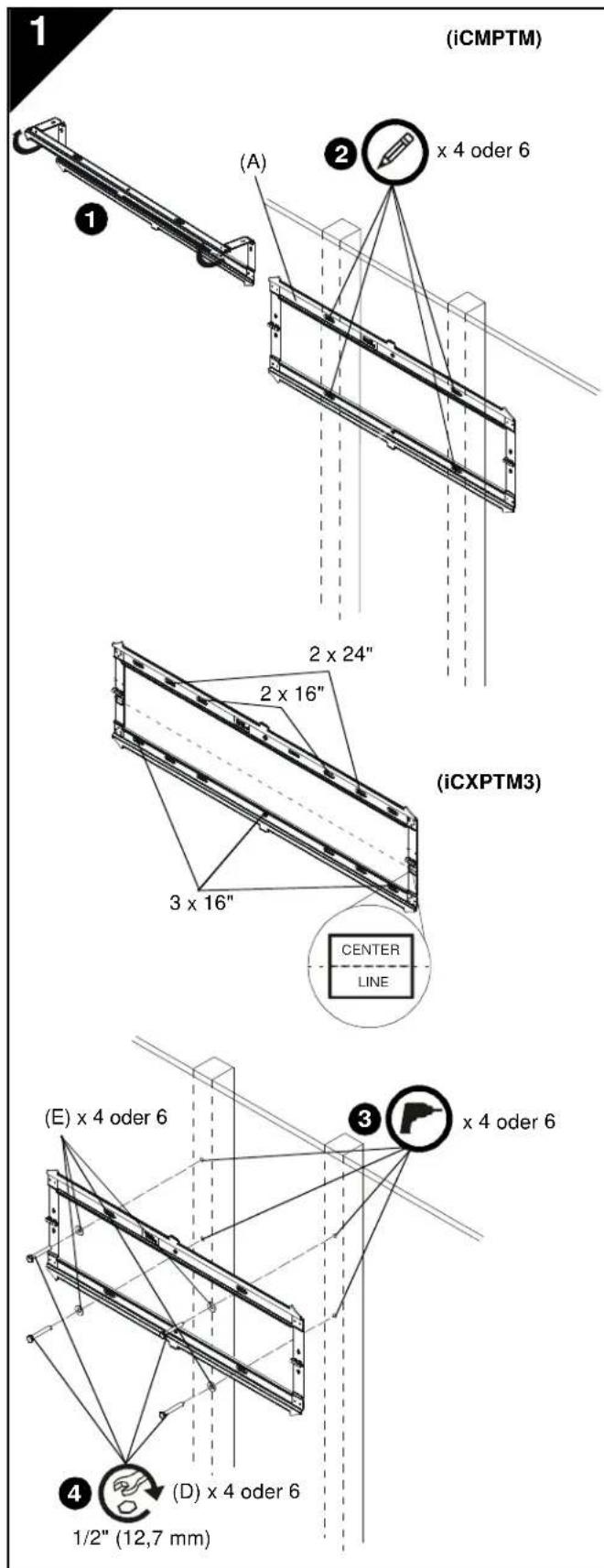

INSTALACIÓN DE LA PLACA DE PARED

EN LA PARED: MONTANTES DE MADERA

ADVERTENCIA: Si este componente no cuenta con la resistencia estructural suficiente, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurar que la estructura en la que se instalará el equipo pueda soportar cinco veces el peso combinado de todo el equipo. Antes de colocar el componente, la estructura deberá reforzarse de manera apropiada. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (1,6 cm).

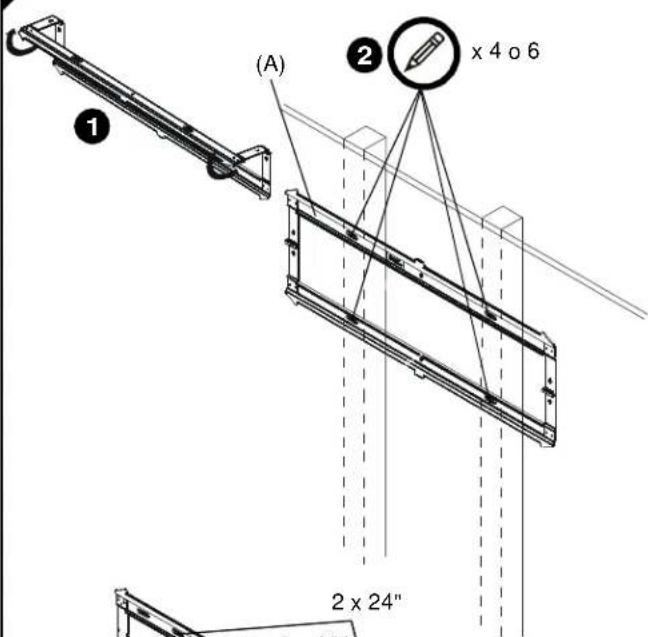

1. Despliegue la placa de pared (A) y prepárela para

montarla en la pared.

2. Nivele la placa de pared (A) y marque las ubicaciones

de los orificios guía. NOTA: El iCMPTM3 debe ser instalado sobre dos montantes de 40,6 cm (16 pulgadas). El iCLPTM3 puede instalarse sobre montantes de 40,6 cm (16 pulgadas) utilizando los orificios internos o sobre montantes de 61,0 cm (24 pulgadas) utilizando los orificios externos. El iCXPTM3, puede instalarse sobre dos o tres montantes de 40,6 cm (16 pulgadas) o sobre dos montantes de 61,0 cm (24 pulgadas). Si se instala sobre tres montantes de 40,6 cm (16 pulgadas), deben utilizarse los orificios externos y los orificios centrales. NOTA: El centro vertical de la pantalla quedará nivelado respecto de la línea central que figura en las etiquetas ubicadas directamente debajo de cada bisagra. Recuerde esto a la hora de determinar el lugar donde instalará el soporte.

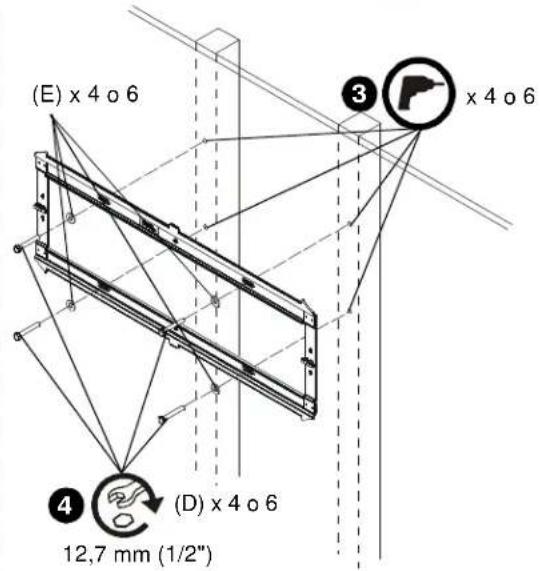

3. Taladre orificios guía de 7/32" (5,5 mm) en los montantes

4. Con ayuda de una llave de 7/32" (12,7 mm), inserte los

tornillos (D) a través de las arandelas planas (E), la placa de pared (A) y en los montantes de madera.

CENTER LINE 2 x 24" 2 x 16" (iCXPTM3) 3 x 16" (en la imagen se muestra el iCMPTM) (D) x 4 o 6 (E) x 4 o 6 x 4 o 6Serie iC-PTM3 Instrucciones de instalación

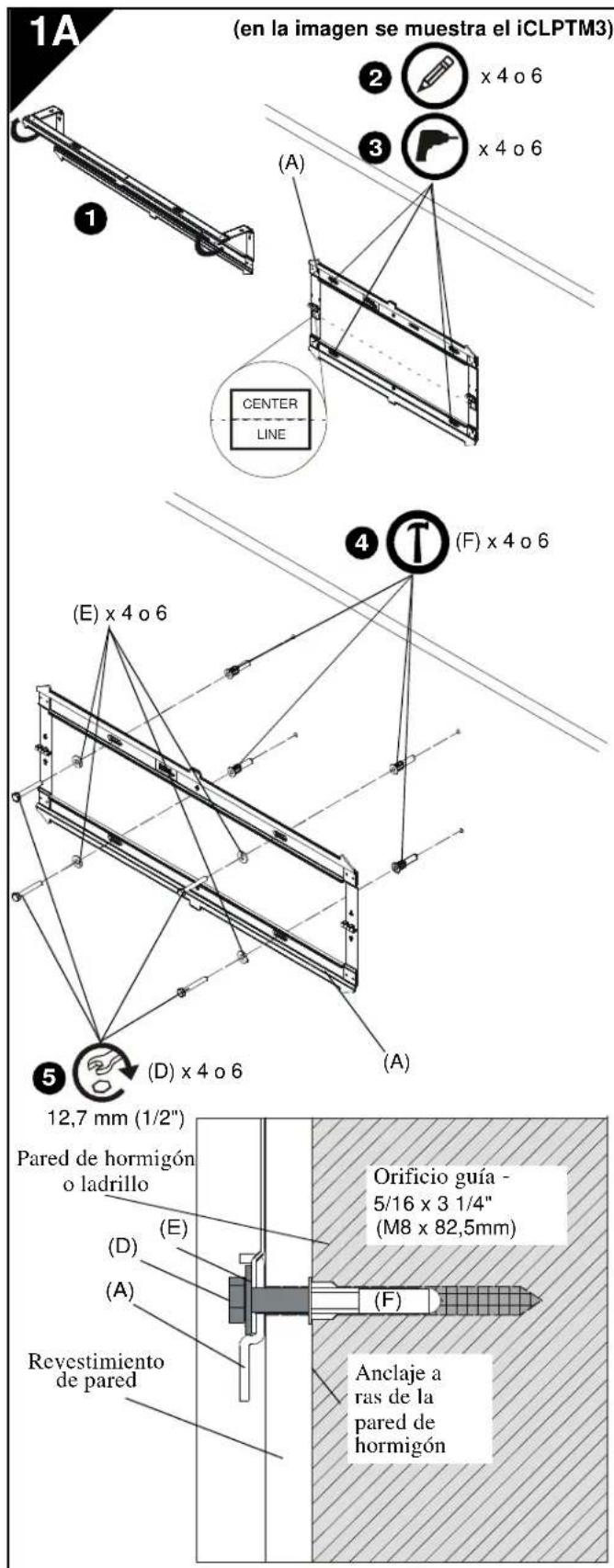

CENTER LINE INSTALACIÓN DE LA PLACA DE PARED EN LA PARED: HORMIGÓN, BLOQUES DE HORMIGÓN O LADRILLO ADVERTENCIA: Si este componente no cuenta con la resistencia estructural suficiente, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurar que la estructura en la que se instalará el equipo pueda soportar cinco veces el peso combinado de todo el equipo. Antes de colocar el componente, la estructura deberá reforzarse de manera apropiada. Las placas de cartón yeso que constituyen la pared donde se instalará el soporte deben tener un espesor máximo de 1,6 cm (5/8").

GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya cables en el área que está detrás de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSIÓN E

INCENDIO. CORTAR O AGUJEREAR TUBERÍAS DE GAS PUEDE CAUSAR LESIONES FÍSICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijación, compruebe SIEMPRE que no haya tuberías de gas, agua, desagües u otro tipo de tuberías en el área que está detrás de la superficie de montaje. 1. Despliegue la placa de pared (A) y prepárela para montarlaen la pared.2. Nivele la placa de pared (A) y marque las ubicaciones de losorificios guía en el lugar de montaje deseado. NOTA: Para instalar el iCLPTM3, pueden utilizarse los cuatro orificios internos o bien los cuatro orificios externos. NOTA: Para la instalación del iCXPTM3, utilice los cuatro orificios externos y los dos orificios centrales de laplaca de pared. NOTA: El centro vertical de la pantalla quedará nivelado respecto de la línea central que figura en las etiquetasubicadas directamente debajo de cada bisagra.Recuerde esto a la hora de determinar el lugar dondeinstalará el soporte.3. Taladre orificios guía de 8 mm (5/16") de diámetroen los puntos marcados de la pared. Los orificios taladradosdeben tener al menos una profundidad de 8,25 cm (3 1/4"pulgadas).4. Coloque cuatro tacos para hormigón (F) en los orificiostaladrados. Utilice un martillo para golpear los tacos hastaque queden a ras del hormigón. ¡IMPORTANTE! : Los anclajes deben instalarse a través de cualquier revestimiento de pared hasta que estén a ras de lapared de hormigón.5. Con ayuda de una llave de 12,7 mm, inserte los tornillos (D)a través de las arandelas planas (E), la placa de pared (A) yen los tacos para hormigón (F).

(en la imagen se muestra el iCLPTM3) x 4 o 6 (A)

x 4 o 6Instrucciones de instalación Serie iC-PTM3

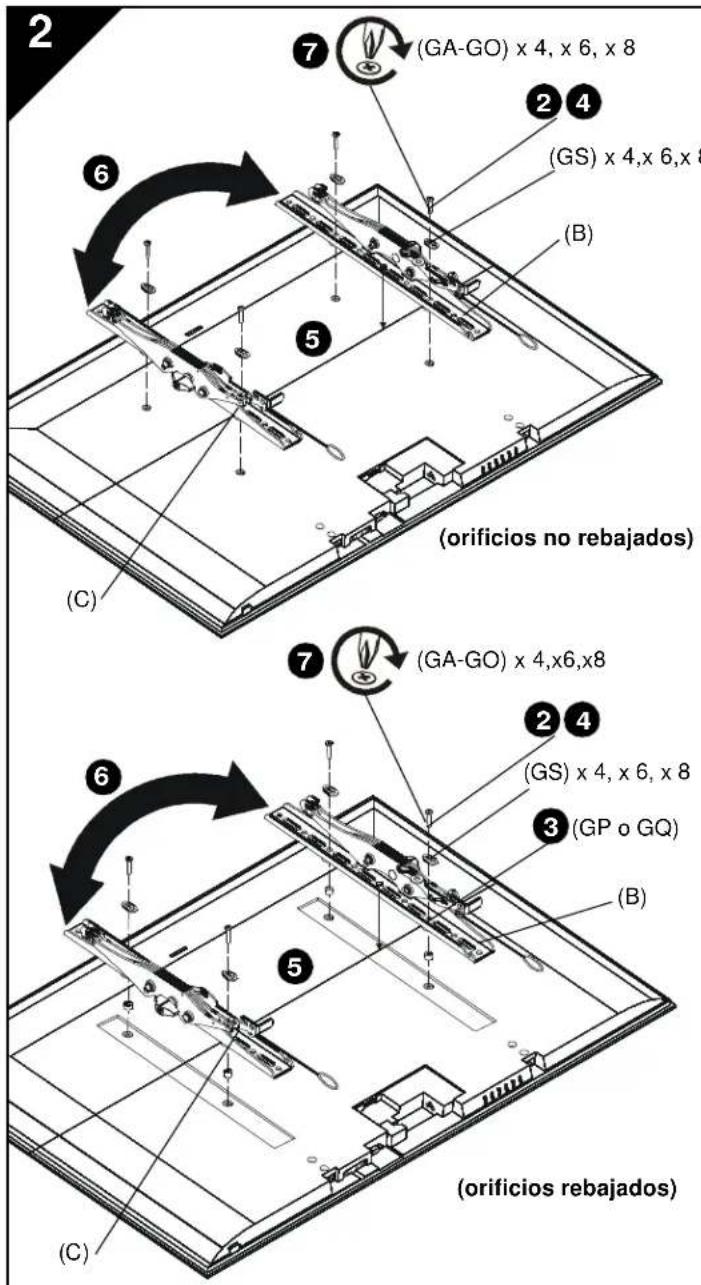

COLOCACIÓN DE SOPORTES EN LA

PANTALLA ADVERTENCIA: El tamaño mínimo del patrón para los orificios es de 100 mm x 100 mm para el iCMPTM3, y de 200 mm x 200 mm para el iCLPTM3 y el iCXPTM3.

1. Apoye la cara de la pantalla en una superficieprotectora.

PRECAUCIÓN: Usar tornillos de un diámetro incorrecto puede dañar su pantalla. Los tornillosapropiados se podrán colocar fácilmente en los orificiosde colocación de la pantalla.2. Elija eldiámetro del tornillo examinando los elementos(GA-GO) (8 mm, 6 mm, 5 mm, o 4 mm)y comparándolos con los orificios de montaje enla pantalla.3. Elija separadores:• Si los orificios de montaje no están rebajadosy ambos soportes (B y C) se apoyan de unamanera lisa en la pantalla, no hay necesidad deseparadores.• Si los orificios de montaje están rebajados,o si hay protuberancias que impiden que lossoportes (B y C) se apoyen de una manera lisaen la pantalla, deberá usar separadores (GP o GQ). PRECAUCIÓN: Usar tornillos de un largo incorrecto puede dañar su pantalla. Los tornillosapropiados se podrán colocar fácilmente sin tocar elfondo de los orificios de colocación de la pantalla.4. Elija el largo de los tornillos:• Utilizando su mano, inserte el tornillo MÁSCORTO del diámetro elegido (GA, GE, GI o GL)en el soporte (B y C), la arandela universal (GS),el separador elegido (FP o FQ, si corresponde) yel orificio de montaje de la pantalla. NO loatornille en el orificio todavía.• Un largo adecuado de tornillo requiere que labase de la cabeza del tornillo sobresalga porencima de la arandela plana una distancia igualo mayor a la del diámetro del tornillo. Si el largodel tornillo no es el adecuado, pruebe con uno más largo. Elija el tornillo más corto que sobresalga la distancia necesaria.5. Coloque el soporte (B y C) en la pantalla,asegurándose de que:• Los ganchos superiores se encuentran hacia laparte superior de la pantalla;• La parte central de los soportes (B y C) está lomás cerca posible de la parte trasera central dela pantalla una vez haya sido instalado. La partecentral del soporte está indicada por el orificio enforma de diamante.6. Si desea instalar una pantalla que tiene un patrón deorificios ancho, es posible que deba cambiar de lugarlas perillas de los soportes de pared (B y C). Consultelas instrucciones en la sección “Intercambio de lossoportes de conexión”.7. Utilizando un destornillador Phillips, instale concuidado los tornillos seleccionados en las arandelasuniversales (GS), los soportes (B y C), losespaciadores (GP o GQ, si corresponde) y la pantalla.8. Apriete todos los tornillos. Asegúrese de quetodos los orificios de montaje de la pantalla quecorrespondan (4, 6 u 8) están siendo utilizados.

(GA-GO) x 4,x6,x8 (C) (orificios rebajados) (B) 6Serie iC-PTM3 Instrucciones de instalación

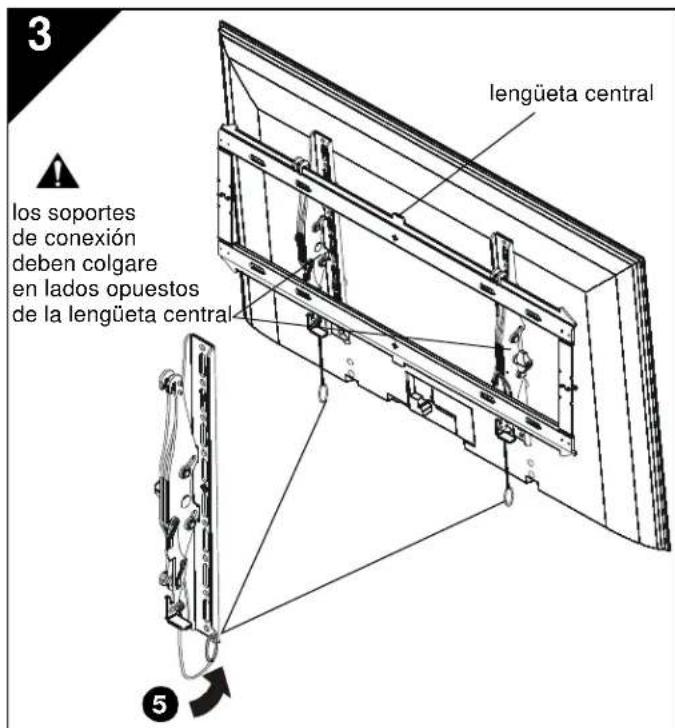

COLOCACIÓN DE LA PANTALLA EN

ADVERTENCIA: Si se supera el peso máximo admitido, es probable que el usuario sufra lesiones o se dañe el equipo. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes unidos no exceda los 56,7 kg (125 lb) para el iCMPTM3 y el iCLPTM3 o 79,4 kg (175 lb) para el iCXPTM3. Si se utilizan productos que superen el peso máximo indicado podrían caerse el soporte y sus accesorios, resultando en lesiones. ADVERTENCIA: La pantalla puede resultar muy pesada. Asegúrese de que se puede levantar y maniobrar con la pantalla de un modo seguro y adecuado para instalarla en la placa de pared. Si no se toman las precauciones adecuadas, es probable que el usuario sufra lesiones o se dañe al equipo. ADVERTENCIA: Los soportes de conexión deben colgarse en lados opuestos de la lengüeta central de la placa de pared.

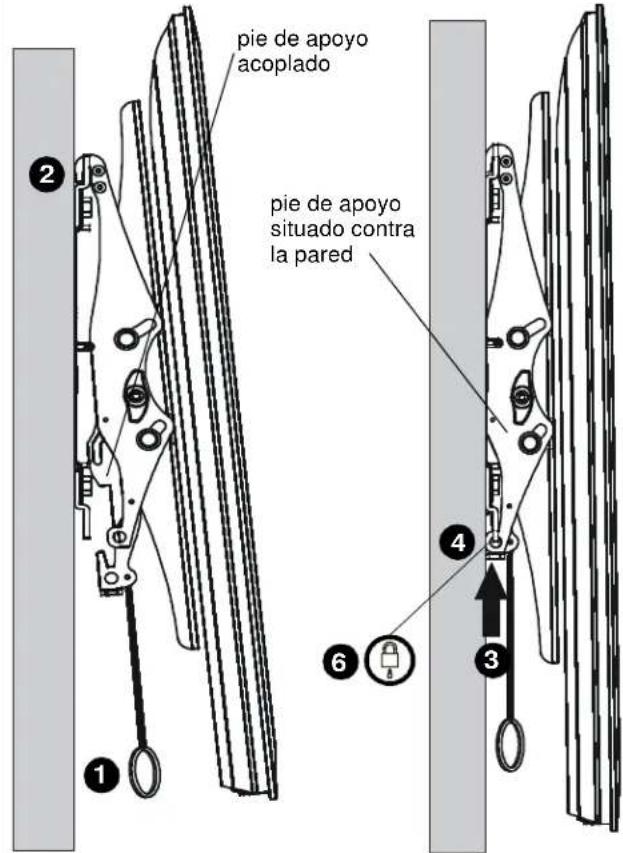

1. Asegúrese de que los soportes de conexión se

encuentran en posición de pie de apoyo tirando de las asas hasta bajarlas lo más posible.

2. Cuelgue la pantalla con los soportes (B y C) en el

raíl superior de la placa de pared (A). El pie de apoyo debe acoplarse con la parte inferior de la placa de pared. NOTA: Cualquier tipo de organización de cables o ajustes posteriores de la pantalla deben realizarse cuando la pantalla se sostiene sobre el pie de apoyo.

3. Desbloquee el pie de apoyo empujando hacia

arriba los soportes de conexión hasta que el pie de apoyo quede contra la pared.

4. Empuje más hacia arriba los soportes de conexión

para bloquear la pantalla en su posición pegada a la pared.

5. Una vez finalizada la instalación, las correas

pueden guardarse detrás de la pantalla, en la muesca de los soportes de conexión (B), de modo que queden ocultas.

6. (Opcional) Encauce el candado u organizador de

cables (no incluido) a través de los orificios inferiores del soporte de conexión para proporcionar una mayor seguridad. los soportes de conexión deben colgare en lados opuestos de la lengüeta central

(vista desde el lado izquierdo) pie de apoyo acoplado pie de apoyo situado contra la paredInstrucciones de instalación Serie iC-PTM3

Intercambio de los soportes de conexión (opcional) Para la instalación de pantallas con patrón de orificios ancho, deberá intercambiar los soportes. Utilice la Tabla 1 a continuación para determinar si el cambio es necesario.

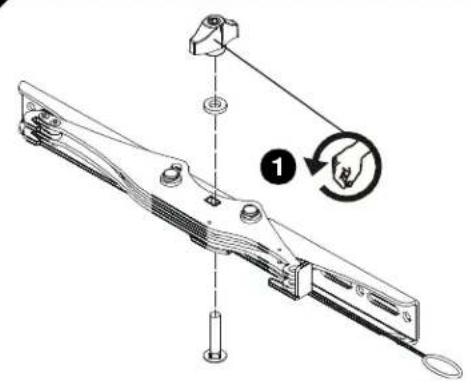

1. Quite del soporte de conexión la perilla de ajuste

de la inclinación, la arandela y el tornillo. ¡IMPORTANTE! : Al quitar la perilla, la arandela y el tornillo, sostenga el soporte con firmeza para evitar que se caigan las arandelas internas. Si éstas se cayeran, deberá volver a colocarlas en la posición correcta antes de instalar la perilla del otro lado.

2. Coloque la perilla, la arandela y el tornillo en el

3. Repita el procedimiento con el otro soporte de

4. Instale los soportes de conexión según las

instrucciones provistas en la sección 2. Tabla 1: Ancho del patrón de orificios Modelo n.o instalación habitual intercambio desoportesiCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm

Ajuste de la inclinación

1. Ajuste las perillas que regulan la tensión de

inclinación según desee.

2. Ajuste la inclinación de la pantalla tirando de la

parte superior de ésta en dirección opuesta a la pared hasta alcanzar la posición deseada.

3. Ajuste las perillas a fin de asegurar la posición de
