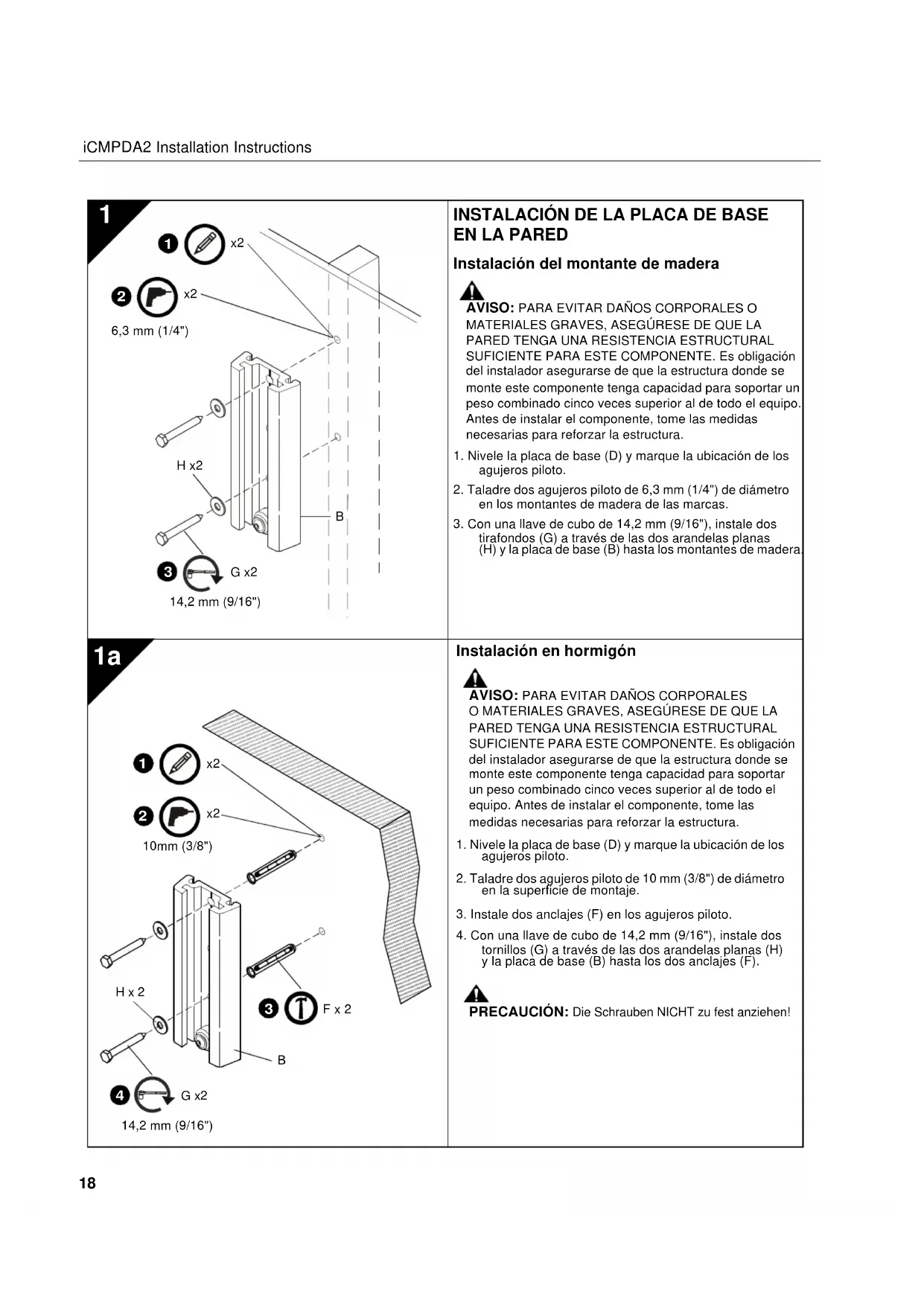

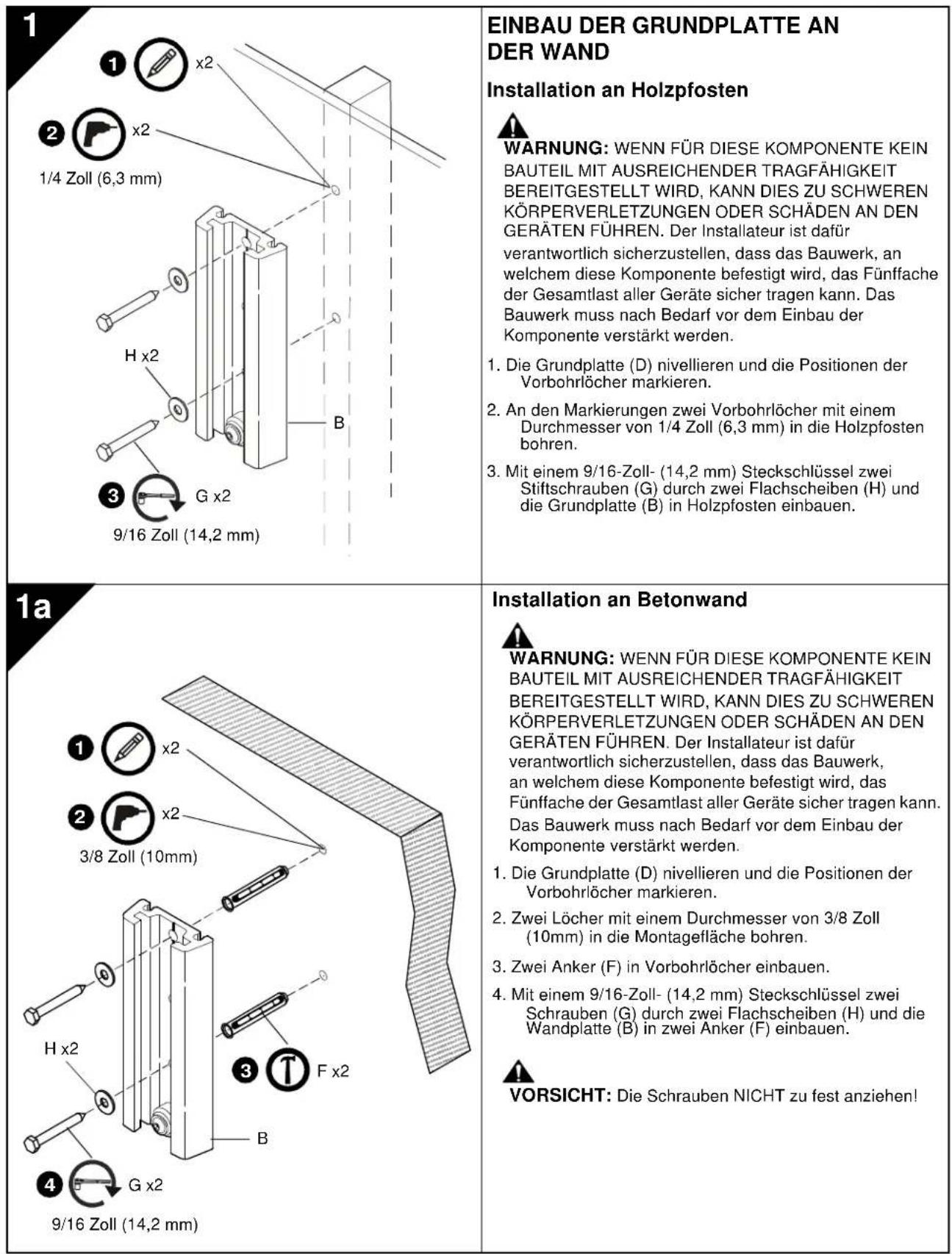

INSTALACIÓN DE LA PLACA DE BASE
Instalación del montante de madera AVISO: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE QUE LA
PARED TENGA UNA RESISTENCIA ESTRUCTURAL
SUFICIENTE PARA ESTE COMPONENTE. Es obligación del instalador asegurarse de que la estructura donde se monte este componente tenga capacidad para soportar un peso combinado cinco veces superior al de todo el equipo. Antes de instalar el componente, tome las medidas necesarias para reforzar la estructura.
1. Nivele la placa de base (D) y marque la ubicación de los
2. Taladre dos agujeros piloto de 6,3 mm (1/4") de diámetro
en los montantes de madera de las marcas.
3. Con una llave de cubo de 14,2 mm (9/16"), instale dos
tirafondos (G) a través de las dos arandelas planas (H) y la placa de base (B) hasta los montantes de madera.
6,3 mm (1/4") Instalación en hormigón
SUFICIENTE PARA ESTE COMPONENTE. Es obligación del instalador asegurarse de que la estructura donde se monte este componente tenga capacidad para soportar un peso combinado cinco veces superior al de todo el equipo. Antes de instalar el componente, tome las medidas necesarias para reforzar la estructura.
1. Nivele la placa de base (D) y marque la ubicación de los
2. Taladre dos agujeros piloto de 10 mm (3/8") de diámetro
en la superficie de montaje.
3. Instale dos anclajes (F) en los agujeros piloto.
4. Con una llave de cubo de 14,2 mm (9/16"), instale dos
tornillos (G) a través de las dos arandelas planas (H) y la placa de base (B) hasta los dos anclajes (F). PRECAUCIÓN: Die Schrauben NICHT zu fest anziehen!
INSTALACIÓN DEL BRAZO MÓVIL
IMPORTANTE! Si la pantalla tiene un patrón de orificios de montaje rebajados de 100 x 100 mm, monte la pantalla en el brazo móvil (A) antes de instalar el brazo en la placa de base (B). Consulte "INSTALACIÓN DE LA PANTALLA, Patrón de agujeros de montaje rebajados de 100 x 100 mm". Instale la pantalla y continúe abajo.
PRECAUCIÓN: PELIGRO DE DAÑOS
CORPORALES SI EL BRAZO MÓVIL SE DESPLOMARA SOBRE LOS DEDOS. Atienda a mantener los dedos y las manos alejados de los puntos de aplastamiento.

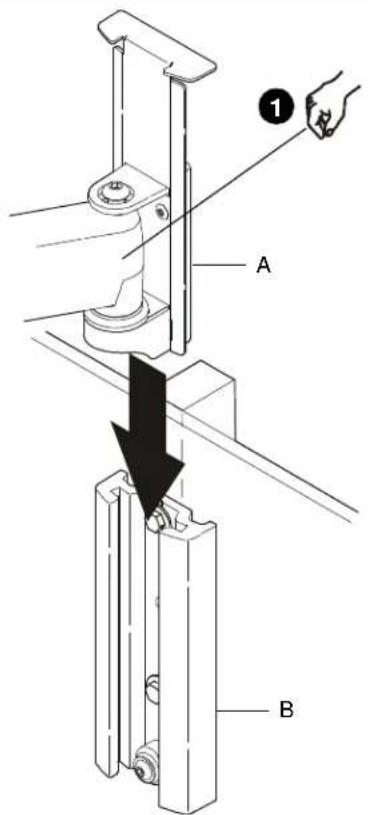

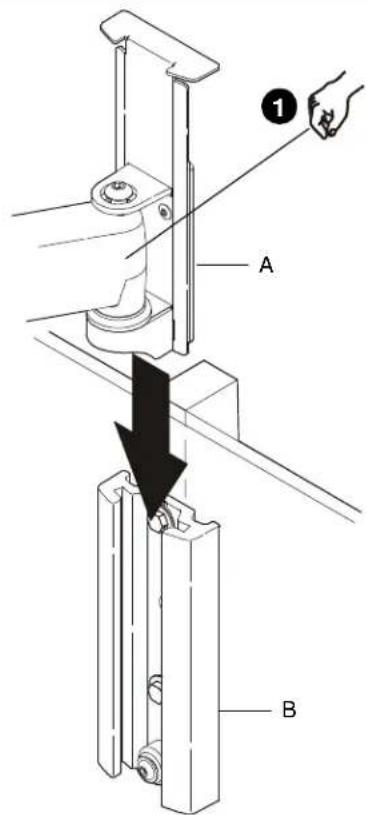

1. Deslice el soporte de montaje (A) del brazo móvil
hasta la placa de base (B).

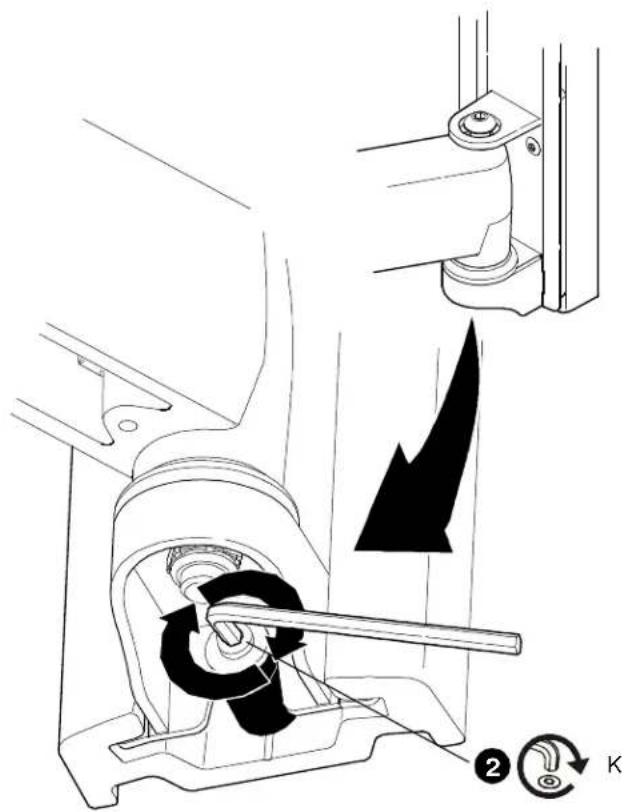

2. Fije el brazo móvil (A) a la placa de base (B)
apretando el tornillo con la llave hexagonal (K).
COLOCACIÓN DE LA PANTALLA
¡IMPORTANTE! Proceda según las instrucciones:
- Si está instalando una pantalla con un patrón de orificios de montaje de 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200, o 400 x 400 mm, continuar en el Paso 3A.
- Si está instalando una pantalla con un patrón de orificios de montaje de 100 x 100 mm, continuar en el Paso 3B o 3C, según corresponda.
ADVERTENCIA: UNA INSTALACIÓN
INCORRECTA PUEDE HACER QUE EL SOPORTE
SE CAIGA Y EL USUARIO SUFRA LESIONES O SE DAÑE EL EQUIPO. NO sustituya elementos de montaje. Use solamente los elementos de montaje provistos o especificados por el fabricante.

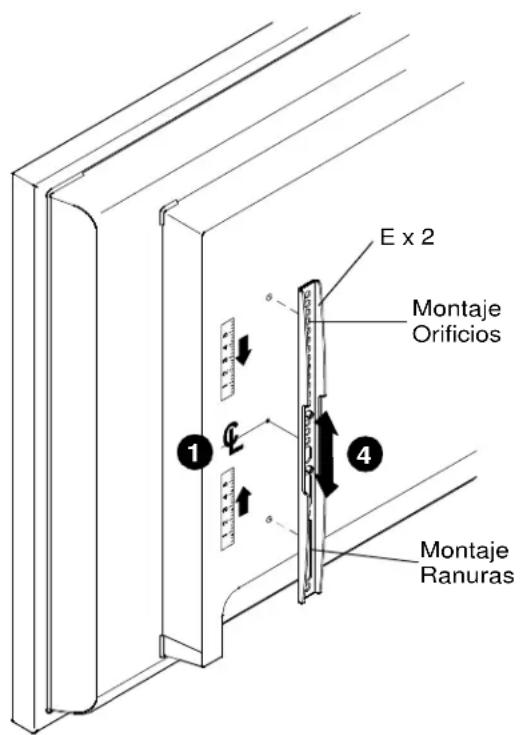

1. Determine y marque la posición vertical central
entre los orificios de montaje superior e inferior del lado izquierdo de la pantalla.
2. Determine y marque la posición vertical central
entre los orificios de montaje superior e inferior del lado derecho de la pantalla.
3. Oriente el soporte vertical de montaje (E) de
manera que los orificios de montaje estén encima y las ranuras de montaje debajo.
4. Alinee los orificios y ranuras de montaje en el
soporte vertical de montaje (E) con los orificios superiores e inferiores de la pantalla.
5. Ajuste la posición del soporte vertical de montaje
(E) hasta que la marca hecha en el Paso 1 se alinee con la marca central del soporte vertical de montaje (E).
6. Fije el soporte vertical de montaje del lado
izquierdo (E) a la pantalla usando dos tornillos de cabeza Phillips (N a través de AA). NOTA: Además use arandelas planas número 10 (BB) si utiliza tornillos N o P. NOTA: Si la pantalla superficie de montaje rebajada, protuberancias o una caja de alimentación, deberá colocar un separador y un montaje más largo entre la pantalla y los soportes verticales de montaje (E).
7. Repita los pasos 3 al 6 para soporte de
montaje vertical derecho usando las mismas ubicaciones de orificios para alinear los soportes horizontalmente.
1. Unir el soporte central (C) a los soportes de montaje
verticales (E) usando cuatro tornillos de cabeza Phillips M4 x 12 mm (N) y cuatro arandelas planas número 10 (BB).
2. Unir iCMPDA2 al soporte usando dos tornillos Phillips
M4 x 8 mm (M) en los dos orificios de montaje superiores.
3. Termine de unir el iCMPDA2 usando dos tornillos Phillips
M4 x 8 mm (M) en los dos orificios de montaje inferiores.
4. Proceda al Paso 3B.
(CC) x 4 (BB) x 4 [Sólo se utilizan con tornillos N o P] (N a través de AA) x 4 (E) x 2
Patrón de agujeros de montaje al ras de 100 x 100 mm IMPORTANTE! Este procedimiento sólo es aplicable si los agujeros de montaje de 100 x 100 mm de la parte posterior de la pantalla están al ras de la superficie posterior de la pantalla, O si instaló soportes (C, E) anteriormente en los pasos 3A. AVISO: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE NO SOBREPASAR EL PESO SOPORTADO POR ESTE COMPONENTE. Es obligación del instalador asegurarse de que el peso total de todos los componentes del iCMPDA2 no sobrepase los 34 kg (75 lbs).
1. Confirme que el soporte Centris puede bascular e inclinarse
con facilidad, pero que está bastante apretado para sujetar la pantalla en la posición deseada. Se requieren ajustes antes de proceder. Consulte "AJUSTES". PRECAUCIÓN: EL USO DE TORNILLOS DE UN TAMAÑO INCORRECTO PUEDE DAÑAR LA PANTALLA. Los tornillos deben enroscarse con facilidad y hasta el fondo en los agujeros de montaje de la pantalla.
2. Con un destornillador de estrella, instale dos tornillos (M) en
los orificios de montaje roscados superiores de la parte posterior de la pantalla (o en los soportes C, E; si están instalados).
3. Enrosque los tornillos completamente en la pantalla (o en los
soportes C, E; se están instalados), y después extráigalos 3 vueltas completas. AVISO: LA PANTALLA PODRÍA CAERSE SI LOS TORNILLOS NO SE APRETARAN EN TODA LA LONGITUD NECESARIA, Y CAUSAR DAÑOS CORPORALES O MATERIALES IMPORTANTES. Extraiga los tornillos SOLAMENTE en la medida necesaria para permitir la instalación del soporte Centris.

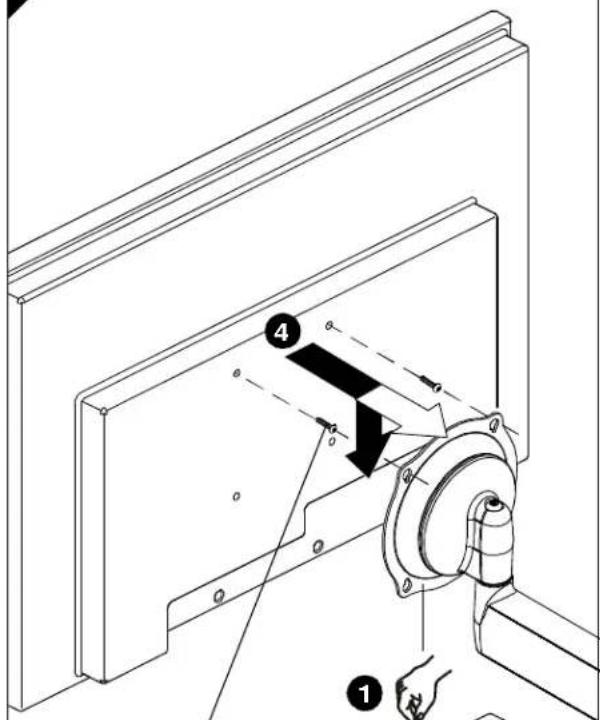

4. Levante y alinee la pantalla de forma que los tornillos de su
parte posterior (o de los soportes C, E; si están instalados) encajen en los orificios de montaje en forma de lágrima superiores del soporte Centris. Baje la pantalla hasta su posición. NOTA: NO apriete todavía los tornillos.

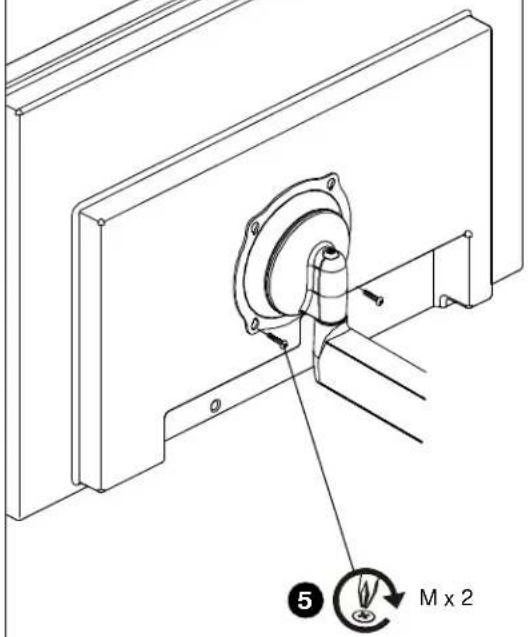

5. Con un destornillador de estrella, instale dos tornillos (M) a
través de los orificios de montaje en forma de lágrima inferiores del soporte Centris hasta la pantalla (o en los soportes C, E; si están instalados).
6. Apriete los cuatro tornillos (M). No los apriete demasiado.

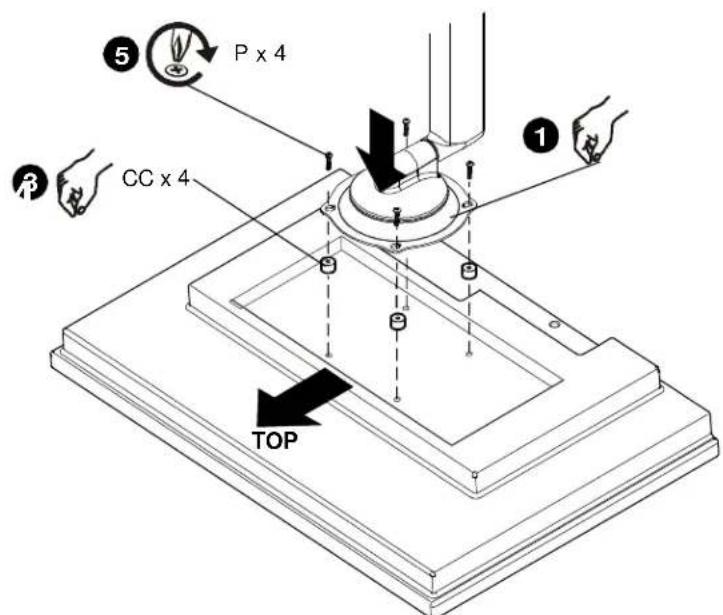

Patrón de agujeros de montaje rebajados de 100 x 100 mm IMPORTANTE! Este procedimiento sólo es aplicable si los orificios de montaje de 100 x 100 mm de la parte posterior de la pantalla están rebajados. AVISO: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE NO SOBREPASAR EL PESO SOPORTADO POR ESTE COMPONENTE. Es obligación del instalador asegurarse de que el peso total de todos los componentes del iCMPDA2 no sobrepase los 34 kg (75 lbs).
1. Confirme que el soporte Centris puede bascular e inclinarse con facilidad, pero que está bastante apretado para
sujetar la pantalla en la posición deseada. Se requieren ajustes antes de proceder. Consulte "AJUSTES".
2. Coloque con cuidado la cara de la pantalla sobre una superficie protectora.
PRECAUCIÓN: EL USO DE TORNILLOS DE UN TAMAÑO INCORRECTO PUEDE DAÑAR LA PANTALLA. Los tornillos deben enroscarse con facilidad y hasta el fondo en los agujeros de montaje de la pantalla.
3. Coloque cuatro espaciadores (CC) en los orificios de montaje de la parte posterior de la pantalla.
4. Oriente la montura de manera que los orificios de montaje en forma de lágrima del soporte Centris estén alineados
con los orificios de los cuatro espaciadores (CC). AVISO: LA PANTALLA PODRÍA CAERSE SI LOS TORNILLOS NO SE APRETARAN EN TODA LA LONGITUD NECESARIA, Y CAUSAR DAÑOS CORPORALES O MATERIALES IMPORTANTES. 5. Con un destornillador de estrella, introduzca cuatro tornillos (P) a través de los cuatro orificios de montaje en forma de lágrima del soporte Centris y los espaciadores (CC) hasta la pantalla. Apriete los cuatro tornillos (P). No los apriete demasiado.
6. Continúe en "INSTALACIÓN DEL BRAZO MÓVIL EN LA PLACA DE BASE".

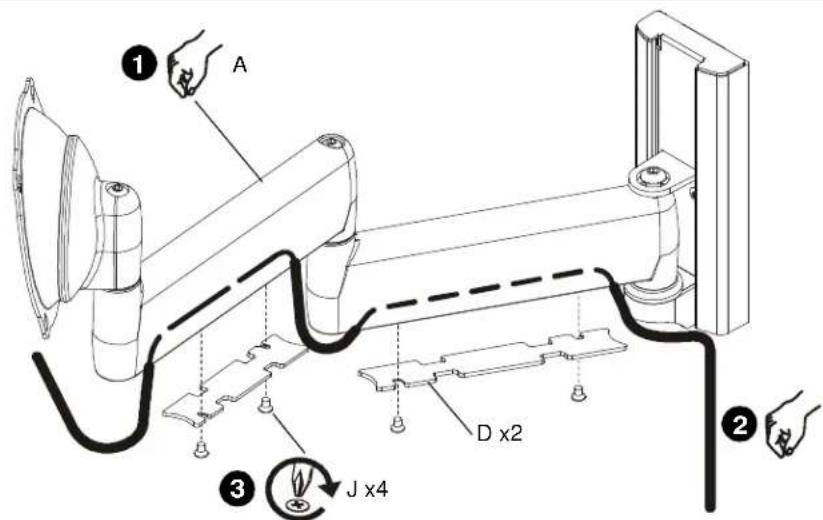

MANEJO DE LOS CABLES
PRECAUCIÓN: Zorg dat er voldoende speling in de kabel zit voor verplaatsing van het display en dat de kabels niet knel komen te zitten door het plaatsen van de afdekkingen (D) of de schroeven (J).
1. Extienda completamente el brazo móvil (A).
2. Coloque con cuidado los cables en la cavidad de la parte inferior de cada brazo.
3. Con un destornillador de estrella, instale las cubiertas (D) y apriete los tornillos (J).

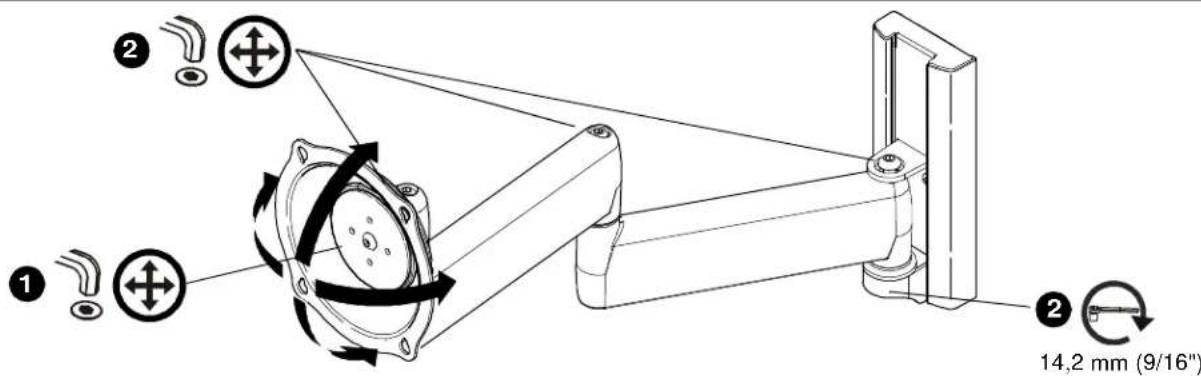

1. Para ajustar la tensión de inclinación, con la llave hexagonal (K), afloje o apriete ligeramente el tornillo de
regulación en la medida que sea necesaria. NOTA: Si la pantalla está montada en un brazo móvil (A), en primer lugar desconecte todos los cables y desmonte la pantalla (consulte "INSTALACIÓN DE LA PANTALLA").
2. Para ajustar la tensión de extensión y basculación, con las llaves hexagonales (K, L), afloje o apriete
ligeramente los tornillos de regulación en la medida necesaria.
