Merk	Chief
Model	ICMPDA4T03
Producttype	Draaibare muurbeugel voor plat beeldscherm
VESA-compatibiliteit	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Maximaal draagvermogen	34 kg (75 lb)
Materiaal	Staal
Kleur	Zwart
Geschatte afmetingen arm (LxHxD)	400 x 400 x 150 mm (schatting)
Gewicht beugel	Ongeveer 4 kg
Kantelen	Ja, verstelbaar met spanschroef
Draaien	Ja, met spanningsinstelling
Uitrekken	Ja, gelede arm
Kabelbeheer	Ingebouwde kabelafdekkingen (onderdelen D)
Inbegrepen onderdelen	Basisplaat (B), draaiarm (A), verticale poten (E), afstandhouders (CC), diverse schroeven, inbussleutels (K, L), kabelafdekkingen (D)
Veiligheid	Niet meer dan 34 kg; gebruik de meegeleverde schroeven; voorkom beknelling van vingers bij het sluiten van de arm
Onderhoud	Afvegen met een zachte, droge doek
Repareerbaarheid	Standaard onderdelen; neem contact op met de fabrikant voor reserveonderdelen
Algemene informatie	116 pagina's tellende handleiding beschikbaar in meerdere talen

Veelgestelde vragen - ICMPDA4T03 Chief

Wat is het maximale gewicht dat de Chief ICMPDA4T03 beugel kan dragen?

Het maximale draagvermogen is 34 kg (75 lb). Overschrijd deze belasting niet om ernstig letsel of materiële schade te voorkomen.

Welke VESA-formaten zijn compatibel?

De beugel is compatibel met de volgende VESA-formaten: 100x100, 200x100, 200x200, 300x300, 400x200 en 400x400 mm.

Hoe installeer ik het scherm op de beugel?

Bevestig afhankelijk van het VESA-formaat eerst de verticale poten (E) of de afstandhouders (CC) op de achterkant van het scherm, hang het scherm vervolgens aan de draaiarm (A) door de peervormige gaten uit te lijnen. Draai de meegeleverde schroeven vast zonder te veel kracht te zetten.

Hoe stel ik de spanning van de draaiarm af?

Gebruik de inbussleutel (K) om de stapverstelling aan te passen, of de sleutels (K, L) voor de spanningen van uitrekken en draaien. Draai iets losser of vaster afhankelijk van de gewenste positie.

Hoe beheer ik de kabels?

Plaats de kabels in de uitsparingen van de armen in volledig uitgeschoven positie, installeer vervolgens de kabelafdekkingen (D) met de schroeven (J) om ze op hun plaats te houden. Zorg ervoor dat ze niet worden bekneld.

Wat te doen als het scherm niet op zijn plaats blijft?

Controleer eerst of u de maximale belasting niet hebt overschreden. Stel vervolgens de spanning van de inbusschroeven (K, L) af om de wrijving te vergroten. Blijft het probleem bestaan, draai dan de montageschroeven van het scherm vaster.

Kan de beugel draaien en kantelen?

Ja, de Centris-beugel maakt draaien en kantelen mogelijk. De spanningen zijn verstelbaar om het scherm in de gewenste positie te houden.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een kruiskopschroevendraaier en de meegeleverde inbussleutels (K, L) nodig. Er is geen extra gereedschap vereist.

Hoe reinig ik de beugel?

Veeg de beugel af met een zachte, droge doek. Gebruik geen schurende chemicaliën die de afwerking kunnen beschadigen.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen via het formulier op de website.

GEBRUIKSAANWIJZING ICMPDA4T03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies Niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies Niet opvolgt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het verwallen van de fabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

ICMPDA2

WAARSCHUING: Als u voor deze component
onvdoideende constructeurske beschikbaar staat, riskeert u ernstig personoolijk letsel of beschadig van de apparatuur! Dege ne die structuuren monteert waaraan deze component is bevestig, iservoer verantwoedelijk dat deze minimaal vijl maat het gezamenlijke gewicht van als aan apparatuur kan dragen. ZonodigClient u de structuurenvdor de montage van de component teversterken.

WAARSCHUWING: Overschrjdng van het draagvermogen kan de oozaak zijn van ernstig persoonlijk letsei en beschadig van de aparattuur Degene het het product instaeei is envoor verantwoerdelijk dat het totale gewicht van alle componenten die aan die iCMPDA2 worden bevestgd een gewicht van 34 kg nicht overschrjdt.

IMPORTANT AVERTISSEMENTS ET PRECAUTIONS!

PRECAUCION: Zorg dat er voldoende spelimg in de kabel zit voor verplaatsing van het display en dat de kabels Niet knel komen te zitten door het plaatsen van de afdekkingen (D) of de schroeven (J).

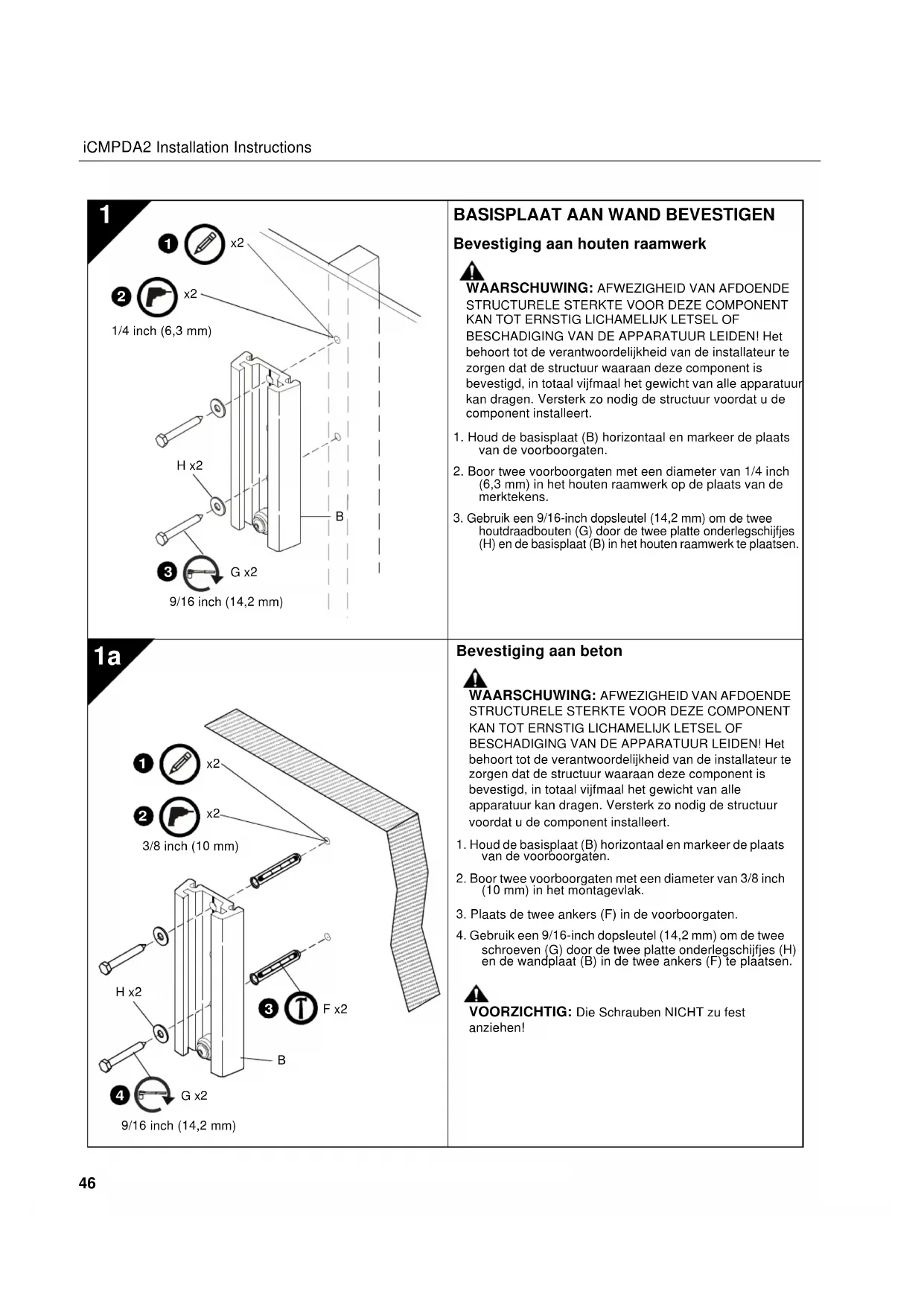

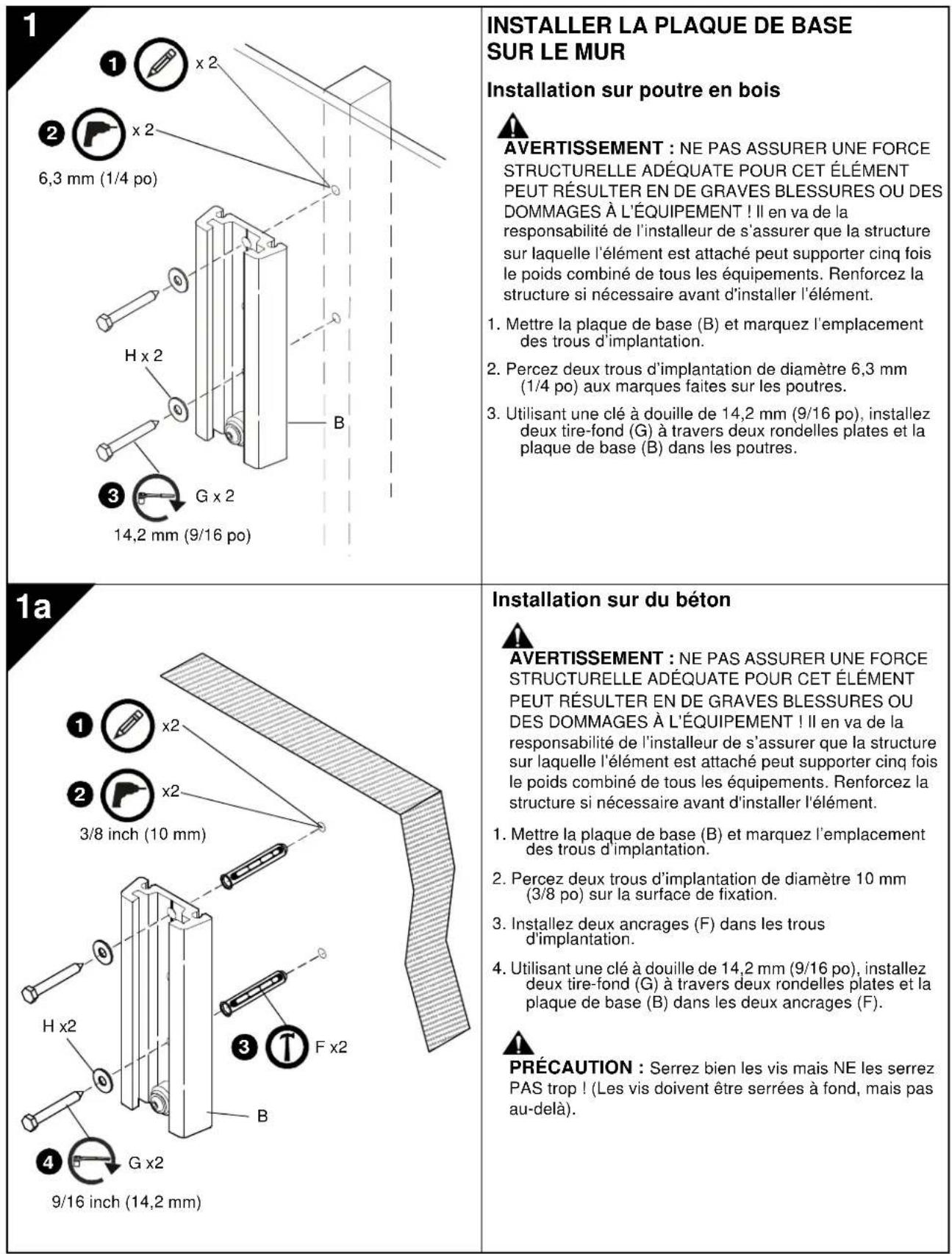

Bevestiging aan houten raamwerk

WAARSCHUWING: AFWEZIGHEID VAN AFDOENDE STRUCTURELE STERKTE VOOR DEZE COMPONENT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF

BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vrijmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.

1. Houd de basisplaat (B) horizontaal en markeer de plaats van de voorboorgaten.
2. Boor twee voorboorgaten met een diameter van 1/4 inch (6,3 mm) in het houten raamwerk op deplaats van de merktekens.
3. Gebruik een 9/16-inch dopsleutel (14,2 mm) om de twee houtdraadbouten (G) door de twee platte onderlegschijfjes (H) en de basisplaat (B) in het houten raamwerk teplaatsen.

9/16 inch (14,2 mm)

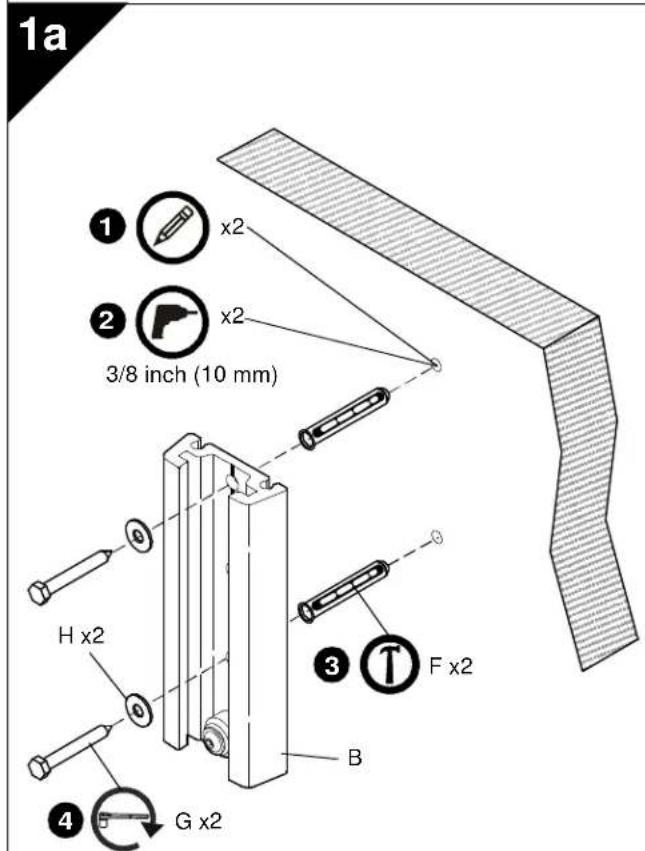

Bevestiging aan beton

WAARSCHUWING: AFWEZIGHEID VAN AFDOENDE STRUCTURELE STERKTE VOOR DEZE COMPONENT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installmenter te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vijfmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.

1. Houd de basisplaat (B) horizontaal en markeer de plaats van de voorboorgaten.
2. Boor twee voorboorgaten met een diameter van 3/8 inch (10 mm) in het montagevlak.
3. Plaats de twee ankers (F) in de Voorboorgaten.
4. Gebruik een 9/16-inch dopsleutel (14,2 mm) om de twee schroeven (G) door de twee platte onderlegschijfjes (H) en de wandplaat (B) in de twee ankers (F) teplaatsen.

BELANGRIJK! Ga te werk zoals hieronder aangegeven:

Voor het installereren van een scherm met een gatpatroon van 200× 100 200× 200 300× 300 400× 200 of 400× 400 gaat u verder maar stap 3A.
Voor het installereren van een scherm met een gatpatroon van 100× 100mm , gaat u, zoals vereist, verdier.
haar stap 3B of 3C.

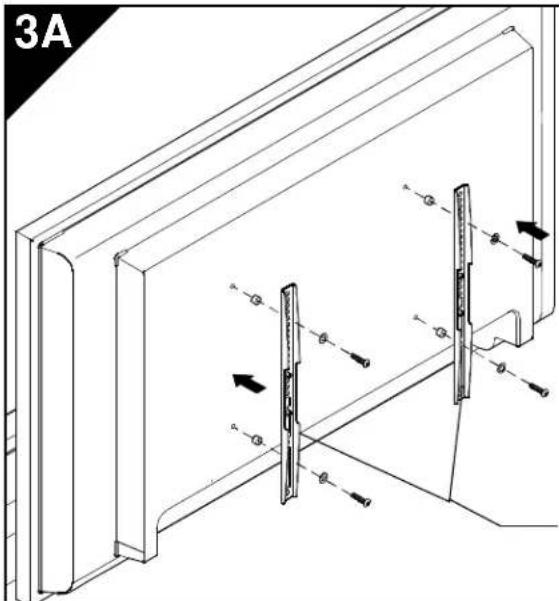

3A

Gatpatroon van 200 x 100, 200 x 200, 300 x 300, 400 x 200 of 400 x 400

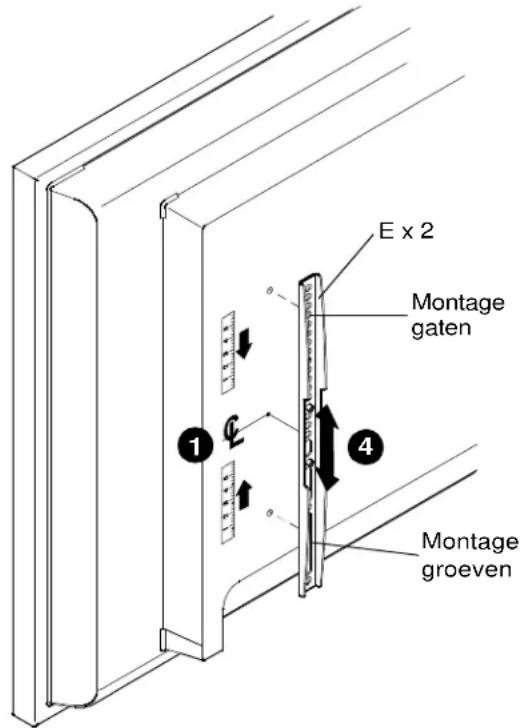

Verticale beugels bevestigen

OF SCHADE AAN DE APPARATUUR! Vervang de apparatuur NIET. Gebruik enkel apparatuur geleverd of vermeld door de fabrikant.

1. Bepaal en markeer de verticale middenstand tussen de bovenste en onderste montagegaten aan de linkerzijde van het scherm.
2. Bepaal en markeer de verticale middenstand tussen de bovenste en onderste montagegaten aan de rechterzijde van het scherm.
3. Richt de verticale montagebeugel (E) zo dat de montagegaten bovenaan en de montagegroeven onderaan liggen.
4. Plaats de montagegaten en -groeven in de verticale montagebeugel (E) op een lijn met de montagegaten boven- en onderaan het scherm.
5. Stel de positie van de verticale montagebeugel (E) in tot het markeerteken uit Stap 1 op een lijn staat met het middelste markeerteken op de verticale montagebeugel (E).

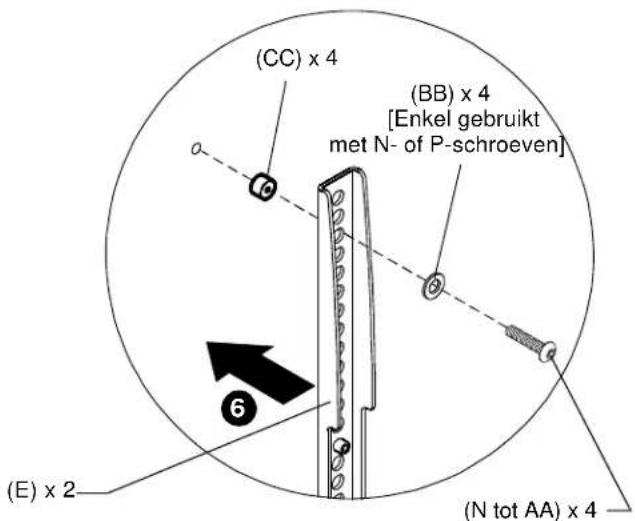

6. Bevestig de verticale montagebeugel (E) aan de linkerkant op het scherm met twee Philipskruiskopschroeven (N tot AA)

OPMERKING: Gebruik ook #10 platte plaatjes (BB) bij gebruik van schroeven N of P.

OPMERKING: Als het scherm een verzonden

montageoppervlak,uitsteeksels of een voedingskast heeft, moet bredere en langere montageapparatuur worden geplaatstussen het scherm en de verticale montagebeugels (E).

1. Herhaal de Stappen 3 tot 6 voor de verticale

montagebeugel aan de rechterkant en gebruik bezelfde plaatsen van de gaten om de beugels horizontalaop een lijn te plaatsen.

3A

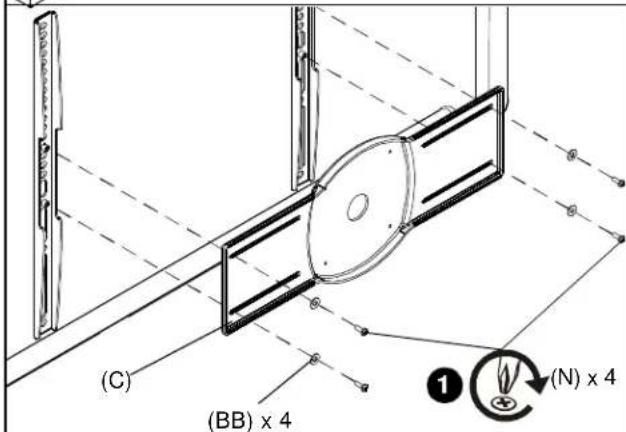

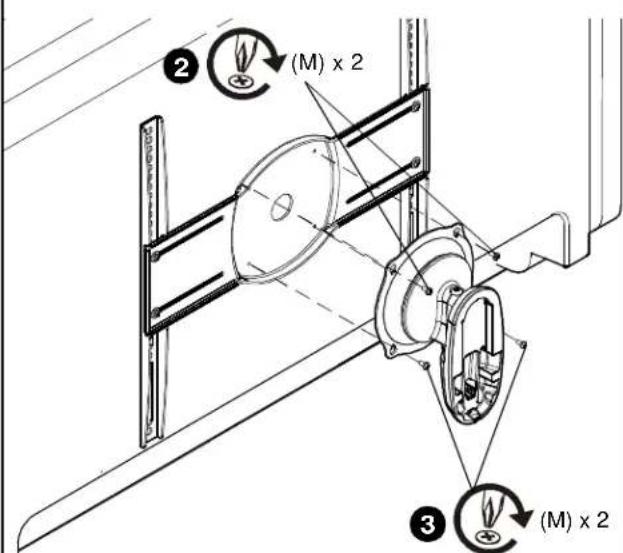

Bevestig de middelste beugel

1. Bevestig de middelste beugel (C) op de verticale montagebeugels (E) en gebruik vier M4 x 12 mm Philipskruiskopschroeven (N) en vier #10 platte plaatjes (BB).

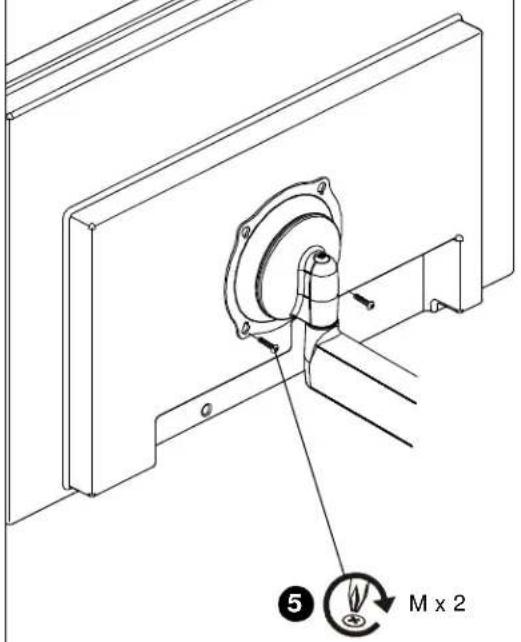

2. Bevestig de iCMPDA2 op de beugel met twee M4 x 8 mm Phillips-kruiskopschroeven (M) in de bovenste twee montagegaten.
3. Volledige bevestiging van de iCMPDA2 met twee M4 x 8 mm Phillips-kruiskopschroeven (M) in de onderste twee montagegaten.
4. Gaaar Stap 3B.

3B

2 3

Mx2

Gelijk valende montagemal van 100 x 100 mm

BELANGRIJK! Deze procedure is alleen van toepassing wanner de montagegaten (mal van 100 x 100 mm) aan dechterzijde van het display gelijk vallen met het achervlak van het display OF wanner de beugels (C, E) erder zijn geinstalleerd volgens stap 3A.

WAARSCHUWING: OVERSCRIJDING VAN DE GEWICHSTCAPACITEIT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat het gewicht van alle componenten die aan de iCMPDA2 zijn bevestigd, in totaal Niet hoger is dan 75 lbs (34kg)

1. Zorg dat de Centris beugel gemakkelijk kan draaien en kantelen, maar toch vast genoeg zit om het display in de gewenste stand te honden. Verstiel de beugel zo nodig voordat u doorgaat. Zie 'AFSTELLEN'.

VOORZICHTIG: DOOR DE VERKEERDE MAAT SCHROEVEN TE GEBRUIKEN, KAN HET DISPLAY BESCHADIGING OPLOPEN! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraid.

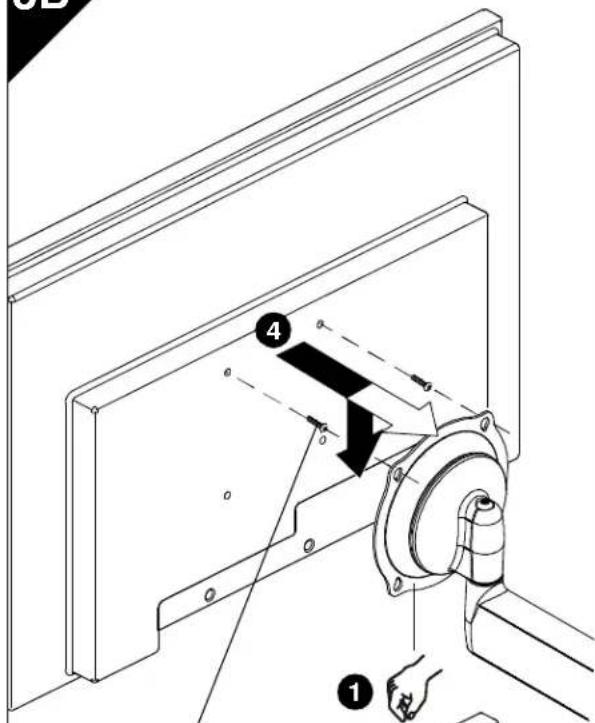

1. Gebruik een kruskopschroevendraaier om de twee schroeven (M) in de bovenste getapte montagegaten aan de achterzijde van het display (of in de beugels C, E; indien geinstalleerd) teplaatsen.
2. Draai de schroeven helemaal in het display (of in de beugels C, E; indien geinstalleerd) en draai ze verzolgens 3 volledige slagen linksom.
   WAARSCHUWING: ALS DE SCHROEVEN NIET NAAR
   BEHOREN PAKKEN IN DE SCHROEFDRAAD VAN HET
   DISPLAY, KAN DIT ERTOE LEIDEN DAT DE HOUDER VALT
   MET ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING
   VAN DE APPARATUUR TOT GEVOLG! Draai de schroeven
   linksom ALLEEN voor zover dit nodig is voor de installmentie van
   de Centris beugel!
3. Hef het display op enricht het zodaniguit dat de schroeven in dechterzijde van het display (of in de beugels C, E; indien geinstalleer) in de bovenste traanvormige montagegaten van de Centris beugel passen. Laat het display op zijnplaats zakken.
   OPMERKING: Draai de schroeven op dit moment NIET aan.
4. Gebruik een kruiiskopschroevendraaier om de twee schroeven (M) door de onderste traanvormige montagegaten van de Centris beugel in het display (of in de beugels C, E; indien geinstalleerd) teplaatsen.
5. Draai alle vier schroeven (M) vast. Niet te vast aandraaien!

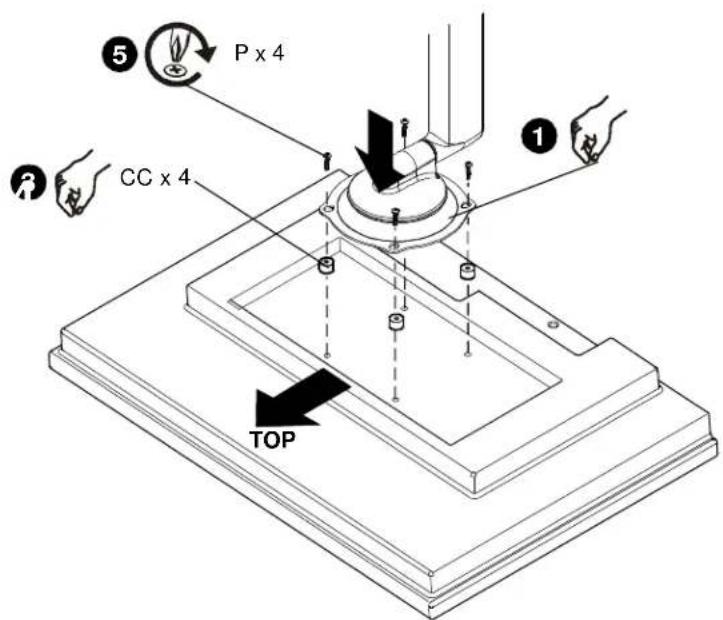

3C

Montagemal van 100 x 100 mm met verzonken gaten

BELANGRIJK! Deze procedure is alleen van toepassing wanner de montagegaten (mal van 100 x 100 mm) aan dechterzijde van het display in het achtervlak van het display zich verzonken.

WAARSCHUWING: OVERSCHRIJDING VAN DE GEWICHTSCAPACITEIT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installmenter te zorgen dat het gewicht van alle componenten die aan de iCMPDA2 zijn bevestigd, in totaal nicht hoger is dan 75 lbs (34 kg).

1. Zorg dat de Centris beugel gemakkelijk kan draaien en kantelen, maar toch vast genoeg zit om het display in de gewenste stand te houden. Verstel de beugel zo nodig voordat u doorgaat. Zie 'AFSTellen'.
2. Leg het display voorzichtig op een beschermend oppervlak met de voorzijde omlaag.

VOORZICHTIG: DOOR DE VERKEERDE MAAT SCHROEVEN TE GEBRUKEN, KAN HET DISPLAY BESCHADIGING OPLOPN! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

1. Plaats de vier pasringen (CC) over de montagegaten in dechterzijde van het display.
2. Richt de houder zodanig dat de traanvormige montagegaten van de Centris beugel op de gaten in de vier pasringen (CC) zich uitgelijnd.

WAARSCHUWING: ALS DE SCHROEVEN NIET NAAR BEHOREN PAKKEN IN DE SCHROEFDRAAD VAN HET DISPLAY, KAN DIT ERTOE LEIDEN DAT DE HOUDER VALT MET ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR TOT GEVOLGI

1. Gebruik een kruskopschroevendraier om de vier schroeven (P) door de vier montagegaten van de Centris beugel en de pasringen (CC) in het display teplaatsen. Draai alle vier schroeven (P) vast. Niet te vast aandraaien!
2. Ga door met 'ZWENKARM AAN BASISPLAAT BEVESTIGEN'.

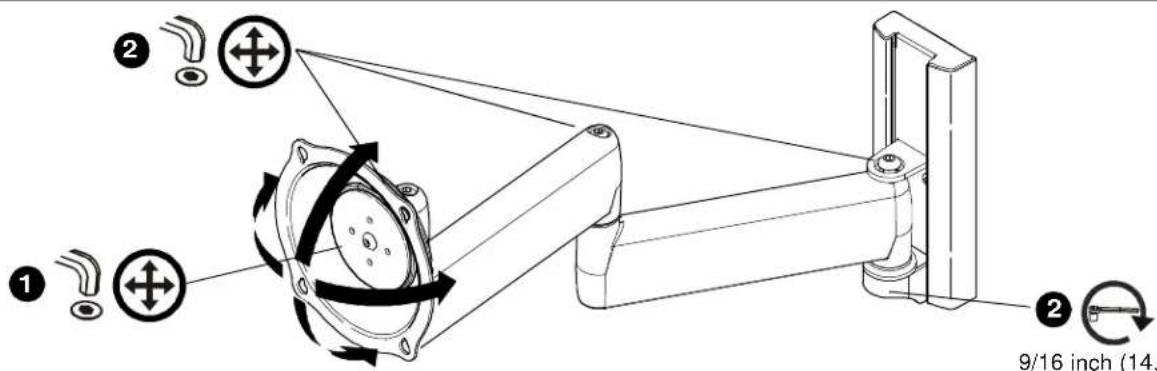

4 AFSTELLEN

1. Om de spansterkte van de schuinstand bij te stellen, draait u de stelschroef zo nodig enigszins loser of vaster met de zeskantsleutel (K).
   OPMERKING: Als het display op de zwenkarm (A) is gemonteerd, maar dan eerst alle kabels los en verwijder het display (zie 'DISPLAY INSTALLEREN').
2. Om de spansterkte voor uittrekken en draaien bij te stellen, draait u de stelschroeven zo nodig enigszins loser of vaster met de zeskantsleutels (K, L).

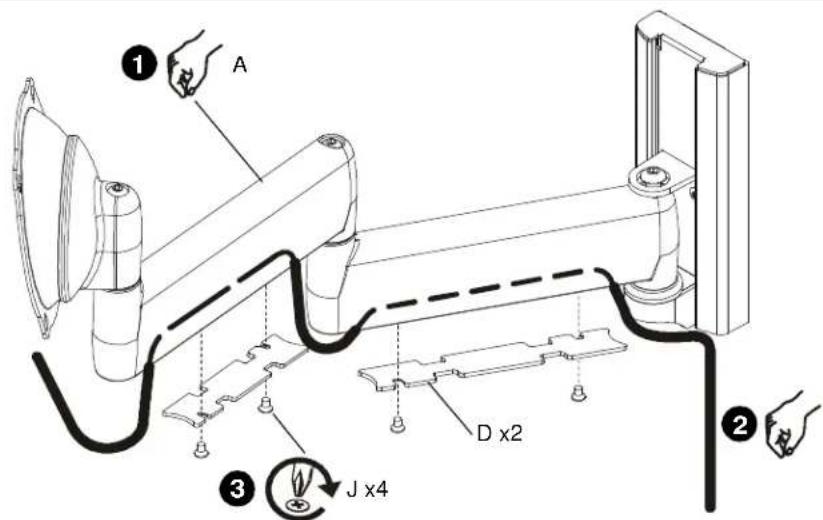

5 KABELBEHEER

VOORZICHTIG: Zorg dat er voldoende spel ing in de kabel zit voor verplaatsing van het display en dat de kabels Niet knel kom te zitten door het plaatsen van de afdekkingen (D) of de schroeven (J).

1. Trek de zwenkarm (A) vollediguit.
2. Plaats de kabels voorzichtig in de opening in het onderste gedeelte van elke arm.
3. Plaats de afdekkingen (D) met de schroeven (J) en een kruskopschroevendraier.

2

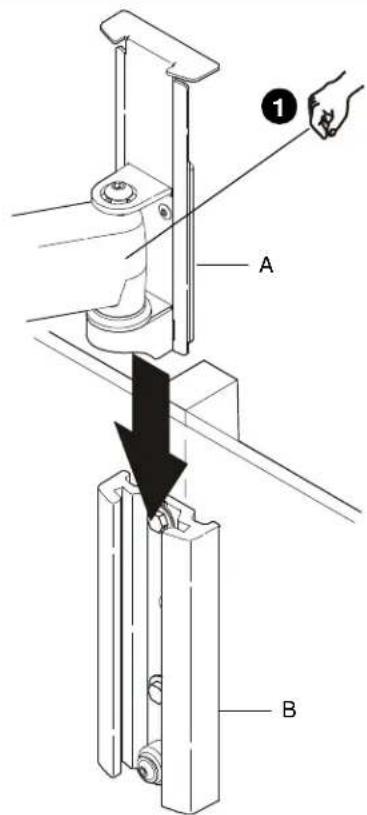

INSTALLER LE BRAS PIVOTANT SUR LA PLAQUE DE BASE
