GEBRUIKSAANWIJZING iCLPFM3B02 Chief
WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de constructie waaraan deze installatie wordt bevestigd vijf maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geïnstalleerd wordt. De dikte van de gipsplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1,6 cm zijn.

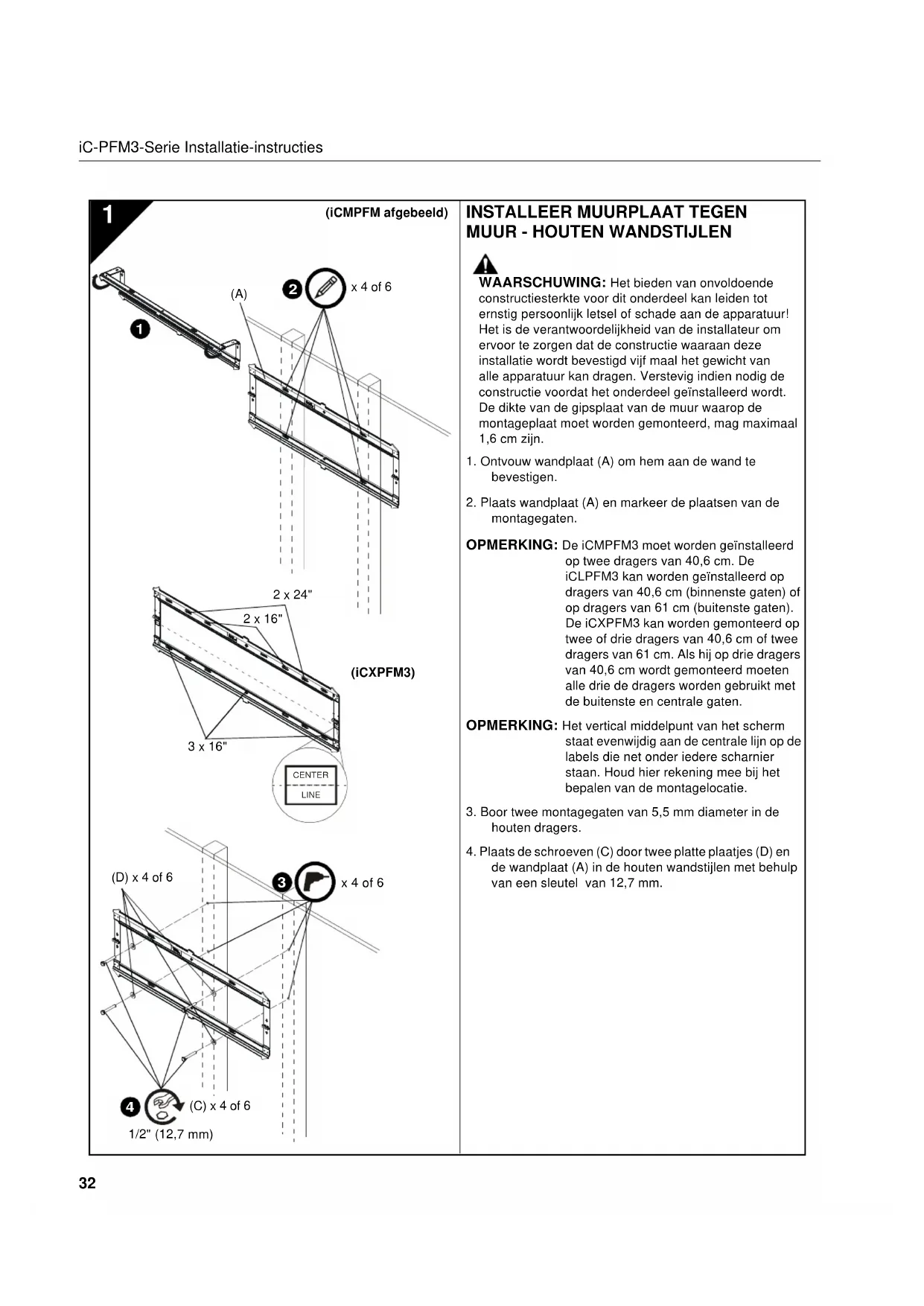

1. Ontvouw wandplaat (A) om hem aan de wand te
2. Plaats wandplaat (A) en markeer de plaatsen van de
montagegaten. OPMERKING: De iCMPFM3 moet worden geïnstalleerd op twee dragers van 40,6 cm. De iCLPFM3 kan worden geïnstalleerd op dragers van 40,6 cm (binnenste gaten) of op dragers van 61 cm (buitenste gaten). De iCXPFM3 kan worden gemonteerd op twee of drie dragers van 40,6 cm of twee dragers van 61 cm. Als hij op drie dragers van 40,6 cm wordt gemonteerd moeten alle drie de dragers worden gebruikt met de buitenste en centrale gaten. OPMERKING: Het vertical middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.
4. Plaats de schroeven (C) door twee platte plaatjes (D) en
de wandplaat (A) in de houten wandstijlen met behulp van een sleutel van 12,7 mm.
(iCMPFM afgebeeld) 1/2" (12,7 mm) (A)
(C) x 4 of 6 (D) x 4 of 6 x 4 of 6Installatie-instructies iC-PFM3-Serie
WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de constructie waaraan deze installatie wordt bevestigd vijf maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geïnstalleerd wordt. De dikte van de gipsplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1,6 cm (5/8") zijn.
GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.
HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

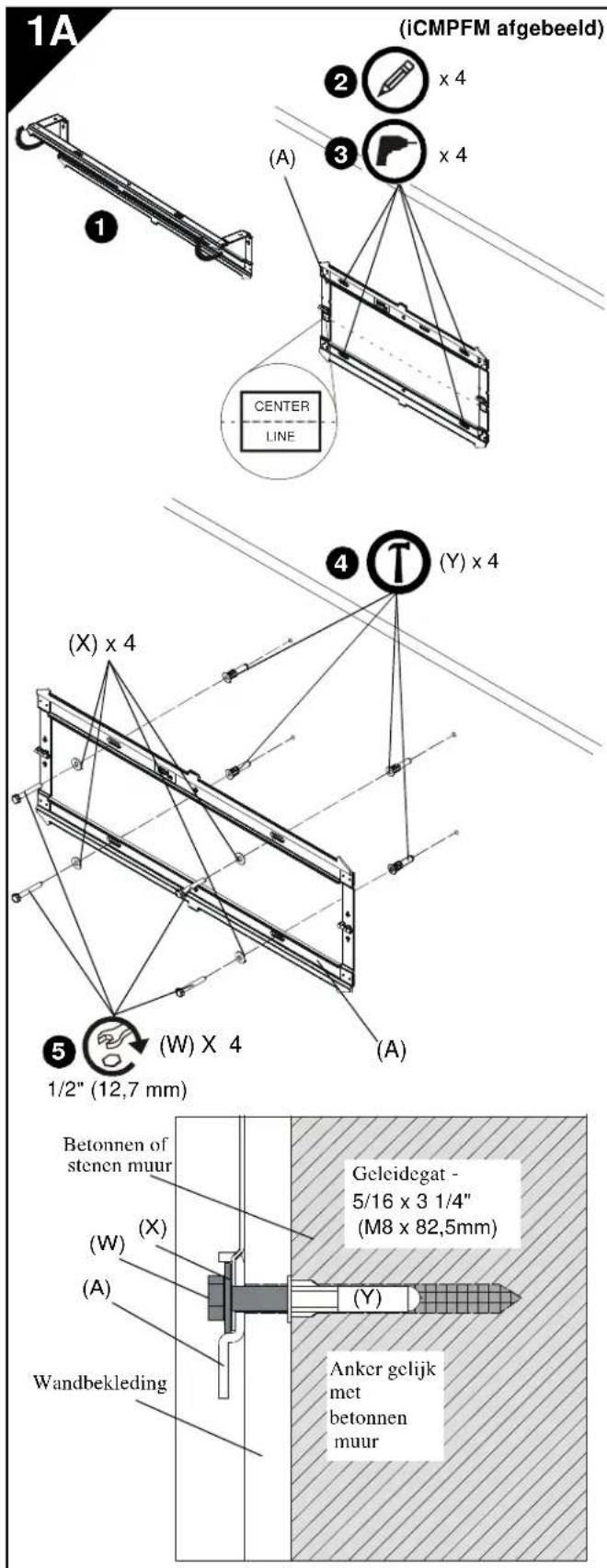

1. Ontvouw wandplaat (A) om hem aan de muur te
2. Plaats wandplaat (A) en markeer de plaatsen van de
montagegaten op de gewenste montageplaats. OPMERKING: Voor de iCLPFM3 kunnen zowel de binnenste als buitenste vier gaten worden gebruikt. OPMERKING: Gebruik voor de installatie van de iCXPFM3 de buitenste vier gaten en de twee middelste gaten op de wandplaat. OPMERKING: Het verticaal middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.
3. Boor twee montagegaten van 8mm diameter op de
gemarkeerde plaatsen in de muur. De gaten moeten ten minste 8,25 cm diep geboord worden.
4. Plaats vier betonankers (E) in de geboorde gaten. gebruik
een hamer om de ankers in de muur te kloppen. BELANGRIJK! : De ankers moeten dwars door elke wandbekleding worden aangebracht totdat ze helemaal gelijk met de betonnen muur zijn.
5. Plaats de schroeven (C) door twee platte plaatjes (D) en de
wandplaat (A) in de betonankers (E) met behulp van een sleutel van 12,7 mm.
(iCMPFM afgebeeld) CENTER LINE x 4
(W) X 4 (X) x 4 (A) (Y) x 4 Betonnen of stenen muur Wandbekleding Anker gelijk met betonnen muur Geleidegat - 5/16 x 3 1/4" (M8 x 82,5mm)iC-PFM3-Serie Installatie-instructies

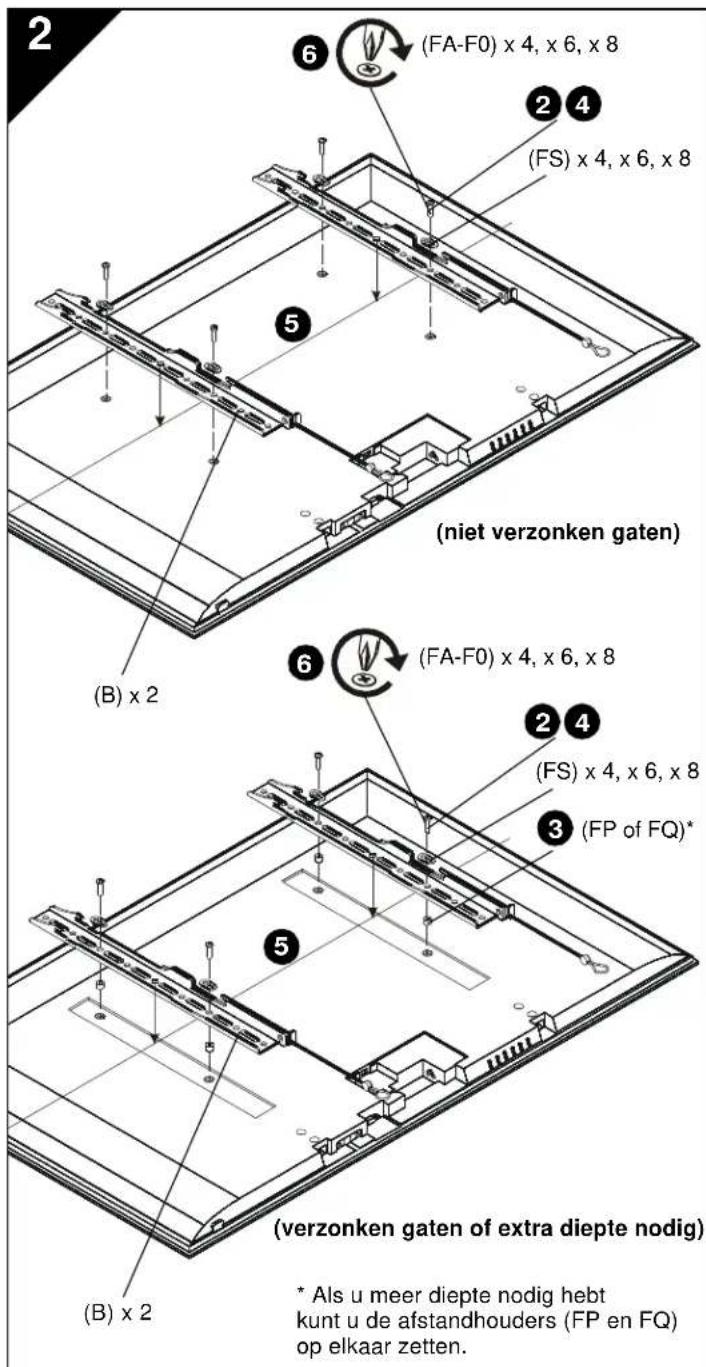

PLAATS BEUGELS OP SCHERM
WAARSCHUWING: De minimale patroon en grootte van de gaten is 100 mm x 100 mm voor deiCMPFM3 en 200 mm x 200 mm voor de iCLPFM3 ende iCXPFM3.1. Leg scherm omgekeerd op beschermend oppervlak. VOORZICHTIG: Gebruik van schroeven met verkeerde diameter kan uw scherm beschadigen!Geschikte schroeven kunnen gemakkelijk in demontagegaten van het scherm worden ingepast.2. Selecteer de schroefdiameter door de hardware(FA-FO) te controleren (8 mm, 6 mm, 5 mm, of 4 mm)en te vergelijken met de montagegaten op hetscherm.3. Selecteer afstandhouders:• Als de montagegaten niet zijn verzonken, enbeide beugels (B) plat op het scherm kunnenworden gelegd, moeten geen afstandhoudersworden gebruikt.• Als de montagegaten zijn verzonken, of alsuitsteeksels verhinderen dat de beugels(B) plat kunnen worden gelegd, moetenafstandhouders (FP of FQ) worden gebruikt.• Als u meer diepte achter het scherm nodig hebtkunt u de afstandhouders (FP en FQ) op elkaarzetten. VOORZICHTIG: Gebruik van schroeven met verkeerde lengte kan uw scherm beschadigen!Geschikte schroeven hebben een gepasteschroefdraad voor ineengrijpen, zonder dat ze debodem van de montagegaten van het scherm raken.4. Selecteer de schroeflengte:• Plaats manueel de schroef met de KORSTElengte en de geselecteerde diameter (FA, FE, FIof FL) door de beugel (B), universiele plaat (FS),geselecteerde afstandhouder (FP of FQ, indiennodig) in het montagegat van het scherm.Pas de schroef nu nog NIET in het gat.• De gepaste schroeflengte vereist dat de basisvan de schroefkop boven de platte plaat (E)uitsteekt, met een lengte die gelijk is aan of groteris dan de schroefdiameter. Als de schroeflengteongepast is, moet een langere schroef worden gebruikt. Selecteer de kortste schroef die met de vereiste lengte uitsteekt.5. Plaats beugels (B) op het scherm en zorg ervoor dat:
- De bovenste haken naar de bovenkant van het scherm wijzen.• De centrale beugels (B) staan zo dicht mogelijkin het midden van de achterkant van het schermna de installatie. Het midden van de beugelwordt aangetoond door een ruitvormig gat.6. Installeer de schroeven zorgvuldig door deuniversele platen (FS), beugels (B) enafstandhouders (FP of FQ, indien nodig) in hetscherm met behulp van een Phillipsschroevendraaier.7. Zet alle schroeven vast. Zorg ervoor dat allegeschikte montagegaten van het scherm (4, 6 of 8)worden gebruikt.
- Als u meer diepte nodig hebt kunt u de afstandhouders (FP en FQ) op elkaar zetten. (FS) x 4, x 6, x 8 (FA-F0) x 4, x 6, x 8Installatie-instructies iC-PFM3-Serie

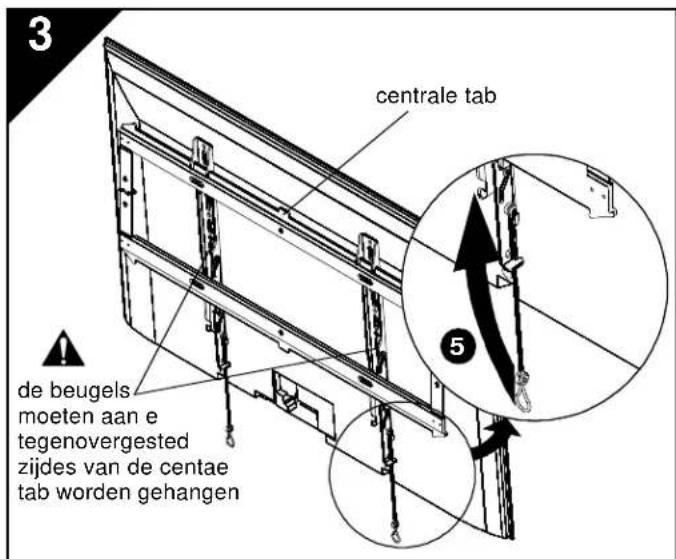

WANDPLAAT WAARSCHUWING: Het overschrijden van de gewichtscapaciteit kan ernstig persoonlijk letsel of schade aan de apparatuur tot gevolg hebben! Het is de verantwoordelijkheid van de installateur om te controleren dat het totale gewicht van de bevestigde onderdelen voor de iCMPFM3 en iCLPFM3 platen neit meer is dan 56,7 kg of 79,4 kg voor de iCXPFM3. Het gebruik van producten zwaarder dan het maximum aangegeven gewicht kan resulteren in het bezwijken van de bevestigingplaat en de accesoires wat persoonlijk letsel tot gevolg kan hebben. WAARSCHUWING: Het scherm kan heel zwaar zijn! Zorg ervoor dat het scherm veilig opgetilt kan worden om hem aan de wandplaat te bevestigen. Als u niet de nodige maatregelen neemt kan dit verwondingen of schade aan het toestel als gevolg hebben! WAARSCHUWING: De beugels moeten aan de tegenovergestelde zijdes van de centrale tab op de wandplaat worden gehangen!

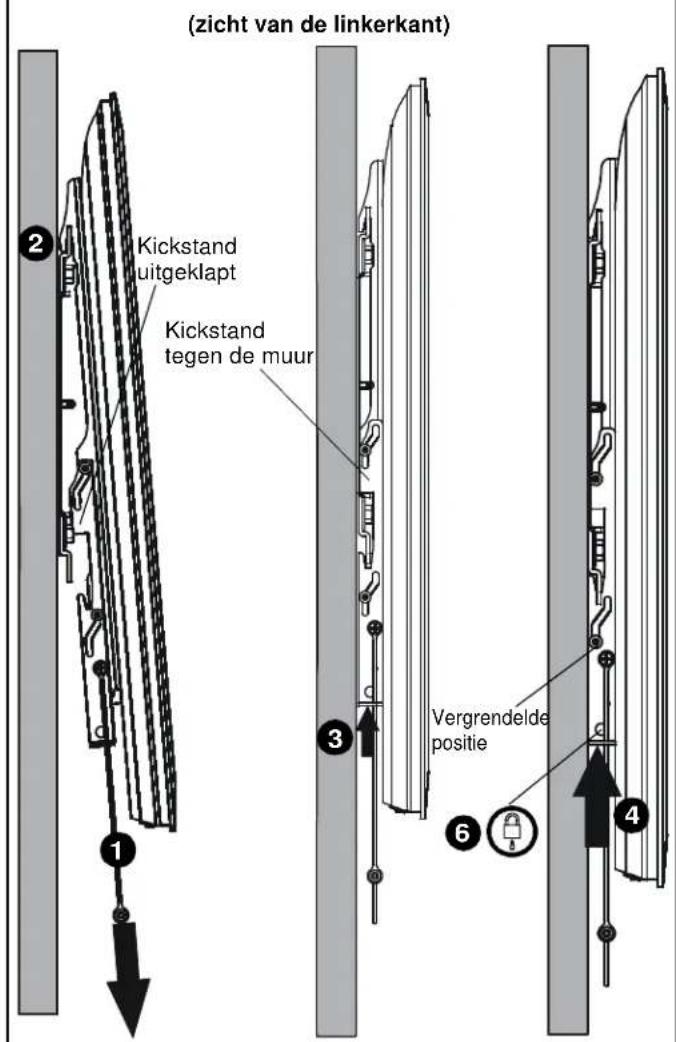

1. Zorg ervoor dat de beugels in de “kickstand”-positie
staan door de hendels zo laag mogelijk omlaag te duwen.
2. Hang het scherm met de beugels (B) aan de
bovenste rail van wandplaat (A). De “kickstand”- positie moet uitgevoerd worden voor het onderste gedeelte van de wandplaat. OPMERKING: Het kabelbeheer of aanpassingen aan de achterkant van het scherm moeten uitgevoerd worden terwijl het scherm op de kickstand rust.
3. Ontgrendel de kickstand door de beugels omhoog
te duwen totdat de kickstand tegen de muur rust.
4. Duw de beugels verder omhoog om het scherm in
zijn positie in de muur vast te klikken.
5. U kunt de riemen na de installatie achter het
scherm aan de interfacebeugels verbergen zodat ze niet meer zichtbaar zijn voor de kijker.
6. (Optioneel) Plaats een hangslot of kabelslot (niet
meegeleverd) door de onderste gaten in de beugel en zorgt zo voor extra veiligheid. (zicht van de linkerkant) Kickstand
de beugels moeten aan e tegenovergested zijdes van de centae tab worden gehangen uitgeklapt positie tegen de muur centrale tab 5Série iC-PFM3 Instructions d’installation
