iCLPFM3B02 - Support écran plat Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Chief
Modèle	iCLPFM3B02
Couleur	Noir
Matériau	Acier
Capacité de charge maximale	56,7 kg (125 lb)
Compatibilité VESA	200 x 200 mm à 600 x 400 mm (trous de montage jusqu'à 8 viss)
Inclinaison	Intégrée par béquille (position d'accès puis verrouillage)
Rotation	Non
Nivellement	Oui, lors du marquage des trous de guidage
Gestion des câbles	Oui, avec sangles intégrées
Dispositif de verrouillage	Oui, pour cadenas ou câble antivol (non inclus)
Type de mur compatible	Montants bois (16" ou 24"), béton, bloc de béton, brique
Fixation murale	Vissée avec ancrages fournis
Épaisseur maxi du revêtement mural	15,9 mm (bois) / 16 mm (béton)
Nombre de montants nécessaires	2 ou 3 selon modèle (voir notice)
Outils nécessaires à l'installation	Clé de 12,7 mm, perceuse, foret 5,5 mm (bois) ou 8 mm (béton), tournevis cruciforme
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Contenu de la boîte	Applique murale (A), pattes de fixation (B), visserie, ancrages, rondelles
Garantie	Consulter le fabricant (généralement 5 ans)

FOIRE AUX QUESTIONS - iCLPFM3B02 Chief

Quel est le poids maximal supporté par le support Chief iCLPFM3B02 ?

Le poids maximal de l'écran est de 56,7 kg (125 lb) pour ce modèle. Le poids total des accessoires attachés ne doit pas dépasser cette limite.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les configurations de trous de montage allant de 200 x 200 mm à 600 x 400 mm. Il accepte 4, 6 ou 8 vis selon les dimensions.

Puis-je installer ce support sur un mur en béton ?

Oui, le support peut être fixé sur un mur en béton, bloc de béton ou brique. Utilisez les ancrages et vis fournis, en perçant des trous de 5/16 po (8 mm) et en respectant les consignes de sécurité.

Comment installer le support sur des montants en bois ?

Dépliez l'applique (A), mettez-la de niveau, marquez les trous de guidage sur les montants (espacement 16" ou 24"), percez des trous de 7/32 po (5,5 mm), puis vissez les vis (C) avec rondelles (D) dans les montants à l'aide d'une clé de 1/2 po (12,7 mm).

Comment fixer les pattes de fixation sur l'écran ?

Placez l'écran face vers le bas sur une surface protégée. Sélectionnez les vis du bon diamètre (4, 5, 6 ou 8 mm) et la bonne longueur. Utilisez des entretoises (FP/FQ) si les trous sont encastrés. Vérifiez que les crochets des pattes sont orientés vers le haut, puis vissez en croix.

Comment accrocher l'écran sur le support ?

Tirez les poignées des pattes de fixation pour les mettre en position béquille. Accrochez les pattes sur le rail supérieur de l'applique. La béquille doit s'engager dans la partie inférieure. Ensuite, poussez contre le mur pour verrouiller l'écran en place.

Est-il possible d'incliner l'écran ?

Le support ne permet pas une inclinaison réglable, mais une béquille permet de maintenir l'écran en position inclinée lors de l'accès aux câbles. Une fois verrouillé, l'écran est fixe contre le mur.

Comment gérer les câbles ?

Le support est équipé de sangles qui peuvent être rentrées dans les encoches des pattes de fixation pour dissimuler les câbles. Effectuez la gestion des câbles avant de verrouiller l'écran en position.

Puis-je utiliser un antivol avec ce support ?

Oui, les pattes de fixation disposent de trous en bas pour passer un cadenas ou un câble antivol (non inclus) afin de sécuriser l'écran.

Quelles précautions de sécurité dois-je prendre ?

Assurez-vous que le mur peut supporter cinq fois le poids total de l'équipement. Vérifiez l'absence de câbles électriques ou de conduites derrière le mur avant de percer. Ne dépassez pas la capacité de poids de 56,7 kg.

MODE D'EMPLOI iCLPFM3B02 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRÉCAUTION : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagements et de destruction de l'équipement si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence d'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuille z-donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 15,9mm.

AVERTISSEMENT : L'excès de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il incombe à l'installateur de s'assurer que le poids combiné de

INSTALAR A PLACA DE PAREDE NA PAREDE - MADEIRA VIGAS

1
(Représentation du modèle iCMPFM)

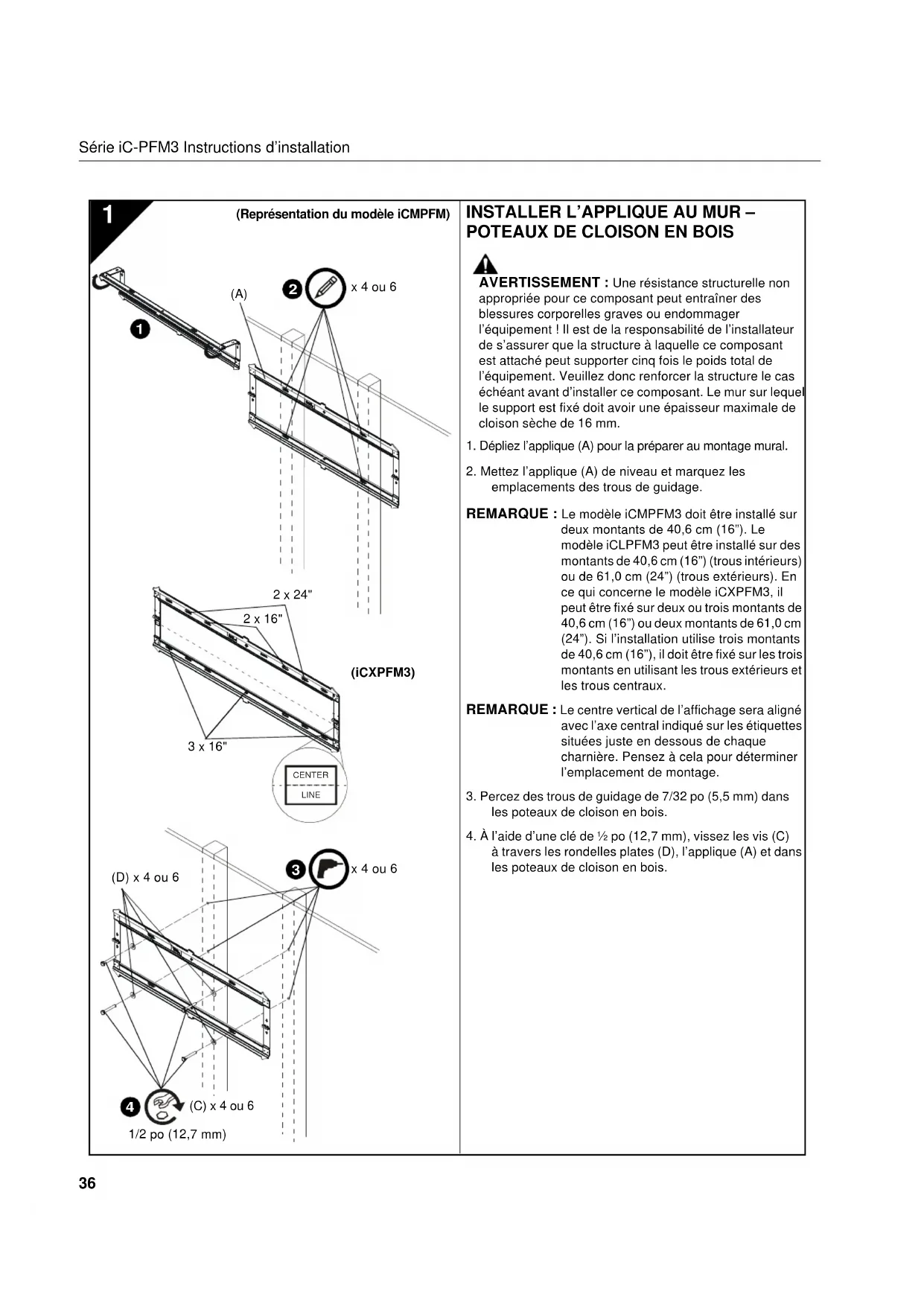

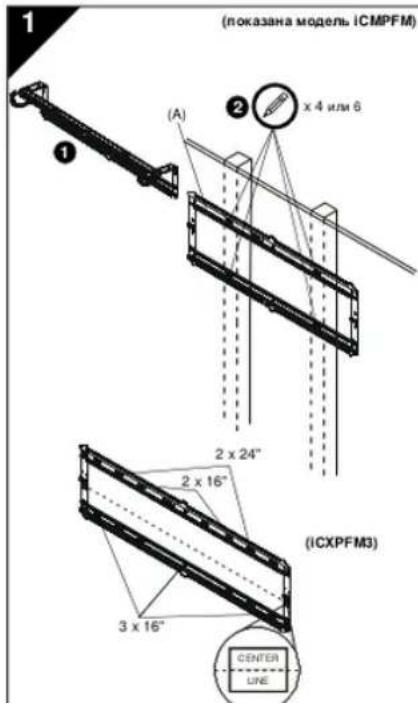

INSTALLER L'APPLIQUE AU MUR – POTEAUX DE CLOISON EN BOIS

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage.

REMARQUE : Le modèle iCMPFM3 doit être installé sur deux montants de 40,6 cm (16"). Le modèle iCLPFM3 peut être installé sur des montants de 40,6 cm (16") (trous intérieurs) ou de 61,0 cm (24") (trous extérieurs). En ce qui concerne le modèle iCXPFM3, il peut être fixé sur deux ou trois montants de 40,6 cm (16") ou deux montants de 61,0 cm (24"). Si l'installation utilise trois montants de 40,6 cm (16"), il doit être fixé sur les trois montants en utilisant les trous extérieurs et les trous centraux.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

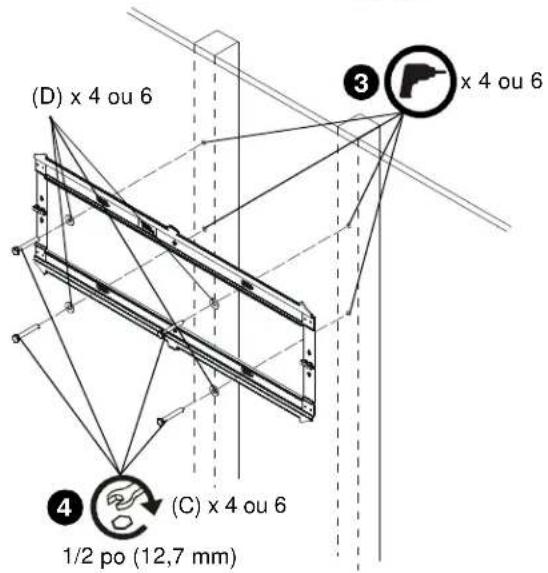

1. Percez des trous de guidage de 7/32 po (5,5 mm) dans les poteaux de cloison en bois.
2. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (C) à travers les rondelles plates (D), l'applique (A) et dans les poteaux de cloison en bois.

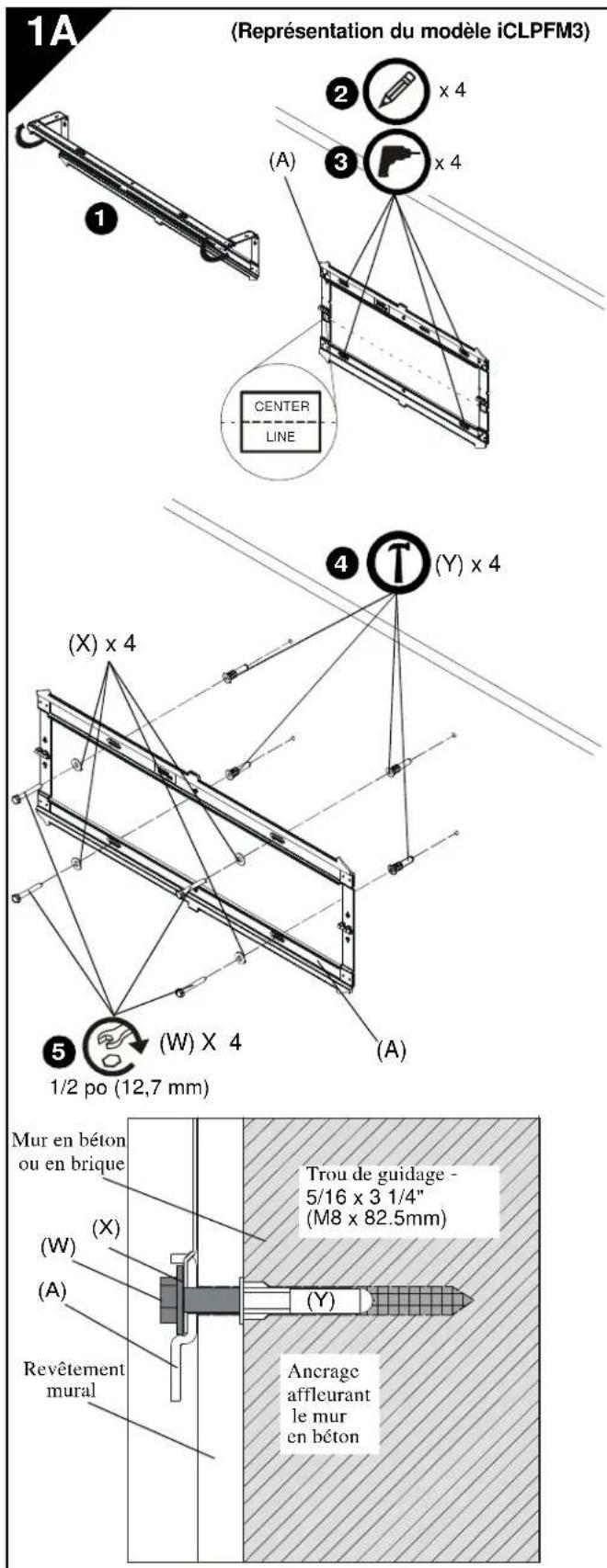

INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 1,6 cm (5/8")

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage à l'emplacement de montage voulu.

REMARQUE : Pour le modèle iCLPFM3, il est possible d'utiliser les quatre trous intérieurs ou extérieurs.

REMARQUE : Pour le modèle iCXPFM3, utilisez les quatre trous extérieurs et les deux trous du milieu de l'applique pour l'installation.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

1. Percez des trous de guidage de 5/16 po (8 mm) dans le mur aux emplacements repérés. Percez les trous sur une profondeur minimale de 8,25 millimètres.
2. Installez quatre brides d'ancrage en béton (E) dans les trous percés. Utilisez un marteau pour enfoncer les brides d'ancrage dans les trous.

IMPORTANT ! : Les ancrages doivent être installés à travers le revêtement de mur jusqu'à affleurer le mur en béton.

1. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (C) à travers les rondelles plates (D), l'applique (A) et dans les brides d'ancrage (E).

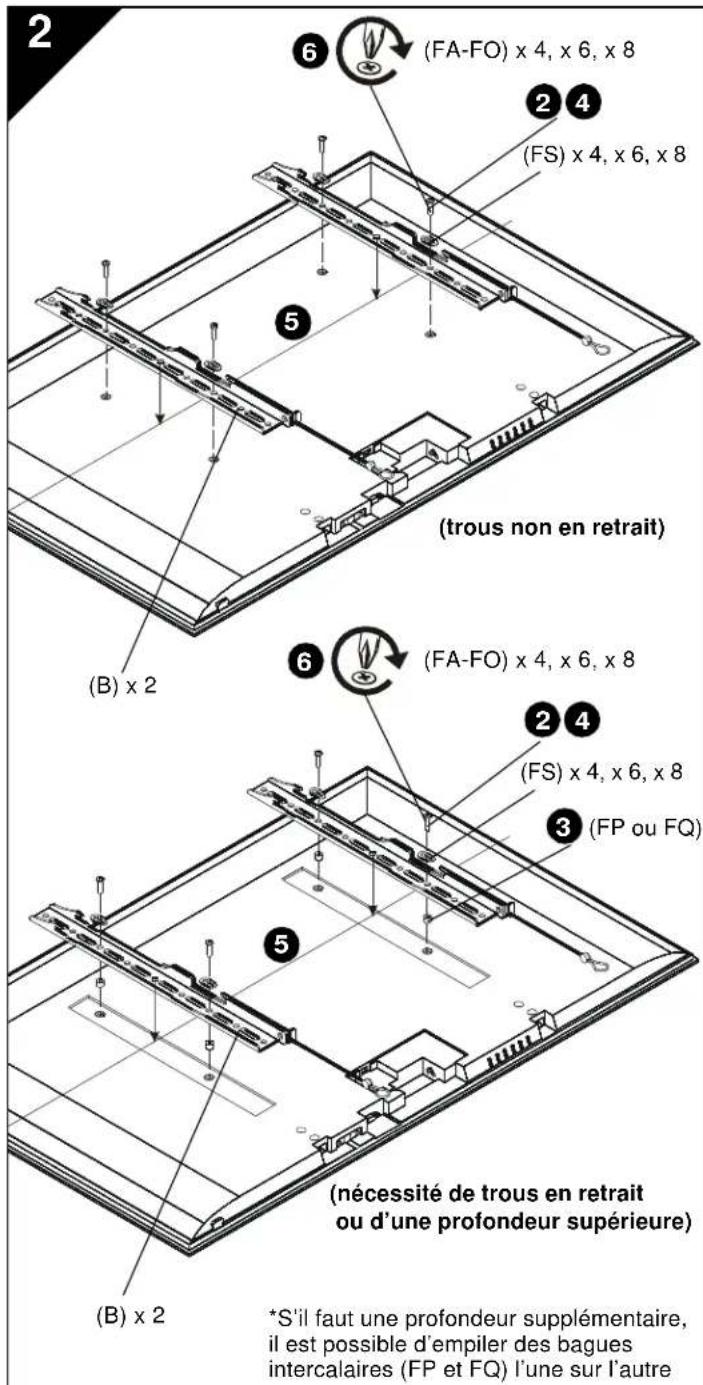

INSTALLER LES PATTES DE FIXATION À L'ÉCRAN

AVERTISSEMENT : La taille minimale de la configuration de trous de montage est de 100 mm x 100 mm pour le modèle iCMPFM3 et de 200 mm x 200 mm pour les modèles iCLPFM3 et iCXPFM3.

1. Posez l'écran face vers le bas sur une surface de protection.

ATTENTION : L'utilisation de vis d'un diamètre inapproprié peut endommager votre écran ! Des vis appropriées doivent facilement se visser dans les trous de montage.

1. Sélectionnez le diamètre des vis en examinant le matériel (FA-FO) (8 mm, 6 mm, 5 mm ou 4 mm) et en les comparant avec les trous de montage de l'écran.

2. Choisissez les bagues intercalaires :

3. Si les trous de montage ne sont pas en retrait et si les deux pattes de fixation (B) peuvent reposer à plat contre l'écran, aucune bague intercalaire n'est alors nécessaire.

4. Si les trous de montage sont en retrait, ou si des protubérances empêchent les pattes de fixation (B) de reposer à plat, vous devez utiliser les bagues intercalaires (FP ou FQ).
5. S'il faut une profondeur supplémentaire derrière l'écran, il est possible d'empiler des bagues intercalaires (FP et FQ) l'une sur l'autre.

ATTENTION : L'utilisation de vis de longueur inappropriée peut endommager votre écran ! Des vis appropriées s'insèrent sans toutefois être en contact avec le fond des trous de montage de l'écran.

1. Choisissez la bonne longueur de vis :

- En utilisant votre main, insérez la vis la plus COURTE du diamètre sélectionné (FA, FE, FI ou FL) dans la patte de fixation (B), la rondelle universelle (FS), la bague intercalaire sélectionnée (FP ou FQ, si nécessaire), dans le trou de montage de l'écran. Ne vissez PAS maintenant la vis dans le trou.

- La bonne longueur de vis requiert que la base de la tête de vis ressorte de la rondelle plate à une distance supérieure ou égale au diamètre de la vis. Si la longueur de vis est inadéquate, sélectionnez une vis plus longue. Sélectionnez la vis la plus courte qui ressorte à la bonne longueur.

1. Placez les pattes de fixation (B) sur l'écran en vous assurant que:

2. Les crochets supérieurs sont dirigés vers le haut de l'écran.

3. Le centre des pattes de fixation (B) se situe aussi près que possible du centre de l'arrière de l'écran une fois celles-ci installées. Le centre des pattes de fixation est indiqué par un trou en forme de losange.

4. À l'aide d'un tournevis cruciforme, vissez soigneusement les vis sélectionnées à travers les rondelles universelles (FS), les pattes de fixation (B) et les bagues intercalaires (FP ou FQ, si nécessaire), dans l'écran.

5. Serrez toutes les vis. Assurez-vous que tous les trous de montage applicables de l'écran (4, 6 ou 8) sont utilisés.

INSTALLER L'APPLIQUE AU MUR

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants attachés ne dépasse pas 56,7 kg pour les modèles iCMPFM3 et iCLPFM3 ou 79,4 kg pour le modèle iCXPFM3. L'utilisation de produits dépassant le poids maximal indiqué risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

AVERTISSEMENT : L'écran peut être très lourd ! Assurez-vous qu'il est possible de soulever et de manœuvrer l'écran en toute sécurité comme requis pour l'installer sur l'applique. L'absence de précaution adéquates peut entraîner des blessures corporelles graves ou endommager l'équipement !

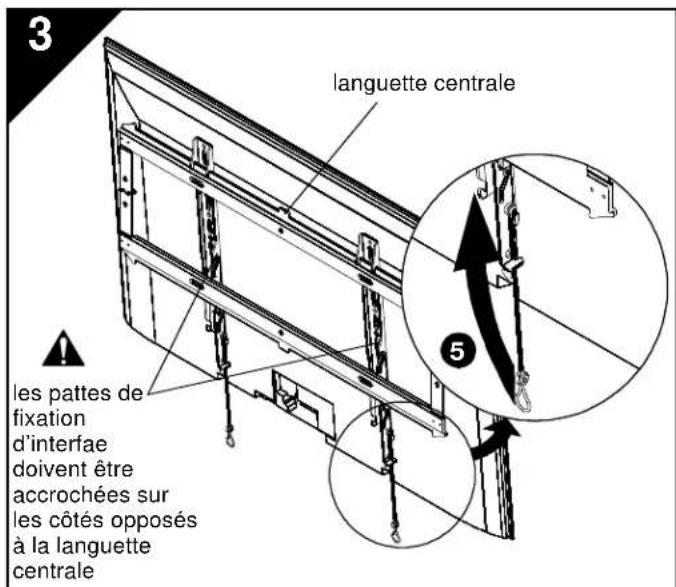

AVERTISSEMENT : Les pattes de fixation d'interface doivent être accrochées sur les côtés opposés à la languette centrale de l'applique !

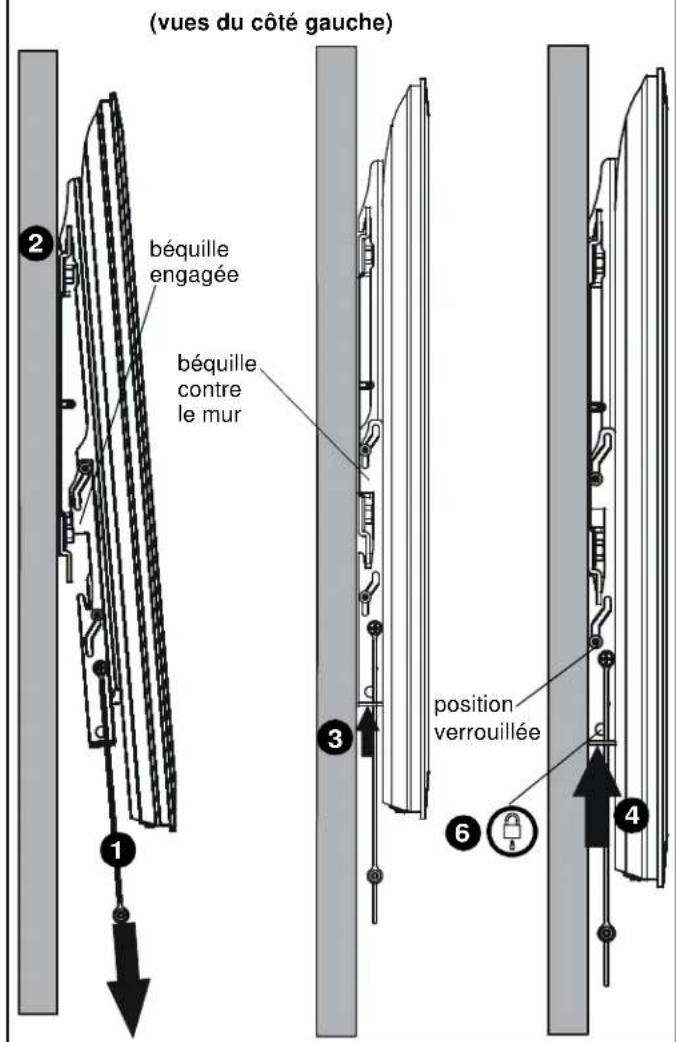

1. Assurez-vous que les pattes de fixation d'interface se trouvent en position béquille en tirant le plus loin possible sur les poignées.
2. Accrochez l'écran avec les pattes de fixation (B) sur le rail supérieur de l'applique (A). La béquille doit être engagée dans la partie inférieure de l'applique.

REMARQUE : Tout ce qui concerne la gestion des câbles ou les réglages à l'arrière de l'écran doit être effectué lorsque l'écran repose sur la béquille.

1. Déverrouillez la béquille en appuyant sur les pattes de fixation d'interface jusqu'à ce que la béquille repose contre le mur.

2. Appuyez un peu plus sur les pattes de fixation d'interface afin de verrouillez l'écran en position contre le mur.

3. Les sangles peuvent rentrées derrière l'écran sur l'encoche des pattes de fixation d'interface (B) une fois l'installation terminée pour qu'elles ne soient pas visibles.

4. (En option) Acheminez le cadenas ou le câble anti-vol (non inclus) à travers les trous du bas de la patte de fixation d'interface pour fournir une sécurité supplémentaire.
