BEDIENUNGSANLEITUNG iCLPFM3B02 Chief

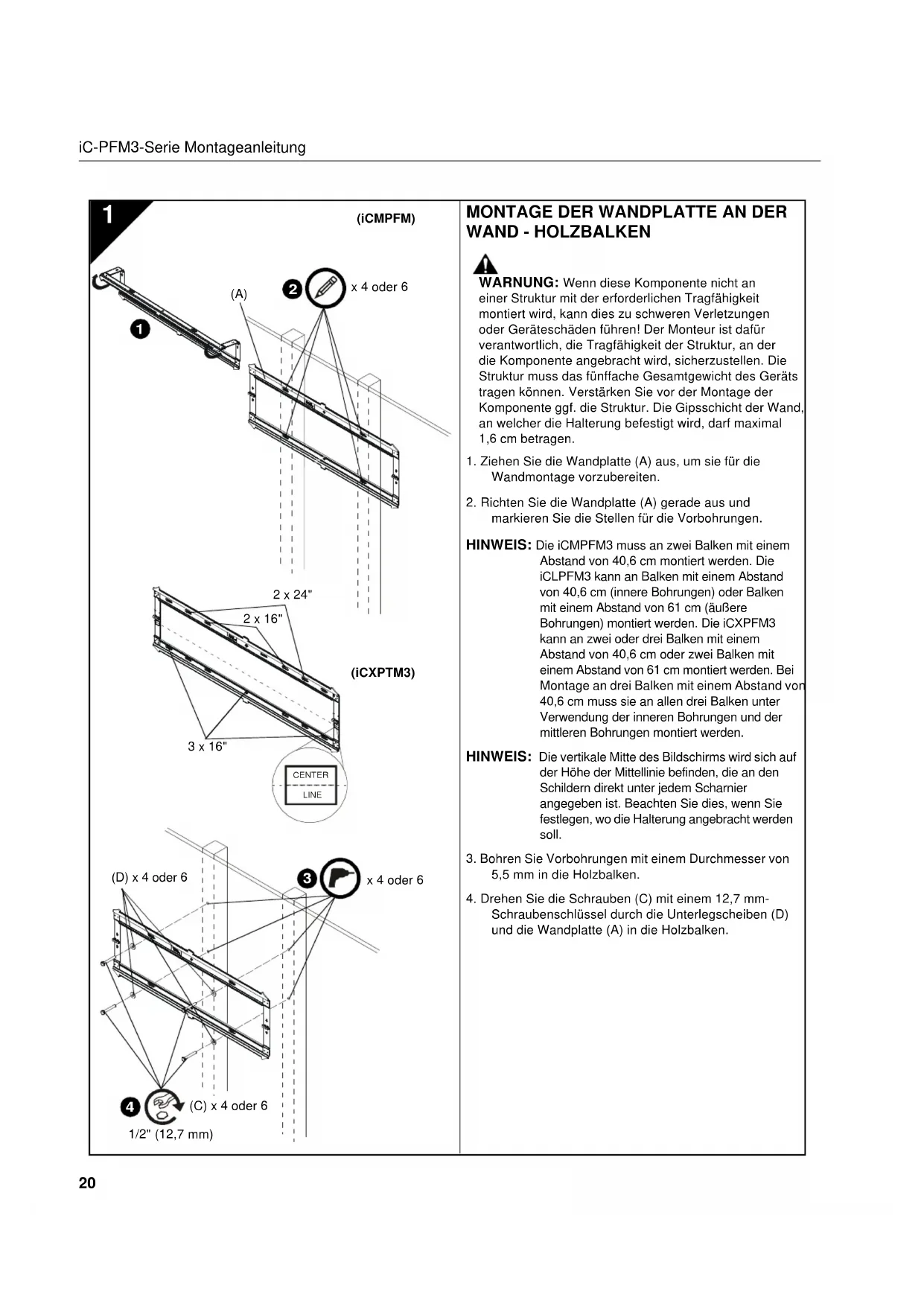

lengüeta centraliC-PFM3-Serie Montageanleitung
WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.

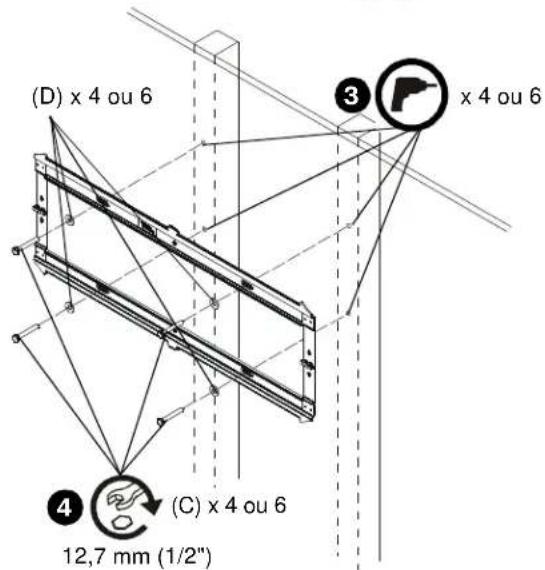

1. Ziehen Sie die Wandplatte (A) aus, um sie für die
Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und
markieren Sie die Stellen für die Vorbohrungen. HINWEIS: Die iCMPFM3 muss an zwei Balken mit einem Abstand von 40,6 cm montiert werden. Die iCLPFM3 kann an Balken mit einem Abstand von 40,6 cm (innere Bohrungen) oder Balken mit einem Abstand von 61 cm (äußere Bohrungen) montiert werden. Die iCXPFM3 kann an zwei oder drei Balken mit einem Abstand von 40,6 cm oder zwei Balken mit einem Abstand von 61 cm montiert werden. Bei Montage an drei Balken mit einem Abstand von 40,6 cm muss sie an allen drei Balken unter Verwendung der inneren Bohrungen und der mittleren Bohrungen montiert werden. HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.
3. Bohren Sie Vorbohrungen mit einem Durchmesser von
5,5 mm in die Holzbalken.
4. Drehen Sie die Schrauben (C) mit einem 12,7 mm-
Schraubenschlüssel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Holzbalken.
(D) x 4 oder 6 x 4 oder 6 CENTER LINE 2 x 24" 2 x 16" (iCXPTM3) 3 x 16"Montageanleitung iC-PFM3-Serie
WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird,kann dies zu schweren Verletzungen oder Geräteschädenführen! Der Monteur ist dafür verantwortlich, die Tragfähigkeitder Struktur, an der die Komponente angebracht wird,sicherzustellen. Die Struktur muss das fünffacheGesamtgewicht des Geräts tragen können. Verstärken Sie vorder Montage der Komponente ggf. die Struktur. DieGipsschicht der Wand, an welcher die Halterung befestigt wird,darf maximal 1,6 cm betragen.
WARNUNG: GEFAHR EINES ELEKTRISCHEN
SCHLAGS! DAS ZERSCHNEIDEN ODER ANBOHREN VONELEKTRISCHEN LEITUNGEN ODER KABELN KANN ZUMTOD FÜHREN ODER SCHWERE PERSONENSCHÄDENVERURSACHEN! Stellen Sie IMMER sicher, dass sich in demBereich hinter der Befestigungsfläche keine elektrischenLeitungen und Kabel befinden, bevor Sie bohren oderSchrauben anbringen.
WARNUNG: EXPLOSIONS- UND BRANDGEFAHR! DAS
BESCHÄDIGEN ODER ANBOHREN VON GASLEITUNGENKANN ZUM TOD FÜHREN ODER SCHWEREPERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMERsicher, dass sich in dem Bereich hinter der Befestigungsflächekeine Gas-, Wasser-, Abwasser- oder andere Rohrleitungenbefinden, bevor Sie schneiden, bohren oder Schraubenanbringen.

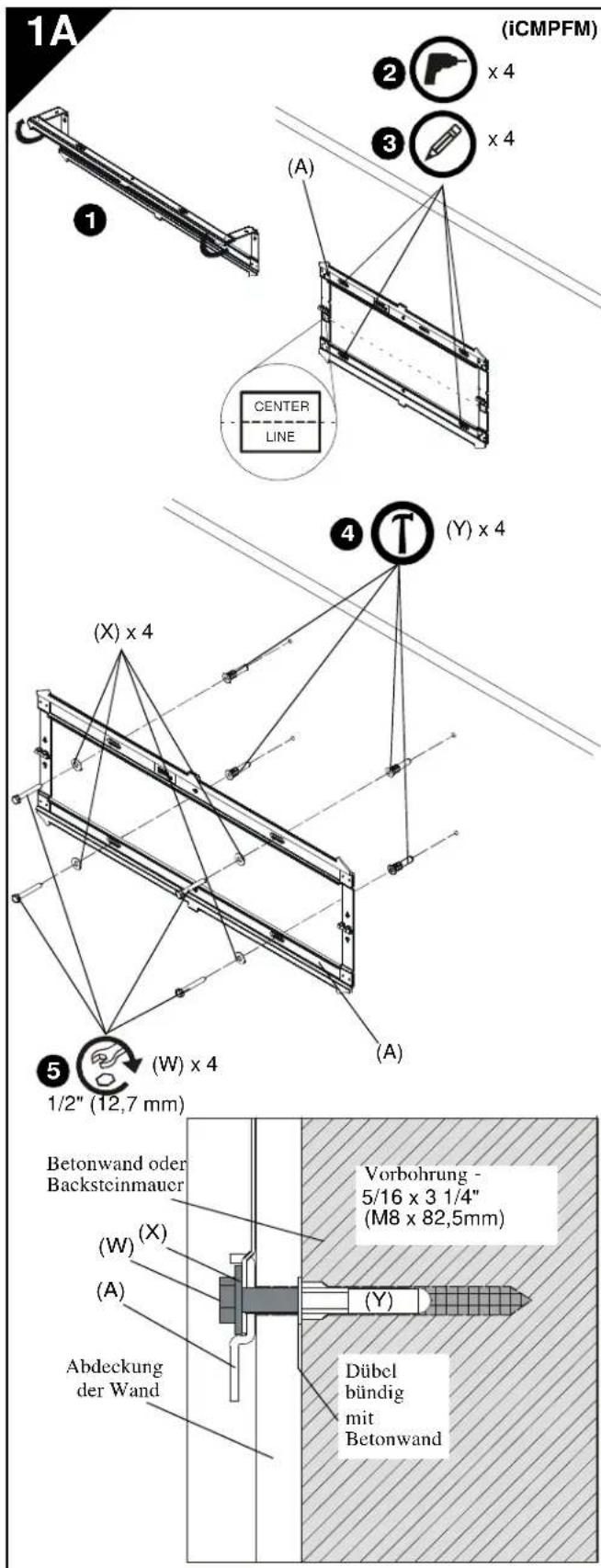

1. Ziehen Sie die Wandplatte (A) aus, um sie für die
Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und
markieren Sie die Stellen für die Vorbohrungen. HINWEIS: Für die iCLPFM3 können entweder die vier inneren oder die vier äußeren Bohrungen verwendet werden. HINWEIS: Verwenden Sie für die Montage der iCXPFM3 die äußeren vier Bohrungen und die zwei mittleren Bohrungen an der Wandplatte. HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.
3. Bohren Sie an den markierten Stellen Vorbohrungen
mit einem Durchmesser von 8 mm in die Wand. Die Vorbohrungen müssen mindestens 8,25 cm tief sein.
4. Setzen Sie vier Betondübel (E) in die Vorbohrungen ein.
Verwenden Sie einen Hammer, um die Dübel in die Bohrungen einzubringen. WICHTIG! : Die Dübel müssen die Abdeckung der Wand vollständig durchdringen und bündig mit der Betonwand abschließen
5. Drehen Sie die Schrauben (C) mit einem 12,7 mm-
Schraubenschlüssel durch die Unterlegscheiben (D) und die Wandplatte (A) in die Betondübel (E).
1/2" (12,7 mm) (A) (W) x 4 (X) x 4 (Y) x 4 (Y) 5/16 x 3 1/4" (M8 x 82,5mm) (A) (W) (X) Betonwand oder Backsteinmauer Abdeckung der Wand Vorbohrung - Dübel bündig mit Betonwand x 4 3iC-PFM3-Serie Montageanleitung

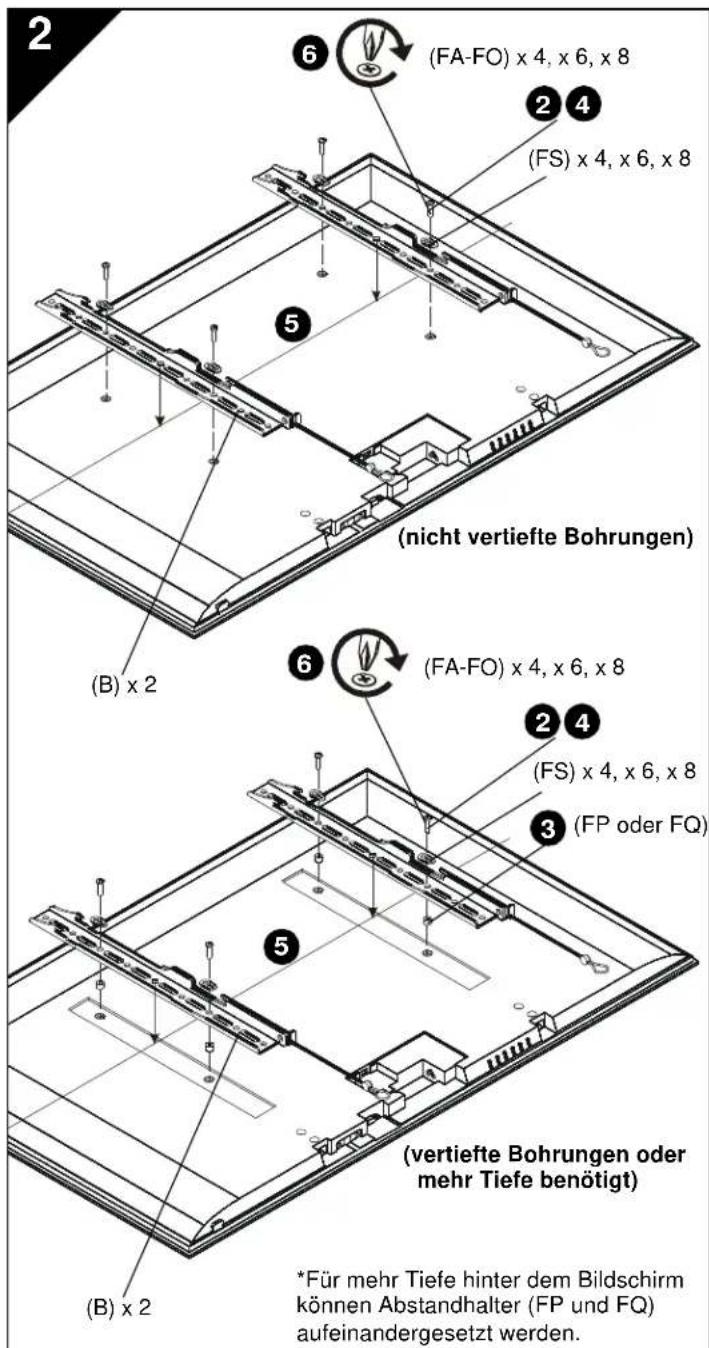

MONTAGE DER HALTERUNGEN AN
DEN BILDSCHIRM WARNUNG: Das Bohrmuster muss für die iCMPFM3 mindestens 100 mm x 100 mm und für die iCLPFM3 und die iCXPFM3 mindestens 200 mm x 200 mm betragen.
1. Legen Sie den Bildschirm mit der Vorderseite nachunten auf eine schützende Oberfläche.
VORSICHT: Durch die Verwendung von Schrauben mit unpassendem Durchmesser kann Ihr Bildschirmbeschädigt werden! Passende Schrauben lassen sichleicht in die Bildschirm-Montagebohrungen drehen.
2. Wählen Sie den Schrauben-Durchmesser, indem
Sie in den Beuteln mit Befestigungsmitteln dieSchrauben „FA“ bis „FO“ heraussuchen (8 mm, 6 mm,5 mm oder 4 mm) und mit den Montagebohrungen amBildschirm vergleichen.3. Wählen Sie die Abstandhalter:• Liegen die Montagebohrungen nicht vertieft undkönnen beide Halterungen (B) flach amBildschirm anliegen, so sind keine Abstandhaltererforderlich.• Liegen die Montagebohrungen vertieft oderkönnen die Halterungen (B) aufgrund vonÜberständen nicht flach anliegen, so müssenAbstandhalter (FP oder FQ) verwendet werden.
- Für mehr Tiefe hinter dem Bildschirm können Abstandhalter (FP und FQ) aufeinandergesetztwerden. VORSICHT: Durch die Verwendung von Schrauben mit unpassender Länge kann Ihr Bildschirm beschädigtwerden! Passende Schrauben haben eine angemesseneDrehverbindung, ohne den Boden der Bildschirm-Montagebohrungen zu berühren.4. Wählen Sie die Schrauben-Länge:• Drehen Sie die KÜRZESTE Schraube desgewählten Durchmessers (FA, FE, FI oder FL)mit der Hand durch die Halterung (B), dieuniversale Unterlegscheibe (FS) und dengewählten Abstandhalter (FP oder FQ, fallserforderlich) in die Bildschirm-Montagebohrung.Drehen Sie die Schraube zu diesem Zeitpunktnoch NICHT vollständig in die Bohrung.• Passende Schraubenlänge bedeutet, dass dieBasis des Schraubenkopfes über die flacheUnterlegscheibe heraussteht. Der Abstand mussmindestens dem Schraubendurchmesserentsprechen. Ist die Schraubenlänge unpassend,wählen Sie eine längere Schraube. Wählen Siedie kürzeste Schraube, die dem erforderlichenAbstand entspricht.5. Platzieren Sie die Halterungen (B) am Bildschirm,wobei Sie Folgendes sicherstellen:• Die oberen Haken zeigen zur Oberseite desBildschirms.• Die Mitte der Halterungen (B) sind nach der Montageso nah an der Mitte der Bildschirmrückseite wiemöglich. Die Mitte der Halterung wird von derrautenförmigen Öffnung angezeigt.6. Drehen Sie die ausgewählten Schrauben vorsichtigmit einem Kreuzschlitzschraubendreher durch dieuniversalen Unterlegscheiben (FS), Halterungen (B)und Abstandhalter (FP oder FQ, falls erforderlich) inden Bildschirm.7. Ziehen Sie alle Schrauben an. Stellen Sie sicher, dassalle maßgeblichen Bildschirm-Montagebohrungen(4, 6 oder 8) verwendet werden.
(nicht vertiefte Bohrungen) (FS) x 4, x 6, x 8 (FA-FO) x 4, x 6, x 8 (FP oder FQ) (B) x 2 (vertiefte Bohrungen oder mehr Tiefe benötigt) (B) x 2 *Für mehr Tiefe hinter dem Bildschirm können Abstandhalter (FP und FQ) aufeinandergesetzt werden. (FA-FO) x 4, x 6, x 8 (FS) x 4, x 6, x 8Montageanleitung iC-PFM3-Serie

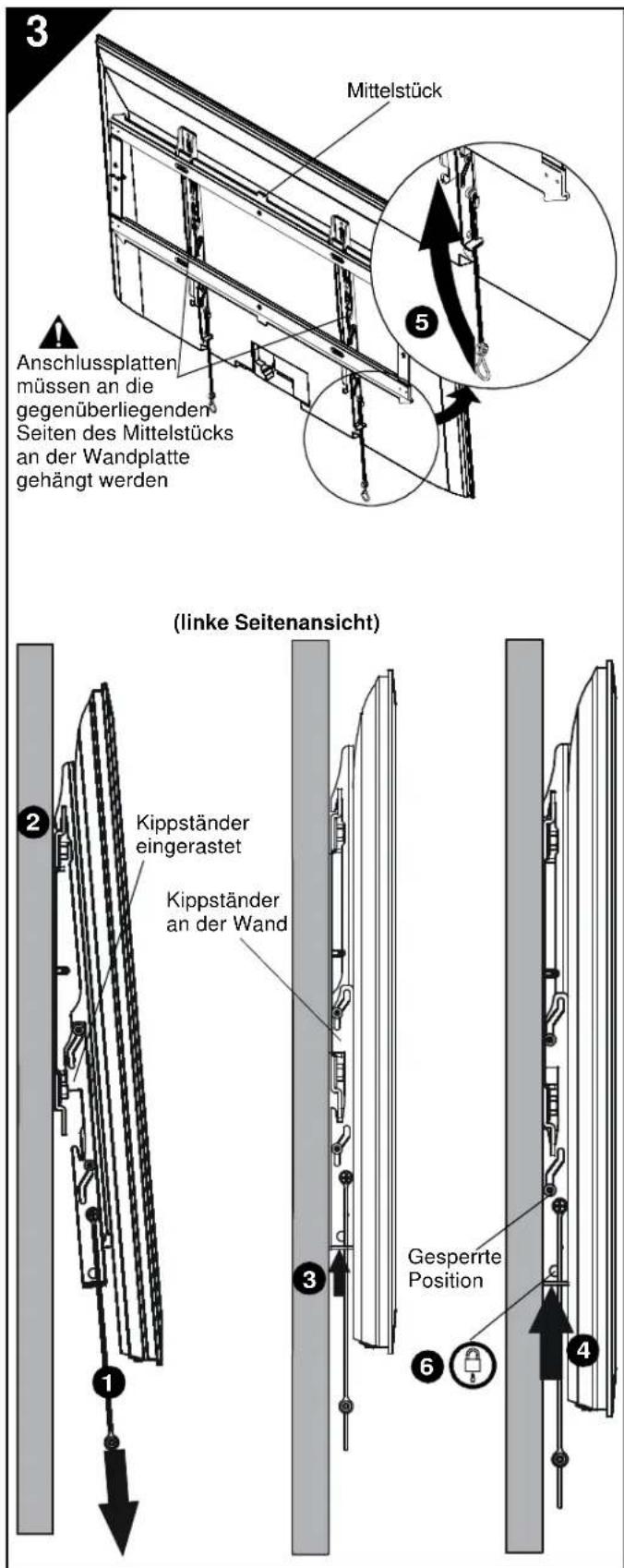

MONTAGE DES BILDSCHIRMS AN
DER WANDPLATTE WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich sicherzustellen, dass das Gesamtgewicht aller Komponenten 56,7 kg für die iCMPFM3 und die iCLPFM3 oder 79,4 kg für die iCXPFM3 nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiten, kann dazu führen, dass die Halterung oder deren Zubehör bricht und/oder herunterfällt und kann eventuell Verletzungen verursachen. WARNUNG: Der Bildschirm kann sehr schwer sein! Stellen Sie sicher, dass der Bildschirm für die Montage an der Wandplatte sicher angehoben und bewegt werden kann. Wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden, kann dies zu schweren Verletzungen oder Geräteschäden führen! WARNUNG: Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werden!
1. Stellen Sie sicher, dass alle Anschlussplatten in
Kippständer-Position sind, indem Sie die Griffe so weit wie möglich herunterziehen.
2. Hängen Sie den Bildschirm mit den Halterungen
(B) auf die obere Schiene der Wandplatte (A). Der Kippständer sollte am unteren Teil der Wandplatte befestigt sein. HINWEIS: Anpassungen an der Kabelführung oder Bildschirmrückseite sollten vorgenommen werden, wenn der Bildschirm am Kippständer ruht.
3. Entriegeln Sie den Kippständer, indem Sie ihn an
den Anschlussplatten hochschieben, bis der Kippständer an der Wand ruht.
4. Schieben Sie den Kippständer weiter an den
Anschlussplatten hoch, um den Bildschirm in der Position an der Wand zu fixieren.
5. Riemen können nach Beendigung der Montage
hinter dem Bildschirm an der Anschlussplatten- Einkerbung (B) befestigt werden, sodass sie für den Betrachter nicht sichtbar sind.
6. (Optional) Führen Sie für zusätzliche Sicherheit
das Vorhänge- oder Kabelschloss (nicht im Lieferumfang enthalten) durch die unteren Bohrungen an der Anschlussplatte.
(linke Seitenansicht) Kippständer eingerastet Kippständer an der Wand Gesperrte Position
Mittelstück Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werdenSérie iC-PFM3 Instruções de Instalação
