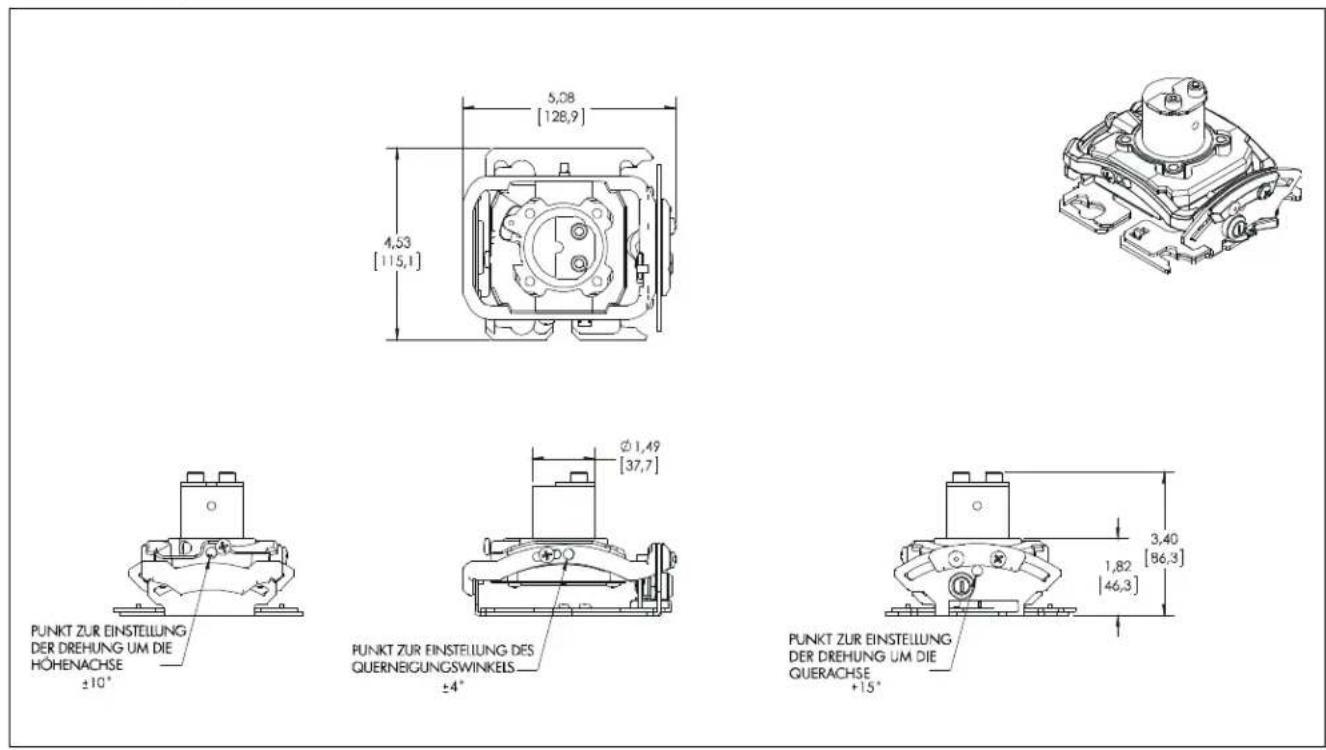

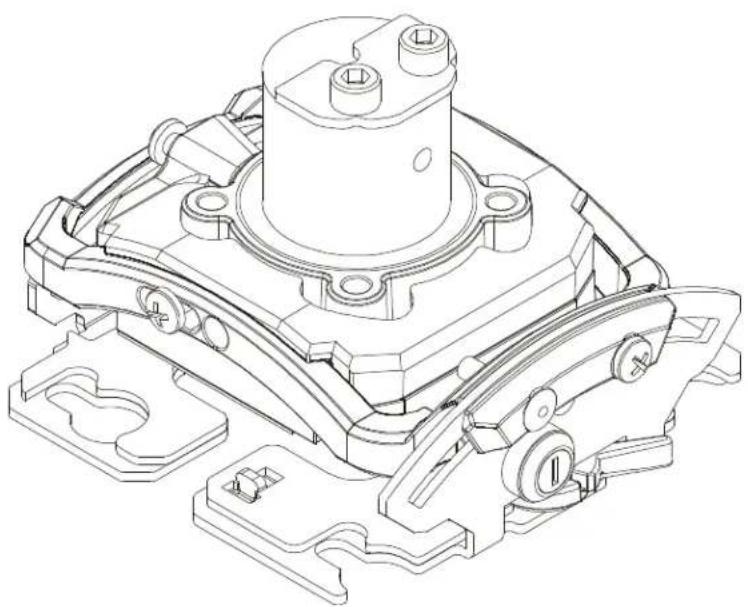

BEDIENUNGSANLEITUNG RSMEUW Chief

HAFTUNGSAUSSCHLUSS Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen. Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten. WICHTIGE SICHERHEITSHINWEISE WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht. VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht. WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden. WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion. WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der RSME verbunden sind, 11,34 kg (25 lbs) nicht überschreitet.

• Die maximale Tragkraft der RSME ist auf die maximale Tragkraft des zwischen der RSME und der tragenden Konstruktion verwendeten sonstigen Bauelements mit der jeweils niedrigsten Tragkraft BESCHRÄNKT! WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden. WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center. WARNUNG: Verwenden Sie das Produkt nie im Freien. WICHTIG! RSME-Halterungen eignen sich für:

• die Montage an eine (nicht mitgelieferte) Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde aus Stahl oder Aluminium, die für 22,7 kg (50 lbs) oder mehr zugelassen ist; oder

• die Montage an einer doppelten Querverstrebung (38,1 mm / 1-1/2" von Mitte zu Mitte) aus 51 mm x 102 mm (2" x 4")-Holzbalken zwischen zwei 51 mm x 102 mm (2" x 4") Deckenbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8");

• die Montage an eine Betondecke mit einer Mindeststärke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8"); oder

• die Aufhängung an vier (nicht mitgelieferten) Nr.10-24- Gewindestangen aus Stahl, die mittels (nicht mitgelieferter) Nr. 10-24-Rechteckmuttern an einer 1-5/8" x 1-5/8" 12ga Metallschiene (mit einer Höchstlänge von 4 Fuß – ebenfalls nicht mitgeliefert) befestigt werden. --BEWAHREN SIE DIESE ANWEISUNGEN AUF--RSME Installation Instructions

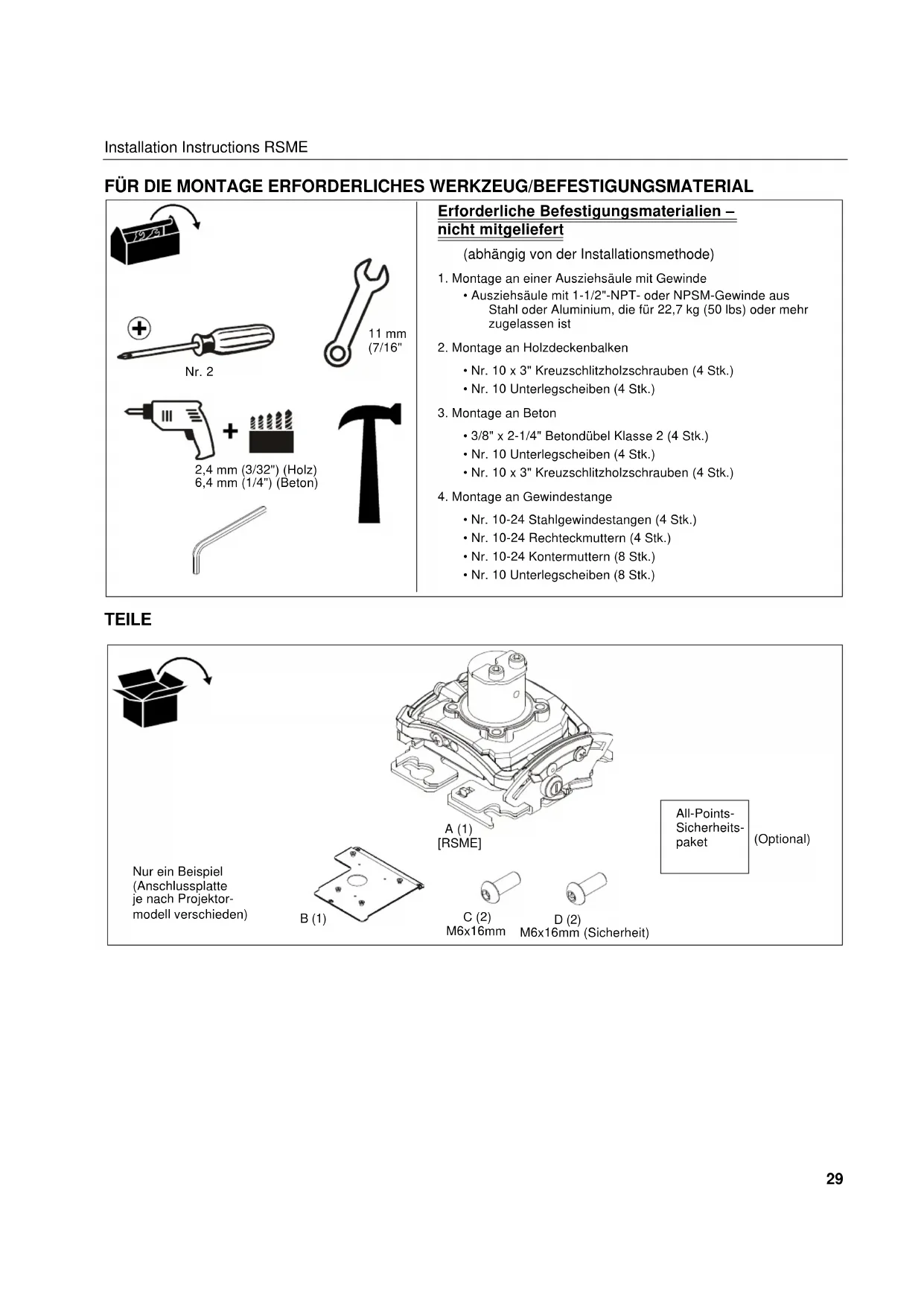

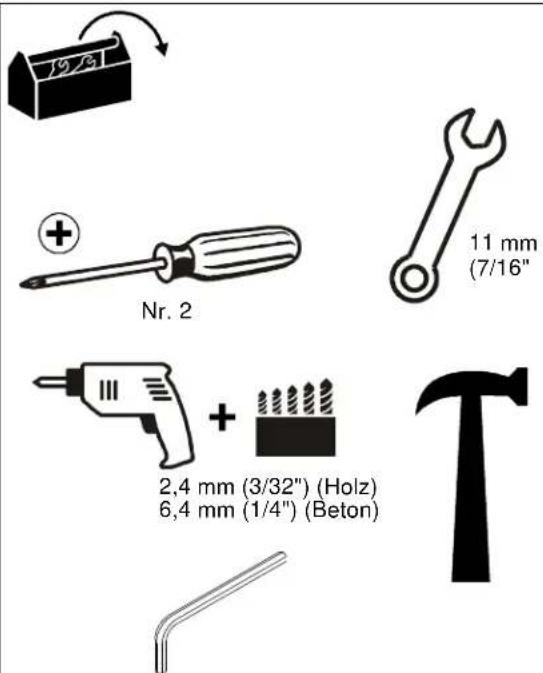

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG/BEFESTIGUNGSMATERIAL TEILE 11 mm 2,4 mm (3/32") (Holz) 6,4 mm (1/4") (Beton) Nr. 2 Erforderliche Befestigungsmaterialien – nicht mitgeliefert (abhängig von der Installationsmethode)

1. Montage an einer Ausziehsäule mit Gewinde

• Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde aus Stahl oder Aluminium, die für 22,7 kg (50 lbs) oder mehr zugelassen ist

2. Montage an Holzdeckenbalken

• Nr. 10 x 3" Kreuzschlitzholzschrauben (4 Stk.)

• Nr. 10 Unterlegscheiben (4 Stk.)

• Nr. 10 Unterlegscheiben (4 Stk.)

• Nr. 10 x 3" Kreuzschlitzholzschrauben (4 Stk.)

4. Montage an Gewindestange

• Nr. 10-24 Stahlgewindestangen (4 Stk.)

• Nr. 10-24 Rechteckmuttern (4 Stk.)

• Nr. 10-24 Kontermuttern (8 Stk.)

• Nr. 10 Unterlegscheiben (8 Stk.) (7/16"

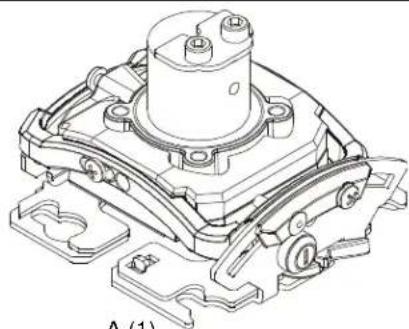

modell verschieden) Nur ein Beispiel (Anschlussplatte je nach Projektor- A (1) B (1) All-Points- Sicherheits- paket (Optional) [RSME] C (2) M6x16mm D (2) M6x16mm (Sicherheit)Installation Instructions

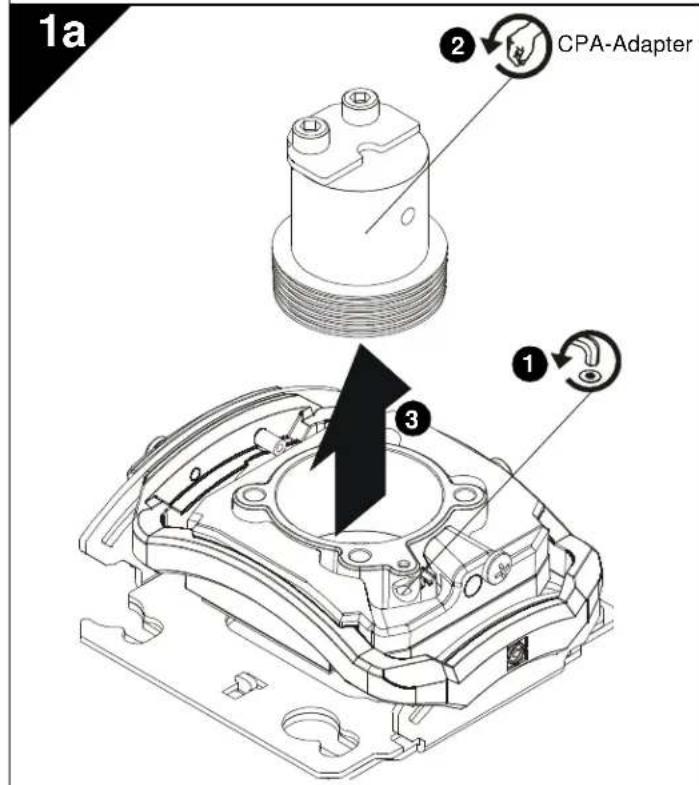

Entfernen des CPA-Adapters HINWEIS: Falls Sie die RSME an etwas anderes als eine CPA-Säule montieren, muss der CPA-Adapter vor der Montage von der RSME-Halterung entfernt werden.

1. Lösen Sie die Feststellschraube, die den

CPA-Adapter an die RSME-Halterung fixiert.

2. Drehen Sie den CPA -Adapter gegen den

Uhrzeigersinn, bis sich das Gewinde aus der RSME löst.

3. Entfernen Sie den CPA-Adapter aus der RSME.

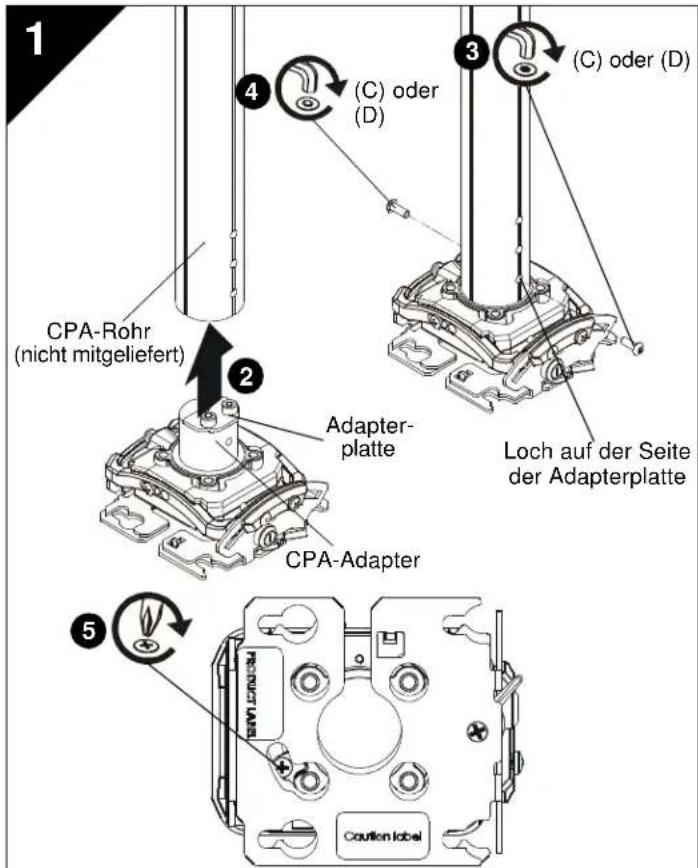

Montage eines CPA-Rohrs

1. Wählen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung dieses Abstands.

2. Schieben Sie die RSME so in die untere Öffnung

der CPA-Säule, dass die Löcher des CPA-Adapters der RSME und der (nicht mitgelieferten) CPA-Säule genau übereinander liegen.

3. Schrauben Sie entweder eine M6x16-

Halbrundkopfschraube (C) oder eine Sicherheitsschraube (D) in das Loch auf der Seite des CPA-Rohrs, auf der sich die Adapterplatte des CPA-Adapters befindet.

4. Befestigen Sie die RSME (A) auf der

gegenüberliegenden Seite des CPA -Rohrs mit der anderen M6x16-Halbrundkopfschraube (C) oder Sicherheitsschraube (D) an der CPA-Säule.

5. Ziehen Sie die Sicherheitsschraube (Zugang von

der Unterseite der RSME aus) mit einem Kreuzschlitzschraubendreher fest, bis die Feststellschraube durch das Feststellschrauben- Zugangsloch in der RSME nicht mehr zu sehen ist.

6. Fahren Sie beim Abschnitt "Montage des

CPA-Rohr (nicht mitgeliefert)

(C) oder (D) (C) oder CPA-Adapter

Adapter- platte Loch auf der Seite der Adapterplatte (D)Installation Instructions

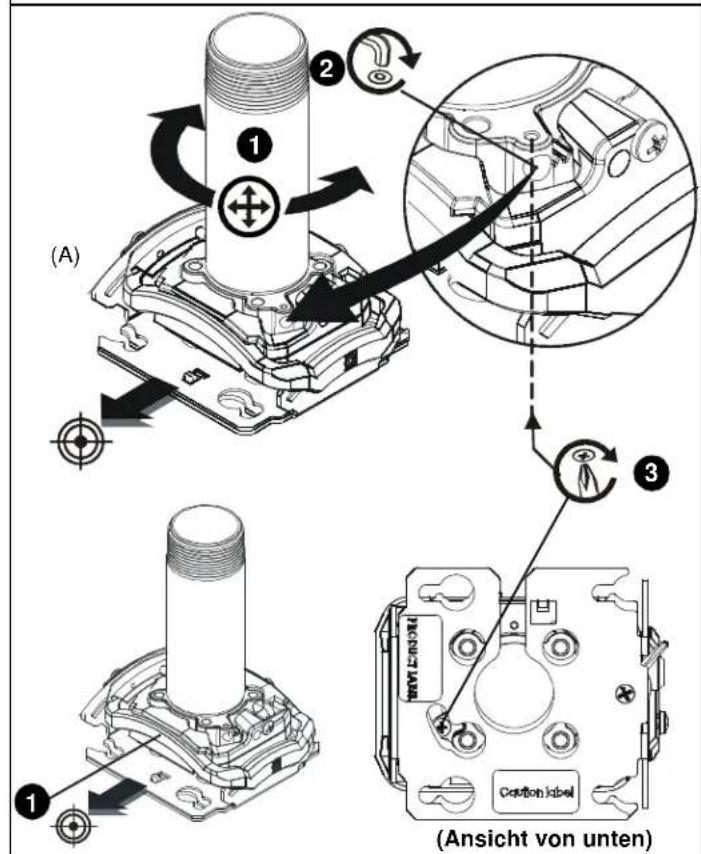

Ungefähre Ausrichtung der RSME

1. Drehen Sie die RSME im oder gegen den

Uhrzeigersinn, bis die Vorderseite der Halterung auf das Projektorziel zeigt.

2. Befestigen Sie die RSME durch Festziehen der

Feststellschraube am Rohr.

VORSICHT: ZIEHEN SIE DIE SCHRAUBEN

NICHT ZU FEST AN! Bei Überziehen der Feststellschraube können die Gewinde des Rohres beschädigt werden.

3. Schrauben Sie die Sicherheitsschraube mit einem

Kreuzschlitzschraubendreher so tief ein, dass sie durch die Zugangsöffnung in der RSME nicht mehr zu sehen ist.

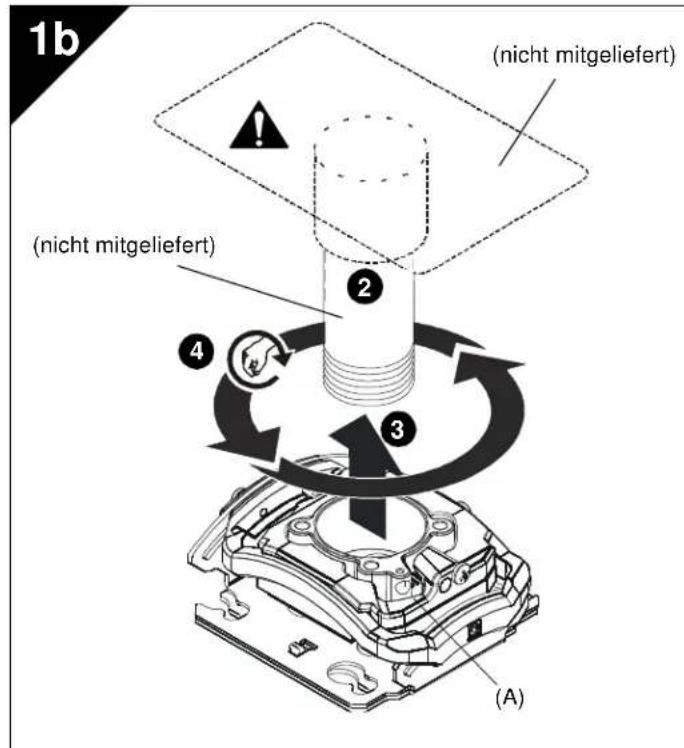

Montage eines Gewinderohrs HINWEIS: Vor der Montage der RSME an das Gewinderohr muss der CPA-Adapter entfernt werden. Weitere Informationen dazu finden Sie in Abschnitt 1a.

1. Wählen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung dieses Abstands.

2. Entfernen Sie den CPA-Adapter durch Lösen der

Feststellschraube von der RSME.

3. Schrauben Sie eine (nicht mitgelieferte)

Ausziehsäule mit 1-1/2"-NPT- oder NPSM- Gewinde aus Stahl oder Aluminium fest in den Gewindekragen, wobei mindestens vier Gewindegänge eingeschraubt werden müssen.

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE

KANN ZU SCHWEREN VERLETZUNGEN ODER

GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN das fünffache Gesamtgewicht des montierten Geräts tragen können.

4. Richten Sie die RSME nach dem Ende des

5. Schrauben Sie die RSME durch Drehen handfest

auf das Rohr. (nicht mitgeliefert) (nicht mitgeliefert)Installation Instructions

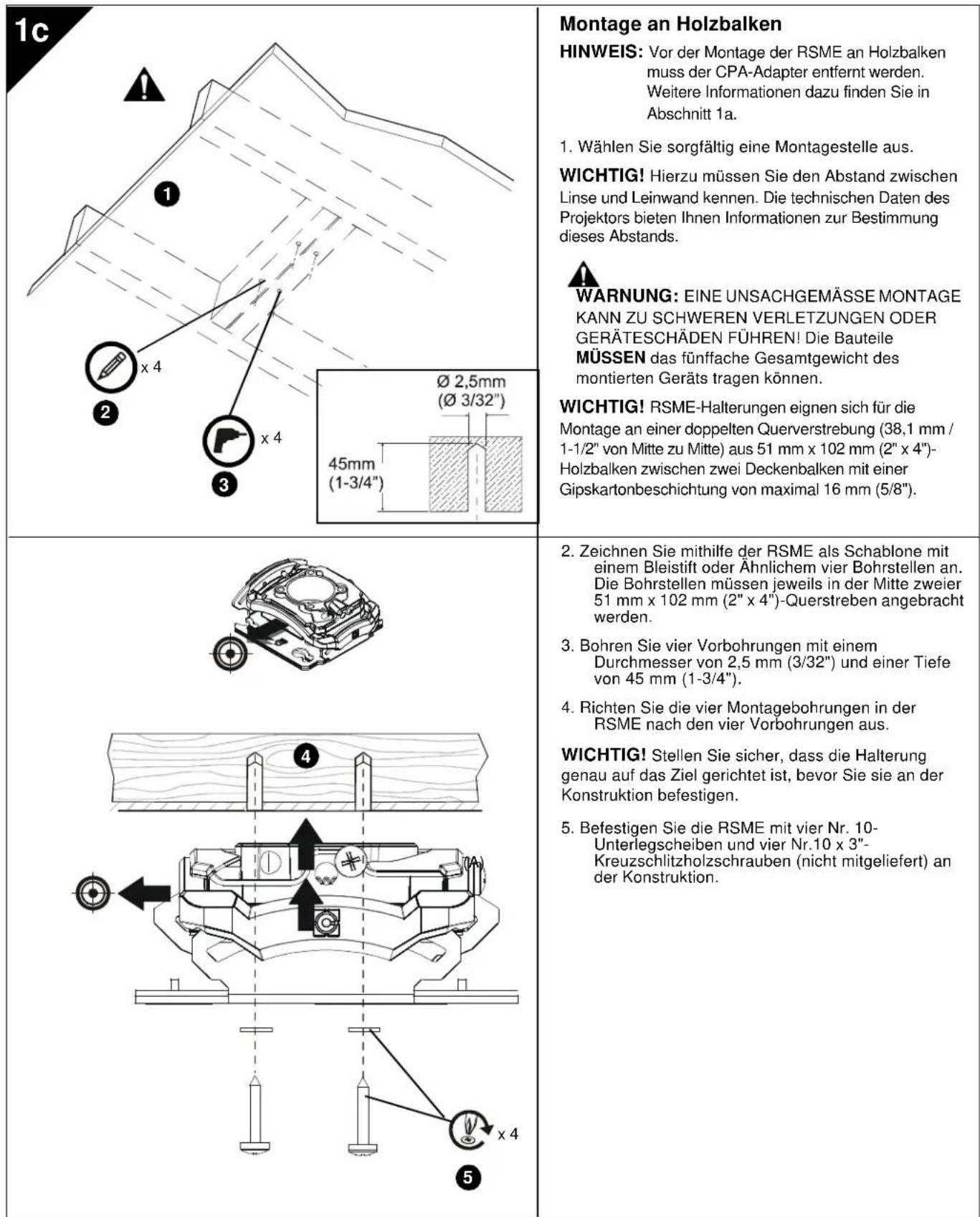

Montage an Holzbalken HINWEIS: Vor der Montage der RSME an Holzbalken muss der CPA-Adapter entfernt werden. Weitere Informationen dazu finden Sie in Abschnitt 1a.

1. Wählen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung dieses Abstands.

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE

KANN ZU SCHWEREN VERLETZUNGEN ODER

GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN das fünffache Gesamtgewicht des montierten Geräts tragen können. WICHTIG! RSME-Halterungen eignen sich für die Montage an einer doppelten Querverstrebung (38,1 mm / 1-1/2" von Mitte zu Mitte) aus 51 mm x 102 mm (2" x 4")- Holzbalken zwischen zwei Deckenbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8").

2. Zeichnen Sie mithilfe der RSME als Schablone mit

einem Bleistift oder Ähnlichem vier Bohrstellen an. Die Bohrstellen müssen jeweils in der Mitte zweier 51 mm x 102 mm (2" x 4")-Querstreben angebracht werden.

3. Bohren Sie vier Vorbohrungen mit einem

Durchmesser von 2,5 mm (3/32") und einer Tiefe von 45 mm (1-3/4").

4. Richten Sie die vier Montagebohrungen in der

RSME nach den vier Vorbohrungen aus. WICHTIG! Stellen Sie sicher, dass die Halterung genau auf das Ziel gerichtet ist, bevor Sie sie an der Konstruktion befestigen.

5. Befestigen Sie die RSME mit vier Nr. 10-

Unterlegscheiben und vier Nr.10 x 3"- Kreuzschlitzholzschrauben (nicht mitgeliefert) an der Konstruktion. x 4 x 4

Montage an Beton HINWEIS: Vor der Montage der RSME an Beton muss der CPA-Adapter entfernt werden. Weitere Informationen dazu finden Sie in Abschnitt 1a.

1. Wählen Sie eine Montagestelle aus.

WARNUNG: Die RSME eignet sich zur Montage an eine Betondecke mit einer Mindeststärke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8").

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE

KANN ZU SCHWEREN VERLETZUNGEN ODER

GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN das fünffache Gesamtgewicht des montierten Geräts tragen können.

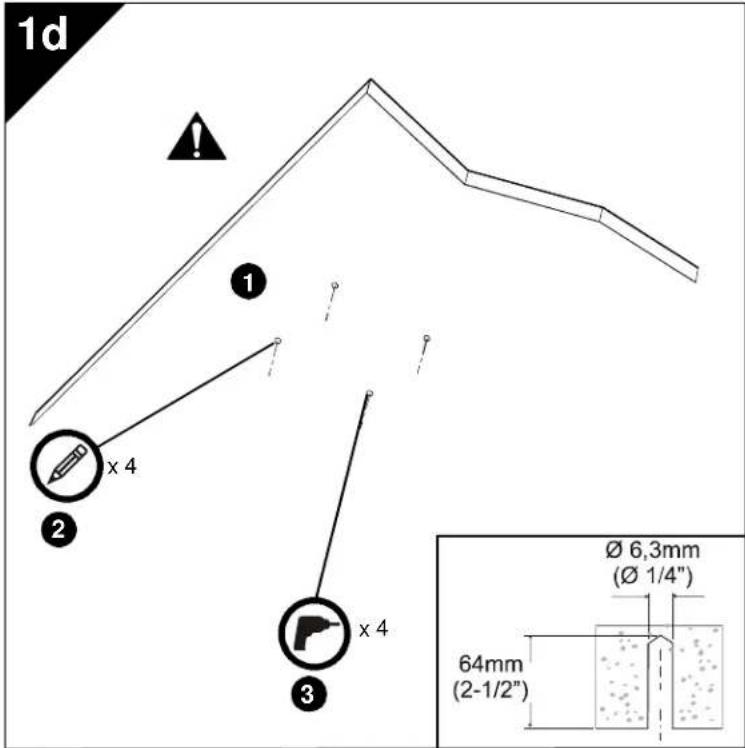

2. Zeichnen Sie mithilfe der RSME als Schablone mit einem

Bleistift oder Ähnlichem vier Bohrstellen an die Decke.

3. Bohren Sie vier Vorbohrungen mit einem Durchmesser

von 6,3 mm (1/4") und einer Tiefe von 64 mm (2-1/2").

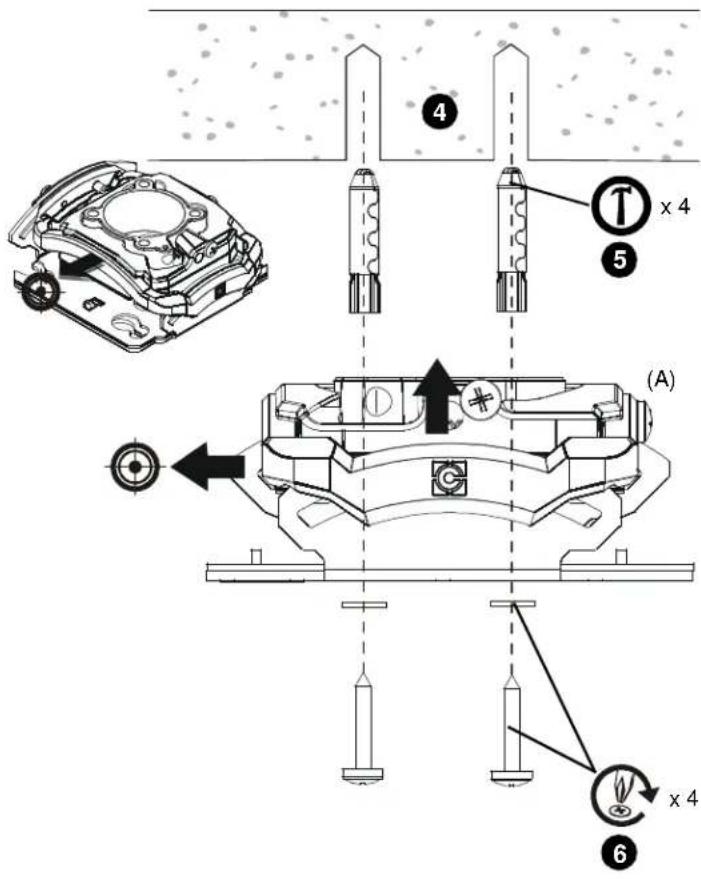

4. Richten Sie die vier Montagebohrungen in der RSME

nach den vier Vorbohrungen aus. WICHTIG! Stellen Sie sicher, dass die Halterung genau auf das Ziel gerichtet ist, bevor Sie sie an der Konstruktion befestigen. WARNUNG: Dübel (nicht mitgeliefert) müssen in baulich intakte Massivbetondecken montiert werden. Die Installation in Hohlblockdecken, Mörtel oder Beton, der Risse, Absplitterungen oder andere Defekte aufweist, kann zu einem Versagen des Dübels und schweren Personen- oder Sachschäden führen.

5. Stecken Sie vier (nicht mitgelieferte) 3/8" x 2-1/4"-

Betondübel in die Vorbohrungen und schlagen Sie sie mit dem Hammer ein, bis sie bündig mit der Befestigungsfläche abschließen.

6. Befestigen Sie die RSME mit vier Nr. 10-

Unterlegscheiben und vier Nr.10 x 3"- Kreuzschlitzholzschrauben (nicht mitgeliefert) an der Konstruktion. (A)

WICHTIG! Das RSME-Modell lässt sich mit den optionalen Anschlussplatten der Chief-Serie "SSM" kombinieren. (Siehe Abb. Teile.) Montieren der Anschlussplatte

1. Schrauben Sie Flügelmuttern so weit auf die

Kreuzschlitzschrauben, bis das Schraubenende an der Oberseite der Flügelmutter zu sehen ist. WICHTIG! Ziehen Sie die Flügelschrauben zu diesem Zeitpunkt noch NICHT vollständig fest. Montage an Gewindestangen HINWEIS: Vor der Montage der RSME an die Gewindestangen muss der CPA-Adapter entfernt werden. Weitere Informationen dazu finden Sie in Abschnitt 1a. Die RSME muss an vier (nicht mitgelieferten) Gewindestangen mit einem Durchmesser von mindestens Nr. 10-24 aufgehängt werden, die mittels (nicht mitgelieferter) Nr. 10-24-Rechteckmuttern an Unistrut-, eckigen oder U-Eisen-Deckenbauteilen (Auslegern oder I-Trägern) befestigt werden.

VERLETZUNGEN ODER GERÄTESCHÄDEN

FÜHREN! Die Bauteile MÜSSEN das fünffache Gesamtgewicht des montierten Geräts tragen können.

1. Wählen Sie sorgfältig eine Montagestelle aus.

WICHTIG! Hierzu müssen Sie den Abstand zwischen Linse und Leinwand kennen. Die technischen Daten des Projektors bieten Ihnen Informationen zur Bestimmung dieses Abstands. HINWEIS: Gewindestangen und Befestigungsmaterialien werden nicht mitgeliefert.

2. Befestigen Sie ein Ende der Gewindestange am

3. Montieren Sie jeweils eine (nicht mitgelieferte)

Nr. 10-24-Kontermutter und eine Nr.10- Unterlegscheibe an jede Gewindestange.

4. Montieren Sie die RSME an die Gewindestange.

HINWEIS: Das Loch in der RSME ermöglicht die Verwendung eines Steckschlüssels, ohne dass das Bauteil auseinandergebaut werden muss.

5. Befestigen Sie die RSME mit vier (nicht mitgelieferten)

Nr. 10-24-Muttern und vier (nicht mitgelieferten) Nr. 10-

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden) (A)

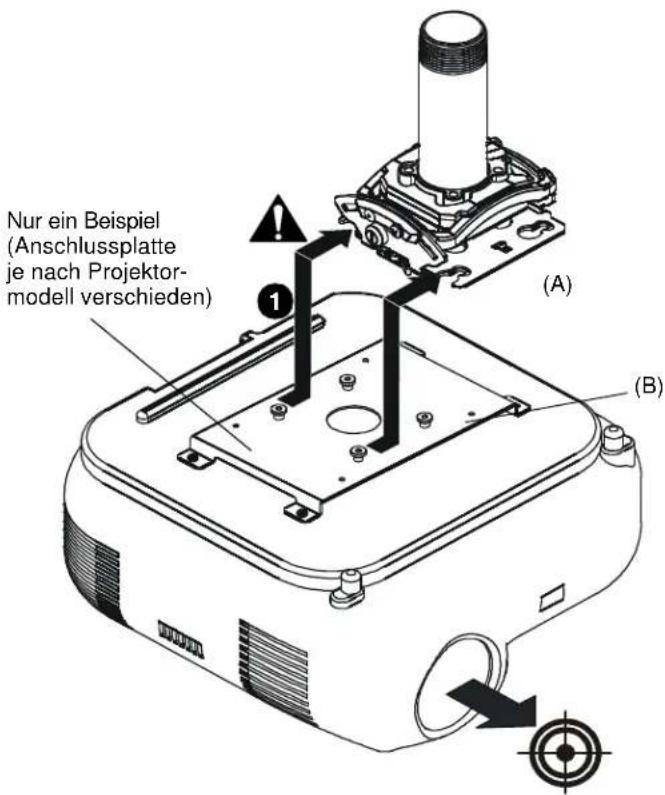

Montage eines Projektors mit Anschlussplatte

1. Richten Sie den Projektor mit der Anschlussplatte

so aus, wie links in Abb. 2b dargestellt.

2. Halten Sie den Projektor so, dass die Schrauben

mit den Flügelmuttern nach den Montageschlitzen in der Montagebasis ausgerichtet sind.

3. Schieben Sie den Projektor mit der Anschlussplatte

in die Montageschlitze der Montagebasis, bis sich die Schrauben am hinteren Ende der Schlitze befinden. Siehe Abb. 2b und 2c.

PROJEKTORS FÜHREN UND SCHWERE

VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN. Stellen Sie sicher, dass die Montageschlitze in der Montagebasis unter die Flügelmuttern geschoben werden und dass sich die Schrauben am hinteren Ende der Schlitze befinden.

(B) Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)

(Anschlussplatte je nach Projektor- modell verschieden)

PROJEKTORS FÜHREN UND SCHWERE

VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN. Verwenden Sie KEINE Ersatz- Befestigungsmittel. Verwenden Sie nur die vom Hersteller mitgelieferten Befestigungsmaterialien.

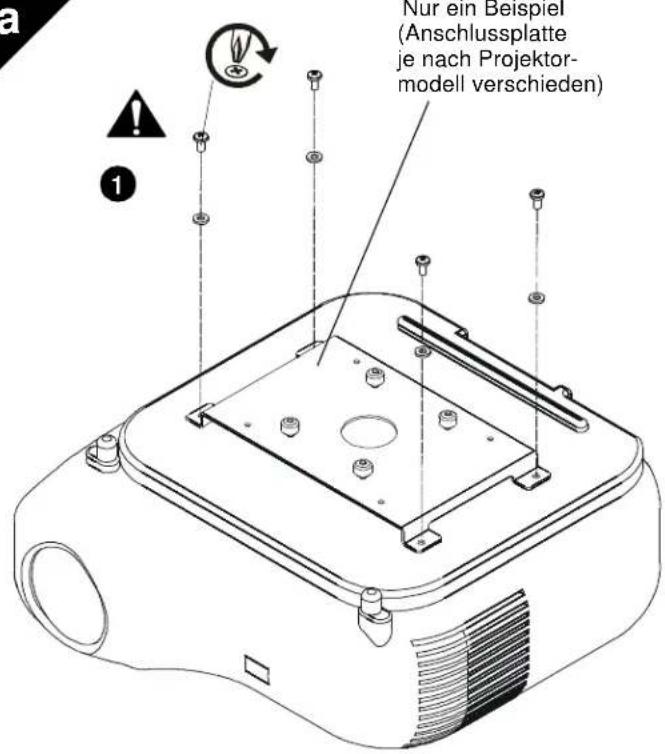

1. Befestigen Sie die Anschlussplatte mithilfe der der

Anschlussplatte beiliegenden Montageanleitung und Befestigungsmaterialien an der Halterung. HINWEIS: Anschlussplatten lassen sich mithilfe der optionalen All-Points-Sicherheitspackung, die den SSM-Befestigungssystemen beigelegt ist, montieren. Nur ein BeispielInstallation Instructions

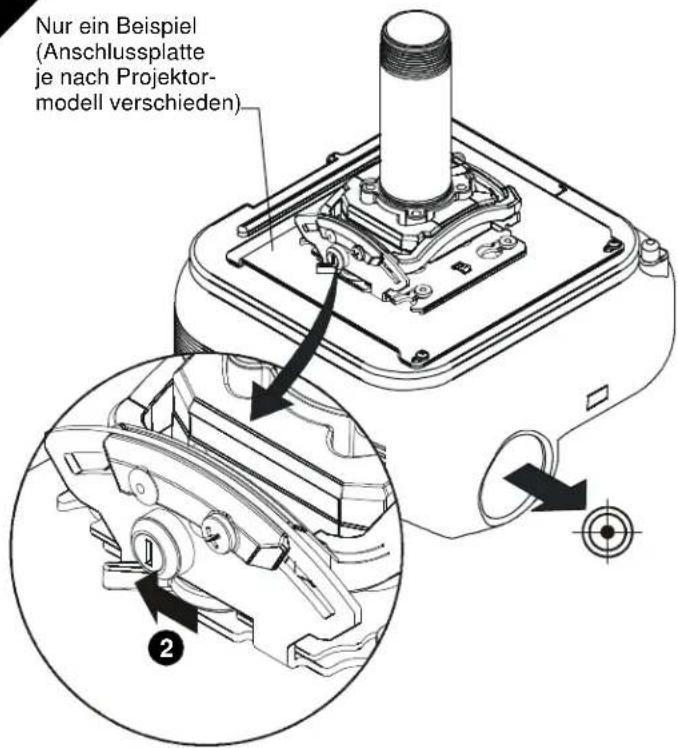

Befestigen des Projektors mit der Anschlussplatte an der RSME-Halterung

PROJEKTORS FÜHREN UND SCHWERE

VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN. Stellen Sie sicher, dass die Montageschlitze in der Montagebasis unter die Flügelmuttern geschoben werden und dass sich die Schrauben am hinteren Ende der Schlitze befinden.

1. Überprüfen Sie, ob sich die Schrauben

ordnungsgemäß in den Montageschlitzen der Montagebasis befinden.

2. Bringen Sie den Feststellhebel in die

„VERSPERRT“-Position, wie links in Abb. 2c dargestellt.

3. Stecken Sie den Schlüssel ins Schloss und

drehen Sie ihn, um den Projektor an der Halterung zu befestigen.

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)Installation Instructions RSME

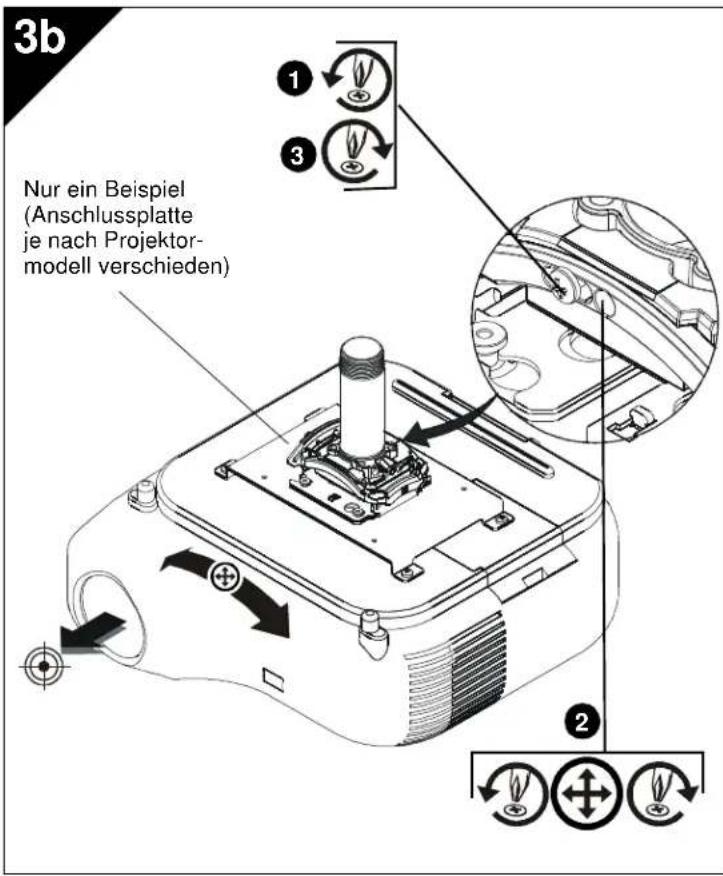

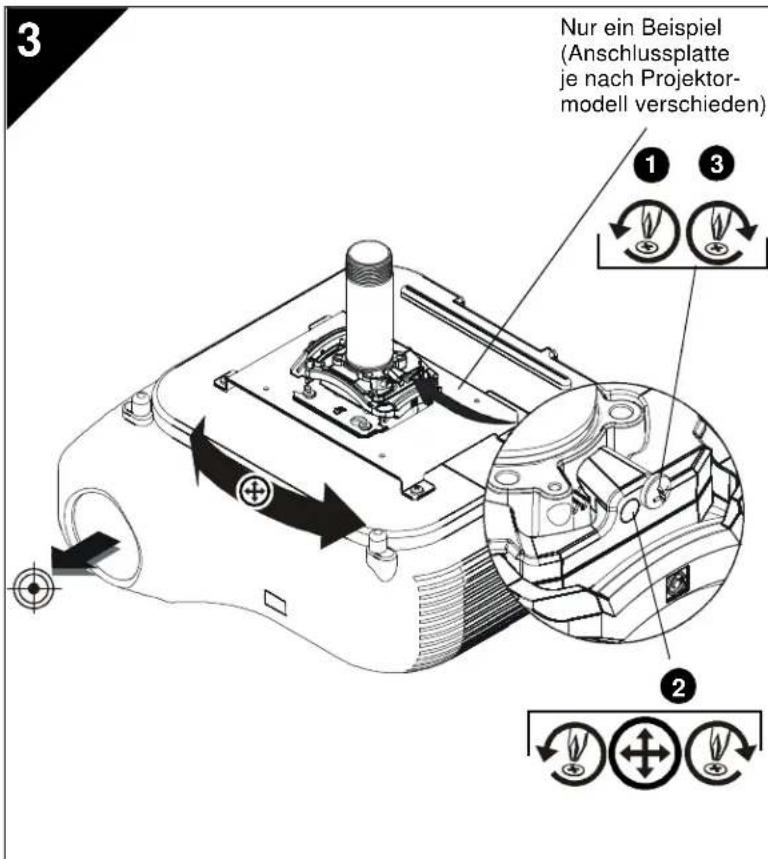

Einstellung der Drehung um die Querachse

1. Lösen Sie die Feststellschraube für die Einstellung

der Drehung um die QUERACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher.

2. Drehen Sie die Mikro-Justierschraube zur

Einstellung der Drehung um die QUERACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher nach rechts oder links, bis das Bild auf dem Ziel korrekt ausgerichtet ist.

3. Ziehen Sie die Feststellschraube für die Einstellung

der Drehung um die QUERACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher fest. EINSTELLUNGEN Einstellung der Drehung um die HÖHENACHSE

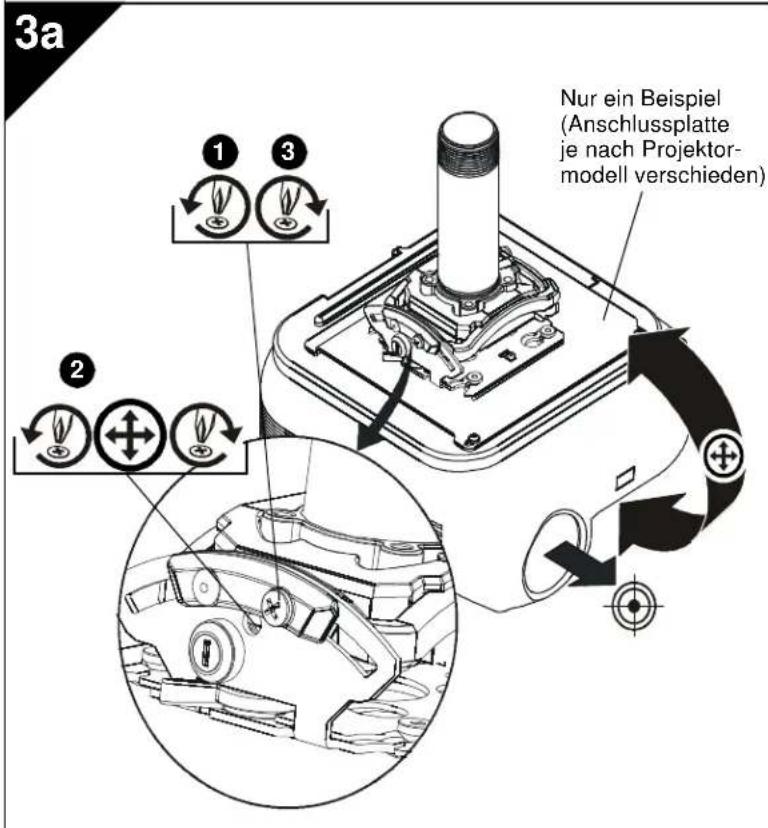

1. Lösen Sie die Feststellschraube für die Einstellung

der Drehung um die HÖHENACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher.

2. Drehen Sie die Mikro-Justierschraube zur

Einstellung der Drehung um die HÖHENACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher nach rechts oder links, bis das Bild auf dem Ziel korrekt ausgerichtet ist.

3. Ziehen Sie die Feststellschraube für die Einstellung

der Drehung um die HÖHENACHSE mit einem Nr. 2-Kreuzschlitzschraubendreher fest.

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)RSME Installation Instructions

Einstellung des Querneigungswinkels

1. Lösen Sie die Feststellschraube für die

Einstellung des QUERNEIGUNGSWINKELS mit einem Nr. 2-Kreuzschlitzschraubendreher.

2. Drehen Sie die Mikro-Justierschraube des

QUERNEIGUNGSWINKELS mit einem Nr. 2-Kreuzschlitzschraubendreher nach rechts oder links, bis das Bild auf dem Ziel korrekt ausgerichtet ist.

3. Ziehen Sie die Feststellschraube für die

Einstellung des QUERNEIGUNGSWINKELS mit einem Nr. 2-Kreuzschlitzschraubendreher fest.

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)Installation Instructions
