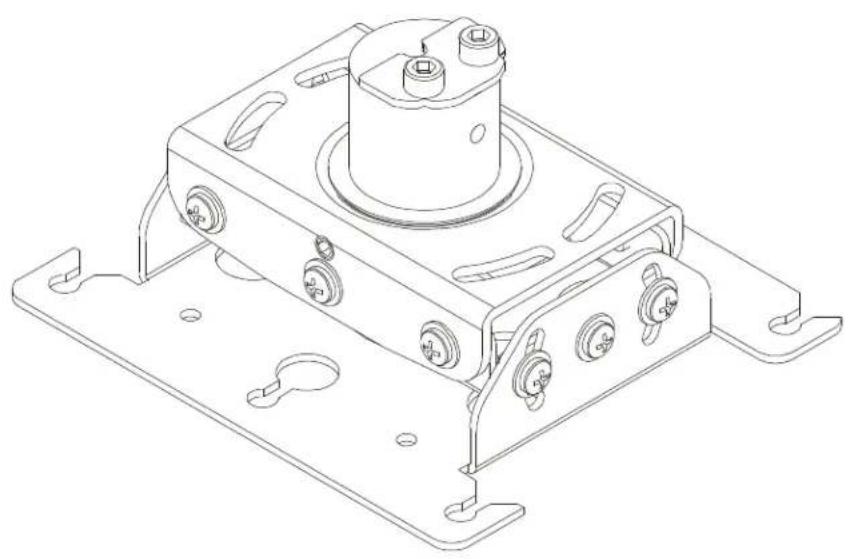

BEDIENUNGSANLEITUNG RPEUW Chief

HAFTUNGSAUSSCHLUSS Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen. Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten. WICHTIGE SICHERHEITSHINWEISE WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht. VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht. WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden. WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion. WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten, die mit der RPE verbunden sind, 22,7 kg (50 lbs) nicht überschreitet.

• Die maximale Tragkraft der RPE ist auf die maximale Tragkraft des zwischen der RPE und der tragenden Konstruktion verwendeten sonstigen Bauelements mit der jeweils niedrigsten Tragkraft BESCHRÄNKT! WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden. WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center. WARNUNG: Verwenden Sie das Produkt nie im Freien. WICHTIG! RPE-Halterungen eignen sich für:

• die Montage an eine (nicht mitgelieferte) Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde aus Stahl oder Aluminium, die für 22,7 kg (50 lbs) oder mehr zugelassen ist; oder

• die Montage an einen 51 mm x 102 mm (2" x 4")- Holzbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8"); oder

• die Aufhängung an vier (nicht mitgelieferten) 1/4-20- Gewindestangen aus Stahl, die mittels (nicht mitgelieferter) 1/4-20-Rechteckmuttern an einer 1-5/8" x 1-5/8" 12ga Metallschiene (mit einer Höchstlänge von 4 Fuß – ebenfalls nicht mitgeliefert) befestigt werden.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

1. Montage an einer Ausziehsäule mit Gewinde

• Ausziehsäule mit 1-1/2"-NPT- oder NPSM- Gewinde aus Stahl oder Aluminium, die für 22,7 kg (50 lbs) oder mehr zugelassen ist

2. Montage an Holzdeckenbalken

• 1/4" x 2" (Mindestlänge) Ankerschrauben (4 Stk.)

• 1/4"-Stahlunterlegscheiben (4 Stk.)

3. Montage an Gewindestange

• 1/4-20-Stahlgewindestangen (4 Stk.)

• 1/4-20-Stahlrechteckmuttern (4 Stk.)

• 1/4-20-Stahlkontermuttern (8 Stk.)

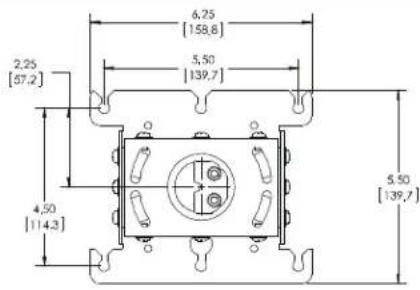

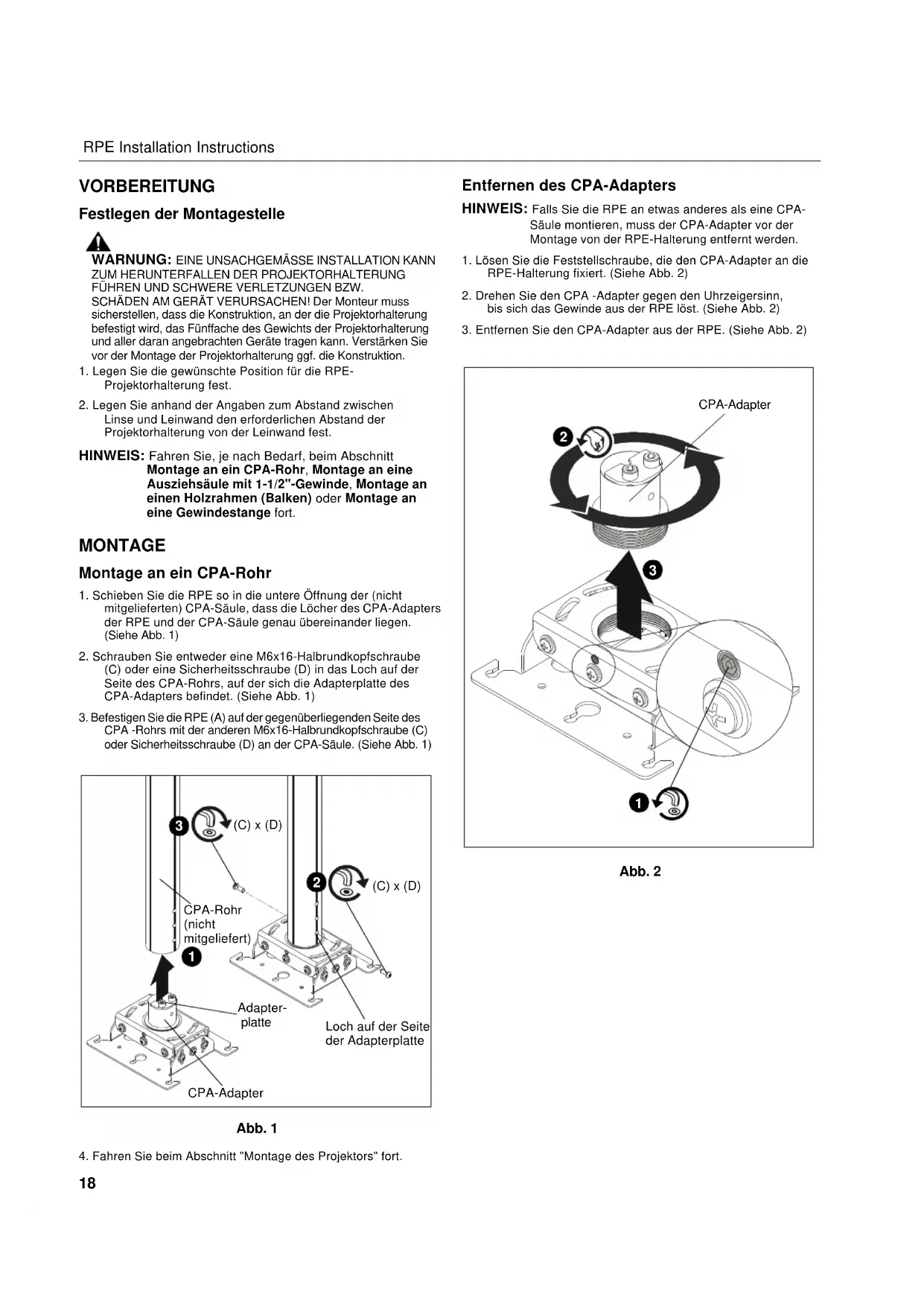

VORBEREITUNG Festlegen der Montagestelle

WARNUNG: EINE UNSACHGEMÄSSE INSTALLATION KANN

ZUM HERUNTERFALLEN DER PROJEKTORHALTERUNG

FÜHREN UND SCHWERE VERLETZUNGEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Monteur muss sicherstellen, dass die Konstruktion, an der die Projektorhalterung befestigt wird, das Fünffache des Gewichts der Projektorhalterung und aller daran angebrachten Geräte tragen kann. Verstärken Sie vor der Montage der Projektorhalterung ggf. die Konstruktion.

1. Legen Sie die gewünschte Position für die RPE-

Projektorhalterung fest.

2. Legen Sie anhand der Angaben zum Abstand zwischen

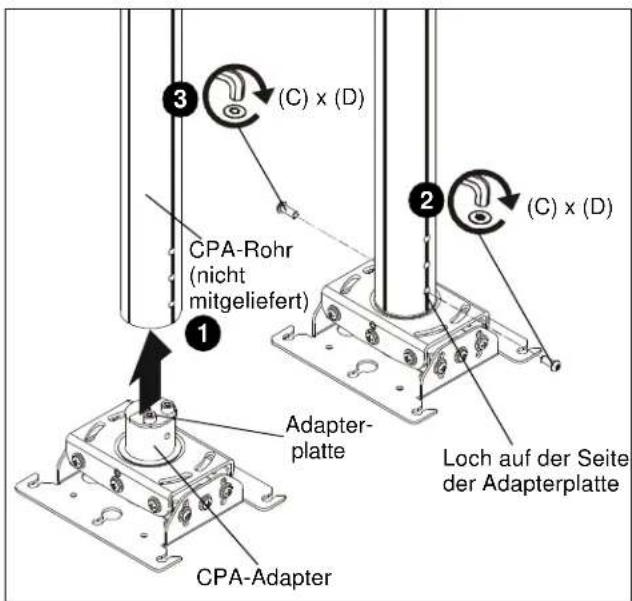

Linse und Leinwand den erforderlichen Abstand der Projektorhalterung von der Leinwand fest. HINWEIS: Fahren Sie, je nach Bedarf, beim Abschnitt Montage an ein CPA-Rohr, Montage an eine Ausziehsäule mit 1-1/2"-Gewinde, Montage an einen Holzrahmen (Balken) oder Montage an eine Gewindestange fort. MONTAGE Montage an ein CPA-Rohr

1. Schieben Sie die RPE so in die untere Öffnung der (nicht

mitgelieferten) CPA-Säule, dass die Löcher des CPA-Adapters der RPE und der CPA-Säule genau übereinander liegen. (Siehe Abb. 1)

2. Schrauben Sie entweder eine M6x16-Halbrundkopfschraube

(C) oder eine Sicherheitsschraube (D) in das Loch auf der Seite des CPA-Rohrs, auf der sich die Adapterplatte des CPA-Adapters befindet. (Siehe Abb. 1)

3. Befestigen Sie die RPE (A) auf der gegenüberliegenden Seite des

CPA -Rohrs mit der anderen M6x16-Halbrundkopfschraube (C) oder Sicherheitsschraube (D) an der CPA-Säule. (Siehe Abb. 1) Abb. 1

4. Fahren Sie beim Abschnitt "Montage des Projektors" fort.

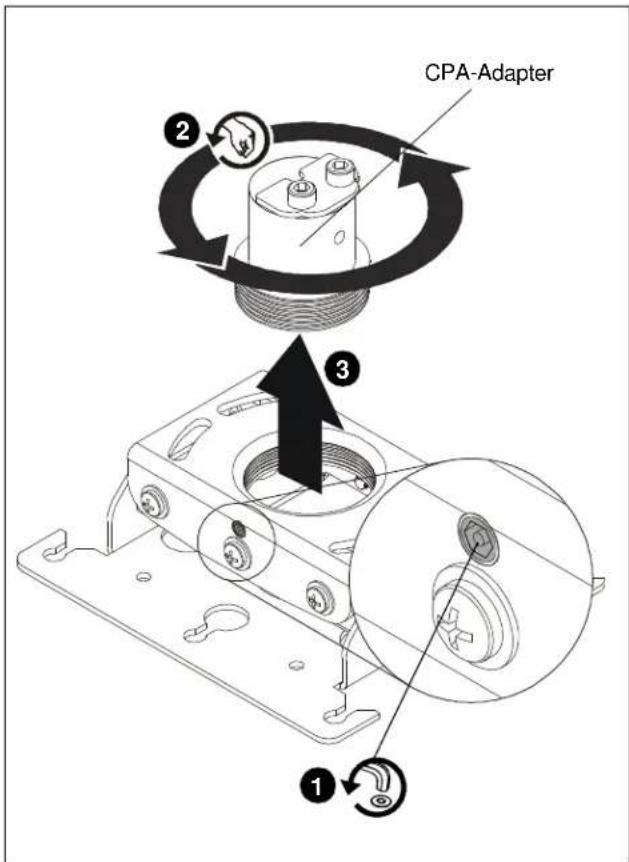

Entfernen des CPA-Adapters HINWEIS: Falls Sie die RPE an etwas anderes als eine CPA- Säule montieren, muss der CPA-Adapter vor der Montage von der RPE-Halterung entfernt werden.

1. Lösen Sie die Feststellschraube, die den CPA-Adapter an die

RPE-Halterung fixiert. (Siehe Abb. 2)

2. Drehen Sie den CPA -Adapter gegen den Uhrzeigersinn,

bis sich das Gewinde aus der RPE löst. (Siehe Abb. 2)

3. Entfernen Sie den CPA-Adapter aus der RPE. (Siehe Abb. 2)

(C) x (D) (C) x (D) CPA-Adapter Loch auf der Seite der Adapterplatte Adapter- platte mitgeliefert)

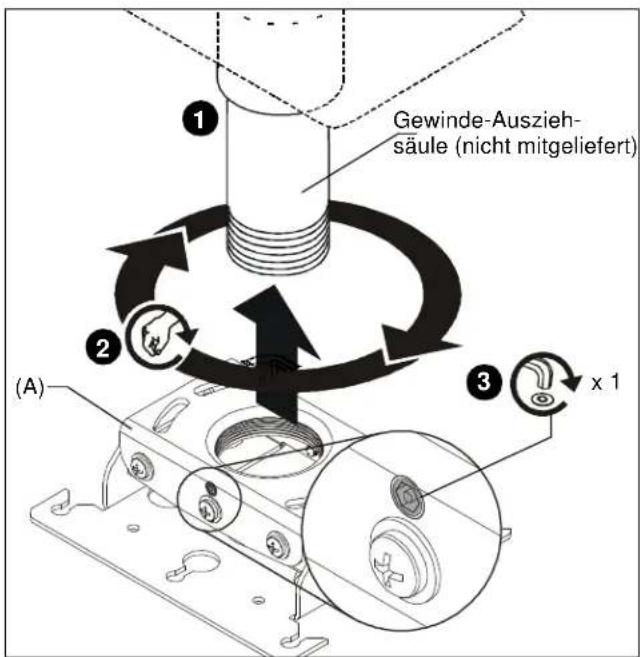

Montage an eine Ausziehsäule mit 1-1/2"-Gewinde HINWEIS: Vor der Montage der RPE an das Gewinderohr muss der CPA-Adapter entfernt werden. Einzelheiten dazu finden Sie im Abschnitt "Entfernen des CPA-Adapters".

1. Schrauben Sie eine (nicht mitgelieferte) Ausziehsäule mit 1-1/

2"-NPT- oder NPSM-Gewinde aus Stahl oder Aluminium fest in den Gewindekragen, wobei mindestens vier Gewindegänge eingeschraubt werden müssen. (Siehe Abb. 3)

2. Schrauben Sie die RPE-Projektorhalterung (A) handfest an die

(nicht mitgelieferte) Gewinde-Ausziehsäule, wobei mindestens vier Gewindegänge eingeschraubt werden müssen. (Siehe Abb. 3)

3. Drehen Sie die RPE im oder gegen den Uhrzeigersinn,

bis die Vorderseite der Halterung auf das Projektorziel zeigt. (Siehe Abb. 3) WICHTIG! Wenn die RPE richtig positioniert ist, sollte das Feststellschrauben-Zugangsloch direkt auf das Ziel oder 180° vom Ziel WEG zeigen.

4. Befestigen Sie die RPE durch Festziehen der

Feststellschraube an das Rohr. (Siehe Abb. 3) VORSICHT: ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN! Bei Überziehen der Einstellschraube können die Gewinde des Rohres beschädigt werden. Abb. 3

5. Fahren Sie beim Abschnitt Montage eines Projektors mit

Anschlussplatte fort. Montage an einen Holzrahmen (Balken)

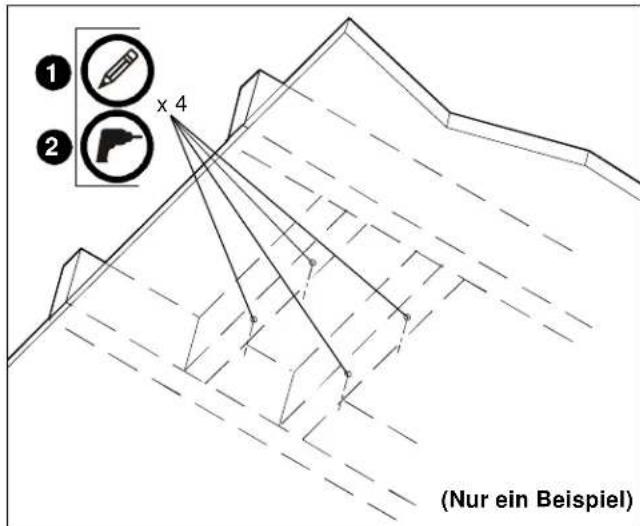

1. Zeichnen Sie mithilfe der RPE als Schablone vier Bohrstellen

2. Bohren Sie vier Vorbohrungen mit einem Durchmesser von

3,175 mm (1/8") und einer Mindesttiefe von 38,1 mm (1-1/2"). (Siehe Abb. 4) Abb. 4

3. Richten Sie die vier Montagebohrungen in der RPE nach den

vier Vorbohrungen aus. WICHTIG! Wenn die RPE richtig positioniert ist, sollte das Feststellschrauben-Zugangsloch direkt auf das Ziel oder 180° vom Ziel WEG zeigen.

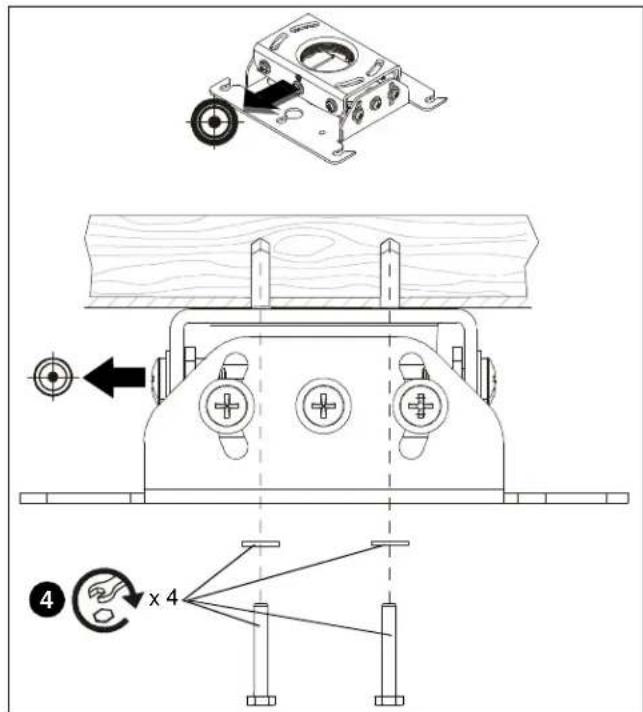

4. Befestigen Sie die RPE mit vier (nicht mitgelieferten) 1/4" x 2"-

Ankerschrauben (Mindestlänge) und vier (nicht mitgelieferten) 1/4"-Unterlegscheiben an der Konstruktion. (Siehe Abb. 5) Abb. 5

5. Fahren Sie beim Abschnitt Montage eines Projektors mit

Anschlussplatte fort.

(A) Gewinde-Auszieh- säule (nicht mitgeliefert) x 1

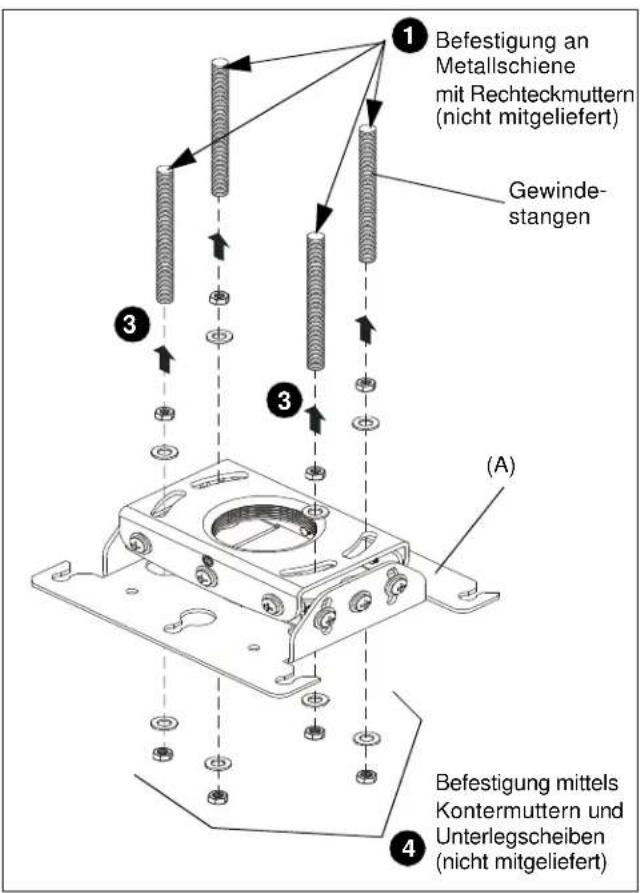

Montage an eine Gewindestange HINWEIS: Vor der Montage der RPE an das Gewinderohr muss der CPA-Adapter entfernt werden. Einzelheiten dazu finden Sie im Abschnitt "Entfernen des CPA-Adapters". HINWEIS: Die RPE-Projektorhalterung kann an vier (nicht mitgelieferten) 1/4-20-Stahlgewindestangen aufgehängt werden, die mittels (nicht mitgelieferter) 1/4-20-Stahlrechteckmuttern an Unistrut-, eckigen oder U-Eisen-Deckenbauteilen (Auslegern oder I-Trägern) befestigt werden.

1. Befestigen Sie jeweils ein Ende der vier (nicht mitgelieferten)

Gewindestangen am Bauteil. (Siehe Abb. 6)

2. Montieren Sie jeweils eine (nicht mitgelieferte) 1/4-20-

Kontermutter und eine (nicht mitgelieferte) 1/4"- Unterlegscheibe an jede Gewindestange. (Siehe Abb. 6)

3. Befestigen Sie die RPE an den Gewindestangen, indem Sie

die Stangen in die vier Schlitze oben auf der RPE schieben. (Siehe Abb. 6) HINWEIS: Das Loch in der RPE ermöglicht die Verwendung eines Steckschlüssels, ohne dass das Bauteil auseinandergebaut werden muss.

4. Befestigen Sie die Gewindestangen mit jeweils einer (nicht

mitgelieferten) 1/4-20-Kontermutter und einer (nicht mitgelieferten) 1/4"-Unterlegscheibe an die RPE. (Siehe Abb. 6) Abb. 6

5. Fahren Sie beim Abschnitt Montage eines Projektors mit

Anschlussplatte fort.

MONTAGE DES PROJEKTORS

WICHTIG! Das RPE-Modell lässt sich mit den optionalen Anschlussplatten der Chief-Serie "SLB" kombinieren. Siehe Abb. Teile.

1. Schließen Sie den Projektor mithilfe der der Anschlussplatte

beiliegenden Montageanleitung und Befestigungsmaterialien an die Anschlussplatte (B) an. HINWEIS: Die Sicherheitsschrauben lassen sich bei der Montage der Anschlussplatte an den Projektor durch die Verwendung der (der Anschlussplatte beiliegenden) Befestigungsmaterialien und Montageanleitung in der All-Points- Sicherheitspackung ersetzen. Montage eines Projektors mit Anschlussplatte

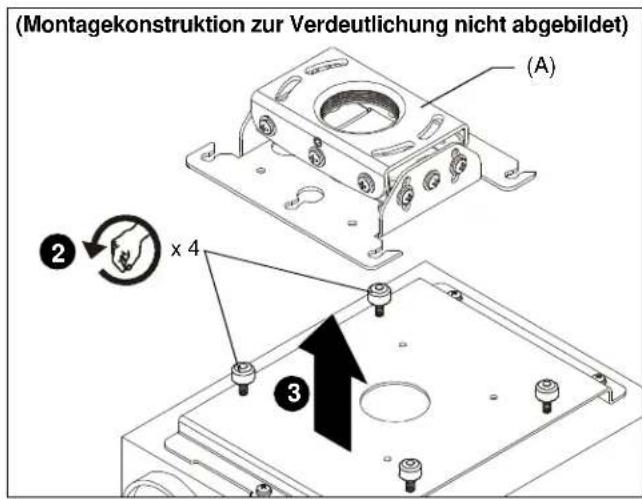

1. Richten Sie den Projektor mit der Anschlussplatte aus.

2. Lockern Sie die Flügelmuttern an der Anschlussplatte,

entfernen Sie sie jedoch nicht. (Siehe Abb. 7)

3. Halten Sie den Projektor mit der daran befestigten

Anschlussplatte unter die RPE-Projektorhalterung (A). (Siehe Abb. 7) Abb. 7

Befestigung an Metallschiene mit Rechteckmuttern

Befestigung mittels Unterlegscheiben (nicht mitgeliefert) (nicht mitgeliefert) Gewinde- stangen (A) Kontermuttern und

(Montagekonstruktion zur Verdeutlichung nicht abgebildet) (A)Installation Instructions RPE

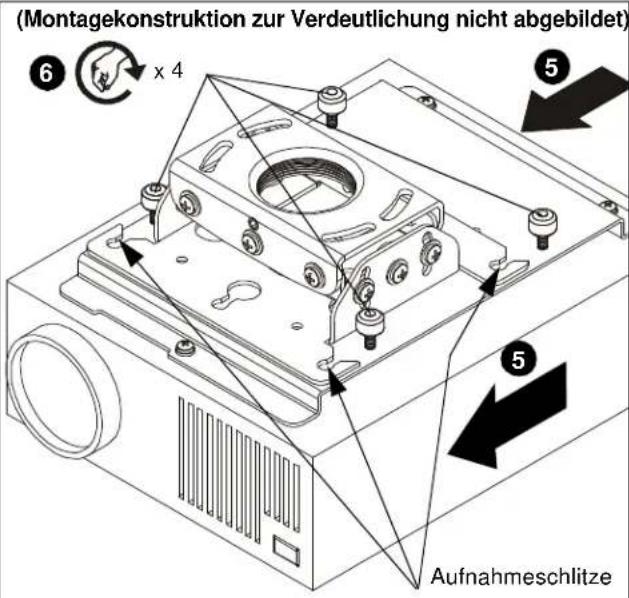

4. Richten Sie die Flügelmuttern an der Anschlussplatte nach

den Aufnahmeschlitzen in der RPE-Projektorhalterung aus. (Siehe Abb. 8)

5. Schieben Sie die Anschlussplatte mit dem daran befestigten

Projektor so weit wie möglich in die Aufnahmeschlitze. (Siehe Abb. 8)

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE KANN

ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND

SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN. Stellen Sie sicher, dass die Montageschlitze in der Montagebasis der RPE-Projektorhalterung unter die Flügelmuttern geschoben werden und dass sich die Schrauben am hinteren Ende der Schlitze befinden.

6. Ziehen Sie die Flügelmuttern zur Fixierung des Projektors an.

7. Verlegen Sie alle erforderlichen Kabel.

EINSTELLUNGEN Die RPE-Projektorhalterung ermöglicht eine Einstellung der Drehung um die Querachse (vertikale Anhebung), des Querneigungswinkels (horizontale Neigung) und der Drehung um die Höhenachse (Rotation).

SCHWEREN VERLETZUNGEN UND GERÄTESCHÄDEN

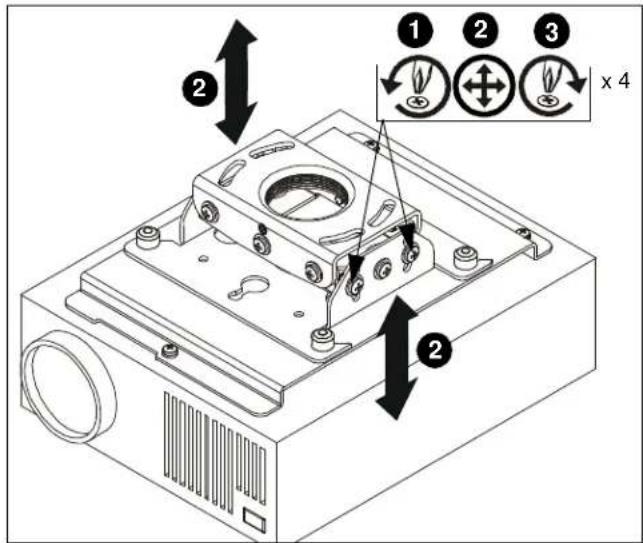

FÜHREN! RPE-Projektorhalterung und Befestigungsmaterialien dürfen nur so weit gelockert werden, dass notwendige Bewegungen ermöglicht werden. Drehung um die Querachse (vertikale Anhebung) Stellen Sie die Drehung um die Querachse mithilfe der beiden dafür vorgesehenen Schrauben, die sich jeweils an den beiden Enden der RPE befinden, ein.

1. Lösen Sie die beiden Schrauben für die Einstellung der

Drehung um die Querachse, die sich jeweils an den beiden Enden der RPE befinden.

2. Stellen Sie den gewünschten Projektorneigungswinkel ein.

3. Ziehen Sie die beiden Schrauben für die Einstellung der

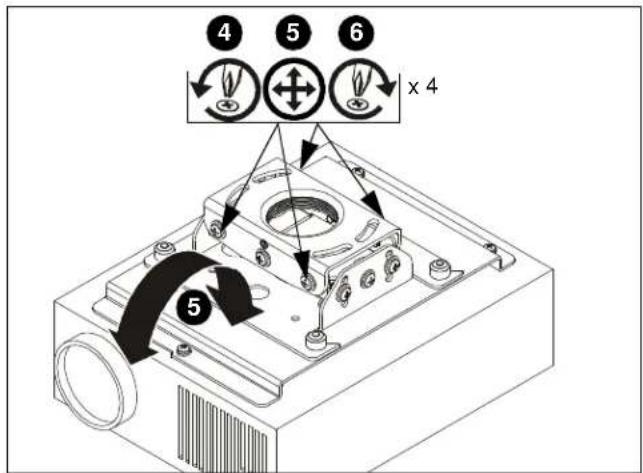

Drehung um die Querachse, die sich jeweils an den beiden Enden der RPE befinden, fest. Abb. 9 Querneigungswinkel (horizontale Neigung) Stellen Sie den Querneigungswinkel mithilfe der vier dafür vorgesehenen Schrauben, von denen sich zwei auf der Vorder- und zwei auf der Rückseite der RPE befinden, ein.

4. Lösen Sie die beiden Schrauben für die Einstellung des

Querneigungswinkels, die sich jeweils auf der Vorder- und Rückseite der RPE befinden.

5. Bringen Sie den Projektor in die gewünschte Position.

6. Ziehen Sie die beiden Schrauben für die Einstellung des

Querneigungswinkels, die sich jeweils auf der Vorder- und Rückseite der RPE befinden, fest. Abb. 10 (Montagekonstruktion zur Verdeutlichung nicht abgebildet)

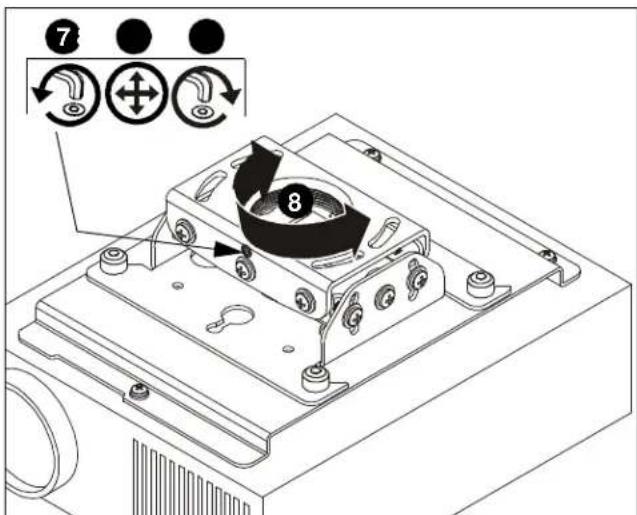

Drehung um die Höhenachse (Rotation) Stellen Sie die Drehung um die Höhenachse durch Drehen der RPE-Projektorhalterung auf der (nicht mitgelieferten) Gewinde-Ausziehsäule nach rechts oder links ein.

7. Lösen Sie die Feststellschraube. (Siehe Abb. 11)

WARNUNG: EINE UNSACHGEMÄSSE EINSTELLUNG KANN

ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND

SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN. Schrauben Sie die RPE NICHT bis ans Ende des Rohrgewindes!

8. Verdrehen Sie die RPE-Projektorhalterung auf der

Ausziehsäule und bringen Sie den Projektor so in die gewünschte Position.

9. Ziehen Sie die Feststellschraube an.
